16Г2Аф сталь характеристики: Низколегированная сталь характеристики, свойства

alexxlab | 31.05.2023 | 0 | Разное

Сталь 16Г2АФ: аналоги, властивості, характеристики

Характеристика сталі 16Г2АФ

Низьколегована конструкційна сталь. Має підвищену міцність. Випускається у вигляді товстолистового й широкосмугового прокату, сортового й фасонного прокату, а також у вигляді гнутих профілів. Відповідно до завдання прокат зі сталі 16Г2АФ може виготовлятися гарячекатаним, термічно обробленим або із застосуванням контрольованої прокатки. Сталь може використовуватися для виготовлення зварних конструкцій.

Хімічні властивості

Марганцево-ванадієва сталь, мікролегована азотом. Наявність міді в кількості менше 0,30% відсотків сприяє її активній взаємодії з фосфором та мінімізації негативного впливу сірки. Введення ванадію подрібнює зерно аустеніту сталі, збільшує прожарюваність й температуру нагрівання для відпалу та загартування. Разом з марганцем він чиніть істотний вплив на розчинність водню.

Хімічний склад сталі 16Г2АФ в процентному співвідношенні за ДСТУ 8541/ГОСТ 19281

C

Si

Mn

Ni

S

P

V

Cr

Cu

N

As

Fe

0,14-0,20

0,30-0,60

1,30-1,70

до 0,30

до 0,035

до 0,030

0,08-0,14

до 0,40

до 0,30

0,015-0,025

до 0,08

̴ 96

Приблизний склад сплаву

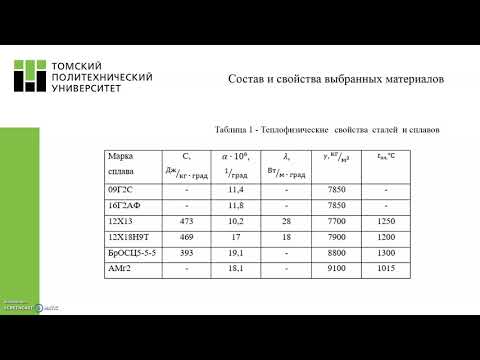

Фізико-механічні властивості сталі 16Г2АФ

Сталь 16Г2АФ характеризується поліпшеними параметрами міцності, твердості й зносостійкості. У неї досить непогана пластичність й корозійна стійкість. Вона добре чинить опір ударним навантаженням, а її метал зварюється різними видами ручного та механізованого зварювання без обмежень.

Фізико-механічні властивості сталі 16Г2АФ за ДСТУ 8541/ГОСТ 19281

Марка сталі

Клас міцності

Товщина перетину, мм

σв, МПа

σ0.2, МПа

δ5, %

16Г2АФ

390

50

510

390

17…19

Застосування

Сталь 16Г2АФ може використовуватись для виготовлення:

  • деталей, розрахованих на роботу в інтервалі -60…+450°С;

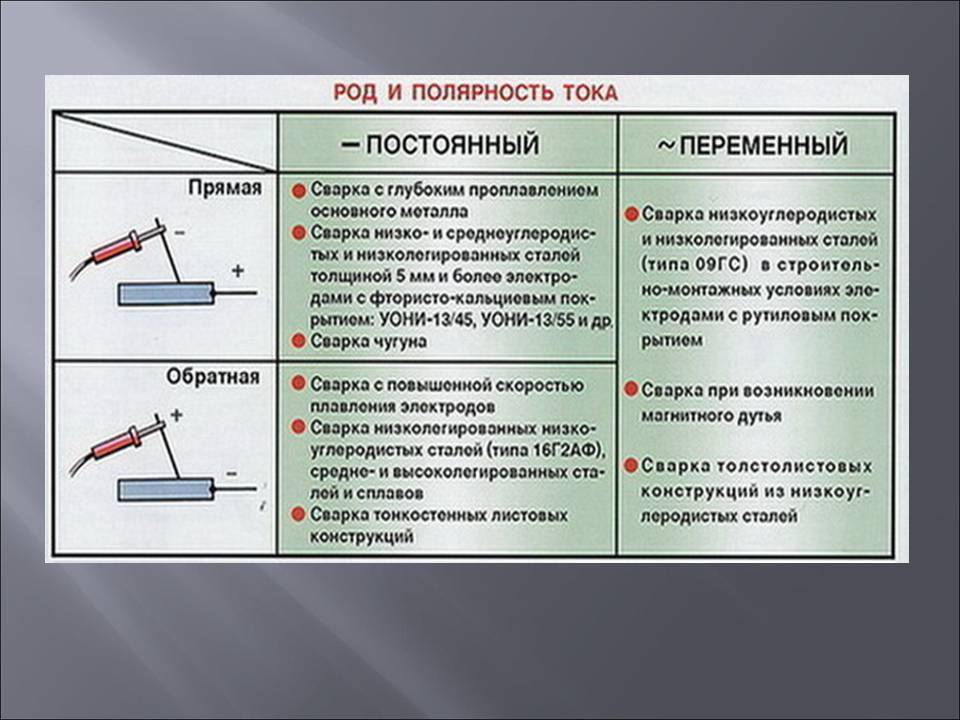

  • зварних й клепаних металоконструкцій;
  • кованих виробів;
  • корпусів й деталей посудин, що працюють під тиском;
  • елементів енергетичного обладнання, в тому числі й призначеного для АС.

Аналоги сталі16Г2АФ в міжнародній практиці

Великобританія

4360-55F, P460N

ЄС

S420N

Італія

FeE420KG

КНР

Q420C

Канада

400WT

США

A663Gr.E, K02002, K12437

Франція

E460RIFP

Японія

SM490A, STK540

Марка 16Г2АФ. Сталь конструкционная низколегированная для сварных конструкций 16Г2АФ | Ленстальинвест

  • 06ХГСЮ для изготовления деталей холодной пластической деформацией

  • 08Г2С изготовление арматуры периодического профиля классов Ат600К (Ат-IVК), Ат800 (Ат-V),предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций

  • 09Г2Д Металлические конструкции вагоностроения

  • 09Г2 Стойки ферм, верхние обвязки вагонов, хребтовые балки, двутавры и другие детали вагоностроения, детали экскаваторов, элементы сварных металлоконструкций и другие детали, работающие при температуре от —40 до +450 С.

  • 09Г2С Различные детали и элементы сварных металлоконструкций, работающих при температуре от —70 до +425°С под давлением.

  • 09Г2СД Для сварных конструкций

  • 10Г2Б Для сварных конструкций

  • 10Г2БД Для сварных металлических конструкций.

  • 06Г2СЮ для изготовления деталей холодной пластической деформацией

  • 10Г2С1Д Для сварных конструкций

  • 10Г2С1 Барабаны котлов, сосуды, работающие под давлением, и другие детали котлов, работающие при температурах до 450 град.

  • 10ГС2 изготовление арматуры периодического профиля классов Ат600К (Ат-IVК), Ат800 (Ат-V), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций

  • 10ГТ изготовление арматуры класса Аc-II (Ас300), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций

  • 10Х2М1 в качестве основного слоя при изготовлении горячекатаных двухслойных коррозионностойких листов-

  • 10ХНДП В строительстве и машиностроении для сварных конструкций.

  • 10ХГСН1Д в качестве основного слоя при изготовлении горячекатаных двухслойных коррозионностойких листов-

  • 12Г2Б Для сварных конструкций

  • 10ХСНД (10ХСНД-Ш) Элементы сварных металлоконструкций и различные детали, к которым предъявляются требования повышенной прочности и коррозионной стойкости с ограничением массы и работающие при температуре от —70 до 450 °С,

  • 12ГН2МФАЮ пролетные строения крупных мостов, напорные трубопроводы ГЭС, рабочее оборудование экскаваторов

  • 12Г2СМФ пролетные строения железнодорожных мостов

  • 12Х8 для производства бесшовных труб для нефтеперерабатывающей и нефтехимической промышленности.

  • 12ГС Трубы паропроводные высокого давления- детали автомобилей, изготовляемые путем вытяжки, ковки, штамповки.

  • 12ХГН2МФБАЮ для сварных конструкций ответственного назначения

  • 14Г2АФ Металлоконструкции для промышленных зданий, подкрановые фермы для мостовых кранов.

  • 14Г2 Для крупных листовых конструкций, работающих до температур —70°С.

  • 14ХГС Электросварные трубы магистральных газопроводов высокого давления- сварные конструкции, листовые, клапанные конструктивные детали.

  • 14Г2АФД Металлоконструкции мостов

  • 15Г2АФД для сварных конструкций

  • 15Г2АФДпс Ответственные сварные конструкции, в том числе северного исполнения.

  • 15Г2СФ Для сварных конструкций

  • 15ГС стационарные трубопроводы питательной воды котлов СВП, работающие при температуре 280 град.С

  • 15Г2СФД Для сварных металлических конструкций в строительстве и машиностроении.

  • 15ГФ Для листовых сварных конструкций вагоностроения

  • 15ХСНД (15ХСНД-Ш) Элементы сварных металлоконструкций и различные детали, к которым предъявляются требования повышенной прочности и коррозионной стойкости с ограничением массы и работающие при температуре от —70 до 450°С

  • 15ГФД Листовые сварные конструкции вагоностроения

  • 16ГС Детали и части паровых котлов и сосудов, работающих под давлением. Корпуса аппаратов, днища, фланцы и др. детали, работающие при температурах от-40 до +475 град. под давлением. Стационарные трубопроводы питательной воды котлов СВП, работающих при 280 град. и давлении 38 МПа.

  • 17Г1С Сварные детали, работающие под давлением при температуре от —40 до +475 °С.

  • 16Д (16Д-Ш) прокат, предназначенный для изготовления мостовых конструкций

  • 16Г2АФД Для сварных конструкций

  • 17ГС Корпуса аппаратов, днища, фланцы и другие сварные детали, работающие под давлением при температурах от —40 до +475 °С.

  • 18Г2АФ для сварных конструкций

  • 18Г2АФД для сварных конструкций

  • 18Г2АФДпс Листовой прокат для элементов сварных конструкций

  • 18Г2АФпс Листовой прокат для несущих элементов сварных конструкций, работающих при переменных нагрузках в интервале температур до —60 °С.

  • 18Г2С арматура для армирования обычных и предварительно напряженных железобетонных конструкций- Серьги, звенья, пальцы, траверсы, детали сцепок вагонеток и др. детали, работающие от -40 до +450 град, арматура класса А-II(А300)

  • 1Х2М1 для производства двухслойных листовых сталей и бесшовных труб для нефтеперерабатывающей и нефтехимической промышленности

  • 20ГС изготовление арматуры периодического профиля классов Ат600 (Ат-IV), Ат800 (Ат-V), Ат1000 (Ат-VI), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций

  • 20ГС2 изготовление арматуры периодического профиля классов Ат800 (Ат-V), Ат1000 (Ат-VI), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций

  • 20ХГ2Т для изготовления арматуры периодического профиля класса А-IV (А600) диаметром от 10 до 32 мм.

  • 20Х2Г2СР изготовление арматуры классов А-V(А800) и А-VI (А1000), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций

  • 20ХГ2Ц для изготовления арматуры периодического профиля класса А-IV (А600) диаметром от 10 до 32 мм.

  • 20ХГС2 изготовление арматуры периодического профиля класса Ат1000К (Ат-VIК), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций

  • 22ГЮ Изготовление электросварных прямошовных труб диаметром от 10 до 530 мм, применяемых для трубопроводов и конструкций различного назначения.

  • 22С для изготовления арматуры периодического профиля класса класса Ат800 (Ат-V), предназначенной для армирования железобетонных конструкций

  • 22Х2Г2АЮ изготовление арматуры классов А-V(А800) и А-VI (А1000), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций

  • 22Х2Г2Р изготовление арматуры классов А-V(А800) и А-VI (А1000), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций

  • 23Х2Г2Ц изготовление арматуры класса А-V (А800), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций

  • 25Г2С для изготовления арматуры периодического профиля класса классов Ат600С (Ат-IVС), Ат800 (Ат-V), предназначенной для армирования железобетонных конструкций

  • 25ГС для сварных конструкций

  • 25С2Р изготовление арматуры периодического профиля классов Ат600К (Ат-IVК), Ат800 (Ат-V), Ат800К (Ат-VК), Ат1000 (Ат-VI),предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций

  • 27ГС изготовление арматуры периодического профиля класса Ат600С (Ат-IVС), предназначенной для армирования железобетонных конструкций

  • 23Х2Г2Т изготовление арматуры класса А-V (А800), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций

  • 28С изготовление арматуры периодического профиля классов Ат600С (Ат-IVС), Ат800 (Ат-V), предназначенной для армирования железобетонных конструкций

  • 30ХС2 изготовление арматуры периодического профиля класса Ат1200 (Ат-VII), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций

  • 32Г2Рпс изготовление арматуры класса А-III (А400), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций

  • 6Г2АФ для сварных конструкций

  • 80С изготовление арматуры класса А-IV (А600), предназначенной для армирования обычных и предварительно напряженных железобетонных конструкций

  • 35ГС для изготовления арматуры периодического профиля классов Ат600С (Ат-IVС), Ат800 (Ат-V), Ат800К (Ат-VК), предназначенной для армирования железобетонных конструкций

    • цена от поставщика Электровек-сталь/Эвек

    Международный Эквивалент

    Знак Аналог W. №. Айси Унс EN Заказ
    16г2аф p460n Поставка со склада, в наличии

    Трубы, круглые, прутки из легированной стали марок 16ГАФ, П460Н, С420Н, предлагает компания Электровек-сталь. Действует оптимальная цена от производителя, гарантировано выполнение ассортимента продукции и ее оперативная транспортировка до заказчика

    Компания Электровек-Сталь предлагает купить трубы, круг и прутки из легированной стали для сварных конструкций марок 16ГАФ, Р460Н, С420Н. Поставщик гарантирует лучшую цену от производителя продукции, а также обеспечивает своевременную доставку продукции в любое место, указанное заказчиком.

    Химический состав

    Низколегированная конструкционная сталь 16ГАФ относится к группе коррозионностойких сталей. В России и странах СНГ его производство осуществляется в соответствии с требованиями ГОСТ 19.281. Химический состав стали 16ГАФ следующий:

    Артикул Углерод Кремний Марганец Ванадий Хром Никель
    Процент 0,14…0,20 0,30…0,60 0,80…1,20 0,08 0,14… До 0,40 К 0,30

    ГОСТ допускает наличие в стали связанного азота в количестве 0,015…0,025 %, а металлургических примесей — серы (0,04 %) и фосфора (до 0,035 %).

    Ближайшие зарубежные аналоги этой стали марки Р460Н и С420Н. Их химический состав незначительно отличается друг от друга, но заметно отличается от стали 16ГАФ, что следует из таблицы (данные приведены для стали С420Н):

    Артикул Углерод Кремний Марганец Ванадий Хром Никель Молибден Медь Ниобий Титан
    Содержание в стали До 0,20 До 0,60 1,70 1,00… 0,10…0,20 До 0,30 До 0,80 До 0,10 До 0,70 До 0,05 0,03

    В стали также допускается наличие алюминия (не более 0,02%), азота (до 0,025%), серы (0,03%) и фосфора (до 0,035%). Суммарное процентное содержание ниобия и титана для стали Р460Н может достигать 0,22%.

    К трубе, стержню круглой, из низколегированной конструкционной стали 16ГАФ, П460Н, С420Н, компания ЭлектроВек предлагает сталь.

    Цена товара — от производителя. Поставщик гарантирует доставку проката в любой пункт назначения, указанный заказчиком.

    Свойства и применение

    Описываемая сталь, используемая в производстве железнодорожного подвижного состава и несущих конструкций оборудования, которое эксплуатируется в постоянно меняющихся температурных условиях и рабочих нагрузках. За счет повышенной коррозионной стойкости долговечность деталей из сталей 16ГАФ, Р460Н, С420Н увеличивается в 2…3 раза. Свариваемость сталей — хорошая. Сталь 16ГАФ является заменителем более дефицитной стали 10ХСНД.

    Механические характеристики:

    • Прочность при растяжении, МПа — 980;
    • Предел текучести, МПа — 200;
    • Удлинение, % — 11;
    • Относительное сужение, % — 14;
    • Ударная вязкость, кДж/м 2  — 340;
    • Число твердости по Бринеллю, HB — 430.

    К трубе, стержню, кругу, низколегированной конструкционной стали марок 16ГАФ, П460Н, С420Н по заводской цене предлагает компания Электровеков-сталь.

    Поставщик гарантирует соблюдение ассортимента поставки и своевременную доставку продукции по адресу, указанному заказчиком.

    Марка стали S420N, механические свойства, химический состав, эквивалент марки

    Стандарт: EN 10025-3:2004 Европейский стандарт для горячекатаной конструкционной стали. Часть 3 – Нормализованный/нормализованный прокат свариваемых мелкозернистых конструкционных сталей.

    Марка стали: S420N ;

    Номер: 1.8902 .

    Эти стали используются для сварных деталей, которые должны выдерживать высокие уровни деформации. Типичными областями применения являются мосты, пилоны и другие архитектурные сооружения.

    В таблице ниже представлены механические свойства марки S420N



    Минимальный предел текучести Reh

    МПа

    Предел прочности при растяжении Rm
    МПа

    Минимальное удлинение – A
    Lo = 5,65 * √So (%)

    Марка стали

    Номинальная толщина
    мм

    Номинальная толщина
    мм

    Номинальная толщина
    мм



    ≤16

    >16
    ≤40

    >40
    ≤63

    >63
    ≤80

    >80
    ≤100

    >100
    ≤150

    >150
    ≤200

    >200
    ≤250

    ≤100

    >100
    ≤200

    		>200
    ≤250

    ≤16

    >16
    ≤40

    >40
    ≤63

    >63
    ≤80

    		>80
    ≤200     		>200
    ≤250
    С420Н

    420

    400

    390

    370

    360

    340

    330

    320

    520-680

    500-650

    		 500-650

    19

    19

    19

    18

    18

    18

    Испытание на ударный изгиб

    Температура
    °C

    -10

    20

    Мин. поглощенная энергия
    Дж

    43

    47

    55

    В таблице ниже представлен химический состав марки S420N



    Ковшовый анализ.
    S – содержание серы не более 0,010 % можно согласовать в заказе на все изделия толщиной ≤ 16 мм, предназначенных для строительства железных дорог.
    Минимальное значение общего содержания Al не применяется, если сталь содержит достаточное количество азотфиксирующих элементов.
    CEV максимальное значение углеродного эквивалента CEV = C + Mn / 6 + (Cr + Mo + V) / 5 + (Cu + Ni) / 15

    Марка стали

    С
    Макс.
    %

    Си
    Макс.
    %

    Мн
    %

    Р
    Макс.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
