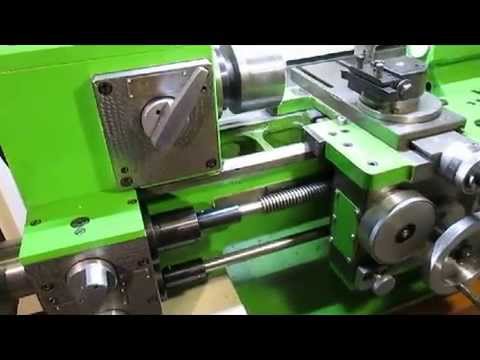

Видео задней бабки 16У04П

Токарный станок 1д601: технические характеристики, схемы, описание

Относящийся к настольному типу токарный станок 1Д601 выпускался заводом прецизионных станков города Кировокан (на данный момент Ванадзорский ). Устройство используется для выполнения токарной обработки болванок небольших размеров из таких материалов, как: пластик, металл и древесина. Обработка может производиться в центрах и патроне.

Главным достоинством установки является легкость и удобство, что позволяет использовать ее в условиях учебных мастерских и домашнего производства. Надежность элементов конструкции и кинематической схемы позволяют производить точную обработку на протяжении длительного эксплуатационного периода. Выделяется из ряда малогабаритного токарного оборудования своей долговечностью, простотой и надежностью эксплуатации.

Сведения о производителе токарного настольного станка 1Д601

Производителем настольного токарного станка 1Д601 является Кироваканский завод прецизионных станков г. Кировокан (сегодня г. Ванадзор), Армения.

Основным назначением станка было обучение токарному делу в школах, профтехучилищах, техникумах, широко используются в лабораториях, учебных и ремонтных мастерских.

В настоящее время выпуск станков прекращен.

Станки, выпускаемые Кироваканским заводом прецизионных станков

  • 1Д601
    — станок токарный настольный Ø 125
  • 1Е604
    — станок токарно-винторезный повышенной точности Ø 200

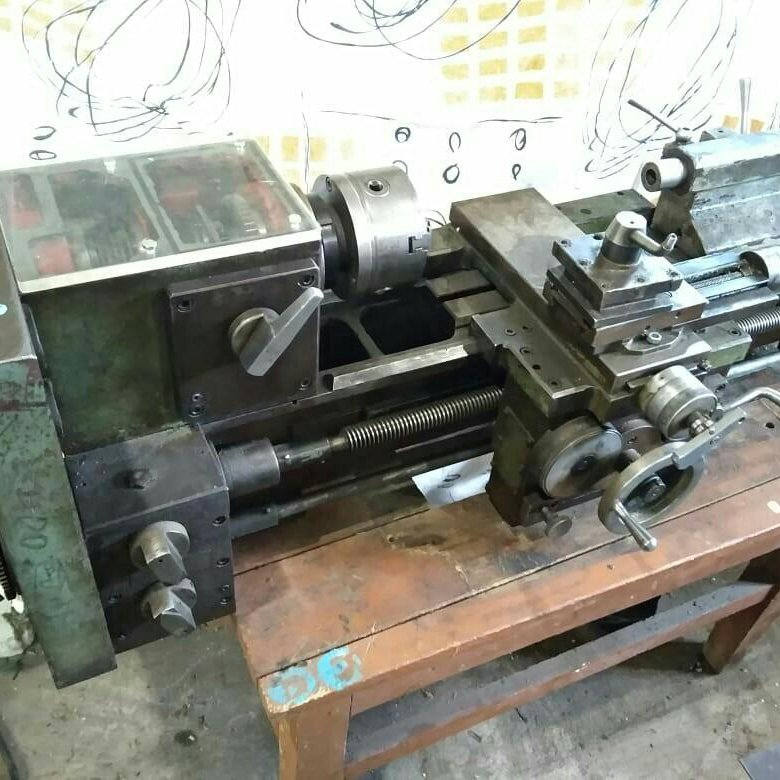

  • 16Б05П
    — станок токарно-винторезный повышенной точности Ø 250
  • 16Т02П
    — станок токарный настольный повышенной точности Ø 125
  • 16Т04а
    — станок токарный особо высокой точности Ø 200 х 350
  • 16У03П
    — станок токарно-винторезный повышенной точности Ø 160

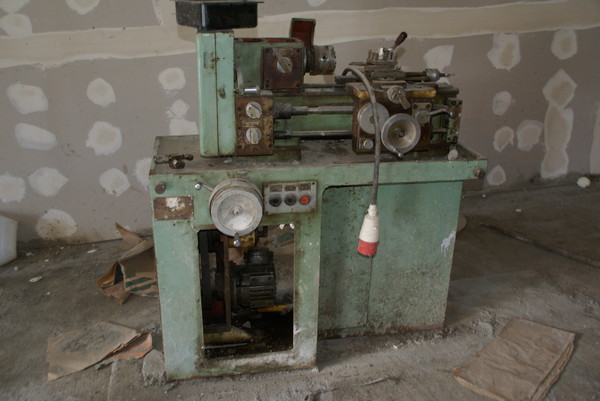

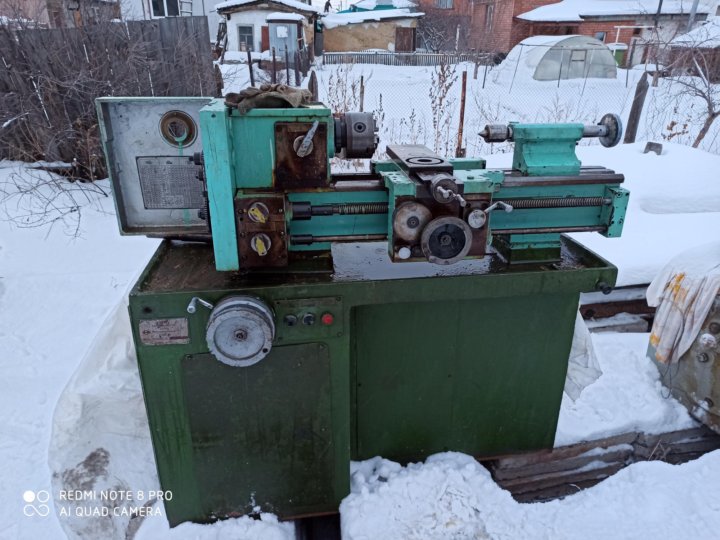

  • 16У04П
    — станок токарно-винторезный повышенной точности Ø 200
  • 1600
    — станок токарный настольный повышенной точности Ø 100
  • 1603
    — станок токарно-винторезный повышенной точности Ø 160
  • С193н
    — станок токарный настольный повышенной точности Ø 200
  • С-193
    — станок токарный настольный повышенной точности Ø 200
  • С-155
    ,
    СА-155
    — станок сверлильный настольный Ø 3

Общая информация

Токарный станок 1Д601 создан на основе промышленных моделей малогабаритных станков повышенной и особо высокой точности 16Т02П и 16Т02А. От своих старших собратьев он отличается понижением точности обработки и некоторыми техническими характеристиками:

  • точность подачи суппорта — 50 мкм вместо 10 мкм;
  • максимальный длина заготовки в центрах — 180 мм вместо 250 мм;
  • максимальный ход пиноли — 55 мм вместо 65 мм;
  • диапазон скоростей шпинделя — 700÷2800 об/мин вместо 400÷4000 об/мин;
  • количество ступеней на шкиве главного привода — 3 вместо 6;
  • мощность электродвигателя — 180 Вт вместо 250 Вт.

Но, пожалуй, самое главное отличие 1Д601 от станков промышленного назначения — это довольно низкое качество большинства его узлов и агрегатов, а также плохое качество сборки. Самыми главными проблемами этих станков всегда были сверхнормативные люфты шпиндельного узла и сопряжения салазок суппорта с направляющими станины. Также много нареканий вызывает качество и монтаж подшипников шпинделя и зажимного патрона.

Тем не менее, этот токарный станок до сих пор остается одной из самых популярных настольных моделей, благодаря своим небольшим габаритам и весу, невысокой стоимости, а также легкости ремонта и модернизации с применением узлов и приспособлений от другого оборудования.

1Д601 Настольный токарный станок. Назначение, область применения

Настольный токарный станок 1Д601 предназначается для различных токарных работ по дереву, пластмассам и металлу, выполняемых в патроне и в центрах.

Область применениятокарного станка 1Д601 — школьные и походные мастерские технические училища, лаборатории, а также в домашних условиях для любителей токарного дела и конструкторов-моделистов, что поможет использовать время досуга для развития трудовых навыков и изобретательности.

Настольный токарный станок 1Д601 позволяет производить следующие виды работ:

  • Проточку и расточку цилиндрических и конических поверхностей
  • Подрезку торцов
  • Отрезку
  • Сверление и ряд других работ

Шпиндель станка 1д601 получает 3 скорости вращения от асинхронного электродвигателя через 3-х ступенчатый шкив.

Передний конец шпинделя имеет резьбу М27х3 для установки промежуточного фланца с токарным патроном

Основные характеристики токарного станка 1д601

Производитель: Кироваканский завод прецизионных станков, г. Кировокан (сегодня г. Ванадзор).
Токарный станок 1Д601 производился в 1971-1976 по ГОСТ 7599-72.

  • Наибольший диаметр заготовки типа Диск, обрабатываемой над станиной — Ø 125 мм;
  • Наибольший диаметр точения заготовки типа Вал над верхней частью суппорта — Ø 75 мм;
  • Расстояние между центрами — 180 мм;
  • Наибольшая длина обтачивания при одной установке суппорта — 55 мм;
  • Питающая сеть — 220 В;
  • Электродвигатель привода шпинделя — однофазный АВЕ-071-4; 0,180 кВт; 1400 об/мин;
  • Вес станка — 30 кг.

Передняя бабка и шпиндель токарного станка 1д601

  • Конец шпинделя резьбовой — М27х3 мм
  • Стандартный диаметр токарного трехкулачкового патрона — Ø 80 мм
  • Диаметр сквозного отверстия в шпинделе — Ø 10,2 мм;
  • Наибольший диаметр обрабатываемого прутка — Ø 10 мм;
  • Внутренний (инструментальный) конус шпинделя — Морзе 2;
  • Обороты шпинделя — 700, 1400, 2800 об/мин;
  • Передняя опора шпинделя — радиальные шарикоподшипники № 46205 2 шт;
  • Задняя опора шпинделя — радиальный шарикоподшипник № 205 1 шт;
  • Смазка подшипников — густая смазка ЦИАТИМ-201 ГОСТ 6257;
  • Торможение шпинделя — нет;

Характеристики устройства

По своим технологическим возможностям 1Д601 ничем не отличается от промышленных универсальных токарных станков. Он способен выполнять практически все основные токарные операции, в том числе:

  • цилиндрическую и коническую обточку и расточку;
  • обработку торцев;
  • нарезание резьбы;
  • сверление, развертку, зенкерование и резьбонарезание метчиком.

Предельные размеры при обточке деталей типа вал составляют: по длине — 180 мм, по диаметру — до 75 мм, а диаметр деталей типа диск — до 125 мм (над станиной). 1Д601 имеет класс точности Н и на нем можно обрабатывать заготовки из различных металлов, их сплавов, дерева и пластика. Технические особенности станка (нежесткость конструкции, небольшой вес и настольная установка) не позволяют вести точную обработку металлов (особенно сталей) на больших глубинах и скоростях резания.

1Д601 Общий вид токарного станка

Фото токарного настольного станка 1д601

Фото токарного настольного станка 1д601

Фото токарного настольного станка 1д601

Фото токарного настольного станка 1д601

Фото токарного настольного станка 1д601

Инструкция по применению агрегата, паспорт

Перед работой необходимо ознакомиться с инструкцией по эксплуатации. Обязательно проверить, заземлен ли станок. Затем можно осуществлять первоначальный пуск, первоначально смазав станок. Шпиндель следует запустить и дать ему отработать на холостом ходу в течение 3–4 минут.

При работе на токарном оборудовании обязательно соблюдать правила безопасности. Рабочее место у станка не должно быть скользким и загроможденным, а сам мастер должен работать в защитных очках. Нельзя пользоваться не заточенным или неисправным инструментом.

Настольный станок 1Д601 не выпускается с 1988 года. Но до сих пор используется в частных мастерских и многих школах. Такое оборудование можно приобрести на вторичном рынке, в поношенном или модернизированном состоянии. При своей небольшой массе и больших возможностях для ремонта и долгим сроком службы данное оборудование остается востребованным среди специалистов.

1Д601 Конструкция токарного станка

Конструкция токарного настольного станка 1д601

Станина токарного станка 1Д601

Станина (дет. 0111) представляет собой отливку с призматическими направляющими. В левой части станины имеются два отверстия для крепления передней бабки, а в нижней плоскости 2 отверстия M10 для крепления станка к столу Т-образный паз в станине служит для закрепления задней бабки в нужном положении

Призматические направляющие станины обеспечивают совпадение оси шпинделя передней бабки с осью пиноли задней бабки. Вертикальная направляющая (место I) служит для установки суппорта.

Передняя бабка (узел 02—00) крепится на направляющих станины при помощи 2-х шпилек и гаек (дет. 21 и 19). В качестве передней опоры шпинделя применены два радиальных упорных шарикоподшипника № 46205. Задняя опора представляет собой радиальный шарикоподшипник № 205. Сборка деталей передней бабки производится в корпусе (дет. 0211) и затягивается гайкой (дет 0216).

Передняя бабка токарного станка 1Д601

С 2-х сторон корпус закрывается крышками (дет. 0217 и 0218) с уплотнительными кольцами (дет. 0219 и 0220) и прокладками (дет. 0222), предотвращающими утекания смазывающего масла из корпуса.

3-х ступенчатый шкив (дет. 0212) установлен консольно на конце шпинделя и передает вращение шпинделю от электродвигателя через синтетический плоский ремень. Передний внутренний конус шпинделя под центр выполнен конусом Морзе КМ2, а задний конус для оправки заточного устройства — под углом 40° с посадочным диаметром 10А.

На передний конец шпинделя надевается шайба патрона (дет. 0751) по резьбе шпинделя М27 х 3 до упора в буртик шпинделя и стопорится 3-мя винтами (дет. 22). Шпиндель передней бабки имеет сквозное отверстие Ø 10,2, что дает возможность обрабатывать прутки диаметром до 10 мм.

Разборку передней бабки в случае необходимости следует начинать с отвинчивания гайки (дет 0216) по часовой стрелке, если смотреть со стороны шкива. Резьба гайки левая. Далее снимается шкив и выпрессовывается шпиндель. Сборку следует производить по рис. 1.

Суппорт токарного станка 1Д601

Суппорт крестовый (узел 05—00) устанавливается и крепится при помощи болта и гайки (дет 0345 и 0354) на станине станка. Перемещение нижних и верхних салазок суппорта (дет. 0311 и 0313) производится с помощью ходовых винтов (дет 0339 и 0340) и бронзовых гаек (дет 0351 и 0353) по направляющим оснований (дет. 0312 и 0314) типа ласточкин хвост.

Резьба продольного и поперечного ходовых винтов М6 х 1 дает возможность на сравнительно малом диаметре лимбов получить цену деления 0,05 мм.

На верхних салазках (дет. 0311) имеются Т-образные пазы для крепления резцедержателя. Для обработки конусных поверхностей необходимо поворотную часть суппорта установить на нужный угол. Для этого следует ослабить сухарики (дет 0338) поворотом эксцентриков (дет 0335) и повернуть верхнее основание на угол совмещением риски верхнего основания с риской шкалы на нижних салазках и снова затянуть сухарики эксцентриками. Цена деления шкалы нижних салазок 4°.

При установке суппорта на станине необходимо упереть планку суппорта (дет. 0315) в узкий прилив станины (место 1 на станине) и затем затянуть гайку (дет. 0354). Этим обеспечивается параллельность продольного и перпендикулярность поперечного перемещений относительно оси шпинделя. Планку (дет. 0315) можно переставлять, ослабив рукояткой (дет. 0343) крепление планки. Этим обеспечивается возможность обработки на станке разных диаметров.

Задняя бабка токарного станка 1Д601

Задняя бабка служит для обработки деталей в центрах, упором при обработке длинных деталей в патроне и сверления отверстий с помощью сверлильного патрона и сверл.

Пиноль задней бабки (дет. 0421) перемещается винтом М6 Х 1 (дет. 0422) от маховичка (дет. 0426) Конус пиноли выполнен кону сом Морзе КМ 1 под центр и оправку для сверлильного патрона.

Для зажима пиноли передней части корпуса (дет. 0411) имеется разрез с зажимной рукояткой (дет 0343) Закрепление задней бабки на станине станка в нужном положении производится с помощью сухарика (дет 0432) и эксцентрика с рукояткой (дет 0429). Пружина (дет. 4) под сухариком служит для выталкивания сухарика во время перестановки задней бабки.

Стол и привод токарного станка 1Д601

Станок устанавливается на стол и крепится двумя шпильками, шайбами и гайками (дет. 10, 9 и 8). Для привода шпинделя применяется однофазный электродвигатель марки ABE—071—4 мощностью 180 Вт оборотами 1400 об/мин. Электродвигатель, на валу которого закреплен 3-х ступенчатый шкив (дет. 0813).

Натяжение ремня осуществляется перестановкой двигателя. При этом нужно ослабить гайки, натянуть ремень и снова затянуть гайки. Перебрасыванием ремня с одной ступени шкивов на другую можно получить на шпинделе три скорости 700, 1400 и 2800 об/мин.

Узловые агрегаты станка

В паспорте модели 1д601 значится несколько узловых агрегатов, которые обеспечивают его функциональность. В инструкции по эксплуатации приводятся подробные правила работы с отдельными модулями. Настольный токарный агрегат состоит из следующих главных узлов:

  1. Небольшая по размерам станина, позволяет легко транспортировать устройство.
  2. Подвижная бабка, расположенная спереди станка.
  3. Удерживающий суппорт.
  4. Задняя бабка агрегата.
  5. Привод.

Дополнительным оснащением считаются лимбы станка 1д601, отвечающие за точное смещение заготовки относительно главного резца. При работе с использованием лимбов необходимо правильно просчитывать требуемые числовые значения, поскольку их градуировка может отличаться. Для этого следует сверяться с паспортом токарного станка, где четко прописаны величины смещения.

Конструктивная схема станка

Станина модели 1д601

Описание главного узла токарной установки следует начинать с небольшого общего веса этого элемента конструкции. Станина всегда отягощала паспорта токарных установок, что для многих частных мастерских становилось камнем преткновения. Благодаря небольшому размеру и минимальной массе среди аналогов возможно совершать филигранную обработку небольших болванок.

Функциональное предназначение – основа для движения суппорта, также по направляющим призматического типа перемещается задняя бабка. Такая форма направляющих обеспечивает бесперебойную работу подвижных элементов.

Передняя бабка

Этот элемент имеет средние эксплуатационные вес ы, инженеры не стали наделять его функциональностью, но сделали полностью готовым для осуществления вращательных движений заготовки. Серьезной недоработкой первых моделей станков этого типа была недостаточно подвижная передняя бабка, что серьезно ухудшало скорость работы и возможности этого процесса. В прошлых моделях использовались простейшие электрические схемы, что также выступало определенным ограничением.

Электрическая схема станка

Более совершенные электросхемы позволили существенно повысить производительность. Тонкости электрического оснащения также указываются в паспорте установки.

Суппорт

Продольная подача 1д601 производится простым смещением поворотных рукояток, что обеспечивается подвижным суппортом. Зажимное устройство присоединяется к основной станине болтами с соответствующими гайками. Любое перемещение этой части не снижает полного обзора заготовки.

Назначение суппорта – фиксация заготовки и обеспечение ее продольной подачи к резцу.

Привод

Достоинством силового агрегата станка считается оптимальная мощность и возможность работать с несколькими скоростями. Существует 3 различные по количеству оборотов заготовки скорости:

  1. Скорость минимального прямого вращения – 700 об.
  2. Вращение на 2 скорости достигает величины оборотов в 1400.
  3. Максимальная производительность привода – 2800 оборотов.

В техническом перечне характеристик можно ознакомиться с кинематической схемой, точных размерах смещений болванок, модификациями каждой отдельной запчасти к установке.

Основные технические характеристики станка 1Д601

Наименование параметра1Д60116Т02П16Т02А
Основные параметры станка
Класс точностиНПА
Наибольший диаметр заготовки над станиной, мм125125125
Наибольший диаметр заготовки над суппортом, мм757575
Высота центров над плоскими направляющими станины, мм6868
Наибольшая длина заготовки в центрах (РМЦ), мм180250250
Наибольшая длина обрабатываемой заготовки без переустановки суппорта, мм556565
Наибольшая высота резца, мм8 x 88 x 8
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм10,210,210,2
Конус Морзе шпинделяМорзе 2Морзе 0Морзе 0
Число ступеней частот прямого вращения шпинделя366
Частота прямого вращения шпинделя, об/мин700, 1400, 2800400, 630, 1000, 1250, 2500, 4000400, 630, 1000, 1250, 2500, 4000
Суппорт. Подачи
Продольное перемещение суппортаРучноеРучноеРучное
Наибольшее поперечное перемещение суппорта, мм6060
Перемещение суппорта поперечное на одно деление лимба, мм0,050,010,01
Наибольшее перемещение верхних (резцовых) салазок, мм6565
Перемещение резцовых салазок на одно деление лимба, мм0,050,010,01
Угол поворота верхней каретки суппорта, град±30±30
Задняя бабка
Конус Морзе задней бабкиМорзе 1Морзе 0Морзе 0
Наибольшее перемещение пиноли, мм354040
Электрооборудование
Электродвигатель главного привода, кВт (об/мин)0,180 (1400)0,250,25
Габариты и масса станка
Габариты станка (длина ширина высота), мм680 х 200 х 220695 х 520 х 300695 х 520 х 300
Масса станка, кг303535

    Список литературы:

  1. Станок настольный токарный модели 1Д601. Руководство по эксплуатации, Кировакан, 1979
  2. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
  3. Батов В.П. Токарные станки., 1978
  4. Белецкий Д.Г. Справочник токаря-универсала, 1987
  5. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
  6. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
  7. Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973
  8. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
  9. Тепинкичиев В.К. Металлорежущие станки, 1973
  10. Чернов Н.Н. Металлорежущие станки, 1988
  11. Пикус М.Ю. Справочник слесаря по ремонту станков, 1987

Связанные ссылки. Дополнительная информация

  • Токарный станок ТВ-4. Видео
  • Школьные токарные станки. Обзор
  • Классификация и основные характеристики станков токарной группы
  • Выбор подходящего станка для металлообработки
  • Многозаходная резьба. Способы нарезания многозаходных резьб на токарном станке
  • Графические знаки для токарных станков
  • Фрикционная муфта токарно-винторезного станка
  • Методика проверки и испытания токарно-винторезных станков на точность
  • Справочник заводов производителей токарных станков
  • Справочник токарных станков

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Особенности конструкции

Технические характеристики этого станка следующие:

  • конус главного вала – Морзе КМ2, заднего узла – Морзе 1;
  • класс точности в соответствии с ГОСТом – Н;
  • максимальное значение диаметра болванки – 0,125 м, выше резцедержателя – 0,075м;
  • скорость вращения ступеней – 700, 1400, 2800 оборотов в минуту;
  • максимальный показатель длины болванки – 0,18 м, без переустановки держателя резцов количество ступеней прямого вращения – 3;
  • габариты станка – 0,68*0,2*0,22 м;
  • максимальное значение при передвижении пиноли – 0,035 м;
  • вес – 30 килограммов.

Дополнительные приспособления

Накладное полировальное приспособление предназначено для наружного шлифования и полирования деталей типа валов. Процессы шлифования и полирования осуществляются склеенными абразивными лентами. Перед шлифованием (полированием) абразивными лентами поверхности деталей должны быть обработаны точением или шлифованием с заданной точностью геометрической формы. Приспособление устанавливается на резцедержателе суппорта. Для охлаждения режущего инструмента применяется установка для распыления жидкости. Уборка стружки производится в металлические ящики, установленные в специальном бетонированном углублении фундамента с задней стороны станка.

Технические характеристикиПараметры
Наибольший диаметр обработки над станиной, мм2 000
Диаметр обработки над суппортом, мм1 600
Расстояние между центрами, мм10 000 — 24 000
Наибольший вес обрабатываемой детали, т63
Частота вращения шпинделя, мин-11 — 125
Класс точностиН
Мощность электродвигателя постоянного тока привода главного движения, кВт100
Габаритные размеры станка (Д х Ш х В), мм17120-. .х3250×2850
Масса станка, кг103 000 — …

▷ сменные шестерни 3d модели 【STLFinder 】

Токарный станок Drummond сменные шестерни

вещьвселенная

Полный комплект сменных шестерен для токарных станков Drummond типа B (и других). Файл SCAD можно изменить для создания шестерен с нестандартным числом зубьев, однако вам понадобятся параметрические эвольвентные конические и прямозубые шестерни от GregFrost. Штифт…

Токарный станок 9×20 Сменные шестерни

вещьвселенная

Это сменные шестерни для токарных станков класса 9×20. Шестерни переключения для импортных токарных станков 9×20 в основном одинаковы и продаются как Harbour Freight, Jet и Grizzly 9×20.

Параметры шестерни следующие: Толщина: 8 мм Отверстие…

Сменные шестерни токарного станка – 9×20

прусапринтеры

Если у вас есть токарный станок 9×20, то вы знаете, что такое сменные шестерни, и если вы купили подержанный токарный станок 9×20, некоторые из этих шестерен могут отсутствовать. Эти напечатанные на 3D-принтере шестерни можно использовать для замены отсутствующих шестерен. Даже если у вас оригинальные металлические шестерни,…

AL960B переключение передач

вещьвселенная

Не забудьте заглянуть на мой канал на YouTube, https://www.youtube.com/c/JBFromOZ/featured?view_as=subscriber Моя серия восстановления AL960B находится здесь: https://www.youtube.com/watch?v=qGD0o_iaXVc&list=PLAQog8q6pOF1PnBjOAEyeNY_7EbRIFmWH Многие люди. ..

Мини-токарный станок для смены передач

ты представляешь

Это простая оболочка вокруг MCAD/gears.scad для создания шестерен для моего маленького токарного станка. …Я немного выдавливал, так что пришлось подчистить отверстие дрелью, а шпоночный паз напильником. Инструкции по распечатке Я распечатал свой в Colorfabb XT, но предыдущую…

Grayson change gears

вещьвселенная

ОСТОРОЖНО! ВСЕ МЕХАНИЗМЫ В ИМПЕРСКИХ ИЗМЕРЕНИЯХ! Эти шестерни были созданы по запросу пользователя (см. шестерни для токарных станков Myford). Я настоятельно рекомендую печатать их из такого материала, как PET-G, так как он не растворится при смазке…

9×19 Сменные шестерни токарного станка

вещьвселенная

Это сменные шестерни для китайского токарного станка 9×19″. вещьвселенная

Сменное зубчатое колесо, созданное по образцу Atlas 618/ Craftsman 101 6-дюймового токарного станка, сменное зубчатое колесо. …Размеры соответствуют нескольким зубчатым колесам, которые были у меня под рукой, и могут не подойти вам.

Держатель Gridfinity для сменного зубчатого колеса

прусапринтеры

Блок хранения Gridfinity для организации сменных шестерен мини-токарного станка



Исправлен STL, чтобы включить правильный размер для 65-зубчатой ​​шестерни, не отраженной в исходном принте

16У04П Токарный станок СССР сменные шестерни

вещьвселенная

Полный комплект сменных шестерен к токарному станку 16У04П СССР (модуль 1. 5) Эту штуку можно использовать как универсальный генератор для любых шестерен токарных станков, просто изменив переменные “Module” и “Tooths” внутри файла 16U04P_gears.scad. Пользователи Linux могут просто запустить:…

Токарный станок Atlas 10 с переключением передач.

вещьвселенная

Перекидные шестерни и сменные шестерни для токарного станка Atlas 10″. Все шестерни были спроектированы с углом наклона 20 градусов. Шестерня с 60 зубьями была переработана 26 сентября 2013 года. У меня был неправильный диаметр шага для старой, если вы скачал старую версию, пожалуйста, замените…

Шпилька для Atlas Change Gears

вещьвселенная

Храните шестерни токарного станка на доске. … Подходит для стандартной платы с шагом 1 дюйм

Механизмы переключения токарного станка Harrison M250

прусапринтеры

Harrison M250 — токарный станок по металлу, снятый с производства, но популярный в домашних мастерских. Менять шестерни для нарезания резьбы с разным шагом очень сложно, и большинство токарных станков не поставляются с полным набором. …Этот принт включает в себя…

Подставка для токарного станка Atlas Change Gears

вещьвселенная

Это подставка для переключения передач токарного станка Atlas (https://www.thingiverse.com/thing:143893) РЕДАКТИРОВАТЬ: 14.01.19 – добавлены файлы STL для орехов. ПРИМЕЧАНИЕ: файл gear_stand. scad должен использоваться с OpenSCAD. В этом файле вверху находится ряд переменных…

Токарный станок Замена шестерен MN80 Z20 на Z100

вещьвселенная

Набор зубчатых колес модульных для нарезания резьбы на токарном станке МН80. От Z 20 до Z100. Проверенная шестеренка Z60 с напечатанным АБС-пластиком. Резьба М12х2,5 режет до сих пор идеально. https://www.youtube.com/watch?v=BbRYPA6Wx4U Отлично режет металл на автоматической подаче. Удаление металла 1 мм….

Токарный станок Drummond Change Gears 2.0

вещьвселенная

Сменные шестерни для токарного станка Драммонда. … У них скругления больше соответствуют оригиналам. Кроме того, я сделал небольшую ошибку в диаметре конусных и зазорных отверстий для штифтов в моей оригинальной модели, которая теперь исправлена.

Emco Compact 5 — сменные шестерни (метрическая система)

вещьвселенная

Я разработал эти шестерни в Fusion 360 с помощью этого дополнения: https://apps.autodesk.com/FUSION/en/Detail/Index?id=6294804001663532834&язык приложения=en&os=Win64 Модуль = 1 Профиль зуба: Ix1 DIN3972

Craftsman Модель 109 Токарный станок Сменные шестерни

вещьвселенная

Сменные шестерни для токарного станка Craftsman Model 109. Это должен быть полный комплект со следующими шестернями: 32Т, 36Т, 40Т, 44Т, 46Т, 52Т, 54Т, 56Т Посадку шпоночных канавок и осей, возможно, потребуется немного отшлифовать, чтобы обеспечить их правильную посадку,…

Лоток для переключения передач мини-токарного станка, лежачий

прусапринтеры

Плоские лотки для переключения передач мини-токарного станка, для тех, у кого в ящике с инструментами есть неглубокие ящики.  Эта конструкция содержит пластиковый набор шестерен, который поставлялся с моим токарным станком Harbour Freight 7×10.  Размеры отдельных лотков позволяют печатать на станине MK3S….

Мини-токарный станок/токарный станок с метрической передачей

вещьвселенная

Токарный станок Gingery имеет резьбовой стержень 3/8-16 в качестве ходового винта, который соответствует ходовому винту 16tpi на мини-токарных станках, поэтому, используя эти таблицы, вы можете нарезать метрическую или дюймовую резьбу на токарном станке Gingery и мини-токарных станках с ходовым винтом 16tpi.

Сменные шестерни для токарного станка EMCO Maximat Super 11

прусапринтеры

Две шестерни переключения в редукторе нарезания резьбы/подачи на нашем токарном станке Emco Maximat Super11 в se”>Stockholm Makerspace сломали зубья после аварии, а запчасти было очень трудно достать, поэтому я спроектировал и напечатал…

Сменные шестерни для токарных станков myford ML7 и Super 7

вещьвселенная

Последнее обновление от 11.04.2017. Все шестерни были обновлены и теперь имеют номера зубьев. Я протестировал установку с некоторыми печатными колесами для изготовления резьбы на моем токарном станке, и она сработала как по маслу. … Если вам не хватает какого-либо колеса, сообщите мне…

Sears / Craftsman / AA Model 109 Lathe Change Gears

прусапринтеры

Переключение передач для Sears / Craftsman / Dunlap / AA Model 109 Lathe.

Сквозное отверстие и прорези немного увеличены, чтобы соответствовать допускам на моем принтере. Я по-прежнему очищаю отверстие с помощью сверла 1/2 дюйма, но пазы, как правило, не требуют… вещьвселенная

Я полагаю, что это полный комплект сменных шестерен для токарного станка 7 X 10 Mini. Рекомендуемый материал: нейлон Taulman 618 или ABS. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Угол давления 20 Диаметр отверстия 12 мм Ширина лица 8 мм Глубина ключа 1,4 мм Ширина ключа 3 мм Если ваш токарный станок отличается…

Шестерни смены резьбы, прецизионный токарный станок Matthews PM-1228VF-LB

вещьвселенная

Шестерни с 36, 39 и 40 зубьями, обеспечивающие дополнительные возможности нарезания дюймовой и метрической резьбы на токарном станке Precision Matthews PM-1228VF-LB. Эти шестерни также должны подходить к токарно-фрезерному станку Grizzly G0773 и токарному станку Sieg SC10. PM-1228 поставляется с 5…

Grizzly G4016, Birmingham YCL1340GH, Jet 13×40, резьба Переключение передач.

вещьвселенная

Мой Birmingham YCL1340GH поставлялся с двойным зубчатым колесом 30, 40 и 127/120, что позволяет использовать наиболее распространенный шаг резьбы в дюймах и метрах. Эти дополнительные шестерни переключения позволят вам резать практически любой существующий шаг. Например, стандартные шестерни не…

7 X 10 шестерен для мини-токарных станков (метрические размеры указаны)

вещьвселенная

Просто добавлены метки к шестеренкам Gadget047, больше ничего не изменилось. … В этот набор входят следующие зубчатые колеса: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Угол давления 20 Диаметр отверстия 12 мм Ширина лица 8 мм Глубина ключа 1,4 мм Ширина ключа 3 мм 30 зуб 35 зуб 40…

Sears / Craftsman / AA Модель 109 Токарный станок Сменные шестерни

вещьвселенная

Сменные шестерни для Sears / Craftsman / Dunlap / AA Model 109 Lathe. Сквозное отверстие и прорези немного больше размера, чтобы соответствовать допускам на моем принтере. Я по-прежнему очищаю отверстие сверлом 1/2 дюйма, но пазы, как правило, не требуют… вещьвселенная

Шестерни переключения передач, напечатанные на 3D-принтере, для токарного станка EMCO Compact 5 Механизм подачи EMCO compact 5 поставляется с 6 шестернями переключения (для обычных метрических резьб): 20, 25, 50 и 3x 60 зубьев Для нестандартной резьбы или дюймовой резьбы необходимы дополнительные сменные шестерни: 26,. ..

ТОКАРНЫЙ СТАНОК С ЮЖНЫМ ИЗГИБОМ, МОДЕЛЬ 9C (1937-1940 гг.) ПЕРЕМЕННЫЕ ШЕСТЕРНИ, ЧАСТЬ 2

игольчатый

РезюмеЭто вторая часть набора сменных шестерен для нарезания резьбы на токарном станке с ходовым винтом 8TPI, который был разработан для токарного станка South Bend модели 9.С. Зубья имеют угол давления 14,5 градусов. Механизм имеет DP 18 Модуль 1.411…

AXUS SA-16 РУКОВОДСТВО ПО УСТАНОВКЕ ОБОРУДОВАНИЯ Pdf Download

Содержание

7
  • страница из 46

  • Содержание
  • Оглавление
  • Закладки

Реклама

СОДЕРЖАНИЕ

  • ПРЕДИСЛОВИЕ

    • Copyright 2003

    • 9000

    • 9000

    • . 0003

    • About Your User ‘ S Guide

    • Guide to Conventions

    • Table of Contents

  • T T a a B B L L E E O O F F C C O O N N T T E E N N T T S S

    • Chapter 1

    • Introduction

      • Feature Выделите

      • Прежде чем начать

        • Распаковка и проверка оборудования

        • Что еще вам нужно

      • Identifying Parts O F the Raid System

        • Front View

        • Rear View

      • Space Requirement

      • System Connection

        • RAID System

        • Device

        • Назначение

      • Установка жестких дисков

    • Глава 2

  • H H a a R R D D W W a a R R E E I I N N S S T T a a L L L L a a T T I I O O N N

    • Replace the Controller

    • Replacing / Upgrading Sodimm

      • SODIMM Specifications

      • Architecture of Supported SODIMM

      • SODIMM Specifications:( Применяется на PA-08P/SA-08P, PA-16P/SA-16P)

      • Архитектура поддерживаемых модулей памяти SODIMM

      • Установка модулей памяти SODIMM

    • Hot Swapping to Replace the Fan Module

      • Module

      • Ower M Odule

    • Turning on for the First Time

    • Turning off

    • Restarting

    • Приложение A

  • T T R R O O U B L L E S H O O O O T I I N N G G

    • Приложение B

2
  • C C O N N N E C T O O R S S

    • Приложение C

  • S S P E E C C I I F F I I C C a T T I I O Ns010 S S 9

    Руководство по установке оборудования

    Редакция 2.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
