Сталь 17Г1С: характеристики, ГОСТ, аналоги
Этот материал используют для создания простых и сложных сварных структур, которые будут эксплуатироваться в экстремальных условиях. Готовое изделие способно выдержать сильный натиск и температуру от -40 °С до +475 °С, и оно распространено в производстве паровых труб и отводов для горячей воды.
Сталь 17Г1С относится к конструкционному низколегированному классу, не обладает ограничениями для сварки, а реализация осуществляется в виде листового или полосного металлопроката. Следует отметить, что сплав применяют на сложных предприятиях: строительство теплосетей и нефтепроводов, создание магистралей с высоким давлением и на атомных электростанциях.
Название проката имеет свой смысл, который может рассказать про его главный состав. В некоторых случаях сталь носит название 17Г1С-У, расшифровка которого выглядит следующим таким образом:- сначала идёт цифра «17», всегда указывающая на наличие углерода в сотых долях;
- символы «Г1» – присутствие марганца более 1%;
- знак «С» – значит сталь имеет в химическом составе кремний;
- буква «У» – указывает на улучшенные особые признаки.
Узнав название любой стали можно легко определить её некоторые свойства и особенности.
Общая характеристика материала
Любое изделие обладает механическими и физическими свойствами, которые выявляют в ходе различных испытаний. Знание этих показателей является необходимым условием, без которого невозможно правильно использовать продукцию. Характеристики стали 17Г1С представлены таким образом:
- предел кратковременной прочности – 490-510 МПа;
- максимальная текучесть – 343-355 МПа;
- удлинение при разрыве – 20-23%;
- ударная вязкость – 390-440 кДж/м2.
Эти показатели были получены при Т=20 °С, и относятся к листовому и трубному металлопрокату. Для металлургических предприятий важно выпускать качественную продукцию, соответствующую вышеперечисленным приметам. Чтобы правильно регулировать этот процесс, созданные объекты проверяют на соответствие государственным стандартам. Сама сталь 17Г1С относится к ГОСТ 19282-73, 19903-74, 5520-79 и 82-70.
Скачать ГОСТ 82-70

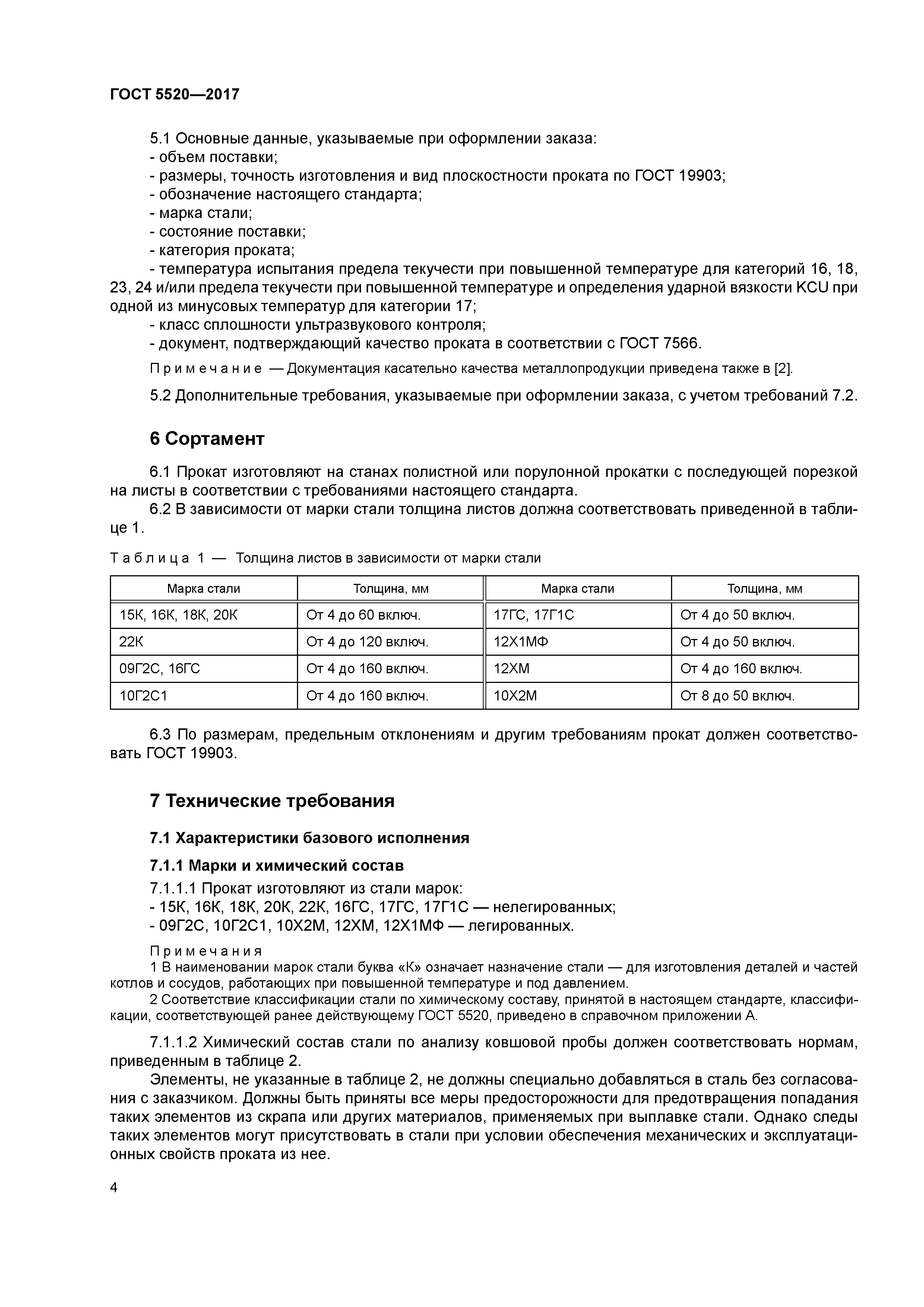

Скачать ГОСТ 5520-79
В этих подпунктах указаны все индексы изделия, а также химический состав стали, который, в данном случае, выглядит так:
- «С» (углерод) – 0,15-0,2%. Вещество добавляют для увеличения плотности заготовки.
- «Si» (кремний) – 0,4-0,6%. Предназначен для закалки.
- «Mn» (марганец) – 1,15-1,6%. Удаляет лишний кислород.
- «Ni» (никель), «Cu» (медь), «Cr» (хром) – не более 0,3%. Элементы защищают плоскость от коррозии, и защищают её от образования трещин во время нагрузок.
- «S» (сера) – 0,04%. Улучшает свойства будущей обработки.
- «P» (фосфор) – 0,035%. Увеличивает прочность предмета.
- «N» (азот) – 0,008%. Устраняет склонность сплава к старению и увеличивает его твёрдость.
- «As» (мышьяк) – не более 0,08%. Даёт незначительную устойчивость к ржавчине, и такое его количество не делает сталь вредной.
- «Fe» (железо) – 96%. Основная составляющая, без которой невозможно создать никакую железную деталь.
Основная составляющая, без которой невозможно создать никакую железную деталь.Вышеперечисленные компоненты должны строго соответствовать заявленным. Любое, даже незначительное, отклонение может пагубно повлиять на заготовку, что полностью исключает её дальнейшую продажу.
Скачать ГОСТ 19282-73
Использование стали 17Г1С
Выносливость готового проката позволяет применять его в самых разных областях. Однако главное направление – это изготовление промышленных деталей, к которым относятся отводы, фланцы, разветвители и другие элементы трубопроводов и магистралей.
Скачать ГОСТ 20295-85
Поскольку основная масса этих предметов находится под землёй, на их поверхность оказывается сильное давление и перепады температуры. Поэтому важно выбрать предмет, способный без проблем переносить эти факторы на протяжении многих десятков лет. При необходимости можно выбрать любой зарубежный аналог модели 17Г1С: Fe510D1 (Германия), SM490A (Япония), 350W (Канада), Fe52CFN (Евросоюз), 16Mn (Китай) и многие другие.
Альтернативные варианты практически идентичны по характеристикам, и не имеют ограничений для сварных конструкций.
Применяемые технологии обработки
Данную марку можно обрабатывать как на механических станках, так и при помощи температурных печей. Благодаря этим действиям получается улучшить некоторые данные и подготовить материал для дальнейшего использования. В ходе станочного воздействия используется резка, сверловка, правки и прочее. Этими влияниями элементу придают необходимую форму. В ходе термической обработки применимы закалка, отпуск и отжиг. Температурным воздействием можно добиться нетипичных функций, увеличить твёрдость или создать равномерную структуру. Также этой процедурой можно сделать модель Ст 17Г1С, обладающей повышенной коррозийной стойкостью.
Труба электросварная прямошовная ст. 17Г1С ГОСТ 10704-91
Диаметр325273219168159133114102897657142012201020920820720630530426377108 Стенка54,5498765,53,532019181716151413121110
Сбросить все значения| Труба электросварная прямошовная | ст. 17Г1С | ГОСТ 10704-91 | Заказать | ||
| Труба электросварная прямошовная ст. 3ПССП | В наличии | ||||
| Труба электросварная прямошовная ст. 20 | В наличии | ||||
| Труба электросварная прямошовная ст. 17Г1С | В наличии | ||||
| Труба электросварная прямошовная ст. 10Г2ФБЮ | В наличии | ||||
| Труба электросварная прямошовная ст. 10 | В наличии | ||||
| Труба электросварная прямошовная ст. 09Г2С | В наличии | ||||
| Труба электросварная прямошовная ГОСТ 10705-80 | В наличии | ||||
| Труба электросварная прямошовная ГОСТ 10704-91 | В наличии | ||||
| Труба электросварная прямошовная в усиленной изоляции | В наличии | ||||
| Труба электросварная прямошовная в ППУ ПЭ | В наличии | ||||
| Труба электросварная прямошовная в ППУ ОЦ | В наличии | ||||
| Труба электросварная прямошовная в ВУС | В наличии | ||||
| Труба электросварная прямошовная в 3-х слойной изоляции | В наличии | ||||
| Труба электросварная прямошовная в 2-х слойной изоляции | В наличии | ||||
| Труба электросварная прямошовная | ст. 3ПССП | ГОСТ 10706-76 | В наличии | ||
| Труба электросварная прямошовная | ст. 3ПССП | ГОСТ 10705-80 | В наличии | ||
| Труба электросварная прямошовная | ст. 3ПССП | ГОСТ 10704-91 | В наличии | ||
| Труба электросварная прямошовная | ст. 3ПССП | в усиленной изоляции | В наличии | ||
| Труба электросварная прямошовная | ст. 3ПССП | в ППУ ПЭ | В наличии | ||
| Труба электросварная прямошовная | ст. 3ПССП | в ППУ ОЦ | В наличии | ||
| Труба электросварная прямошовная | ст. 3ПССП | в ВУС | В наличии | ||
| Труба электросварная прямошовная | ст. 3ПССП | в 3-х слойной изоляции | В наличии | ||
| Труба электросварная прямошовная | ст. 3ПССП | в 2-х слойной изоляции | В наличии | ||
| Труба электросварная прямошовная | ст. 3ПССП | В наличии | |||
| Труба электросварная прямошовная | ст. 20 | ГОСТ 10706-76 | В наличии | ||
| Труба электросварная прямошовная | ст. 20 | ГОСТ 10705-80 | В наличии | ||
| Труба электросварная прямошовная | ст. 20 | ГОСТ 10704-91 | В наличии | ||
| Труба электросварная прямошовная | ст. 20 | в усиленной изоляции | В наличии | ||
| Труба электросварная прямошовная | ст. 20 | в ППУ ПЭ | В наличии | ||
| Труба электросварная прямошовная | ст. 20 | в ППУ ОЦ | В наличии | ||
| Труба электросварная прямошовная | ст. 20 | в ВУС | В наличии | ||
| Труба электросварная прямошовная | ст. 20 | в 3-х слойной изоляции | В наличии | ||
| Труба электросварная прямошовная | ст. 20 | в 2-х слойной изоляции | В наличии | ||
| Труба электросварная прямошовная | ст. 20 | В наличии | |||
| Труба электросварная прямошовная | ст. 17Г1С | ГОСТ 10706-76 | В наличии | ||
| Труба электросварная прямошовная | ст. 17Г1С | ГОСТ 10705-80 | В наличии | ||
| Труба электросварная прямошовная | ст. 17Г1С | в усиленной изоляции | В наличии | ||
| Труба электросварная прямошовная | ст. 17Г1С | в ППУ ПЭ | В наличии | ||
| Труба электросварная прямошовная | ст. 17Г1С | в ППУ ОЦ | В наличии | ||
| Труба электросварная прямошовная | ст. 17Г1С | в ВУС | В наличии | ||
| Труба электросварная прямошовная | ст. 17Г1С | в 3-х слойной изоляции | В наличии | ||
| Труба электросварная прямошовная | ст. 17Г1С | в 2-х слойной изоляции | В наличии | ||
| Труба электросварная прямошовная | ст. 17Г1С | В наличии | |||
| Труба электросварная прямошовная | ст. 10Г2ФБЮ | ГОСТ 10706-76 | В наличии | ||
| Труба электросварная прямошовная | ст. 10Г2ФБЮ | ГОСТ 10705-80 | В наличии | ||
| Труба электросварная прямошовная | ст. 10Г2ФБЮ | ГОСТ 10704-91 | В наличии | ||
| Труба электросварная прямошовная | ст. | в усиленной изоляции | В наличии | ||
| Труба электросварная прямошовная | ст. 10Г2ФБЮ | в ППУ ПЭ | В наличии | ||
| Труба электросварная прямошовная | ст. 10Г2ФБЮ | в ППУ ОЦ | В наличии | ||
| Труба электросварная прямошовная | ст. 10Г2ФБЮ | в ВУС | В наличии | ||
| Труба электросварная прямошовная | ст. 10Г2ФБЮ | в 3-х слойной изоляции | В наличии | ||
| Труба электросварная прямошовная | ст. 10Г2ФБЮ | в 2-х слойной изоляции | В наличии | ||
| Труба электросварная прямошовная | ст. 10Г2ФБЮ | В наличии | |||
| Труба электросварная прямошовная | ст. 10 | ГОСТ 10706-76 | В наличии | ||
| Труба электросварная прямошовная | ст. 10 | ГОСТ 10705-80 | В наличии | ||
| Труба электросварная прямошовная | ст. 10 | ГОСТ 10704-91 | В наличии | ||
| Труба электросварная прямошовная | ст. 10 | в усиленной изоляции | В наличии | ||
| Труба электросварная прямошовная | ст. 10 | в ППУ ПЭ | В наличии | ||
| Труба электросварная прямошовная | ст. 10 | в ППУ ОЦ | В наличии | ||
| Труба электросварная прямошовная | ст. 10 | в ВУС | В наличии | ||
| Труба электросварная прямошовная | ст. 10 | в 3-х слойной изоляции | В наличии | ||
| Труба электросварная прямошовная | ст. 10 | в 2-х слойной изоляции | В наличии | ||
| Труба электросварная прямошовная | ст. 10 | В наличии | |||
| Труба электросварная прямошовная | ст. 09Г2С | ГОСТ 10706-76 | В наличии | ||
| Труба электросварная прямошовная | ст. 09Г2С | ГОСТ 10705-80 | В наличии | ||
| Труба электросварная прямошовная | ст. 09Г2С | ГОСТ 10704-91 | В наличии | ||
| Труба электросварная прямошовная | ст. 09Г2С | в усиленной изоляции | В наличии | ||
| Труба электросварная прямошовная | ст. 09Г2С | в ППУ ПЭ | В наличии | ||
| Труба электросварная прямошовная | ст. 09Г2С | в ППУ ОЦ | В наличии | ||
| Труба электросварная прямошовная | ст. 09Г2С | в ВУС | В наличии | ||
| Труба электросварная прямошовная | ст. 09Г2С | в 3-х слойной изоляции | В наличии | ||
| Труба электросварная прямошовная | ст. 09Г2С | в 2-х слойной изоляции | В наличии | ||
| Труба электросварная прямошовная | ст. 09Г2С | В наличии | |||
| Труба электросварная прямошовная | ГОСТ 10706-76 | в усиленной изоляции | В наличии | ||
| Труба электросварная прямошовная | ГОСТ 10706-76 | в ППУ ПЭ | В наличии | ||
| Труба электросварная прямошовная | ГОСТ 10706-76 | в ППУ ОЦ | В наличии | ||
| Труба электросварная прямошовная | ГОСТ 10706-76 | в ВУС | В наличии | ||
| Труба электросварная прямошовная | ГОСТ 10706-76 | в 3-х слойной изоляции | В наличии | ||
| Труба электросварная прямошовная | ГОСТ 10706-76 | в 2-х слойной изоляции | В наличии | ||
| Труба электросварная прямошовная | ГОСТ 10706-76 | В наличии | |||
| Труба электросварная прямошовная | ГОСТ 10705-80 | в усиленной изоляции | В наличии | ||
| Труба электросварная прямошовная | ГОСТ 10705-80 | в ППУ ПЭ | В наличии | ||
| Труба электросварная прямошовная | ГОСТ 10705-80 | в ППУ ОЦ | В наличии | ||
| Труба электросварная прямошовная | ГОСТ 10705-80 | в ВУС | В наличии | ||
| Труба электросварная прямошовная | ГОСТ 10705-80 | в 3-х слойной изоляции | В наличии | ||
| Труба электросварная прямошовная | ГОСТ 10705-80 | в 2-х слойной изоляции | В наличии | ||
| Труба электросварная прямошовная | ГОСТ 10704-91 | в усиленной изоляции | В наличии | ||
| Труба электросварная прямошовная | ГОСТ 10704-91 | в ППУ ПЭ | В наличии | ||
| Труба электросварная прямошовная | ГОСТ 10704-91 | в ППУ ОЦ | В наличии | ||
| Труба электросварная прямошовная | ГОСТ 10704-91 | в ВУС | В наличии | ||
| Труба электросварная прямошовная | ГОСТ 10704-91 | в 3-х слойной изоляции | В наличии | ||
| Труба электросварная прямошовная | ГОСТ 10704-91 | в 2-х слойной изоляции | В наличии | ||
| Труба электросварная прямошовная | в усиленной изоляции | В наличии | |||
| Труба электросварная прямошовная | в ППУ ПЭ | В наличии | |||
| Труба электросварная прямошовная | в ППУ ОЦ | В наличии | |||
| Труба электросварная прямошовная | в ВУС | В наличии | |||
| Труба электросварная прямошовная | в 3-х слойной изоляции | В наличии | |||
| Труба электросварная прямошовная | в 2-х слойной изоляции | В наличии | |||
| Труба электросварная прямошовная 920хст. 3ПССП | В наличии | ||||
| Труба электросварная прямошовная 920хст. 20 | В наличии |
3ПССП”>Сталь 17Г1С: характеристики, свойства, аналоги
Сталь марки 17Г1С – низколегированная сталь, применяемая для изготовления сварных и несварных металлоконструкций строительного и машиностроительного назначения. Такие изделия в основном используются без дополнительной термической обработки.
Классификация : Низколегированная конструкционная сталь.
Продукты : плиты и листы, прокат в рулонах и листах, полуфабрикаты, сортовой прокат и фасонные изделия.
Химический состав стали 17Г1С по ГОСТ 19282, %
С | Си | Мн | Никель | С | Р | Кр | Медь | Н |
0,15-0,20 |
0,4-0,6 |
1,15-1,6 |
≤0,3 |
≤0,04 |
≤0,035 |
<0,3 |
<0,3 | |
Механический состав стали 17Г1С по ГОСТ 19282, %
Толщина проката, мм | Предел текучести минимальный, МПа | Минимальное временное сопротивление, МПа | Минимальное относительное удлинение, % |
≤ 5 | 355 | 510 | 23 |
> 5 ≤ 10 | 355 | 510 | 23 |
> 10 ≤ 20 | 345 | 510 | 23 |
Сталь 17Г1С аналоги
Германия | 1. |
Япония | SM490A, SM490B, SM490C, SM490YA, SM490YB, SM50A, SM520B, SM520C, STK490, STKM16C, STKR490 |
Франция | Э36-3, Э36-4, С355ДЖ0, С355ДЖ2Г3, С355К2Г3 |
Великобритания | 1449-5035HR, 1449-5035HS, 4360-50C, 4360-50D, CEW5, ERW5, Fe510D1FF, S355J0, S355J2G3, SAW5 |
Канада | 350 Вт, 350 Вт |
ЕС | 1.0117, Fe52CFN, Fe52DFN, S235J2G4, S335JO, S355, S355J2G3 |
Италия | Fe510, Fe510B, Fe510C, Fe510CFN, Fe510D, FeE420, S355J0, S355J2G3, S355JR |
Бельгия | ФЭ510Д1ФФ |
Испания | АЭ355Д, Фе510Д1ФФ, С355ДЖ2Г3, С355ДЖ2Г4 |
Китай | 16Mn, 16MnDR, 16Mng, 16MnL, 16MnR, HP345 |
Швеция | 2132, 2133, 2134, 2172, 2174 |
Болгария | С355ДЖ2Г3 |
Венгрия | Б50. |
Польша | 16Г2, 18Г2, 18Г2А, 18Г2АА, Г355 |
Румыния | ОЛ52.3, ОЛ52.4 |
Чехия | 11438, 11483, 11523 |
Австрия | Ст52Ф |
Южная Корея | СТКМ16С |
0570, Фе510Д1, П355Н, С355ДЖ0, С355ДЖ2Г3, Ст52-3, Ст52-3Г
36, Фе355КФФ, С355ДЖ2Г3
Применение
Сталь марки 17Г1С применяется для изготовления металлоконструкций, а также деталей, предназначенных для работы под давлением и при температурах от -40ºС до +475ºС, в том числе элементов трубопроводов, фланцев и сварных соединений.
Сварка
Сталь марки 17Г1С пригодна для сварки любым способом и без ограничений.
Сталь 17Г1С (17Г1С-У) / Ауремо
03CrNiСталь сталь 05Г1Б сталь 06Г2АФ сталь 06Г2МФБ сталь 06Г2ФР сталь 06CGSY Сталь 07ГБУ Сталь 07ГФБ (07ГФБ-У) сталь 08Г1НФБ Сталь 08Г2МФ (08Г2МФА) сталь 08Г2С сталь 08Г2СФБ Сталь 08Г2Т (08Г2Т-У) сталь 08Г2ФБТ сталь 08ГБУ Сталь 08ГБУТР Сталь 09Г2 Сталь 09Г2Д Сталь 09Г2С (09Г2СА) Сталь 09Г2СД Сталь 09Г2ФБ (09Г2БТ) сталь 09ГБУ сталь 09ГНФБ Сталь 09ГСНБЦ сталь 09CrNi2Ab сталь 10Г2Б Сталь 10Г2БД сталь 10Г2БТУ Сталь 10Г2С1 Сталь 10Г2С1Д сталь 10Г2СБ сталь 10Г2СФБ сталь 10Г2Т сталь 10Г2ФБ сталь 10Г2ФБЮ сталь 10ГНБ Сталь 10ГС2 сталь 10ГТ Сталь 10ХГСН1Д (СХЛ-45) сталь 10XDP Сталь 10ХН1М (ВК-1А) сталь 10ХНДМ сталь 10ХНДП Сталь 10ХСНД (СХЛ-4) Сталь 12Г (12ГА) Сталь 12Г2АФ Сталь 12Г2Б Сталь 12Г2С Сталь 12Г2СБ Сталь 12Г2СМФ Сталь 12Г2СМФАУ сталь 12ГН2МФАу сталь 12НДУ Сталь 12ГС (Св-12ГС) сталь 12ГСБ сталь 12ГФ сталь 12ХГДАФ сталь 12ХСНД Сталь 13Г1С (13Г1С-У) Сталь 13Г1СБ (13Г1СБ-У) сталь 13Г2АФ сталь 13ГДФ Сталь 13ГС (13ГС-У) Сталь 13ГФ (13ГФА) Сталь 14Г2 Сталь 14Г2АФ Сталь 14Г2АФД Сталь 14ГС Сталь 14ГФ Сталь 14ХГМДЦ Сталь 14ХГС Сталь 15Г2АФД (15Г2АФДпс) сталь 15Г2СФ сталь 15Г2СФД сталь 15Г2ФБЮ сталь 15ГС сталь 15ГФ сталь 15ГФД сталь 15ХДП сталь 15ХСНД Сталь 16Г (16ГА) сталь 16Г2АФ Сталь 16Г2АФД Сталь 16Г2СФ (16Г2САФ) сталь 16ГД сталь 16ГМЮЧ сталь 16ГС сталь 16ГФБ Сталь 16Д Сталь 17Г1С (17Г1С-У) Сталь 17ГС Сталь 18Г2АФ (18Г2АФпс) Сталь 18Г2АФД (18Г2АФДпс) сталь 18Г2С Сталь 18ЮТ (Ч-33) Сталь 19ЮФТ (Ч47) Сталь 1Х2М1 Сталь 20Г2С сталь 20ГС Сталь 20ГС2 Сталь 20ГСФ (20GSFL) Сталь 20Х2Г2СР Сталь 20ХГ2Ц Сталь 20ХГСС2 Сталь 22Г2 сталь 22ГЮ Сталь 22С Сталь 22Х3Г2АУ Сталь 22Х3Г2П Сталь 23Х2Г2Т Сталь 25Г2С Сталь 25ГС Сталь 25С2П Сталь 27ГС Сталь 28Г2С1Д Сталь 28Г2СФБ (28Г2СФБД) Сталь 28С Сталь 30ХС2 Сталь 32Г2РПс Сталь 35ГС сталь 45ХГМА Сталь 80С Сталь СВС-690 (Северсталь-690) Сталь X56
Обозначение
| Наименование | Значение |
|---|---|
| Обозначение ГОСТ Кириллица | 17Г1С |
| Обозначение ГОСТ Латинская | 17G1C |
| Транслитерация | 17Г1С |
| Химические элементы | 17Мн1С |
| Имя | Значение |
|---|---|
| Обозначение ГОСТ Кириллица | 17Г1С-У |
| Обозначение ГОСТ Латинская | 17G1C-U |
| Транслитерация | 17Г1С-У |
| Химические элементы | 17Мн1С-С |
Описание
Сталь 17Г1С применяется: для изготовления сварных конструкций и деталей, работающих под давлением при температуре от -40 до +475 °С; части и элементы трубопроводов паровых и водогрейных атомных электростанций (АЭС), с расчетной температурой не выше 350 °С при рабочем давлении не более 2,2 МПа (22 кгс/см 2 ), переходы приварные, фланцы, тройники приварные и другая арматура трубопроводов, а также с температурой эксплуатации от -40 °С до +350 °С; труб электросварных прямошовных группы прочности К52 для строительства газопроводов, нефтепроводов и нефтепроводов, тепловых электростанций и тепловых сетей, а также газонефтепроводов повышенной коррозионной стойкости из природной стали (ПЛ-1, ПЛ-2) с повышенным ресурсом эксплуатация; трубы экспандированного прямошовные электросварные, предназначенные для сооружения трубопроводов высокого давления; спирально-сварные, наружным диаметром 720, 820, 1020 и 1220 мм с наружным антикоррозионным покрытием для работы под давлением до 7,4 МПа (75 кгс/см 2 ), предназначенные для трубопроводов, транспортирующих неагрессивно-активный газ.
Примечание
Сталь низколегированная силикомарганцевая. Степень раскисления — сп. Сталь
17Г1С обеспечивает марки прочности листового, универсального широкополосного проката и гнутого профиля КП 345 с толщиной листа от 10 до 20 мм., КП 355 с толщиной листа до 10 мм. без использования дополнительной упрочняющей обработки.
При закалочной обработке (регламентной или контролируемой прокатке или ускоренном охлаждении) прокату подвергается сечение от 20 до 60 мм. СР 315 и СР 325 сечением от 10 до 32 мм. КП 345 и сечением от 10 до 20 мм. КП 355. При применении закалки с отпускным прокатом идет сечение 10−20 мм. КП375.
Стандарты
| Наименование | Код | Стандарты | |
|---|---|---|---|
| Классификация, номенклатура и общие нормы | В20 | ГОСТ 19281-89 | |
| Трубы стальные и соединительные детали к ним | В62 | ГОСТ 20295-85, ГОСТ 24950-81, СТО 79814898 105-2008, ТУ 1104-138100-357-02-96, ТУ 14-3-1138-82, ТУ 14-3-1698-2000, ТУ 14-3 -684-77, ТУ 14-158-153-05, ТУ 1303-002-08620133-01, ТУ 14-158-146-2004, ТУ 14-3-1573-96, ТУ 14-3-620-77, ТУ У 27. 2-001 | -016-2007, ТУ 1303-007-12281990-2015 |
| Листы и полосы | В23 | ГОСТ 82-70, ГОСТ 5520-79, ГОСТ 19903-74, ГОСТ 19282-73, ГОСТ 19903-90, ТУ 14-1-4632-93 | |
| Прокат сортовой и фасонный | В22 | ГОСТ 8278-83, ГОСТ 8281-80, ГОСТ 8282-83, ГОСТ 8283-93, ГОСТ 9234-74, ГОСТ 11474-76 | |
| Листы и полосы | В33 | ТУ 14-1-1921-76, ТУ 14-1-1950-2004, ТУ 14-1-2917-80, ТУ 14-1-5241-93, ТУ 14-1-4431-88 | |
| Прокат сортовой и фасонный | В32 | ТУ 14-136-367-2008 |
Химический состав
| Стандарт | С | С | Р | Мн | Кр | Си | Ni | Fe | Медь | Н | Как | Ал | В | Ти | № | Се |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ТУ 14-1-1921-76 | 0,15-0,2 | ≤0,025 | ≤0,03 | 1,15-1,55 | ≤0,3 | 0,4-0,6 | ≤0,3 | Остальные | ≤0,3 | ≤0,012 | ≤0,08 | ≤0,05 | – | ≤0,03 | – | ≤0,03 |
| ТУ 14-1-1950-2004 | ≤0,2 | ≤0,02 | ≤0,025 | ≤1,55 | ≤0,3 | ≤0,6 | ≤0,3 | Остальные | ≤0,3 | ≤0,012 | ≤0,08 | ≤0,05 | – | ≤0,03 | – | – |
| ГОСТ 19282-73 | 0,15-0,2 | ≤0,04 | ≤0,035 | 1,15-1,6 | ≤0,3 | 0,4-0,6 | ≤0,3 | Остальные | ≤0,3 | ≤0,008 | ≤0,08 | ≤0,05 | – | ≤0,03 | – | – |
| ТУ 14-3-1138-82 | 0,15-0,2 | ≤0,02 | ≤0,025 | 1,15-1,55 | ≤0,3 | 0,4-0,6 | ≤0,3 | Остальные | ≤0,3 | – | – | 0,015-0,05 | – | – | – | – |
| ТУ 14-158-146-2004 | ≤0,18 | ≤0,015 | ≤0,02 | 1,15-1,5 | – | 0,4-0,6 | – | Остальные | – | ≤0,012 | – | – | ≤0,08 | – | ≤0,07 | – |
| ТУ 14-3-1573-96 | 0,15-0,2 | ≤0,03 | ≤0,035 | 1,15-1,55 | ≤0,3 | 0,4-0,6 | ≤0,3 | Остальные | ≤0,3 | ≤0,012 | – | – | – | – | – | – |
Fe является основой.
По ГОСТ 19282-73 допускается модифицирование стали кальцием и редкоземельными элементами из расчета введения в металл не более 0,02 % кальция и 0,05 % редкоземельных элементов.
По ГОСТ 19281-89 и ГОСТ 19282-73 допускается добавка алюминия и титана из расчета массовой доли в алюминиевом прокате – не более 0,050 %, титана – не более 0,030 %.
По ГОСТ 5520-79 массовая доля мышьяка может быть до 0,15 % при выплавке стали из керченской руды, при этом массовая доля фосфора не должна быть более 0,030 %. По требованию потребителя массовая доля серы не должна превышать 0,025, 0,030 или 0,035 %, а фосфора 0,030 или 0,035 %. При выплавке стали в электропечах массовая доля азота должна быть ≤ 0,012 %.
По ТУ 14-1-1921-76 вместо Се допускается введение Са≤0,020%.
По ТУ 14-1-1950-2004 химический состав представлен для стали марки 17Г1С-У. В стали марки 17Г1С-У производства АО «МК «Азовсталь», предназначенной для производства труб диаметром 1020 мм для транспортировки малосернистого газа, массовая доля серы не должна превышать 0,007 %, фосфора — 0,020 %.
Для нефтегазопроводов повышенной коррозионной стойкости с повышенным сроком службы листы изготавливают из натуральной легированной стали марки 17Г1С-У:
– первая категория – с массовой долей хрома и никеля 0,20-0,50 %, фосфора – не более 0,030 %;
– вторая категория – с массовой долей хрома и никеля 0,20-0,50%, меди – 0,15-0,35% и фосфора – не более 0,030%.
Сталь марки 17Г1С-Ю раскисленная алюминием и титаном, суммарная массовая доля которых (на ковшовой пробе) должна быть в пределах 0,015-0,075 %, при этом массовая доля алюминия не должна быть более 0,06 %. Для глобулизации серных включений допускается добавка церия или кальция. Массовая доля церия или кальция не должна быть более 0,03% и 0,02% соответственно. Углеродный эквивалент должен быть не более 0,46, а для производства труб диаметром 1020 мм для транспортировки малосернистого газа не более 0,42.
По ТУ 14-3-1138-82 химический состав приведен для стали марки 17Г1С-У. Химический состав стали и эквивалент углерода принимаются по сертификату поставщика листового проката.
В таблице указано допустимое остаточное содержание никеля, хрома, меди и алюминия. Допускается для глобулирования сернистых включений обработка стали добавками церия (до 0,03 %) и кальция (до 0,03 %) соответственно. В отдельных партиях допускается содержание марганца до 1,60 %, ванадия до 0,10 %, азота до 0,02 %. Допускается поставка отдельных плавок стали с суммарным содержанием остаточного алюминия и титана в пределах 0,010-0,060 % при условии обеспечения требуемых механических свойств.
По ТУ 14-3-1573-96 химический состав приведен для стали марки 17Г1С. Сталь марки 17Г1С-У отличается по химическому составу: C ≤ 0,20 %, Mn ≤ 1,55 %, Si ≤ 0,60 %, Al ≤ 0,060 %, S ≤ 0,020 %, P ≤ 0,025 %. Углеродный эквивалент для обеих марок Se ≤ 0,46%. В отдельных плавках из стали марки 17Г1С-У допускается: массовая доля марганца до 1,80 %, при этом Se ≤ 0,44; массовая доля ванадия ≤ 0,10 % и (или) ниобия ≤ 0,070 %. Суммарная массовая доля алюминия и титана в стали марки 17Г1С-У должна быть в пределах 0,015-0,075 %.
Согласно ТУ 14-158-146-2004 химический состав приведен для 1-го разряда ковшового испытания труб из стали марок 17Г1С, 17Г1С ПЛ-1, 17Г1С ПЛ-2, 17Г1С-У, предназначенных для производство труб класса прочности К52 и стали 17Г1С-У, для производства труб класса прочности К55. Ниобий и ванадий необязательны и вводятся в сталь расчетным путем по согласованию изготовителя с потребителем.
Механические характеристики
| Сечение, мм | с Т |с 0,2 , МПа | σ B , МПа | г 5 , % | кДж/м 2 , кДж/м 2 |
|---|---|---|---|---|
| Трубы электросварные прямошовные ТУ 1303-002-08620133-01 в состоянии поставки (в разрезе указана толщина стенки) | ||||
| 10-20 | ≥345 | 510-660 | ≥23 | ≥390 |
| 6-10 | ≥355 | 510-660 | ≥23 | ≥440 |
| 7-16 | 365-460 | 510-630 | ≥23 | ≥490 |
Прокат толстолистовой по ТУ 14-1-5241-93. | ||||
