18 хг сталь: Легированная сталь характеристики, свойства

alexxlab | 27.01.2023 | 0 | Разное

Содержание

18ХГТ – Легированная конструкционная сталь.

Главная / Конструкционная сталь / Конструкционная легированная сталь / Сталь 18ХГТ

Конструкционная сталь

Характеристика стали марки 18ХГТ

18ХГТ – Конструкционная легированная качественная хромомарганцовая сталь.

Сталь изготавливается с нормируемой прокаливаемостью.

Сваривается без ограничений, кроме химико-термически обработанных деталей. Способы сварки: РДС, КТС.

Нашла свое применение для производства улучшаемых или цементируемых деталей ответственного назначения, от которых требуется повышенная прочность и вязкость сердцевины, а также высокая поверхностная твёрдость, работающих под действием ударных нагрузок.

Расшифровка стали марки 18ХГТ

Расшифровка стали 18ХГТ: обозначение этих марок сталей начинается словом «Сталь». Следующие две цифры указывают на среднее содержание углерода в сотых долях процента, цифры 18 обозначают содержание его около 0,18 процента. Буквы после содержания углерода обозначают долю содержания элементов раскисления стали, в нашем случае Х – хром до 1%, буква Г – марганец до 1%, Т – титана до 1%.

Поставка 18ХГТ

Листы и полосы	В23	ГОСТ 103-2006
Сортовой и фасонный прокат	В32	ГОСТ 1051-73, ГОСТ 4543-71, ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 14955-77, TУ 14-1-5414-2001, TУ 14-1-2118-77, TУ 14-1-3238-81, TУ 14-11-245-88, TУ 14-1-3238-2006, TУ 14-1-1271-75, TУ 14-1-5228-93, TУ 14-136-367-2008
Сортовой и фасонный прокат	В22	ГОСТ 1133-71, ГОСТ 8319.0-75, ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 2879-2006
Болванки. Заготовки. Слябы	В31	ОСТ 3-1686-90, TУ 14-1-4944-90
Обработка металлов давлением. Поковки	В03	ОСТ 5Р.9125-84, СТ ЦКБА 010-2004
Листы и полосы	В33	TУ 14-1-3571-83

Химический состав стали 18ХГТ

Стандарт

ГОСТ 4543-71

17-0.23

до 0.035

0.8-1.1

1-1.3

0.17-0.37

до 0.3

до 0.05

0.03-0.09

до 0.15

до 0.2

По ГОСТ 4543-71 регламентировано содержание в высококачественной стали: P≤0,025%; S≤0,025%; Сu≤0,30%; в особовысококачественной стали: P≤0,025%; S≤0,015%; Сu≤0,25%. По ТУ 14-1-3238-81 химический состав приведен для стали марки 18ХГТА.

Температура критических точек 18ХГТ

Критическая точка	Температура
Ac₁	740
Ac₃(Ac_m)	825
Ar₃(Arc_m)	730
Ar₁	650

Mn = 360

Механические свойства стали 18ХГТ

ГОСТ	Состояние поставки, режим термообработки	Сечение, мм	σ_0,2(МПа)	σ_в(МПа)	δ₅ (%)	ψ %	KCU (кДж / м²)	HB (HRC_э), не более
ГОСТ 4543-71	Нормализация 880-950 °С. Закалка 870 °С, масло. Отпуск 200 °С, воздух или вода	Образцы	880	980	9	50	78
ОСТ 23.4.125-77	Нормализация 930-960 °С. Цементация 920-950 °С. Закалка 825-840 °С, масло. Отпуск 180-200 °С		360	640				157-207
ОСТ 23.4.125-77		50	800	1000	9			Сердцевина 285 Поверхность (57-63)
	Цементация 920-950 °С, воздух. Закалка 820-860 °С, масло. Отпуск 180-200 °С, воздух	20	930	1180	10	50	78	Сердцевина 341 Поверхность (53-63)
		60	780	980	9	50	78	Сердцевина 240-300 Поверхность (57-63)

Механические свойства стали 18ХГТ при нормальных температурах

Вид поставки	Размер	Напр.	s_в	s_T	d₅	y	KCU	Термообработка
–	мм	–	МПа	МПа	%	%	кДж / м²	–
Пруток, ГОСТ 4543-71			980	885	9	50	780	Закалка и отпуск
Сталь	5		1520	1320	12	50	720	Закалка 850^oC в масле, Отпуск 200^oC на воздухе
Сталь	20		980	730	15	55	1130	Закалка 850^oC в масле, Отпуск 200^oC на воздухе

Механические свойства стали 18ХГТ в зависимости от сечения

Сечение, мм	σ_0,2 (МПа)	σ_в(МПа)	δ₅ (%)	ψ %	KCU (кДж / м²)	HRC_э
Закалка 850 °С в масле. Отпуск 200°С на воздухе
5	1320	1520	12	50	72
15	930	1180	13	50	78	38
20	730	980	15	55	113	30
25	690	980	19	50	93	28

Механические свойства стали 18ХГТ в зависимости от температуры отпуска

Температура отпуска, °С	σ_0,2 (МПа)	σ_в(МПа)	δ₅ (%)	ψ %	KCU (кДж / м²)	HRC_э
Закалка 880 °С в масле
200	1150	1370	11	57	98	41
300	1150	1330	10	57	78	41
400	1150	1210	9	57	78	40
500	950	940	15	66	144	32
600	720	780	20	73	216	22

Физические свойства стали 18ХГТ

Tемпература	E 10^{– 5}	a 10⁶	l	r	C	R 10⁹
Град	МПа	1/Град	Вт/(м·град)	кг/м³	Дж/(кг·град)	Ом·м
20	2. 11		37	7800
100	2.05	10	38		495
200	1.97	11.5	38		508
300	1.91	12.3	37		525
400	1.76	12.8	35		537
500	1.68	13.3	34		567
600	1.55	13.6	31		588
700	1.36		30		626
800	1.29		29		705

Технологические свойства стали 18ХГТ

Свариваемость:	без ограничений.
Флокеночувствительность:	не чувствительна.
Склонность к отпускной хрупкости:	малосклонна.

Твердость марки 18ХГТ

Твердость 18ХГТ после отжига, ГОСТ 4543-71	HB 10^-1 = 217 МПа
Твердость 18ХГТ нагартованного, ГОСТ 4543-71	HB 10^-1 = 229 МПа

Зарубежные аналоги

Германия	20MnCr5G
Франция	20MC5
Китай	20CrMnTi
Болгария	18ChGT
Польша	18HGT
Румыния	20TiMnCr12, 21TiMnCr12q
Чехия	14223

Предел выносливости стали 18ХГТ

σ_-1, МПА	J_-1, МПА	n	Состояние стали и термообработка
490	294		Образец сечением 50 мм, σ_0,2=780 МПа, σ_в=980 МПа, HB 240-300
637		106	Цементация 960 °С, закалка 840 °С, масло, отпуск 180-200 °С, HB 240-300
	480	5*10⁶	Нормализация 1100 °С, подстуживание до 870 °С, закалка в масле, отпуск 200 °С, HB 415

Ударная вязкость стали 18ХГТ KCU, (Дж/см2)

Температура +20 °С	Температура -20 °С	Температура -40 °С	Температура -60 °С
114	101	93	85

Прокаливаемость стали 18ХГТ (ГОСТ 4543-71)

Расстояние от торца, мм										Примечание
1,5	3	4,5	6	7,5	9	12	15	18	21	Закалка 900 °С
41,5-50,5	39,5-49,5	36,5-47,5	33-46	30-44,5	27,5-42,5	24,5-39,5	23-37,5	35,5	84	Твердость для полос прокаливаемости, HRC_э

Количество мартенсита, %	Критическая твердость, HRCэ	Критический диаметр в воде, мм	Критический диаметр в масле, мм
50	32-36	33-82	12-52
90	38-43	23-48	6-24

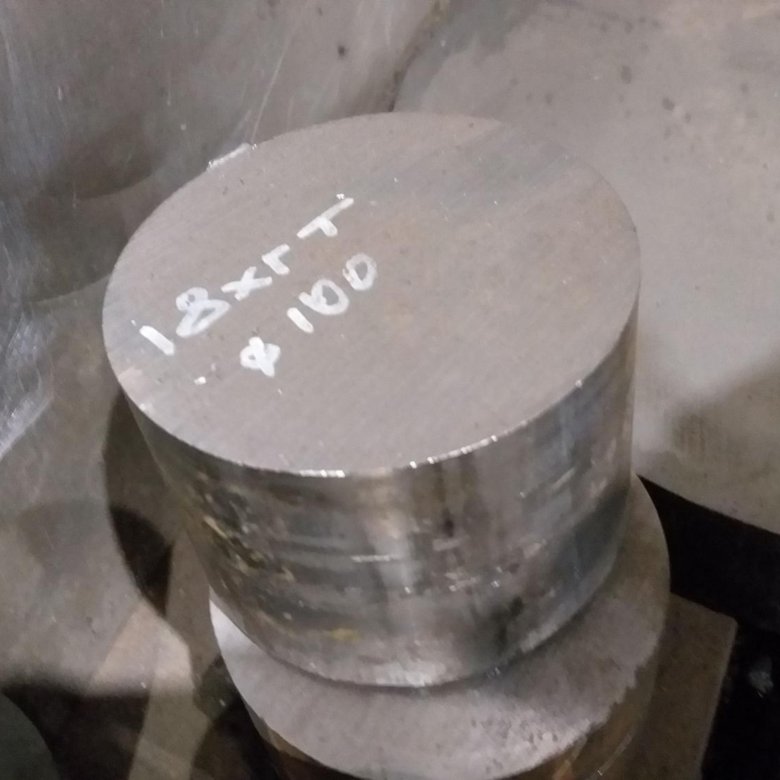

Сталь 18ХГТ Москва и Московская область

Сталь имеет широкий спектр применения в машиностроении, производственной отрасли, строительстве, судостроении, авиастроении и многих других сферах промышленности. Существует множество марок сталей, большинство из них производятся на заказ, есть марки которые постоянно находятся на складе ввиду регулярного спроса. Компания Ресурс реализует сталь 18ХГТ напрямую от производителя. При постоянном спросе мы готовы предложить взаимовыгодные условия поставки многих марок стали. В том числе и 18ХГТ.

Выгодная цена на марку 18ХГТ определяется минимальной наценкой и отсутствием посредников. Мы несем полную ответственность за поставленный материал и гарантируем качество поставки. Стоимость продукции определяется складскими и логистическими затратами, мы имеем возможность поставки стали напрямую с завода производителя, это дает возможность нашим клиентам вести стабильно свой бизнес.

Купить 18ХГТ цена в г.Электросталь

Цена на сталь 18ХГТ определяется персонально с каждой организацией, взвешивается потребность и детали сделки, формы оплаты, складирования и логистики. Менеджеры компании Ресурс ведут открытый диалог сопровождая сделку от производства до поставки материала заказчику. Полный контроль дает полную картину заказчику на любом этапе производства и поставки.

Заказ и доставка

Логистика один из основных этапов поставки стали 18ХГТ заказчику. Профессионализм наших менеджеров, работа с ведущими логистическими компаниями России и имея в своем распоряжении свой автопарк, Мы гарантированно в сроки поставляем продукцию в любую точку нашей Родины.

Конструкционная сталь
Инструментальная сталь

Марка 18ХГТ. Сталь конструкционная легированная 18ХГТ | Ленстальинвест

12Г2 для холодной штамповки, в том числе для вытяжки

12Х2НВФА для изготовления тонколистового проката, применяемого в термически обработанном состоянии

10Г2 Крепежные и другие детали, работающие при температуре от —70 °С под давлением.

12Х2Н4А Зубчатые колеса, валы, ролики, поршневые пальцы и другие крупные особо ответственные цементуемые детали, к которым предъявляются требования высокой прочности, пластичности и вязкости сердцевины и поверхностной твердости, работающие под действием ударных нагрузок или при отрицательных температурах до -120 °С.

10Х2М для изготовления неответственных деталей, изготавливаемых методом холодной штамповки и высадки- заготовок деталей для АЭС

12Х2НВФМА для изготовления тонколистового проката, применяемого в термически обработанном состоянии

12ХН2 Шестерни, валы, червяки, кулачковые муфты, поршневые пальцы и другие цементуемые детали, к которым предъявляются требования высокой прочности, пластичности и вязкости сердцевины и высокой поверхностной твердости, работающие под действием ударных нагрузок и при отрицательных температурах.

12Х2НМФА для изготовления тонколистового проката, применяемого в термически обработанном состоянии

12ХН Для изготовления зубчатых венцов, зубчатых колес, пальцев и других ответственных деталей, работающих в условиях ударных и знакопеременных нагрузок

12ХН2А шестерни, валы, червяки, кулачковые муфты, поршневые пальцы и другие цементуемые детали, к которым предъявляются требования высокой прочности, пластичности и вязкости сердцевины и высокой поверхностной твердости, работающие под действием ударных нагрузок и при отрицательных температурах.

14Х2ГМР тяжелонагруженные сварные детали и узлы.

14Х2Н3МА в цементованном и улучшенном состоянии применяется для ответственных деталей, к которым предъявляются требования высокой прочности, вязкости и износостойкости, а также для деталей, подвергающихся высоким вибрационным и динамическим нагрузкам. Сталь может применяться при температуре от —70 до +450 °С.

12ХН3А Шестерни, валы, червяки, кулачковые муфты, поршневые пальцы и другие цементуемые детали, к которым предъявляются требования высокой прочности, пластичности и вязкости сердцевины и высокой поверхностной твердости, работающие под действием ударных нагрузок или при отрицательных температурах до -100 °С.

14ХГН Для изготовления крестовин кардана автомобилей

15Г После улучшения — заклепки ответственного назначения- после цементации или цианирования — поршневые пальцы, фрикционные диски, пальцы рессор, кулачковые валики, болты, гайки, винты, шестерни, червяки и другие детали с высокой твердостью и износостойкостью поверхности- без термообработки — сварные подмоторные рамы, башмаки, косынки, штуцера, втулки.

15Н2М (15НМ) Зубчатые венцы, зубчатые колеса, пальцы и другие ответственные детали, работающие в условиях ударных и знакопеременных нагрузок

15ХА Втулки, пальцы, шестерни, валики, толкатели и другие цементуемые детали, к которым предъявляется требование высокой поверхностной твердости при невысокой прочности сердцевины, детали, работающие в условиях износа при трении.

15Х втулки, пальцы, шестерни, валики, толкатели и другие цементуемые детали, к которым предъявляется требование высокой поверхностной твердости при невысокой прочности сердцевины, детали, работающие в условиях износа при трении.

15ХГН2ТА (15ХГНТА) Зубчатые венцы, шатуны, зубчатые колеса и т.д.

15ХГНМ для изготовления изделий методом холодного выдавливания и высадки и горячекатаного проката (подката, катанки) для изготовления калиброванного и со специальной отделкой поверхности проката и проволоки

15ХФ Для некрупных деталей, подвергаемых цементации и закалке с низким отпуском (зубчатые колеса, поршневые пальцы, распределительные валики, плунжеры, копиры)

16ХСН для изготовления деталей методом холодной высадки

18Х2Н4ВА в цементованном и улучшенном состоянии применяется для ответственных деталей, к которым предъявляются требования высокой прочности, вязкости и износостойкости, а также для деталей, подвергающихся высоким вибрационным и динамическим нагрузкам. Сталь может применяться при температуре от —70 до +450 °С.

18Х2Н4МА В цементованном и улучшенном состоянии применяется для ответственных деталей, к которым предъявляются требования высокой прочности, вязкости и износостойкости, а также для деталей, подвергающихся высоким вибрационным и динамическим нагрузкам. Сталь может применяться при температуре от —70 до +450 °С.

16Г2 для холодной штамповки, в том числе для вытяжки

18ХГ Для цементуемых деталей небольших сечений, работающих на трение

19Х2НВФА для изготовления тонколистового проката, применяемого в термически обработанном состоянии

19ХГН Для производства крестовин карданных валов автомобилей

20Г2 для производства инструментальной оснастки повышенной износостойкости, работающей при умеренных и значительных давлениях без разогрева режущей кромки

19Х2НМФА для изготовления тонколистового проката, применяемого в термически обработанном состоянии

20Г После улучшения — заклепки ответственного назначения- после цементации или цианирования — поршневые пальцы, фрикционные диски, пальцы рессор, кулачковые валики, болты, гайки, шестерни, червяки и другие детали с высокой твердостью и износостойкостью поверхности. Без термообработки — сварные подмоторные рамы, башмаки, косынки.

12Х2НМ1ФА для изготовления тонколистового проката, применяемого в термически обработанном состоянии

20Н2М (20НМ) Зубчатые венцы, зубчатые колеса, пальцы и другие ответственные детали, работающие в условиях ударных и знакопеременных нагрузок

20Х12Н12Г6 Для производства катанки и луженой проволоки, предназначенных для изготовления бандажей роторов электрических машин.

20Х Втулки, шестерни, обоймы, гильзы, диски, плунжеры, рычаги и другие цементуемые детали, к которым предъявляются требования высокой поверхностной твердости при невысокой прочности сердцевины, детали, работающие в условиях износа при трении.

20Х14 Для изготовления горячекатаной и холоднотянутой проволоки, предназначенной для механизированной электродуговой наплавки.

20Х17Н3М Для изготовления горячекатаной и холоднотянутой проволоки, предназначенной для механизированной электродуговой наплавки.

20Х2Н4А Шестерни, вал-шестерни, пальцы и другие цементуемые особо ответственные высоконагруженные детали, к которым предъявляются требования высокой прочности, пластичности и вязкости сердцевины и высокой поверхностной твердости, работающие под действием ударных нагрузок или при отрицательных температурах.

20ХГНМ Для изготовления деталей, подвергающихся высоким вибрационным и динамическим нагрузкам.

20ХГНТР крестовины кардана автомобилей

20ХГР Зубчатые колеса, вал-шестерни, червяки, кулачковые муфты, валики, пальцы, втулки и другие улучшаемые или цементуемые детали, работающие в условиях ударных нагрузок.

20ХГНР Зубчатые колеса, вал-шестерни, червяки, кулачковые муфты, валики, втулки и другие ответственные детали, работающие в условиях ударных нагрузок.

20ХГСА Ходовые винты, оси, валы, червяки и другие детали, работающие в условиях износа и при знакопеременных нагрузках при температурах до 200 °С.

20ХМ Для изготовления зубчатых колес коробок передач

20ХН шестерни, втулки, пальцы, детали крепежа и другие детали, от которых требуется повышенная вязкость и умеренная прокаливаемость.

20ХН2М (20ХНМ) Шестерни, полуоси, сателлиты, кулачки, шарниры и другие детали.

20ХН3А Шестерни, валы, втулки, силовые шпильки, болты, муфты, червяки и другие цементуемые детали, к которым предъявляются требования высокой прочности, пластичности и вязкости сердцевины и высокой поверхностной твердости, работающие под действием ударных нагрузок и при отрицательных температурах.

20ХНР зубчатые колеса, валы-шестерни, червяки, кулачковые муфты, валики, пальцы, втулки и другие нагруженные крупные детали, работающие в условиях ударных нагрузок.

20ХФ для некрупных деталей, подвергаемых цементации и закалке с низким отпуском (зубчатые колеса, поршневые пальцы, распределительные валики, плунжеры, копиры)

21Х2НВФА для изготовления тонколистового проката, применяемого в термически обработанном состоянии

20ХН4ФА Клапаны впуска, болты, шпильки и другие ответственные детали, работающие в коррозионной среде при повышенных температурах (300— 400 °С).

21Х2НМФА для изготовления тонколистового проката, применяемого в термически обработанном состоянии

23Х2НМФА для изготовления тонколистового проката, применяемого в термически обработанном состоянии

23Х2НВФА для изготовления тонколистового проката, применяемого в термически обработанном состоянии

25Г После улучшения — заклепки ответственного назначения- после цементации или цианирования — поршневые пальцы, фрикционные диски, пальцы рессор, кулачковые валики, болты, гайки, винты, шестерни, червяки и другие детали с высокой твердостью и износостойкостью поверхности- без термообработки — сварные подмоторные рамы, башмаки, косынки, штуцера, втулки.

25Х2ГНТА балки, болты, оси, нагруженные внутренним давлением сосуды

25Х2Н4ВА Крупногабаритные шатуны, муфты и другие детали большой вязкости и прокаливаемости

25Х2Н4МА Крупногабаритные шатуны, муфты и другие детали большой вязкости и прокаливаемости

25ХГМ зубчатые колеса коробки передач

25ХГНМТ Для изготовления деталей приборов работающих на трение- деталей вспомогательных узлов машин и приспособлений.

25ХГСА Ответственные сварные и штампованные детали, применяемые в улучшенном состоянии: ходовые винты, оси, валы, червяки, шатуны, коленчатые валы, штоки и другие детали.

27ХГР Детали ответственного назначения: кулачки шарнира переднего ведущего моста, зубчатые колеса и др.

25ХГТ Нагруженные зубчатые колеса и другие детали, твердость которых более НRСэ 59.

30Г Улучшаемые детали, к которым предъявляются требования невысокой прочности: тяги, оси, цилиндры, диски, болты, гайки, винты и другие.

30Г2 Коленчатые валы, полуоси, цапфы, рычаги сцепления, вилки переключения передач, фланцы

30Х10Г10Т Для изготовления горячекатаной и холоднотянутой проволоки, предназначенной для механизированной электродуговой наплавки.

30Х Крепежные детали для работы при температурах не выше 400 град.

30Х3МФ Детали судовых дизелей и др. детали, которые должны обладать износостойкостью при высоких давлениях-сталь подвергается азотированию, теплоустойчива до 450 град. С

30Х5 Для изготовления горячекатаной и холоднотянутой проволоки, предназначенной для механизированной электродуговой наплавки.

30ХГСН2А (30ХГСНА) Шестерни, фланцы, кулачки, пальцы, валики, оси, шпильки и другие ответственные тяжелонагруженные детали.

30ХГСНМА Для изготовления труб

30ХГТ Улучшаемые и цементуемые детали, от которых требуется высокая прочность, вязкая сердцевина и высокая поверхностная твердость, работающие при больших скоростях и повышенных удельных давлениях под действием ударных нагрузок.

30ХГСА Различные улучшаемые детали: валы, оси, зубчатые колеса, фланцы, корпуса обшивки, лопатки компрессорных машин, работающие при температуре до 200°С, рычаги, толкатели, ответственные сварные конструкции, работающие при знакопеременных нагрузках, крепежные детали, работающие при низких температурах.

30ХН2ВА Для изготовления коленчатых валов, шатунов, ответственных болтов, шпилек, специального крепежа, дисков, звездочек и других ответственных деталей, работающих в сложных условиях нагружения при нормальных, пониженных и повышенных температурах.

30ХН2ВФА Валы, цельнокованые роторы, диски, детали редукторов, болты, шпильки и другие ответственные детали турбин и компрессорных машин, работающие при повышенных температурах.

30ХГС Различные улучшаемые детали: валы, оси, зубчатые колеса, тормозные ленты моторов, фланцы, корпуса обшивки, лопатки компрессорных машин, рычаги, толкатели, ответственные сварные конструкции, работающие при знакопеременных нагрузках, крепежные детали.

30ХН2МА (30ХНМА) Коленчатые валы, шатуны, ответственные болты, шпильки, диски, звездочки и другие ответственные детали, работающие в сложных условиях нагружения при нормальных, пониженных и повышенных температурах

30ХН2МФА Валы, цельнокованые роторы, диски, детали редукторов, болты, шпильки и другие ответственные детали турбин и компрессорных машин, работающие при повышенных температурах.

30ХН3М2ФА диски паровых турбин.

30ХРА Оси, валики, рычаги, болты, гайки и другие некрупные детали, а также зубчатые колеса, валы и нагруженные шпильки

30ХН3А Венцы ведомых колес тяговых зубчатых передач электропоездов, шестерни и другие улучшаемые детали. Может применяться при температуре —80 °С (толщина стенки не более 100 мм).

33ХС Улучшаемые детали пружинного типа сравнительно небольших сечений, от которых требуется высокая прочность, износостойкость и упругость.

34ХН1М диски, вали, роторы турбин и компрессорных машин, вала экскаваторов, оси, муфты, шестерни, полумуфты, вал-шестерни, болты, сило-вые шпильки и другие особо ответственные высоконагруженные детали, к которым предьявляются высокие требования по механическим свойствам и работающие при температуре до 500 °С

34ХН1МА валы, роторы, диски парових турбин, валы-шестерни, муфты, зубчатые колеса и другие особо ответственные тяжелонагруженные детали, работающие при температуре до 500 град.С

34ХН3МА валы, роторы, диски парових турбин, валы-шестерни, муфты, зубчатые колеса и другие особо ответственные тяжелонагруженные детали, работающие при температуре до 500 град.С

35Г Тяги, оси, серьги, траверсы, рычаги, муфты, валы, звездочки, цилиндры, диски, шпиндели, соединительные муфты паровых турбин, болты, гайки, винты и другие детали, к которым предъявляются требования невысокой прочности.

34ХН3М крупные особо ответственные детали с высокими требованиями к механическим свойствам.

35Г2 Валы, полуоси, цапфы, рычаги сцепления, вилки, фланцы, коленчатые валы, шатуны, болты, кольца, кожухи, шестерни и другие детали, применяемые в различных отраслях машиностроения, к которым предъявляются требования повышенной износостойкости.

35ХГ2 для цементуемых деталей небольших сечений, работающих на трение

35Х Оси, валы, шестерни, кольцевые рельсы и другие улучшаемые детали.

35ХГН2

35ХГСА Фланцы, кулачки, пальцы, валики, рычаги, оси, детали сварных конструкций и другие улучшаемые детали сложной конфигурации, работающие в условиях знакопеременных нагрузок.

35ХГФ Валы, кулаки, звездочки, оси, рычаги, работающие в условиях трения и повышенных нагрузок в автотракторном и с/х машиностроении

36Г2С для изготовления бесшовных бурильных труб и муфт к ним, применяемых при геологоразведочном колонковом бурении.

36Х2Н2МФА (36ХН1МФА) Для крупных ответственных деталей-дисков, крепежных болтов и т. д.

38Х2Н2ВА Валы, шатуны, болты, шпильки и другие крупные особо ответственные тяжелонагруженные детали сложной конфигурации, применяемые в улучшенном состоянии

35ХН1М2ФА оси, диски, валы и другие особо ответственные крупные детали с высокими требованиями к механическим свойствам.

38Х2Н2МА (38ХНМА) Валы, шатуны, болты, шпильки и другие крупные особо ответственные тяжелонагруженные детали сложной конфигурации, применяемые в улучшенном состоянии.

38Х2Н3М ответственные детали контейнеров с высокими требованиями по механическим свойствам при повышенных температурах.

38Х2НМФ ответственные детали тяжелого и транспортного машиностроения типа осей, валов и другие высоконагруженные детали, а также детали, используемые в условиях низких температур

38Х2НМ ответственные детали тяжелого и транспортного машиностроения типа осей, валов и другие высоконагруженные детали, а также детали, используемые в условиях низких температур.

38Х2Ю (38ХЮ) трущиеся детали приборов, детали вспомогательных узлов машин и приспособлений

38ХВ Ответственные детали турбин и компрессоров

38ХГМ Для изготовления зубчатых колес коробок передач

38ХГН Детали экскаваторов, крепеж, валы, оси, зубчатые колеса, серьги и другие ответственные детали, к которым предъявляются требования повышенной прочности.

38ХМ Ответственные детали турбин и компрессоров, работающие при температуре до 400 град.С

38ХМА ответственные детали общего назначения в машиностроении.

38ХГНМ для изготовления специального крепежа, валов, осей и других ответственных деталей горно-металлургического и нефтедобывающего оборудования, к которым предъявляются требования повышенной прочности.

38ХН3МА Валы, оси, шестерни и другие крупные особо ответственные детали.

38ХН3МФА Наиболее ответственные тяжелонагруженные детали, работающие при температурах до 400 °С.

38ХА Червяки, зубчатые колеса, шестерни, валы, оси, ответственные болты и другие улучшаемые детали.

38ХС Валы, шестерни, муфты, пальцы и другие улучшаемые летали небольших размеров, к которым предъявляются требования высокой прочности, упругости и износостойкости.

40Г Оси, коленчатые валы, шестерни, штоки, бандажи, детали арматуры, шатуны, звездочки, распределительные валики, головки плунжеров и другие детали, к которым предъявляются требования повышенной прочности.

40ГР Для изготовления после улучшения — заклепок ответственного назначения- после цементации или цианирования — поршневых пальцев, фрикционных дисков, пальцев рессор, кулачковых валиков, болтов, гаек, винтов, шестерней, червяков и других деталей с высокой твердостью и износостойкостью поверхности- без термообработки — сварных подмоторных рам, башмаков, косынок, штуцеров, втулок- звеньев гусениц тракторов.

40Х Оси, валы, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, губчатые венцы, болты, полуоси, втулки и другие улучшаемые детали повышенной прочности.

40Х2Г2М Для изготовления горячекатаной и холоднотянутой проволоки, предназначенной для механизированной электродуговой наплавки.

40Г2 Оси, коленчатые валы, поршневые штоки, рычаги, распреде лительные валики, карданные валы, полуоси и другие детали.

40Х2Н2ВА Крупные изделия: валы, диски, редукторные шестерни, а также крепежные детали

40Х3Г2МФ Для изготовления горячекатаной и холоднотянутой проволоки, предназначенной для механизированной электродуговой наплавки.

40ХГНМ деталей вспомогательных узлов машин и приспособлений- деталей шасси автомобилей

40Х2Н2МА (40Х1НВА) Крупные изделия: валы, диски, редукторные шестерни, а также крепежные детали.

40ХГТР Валы, кулаки, звездочки, оси, рычаги, работающие в условиях трения и повышенных нагрузок в автотракторном и с/х машиностроении

38ХН3ВА Валы, оси, шестерни и другие крупные особо ответственные детали.

40ХМФА Шлицевые валы, щтоки, шатуны, крепежные детали трубопроводов, работающие при температуре до 400 град. С

40ХН Оси, валы, шатуны, зубчатые колеса, валы экскаваторов, муфты, валы-шестерни, шпиндели, болты, рычаги, штоки, цилиндры и другие ответственные нагруженные детали, подвергающиеся вибрационным и динами ческим нагрузкам, к которым предъявляются требования повышенной прочности и вязкости. Валки рельсобалочных и крупносортных станов для горячей прокатки металла.

40ХСН2МА для высоконагруженных деталей, не имеющих значительных концентраторов напряжения и работающих при температуре от -70 до 250°C

40ХН2МА (40ХНМА) Коленчатые валы, клапаны, шатуны, крышки шатунов, ответственные болты, шестерни, кулачковые муфты, диски и другие тяжелонагруженные детали. Валки для холодной прокатки металлов.

40ХС Валы, шестерни, муфты, пальцы и другие улучшаемые детали небольших размеров, к которым предъявляются требования высокой прочности, упругости, износостойкости.

40ХФА В улучшенном состоянии—шлицевые валы, штоки, установочные винты, траверсы, валы экскаваторов и другие детали, работающие при температуре до 400 °С- после закалки и низкого отпуска — червячные валы и другие детали повышенной износостойкости.

45Г Коленчатые валы, шатуны, оси, карданные валы, тормозные рычаги, диски трения, зубчатые колеса, шлицевые и шестеренные валы, анкерные болты.

45Г2 Валы-шестерни, коленчатые и карданные валы, полуоси, червяки, крышки шатунов, шатуны, звенья конвейерных цепей и другие крупногабаритные средненагруженные детали.

45Х Валы, шестерни, оси, болты, шатуны и другие детали, к которым предъявляются требования повышенной твердости, износостойкости, прочности и работающие при незначительных ударных нагрузках.

45Х4В3ГФ Для изготовления горячекатаной и холоднотянутой проволоки, предназначенной для механизированной электродуговой наплавки.

45ХН2МФА (45ХНМФА) Торсионные валы, коробки передач и другие нагруженные детали, работающие при скручивающих повторно-переменных нагрузках и испытывающие динамические нагрузки.

47ГТ Полуоси автомобилей.

50Г Диски трения, валы, шестерни, шлицевые валы, шатуны, распределительные валики, втулки подшипников, кривошипы, шпиндели, ободы маховиков, коленвалы дизелей и газовых двигателей и другие детали, к которым предъявляются требования повышенной прочности и износостойкости.

45ХН Коленчатые валы, шатуны, шестерни, шпиндели, муфты, болты и другие ответственные детали.

50Г2 Шестерни, диски трения, шестеренные валы и другие детали, работающие на истирание.

50Х3В10Ф Для изготовления горячекатаной и холоднотянутой проволоки, предназначенной для механизированной электродуговой наплавки.

50Х Валы, шпиндели, установочные винты, крупные зубчатые колеса, редукторные валы, упорные кольца, валки горячей прокатки и другие улучшаемые детали, к которым предъявляются требования повышенной твердости, износостойкости, прочности и работающие при незначительных ударных нагрузках.

50ХН Валки для горячей прокатки, валы-шестерни, зубчатые колеса, бандажи, коленчатые валы, шатуны, болты, выпускные клапаны и другие крупные ответственные детали.

Г13А Для изготовления горячекатаной и холоднотянутой проволоки, предназначенной для механизированной электродуговой наплавки.

50Х6ФМС Для изготовления горячекатаной и холоднотянутой проволоки, предназначенной для механизированной электродуговой наплавки.

Х6Ф1 Для изготовления лемехов плугов

50ХНМ Для изготовления горячекатаной и холоднотянутой проволоки, предназначенной для механизированной электродуговой наплавки.

Разводной гаечный ключ XG Power Heavy Duty Drop Forge Steel

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Нажмите, чтобы увеличить

2333 продажи |

4,5 из 5 звезд

€8,40

Загрузка

Включая НДС (где применимо), плюс стоимость доставки

Размер

Выберите вариант 6 дюймов 8 дюймов [Продано] 10 дюймов [Продано] 12 дюймов [Продано]

Пожалуйста, выберите опцию

Количество

1234567891011121314151617181920212223242526272829303132333435363738394041424344454647484950515253545556575859606162636465

Listed on Sep 12, 2022

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении авторских прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в отношении контента для взрослых

Товар на продажу…

не ручной работы

не винтаж (20+ лет)

не ремесленные принадлежности

запрещены или используют запрещенные материалы

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила. Расскажите нам больше о том, как этот элемент нарушает наши правила.

Все категории

Товары для рукоделия и инструменты

Xg Power Heavy Duty Drop Forge Steel Регулируемый ключ
