1А616 станок: 1А616 Станок токарно-винторезный универсальный. Паспорт, руководство, схемы, описание, характеристики

alexxlab | 09.02.1995 | 0 | Разное

Станок 1А616 с электромуфтой . Таблички, шильдики, таблица резьб и подач

Цена 950.00 грн.

Набор табличек, шильдиков для токарно-винторезного  универсального станка  1А616,  производства  Средневолжского станкостроительного завода, г. Куйбышев.

Для станков с электромуфтой.

Количество Станок 1А616 с электромуфтой . Таблички, шильдики, таблица резьб и подач

Артикул: 291 Категория: Таблички и шильды для токарных станков Метки: 1А616, бирки алюминиевые, бирки металлические, запчасти для станка 1А616, запчасти для станков, средневолжский станкостроительный завод, станок 1А616, таблиці для верстатів, таблички, таблички алюминиевые, таблички для станка, таблички для станка 1А616, таблички из алюминия, таблички металлические, шильд Бренд: ShildService

  • Описание
  • Отзывы (0)

Таблички, шильды на станок 1А616,  производства Средневолжского станкостроительного завода, СВСЗ, г.

Куйбышев.

Набор таблиц предназначен для станков 1А616, 4-ре передачи, с электромуфтой.

Токарно-винторезный станок 1А616 производился Средневолжским станкостроительным заводом с 1957 года. Он заменил в производстве устаревший станок 1616,  который производился с 1949 года — 8 лет. Затем станок 1А616 был заменен на более совершенный станок 16Б16.

Набор  состоит из 18-ти шильд, станок 1А616 , в том числе:

  • таблица подач она же таблица резьб и подач, станок 1А616,
  • табличка переключателя  коробки подач,
  • шильда завода изготовителя 1А616,
  • таблички  коробки передач 1А616.





На сайте компании ШильдСервис шильды и таблички, станок 1А616, представлены  в нескольких вариантах:

станок 1А616  с электромуфтой

станок 1А616 с механической коробкой скоростей

станок 1А616 с шестью передачами (вариант2)

станок 1А616 с шестью передачами (вариант1)



Технические характеристики изделия, станок 1А616 таблички :

Материал  — алюминий 0,5мм (1мм — по согласованию).

Состояние — новое.

Печать — термотрансферная.

Производитель: собственное производство.

Изделие долговечно и устойчиво к истиранию, предназначено для длительной эксплуатации.



Форма оплаты:
  • безналичная оплата на расчетный счет, без НДС
  • наложенный платеж, оплата при получении в офисе транспортной компании.





Основные технические характеристики,  токарно-винторезный станок 1а616

— Станок заменил в производстве модель 1616.

— Разработчик и изготовитель — Средневолжский станкостроительный завод СВСЗ, г.Куйбышев.

Основные параметры станка — в соответствии с ГОСТ 18097-93. Станки токарно-винторезные и токарные. Основные размеры. Нормы точности.

  • Наибольший диаметр заготовки типа Диск, обрабатываемой над станиной — Ø 320 мм
  • Наибольший диаметр заготовки типа Вал, обрабатываемой над суппортом — Ø 180 мм
  • Расстояние между центрами — 710 мм
  • Наибольшая длина обработки (без перестановки резцовых салазок) — 660 мм
  • Высота центров — 165 мм
  • Мощность электродвигателя — 4,5 кВт, 1440 об/мин
  • Вес станка полный — 1,5 т
Ознакомится с подробными техническими характеристиками станка 1А616 можно по ссылке  ПАСПОРТНЫЕ ДАННЫЕ СТАНОК 1А616
Посмотреть шильды для токарных станков других моделей можно в разделе  ТАБЛИЧКИ ДЛЯ ТОКАРНЫХ СТАНКОВ
Заказать набор табличек с доставкой в Европу и другие страны мира можно на нашем  специализированном сайте Shildservice. net

Токарно-винторезный станок 1А616 – Разное

Токарно-винторезный станок 1А616 – Разное – 3D Модель

Комментарии 15 Рекомендуют 38

  • krutodoma

  • ysonechko

  • MarkusV

  • ali.khajuei

  • dilya_1

  • azim86designer

  • marmorfaki

  • JulijaZh7

  • Neptune

  • deshem

  • Axtam3d

  • andy@

  • Antony1493

  • Manax

  • #Pers#

  • hani92c

  • Alla Romanova

  • Oksana18

  • djrosmag2

  • zenosem

  • Kn|ggg

  • ceravl

  • safus

  • grishin

  • 3d Vlad

  • SteamPunk

  • solomon5555

  • loyso

  • ck_petya

  • al-rassom

  • hentaly

  • ViTcore

  • novosadvlad

  • uniquevry3d

  • 3Dvz

  • Sto

  • Marsel272

  • cgalex

правила покупки

Если значок PRO

  • 1. Купите PRO доступы (минимум можно купить 2 PRO)
  • 2. Скачайте любые 3d модели со статусом PRO, когда Вам удобно

Если значок FREE и Вам не хватает 3 доступов в сутки

  • 1. Купите расширенный доступ FREE (от 1 до 12 месяцев)
  • 2. Скачайте необходимые FREE модели в кол-ве до 30 штук в день

Правила использования моделей

конструкция, технические характеристики, отзывы, цены

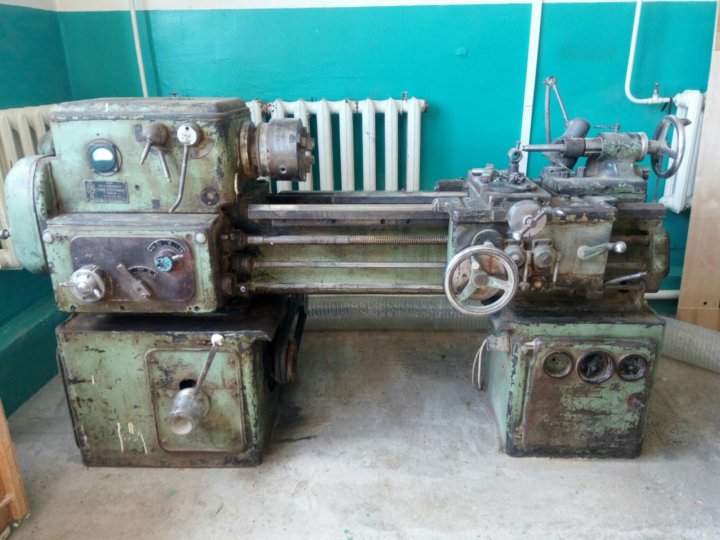

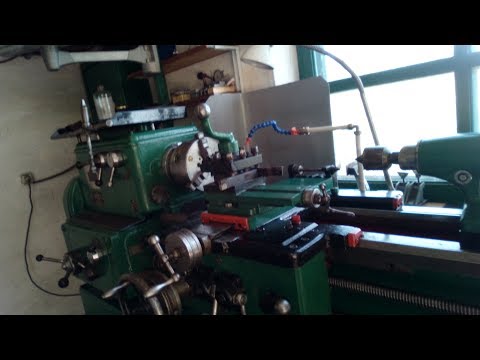

Отечественный токарный станок 1А616 выпускается с пятидесятых годов прошлого века. Модель производства Средневолжского комбайна до сих пор можно встретить на различных производственных предприятиях. Рассмотрим характеристики и особенности этой техники, а также отзывы потребителей.

Описание

Токарный станок 1А616 оснащен суппортом, перемещающимся в поперечном направлении механически на максимальное значение до 195 миллиметров. В продольной плоскости ход элемента обеспечивается винтом и роликом до предельной величины 670 мм. Параметры подачи имеют одинаковый диапазон в пределах от 0,065 до 0,91 оборотов в минуту.

Характеристики станка позволяют производить быструю замену зубчатых колес в коробке запаса сменными прецизионными деталями. Это позволяет нарезать резьбу с высочайшей точностью. Чтобы нарезать стандартную резьбу в дюймовой, модульной или метрической конфигурации, этого делать не нужно. Получение точных параметров происходит за счет включения ходового винта напрямую, минуя коробку подач.

Технические характеристики станка 1А616

Рассматриваемый агрегат предназначен для обработки заготовок компактных размеров. Оборудование имеет следующие параметры технического плана:

  • Максимальная длина шлифования 660 мм.
  • Максимальная длина заготовки – 710 мм.
  • Диаметр заготовки над опорой/рамой 180/320 мм.
  • Вес – 1,5 тонны.
  • Диаметр сквозного отверстия шпинделя 35 мм.
  • Тип наконечника резьбового по ГОСТ-6К.
  • Интервал вращения шпинделя 9-1800 об/мин.
  • Длина/ширина/высота – 2,13/1,22/1,22 м.

На станке 1А616 нарезаются резьбы следующих типов:

  • Шаг обработки с шагом 2-128.
  • Дюймовая резьба – 1-56 витков на дюйм.
  • Модульная версия – в диапазоне от 0,25 до 5,5 мм.
  • Метрическая версия 0,2-24 мм.

Обрабатываемые заготовки помещаются в штатный патрон, фиксируемый с помощью пневматических или гидравлических прижимных устройств.

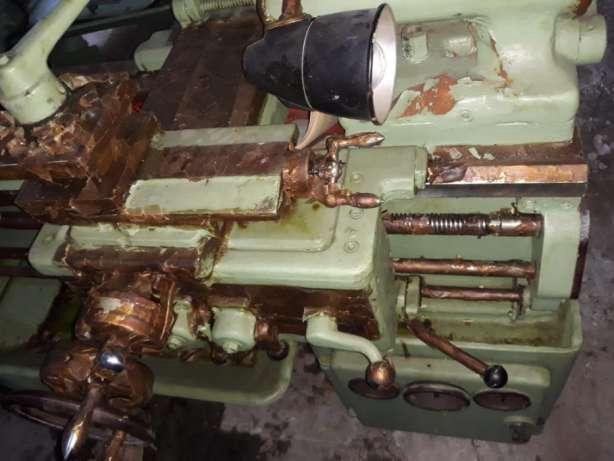

Конструкция

В состав рассматриваемого оборудования входят следующие элементы и детали:

  • Передний и задний бордюр.
  • Передняя и задняя бабки.
  • Устройство реверсивное, переборка, а также узел, отвечающий за увеличение рабочего шага.
  • Узел сменных колес.
  • Шкаф для электрооборудования.
  • Фартук с механизмом подачи.
  • Стан.
  • Коробка подачи.
  • Система охлаждения режущих инструментов.
  • Распределительная коробка.
  • Поддон для сбора стружки и отработанной охлаждающей жидкости.

Принцип работы

Металлообрабатывающие станки 1А616 работают по такому принципу:

  • Деталь перед обработкой закрепляется в патроне оснастки или между центрами.

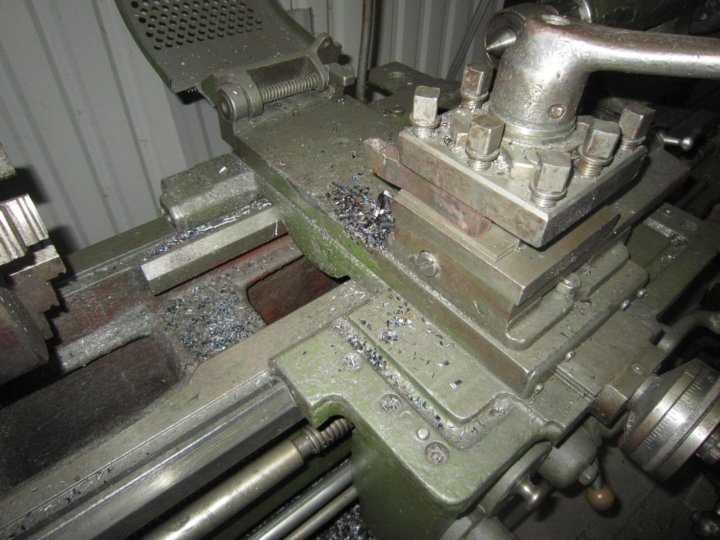

  • Резцы фиксируются в держателе на опоре. Одновременно можно установить не более четырех режущих элементов.
  • Для сверления или нарезания внутренней резьбы в пиноли задней бабки закрепляется соответствующий инструмент.
  • Основная обработка заготовки осуществляется за счет сочетания поступательно-вращательного движения фрезы и скорости детали. Данная конструкция позволяет обрабатывать цилиндрические, конические и фасонные детали, в том числе винтовые и торцевые.

На токарном станке по металлу 1А616 передача крутящего момента на шпиндель и заготовку производится с помощью ременного шкива, который размещен между опорами. При необходимости клиновой ремень можно заменить, не снимая шпиндель. В конструкции этого оборудования предусмотрен принцип раздельной передачи на суппорт. Его можно перемещать с помощью ходового винта или ролика. В обмотке двигателя участвует пускатель постоянного тока, обеспечивающий эффективное торможение привода.

Электросхема

Электрическая схема станка 1А616 включает в себя следующие элементы:

  • Предохранители.
  • Включить вход.
  • Световой элемент для освещения рабочей зоны.
  • Реле напряжения.
  • Контакторы включения и обратно.
  • Регулятор включения насоса охлаждающей жидкости.
  • Реле скорости двигателя и управление аналоговым контактором.
  • Трансформатор пониженной конфигурации.
  • Индикатор уровня нагрузки.
  • Выпрямитель.
  • Управление оборудованием коммутационного узла.

Металлообрабатывающий агрегат оснащен двумя электродвигателями, каждый из которых имеет свой функционал. Трехфазный двигатель ПА22 имеет мощность 0,12 кВт и скорость вращения 2800 оборотов в минуту. Он служит для включения насоса подачи охлаждающей жидкости в рабочую зону.

Трехфазный аналог А02-41-4 имеет номинальную мощность 4 кВт (1430 об/мин). Его назначение – обеспечение работы главного привода машины.

Промышленные модели рассчитаны на напряжение 380 В, бытовые варианты агрегатируются с электрической сетью 220 В. Под заказ возможны модификации, рассчитанные на 500 В.

Рабочий процесс

Движение подачи при работе металлообрабатывающих станков 1А616 от шпинделя до суппорта. Коробка передач способна работать с оборудованием в 48 диапазонах, официально указано 22, потому что некоторые скорости совпадают. Для продольного перемещения суппорта используется зубчатая муфта, а в поперечной плоскости – ходовой винт.

Для нарезания резьбы с шагом менее шести миллиметров суппорт и шпиндель соединяются напрямую. Обработка больших значений осуществляется с помощью элемента перечисления и промежуточного шага приращения. Основным рабочим движением рассматриваемого оборудования является режущий момент, совершаемый шпинделем с закрепленной в нем заготовкой. Кроме того, за этот процесс отвечает пара клиноременных передач и блок скоростей на 12 диапазонов.

Коробка передач

Этот важный узел токарного станка включает в себя три вала, размещенные в подшипниковых отсеках, подвижные болты с шестернями и одну активную шестерню. Скорость вращения выбирается зацеплением шестерен с разными параметрами. Динамика передается на вал, шестерни и шпиндель оборудования. Для увеличения скорости вращения шпинделя он соединен непосредственно с полым валом посредством муфты кулачкового типа.

При управлении токарным станком помните о дополнительных механических (ручных) манипуляциях. К ним относятся:

  • Поверните держатель резака и установите его в нужное положение.
  • Перемещение задней бабки с установленной пинолью.
  • Установите суппорт в требуемом положении.

Токарный станок 1А616: цена и отзывы

Стоимость рассматриваемого оборудования на вторичном рынке в зависимости от состояния, комплектации и года выпуска на вторичном рынке составляет от 40 тысяч рублей и выше.

Отзывы потребителей о станке позволяют выделить основные преимущества данного металлообрабатывающего станка. К ним пользователи относятся:

  • Многофункциональность.
  • Надежность.
  • Высокоточная обработка.

Из минусов владельцы отмечают, что многие операции нужно настраивать вручную. Кроме того, калибровка и настройка оборудования требуют участия специалиста.

Наконец

Технические возможности отечественного токарного станка 1А616, отзывы о котором приведены выше, обуславливают возможность его эксплуатации в производственных цехах для обработки заготовок большими партиями и при изготовлении единичных изделий. Агрегат может комплектоваться рабочими частями из быстрорежущих сталей, а также резцами с твердосплавными напайками. Универсальность оборудования позволяет выполнять не только точение, но и нарезание резьбы различной конфигурации.
