Насос 1Д315-50 – Все характеристики, чертежи и Цены

Характеристика	Значение
Q м³/час	320
Напор, м	50
Р, кВТ	75
N, об/мин	3000
КПД, %	82
Кавит. запас, м	<6,5
Утечка л/час	0,1 … 2

Цена: от 25300 грн

Уточняйте характеристики, цены, размеры, сроки, получайте счёт на оплату

Заводские сетевые насосы 1Д315-50 с рабочим колесом двустороннего входа – «Слобожанский Завод». Подобрать по характеристикам и купить помогут эксперты «СЛЭМЗ».

Технические характеристики насоса 1Д315-50

В Украине встречаются насосы 1Д 315-50 произведенные как украинскими, так и российскими заводами. Могут незначительно отличаться присоединительными размерами, характеристики у украинских и российских 1Д315-50 одинаковые. Маркировка до 1982 г. — 6НДС.

Таблица паспортных технических характеристик насоса 1Д 315-50 для воды. Сравнение параметров водяного насоса 1Д315-50а и Д315-50б с подрезкой рабочего колеса.

Насос	Q , м³ /час	H, м	Р, кВТ	N, об/мин	КПД, %	Кавит. запас, м	Утечка л/час	Вес, кг		Диаметр раб. колеса, мм
								насоса	агрегата
1Д315-50	315	50	56	3000	82	6,5	0,1 … 2 (0.01…0.2)х102	190	788	215
1Д315-50а	300	42	42						650	200
1Д315-50б	250	36	33						554	175

Характеристики рабочей жидкости

Таблица предельно-допустимых показателей воды для двусторонних насосов 1Д315-50.

Содержание частиц по массе, %	Размер частиц, мм	Микротвердость, ГПа	рН	Плотность, кг/м³	Вязкость,м²/с	t max, ⁰С
< 0,05	< 0,2	< 6,5	< 8,5	1000	36х10 -6	85

Габаритно-присоединительный чертеж с размерами

Чертежи габаритно-присоединительных размеров насоса 1Д315-50 и агрегата на его базе. Установочные размеры по станине согласно технического паспорта.

Насос	LxBxH	L1	l	l1	l2	l3	l4	l5	B1	h2	h3	h4	A1	A2	A3
1Д315-50	766x600x520	420	335	165	370	220	250	100	300	290	170	170	480	270	200

Типоразмер агрегата	LxBxH	L1	l	l3	B1	A	h	c	c1	n
1Д315-50	1707x600x890	1325	190	890	470	400	510	190	180	4
1Д315-50а	1607x600x805	1255		840	440	370	495
1Д315-50б	1553x600x785	1235		820	360	300	500

Размеры всасывающего и напорного патрубка

Чертеж с диаметрами патрубков водяного насоса Д, необходимых для изготовления ответных фланцев и монтажа трубопровода.

D	D1	D2	D3	D4	D5	D6	D7	d	d1	d2	n	n1
315	280	258	200	280	240	212	150	18	22	24	8	8

Графические характеристики и рабочая точка

На графике из технического паспорта насоса 1Д315-50 рабочий интервал и рабочая точка. Также приведены графики рабочих характеристик насосов 1Д315-50а и 1Д315-50б.

Подобрать по цене, надежности и производителю

Аргументы к покупке насоса 1Д315-50 у СЛЭМЗ:

• несколько вариантов цены насоса 1Д315-50 в зависимости от формы оплаты и года выпуска
• каждый насос 1Д 315-50 поставляется с гарантией, проходит испытания на стенде, жесткий ОТК
• выбор по производителям, редкие и устаревшие модели, ремонт, запчасти и производство по спецзаказу

Купить насос 1Д 315-50

Купить насос 1Д 315-50 у Слобожанского завода безопасно и легко. Проверенные насосы и надежные электродвигатели. Отправка с ближайшего склада (Харьков, Запорожье, Киев, Кировоград, Сумы). Гарантия – 12 месяцев. Любые виды ремонта насосов типа Д в наших сервисных центрах, в том числе и восстановление корпуса. 100% запчастей к стандартным и редким моделям насосов 1Д315-50.

Если вас интересует насос с большей подачей и напором перейдите к насосу 1Д315-71

Насос 1Д315-50 для води агрегат 1Д 315-50 від підприємства ТОВ ППА “Технологія”

Насос 1Д315-50

Продуктивність – 315 м3/годину

Напір – 50 м

Насосний агрегат 1Д315-50 комплектується асинхронним електричним двигуном АИР250Ѕ2 75кВт на 3000 об/хв. Якщо обточити робоче колесо насоса, щоб зменшити параметри, отримаємо насос 1Д315-50а, відповідно і електричний мотор потрібно поставити меншої потужності: обточування «а» агрегатується з АИР225М2 55/3000 (кВт/об), насос 1Д315-50б на рамі комплектується – маркування асинхронного двигуна АИР200L2 45/3000.

Маса насоса 1Д 315-50 = 195 кг

Маса агрегату 1Д 315-50 = 828 кг.

Габарити агрегату 1Д 315-50: довжина 1700 мм, ширина 600 мм, висота 900 мм

Діаметр вхідного патрубка ― 200 мм.
Діаметр напірного патрубка ― 150 мм.



Насоси і насосні установки Д, 1Д

Насос 1Д315-50 призначений для перекачування чистої води з невеликими частинками розміром до 0,3 мм, активність водню рН повинна бути в межах 7-8,5. Корпус і практично всі деталі насоса, за винятком валу, зроблені з чавуну. По конструкції насос 1Д одноступінчатий з роз’ємним корпусом, за способом розташування та експлуатації ― горизонтальний, з колесом двостороннього входу. У стандартному виконанні насос випускається з сальниковим ущільненням, ліве обертання ротора. Під замовлення ми можемо зробити поставку з торцевим ущільненням, а також ротор з правим обертанням.

Ви можете замовити у нас як сам насос окремо, насос на рамі, а також насосний агрегат в зборі з електродвигуном. Насоси виробництва України і Росії таких заводів як Ливгидромаш, Ливнынасос та інші. Електродвигун комплектується в агрегат в залежності від параметрів насоса (подача і напір), також варто звертати увагу на вимоги вибухобезпеки насосного агрегату. По потужності монтується двигун від 22 кВт до 2000 кВт різних маркувань (АЇР, 5А, 4АМ, 4А, А4, АО3, АМУ, ВАО2, 2ВР, АИУ, АИММ, 2В).

Розшифровка маркування на прикладі насоса Д6300-80-а-2 У2

Д – насос двостороннього входу

6300 – продуктивність насоса, м3/год

80 – напір, м

2 – модернізація насоса

а – підрізка робочого колеса насоса

У – кліматичні умови

2 – категорія розміщення.

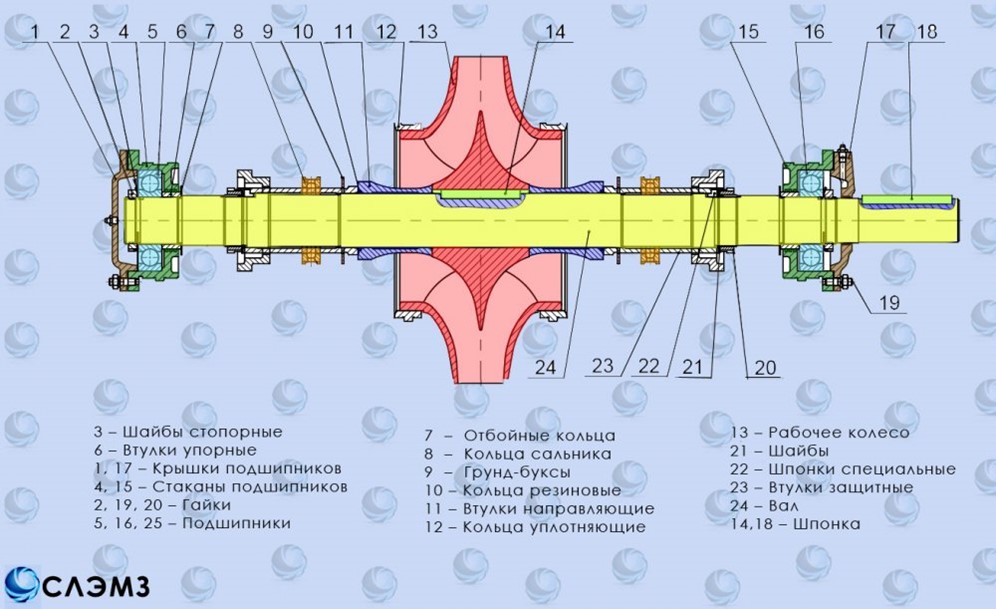

Нижче представлений ротор в корпусі насоса 1Д



Розміри, діаметри патрубків водяного горизонтального насоса 1Д315-50























Схематичне зображення насоса Д у розрізі із зазначенням деталей

1	Відбійну кільце	8	Фіксуючий гвинт під внутрішній шестигранник	15	Корпус насоса	22	Шайба	29	Букса
2	Фіксуючий гвинт з внутрішнім шестигранник	9	Гайка робочого колеса	16	Вал	23	Кругла гайка	30	Ущільнювальне кільце
3	Ущільнювальне кільце	10	Допоміжний трубопровід насоса	17	Механічне ущільнення	24	Кришка корпусу підшипника А	31	Упор підшипника
4	Сальникове втулка	11	Ущільнювальне кільце	18	Ущільнювальне кільце	25	Сальник	32	Підшипник
5	Сальникове набивання	12	Робоче колесо	19	Кришка механічного ущільнення	26	Шпонка	33	Кришка корпусу підшипника В
6	Сальникове кільце	13	Кришка насоса	20	Сальник	27	Муфта втулочно-пальцева	34	Корпус підшипника
7	Упор для сальника	14	Шпонка	21	Підшипник	28	Шпонка
