Содержание

Что за станок 1К62М? – Вопросы по выбору станков и оборудования

Попался мне станок, продавец утверждает что 1К62М. Дату выпуска разобрал 1961г. Вместо обычного резцедержателя и верхних малых салазок стоит резцедержатель под один резец(встречал такое только на мелких часовых станочках) и гидрокопир(на шильде вроде ГПС-41). Станок коротыш 750 РМЦ. И самая главные фишка в том, что ходовой винт отсутствует как класс, на передней бабке всего 3 рукоятки, а на коробке подач 1 рукоятка. Есть еще какая-то гидростанция. Станина на ощупь очень неплоха, износ конечно есть, но после моего ИТ-1М я бы даже сказал очень хороша.

За сам станок цена озвучена 15т.р., патрона на станке нет, стоит в подвале учебного учреждения, не подключен(потому и не заношен), на балансе не числиться потому и есть возможность купить.

Есть также возможность купить многие запчасти с другой кашки РМЦ1000(станина на ней хлам), детали в удовлетворительном состоянии, практически по цене металла, разве что резцедержку и резцовые салазок на ней нет, да ходовой винт изношен сильно.

Вот внизу на фото(стянул с инета фотку обычной кашки) на нем схематично изобразил разницу в рукоятках. Фото реального увы нет, фотика под руками не было, а на мою мобилу в темноте бесполезно фоткать.

Нужны советы профи, насколько сложно будет перебрать коробку скоростей(из 2-х собрать одну) и доработать в передней бабке(докинуть деталей с кашки РМЦ1000 в РМЦ750) с целью возврата возможности нарезки резьбы?

Терзаюсь, стоит ли ввязываться. Время поджимает, скоро(меньше чем через месяц) станок отправят лом с остальными.

P.S. Что за люди, я просто диву даюсь, не первый раз уже сталкиваюсь. Стоит ряд станков, которые будут сдавать в лом, но продать чтобы спасли хрен :cray: , все типа на учете.

А выбрать есть из чего, одних фрезерных несколько штук( вертикалка Ме1000 и 6Р10, широкоуниверсальный 6Т80Ш, горизонтальный типа 6Р82), куча сверлильных (2Н125 несколько штук, один 2Н118, один 2118, кучка 2М112, НС12 и подобные, марки не опознал), токарных еще несколько(1Е61ВМ, 1Е61М, какой то небольшой размером побольше Ижа импортный типа чешского(завален и видно уже начат растаскиваться) и похоже 16Е16кп, еще какой то настольный типа ТШ, а также маленькая гильотинка метра на 1,5, неизвестный токарно-револьвернй. И еще кучка всякого струмента, коего я не имел возможность узреть или не опознал .

Изменено 16 июня 2014 пользователем Studmex

www.chipmaker.ru

Станок 1к62 и его аналоги. Технические характеристики 1к62

Токарно-винторезный станок 1К62 часто называется наиболее распространенным в своем классе в странах бывшего СССР. На нем токари обрабатывают детали самой разной номенклатуры, имеющие типовые размеры.

На станке 1К62 можно вести обработку конических, цилиндрических и сложных поверхностей, как на наружной части заготовки, так и внутри. Кроме этого, данное оборудование позволяет нарезать резьбу и вести обработку торцов широким спектром инструментов: резцами, сверлами, зенкерами, метчиками и плашками.

Станок 1К62 позволяет работать, в том числе, с закаленными заготовками, потому что его шпиндель стоит на специальных подшипниках, которыми обеспечивается необходимая жесткость. Материалы могут обрабатываться с ударными нагрузками без снижения точности работы.

Производством токарно-винторезных станков 1К62 занимался завод “Красный пролетарий” (Москва). Сегодня он не работает, и в продаже доступно только бывшее в эксплуатации оборудование или его современные аналоги. Б/у станки стоят дешевле, однако аналогичные модели значительно усовершенствованы с точки зрения требований современного потребителя.

Токарно винторезный станок 1к62 снят с производства.
Современный аналог станка 1к62: токарный станок CS6150B (Цена от 18.650 USD)

Технические характеристики станка 1к62:

Параметр	Значение
Мах диаметр обработки над станиной	435 мм
Мах диаметр обработки над суппортом	224 мм
Длина обрабатываемой заготовки	1000, 1500 мм
Диаметр отверстия в шпинделе	55 мм
Число ступеней вращения шпинделя	23
Размер конуса в шпинделе	Морзе 6
Частота вращения шпинделя	12.5…2000 об/мин.
Число ступеней продольных подач	42
Число ступеней поперечных подач	42
Продольные подачи	0.70…4.16 мм/об
Поперечные подачи	0.035…2.08
Число нарезаемых метрических резьб	45
Число нарезаемых дюймовых резьб	28
Число нарезаемых питчевых резьб	37
Число нарезаемых модульных резьб	38
Число нарезаемых резьб архимедовой спирали	5
Шаг нарезания метрической резьбы	0.5…192 мм
Шаг нарезания дюймовой резьбы	24…1 5/8 ниток на дюйм
Шаг нарезания модульной резьбы	0.5…48 модулей
Шаг нарезания питчевой резьбы	96…1 питч
Шаг нарезания резьбы архимедовой спирали	3/8″, 7/16″, 8; 10 и 12 мм
Быстрые установочные продольного перемещения суппорта	4.5 м/мин
Быстрые установочные поперечного перемещения суппорта	2.25 м/мин
Наибольшее перемещение пиноли задней бабки	200 мм
Поперечное смещение корпуса задней бабки	+/-15 мм
Размер внутреннего конуса в задней бабке	Морзе 5
Наибольшее сечение резца	25
Давление воздуха	0.4…0.6 МПа
Питание	220/380В, 50Гц
Мощность электродвигателя главного привода	11 кВт
*Габаритные размеры (длинаширинавысота)*	2786,3286,378612001500 мм
Масса	3080, 3440, 3800 кг

16k20.ru

1К62 – новичок со “старичком” – Токарные 1К62, 16К20 и модификации

в общем нашел такой станок – челябинск.

Минусы видимые

– нет резцедержалки

– нет масла

– фотик сдох на самом интересном

– подгоняем ЗБ, выдвигаем пиноль до конца, острие упора на 2 мм ниже центра патрона

– без масла он похоже немного работал – эт хана фрикционам?

-нет виброопор

– нет резцов

Какие то уроды уже пытались и патрон сп..ть, дербанят его сволочи в тихую

Меня смущает клин поперечины, но походу что то хптел и ее прихватизиторовать и открутили корпус, но унести не смогли.

ЗБ оооооочень туго ходит по станине, возмно просто разболталась и не смазана

Запустить есть возможность, но нет масла блин, или его и быть не должно в корпусе где шпиндель патрона??

С собой был только фотик, Линейки лекальной нету, проверить не могу выработку направляющих(

Кто что вообще скажет по нему?

Цена 40 тыщ + отдают остатки 675П + точило 2801)))

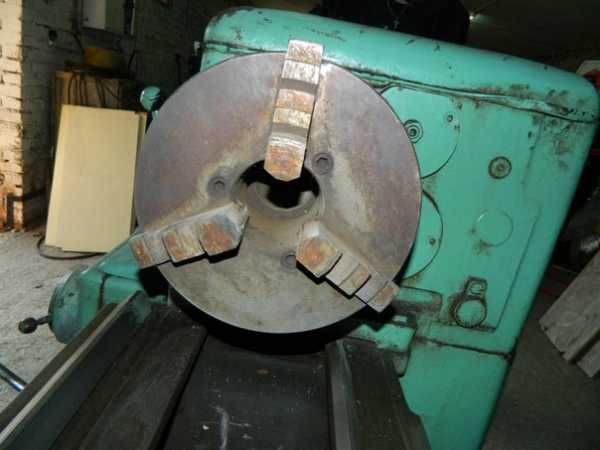

Вот фото, что успел сделать

www.chipmaker.ru

Сбылась мечта в виде 1к62 – Токарные 1К62, 16К20 и модификации

Здравствуйте,уважаемые форумчане.Давно хотел станок 1к62.Искал долго,но наконец нашел то,что хотел.До этого была тема:http://www.chipmaker.ru/topic/96682/page__fromsearch__1

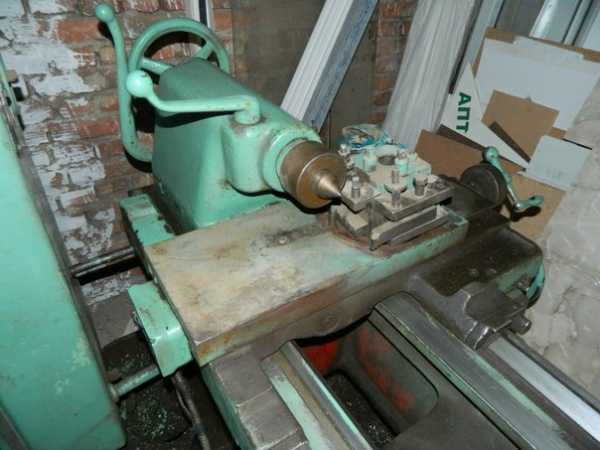

Тепер рад,что не купил те,что попадались раньше.Сегодня забрал красного пролетария.Станина после к/р.Видны следы шабровки.Задняя плоская направляющая имеет износ 0,02мм.У призмы намерял износ 0,1мм.Линейка метровая влазит между передней бабкой и суппортом.Станок находился на атп.Выбивали из бетона и кантовали на улицу с девяти утра до где-то 2-х часов.Станок 1968 года.Таблички(вернее надписи на них) сохранились хорошо.Пиноль при полном выдвижении не люфтит(обьективно).Патрон 1990 года(не родной).Станок поднимали как указано в паспорте,равновесие отличное.Помпа на месте.Чтоб вытащить через дверь,пришлось снимать электрошкаф.Чуть не отбил ноги 😆 Не думал,что он такой тяжелый.А так доволен 🙂 Впереди с ним еще много работы.

Хочу выразить большую благодарность за консультации Дядьке Максиму,Сергею Викторовичу,VAD-VARу,и еще многим,которые вводили в курс дела.Так-же своему отцу за помощь и поддержку :hi: Станок обощелся в 10 тыс. гривень+750 доставка.

www.chipmaker.ru

Станок универсальный токарно-винторезный 1К62 – паспорт, схемы, описание, характеристики

Станок универсальный токарно-винторезный модели 1К62 предназначен для выполнения самых разнообразных токарных работ, в том числе для нарезания резьб: метрической, дюймовой, модульной, питчевой и архимедовой спирали с шагом 3/8″, 7/16″; 8; 10 и 12 мм. Условия эксплуатации —УХЛ-4 по ГОСТ 15150—69.

Токарно-винторезный станок 1К62 может использоваться для обработки закаленных заготовок, так как шпиндель станка установлен на специальных подшипниках, обеспечивающих его жесткость. Токарная обработка разнообразных материалов может производиться с ударной нагрузкой без изменения точности обработки.

Высокая мощность главного привода станка, большая жесткость и прочность всех звеньев кинематических цепей главного движения и подач,виброустойчивость, широкий диапазон скоростей и подач позволяют выполнять на токарно-винторезном станке 1К62 высокопроизводительное резание твердосплавным и минералокерамическим инструментом.

Паспорт станка 1К62 скачать бесплатно

Станок 1К62 относится к лобовым токарным станкам, т.е. позволяет обрабатывать относительно короткие заготовки большого диаметра.

Конструкция задней балки токарного станка позволяет осуществлять поперечное ее смещение, благодаря чему на станке может осуществляться обработка пологих конусов. Есть возможность соединения задней балки и нижней частью суппорта с помощью специального замка, что иногда требуется при сверлении задней балкой и использовании механического перемещения балки от суппорта.

На токарный станок 1К62, могут устанавливаться следующие люнеты: подвижный, диаметр установки которого 20-80мм, и неподвижный, его диаметр установки 20-130мм.

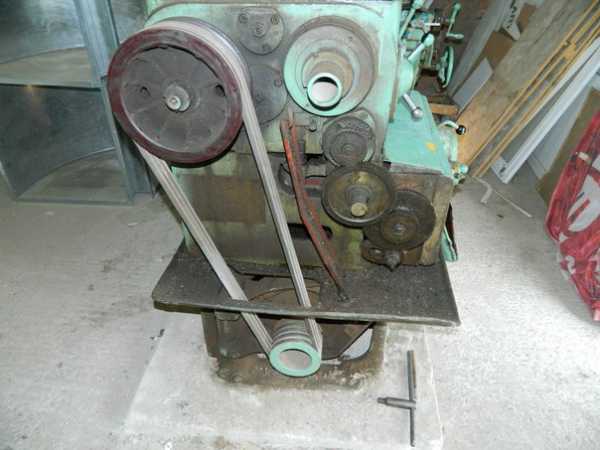

Зубчатые колеса, служащие для передачи движения от передней бабки к коробке передач, на станке 1К62 являются сменными.

Продольное перемещение каретки станка 1К62 может быть ограничено специальным упором, устанавливаемым на передней полке станины. Таким образом, при установленном упоре, скорость движения суппорта не может превышать 250мм/мин.

Максимальный диаметр заготовки при установке над станиной – 400мм. Максимальный диаметр прутка, который возможно обработать на токарном станке 1К62 – 45мм. Станок 1К62 имеет 23 скорости вращения шпинделя (минимальная – 12,5 об/мин, максимальная – 2000 об/мин).

В качестве главного привода применен короткозамкнутый асинхронный двигатель, мощность которого 10кВт при скорости 1450 об/мин. Регулировка скорости вращения шпинделя, а так же величин продольной и поперечной передачи суппорта осуществляется благодаря переключению шестерней коробки скоростей (для регулировки скорости шпинделя и подач суппорта используются разные рукояти управления).

В мебельном производстве используются похожие станки и обрабатывающие центры с чпу. Однако, несмотря на отличия и типы обрабатывающих центров позволяющих автоматизировать производство мебели, оборудование должно обладать долговечностью и надежностью работы. Ведь для производства качественной продукции необходимы надежные обрабатывающие центры (многофункциональные центры с чпу).

Для обеспечения быстрого перемещения суппорта в токарно-винторезном станке 1К62 используется дополнительный асинхронный двигатель. Его мощность 1,0кВт при скорости вращения 1410 об/мин.

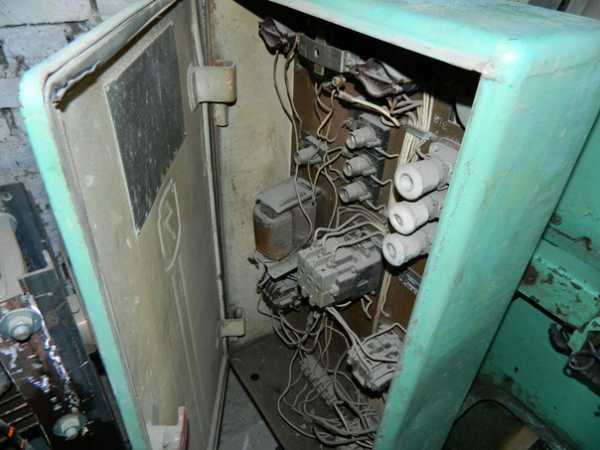

Токарный станок 1К62 оснащен тепловыми реле, которые осуществляют защиту двигателей от длительных перегрузок, а также плавкими предохранителями, которые являются защитой от коротких замыканий.

Особенности конструкции токарного станка 1К62 (он отличается надежностью, прочностью, виброустойчивостью, оснащен главным приводом высокой мощности), позволяют в равной степени использовать станок, как для скоростного, так и для силового резания.

В конструкции токарного станка 1К62 для установки шпинделя предусмотрены специальные подшипники, благодаря чему обеспечиваются требуемая жесткость и высокая точность обработки заготовок. По ГОСТу 8-82 токарный станок 1К62 относится к классу точности Н. Точность обработки будет обеспечена даже в режиме ударных нагрузок.

Токарный станок 1К62, благодаря отличному сочетанию качества и надежности работы, а также неприхотливости при обслуживании, является одним из самых популярных на мелкосерийном и единичном производствах.

На токарном станке может использоваться трехкулачковый самоцентрирующий патрон диаметром 250мм или четырехкулачковый патрон, диаметр которого 400мм.

Базовая модель серии – универсальный токарно-винторезный станок 1К62Д, который является усовершенствованным прототипом хорошо зарекомендовавшего себя во многих странах мира станка 1К62, выпускавшегося ранее заводом “Красный пролетарий”.

Токарно-винторезный станок 1К62 отличает превосходное сочетание качества работы и неприхотливость в обслуживании.

Схема электрическая принципиальная токарно-винторезного станка 1К62
