1Е365БП Станок токарно-револьверный. Паспорт, схемы, характеристики, описание
Сведения о производителе токарно-револьверного станка 1Е365БП
Изготовитель токарно-револьверного станка модели 1Е365БП – Алапаевский станкостроительный завод, АСЗ, основанный в 1942 году.
Станки, выпускаемые Алапаевским станкостроительным заводом, АСЗ
- 1А425 – станок токарно-револьверный полуавтомат, Ø 250 х 175 мм
- 1Е365БП – станок токарно-револьверный повышенной точности, Ø 500 мм
- 1М365 – станок токарно-револьверный с вертикальной осью револьверной головки, Ø 500 мм
- 1М425 – станок токарно-револьверный прутковый, Ø 250 х 175
- 1П326, 1П318 – станок токарно-револьверный прутковый автоматизированный, Ø 25 х 140
- 1П365 – станок токарно-револьверный с вертикальной осью револьверной головки, Ø 500 мм
- 1П371 – станок токарно-револьверный с вертикальной осью револьверной головки, Ø 630 мм
- 1П426ДФ3 – станок токарно-револьверный с ЧПУ, Ø 500 мм
- 1365 – станок токарно-револьверный прутковый с вертикальной осью револьверной головки, Ø 80 мм
- 1425 – станок токарно-револьверный полуавтомат, Ø 250 х 175 мм
- СНС-12 – станок сверлильный настольный, Ø 12 мм
1Е365БП Станок токарно-револьверный с вертикальной осью револьверной головки повышенной точности.
Назначение, область примененияТокарно-револьверный станок 1Е365БП (начало производства 1982 год) – последняя модель ряда токарно-револьверных станков 1365, 1П365, 1А365, 1Б365, 1М365. Разработчик станков – Ленинградское особое конструкторское бюро автоматов и револьверных станков.
Универсальные токарно-револьверные станки 1Е365БП, 1Е365Б предназначены для высокопроизводительной обработки разнообразных деталей из чугуна, стали и цветных металлов инструментом из твердых сплавов и быстрорежущей стали деталей из штучных заготовок (поковок, штамповок, отливок и т. п.) диаметром до 500 мм.
На станке 1Е365БП можно выполнять следующие виды токарной обработки:
- черновое и чистовое точение
- растачивание отверстий
- подрезку
- сверление
- зенкерование
- развертывание
- нарезание резьбы плашками и метчиками
Прутковое исполнение станка 1Е365БП
изготовляются по специальному заказу.
Станки предназначены для обработки в патроне штучных заготовок изготовление которых требует выполнения ряда последовательных переходов: обтачивания, сверления, растачивания, развертывания, нарезания резьбы и др. в условиях серийного производства.
Особенности конструкции и принцип работы станка
1Е365БПТокарно-револьверный станок 1Е365БП имеет 2 суппорта с режущим инструментом:
- револьверный суппорт с шестигранной револьверной головкой с вертикальной осью вращения;
- поперечный суппорт мостового типа с передней четырехгранной головкой и задним резцедержателем на один резец
Револьверный суппорт с шестигранной револьверной головкой и поперечный суппорт с четырехпозиционной резцовой головкой обеспечивают обработку сложных деталей без замены инструмента.
Точность обработки деталей на станке
- наружных поверхностей – h7
- внутренних поверхностей – Н8
- сверление отверстий мерным центровым инструментом – Н7
- по обработки по длине, мкм – 70—80
Шероховатость обработанной поверхности при обточке стали не ниже Ra 2,5 мкм.
Станки 1Е365БП имеют шестипозиционную револьверную головку с вертикальной осью вращения, расположенную на револьверном суппорте. Для поперечной обработки на станках имеется поперечный суппорт мостового типа. Управление ускоренными и рабочими перемещениями суппортов осуществляется от мнемонических рукояток. Переход с ускоренного перемещения револьверного суппорта на рабочую подачу автоматический или вручную. Поворот револьверной головки возможен на любое количество позиций от кнопки, расположенной на револьверном суппорте, производится только в положении суппорта на станине, настроенном на наладку.
Частота вращения шпинделя и подача суппортов переключаются вручную на пульте управления станка.
На станке возможно дробление витой стружки прерыванием подачи револьверного суппорта от кнопки, расположенной на револьверном суппорте. В средней части станины между направляющими имеется проем для схода стружки в сварное корыто, предназначенное для сбора стружки и охлаждающей жидкости.
Обрабатываемая деталь закрепляется в обычном самоцентрирующем или пневматическом патроне. Весь необходимый для данной операции комплект режущих инструментов устанавливается в шестипозиционной револьверной головке и в четырехстороннем резцедержателе суппорта.
На станке 1Е365БП деталь может быть обработана в шести позициях. Возможна параллельная работа инструментов, установленных в револьверной головке, и инструментов, установленных в резцедержателе суппорта.
Инструмент и ограничители хода суппортов (упоры) устанавливаются с таким расчетом, чтобы обрабатываемая деталь получила после обработки заданные размеры.
Компоновка узлов общепринятая для этого типоразмера универсальных револьверных станков. Все управление коробки скоростей и коробки подач гидравлическое. Выбор чисел оборотов шпинделя и величин подач на всех моделях преселективный.
Переключение чисел оборотов шпинделя и величин подач происходит при медленном повороте шестерен.
Автоматический подъем и поворот револьверной головки на любую грань в исходном положении с последующей жесткой и точной фиксацией, механизированный зажим заготовки с кнопочным управлением, удобство управления станком, возможность переключения чисел оборотов без останова шпинделя обеспечивают качественную обработку точных деталей, облегчают труд станочника.
Средний уровень звука LA не должен превышать 83 дБА.
Корректированный уровень звуковой мощности LpA не должен превышать 102 дБА.
Класс точности станка 1Е365Б — Н, станка 1Е365БП — П.
Разработчик — Ленинградское особое конструкторское бюро автоматов и револьверных станков.
Габарит рабочего пространства токарно-револьверного станка 1Е365БП
Габарит рабочего пространства станка 1Е365БП
Посадочные и присоединительные базы станка 1Е365БП
Посадочные и присоединительные базы станка 1Е365БП

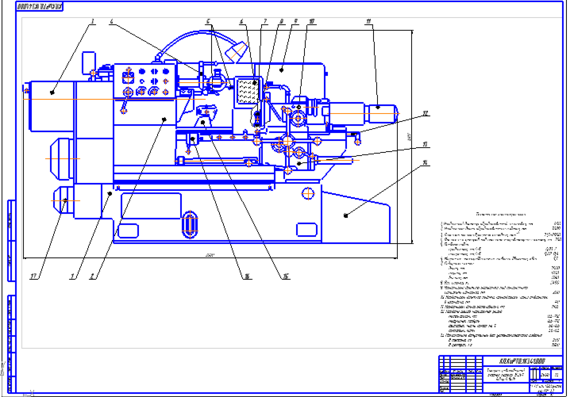

Габаритные размеры револьверного станка 1Е365БП
Габаритные размеры револьверного станка 1Е365БП
Общий вид токарного токарно револьверного станка 1Е365БП

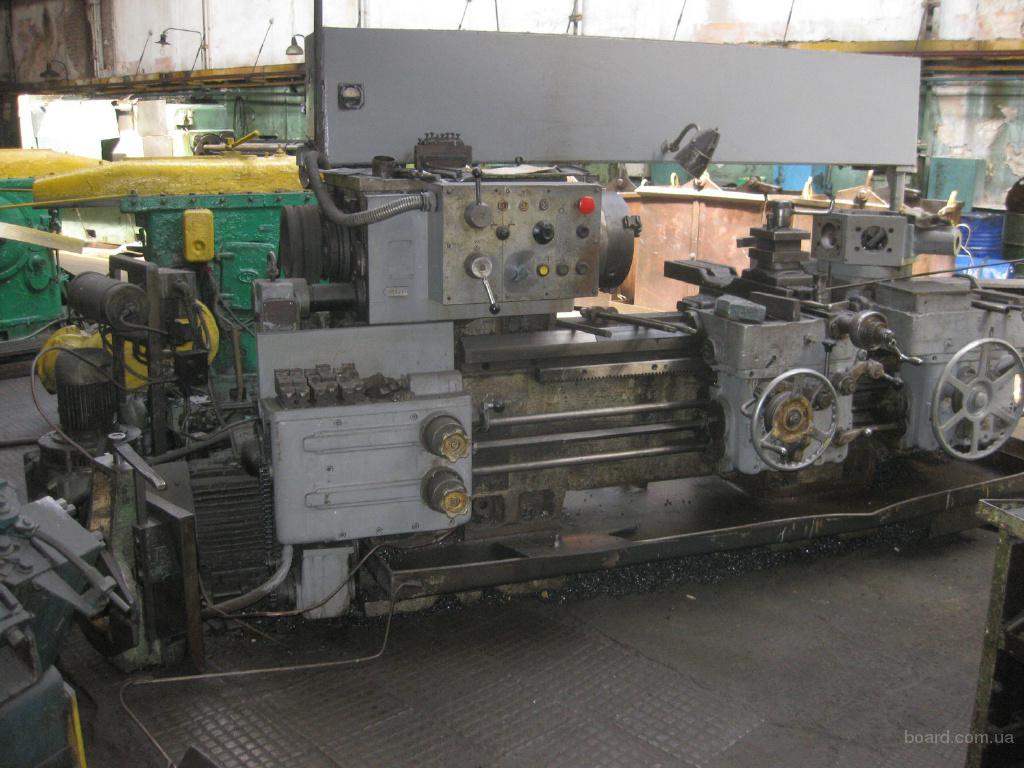

Фото токарно-револьверного станка 1Е365БП
Фото токарного револьверного станка 1е365. Смотреть в увеличенном масштабе
Фото токарно-револьверного станка 1Е365БП
Фото токарного револьверного станка 1е365. Смотреть в увеличенном масштабе
Фото токарно-револьверного станка 1Е365БП
Фото токарно-револьверного станка 1Е365БП
Схема электрическая токарно-револьверного станка 1Е365БП
Электрическая схема токарного станка 1Е365БП
Электрическая схема токарно-револьверного станка 1Е365БП.
Смотреть в увеличенном масштабе
Электрическая схема токарного станка 1Е365БП. Часть 2
Электрическая схема токарно-револьверного станка 1Е365БП. Смотреть в увеличенном масштабе
Установочный чертеж токарно-револьверного станка 1Е365БП
Установочный чертеж токарного станка 1Е365БП
Читайте также: Производители токарных станков в России
1Е365БП Станок токарно-револьверный. Видеоролик.
Технические характеристики станка 1Е365БП
| Наименование параметра | 1Е365БП | 1П365 | 1П371 |
|---|---|---|---|
| Основные параметры станка | |||
| Класс точности по ГОСТ 8-82 | Н, П (1Е365БП) | Н | Н |
| Наибольший диаметр обрабатываемого изделия над станиной, мм | 500 | 500 | 630 |
| Наибольший диаметр обрабатываемого изделия над поперечным суппортом, мм | 330 | 320 | 420 |
| Высота центров, мм | 250 | 250 | 315 |
| Расстояние от торца шпинделя до револьверной головки, мм | 270. .1000 | 275..1000 | 320..1400 |
| Шпиндель | |||
| Диаметр отверстия в шпинделе, мм | 80 | 80 | 125 |
| Диаметр обрабатываемого прутка, зажимаемого в подающей трубе (прутковое исполнение), мм | 65 | ||
| Диаметр обрабатываемого прутка при переднем зажиме (прутковое исполнение), мм | 80 | ||
| Диаметр зажимного патрона, мм | 250 | ||
| Количество рабочих скоростей шпинделя | 13 | 12 | 12 |
| Пределы чисел оборотов шпинделя, об/мин | 24..1500 2 диапазона | 34..1500 | 20..893 |
| Пределы чисел оборотов шпинделя (обратное вращение), об/мин | 67 | 34..1500 | 19..818 |
| Конец шпинделя фланцевый по ГОСТ 12595-72 | 1-8Ц | 1-8Ц | 1-8Ц |
| Наибольший крутящий момент на шпинделе не менее, Нм (кг*м) | 123 | 260 | |
| Револьверный суппорт | |||
| Количество инструментов в револьверной головке | 6 | 6 | 6 |
| Диаметр отверстия под инструмент в револьверной головке, мм | 95Н7 | 95Н7 | 125Н7 |
| Наибольшее продольное перемещение револьверного суппорта, мм | 730 | 725 | 1080 |
| Количество ступеней подач | 13 | 13 | 13 |
| Диапазон скоростей продольных подач револьверного суппорта, I ряд, мм/об (число подач) | 0,05. | 0,09..1,35 (9) | 0,09..1,35 (9) |
| Диапазон скоростей продольных подач револьверного суппорта, II ряд, мм/об (число подач) | 0,10..1,60 (9) | 0,18..2,70 (9) | 0,18..2,70 (9) |
| Диапазон скоростей продольных подач револьверного суппорта, III ряд, мм/об (число подач) | 0,20..3,20 | – | – |
| Скорость быстрого продольного перемещения револьверного суппорта, м/мин | 7,5 | 6 | 6 |
| Число упоров револьверного суппорта | 6 | 6 | 6 |
| Перемещение на одно деление лимба, мм | 0,2 | 0,2 | 0,2 |
| Перемещение на один оборот лимба, мм | 45 | 45 | 45 |
| Поперечный суппорт | |||
| Количество резцов в резцедержателе | 4 | 4 | 4 |
| Количество резцов в заднем резцедержателе | 1 | 1 | нет |
| Наибольшее перемещение поперечного суппорта продольное/поперечное, мм | 730/ 310 | 725/ 310 | 1080/ 410 |
| Количество ступеней продольных подач поперечного суппорта | 13 | 12 | 12 |
| Диапазон скоростей продольных подач револьверного суппорта, I ряд, мм/об (число подач) | 0,05. .0,80 (9) | 0,09..1,35 (9) | 0,09..1,35 (9) |
| Диапазон скоростей продольных подач револьверного суппорта, II ряд, мм/об (число подач) | 0,10..1,60 (9) | 0,18..2,70 (9) | 0,18..2,70 (9) |
| Диапазон скоростей продольных подач револьверного суппорта, III ряд, мм/об (число подач) | 0,20..3,20 | – | – |
| Количество ступеней поперечных подач поперечного суппорта | 13 | 12 | 12 |
| Диапазон скоростей поперечных подач поперечного суппорта, I ряд, мм/об | 0,025..0,40 | 0,045..0,7 | 0,045..0,7 |
| Диапазон скоростей поперечных подач поперечного суппорта, II ряд, мм/об | 0,05..0,80 | 0,09..1,35 | 0,09..1,35 |
| Диапазон скоростей поперечных подач поперечного суппорта, III ряд, мм/об | 0,10..1,60 | – | – |
| Скорость быстрого продольного перемещения суппорта, м/мин | 7,5 | 6 | 6 |
| Скорость быстрого поперечного перемещения суппорта, м/мин | 3,5 | – | – |
| Число упоров продольного перемещения | 5 | 5 | 5 |
| Число упоров поперечного перемещения | 2 | 2 | 2 |
| Перемещение на одно деление лимба продольное/поперечное, мм | 0,2/ 0,05 | 0,2/ 0,05 | 0,2/ 0,05 |
| Перемещение на один оборот лимба продольное/поперечное, мм | 45/ 4 | 45/ 10 | 45/ 10 |
| Электрооборудование станка | |||
| Количество электродвигателей на станке, кВт (об/мин) | 3 | 2 | 3 |
| Электродвигатель главного привода, кВт (об/мин) | 15 (1465) | 13 (1450) | 22 (1460) |
| Электродвигатель гидропривода, кВт (об/мин) | 2,2 (1430) | – | 1,5 (930) |
| Электродвигатель насоса охлаждения, кВт (об/мин) | 0,125 (2800) | 0,125 (2800) | 0,125 (2800) |
| Габариты и масса станка | |||
| Габаритные размеры станка (длина, ширина, высота), мм | 4400 х 1525 х 1800 | 3430 х 1500 х 1655 | 4230 х 1850 х 1680 |
| Масса станка , кг | 5200 | 3900 | 6300 |
- Волкевич Л.
И., Кузнецов М.М., Усов Б.А. Автоматы и автоматические линии, 1976 - Зазерский Е.И., Митрофанов Н.Г., Сахновский А.Г. Справочник молодого наладчика токарных автоматов и полуавтоматов, 1987
- Итин А.М., Родичев Ю.Я. Наладка и эксплуатация токарных многошпиндельных полуавтоматов, 1977
- Камышный Н.И., Стародубов В.С. Конструкция и наладка токарных автоматов и полуавтоматов, 1975
- Лисовой А.И. Устройство, наладка и эксплуатация металлообрабатывающих станков и автоматических линий, 1971
- Пожитков А.Я., Сафро И.Д. Наладка одношпиндельных токарных автоматов. Справочное пособие,1978
- Проников А.С. Металлорежущие станки и автоматы,1981
- Фещенко В.Н. Обработка на токарно-револьверных станках, 1989
- Фомин С.Ф. Устройство и наладка токарно-револьверных станков, 1976
Список литературы:
И., Кузнецов М.М., Усов Б.А. Автоматы и автоматические линии, 1976Связанные ссылки.
Дополнительная информация
Станок токарно-револьверный универсальный 1П365 | Станочный Мир
- Главная /
- Справочник
- Станки советские, российские, импортные – справочная информация
- Станки советские, российские, импортные – справочная информация
- Станок токарно-револьверный универсальный 1П365
Предназначен для обработки стальных и чугунных заготовок, закрепленных в патроне.
Технические характеристики станка 1П365
| Параметр | Значение |
|---|---|
| Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С) | Н |
| Наибольший диаметр детали обрабатываемой над станиной, мм | 500 |
| Наибольший диаметр обрабатываемого прутка, мм | 80 |
| Наибольшая длина обрабатываемой детали, мм | 1000 |
| ЧПУ | – |
Пределы частот вращения шпинделя Min/Max, об/мин. |
30 – 1500 |
| Мощность, кВт | 13 |
| Габариты, мм | 3430_1500_1655 |
| Масса, кг | 3900 |
| Начало серийного выпуска, год | 1956 |
