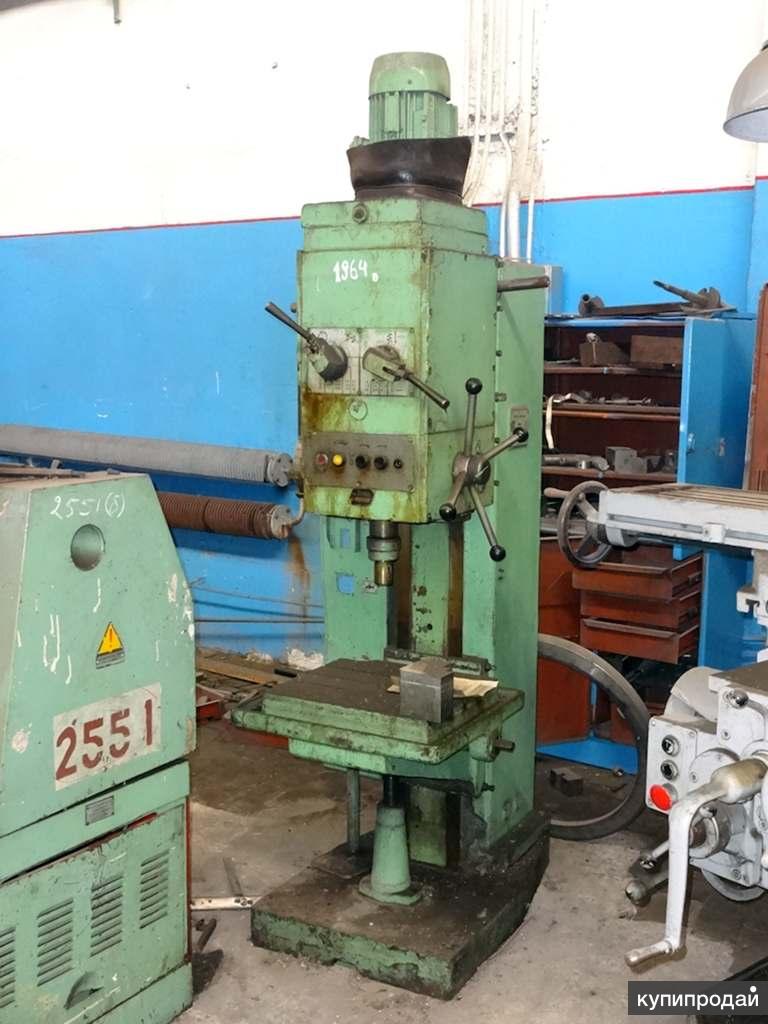

Вертикально-сверлильный станок 2А125 Б/У – Биржа оборудования ProСтанки

Доска объявлений
Стеклообработка
Оборудование для сверления и фрезерования
Вертикальные сверлильные станки

Объявление не актуально!

Основные технические характеристики станка 2А125

Наименование параметра	2А125
Основные параметры станка
Наибольший диаметр сверления в стали 45, мм	25
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм	0…700
Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм	750. ..1125
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм	250
Рабочий стол
Максимальная нагрузка на стол (по центру), кг
Размеры рабочей поверхности стола, мм	500 х 375
Число Т-образных пазов Размеры Т-образных пазов	3
Наибольшее вертикальное перемещение стола (ось Z), мм	325
Шпиндель
Наибольшее перемещение салазок шпинделя, мм	200
Наибольшее перемещение (ход) шпинделя, мм	175
Частота вращения шпинделя, об/мин	97…1360
Количество скоростей шпинделя	9
Наибольший допустимый крутящий момент, кг*м	250
Конус шпинделя	Морзе 3
Механика станка
Число ступеней рабочих подач	9
Пределы вертикальных рабочих подач на один оборот шпинделя, мм	0,1. ..0,81
Наибольшее усилие подачи, кг	900
Динамическое торможение шпинделя	Есть
Электрооборудование и привод станка
Электродвигатель привода главного движения, кВт	2,8
Электронасос охлаждающей жидкости Тип	Х14-22М
Габариты и масса станка
Габариты станка (длина х ширина х высота), мм	980 х 825 х 2300
Масса станка, кг	870

Создано 25.11.2019 Изменено 25.11.2019

Станок для стекла

Интересные статьи партнеров

Искусство нанесения линий разметочным шнуром!

Как правильно использовать гидравлический трубогиб?

Сделай сам: Эксклюзивные карандаши из ценных пород дерева всего за 10 шагов

Ключевые факторы безопасности при сварке с применением коботов

Как вы думаете, что делает мастер из этого швеллера?

Пресс для создания кирпичей из пластика — своими руками

Пусконаладка оптоволоконного станка лазерной резки металла XTC-1530W/1500 IPG в Подольске

Потрясающее внимание к деталям – самый терпеливый моделист в мире!

Как заточить эту мега-пилу?

Вы недавно смотрели

Все просмотренные объявления →

Вертикально сверлильный станок 2А125 – технические характеристики

Вертикально-сверлильный станок 2а125 в стандартной комплектации используется для выполнения сверлильно-расточных операций и нарезки резьбы в условиях производственных предприятий с мелкосерийным объемом продукции.

После оснащения дополнительными приспособлениями вертикально сверлильный станок 2а125 способен применяться в условиях массового производства для обеспечения работы инструментальных и ремонтных цехов.

Перед внедрением агрегата в технологический процесс необходимо щепетильно изучить его технический паспорт, а также требования к помещению, где будет производиться продукция.

Содержание

Выполняемые операции
Оснастка станка
Технические характеристики
Выводы

Выполняемые операции

С помощью вертикально-сверлильного станка модели 2а125 легко выполнять следующие операции производственного цикла:

Сверление отверстий диаметром до 25 мм.
Увеличение диаметров отверстий, изготовленных с использованием ковки, штамповки или полученных методом литья.
Развертывание для получения отверстий, имеющих невысокую шероховатость и более точные по сравнению со сверлением размеры и форму поверхности.
Нарезание резьбы на сверлильном станке вертикального типа 2а125 отличается от предыдущих операций отсутствием принудительной подачи инструмента.
Зенкерование выполняется вместо рассверливания и характеризуется более высокой точностью обработки (до 11 квалитета), высокой производительностью.

Агрегат отвечает всем техническим требованиям, специальным или нормативным документом, опросным листом, а также имеет необходимые сертификаты качества. Точность работы оборудования подтверждается многими фирмами, станок выполняет тонкую обработку даже небольших изделий из разного материала.

Оснастка станка

Выполнение перечисленных операций, требующих большого внимания от мастеров, используя сверлильный станок 2а125, обеспечивает взаимодействие следующих элементов оборудования:

Станина – на ней смонтирована плита и стол.
Механизм, обеспечивающий вертикальную подачу рабочего инструмента к детали.
Коробки скоростей.
Коробки подач.
Системы охлаждения.
Шпинделя для крепления инструмента.

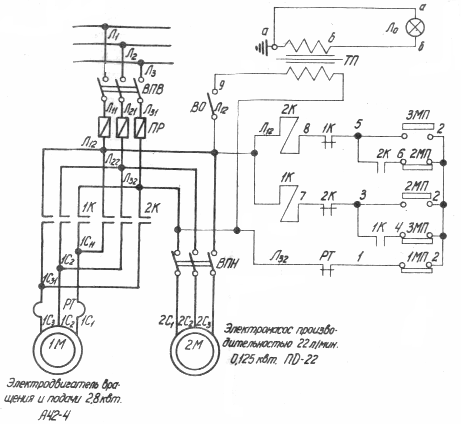

И электрооборудование – в его состав входит электродвигатель, способный создавать крутящий момент на коробке скоростей через ременную передачу и механизм электрореверса.

Для допуска к работе с этим агрегатом специалист обязан пройти инструктаж, проверку на знание правил безопасности, а также регулярный медицинский осмотр. Оборудование не относится к особенным или специализированным, но функциональность агрегата повышенная, не каждый мастер сможет ним правильно управлять.

Работа на подобном агрегате требует качественного освещения, мастер обязан видеть резьбу, ее направление и четкость работы деталей конструкции. Вентиляция подходит как естественная, так и принудительная. Второй вариант обязателен в больших цехах.

Технические характеристики

Возможности оборудования ограничивают его технические характеристики, наиболее важные из них.

Максимальный диаметр при выполнении сверления 25 мм.

Шаг коробки имеющей 9 скоростей подачи, за один оборот шпинделя колеблется в зависимости от выбранного режима обработки в диапазоне 0,1–0,81 мм/об.

Коробка скоростей также имеет 9 режимов работы с диапазоном частоты вращения в пределах 97–1360 об/мин, необходимая скорость выбирается исходя из типа выполняемой операции и заданной точности обработки.

Максимальное расстояние от шпинделя до направляющих поверхностей стойки ограничивается 250 мм, при этом его ход составляет 175 мм, а перемещение салазок ограничивается 200 мм, особенно при возможности его вертикального передвижения на 325 мм.

Мощность электродвигателя для привода оборудования составляет 2,8 кВт.

Диаметр материала, для выполнения правки и отрезания заготовок составляет 1,6–8,0 мм.

Максимальное рабочее усилие подачи на шпинделе ограничивается 900 кг, предельные значения крутящего момента составляют 250 кг×м.

Для приведения оборудования в действие необходим трехфазный переменный ток с напряжением 380 В.

Расстояние от края шпинделя до фундаментной плиты колеблется в диапазоне 750–1125 мм, а до стола в пределах 0–700 мм.

Габаритные параметры вертикально-сверлильного станка модели 2а125 включают длину, которая для данной модели оборудования составляет 980 мм, ширину, равную 825 мм и высоту, ограниченную 2,3 тыс. мм.

Масса 2а125 составляет 870 кг.

Выводы

Перечисленные технические характеристики оборудования, при своевременном проведении технического обслуживания обеспечивают работу станка на протяжении 2–3 десятков лет. А необходимые показатели мощности привода, жесткости оборудования и прочности деталей, обеспечивают возможность работы с инструментом, изготовленным из быстрорежущей стали.

Агрегат пользуется ошеломляющей популярностью среди предприятий среднего звена, мощность станка и его производительность качественно его выделяют на фоне аналогов.
