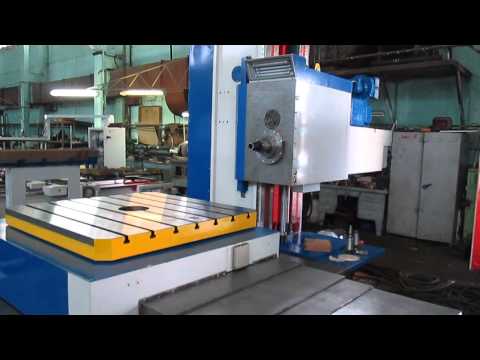

Горизонтально-расточной станок 2622В (2А622) – цена, отзывы, характеристики с фото, инструкция, видео
Горизонтально расточной станок 2622В (2А622) предназначены для комплексной обработки сложных корпусных деталей из черных и цветных металлов.
Ф1 – с цифровой индикацией
В – наличие задней стойки
Г – без задней стойки
Ручное управление, система отсчета – линейка с нониусами, регулирование главного привода – ступенчатое. Диаметр шпинделя – 90(110) мм, габариты стола – 1120×1250 мм.
На станках производится сверление, зенкерование, развертывание отверстий, растачивание отверстий консольными и двухопорными оправками, фрезерование плоскостей (в том числе по прямоугольному контуру), нарезание резьб, обтачивание торцов и цилиндрических поверхностей с помощью радиального суппорта планшайбы. Станки оснащены специальными оптическими устройствами для отсчета координат.
Сравнительная техническая характеристика горизонтально-расточного станка 2622В
| Технические характеристики | 2620В (2620Г) | 2622В (2622Г) |
|---|---|---|
| Диаметр шпинделя, мм | 90 | 110 |
| Продольное перемещение шпинделя, мм | 710 | |
| Частота вращения шпинделя, об/мин | 12,5. ..1600 | 12,5…1250 |
| Крутящий момент шпинделя, Нм | 3000 | |
| Диаметр планшайбы, мм | 630 | — |
| Размеры поворотного стола, мм | 3000 | |
| Частота вращения планшайбы, об/мин | 8..200 | — |
| Грузоподъемность поворотного стола, кг | 3000 | |
| Крутящий момент планшайбы, Нм | 2500 | — |
| Вертикальное перемещение бабки, мм | 1000 | |
| Усилие подачи шпиндельной бабки, Н | 20000 | |
| Усилие подачи шпинделя, Н | 15000 | |
| Усилие подачи стола, Н | 20000 | |
| Рабочие подачи бабки, мм/мин | 1,4. .1110 | |
| Рабочие подачи шпинделя, мм/мин | 2,2..1760 | |
| Рабочие подачи стола, мм/мин | 1,4..1110 | |
| Ускоренные подачи бабки, мм/мин | 2500 | |
| Ускоренные подачи шпинделя, мм/мин | 3000 | |
| Ускоренные подачи стола, мм/мин | 2000 | |
| Число Т-образных пазов стола, шт | 7 | |
| Тип тиристорного преобразователя | ||
| Мощность главного привода, кВт | 8,5/10 | |
| Частота вращения привода, об/мин | 1450/2880 | |
| Габартные размеры станка, мм | 5300(5700)х3400(3800)х1000 | |
| Масса 2622В (2А622) станка | 1110. .13200 | |
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.Разметить комментарий или вопрос
Горизонтально-расточной станок 2А622 – Поставки станков
Горизонтально-расточной станок 2А622/2А622Ф1/2А622Ф11 выполняет обработку крупногабаритных деталей разнообразной конфигурации из черного и цветного металла, в которых имеются отверстия с точным взаимным расположением.
Виды технологических операций, производимых на станке: растачивание, сверление, нарезка резьбы, развертывание, фрезерование плоскостей и другие работы.
Станок горизонтально-расточной 2А622 соответствует нормальному классу точности.
Конструктивные свойства
- Применение шарико винтовых пар обеспечивает точные подачи рабочих узлов.
- Расточной шпиндель обладает повышенной жесткостью и виброустойчивостью.
- Поворотный стол монтируется на специализированном подшипнике качения.
- Закаленные направляющие надежно защищены от посторонних загрязнений при помощи кожухов телескопического типа.
- Автоматическая смазка всех трущихся частей.
- Широкий выбор дополнительных приспособлений и крепежных устройств позволяет вести обработку деталей различной сложности и конфигурации.
Параметры точности:
- позиционирование стола – 3 сек.
- позиционирование осей – 0,025 мм.
Исполнение станка:
- 2А622 (ручное управление),
- 2А622Ф1, 2А622Ф11 (с цифровой индикацией положения координат),
- 2А622Ф3, 2А622Ф4 (с устройством числового программного управления).
Технические характеристики
| Поверхность поворотного стола, мм | 1120 х 1250 |
| Диаметр расточного шпинделя, мм | 110 |
| Максимальное перемещение стола, мм | 1000 х 1250 |
| Диаметр обработки шпинделем, мм | 320 |
| Наибольшая масса устанавливаемого изделия, кг | 4000 |
| Количество скоростей шпинделя | 22 |
| Скорость быстрых продольных перемещений стола, м/мин | 6 |
| Скорость быстрых поперечных перемещений стола, м/мин | 5 |
| Скорость быстрого вращения стола, об/мин | 2,8 |
| Величина осевого хода шпинделя, мм | 710 |
| Диапазон рабочих подач стола, мм/мин | 1,25. ..1250 |
| Наибольшее перемещение бабки, мм | 1000 |
| Частота вращения шпинделя, об/мин | 10…1250 |
| Величина рабочих подач шпинделя, мм/мин | 2…2000 |
| Величина рабочих подач бабки, мм/мин | 1,4…1110 |
| Максимальный крутящий момент, кгс*м | 180 |
| Диапазон шагов метрической резьбы, мм | 1…10 |
| Диапазон шагов дюймовой резьбы, ниток | 4…20 |
| Мощность привода, кВт | 11 |
| Габаритные размеры, мм | 6335/4130/3980 |
| Общая масса станка, кг | 20500 |
Основные узлы станка 2А622
Станина коробчатой формы, усиленная ребрами жесткости, устанавливается на фундаменте при помощи монтажных башмаков, которые при регулировке выверяют станок по геометрической точности.
Она является основанием для установки и крепления остальных рабочих узлов и механизмов. На станине расположены шлифованные и закаленные направляющие, защищенные телескопическим кожухом.
Поворотный стол с Т образными пазами применяется для установки обрабатываемой детали. Он имеет два линейных перемещения: продольное и поперечное, и поворот вокруг собственной оси на 360 градусов. Движение подач осуществляется отдельными приводами.
Передняя стойка представляет собой вертикальную колонну, которая монтируется на поверхности станины и имеет достаточную жесткость и устойчивость к вибрации. По её направляющим качения в вертикальном направлении перемещается шпиндельная бабка. К корпусу передней стойки через консоль крепится пульт управления.
Шпиндельная бабка включает в себя комплекс взаимосвязанных узлов установленных внутри и снаружи корпуса самой бабки. В ней располагаются следующие механизмы: шпиндельный узел, приводы рабочих органов, устройства управления движением шпинделя.
В некоторых модификациях используется планшайба.
Система управления состоит из главного пульта, с помощью которого производится включение и отключение станка, контроль перемещения рабочими органами. На самих рабочих механизмах имеются рукоятки, рычаги, переключатели для установки соответствующих режимов обработки.
Производим восстановительный ремонт станка 2А622 по индивидуальному техническому заданию заказчика с указанной комплектацией. Если нет особых требований, то весь объем работ осуществляется с согласно существующего регламента.
Кроме модели 2А622 производим капитальный ремонт и модернизацию следующих станков: 2М614, 2А620, 2А635, 2А636, 2А637, 2А656 и других.
Стоимость и условия приобретения
Чтобы купить готовый горизонтально-расточной станок 2А622/2А622Ф1/2А622Ф11 или узнать цену на ремонт, обращайтесь по телефону +7(4852) 66-40-25 или по электронной почте: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.
. Осуществляем доставку и монтаж оборудования на территории заказчика. Гарантия на оборудование после ремонта от 12 до 18 месяцев.
