2А656Ф11, 2А656РФ11 станок горизонтально-расточной. Паспорт, схемы, характеристики, описание

Сведения о производителе горизонтально-расточного станка 2А656Ф11

Производитель горизонтально-расточных станков 2А656Ф11 Ленинградский станкостроительный завод им. Свердлова, основанный в 1868 году.

С 1949 предприятие тяжёлого станкостроения. Начал выпуск металлорежущих станков собственной конструкции (горизонтально-расточных, координатно-расточных, копировально-фрезерных, типа «обрабатывающий центр» и др.

В 1962 на базе завода создано Ленинградское станкостроительное производственное объединение.

Объединение обладает замкнутым технологическим циклом, имеет литейное, заготовительное, гальваническое производства, все виды механической обработки, стендовую сборку станков, малярные и упаковочные участки.

В 2004 г – банкротство завода. Торговая марка продана предприятию Киров-Станкомаш, ООО

Станки производства Ленинградского станкостроительного завода им.

Свердлова

2А470 – станок координатно-расточной двухстоечный особо высокой точности, 1400 х 2240
2А614 – станок горизонтально-расточной универсальный, Ø 80
2А620 – станок горизонтально-расточной универсальный, Ø 90
2А620Ф1 – станок горизонтально-расточной с УЦИ, Ø 90
2А620Ф2 – станок горизонтально-расточной с ЧПУ, Ø 90
2А622 – станок горизонтально-расточной универсальный, Ø 110
2А622Ф1 – станок горизонтально-расточной универсальный, Ø 110
2А622Ф2 – станок горизонтально-расточной с ЧПУ, Ø 110
2А622Ф4 – станок горизонтально-расточной с ЧПУ, Ø 110
2А656Ф11, 2А656РФ11 – станок горизонтально-расточной тяжелый универсальный с подвижной стойкой, Ø 160
2В460 – станок координатно-расточной двухстоечный, 1000 х 1600
2В622Ф4 – станок горизонтально-расточной с ЧПУ, Ø 125
2Е460 – станок координатно-расточной двухстоечный, 1000 х 1600
2Е470 – станок координатно-расточной двухстоечный, 1400 х 2240
2Е656, 2Е656Р – станок горизонтально-расточной тяжелый универсальный с подвижной стойкой, Ø 160
262Г – станок горизонтально-расточной универсальный, Ø 85
2620, 2620А – станок горизонтально-расточной универсальный, Ø 90
2622, 2622А – станок горизонтально-расточной универсальный, Ø 110
2657 – станок горизонтально-расточной универсальный, Ø 150
6441Б – станок копировально-фрезерный горизонтальный с электронным управлением, 630 х 1200
6652 – станок продольно-фрезерный двухстоечный четырехшпиндельный, 1250 х 4250

2А656Ф11, 2А656РФ11 Горизонтально-расточной станок c подвижной передней стойкой и с УЦИ.

Назначение, область применения

Горизонтально-расточной станок 2А656Ф11 и 2А656РФ11 заменил устаревший станок модели 2Е656.

Станок 2А656Ф11 предназначен для индивидуальной или серийной обработки тяжелых корпусных деталей больших габаритов, имеющих точные отверстия, связанные между собой точными расстояниями.

Для растачивания отверстий большой длины с помощью борштанг станок может оснащаться задней стойкой.

Особенности конструкции горизонтально-расточного станка 2А656Ф11

Станок 2А656 выпускался в двух модификациях:

2а656ф11 – станок оснащен поперечно-подвижной передней стойкой, неподвижной плитой и выдвижным шпинделем Ø 160 мм;

2а656рф11 – станок имеет поперечно-подвижную переднюю стойку, съемный продольно-подвижный поворотный стол и съемную планшайбу с радиальным суппортом.

Предназначены для индивидуальной и серийной обработки тяжелых корпусных деталей больших размеров, которые имеют точные отверстия, связанные между собой точными расстояниями.

На станках выполняются разнообразные расточные, фрезерные и сверлильные работы, включая нарезание резьбы расточным шпинделем.

Станки 2А656Ф11 и 2А656РФ11 оснащены устройством цифровой индикации и предварительного набора координат.

Для растачивания отверстий большой длины с помощью борштанг станки могут быть снабжены задней стойкой (поставляется по особому заказу за дополнительную плану).

Станок модели 2А656Ф11 оснащен поперечно-подвижной передней стойкой, неподвижной плитой и выдвижным шпинделем диаметром 160 мм.

Станок модели 2А656РФ11 имеет поперечно-подвижную стойку, неподвижную плиту, съемный продольно-подвижной поворотный стол, выдвижной шпиндель диаметром Ø 160 мм, съемную планшайбу с радиальным суппортом, угловую фрезерную головку. С помощью съемной планшайбы можно обрабатывать торцевые поверхности, а также растачивать отверстия больших диаметров. Фрезерная головка позволяет производить сверлильные и фрезерные работы как на вертикальных, так и на горизонтальных поверхностях.

Шпиндельный узел с фрезерными и выдвижным шпинделями смонтирован на прецизионных подшипниках качения.

Азотированный шпиндель имеет высокую поверхностную твердость и длительно сохраняет точность.

По заказу шпиндель может быть выполнен с конусом № 50 по ISO и с безударным ручным креплением инструмента.

Направляющие станины передней стойки и станины съемного стола имеют телескопическую защиту, что обеспечивает длительное сохранение первоначальной точности.

Направляющие саней стойки и стола имеют специальные накладки из фторопласта, повышающие плавность перемещения узла и способствующие длительному сохранению первоначальной точности станка.

Шпиндельная бабка и сани передней стойки после остановки закрепляются автоматически электромеханическими зажимами.

Привод подач — раздельный, от электродвигателей постоянного тока с тиристорным управлением.

Диапазон скорости исполнительных двигателей 1..2500 значительно расширяет эксплуатационные возможности станка.

Переключение скоростей вращения шпинделя осуществляется специальным механизмом с серводвигателем и автоматическим импульсным устройством с селективной установкой на выбранную скорость.

Смазка направляющих автоматизирована.

Съемный поворотный стол станка 2А656РФ11 вращается на специальной прецизионной опоре. Установка через 90° производится по оптическому микроскопу. Отсчет на любой угол осуществляется по круговой шкале с ценой деления 30′.

Съемная планшайба при закреплении ее на фрезерном шпинделе может работать выдвижным шпинделем.

Управление станками — дистанционное, с центрального пульта на шпиндельной бабке, с дублирующего переносного пульта и со специального подвесного пульта, позволяющего управлять станком с плиты.

Уровень вибрации в соответствии с ГОСТ 12.2.009—80.

Условия транспортирования и хранения по ОСТ2 Н89-30—79, ГОСТ 7599—82.

Класс точности — Н по ГОСТ 8—82Е.

Шероховатость обработанных поверхностей Ra 1,6 мкм.

Разработчик — Ленинградское ОКБС.

Габариты рабочего пространства горизонтально-расточного станка 2а656ф11 и 2а656рф11

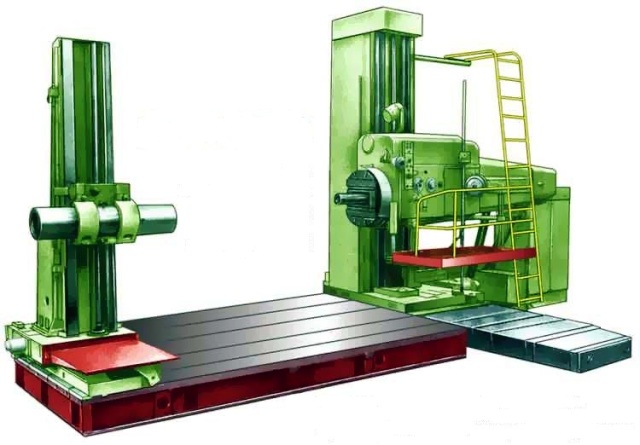

Габариты рабочего пространства горизонтально-расточного станка 2а656ф11

Габариты рабочего пространства станка 2А656Ф11. Смотреть в увеличенном масштабе

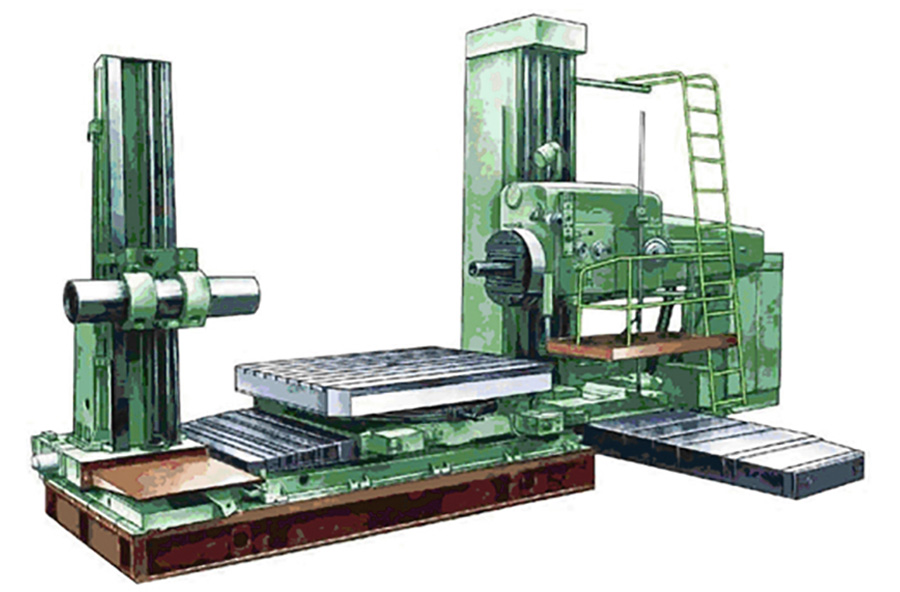

Габариты рабочего пространства горизонтально-расточного станка 2а656рф11

Габариты рабочего пространства станка 2А656рФ11. Смотреть в увеличенном масштабе

Посадочные и присоединительные базы горизонтально-расточного станка 2А656Ф11

Конец шпинделя горизонтально-расточного станка 2а656ф11

Конец шпинделя станка 2а656ф11. Смотреть в увеличенном масштабе

Съемный стол и планшайба горизонтально-расточного станка 2а656рф11

Съемный стол и планшайба станка 2а656рф11. Смотреть в увеличенном масштабе

Фрезерный шпиндель горизонтально-расточного станка 2а656рф11

Фрезерный шпиндель станка 2а656рф11. Смотреть в увеличенном масштабе

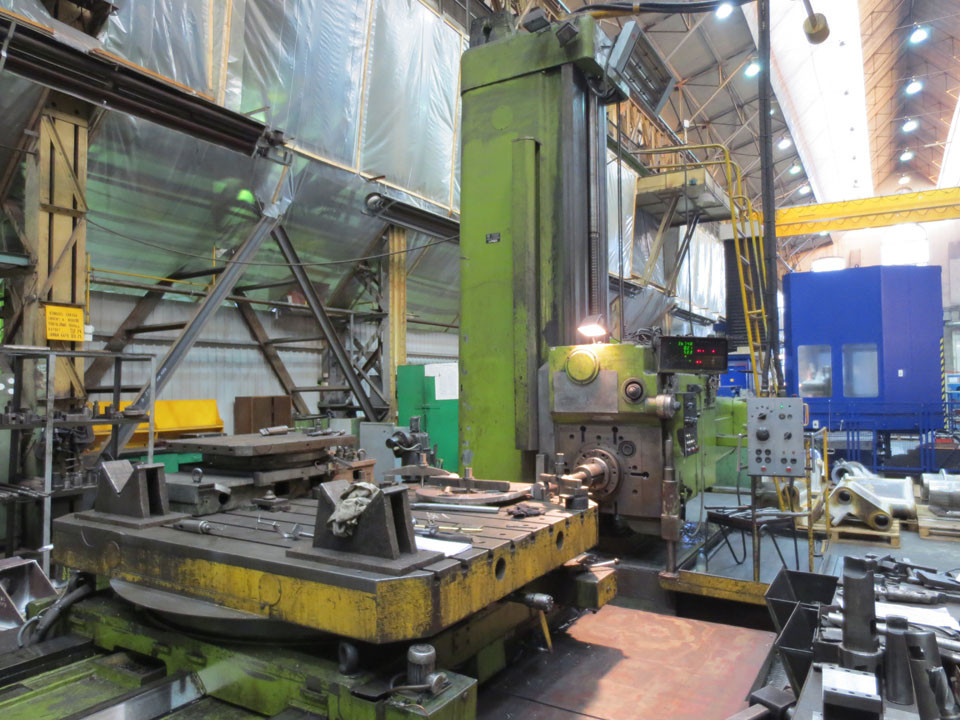

Фото горизонтально-расточного станка 2А656Ф11

Фото горизонтально-расточного станка 2А656Ф11. Смотреть в увеличенном масштабе

Фото горизонтально-расточного станка 2А656Ф11

Фото горизонтально-расточного станка 2А656Ф11. Смотреть в увеличенном масштабе

Фото горизонтально-расточного станка 2А656Ф11

Фото горизонтально-расточного станка 2А656Ф11. Смотреть в увеличенном масштабе

Фото горизонтально-расточного станка 2А656Ф11

Фото горизонтально-расточного станка 2А656Ф11. Смотреть в увеличенном масштабе

Фото горизонтально-расточного станка 2А656Ф11

Установочный чертеж горизонтально-расточного станка 2А656Ф11

Установочный чертеж горизонтально-расточного станка 2А656Ф11. Смотреть в увеличенном масштабе

Читайте также: Обозначения кинематических схем металлорежущих станков

2А656Ф11 станок горизонтально-расточной. Видеоролик.

Технические характеристики горизонтально-расточных станков 2А656Ф11

Технические характеристики горизонтально-расточных станков 2А656Ф11. Смотреть в увеличенном масштабе

Технические характеристики горизонтально-расточных станков 2А656Ф11

Технические характеристики горизонтально-расточных станков 2А656Ф11. Смотреть в увеличенном масштабе

Технические характеристики горизонтально-расточных станков 2А656Ф11

Технические характеристики горизонтально-расточных станков 2А656Ф11. Смотреть в увеличенном масштабе

Список литературы:

Бернштейн-Коган В.С. Электрооборудование координатно-расточных и резьбошлифовальных станков, 1969
Глухов Н.М. Работа на координатно-расточных станках, 1953
Григорьев С. П., Григорьев В.С. Практика координатно-расточных и фрезерных работ, 1980
Ипатов С.С. Координатно-расточные станки в точном приборостроении, 1954
Кашепава М.Я. Современные координатно-расточные станки, 1961
Кудряшов А.А. Станки инструментального производства, 1968
Смирнов В.К. Токарь-расточник. Учебник для технических училищ, 1982
Тепинкичиев В.К. Металлорежущие станки, 1973
Зазерский Е.И., Гутнер Н.Г. Токарь-расточник, 1960
Пономарев В.Ф. Справочник токаря-расточника,1969
Смирнов В.К. Токарь-расточник. Учебник для технических училищ, 1982

Богданов А.В. Расточное дело, 1960

Связанные ссылки. Дополнительная информация

Тяжелые горизонтально-расточные станки 2А656Ф11 и 2А656РФ11 в Ульяновске (Фрезерные станки)

org/ListItem”> Россия
Ульяновск
Металлообрабатывающие станки
Фрезерные станки

Цена: Цену уточняйте

за 1 ед.

Компания “СТАНКОПАРК“ (Ульяновск) является зарегистрированным поставщиком на сайте BizOrg.su. Вы можете приобрести товар Тяжелые горизонтально-расточные станки 2А656Ф11 и 2А656РФ11, расчеты производятся в ₽. Если у вас возникли проблемы при заказе товара, пожалуйста, сообщите об этом нам через форму обратной связи.

Описание товара

Тяжелые горизонтально-расточные станки 2А656Ф11 и 2А656РФ11

Предназначен для обработки деталей массой до 10 т: сверлением, растачиванием, фрезерованием, нарезанием резьбы, обработка соосных отверстий с поворотом стола на 180*.
Станки 2А656Ф11 и 2А656РФ11 оснащены устройством цифровой индикации и предварительного набора координат.
Станок 2А656Р оснащен также угловой фрезерной головкой, которая позволяет производить сверлильные и фрезерные работы на вертикальных и горизонтальных поверхностях.
Класс точности – Н

Технические характеристики станков 2А656Р п/п Параметры Величины 1.

Диаметр шпинделя 160 мм 2. Рабочая поверхность стола 2000 х 2500 мм 3. Частота вращения шпинделя в мин. 7,5 – 950 4. Частота вращения планшайбы в мин. 7,5 – 190 5. Мощность электродвигателя главного привода 18,5 Квт 6. Наибольший вес обрабатываемой детали 10000 кг 7. Вертикальное перемещение бабки 2500 мм 8. Перемещение стола 2000 мм 9. Перемещение стойки 2500 мм 10. Перемещение поворотного стола Круговое 11. Станок имеет индикацию перемещения по осям X, Y, Z, W, B 12. Масса станка (с технологической плитой) 61,5 т 13. Пространство, занимаемое станком 11500 х 8100 х 5300ГЕОМЕТРИЧЕСКАЯ ТОЧНОСТЬ СТАНКА 2А656Ф11 п/п Наименование проверки Величины
(мкм) 1. Плоскостность рабочей поверхности стола 30 2. Прямолинейность перемещения в вертикальной пл. стола по станине 10 3. Прямолинейность перемещения стойки в горизонтальной плоскости 11 4. Прямолинейность перемещения шпиндельной бабки в вертикальной плоскости 25 5. Прямолинейность перемещения расточного шпинделя: – в вертикальной плоскости 20 – в горизонтальной плоскости 20 6.

Радиальное биение шпинделя 20 7. Радиальное биение конического расточного шпинделя – при вращении шпинделя 8 – при вращении шпинделя и планшайбы 19 8. Осевое биение расточного шпинделя 8 9. Параллельность оси вращения шпинделя рабочей поверхности стола 25
