2М 112 станок настольно сверлильный – Вертикальный настольно-сверлильный станок 2М112: характеристики, паспорт

alexxlab | 28.04.2020 | 0 | Разное

Содержание

Вертикальный настольно-сверлильный станок 2М112: характеристики, паспорт

Выдержавший несколько модернизаций советский вертикальный настольно-сверлильный станок модели 2М112, имеющий координатный стол, до сих пор широко востребован и для нужд домашней мастерской, и в небольших ремонтных предприятиях. Независимо от производителя (а модель 2М112 выпускалась в Литве заводом Komunaras, и в г. Киров, ныне Вятка – местным станкостроительным заводом), данный агрегат сохраняет достаточную функциональность и удобство.

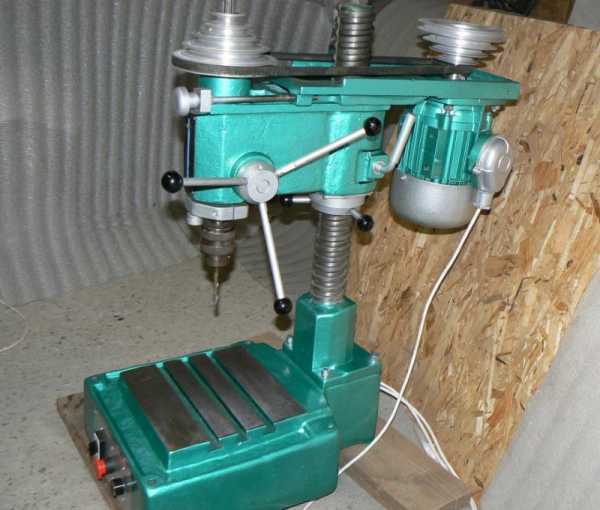

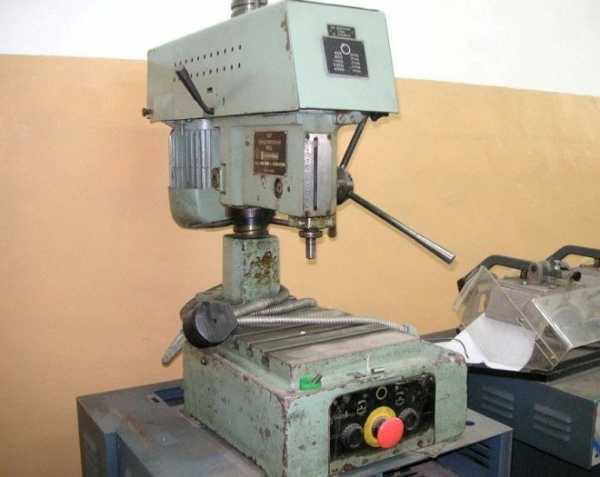

Общий вид настольно-сверлильного станка 2М112

Высокая надежность станка и хорошие технические характеристики обеспечиваются крайне простой конструкцией. В конструкции применено всего 6 подшипников, а шкивы для смены числа оборотов, хоть и громоздки и неудобны, позволили исключить удобную, но не надежную шестеренчатую коробку переключения оборотов. Подшипники станка 2М112 установлены в узле, в котором находится шпиндель, который иначе именуют пиноль, и благодаря которому осуществляется вертикальное перемещение инструмента. Еще один подшипник находится в узле подъема шпиндельной бабки. Малое количество смазываемых узлов облегчает обслуживание настольно-сверлильного станка 2М112.

Ввиду простоты, надежности и низкой стоимости станок хорошо зарекомендовал себя в учебных мастерских.

Технические характеристики станка 2М112

Расшифровка названия станка следующая. Первая цифра 2 обозначает, что рассматриваемое оборудование относится к сверлильному, а буква М означает, что базовая модель (её условное обозначение 2112) подвергалась модернизации.  Первая из единичек в обозначении указывает тип агрегата, а две последние цифры – наибольший размер круглого в плане отверстия, которое можно получить на данном оборудовании.

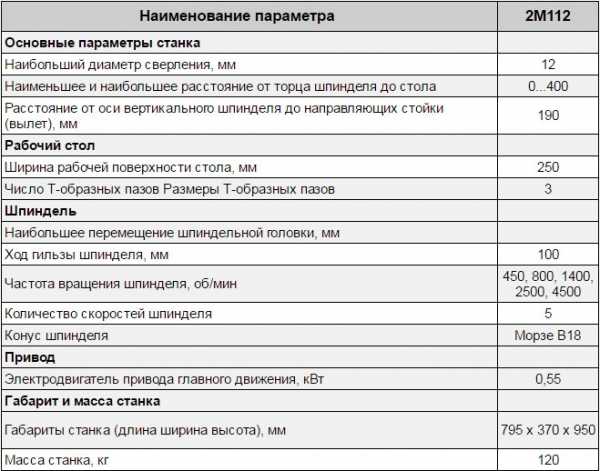

Настольно-сверлильный станок 2М112 имеет технические характеристики, свойственные всем устройствам сверлильных станков подобного класса.

Таким образом, универсальный настольный вертикально сверлильный станок модели 2М112 может работать с отверстиями не более 12 мм в диаметре, причём материалом условной заготовки считается некаленая сталь 45 (для менее прочных материалов, например, алюминия, допускается и больше).

Основные технические характеристики:

  1. Вылет шпинделя – 0,19 м.
  2. Номер применённого конуса Морзе – В18.
  3. Вертикальное перемещение патрона со рабочим инструментом – 100 мм.
  4. Диапазон регулировки просвета между нижним торцом шпинделя и верхней кромки пазов на столе – 50…400 мм.
  5. Стол – координатный, рабочие размеры 200×250 мм (производятся варианты и с увеличенным по ширине столом).
  6. Количество скоростей вращения шпинделя (изменяется ступенчато) – 5, от 450 до 4500 мин-1.
  7. Привод – электрический: мощность двигателя – 550 Вт, питающее напряжение 3 фазы 380 В.
  8. Габаритные размеры сверлильного станка 2М112 (длина×ширина×высота) – 770×370×950 мм.
  9. Вес – 120 кг.

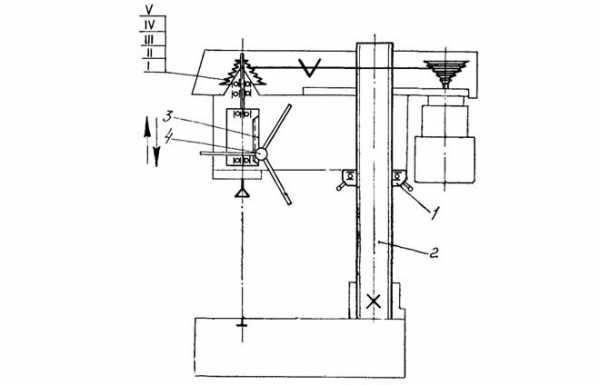

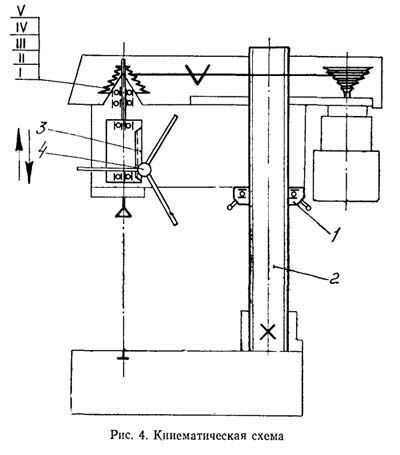

Кинематическая схема настольно-сверлильного станка 2М112

Советские станки, изготавливаемые как на заводе Комунарас, так и на производстве в г. Киров —  рассчитывались на точность операции сверления Н (обычную) по ГОСТ 8-82.

Кроме сверления, назначение оборудования заключается в том, чтобы производить нарезание резьбы. Для этого конструкция предусматривает вертикальный специальный резьбонарезной патрон.

Устройство сверлильного станка 2М112

Кинематическая схема и общий вид включают в себя следующие элементы:

  1. Электрический двигатель.
  2. Клиноременную передачу.
  3. Вертикальный кронштейн.
  4. Шпиндель, входящий в состав инструментальной головки.
  5. Рукоять передвижения инструментальной головки по кронштейну.
  6. Рукоятку подачи пиноли.
  7. Опорную плиту с координатным столом, на поверхности которого имеются Т-образные пазы.
  8. Защитный кожух, закрывающий шкив сверлильного станка 2М112.
  9. Хомут с мерной линейкой.

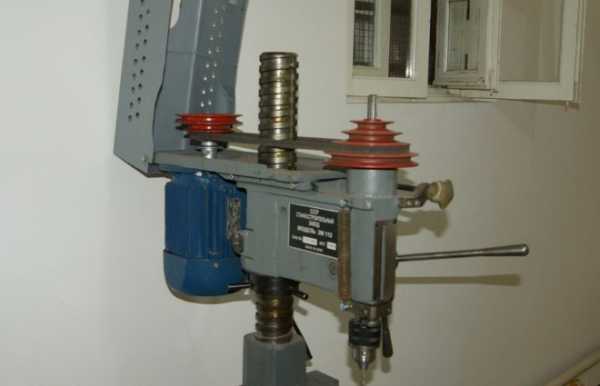

Настольно-сверлильный станок 2М112 без защитного кожуха

Описание работы сверлильного станка 2М112

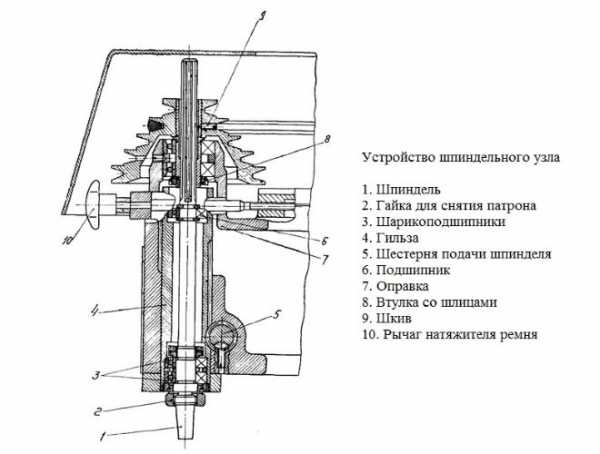

Шпиндель сверлильного станка 2М112 может перемещаться по колонне и крепится посредством винтового зажима. Пиноль станка может подниматься до высоты 400 мм над поверхностью рабочего стола, позволяя обрабатывать заготовки в широком диапазоне размеров.

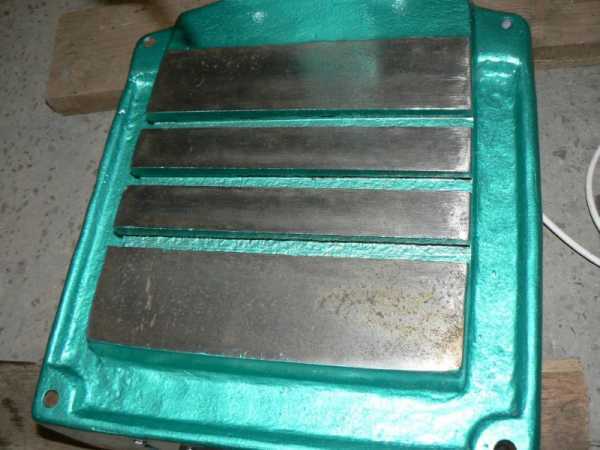

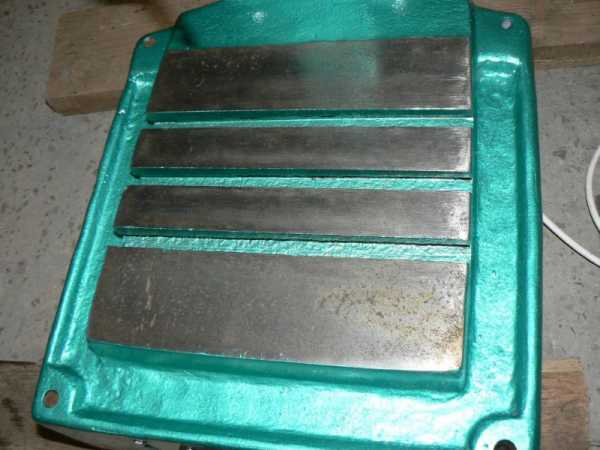

Рабочий стол настольно-сверлильного станка 2М112
Ременная передача настольно-сверлильного станка 2М112

Перед пуском двигателя обрабатываемая деталь закрепляется зажимами, находящимися в Т-образных пазах, которые имеет координатного стол 2М112. Производитель сверлильного станка 2М112 в качестве дополнительного оборудования предлагает тиски, которые устанавливаются на станине в пазы координатного стола.

Шпиндель проверяется на рабочую скорость вращения, которая зависит от твёрдости детали, после чего вручную устанавливаются вылет инструментальной головки и её положение относительно координатного стола. В патрон устанавливается сверло (или метчик) необходимого диаметра. Ход (особенно, если он – большой) проверяется при неработающем приводе, после чего включается электродвигатель, и с деталью производится необходимая технологическая операция, сверление или нарезание резьбы.

Электрическая схема настольно-сверлильного станка 2М112

Регулировку высоты шпинделя для сверлильного станка 2М112 облегчает возвратная пружина. При наличии дополнительной тумбы в конструкции вылет для настольно-сверлильного станка Комунарас 2М112 можно искусственно увеличить, не теряя при этом в устойчивости оборудования. Набор сменных шкивов позволяет простым способом и оперативно работать с иной скоростью вращения.

Конус Морзе позволяет быстро сменить патрон для сверлильного станка 2М112 на иной рабочий инструмент с аналогичным креплением.

Удобство работы повышается благодаря тому, что рабочий стол неподвижен, а вращается пиноль, а точнее весь шпиндельный узел вокруг неподвижной опоры.

У станка 2М112 имеется подсветка, расположенная в шпиндельном узле.

Производители сверлильного агрегата 2М112 предусматривает его обязательное защитное заземление при работе для повышения безопасности. Подробные указания по заземлению содержит паспорт агрегата.

Скачать паспорт (инструкцию по эксплуатации) настольно-сверлильного станка 2М112

Обслуживание

Все работы по обслуживанию универсального настольно-сверлильного станка 2М112 заключаются в контроле натяжения ремня шкива и смазке отдельных узлов устройства. При нормальной нагрузке чаще всего (раз в 2 дня) смазку и очистку требует шпиндель (пиноль), особенно шлицевые поверхности. Раз в неделю смазывается поверхность вертикальной колонны и регулировочная гайка. Раз в полгода требует замены смазки подшипники шпинделя и колонки. При частой смене количества оборотов нуждается в смазке регулятор натяжения ремня и фиксатор защитного кожуха шпинделя. Подшипники смазываются консистентной смазкой типа ЦИАТИМ или Литол.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Сверлильный станок 2м112 — studvesna73.ru

Сверлильные станки марки 2М112 выпускаются Кировским станкостроительным заводом и «Сельмаш». Их главным отличием от аналогичных моделей является настольная конструкция, которая позволяет делать их с относительно небольшими размерами. Однако это не сказалось на функциональных особенностях оборудования.

Настольно-сверлильный станок 2М112 состоит из опорного основания, которое выполняет функцию рабочего стола. Шпиндельная головка, электродвигатель и механизм переключения скоростей располагаются в отдельном блоке, который соединяется с основанием с помощью колоны. На ее поверхности нанесена резьба, позволяющая регулировать высоту шпинделя относительно заготовки.

С помощью рукоятей можно изменять положение верхнего блока, а также контролировать вылет шпиндельной головки. Для выполнения последней операции на торцевой части станка нанесена градуированная шкала, позволяющая визуально контролировать текущие характеристики оборудования.

Кроме этого, к особенностям вертикально-сверлильного станка 2М112 можно отнести следующие:

Одним из качества станка является упрощенная схема изменения скоростей вращения. Она реализована с помощью системы из двух рядов шкивов, распложенных на двигателе и приводе шпинделя. При этом технические характеристики оборудования позволяют его применять не только в ремонтных целях, но и в мелкосерийном производстве.

Тумба станка дает возможность выполнять торцевое сверление длинных заготовок. Для фиксации детали на ее поверхности есть 3 Т-образных паза.

Настольно-сверлильный станок 2м112 может использоваться не только в производственных целях, но и при обустройстве домашней мастерской. Электродвигатель оборудования предназначен для подключения к электросети 220 В, что является одним из условий эксплуатации в домашних условиях.

Шпиндельная бабка установлена в чугунном корпусе. Он снижает колебания, возникающие при работе станка, а также имеет длительный срок безремонтной эксплуатации. Еще одной характеристикой этого компонента является возможность разворота на колонне.

Габаритные размеры конструкции небольшие и составляют 79,5*37*95 см. Масса вертикально-сверлильного станка в 120 кг дает возможность перенести его в другое место. Дополнительная фиксация не требуется, так как центр тяжести располагается в нижней части.

Станок 2м112 обладает следующими техническими характеристиками:

Главный привод осуществляется за счет передачи крутящего момента от электродвигателя модность 0,55 кВт.

В этой модели вертикально-сверлильного станка не предусмотрен механизм подачи охлаждающей жидкости. Это нужно учитывать при обработке деталей из особых твердых сортов стали.

Еще одним недостатком является отсутствие освещения рабочей поверхности стола. Для этого необходимо сделать или приобрести дополнительное устройство. Также при подключении к электросети необходимо обеспечить заземление.

В процессе эксплуатации следует периодически проверять состояние компонентов станка, его фактические характеристики. Движущие части смазываются специальным составом, проверяется работа механизма натяжения ременной передачи. Запрещается работа при снятом верхнем защитном кожухе. Это вызывает некоторые затруднения при переключении передач. Для этого необходимо полностью остановить оборудование и только затем поменять расположение ремней.

В видеоматериале показан подробный обзор станка:

Настольный агрегат 2М112, с помощью которого можно нарезать резьбу и сверлить отверстия в стальных, неметаллических, чугунных и других изделиях, используется как на промышленных объектах, так и в условиях бытовых и ремонтных мастерских.

Этот компактный агрегат отличается несложной конструкцией, длительным сроком эксплуатации, высоким уровнем надежности и эффективности выполнения основных рабочих операций, а также простотой управления. Указанные достоинства станка обусловили его востребованность малыми производственными компаниями и частными мастерами, которые работают с деталями из обычных и углеродистых сталей .

Данное сверлильное оборудование предназначено в первую очередь для сверления в мелких заготовках небольших по сечению отверстий (до 12 миллиметров) и выполнения резьбы (до М12). Кроме того, на нем можно осуществлять операции рассверливания, развертывания и зенкерования.

Сверлильный станок, выпускаемый кировским предприятием «Сельмаш», а также двумя вильнюсскими станкостроительными комбинатами – «Практика» и «Жальгирис», имеет массу аналогов. К таковым относят оборудование далее указанных заводов:

Как было сказано, интересующее нас оборудование имеет достаточно простую конструкцию, состоящую из следующих узлов:

Управление агрегата производится при помощи специальных табличек, вводного выключателя, кнопки запуска электрического двигателя и пяти рукояток:

На упомянутых ранее табличках нанесены графические символы, которые обеспечивают простоту работы с оборудованием. Далее мы приводим список этих символов: «Включение сети», «Пуск», «Вращение шпинделя», «Напряжение!», «Аварийный стоп», «Включение и отключение вводного выключателя», «Осторожно!», «Вводный выключатель», «Цепи управления», «Заземление», «Обороты в минуту», «Предохранители электросети».

Колонка агрегата стоит на плите, которая выполнена в виде отливки со специальной емкостью, называемой корытом. Оно предназначено для сбора жидкости, используемой для охлаждения, а затем и для ее отвода. Крепление кронштейна и колонки сделано неподвижно, а сам кронштейн служит для соединения колонки и платика (верхнего) плиты.

Электрическое оборудование настольно-сверлильного агрегата помещено в полость плиты, на лицевой части которой находится пульт управления. Добавим, что плита располагает пазами (Т-образными), требуемыми для надежного крепления описанных узлов.

Шпиндельная бабка (ШБ) изготовлена из чугунного корпуса, в котором размещается устройство натяжения ремней и шпиндельный механизм. Электрический двигатель соединен с бабкой в задней ее части. ШБ допускается поворачивать на колонке для выбора необходимого рабочего положения бабки. После этого ее фиксируют в этом положении. Для передвижения ШБ вниз либо вверх следует использовать подъемное устройство, поворачивая его вправо или влево. Обратите внимание – нужно обязательно отжать зажимное устройство, чтобы получить возможность передвигать бабку.

Шпиндель располагается на шарикоподшипниках в гильзе, а непосредственно шпиндельный узел размещен в корпусе. Через шлицевое соединение шпиндель получает требуемое для работы вращение от шкива и втулки. Оператор подает шпиндель при помощи гильзы с рейкой и вала-шестерни, которые подсоединены к штурвалу. В конструкции шпиндельного механизма предусмотрено наличие специальной гайки. Она дает возможность осуществить с конуса шпинделя снятие сверлильного патрона.

Также сверлильный станок 2М112 располагает смазочной системой. Ее рекомендовано заправлять составом И-30А. Раз в неделю необходимо обрабатывать указанным маслом верхнюю часть колонки и гайку крепления, каждые два дня – шпиндель (его шлицевую часть), раз в полтора года – шарикоподшипник гайки, каждые три дня – фиксатор корпуса и вал-шестерню.

От правильности установки описываемого оборудования зависит эффективность и качество его функционирования. Желательно монтировать станок на металлическом либо деревянном верстаке, к которому агрегат крепится при помощи достаточно больших по диаметру болтов (обычно применяется крепеж сечением 12 миллиметров).

После установки агрегата его следует выверить уровнем. Данное приспособление ставят на плиту и замеряют величину отклонений в обеих плоскостях. Показатель отклонения на каждые 100 сантиметров не должны быть больше 0,04 миллиметров.

Обратите внимание на то, что перед монтажом на рабочем месте настольную сверлильную установку нужно почистить, а затем нанести на ее поверхность небольшой слой смазочного состава. Столь простая мера предосторожности защитит станок от коррозии.

Как правило, перед первым пуском агрегата следует выполнить регулирование его шпинделя и общую наладку оборудования. При помощи клиноременной передачи регулируют частоту шпинделя. Делается это по такой схеме:

Затем выполняется натяжение ремня и фиксация плиты на ее прежнем месте.

Разборка описанного агрегата ввиду отсутствия сложностей в его конструкции никаких трудностей у человека, работающего за станком, не вызывает. Чаще всего разборка сверлильной установки производится при необходимости выполнения таких видов ремонта:

Трубогиб ручной ТР и другие марки – рассматриваем типы этого приспособления

В этой статье мы рассмотрим различные механические трубогибы, которые можно использовать руками, применяя только мускульную.

Виды сварочных аппаратов – обзор популярных моделей

Статья подскажет вам, какое специальное оборудование имеет смысл приобрести, если вы планируете производить работы по.

Настольный вертикальный сверлильный станок 2М112 является одним из лидеров рынка сверлильного оборудования в средней ценовой категории. Соотношение стоимость и эксплуатационных характеристик данного агрегата на порядок превышает всех конкурентов как отечественного, так и зарубежного производства.

Сверлильный станок 2М112 нового образца

В данной статье будут рассмотрены технические характеристики, устройство и особенности конструкции, паспорт, а также сильные и слабые стороны сверлильного станка 2М112.

1 Общая информация об оборудовании

Вертикальный сверлильный станок 2М112, появившийся на рынке в далеком 1980 году, за более чем тридцатипятилетнюю историю своего существования, приобрел славу оптимального варианта сверлильного оборудования для бытового использования и небольших производственных цехов.

Помимо заводов, 2М112 нередко встречается и в профессиональных учебных заведениях, либо мастерских школ, где данные модели используются в качестве агрегатов для обучения.

Основные узлы сверлильного станка 2М112

2М112 может выполнять четыре основные производственные операции: сверление, зенкерование, растачивание и рассверливание металлических, деревянных, либо пластиковых деталей.

Устройство данного станка позволяет оператору осуществлять выбор одной из пяти скоростей вращения – регулировка осуществляется посредством изменения положения ремня на шкивах. Глубина просверливаемого отверстия регулируется с помощью кругового вращения опорной колонны.

В целом, настольный сверлильный станок 2М112 обладает предельно простой и утилитарной конструкцией, которая и обеспечивает главные плюсы данного агрегата – максимальную надежность и простоту управления устройством.

Регулировочные элементы станка 2М112

Данный настольный станок обладает сравнительно небольшими габаритами и массой – как свидетельствует паспорт, устройство имеет размеры 795*390*950 миллиметров, и весит порядка 120 килограмм.

Небольшой вес, в сравнении с аналогичными стационарными сверлильными станками, позволяет без труда транспортировать устройство к месту назначения. Сам станок может размещаться как на обычном слесарном столе, так и на специальной сверлильной колонне или может использоваться специальная тумба под него.
к меню ↑

1.1 Технические характеристики станка 2М112

Главным параметром любого сверлильного устройства является показатель максимального диаметра создаваемых отверстий. Паспорт модели 2М112 указывает, что у данного агрегата он составляет 12 миллиметров.

Этот диаметр более чем достаточен для бытового использования, и производственных мелкосерийных операций, хотя нередко встречается практика использования на станке 2М112 сверл большего размера.

Характеристики частоты вращения у 2М112, как свидетельствует технический паспорт, составляют от 450 до 4500 оборотов за минуту, при этом, агрегат обладает пятью рабочими скоростями, что дает возможность выбора наиболее подходящей скорости вращения для разных материалов.

Устройство станка предусматривает выдвижение шпинделя (используются шпинделя класса B-18) на 20 сантиметров.

Станок 2М112 образца 1985 года

Расстояние между шпинделем и рабочей плитой регулируется, и может составлять от 20 до 400 миллиметров. Сама рабочая плита станка достаточно просторная, её размеры составляют 25 на 25 сантиметров, что позволяет удобно работать с заготовками больших размеров. Силовым приводом данной модели является электромотор мощностью в 550 Ватт.

Несмотря на то, что настольный вертикальный станок 2М112 предназначен для мелкосерийного производства и бытового использования, практика показывает, что он без проблем переносит продолжительную эксплуатацию в условиях бесперебойной работы.

Отличные технические характеристики, которыми обладает данный агрегат, обусловлены простой, но эффективной и надежной конструкцией, которая будет детально рассмотрена в следующем разделе статьи.
к меню ↑

2 Конструкционные особенности агрегата

Основные элементы конструкции, которыми обладает вертикальный сверлильный станок 2М112, следующие: рабочая плита, несущая колонна, корпус силового агрегата, электромотор мощностью 550 Ватт, элемент, приводящий шпиндель в движения, фиксатор шпинделя, кронштейн, ремни для натяжения передачи и защитный кожух.

Ручное управление осуществляется посредством рукояти для передвижения шпинделя, его фиксатора, и рычага для регулирования натяжения ремней передачи.

Также присутствует вынесенная на корпус станка кнопка для включения и выключения электромотора. Регулировка положения рабочей плиты осуществляется с помощью расположенного на ней фиксатора.

Механизм регулировки передачи оборотов двигателя

Шпиндель станка расположен в литом чугунном корпусе, что исключает возможность его механического повреждения вследствие внешних факторов. В самом корпусе, помимо шпинделя, расположена система натяжения ремней передачи, шпиндельный узел, и элемент, соединяющий шпиндель с электроприводом.

Настольный сверлильный станок 2М112 оборудован системой освещения рабочей панели, что позволяет эффективно работать даже в помещениях с плохим освещением.
к меню ↑

2.1 Преимущества и недостатки

Высокая популярность данного агрегата на территории стран бывшего СССР обусловлена наличием у 2М112 ряда важных преимуществ, которые делают его использование предпочтительнее, чем использование конкурентных устройств от иностранных производителей.

В производственных цехах всевозможных заводов можно нередко встретить хорошо работающий настольный станок 2М112 1&859mdash;1990 года выпуска.

Даже если данный агрегат выходит из строя полностью, и не подлежит ремонту, что случается крайне редко, большинство профессионалов предпочитают заменить его на аналогичный станок, а не приобретать низкокачественные китайские модели, либо хорошие, но чрезмерно дорогие европейские устройства.

Агрегат 1989 года выпуска — заводские характеристики

Рассмотрим преимущества, которыми обладает вертикальный сверлильный станок 2М112, более детально

  1. Выносливость – у данного агрегата действительно впечатляющий рабочий ресурс, который позволяет ему эффективно функционировать при самых жестких условиях эксплуатации.
  2. Простота конструкции – станок не требует никакого сложного ухода и технического обслуживания.
  3. Ремонтопригодность – простота конструкции обуславливает высокую ремонтопригодность 2М112, при этом, любые детали для данной модели присутствуют на рынке в огромном количестве.
  4. Мощность – электродвигатель на 550 Ватт полностью удовлетворяет потребности мелкосерийного производства и бытового использования.
  5. Стоимость – вертикальный сверлильный станок 2М112 обладает лучшим из доступных на рынке соотношением цены и технических характеристик.

Не обделена данная модель и недостатками, которые, по большей мере связанны с очевидным моральным устареванием агрегата.

Поскольку 2М112 проектировался еще в Советском Союзе, свыше тридцати лет назад, вполне очевидно, что он будет уступать современным аналогам по точности и эффективности работы. Аппарат 2М112 не способен обеспечить продуктивность, которую могут выдавать японские, либо немецкие сверлильные станки.

Также он уступает им в компактности и удобстве работы, однако, если вы ищите недорогой, надежный и выносливый настольный вертикальный сверлильный станок, и технические характеристики 2М112 вас устраивают, то можете быть уверенными – лучшего варианта попросту не существует.
к меню ↑

2.2 Обзор сверлильного станка 2М112 (видео)

2.3 Отзывы о модели

Чтобы вы смогли составить исчерпывающую картину в вопросе преимуществ и недостатков сверлильного станка 2м112, мы предлагаем вашему вниманию отзывы людей, обладающих многолетним опытом работы на данном агрегате.

Виктор, 27 лет, Ростов:

Являюсь владельцем интернет-магазина сверлильного оборудования, который реализовывает как портативные дрели, так и стационарные сверлильные станки. Могу сказать, что за шесть лет существования магазина, лидером по продажам был и остается 2м112.

У данного агрегата, в сравнении с конкурентами по ценовой категории, на порядок лучше все – цена, технические характеристики, надежность, ресурс работы. В общем, могу сказать, что ни один китайский сверлильный станок с нашим 2М112 и рядом не стоял.

Олег, 39 лет, Москва:

Занимаюсь ремонтом и восстановлением старых советских автомобилей. Поскольку необходимость рассверливать металлические детали возникает регулярно, недавно было принято решение приобрести сверлильный станок.

Бюджет был довольно скромным, так что изначально заглядывался на недорогие агрегаты от китайских производителей. Однако, придя в магазин, мне, как я теперь понимаю – повезло, я попал на хорошего консультанта, который посоветовал в сторону китайцев вообще не смотреть, а брать 2м112, который уже прошел и воду, и медные трубы.

Комплектация была отличная – паспорт, техническая документация, инструкции, набор сменных ремней. В итоге, уже больше года работаю на этом сверлильном станке, могу сказать, что меня в нем устраивает абсолютно все.

Сверлильный станок 2М112, компактные габариты которого позволяют устанавливать его на поверхности рабочего стола, относится к оборудованию средней ценовой категории. Оптимальное соотношение доступной стоимости и достойных технических характеристик делает станок данной модели лидирующим среди подобного оборудования отечественного и зарубежного производства.

Малогабаритный настольный сверлильный станок 2М112

Что собой представляет и где применяется станок 2М112

Станок 2М112, относящийся к оборудованию вертикально-сверлильной категории, начал выпускаться в 1980 году. За достаточно длительный период своего существования на рынке это устройство завоевало огромную популярность при использовании в домашних мастерских и цехах небольших производственных предприятий. Станки 2М112, предназначенные для настольного применения, также входят в оснащение учебных мастерских школ и профессиональных учебных заведений, где на нем проходят обучение молодые специалисты.

Технические возможности рассматриваемого сверлильного станка позволяют выполнять целый ряд технологических операций:

  • сверление отверстий;
  • рассверливание;
  • развертывание;
  • зенкерование;
  • нарезание внутренней резьбы.

На рабочий стол станка можно установить поворотные тиски

Материалом изготовления деталей, обрабатываемых на таком сверлильном станке, могут быть металл, пластик или древесина.

Несмотря на простоту конструкции, на настольном сверлильном станке 2М112 предусмотрена возможность изменения скорости вращения рабочего патрона по 5 ступеням. Для реализации данной функции на агрегате изменяется положение ремня на шкивах ременной передачи, что выполняется очень быстро благодаря специальной конструкции этого узла. Глубина сверления при работе на сверлильном станке 2М112 также регулируется достаточно просто – для этого используется плоская шкала (или упоры).

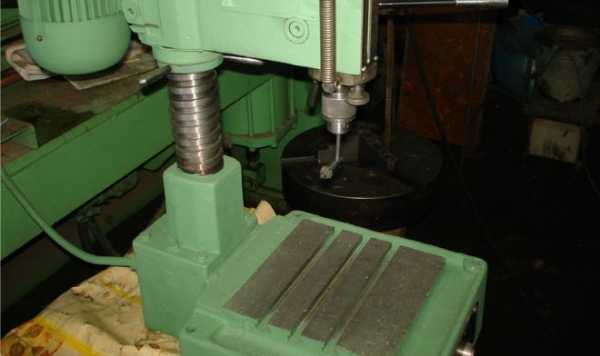

Ременная передача под поднятым защитным кожухом станка

Простая конструкция обеспечивает главные достоинства вертикально-сверлильного станка 2М112 – исключительную надежность и легкость в использовании. Отличают этот станок и такие характеристики, как компактные размеры (795х390х950 мм) и незначительный вес (120 кг), что позволяет легко перемещать такое оборудование в любое место. Вертикально-сверлильный станок модели 2М112 благодаря своей компактности может устанавливаться как на поверхности слесарного стола, так и на специальной сверлильной колонне или тумбе.

Характеристики и документация станка

Основной характеристикой любого сверлильного станка является максимальный диаметр просверливаемого с его помощью отверстия. Используя станок модели 2М112, согласно паспорту, можно получать в обрабатываемых деталях отверстия, диаметр которых доходит до 12 мм. Отверстий такого диаметра вполне достаточно для того, чтобы выполнять сверлильные работы в условиях домашней мастерской, но в производственных условиях на эти станки устанавливают сверла большего диаметра.

Технические характеристики станка

Ниже вы можете бесплатно скачать техническую документацию по станку 2М112, а именно паспорт станка или руководство по эксплуатации.

Паспорт настольного сверлильного станка 2М112:
Скачать

Патрон сверлильного станка 2М112, согласно паспорту, может вращаться со скоростью 450–4500 об/мин, при этом скорость вращения данного узла может регулироваться по 5 ступеням. На станке установлен шпиндель класса В-18, расстояние от торца которого до поверхности рабочего стола может варьироваться в интервале 0–400 мм.

Габариты рабочего стола, на поверхности которого имеется три Т-образных паза для фиксации обрабатываемой детали или машинных тисков, составляют 250х250 мм.

Поверхность рабочего стола станка позволяет фиксировать зажимные приспособления

Для расширения функциональных возможностей сверлильный станок можно устанавливать на специальную тумбу, что позволяет использовать оборудование для сверления отверстий в торцах деталей, длина которых доходит до 1000 мм. В качестве главного приводного устройства на станке 2М112 используется электродвигатель мощностью 550 Вт.

Несмотря на небольшие габариты и не слишком высокую мощность, настольный сверлильный станок данной модели можно подвергать длительной и интенсивной эксплуатации. Такие достойные характеристики обеспечивает простая, но эффективная конструкция устройства.

В домашней мастерской станок 2М112 можно разместить на самодельной металлической тумбе

Особенности конструкции станка

Даже по фото вертикально-сверлильного станка 2М112 можно понять, насколько простой конструкцией он обладает. Так, составными элементами этого агрегата являются:

  • колонна, по которой в вертикальном направлении перемещается шпиндельная бабка ;
  • устройство, обеспечивающее зажим шпиндельной бабки в требуемом положении;
  • приводной электродвигатель;
  • механизм, отвечающий за подъем шпиндельной бабки;
  • плита-основание, верхняя часть которой используется в качестве рабочего стола;
  • кожух, обеспечивающий защиту приводного механизма;
  • шпиндельная бабка;
  • механизм, отвечающий за натяжение приводных ремней;
  • кронштейн, в котором фиксируется основание колонны.

Основные части станка 2М112

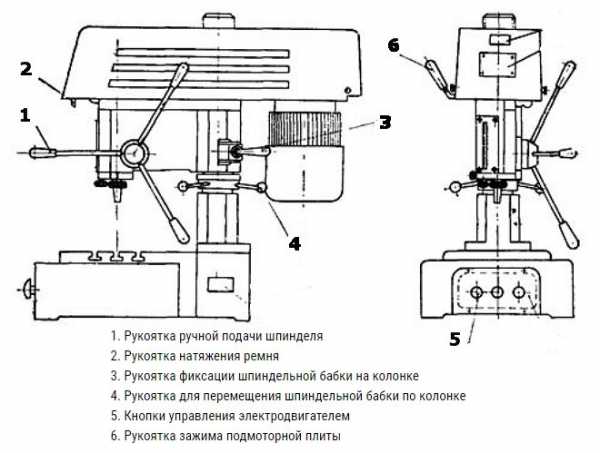

Конструктивными элементами, которые обеспечивают удобное и эффективное управление параметрами работы сверлильного станка 2М112, являются:

  • рукоятка, отвечающая за ручную подачу шпинделя;
  • рукоятка, при помощи которой обеспечивается требуемое натяжение ремней;
  • рукоятка, используемая для фиксации шпиндельной бабки на колонне;
  • электрические кнопки, при помощи которых запускают и останавливают приводной электродвигатель;
  • рукоятка, отвечающая за фиксацию подмоторной плиты.

Органы управления станка

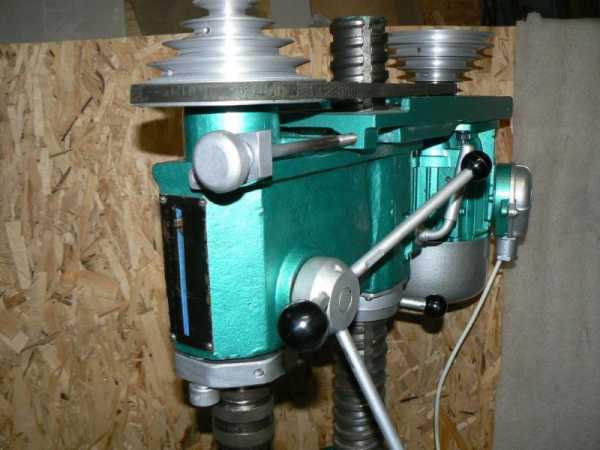

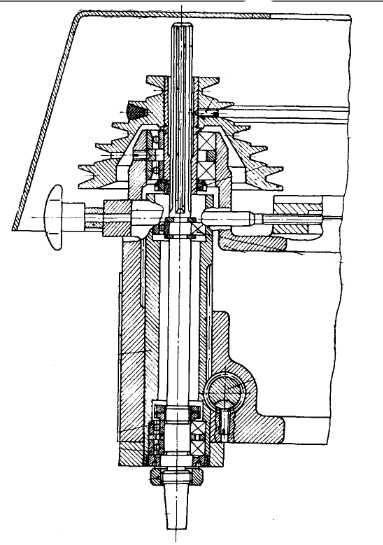

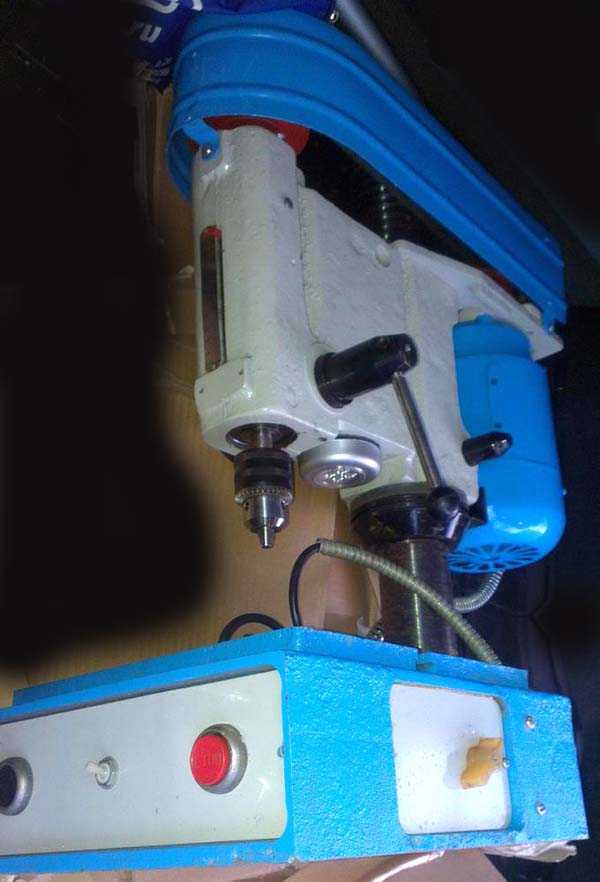

Шпиндельный узел настольного сверлильного станка 2М112

Производитель сверлильного станка 2М112 специально смонтировал все основные механизмы (шпиндельный узел и механизм натяжения ремней) в литом чугунном корпусе, чтобы обеспечить их надежную защиту от механических повреждений.

Для обеспечения большего удобства оператора в конструкции станка предусмотрена система освещения зоны обработки.

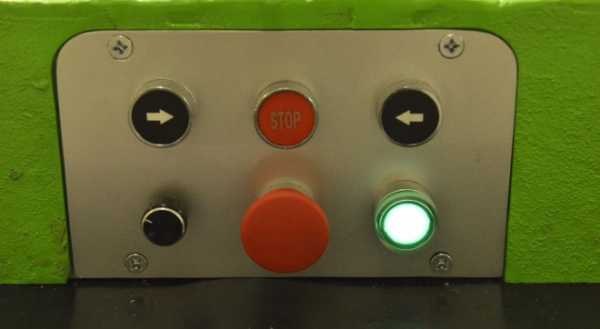

Кнопки управления станком могут располагаться на шпиндельной бабке или внизу рабочего стола в зависимости от модификации модели

Преимущества и недостатки аппарата

Тот факт, что настольный сверлильный станок модели 2М112, конструкция которого была разработана более тридцати лет назад, до сих пор можно встретить в оснащении многих производственных предприятий и домашних мастерских, свидетельствует о том, что специалисты ценят данное оборудование за его характеристики и преимущества.

О популярности вертикально-сверлильного станка 2М112 говорит и то, что даже после полной поломки (что случается крайне редко) пользователи стараются найти агрегат аналогичной модели, а не приобретать дешевые и некачественные устройства китайских производителей или дорогостоящее европейское оборудование.

В электрическом щитке станка (совмещенном с панелью управления) все просто и минималистично

Среди наиболее значимых преимуществ, которыми обладает сверлильный станок модели 2М112, необходимо выделить следующие.

  1. Благодаря высокому рабочему ресурсу станок отличается исключительно высокой выносливостью и способен успешно эксплуатироваться даже в самых жестких условиях.
  2. Из-за простоты конструкции аппарат не требует сложного ухода и специального технического обслуживания. Даже самостоятельная разборка такого оборудования не вызывает особых сложностей.
  3. На современном рынке можно легко найти любые запасные части и комплектующие для станка 2М112, поэтому и с ремонтом такого оборудования сложностей не возникает.
  4. Мощности электродвигателя, которым укомплектован данный станок, вполне достаточно для того, чтобы удовлетворить потребности как домашнего мастера, так и небольшого производственного предприятия.
  5. Значимой характеристикой станка 2М112 является доступная цена, которая оптимально сочетается с его надежностью, эффективностью и простотой использования.

Схема подключения станка к сети питания 220 вольт

Не лишен вертикально-сверлильный станок рассматриваемой модели и недостатков, о которых не сказано в паспорте. Самый главный недостаток данного оборудования состоит в том, что оно уже морально устарело. Современные устройства подобной категории, при производстве которых использованы новые технологические подходы и инновационные кинематические схемы, превосходят 2М112 по точности обработки, эффективности и производительности.

Кинематическая схема станка состоит из минимального количества деталей

Принципиальная электросхема 2М112

Уступает данный станок новым моделям также своей компактностью и удобством эксплуатации, но такие незначительные недостатки компенсируются доступной стоимостью, надежностью и неприхотливостью в обслуживании.

Отзывы пользователей о станке 2М112

Чтобы составить полное представление о сверлильном станке 2М112, достаточно изучить несколько отзывов тех, кто уже работал на таком оборудовании и может объективно судить о его характеристиках и технических возможностях.

Белкин Игорь
Приобрел данный станок практически в идеальном состоянии. До этого у меня было несколько китайских настольных станков, так что есть с чем сравнивать. Поначалу несколько напугали немалые габариты и приличный вес, но все вопросы отпали, когда я начал на нем работать. Компактные и даже тощие китайские модели, по сравнению с этим монстром, как «жигули» рядом с БелАЗом. И что самое приятное: он и работает так же надежно, как БелАЗ, сверлит и сверлит, а не создает видимость, как многие китайские агрегаты. После недели активного использования такого устройства мне стало жалко денег, которые я до этого тратил на приобретение недорогих сверлильных станков зарубежного производства. Да, немного неудобен, да, подшумливает, но работает аки пчелка. Я думаю, что даже внуки мои еще смогут им пользоваться, если у них в этом будет необходимость.

Воронцов С.
Одного взгляда на 2М112 достаточно для того, чтобы понять, что это по-настоящему рабочая машина. Массивный, несколько угловатый, но что вы хотите: этой модели уже несколько десятков лет. Если сравнивать его с бюджетными зарубежными аппаратами, учитывая работоспособность оборудования, то последние ему явно проигрывают. На таком станке я с ходу сверлю отверстия 12 мм в 45-й стали, а если говорить о рассверливании, то лично я использовал сверла и 25 мм, предварительно протачивая их хвостовик на диаметр 14 мм. Заболел я этим станком тогда, как у товарища в мастерской попробовал поработать на нем. Наконец приобрел этот аппарат для себя, о чем ни разу за полгода эксплуатации не пожалел.

Алексей В.
Этот станок достался мне в наследство от отца – стоял в мастерской, незаслуженно забытый в углу. После несложного ремонта (перегорел двигатель) и небольшой профилактики начал активно им пользоваться. Бывали периоды, когда практически целый день не выключал станок, что нисколько не сказывалось на его работоспособности. Поначалу использовал данный агрегат в качестве резервного, но в итоге почти все сверлильные работы выполняю на нем, потому что уверен: он меня не подведет. Если ищете надежное и безотказное сверлильное оборудование за небольшие деньги, то выбирайте эту модель, не пожалеете.

Петр, Калуга
Я со станком 2М112 познакомился еще в училище, где нас на нем учили работать. И когда спустя много лет встал вопрос выбора сверлильного оборудования для мастерской, не задумываясь, купил именно его. Уже практически три года эксплуатирую в достаточно интенсивном режиме, он меня ни разу не подводил. Очень простая конструкция, станок всегда можно разобрать для профилактики, на что уходит совсем немного времени. Такой простотой объясняется надежность этого оборудования, которое способно работать круглые сутки (я не пробовал, но думаю, что сможет).

Андрей, Уфа
Этот станок приобрел совершенно случайно, бывший хозяин попросил уж очень смешную цену, вот я и купил. Месяца три он у меня просто стоял в мастерской, пока основной станок не сломался. Делать было нечего, быстро разобрал свое новое приобретение (благо, что конструкция простая), смазал, собрал, запустил. Честно говоря, про поломанный основной станок забыл, даже и не подхожу к нему, потому что этот старичок работает не хуже, а во многом даже и лучше многих новых моделей из той же категории. Радует не только простота, но и надежность станка, а для меня это очень важно, если говорить об оборудовании, без которого просто не обойтись в моей работе.

Настольно-сверлильный станок 2М112 предназначен для сверления отверстий в деталях из цветных и черных металлов, а также других материалов — дерево, пластик диаметром сверления не более 12 мм.

Станок 2М112 позволяет выполнять следующие сверлильные операции:

  • сверление
  • рассверливание, растачивание
  • зенкерование

Станки могут с успехом использоваться для работы в домашних мастерских, школах, а также на малых предприятиях с небольшими объемами производсва.

Отсчет глубины сверления осуществляется по круговому лимбу штурвала.

Перекинув ремень на шкивах можно получить пять других частот вращения шпинделя.

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Станок 2М112 производится в настольном варианте и благодаря небольшим габаритам и весу легко умещается на слесарном столе, тумбе.

Технические характеристики сверлильного станка 2М112

Форма оплаты, порядок поставки, доставка 2М112, гарантийные обязательства:
  • Продажа станков 2М112 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
  • Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО «Автотрейдинг», ООО «Желдорэкспедиция», ООО «ПЭК» и т.д.
  • Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
  • Транспортные расходы по доставке товаров оплачивает Покупатель.
  • Гарантия на все товары 12 мес.
  • Компания-изготовитель оставляет за собой право на изменение комплектации и места производства товара без уведомления!

Обращаем Ваше внимание на то, что информация на сайте не является публичной офертой!

Отзывы и вопросы:

27 Октябрь, 2014 — 16:09Виктор (Светлана-Рентген):

www.studvesna73.ru

Настольно сверлильный станок 2м112 технические характеристики

Главная » Станок » Настольно сверлильный станок 2м112 технические характеристики

Сверлильный станок настольного типа 2М112

Описание станка

Станок марки 2М112 предназначен для сверления отверстий в черных и цветных металлах и других материалах, к примеру, дерево, пластик. Диаметр сверления на станке до 12 миллиметров. Расчет глубины рассверливания производится по круговому лимбу штурвала. Так же на станке можно выполнять рассверливание, зенкерование, растачивание и тд.

Станок сверлильный предназначен для небольших предприятий с небольшим объемом пр-ва, а так же его можно использовать в школьных и домашних мастерских, для выполнения разовых работ. Станок 2М112 настольного типа, за счет небольших размеров без проблем помещается на столе или тумбе у рабочего места слесаря.

За счет простоты конструкции станком легко управлять и в случае необходимости ремонта, можно сделать все быстро и просто, но этого не потребуется долгое время, станок достаточно надежен и долговечен.

__________________________

Скачать паспорт на настольно сверлильный станок 2М112

Паспорт

Руководство по эксплуатации, чертежи быстроизнашивающихся частей

__________________________

Технические характеристики настольно сверлильного станка 2М112

Характеристика2М112
Максимальный диаметр сверления, мм12
Вылет шпинделя, мм180
Расстояние от нижнего конца шпинделя до плиты, мм20-400
Конус шпинделя МорзеВ 18
Колличество скоростей шпинделя5
Максимальные показатели частоты вращения шпинделя, об/мин450-4500
Размеры рабочей поверхности стола, мм250х250
Мощность электродвигателя, кВт0,55
Габариты станка, мм770х370х950
Вес станка, кг120

ostankah.ru

Станок настольно-сверлильный вертикальный модель 2М112

Сохрани ссылку в одной из сетей:

СТАНОК НАСТОЛЬНО-СВЕРЛИЛЬНЫЙ ВЕРТИКАЛЬНЫЙ

МОДЕЛЬ 2М112

Настольно-сверлильный вертикальный станок модели 2М112 предназначен для обработки отверстий в мелких деталях. Простота конструкции обеспечивает легкость управления, надежность и долговечность станков. Отсчет глубины обработки производится по круглому лимбу штурвала

Станки позволяют выполнить следующие операции:

- сверление

- зенкерование

- развертывание

Общая компоновка и особенности

Настольно-сверлильный вертикальный станок модели 2М112 состоит из следующих основных узлов : бабки шпинделя , колонки , шпинделя , привода , стола и местного освещения.

  1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

Основные размеры

Число шпинделей ………………………………………………….1

Наибольший условный диаметр сверления, мм

в стали ……………………………………………………….12

в чугуне …………………………...………………………….16

Расстояние от нижнего конца шпинделя до плиты, мм:

наименьшее …………………………………………………35

наибольшее …………………………………………..…….450

Вылет шпинделя, мм ………………………………………….…180

Шпиндель

Наружный диаметр, мм……………………...………………17, 781

Конус шпинделя…………………………………………Морзе В18:

Число скоростей шпинделя ………………………………………4

Пределы чисел оборотов шпинделя, об/мин…………….450-4500

Наибольшее перемещение шпинделя мм:

от руки…………………………………………………….100

механическое…………………………………………….. нет

Габариты и вес

Габариты (длина х ширина х высота), мм ………….730х355х820

Габариты упаковки, мм

Слево на право ………………………………………. 500

Спереди назад ……………………………………….. 800

Высота ………………………………………………. 900

Вес, кг

нетто……………………………………………………….120

брутто……………………………………………………….130

Шпиндельная бабка

Наибольшее вертикальное перемещение бабки шпинделя

(ручное), мм……………………………………………………...300

Наибольший угол поворота, град. …………………………….360

Плита

Рабочая поверхность плиты, мм………………………...…250x250

Наибольшее перемещение плиты(руч­ное,механическое),мм....нет

Ремни

Ремень главного привода(клиновой,типА,длина 1180шт.),мм ....1

Привод

Электродвигатель шпинделя:

число оборотов, мин………………………………………1410

мощность, кВт …………………………………………… 0,55

Входит в комплект и стоимость станка 2М112

  • Патрон сверлильный ПC-16 (3—15)ГОСТ 8522-79 - 1 шт.

  • Ремень приводной клиновой ГОСТ 1284-89 - 1шт.

  • Тех. Документация:

- Акт технического испытания станка - 1 шт.

- Руководство по эксплуатации станка с при­ложением чертежей

изнашивающихся деталей - 1шт.

Поставляется по требованию заказчика за отдельную плату к станку 2М112

  • Тиски 7200-0229 ГОСТ 16518-96

  • Светильник НКП ГОСТ

  • Пружина 2М112-21-403

  • Тумба

  1. Документ

    ... машина ИБ 3129 1 Точильно-шлифовальный станок 3К634 2 Станок настольно-сверлильный вертикальный 2М112 1 Гидравлическая четырехвалковая гибочная машина ... ] ТУ 2-034-225-87 Щупы. Модели 82002, 82102, 822202, 82302 [36 ...

  2. Документ

    ... № п/п Наименование оборудования, модель, тип Год выпуска Инвентарный номер ... 200073 рабочее 100000 62 Станок вертикально-сверлильный 2Н135 1983 200087 рабочее ... 730498 рабочее 300000 89 Станок настольно-сверлильный 2М112 1977 900047 рабочее 40000 ...

  3. Документ

    ... станок 6Т82 2 2 Вертикально- фрезерный станок 6Т12 3 3 Универсально-фрезерный станок ФСМ250/676-П 8 4 Вертикально-сверлильный станок 2С125 2 5 Настольно- сверлильный станок 2М112 3 6 Точильно-шлифовальный станок ... станка. Универсальность модели ...

  4. Отчет

    ... 4шт. Станок заточной универсальный-1 шт. Настольно-сверлильный станок 2М112-1шт. Настольн0-сверлильный станок НС12А-1шт ... тисками -25 шт Станок вертикально-сверлильный-2шт. Станок сверлильный настольный-4 шт. Станок точильный 2-х сторонний- 1шт ...

  5. Документ

    ... -10Р. Настольно-сверлильный станок ГС2112*. Настольно-сверлильный станок ГС2116*. Полуавтомат круглошлифовальный 3М173МВФ23. Обрабатывающий центр вертикальный фрезерный модели Extron ...

Другие похожие документы..

gigabaza.ru

СНВШ станок сверлильный настольный. Паспорт, схемы, характеристики, описание

Сверлильный настольный станок СНВШ-1, СНВШ-2 выпускается предприятием Ростовский завод малогабаритного станочного оборудования МАГСО, основанный в 1956 году.

Другие производители станка СНВШ-1: Новочеркасский электромеханический завод НЭМЗ, Касимовский механический завод №8, По Комплект г. Ленинград.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

Станок СНВШ-1 в 1985 году заменил в производстве сверлильный настольный станок модели НС-Ш, который производился с 197

i-perf.ru

Настольно-сверлильный вертикальный станок 2М112 (П)

Описание:
Наибольший диаметр сверления — 12мм
Конус шпинделя — В18
Расстояние от торца шпинделя до поверхности стола — 400мм
Перемещение шпинделя — 100мм
Кол-во скоростей шпинделя — 5
Пределы частот вращения шпинделя — 450-4500 об/мин
Вес нетто — 125 кг.
Вес брутто — 175кг.
Упаковка — деревянный ящик, в комплект поставки входит патрон сверлильный ПС-16, педальный выключатель на 2 клавиши.

Настольно-сверлильный станок 2М112, оснащенный двойным педальным выключателем, позволяет выполнять операции сверлениярезьбонарезания с максимальной производительностью. Педальный выключатель позволяет освободить руки сверловщика и обеспечивает более быструю установку и съем детали. Конструкция педального выключателя обеспечивает максимальную безопасность при производстве сверлильных и резьбонарезных работ.

Настольно-сверлильный вертикальный станок 2M112  применяют в производстве для просверливания отверстий небольшого размера в маленьких деталях преимущественно изготавливаемых из чугуна, сплавов цветных металлов, стали. Диаметр таких отверстий не превышает двенадцать миллиметров, размер нарезной резьбы так же сохраняется в пределах двенадцати миллиметров. Станок насчитывает пять частот вращения шпинделя. Их можно отрегулировать с использованием клиноременной передачи.

Если использовать тумбу, становится возможным сверление на торцах деталей, в большей степени валов. Диаметр вала — до сто двадцати миллиметров, длинна — до тысячи миллиметров.

На настольно-сверлильном станке предусмотрена нулевая защита, что препятствует самозапуску прибора если в сети неожиданно появится напряжение. Из мер безопасности, предусмотренных на оборудовании имеется и винт заземления.



Описание:
Наибольший диаметр сверления — 12мм, при использовании корончатых сверл — до 30мм.
Конус шпинделя — В18
Расстояние от торца шпинделя до поверхности стола — 400мм
Перемещение шпинделя — 100мм
Кол-во скоростей шпинделя — 5
Пределы частот вращения шпинделя — 450-4500 об/мин
Поворот шпиндельной бабки 0-225град.
Вес нетто — 125 кг.
Вес брутто — 175кг.
Упаковка — деревянный ящик, в комплект поставки входит патрон сверлильный ПС-16, дубль-пульт, ограничитель поворота шпиндельной бабки.

Настольно-сверлильный станок 2М112(Р) позволяет выполнять работы по сверлению крупногабаритных деталей вне основного рабочего стола. Основное применение — сверление деталей на больших металлоконструкциях, сверление фланцев большого диаметра. Станки 2М112(Р) идеально подойдут тем, кто ремонтирует крупногабаритные машины, производит монтаж или строит разнообразные металлоконструкции, ремонтирует строительную технику. Станки 2М112(Р) обычно применяются при строительстве мостов, различных резервуаров, а также трубопроводов, и в судостроительстве.

Станок 2М112(Р) имеет дополнительный дубль-пульт, оснащенный кнопками реверса и кнопкой аварийного отключения. Станок 2М112(Р), как правило, используется с тумбой.

Станок насчитывает пять частот вращения шпинделя. Их можно отрегулировать с использованием клиноременной передачи.

Если использовать тумбу, становится возможным сверление на торцах деталей, в большей степени валов. Диаметр вала — до сто двадцати миллиметров, длинна — до тысячи миллиметров.

На настольно-сверлильном станке предусмотрена нулевая защита, что препятствует самозапуску прибора если в сети неожиданно появится напряжение. Из мер безопасности, предусмотренных на оборудовании имеется и винт заземления.
Специалист по реализации данного оборудования:
Мосягин Алексей Владимирович

[email protected]

vsp-kirov.ru

2М112 станок настольно сверлильный


Настольно-сверлильный станок 2М112

Выдержавший несколько модернизаций советский вертикальный настольно-сверлильный станок модели 2М112, имеющий координатный стол, до сих пор широко востребован и для нужд домашней мастерской, и в небольших ремонтных предприятиях. Независимо от производителя (а модель 2М112 выпускалась в Литве заводом Komunaras, и в г. Киров, ныне Вятка – местным станкостроительным заводом), данный агрегат сохраняет достаточную функциональность и удобство.

Общий вид настольно-сверлильного станка 2М112

Высокая надежность станка и хорошие технические характеристики обеспечиваются крайне простой конструкцией. В конструкции применено всего 6 подшипников, а шкивы для смены числа оборотов, хоть и громоздки и неудобны, позволили исключить удобную, но не надежную шестеренчатую коробку переключения оборотов. Подшипники станка 2М112 установлены в узле, в котором находится шпиндель, который иначе именуют пиноль, и благодаря которому осуществляется вертикальное перемещение инструмента. Еще один подшипник находится в узле подъема шпиндельной бабки. Малое количество смазываемых узлов облегчает обслуживание настольно-сверлильного станка 2М112.

Ввиду простоты, надежности и низкой стоимости станок хорошо зарекомендовал себя в учебных мастерских.

Технические характеристики станка 2М112

Расшифровка названия станка следующая. Первая цифра 2 обозначает, что рассматриваемое оборудование относится к сверлильному, а буква М означает, что базовая модель (её условное обозначение 2112) подвергалась модернизации.  Первая из единичек в обозначении указывает тип агрегата, а две последние цифры – наибольший размер круглого в плане отверстия, которое можно получить на данном оборудовании.

Настольно-сверлильный станок 2М112 имеет технические характеристики, свойственные всем устройствам сверлильных станков подобного класса.

Таким образом, универсальный настольный вертикально сверлильный станок модели 2М112 может работать с отверстиями не более 12 мм в диаметре, причём материалом условной заготовки считается некаленая сталь 45 (для менее прочных материалов, например, алюминия, допускается и больше).

Основные технические характеристики:

  1. Вылет шпинделя – 0,19 м.
  2. Номер применённого конуса Морзе – В18.
  3. Вертикальное перемещение патрона со рабочим инструментом – 100 мм.
  4. Диапазон регулировки просвета между нижним торцом шпинделя и верхней кромки пазов на столе – 50…400 мм.
  5. Стол – координатный, рабочие размеры 200×250 мм (производятся варианты и с увеличенным по ширине столом).
  6. Количество скоростей вращения шпинделя (изменяется ступенчато) – 5, от 450 до 4500 мин-1.
  7. Привод – электрический: мощность двигателя – 550 Вт, питающее напряжение 3 фазы 380 В.
  8. Габаритные размеры сверлильного станка 2М112 (длина×ширина×высота) – 770×370×950 мм.
  9. Вес – 120 кг.

Кинематическая схема настольно-сверлильного станка 2М112

Советские станки, изготавливаемые как на заводе Комунарас, так и на производстве в г. Киров —  рассчитывались на точность операции сверления Н (обычную) по ГОСТ 8-82.

Кроме сверления, назначение оборудования заключается в том, чтобы производить нарезание резьбы. Для этого конструкция предусматривает вертикальный специальный резьбонарезной патрон.

Устройство сверлильного станка 2М112

Кинематическая схема и общий вид включают в себя следующие элементы:

  1. Электрический двигатель.
  2. Клиноременную передачу.
  3. Вертикальный кронштейн.
  4. Шпиндель, входящий в состав инструментальной головки.
  5. Рукоять передвижения инструментальной головки по кронштейну.
  6. Рукоятку подачи пиноли.
  7. Опорную плиту с координатным столом, на поверхности которого имеются Т-образные пазы.
  8. Защитный кожух, закрывающий шкив сверлильного станка 2М112.
  9. Хомут с мерной линейкой.

Настольно-сверлильный станок 2М112 без защитного кожуха

Описание работы сверлильного станка 2М112

Шпиндель сверлильного станка 2М112 может перемещаться по колонне и крепится посредством винтового зажима. Пиноль станка может подниматься до высоты 400 мм над поверхностью рабочего стола, позволяя обрабатывать заготовки в широком диапазоне размеров.

Рабочий стол настольно-сверлильного станка 2М112 Ременная передача настольно-сверлильного станка 2М112

Перед пуском двигателя обрабатываемая деталь закрепляется зажимами, находящимися в Т-образных пазах, которые имеет координатного стол 2М112. Производитель сверлильного станка 2М112 в качестве дополнительного оборудования предлагает тиски, которые устанавливаются на станине в пазы координатного стола.

Шпиндель проверяется на рабочую скорость вращения, которая зависит от твёрдости детали, после чего вручную устанавливаются вылет инструментальной головки и её положение относительно координатного стола. В патрон устанавливается сверло (или метчик) необходимого диаметра. Ход (особенно, если он – большой) проверяется при неработающем приводе, после чего включается электродвигатель, и с деталью производится необходимая технологическая операция, сверление или нарезание резьбы.

Электрическая схема настольно-сверлильного станка 2М112

Регулировку высоты шпинделя для сверлильного станка 2М112 облегчает возвратная пружина. При наличии дополнительной тумбы в конструкции вылет для настольно-сверлильного станка Комунарас 2М112 можно искусственно увеличить, не теряя при этом в устойчивости оборудования. Набор сменных шкивов позволяет простым способом и оперативно работать с иной скоростью вращения.

Конус Морзе позволяет быстро сменить патрон для сверлильного станка 2М112 на иной рабочий инструмент с аналогичным креплением.

Удобство работы повышается благодаря тому, что рабочий стол неподвижен, а вращается пиноль, а точнее весь шпиндельный узел вокруг неподвижной опоры.

У станка 2М112 имеется подсветка, расположенная в шпиндельном узле.

Производители сверлильного агрегата 2М112 предусматривает его обязательное защитное заземление при работе для повышения безопасности. Подробные указания по заземлению содержит паспорт агрегата.

Скачать паспорт (инструкцию по эксплуатации) настольно-сверлильного станка 2М112

Обслуживание

Все работы по обслуживанию универсального настольно-сверлильного станка 2М112 заключаются в контроле натяжения ремня шкива и смазке отдельных узлов устройства. При нормальной нагрузке чаще всего (раз в 2 дня) смазку и очистку требует шпиндель (пиноль), особенно шлицевые по

i-perf.ru

Станок настольно сверлильный 2м112 — studvesna73.ru

Настольный вертикальный сверлильный станок 2М112 является одним из лидеров рынка сверлильного оборудования в средней ценовой категории. Соотношение стоимость и эксплуатационных характеристик данного агрегата на порядок превышает всех конкурентов как отечественного, так и зарубежного производства.

Сверлильный станок 2М112 нового образца

В данной статье будут рассмотрены технические характеристики, устройство и особенности конструкции, паспорт, а также сильные и слабые стороны сверлильного станка 2М112.

1 Общая информация об оборудовании

Вертикальный сверлильный станок 2М112, появившийся на рынке в далеком 1980 году, за более чем тридцатипятилетнюю историю своего существования, приобрел славу оптимального варианта сверлильного оборудования для бытового использования и небольших производственных цехов.

Помимо заводов, 2М112 нередко встречается и в профессиональных учебных заведениях, либо мастерских школ, где данные модели используются в качестве агрегатов для обучения.

Основные узлы сверлильного станка 2М112

2М112 может выполнять четыре основные производственные операции: сверление, зенкерование, растачивание и рассверливание металлических, деревянных, либо пластиковых деталей.

Устройство данного станка позволяет оператору осуществлять выбор одной из пяти скоростей вращения – регулировка осуществляется посредством изменения положения ремня на шкивах. Глубина просверливаемого отверстия регулируется с помощью кругового вращения опорной колонны.

В целом, настольный сверлильный станок 2М112 обладает предельно простой и утилитарной конструкцией, которая и обеспечивает главные плюсы данного агрегата – максимальную надежность и простоту управления устройством.

Регулировочные элементы станка 2М112

Данный настольный станок обладает сравнительно небольшими габаритами и массой – как свидетельствует паспорт, устройство имеет размеры 795*390*950 миллиметров, и весит порядка 120 килограмм.

Небольшой вес, в сравнении с аналогичными стационарными сверлильными станками, позволяет без труда транспортировать устройство к месту назначения. Сам станок может размещаться как на обычном слесарном столе, так и на специальной сверлильной колонне или может использоваться специальная тумба под него.
к меню ↑

1.1 Технические характеристики станка 2М112

Главным параметром любого сверлильного устройства является показатель максимального диаметра создаваемых отверстий. Паспорт модели 2М112 указывает, что у данного агрегата он составляет 12 миллиметров.

Этот диаметр более чем достаточен для бытового использования, и производственных мелкосерийных операций, хотя нередко встречается практика использования на станке 2М112 сверл большего размера.

Характеристики частоты вращения у 2М112, как свидетельствует технический паспорт, составляют от 450 до 4500 оборотов за минуту, при этом, агрегат обладает пятью рабочими скоростями, что дает возможность выбора наиболее подходящей скорости вращения для разных материалов.

Устройство станка предусматривает выдвижение шпинделя (используются шпинделя класса B-18) на 20 сантиметров.

Станок 2М112 образца 1985 года

Расстояние между шпинделем и рабочей плитой регулируется, и может составлять от 20 до 400 миллиметров. Сама рабочая плита станка достаточно просторная, её размеры составляют 25 на 25 сантиметров, что позволяет удобно работать с заготовками больших размеров. Силовым приводом данной модели является электромотор мощностью в 550 Ватт.

Несмотря на то, что настольный вертикальный станок 2М112 предназначен для мелкосерийного производства и бытового использования, практика показывает, что он без проблем переносит продолжительную эксплуатацию в условиях бесперебойной работы.

Отличные технические характеристики, которыми обладает данный агрегат, обусловлены простой, но эффективной и надежной конструкцией, которая будет детально рассмотрена в следующем разделе статьи.
к меню ↑

2 Конструкционные особенности агрегата

Основные элементы конструкции, которыми обладает вертикальный сверлильный станок 2М112, следующие: рабочая плита, несущая колонна, корпус силового агрегата, электромотор мощностью 550 Ватт, элемент, приводящий шпиндель в движения, фиксатор шпинделя, кронштейн, ремни для натяжения передачи и защитный кожух.

Ручное управление осуществляется посредством рукояти для передвижения шпинделя, его фиксатора, и рычага для регулирования натяжения ремней передачи.

Также присутствует вынесенная на корпус станка кнопка для включения и выключения электромотора. Регулировка положения рабочей плиты осуществляется с помощью расположенного на ней фиксатора.

Механизм регулировки передачи оборотов двигателя

Шпиндель станка расположен в литом чугунном корпусе, что исключает возможность его механического повреждения вследствие внешних факторов. В самом корпусе, помимо шпинделя, расположена система натяжения ремней передачи, шпиндельный узел, и элемент, соединяющий шпиндель с электроприводом.

Настольный сверлильный станок 2М112 оборудован системой освещения рабочей панели, что позволяет эффективно работать даже в помещениях с плохим освещением.
к меню ↑

2.1 Преимущества и недостатки

Высокая популярность данного агрегата на территории стран бывшего СССР обусловлена наличием у 2М112 ряда важных преимуществ, которые делают его использование предпочтительнее, чем использование конкурентных устройств от иностранных производителей.

В производственных цехах всевозможных заводов можно нередко встретить хорошо работающий настольный станок 2М112 1&859mdash;1990 года выпуска.

Даже если данный агрегат выходит из строя полностью, и не подлежит ремонту, что случается крайне редко, большинство профессионалов предпочитают заменить его на аналогичный станок, а не приобретать низкокачественные китайские модели, либо хорошие, но чрезмерно дорогие европейские устройства.

Агрегат 1989 года выпуска — заводские характеристики

Рассмотрим преимущества, которыми обладает вертикальный сверлильный станок 2М112, более детально

  1. Выносливость – у данного агрегата действительно впечатляющий рабочий ресурс, который позволяет ему эффективно функционировать при самых жестких условиях эксплуатации.
  2. Простота конструкции – станок не требует никакого сложного ухода и технического обслуживания.
  3. Ремонтопригодность – простота конструкции обуславливает высокую ремонтопригодность 2М112, при этом, любые детали для данной модели присутствуют на рынке в огромном количестве.
  4. Мощность – электродвигатель на 550 Ватт полностью удовлетворяет потребности мелкосерийного производства и бытового использования.
  5. Стоимость – вертикальный сверлильный станок 2М112 обладает лучшим из доступных на рынке соотношением цены и технических характеристик.

Не обделена данная модель и недостатками, которые, по большей мере связанны с очевидным моральным устареванием агрегата.

Поскольку 2М112 проектировался еще в Советском Союзе, свыше тридцати лет назад, вполне очевидно, что он будет уступать современным аналогам по точности и эффективности работы. Аппарат 2М112 не способен обеспечить продуктивность, которую могут выдавать японские, либо немецкие сверлильные станки.

Также он уступает им в компактности и удобстве работы, однако, если вы ищите недорогой, надежный и выносливый настольный вертикальный сверлильный станок, и технические характеристики 2М112 вас устраивают, то можете быть уверенными – лучшего варианта попросту не существует.
к меню ↑

2.2 Обзор сверлильного станка 2М112 (видео)

2.3 Отзывы о модели

Чтобы вы смогли составить исчерпывающую картину в вопросе преимуществ и недостатков сверлильного станка 2м112, мы предлагаем вашему вниманию отзывы людей, обладающих многолетним опытом работы на данном агрегате.

Виктор, 27 лет, Ростов:

Являюсь владельцем интернет-магазина сверлильного оборудования, который реализовывает как портативные дрели, так и стационарные сверлильные станки. Могу сказать, что за шесть лет существования магазина, лидером по продажам был и остается 2м112.

У данного агрегата, в сравнении с конкурентами по ценовой категории, на порядок лучше все – цена, технические характеристики, надежность, ресурс работы. В общем, могу сказать, что ни один китайский сверлильный станок с нашим 2М112 и рядом не стоял.

Олег, 39 лет, Москва:

Занимаюсь ремонтом и восстановлением старых советских автомобилей. Поскольку необходимость рассверливать металлические детали возникает регулярно, недавно было принято решение приобрести сверлильный станок.

Бюджет был довольно скромным, так что изначально заглядывался на недорогие агрегаты от китайских производителей. Однако, придя в магазин, мне, как я теперь понимаю – повезло, я попал на хорошего консультанта, который посоветовал в сторону китайцев вообще не смотреть, а брать 2м112, который уже прошел и воду, и медные трубы.

Комплектация была отличная – паспорт, техническая документация, инструкции, набор сменных ремней. В итоге, уже больше года работаю на этом сверлильном станке, могу сказать, что меня в нем устраивает абсолютно все.

Сверлильный станок 2М112, компактные габариты которого позволяют устанавливать его на поверхности рабочего стола, относится к оборудованию средней ценовой категории. Оптимальное соотношение доступной стоимости и достойных технических характеристик делает станок данной модели лидирующим среди подобного оборудования отечественного и зарубежного производства.

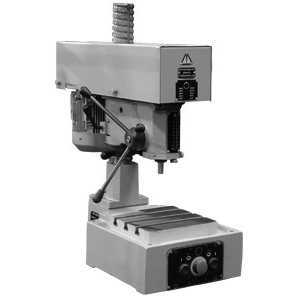

Малогабаритный настольный сверлильный станок 2М112

Что собой представляет и где применяется станок 2М112

Станок 2М112, относящийся к оборудованию вертикально-сверлильной категории, начал выпускаться в 1980 году. За достаточно длительный период своего существования на рынке это устройство завоевало огромную популярность при использовании в домашних мастерских и цехах небольших производственных предприятий. Станки 2М112, предназначенные для настольного применения, также входят в оснащение учебных мастерских школ и профессиональных учебных заведений, где на нем проходят обучение молодые специалисты.

Технические возможности рассматриваемого сверлильного станка позволяют выполнять целый ряд технологических операций:

  • сверление отверстий;
  • рассверливание;
  • развертывание;
  • зенкерование;
  • нарезание внутренней резьбы.

На рабочий стол станка можно установить поворотные тиски

Материалом изготовления деталей, обрабатываемых на таком сверлильном станке, могут быть металл, пластик или древесина.

Несмотря на простоту конструкции, на настольном сверлильном станке 2М112 предусмотрена возможность изменения скорости вращения рабочего патрона по 5 ступеням. Для реализации данной функции на агрегате изменяется положение ремня на шкивах ременной передачи, что выполняется очень быстро благодаря специальной конструкции этого узла. Глубина сверления при работе на сверлильном станке 2М112 также регулируется достаточно просто – для этого используется плоская шкала (или упоры).

Ременная передача под поднятым защитным кожухом станка

Простая конструкция обеспечивает главные достоинства вертикально-сверлильного станка 2М112 – исключительную надежность и легкость в использовании. Отличают этот станок и такие характеристики, как компактные размеры (795х390х950 мм) и незначительный вес (120 кг), что позволяет легко перемещать такое оборудование в любое место. Вертикально-сверлильный станок модели 2М112 благодаря своей компактности может устанавливаться как на поверхности слесарного стола, так и на специальной сверлильной колонне или тумбе.

Характеристики и документация станка

Основной характеристикой любого сверлильного станка является максимальный диаметр просверливаемого с его помощью отверстия. Используя станок модели 2М112, согласно паспорту, можно получать в обрабатываемых деталях отверстия, диаметр которых доходит до 12 мм. Отверстий такого диаметра вполне достаточно для того, чтобы выполнять сверлильные работы в условиях домашней мастерской, но в производственных условиях на эти станки устанавливают сверла большего диаметра.

Технические характеристики станка

Ниже вы можете бесплатно скачать техническую документацию по станку 2М112, а именно паспорт станка или руководство по эксплуатации.

Паспорт настольного сверлильного станка 2М112:
Скачать

Патрон сверлильного станка 2М112, согласно паспорту, может вращаться со скоростью 450–4500 об/мин, при этом скорость вращения данного узла может регулироваться по 5 ступеням. На станке установлен шпиндель класса В-18, расстояние от торца которого до поверхности рабочего стола может варьироваться в интервале 0–400 мм.

Габариты рабочего стола, на поверхности которого имеется три Т-образных паза для фиксации обрабатываемой детали или машинных тисков, составляют 250х250 мм.

Поверхность рабочего стола станка позволяет фиксировать зажимные приспособления

Для расширения функциональных возможностей сверлильный станок можно устанавливать на специальную тумбу, что позволяет использовать оборудование для сверления отверстий в торцах деталей, длина которых доходит до 1000 мм. В качестве главного приводного устройства на станке 2М112 используется электродвигатель мощностью 550 Вт.

Несмотря на небольшие габариты и не слишком высокую мощность, настольный сверлильный станок данной модели можно подвергать длительной и интенсивной эксплуатации. Такие достойные характеристики обеспечивает простая, но эффективная конструкция устройства.

В домашней мастерской станок 2М112 можно разместить на самодельной металлической тумбе

Особенности конструкции станка

Даже по фото вертикально-сверлильного станка 2М112 можно понять, насколько простой конструкцией он обладает. Так, составными элементами этого агрегата являются:

  • колонна, по которой в вертикальном направлении перемещается шпиндельная бабка ;
  • устройство, обеспечивающее зажим шпиндельной бабки в требуемом положении;
  • приводной электродвигатель;
  • механизм, отвечающий за подъем шпиндельной бабки;
  • плита-основание, верхняя часть которой используется в качестве рабочего стола;
  • кожух, обеспечивающий защиту приводного механизма;
  • шпиндельная бабка;
  • механизм, отвечающий за натяжение приводных ремней;
  • кронштейн, в котором фиксируется основание колонны.

Основные части станка 2М112

Конструктивными элементами, которые обеспечивают удобное и эффективное управление параметрами работы сверлильного станка 2М112, являются:

  • рукоятка, отвечающая за ручную подачу шпинделя;
  • рукоятка, при помощи которой обеспечивается требуемое натяжение ремней;
  • рукоятка, используемая для фиксации шпиндельной бабки на колонне;
  • электрические кнопки, при помощи которых запускают и останавливают приводной электродвигатель;
  • рукоятка, отвечающая за фиксацию подмоторной плиты.

Органы управления станка

Шпиндельный узел настольного сверлильного станка 2М112

Производитель сверлильного станка 2М112 специально смонтировал все основные механизмы (шпиндельный узел и механизм натяжения ремней) в литом чугунном корпусе, чтобы обеспечить их надежную защиту от механических повреждений.

Для обеспечения большего удобства оператора в конструкции станка предусмотрена система освещения зоны обработки.

Кнопки управления станком могут располагаться на шпиндельной бабке или внизу рабочего стола в зависимости от модификации модели

Преимущества и недостатки аппарата

Тот факт, что настольный сверлильный станок модели 2М112, конструкция которого была разработана более тридцати лет назад, до сих пор можно встретить в оснащении многих производственных предприятий и домашних мастерских, свидетельствует о том, что специалисты ценят данное оборудование за его характеристики и преимущества.

О популярности вертикально-сверлильного станка 2М112 говорит и то, что даже после полной поломки (что случается крайне редко) пользователи стараются найти агрегат аналогичной модели, а не приобретать дешевые и некачественные устройства китайских производителей или дорогостоящее европейское оборудование.

В электрическом щитке станка (совмещенном с панелью управления) все просто и минималистично

Среди наиболее значимых преимуществ, которыми обладает сверлильный станок модели 2М112, необходимо выделить следующие.

  1. Благодаря высокому рабочему ресурсу станок отличается исключительно высокой выносливостью и способен успешно эксплуатироваться даже в самых жестких условиях.
  2. Из-за простоты конструкции аппарат не требует сложного ухода и специального технического обслуживания. Даже самостоятельная разборка такого оборудования не вызывает особых сложностей.
  3. На современном рынке можно легко найти любые запасные части и комплектующие для станка 2М112, поэтому и с ремонтом такого оборудования сложностей не возникает.
  4. Мощности электродвигателя, которым укомплектован данный станок, вполне достаточно для того, чтобы удовлетворить потребности как домашнего мастера, так и небольшого производственного предприятия.
  5. Значимой характеристикой станка 2М112 является доступная цена, которая оптимально сочетается с его надежностью, эффективностью и простотой использования.

Схема подключения станка к сети питания 220 вольт

Не лишен вертикально-сверлильный станок рассматриваемой модели и недостатков, о которых не сказано в паспорте. Самый главный недостаток данного оборудования состоит в том, что оно уже морально устарело. Современные устройства подобной категории, при производстве которых использованы новые технологические подходы и инновационные кинематические схемы, превосходят 2М112 по точности обработки, эффективности и производительности.

Кинематическая схема станка состоит из минимального количества деталей

Принципиальная электросхема 2М112

Уступает данный станок новым моделям также своей компактностью и удобством эксплуатации, но такие незначительные недостатки компенсируются доступной стоимостью, надежностью и неприхотливостью в обслуживании.

Отзывы пользователей о станке 2М112

Чтобы составить полное представление о сверлильном станке 2М112, достаточно изучить несколько отзывов тех, кто уже работал на таком оборудовании и может объективно судить о его характеристиках и технических возможностях.

Белкин Игорь
Приобрел данный станок практически в идеальном состоянии. До этого у меня было несколько китайских настольных станков, так что есть с чем сравнивать. Поначалу несколько напугали немалые габариты и приличный вес, но все вопросы отпали, когда я начал на нем работать. Компактные и даже тощие китайские модели, по сравнению с этим монстром, как «жигули» рядом с БелАЗом. И что самое приятное: он и работает так же надежно, как БелАЗ, сверлит и сверлит, а не создает видимость, как многие китайские агрегаты. После недели активного использования такого устройства мне стало жалко денег, которые я до этого тратил на приобретение недорогих сверлильных станков зарубежного производства. Да, немного неудобен, да, подшумливает, но работает аки пчелка. Я думаю, что даже внуки мои еще смогут им пользоваться, если у них в этом будет необходимость.

Воронцов С.
Одного взгляда на 2М112 достаточно для того, чтобы понять, что это по-настоящему рабочая машина. Массивный, несколько угловатый, но что вы хотите: этой модели уже несколько десятков лет. Если сравнивать его с бюджетными зарубежными аппаратами, учитывая работоспособность оборудования, то последние ему явно проигрывают. На таком станке я с ходу сверлю отверстия 12 мм в 45-й стали, а если говорить о рассверливании, то лично я использовал сверла и 25 мм, предварительно протачивая их хвостовик на диаметр 14 мм. Заболел я этим станком тогда, как у товарища в мастерской попробовал поработать на нем. Наконец приобрел этот аппарат для себя, о чем ни разу за полгода эксплуатации не пожалел.

Алексей В.
Этот станок достался мне в наследство от отца – стоял в мастерской, незаслуженно забытый в углу. После несложного ремонта (перегорел двигатель) и небольшой профилактики начал активно им пользоваться. Бывали периоды, когда практически целый день не выключал станок, что нисколько не сказывалось на его работоспособности. Поначалу использовал данный агрегат в качестве резервного, но в итоге почти все сверлильные работы выполняю на нем, потому что уверен: он меня не подведет. Если ищете надежное и безотказное сверлильное оборудование за небольшие деньги, то выбирайте эту модель, не пожалеете.

Петр, Калуга
Я со станком 2М112 познакомился еще в училище, где нас на нем учили работать. И когда спустя много лет встал вопрос выбора сверлильного оборудования для мастерской, не задумываясь, купил именно его. Уже практически три года эксплуатирую в достаточно интенсивном режиме, он меня ни разу не подводил. Очень простая конструкция, станок всегда можно разобрать для профилактики, на что уходит совсем немного времени. Такой простотой объясняется надежность этого оборудования, которое способно работать круглые сутки (я не пробовал, но думаю, что сможет).

Андрей, Уфа
Этот станок приобрел совершенно случайно, бывший хозяин попросил уж очень смешную цену, вот я и купил. Месяца три он у меня просто стоял в мастерской, пока основной станок не сломался. Делать было нечего, быстро разобрал свое новое приобретение (благо, что конструкция простая), смазал, собрал, запустил. Честно говоря, про поломанный основной станок забыл, даже и не подхожу к нему, потому что этот старичок работает не хуже, а во многом даже и лучше многих новых моделей из той же категории. Радует не только простота, но и надежность станка, а для меня это очень важно, если говорить об оборудовании, без которого просто не обойтись в моей работе.

Вертикально сверлильный станок 2М112 из серии настольно-сверлильных, получил широкое применение во всех видах промышленности, от малых частных мастерских до оборонных предприятий. Используется для осуществления сверления в деталях из всех видов стали, без ограничения по видам. Станок 2М112 предназначен для сверления в небольших деталях отверстия диаметром до 12мм. Надежное литое основание позволяет избегать лишней вибрации. Шпиндельный узел смонтированн в корпусе, а шпиндель в гильзе на подшипниках. Подвод шпинделя ручной, осуществляется вращением штурвала. При сверлении отверстий на постоянную глубину можно пользоваться упорм. Станок 2м112 являясь настольно-сверлильным станком, легко устанавливается на любой верстак или тумбу, часто его используют в передвижных автомастерских, что и повлияло на его массовое применение.

Наибольший диаметр сверления, мм

Вылет шпинделя, мм

Расстояние от нижнего конца шпинделя до плиты, мм

Конус шпинделя Морзе

Число скоростей шпинделя

Пределы частоты вращения шпинделя, об/мин

Размеры рабочей поверхности стола, мм

Мощность электродвигателя, кВт

Габаритные размеры, мм

Комплект поставки 2м112:

— Сверлильный патрон 16-В18 ГОСТ8522-79

— Руководство по эксплуатации

Аналоги сверлильного станка 2м112:

Сверлильный станок ГС2112 OPTIMUM B14 VISPROM B-1313B/230

с этим станком покупают

Cтаночные тиски Optimum MSO 75

Набор сверел 1-13 мм с титановым покрытием

Набор сверел из быстрорежущей стали

Сверла производства СССР К/Х

Набор зажимных приспособлений Optimum SPW 8 под пазы 10 мм

Магнитный стружкосборщик Chipmag

настольно-сверлильный станок 2М112

ПромСтройМаш является непосредственным производителем 2М112 Мы производим и продаём настольно-сверлильный станок 2М112 во все регионы РФ и страны ближнего зарубежья, такие как Беларусь, Казахстан, Украина. 2М112 нашего производства хорошо зарекомендовали себя в Москве, Ярославле, Нижнем Новгороде, Екатеринбурге, Новосибирске и других городах России. Купить 2М112 вы можете непосредственно у нас или у наших дилеров.

Станок настольно-сверлильный 2М112 предназначен для сверления отверстий в деталях из черных и цветных металлов, а также других материалов, диаметром не более 12 мм. Простота конструкции обеспечивает легкость управления, надежность и долговечность станков. Отсчет глубины обработки производится по круговому лимбу штурвала.​

Технические характеристики 2М112

Диаметр сверления в стали 45 ГОСТ 1050-88, мм

Вылет шпинделя (расстояние от оси шпинделя до центра образующей колонны), мм

Размер конуса шпинделя наружный по ГОСТ 9953-82

Наибольшее перемещение шпинделя, мм

Цена деления лимба, мм

Расстояние от торца шпинделя до рабочей поверхности стола, мм

Размеры рабочей поверхности стола, мм

Количество Т-образных пазов

Расстояние между пазами, мм

Ширина пазов, мм

Число скоростей шпинделя

Число оборотов, об/мин

Подача при сверлении

Мощность электродвигателя, кВт

Частота вращения, об/мин.

Напряжение питания, В

Габаритные размеры, мм

Габаритные размеры (в упаковке), мм

Фотографии 2М112

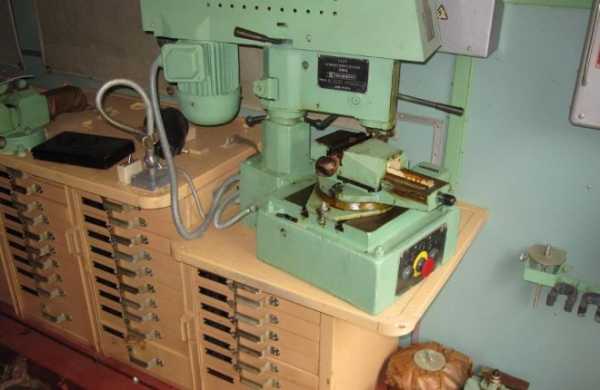

Станок настольно-сверлильный 2М112

Станок настольно-сверлильный 2М112 в упаковке

Тумба к станку 2М112

Подмоторная плита станка 2М112

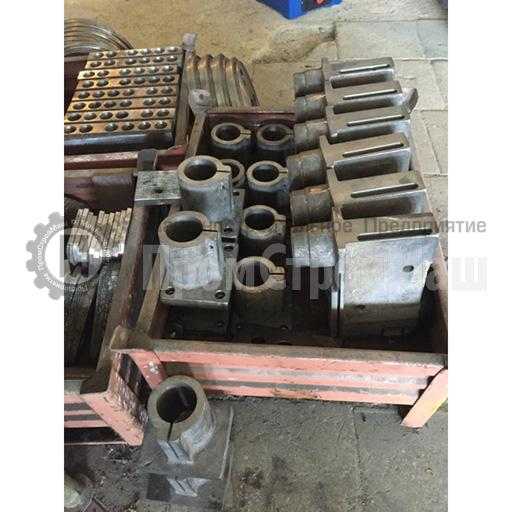

Стакан, стойка шпиндельная бабка, тумба после механической обработки

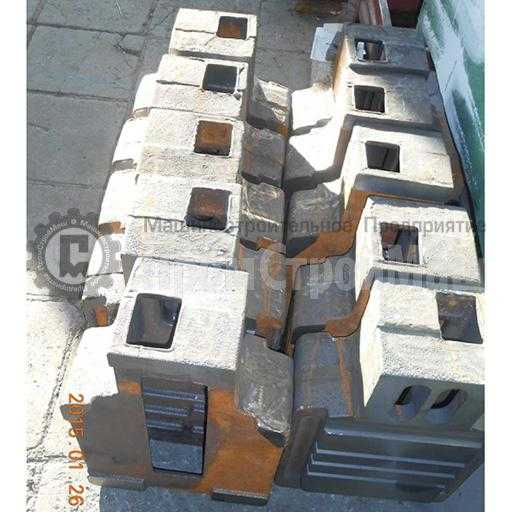

Чугунное литьё шпиндельной бабки станка 2М112

Сборка настольно сверлильного станка 2М112

Настольно-сверлильный станок 2М112 предназначен для сверления отверстий в деталях из цветных и черных металлов, а также других материалов — дерево, пластик диаметром сверления не более 12 мм.

Станок 2М112 позволяет выполнять следующие сверлильные операции:

  • сверление
  • рассверливание, растачивание
  • зенкерование

Станки могут с успехом использоваться для работы в домашних мастерских, школах, а также на малых предприятиях с небольшими объемами производсва.

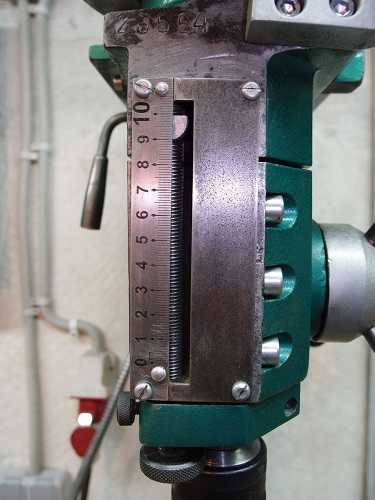

Отсчет глубины сверления осуществляется по круговому лимбу штурвала.

Перекинув ремень на шкивах можно получить пять других частот вращения шпинделя.

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Станок 2М112 производится в настольном варианте и благодаря небольшим габаритам и весу легко умещается на слесарном столе, тумбе.

Технические характеристики сверлильного станка 2М112

www.studvesna73.ru

Настольные сверлильные станки: характеристики, особенности

Настольные сверлильные станки получили самое широкое распространение и применяются начиная от домашних мастерских и заканчивая промышленным производством.

На нашем рынке можно встретить вертикально-сверлильные станки производства СССР, России, Китая и прочих стран. Советское оборудование находится достаточно в плачевном состоянии и морально устарело, покупают его, как правило, чтобы сэкономить.

Большую долю рынка занимает китайское оборудование. Распространенными брендами являются Proma, Jet, Optimum, Энкор Корвет, Калибр и др.

К настольным сверлильным станкам можно отнести вертикально-сверлильные станки, способные обрабатывает отверстия диаметром до 16 мм в черных и цветных металлах, а также дереве, пластике и др. распространенных материалах.

Основными параметрами при выборе будут:

  • максимальный диаметр сверления в стали;
  • ход шпинделя;
  • габариты рабочего стола;
  • количество скоростей привода;
  • мощность привода.
  • Напряжение питания двигателя (220 / 380 В).

Дополнительными преимуществами являются:

  • возможность подключения подачи смазочно-охлаждающей жидкости;
  • установки крестовинного стола;
  • наличие станочных тисков в комплекте поставки.

Настольно-сверлильный станок 2М112

Рассмотрим настольный сверлильный станок на примере советского образца 2М112.

Настольный сверлильный станок 2М112

2М112 применяется для обработки мелких заготовок из металла и дерева. На станке возможно производить сверление, рассверливание и нарезание резьб диаметром до 12 мм.

Сверлильный станок 2М112 можно встретить на территории бывшего СССР практически в любом учебном заведении, ремонтной мастерской или цеху. 2М112 массово выпускался на заводе «Практика» и «Жальгирис» в г. Вильнюс, а также производственном предприятии «Сельмаш» в г. Киров.

Аналогами станка 2М112 являются НС-12А, ГС2112, БС-01, ЕНС-12 и другое оборудование отечественного производства. Из китайских образцов можно выделить Optimum B13, Proma PTB-16B, Jet JDP-10.

По классификации ЭНИМС данная модель металлорежущего станка относится к группе сверлильных станков (цифра 2), буква А говорит нам что была проведена модернизация, относится к типу вертикально-сверлильных (цифра 1), наибольший диаметр сверления составляет 12 мм (цифра 12 в аббревиатуре). Класс точности Н – нормальный, т.е. допускается отклонение в 10 мкм.

Технические характеристики настольного сверлильного станка 2М112

Комплектация

В комплектацию станка входит клиновой приводной ремень, сверлильный патрон 16, а также по согласованию могли оснастить светильниками.

Опционально можно оснастить станок крестовым столом, тисками, револьверной головкой, системой подачи СОЖ, пневмогидравлической подачей.

Особенности станка 2M112

  • необходимо раз в 7 дней смазывать обработанные подвижные части станка;
  • имеется упор для сверления отверстий на одинаковую глубину;
  • возможность регулирования всех важных частей;
  • плита (стол) оснащается каналами для эффективного отвода СОЖ;
  • все электрооборудование скрыто внутри плиты;
  • основу шпиндельной бабки составляет чугунный корпус.

Кинематическая схема

Шпиндельный узел располагается в чугунном корпусе, в котором также установлен механизм натяжения ремней. За корпусом в вертикальном положении установлен электродвигатель на 380 В, вращение от которого передается через ременную передачу на шпиндель.

Схема шпиндельного узла 2М112 в разрезе

Шпиндель изготавливается из стали 45.  Частота вращения меняется перекидыванием клинового ремня между ручьями шкива и диапазон может варьироваться в пределах от 450 до 4000 об/мин. Всего имеется пять ступений (скоростей).

Подача шпинделя осуществляется в ручную путем вращения рукоятки на 190 мм.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
