Сверлильный станок 2М112: технические характеристики, паспорт
- Что собой представляет и где применяется станок 2М112
- Характеристики и документация станка
- Особенности конструкции станка
- Преимущества и недостатки аппарата
- Отзывы пользователей о станке 2М112
Сверлильный станок 2М112, компактные габариты которого позволяют устанавливать его на поверхности рабочего стола, относится к оборудованию средней ценовой категории. Оптимальное соотношение доступной стоимости и достойных технических характеристик делает станок данной модели лидирующим среди подобного оборудования отечественного и зарубежного производства.
Малогабаритный настольный сверлильный станок 2М112
Что собой представляет и где применяется станок 2М112
Станок 2М112, относящийся к оборудованию вертикально-сверлильной категории, начал выпускаться в 1980 году. За достаточно длительный период своего существования на рынке это устройство завоевало огромную популярность при использовании в домашних мастерских и цехах небольших производственных предприятий.
Технические возможности рассматриваемого сверлильного станка позволяют выполнять целый ряд технологических операций:
- сверление отверстий;
- рассверливание;
- развертывание;
- зенкерование;
- нарезание внутренней резьбы.
На рабочий стол станка можно установить поворотные тиски
Материалом изготовления деталей, обрабатываемых на таком сверлильном станке, могут быть металл, пластик или древесина.
Несмотря на простоту конструкции, на настольном сверлильном станке 2М112 предусмотрена возможность изменения скорости вращения рабочего патрона по 5 ступеням.
Ременная передача под поднятым защитным кожухом станка
Простая конструкция обеспечивает главные достоинства вертикально-сверлильного станка 2М112 – исключительную надежность и легкость в использовании. Отличают этот станок и такие характеристики, как компактные размеры (795х390х950 мм) и незначительный вес (120 кг), что позволяет легко перемещать такое оборудование в любое место. Вертикально-сверлильный станок модели 2М112 благодаря своей компактности может устанавливаться как на поверхности слесарного стола, так и на специальной сверлильной колонне или тумбе.
Характеристики и документация станка
Основной характеристикой любого сверлильного станка является максимальный диаметр просверливаемого с его помощью отверстия.
Используя станок модели 2М112, согласно паспорту, можно получать в обрабатываемых деталях отверстия, диаметр которых доходит до 12 мм. Отверстий такого диаметра вполне достаточно для того, чтобы выполнять сверлильные работы в условиях домашней мастерской, но в производственных условиях на эти станки устанавливают сверла большего диаметра.
Технические характеристики станка
Ниже вы можете бесплатно скачать техническую документацию по станку 2М112, а именно паспорт станка или руководство по эксплуатации.
Паспорт настольного сверлильного станка 2М112:
Патрон сверлильного станка 2М112, согласно паспорту, может вращаться со скоростью 450–4500 об/мин, при этом скорость вращения данного узла может регулироваться по 5 ступеням. На станке установлен шпиндель класса В-18, расстояние от торца которого до поверхности рабочего стола может варьироваться в интервале 0–400 мм.
Габариты рабочего стола, на поверхности которого имеется три Т-образных паза для фиксации обрабатываемой детали или машинных тисков, составляют 250х250 мм.
Поверхность рабочего стола станка позволяет фиксировать зажимные приспособления
Для расширения функциональных возможностей сверлильный станок можно устанавливать на специальную тумбу, что позволяет использовать оборудование для сверления отверстий в торцах деталей, длина которых доходит до 1000 мм. В качестве главного приводного устройства на станке 2М112 используется электродвигатель мощностью 550 Вт.
Несмотря на небольшие габариты и не слишком высокую мощность, настольный сверлильный станок данной модели можно подвергать длительной и интенсивной эксплуатации. Такие достойные характеристики обеспечивает простая, но эффективная конструкция устройства.
В домашней мастерской станок 2М112 можно разместить на самодельной металлической тумбе
Особенности конструкции станка

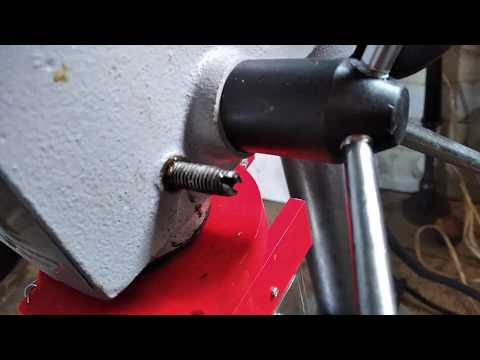

Даже по фото вертикально-сверлильного станка 2М112 можно понять, насколько простой конструкцией он обладает. Так, составными элементами этого агрегата являются:
- колонна, по которой в вертикальном направлении перемещается шпиндельная бабка;
- устройство, обеспечивающее зажим шпиндельной бабки в требуемом положении;
- приводной электродвигатель;
- механизм, отвечающий за подъем шпиндельной бабки;
- плита-основание, верхняя часть которой используется в качестве рабочего стола;
- кожух, обеспечивающий защиту приводного механизма;
- шпиндельная бабка;
- механизм, отвечающий за натяжение приводных ремней;
- кронштейн, в котором фиксируется основание колонны.
Основные части станка 2М112
Конструктивными элементами, которые обеспечивают удобное и эффективное управление параметрами работы сверлильного станка 2М112, являются:
- рукоятка, отвечающая за ручную подачу шпинделя;
- рукоятка, при помощи которой обеспечивается требуемое натяжение ремней;
- рукоятка, используемая для фиксации шпиндельной бабки на колонне;
- электрические кнопки, при помощи которых запускают и останавливают приводной электродвигатель;
- рукоятка, отвечающая за фиксацию подмоторной плиты.
Органы управления станка
Шпиндельный узел настольного сверлильного станка 2М112
Производитель сверлильного станка 2М112 специально смонтировал все основные механизмы (шпиндельный узел и механизм натяжения ремней) в литом чугунном корпусе, чтобы обеспечить их надежную защиту от механических повреждений.
Для обеспечения большего удобства оператора в конструкции станка предусмотрена система освещения зоны обработки.
Кнопки управления станком могут располагаться на шпиндельной бабке или внизу рабочего стола в зависимости от модификации модели
Преимущества и недостатки аппарата
Тот факт, что настольный сверлильный станок модели 2М112, конструкция которого была разработана более тридцати лет назад, до сих пор можно встретить в оснащении многих производственных предприятий и домашних мастерских, свидетельствует о том, что специалисты ценят данное оборудование за его характеристики и преимущества.
О популярности вертикально-сверлильного станка 2М112 говорит и то, что даже после полной поломки (что случается крайне редко) пользователи стараются найти агрегат аналогичной модели, а не приобретать дешевые и некачественные устройства китайских производителей или дорогостоящее европейское оборудование.
В электрическом щитке станка (совмещенном с панелью управления) все просто и минималистично
Среди наиболее значимых преимуществ, которыми обладает сверлильный станок модели 2М112, необходимо выделить следующие.
- Благодаря высокому рабочему ресурсу станок отличается исключительно высокой выносливостью и способен успешно эксплуатироваться даже в самых жестких условиях.
- На современном рынке можно легко найти любые запасные части и комплектующие для станка 2М112, поэтому и с ремонтом такого оборудования сложностей не возникает.
- Мощности электродвигателя, которым укомплектован данный станок, вполне достаточно для того, чтобы удовлетворить потребности как домашнего мастера, так и небольшого производственного предприятия.
- Значимой характеристикой станка 2М112 является доступная цена, которая оптимально сочетается с его надежностью, эффективностью и простотой использования.
Схема подключения станка к сети питания 220 вольт
Не лишен вертикально-сверлильный станок рассматриваемой модели и недостатков, о которых не сказано в паспорте.
Кинематическая схема станка состоит из минимального количества деталей
Принципиальная электросхема 2М112
Уступает данный станок новым моделям также своей компактностью и удобством эксплуатации, но такие незначительные недостатки компенсируются доступной стоимостью, надежностью и неприхотливостью в обслуживании.
Отзывы пользователей о станке 2М112
Чтобы составить полное представление о сверлильном станке 2М112, достаточно изучить несколько отзывов тех, кто уже работал на таком оборудовании и может объективно судить о его характеристиках и технических возможностях.
Белкин Игорь
Приобрел данный станок практически в идеальном состоянии. До этого у меня было несколько китайских настольных станков, так что есть с чем сравнивать. Поначалу несколько напугали немалые габариты и приличный вес, но все вопросы отпали, когда я начал на нем работать. Компактные и даже тощие китайские модели, по сравнению с этим монстром, как «жигули» рядом с БелАЗом. И что самое приятное: он и работает так же надежно, как БелАЗ, сверлит и сверлит, а не создает видимость, как многие китайские агрегаты. После недели активного использования такого устройства мне стало жалко денег, которые я до этого тратил на приобретение недорогих сверлильных станков зарубежного производства. Да, немного неудобен, да, подшумливает, но работает аки пчелка. Я думаю, что даже внуки мои еще смогут им пользоваться, если у них в этом будет необходимость.
Воронцов С.
Одного взгляда на 2М112 достаточно для того, чтобы понять, что это по-настоящему рабочая машина.
Массивный, несколько угловатый, но что вы хотите: этой модели уже несколько десятков лет. Если сравнивать его с бюджетными зарубежными аппаратами, учитывая работоспособность оборудования, то последние ему явно проигрывают. На таком станке я с ходу сверлю отверстия 12 мм в 45-й стали, а если говорить о рассверливании, то лично я использовал сверла и 25 мм, предварительно протачивая их хвостовик на диаметр 14 мм. Заболел я этим станком тогда, как у товарища в мастерской попробовал поработать на нем. Наконец приобрел этот аппарат для себя, о чем ни разу за полгода эксплуатации не пожалел.
Алексей В.
Этот станок достался мне в наследство от отца – стоял в мастерской, незаслуженно забытый в углу. После несложного ремонта (перегорел двигатель) и небольшой профилактики начал активно им пользоваться. Бывали периоды, когда практически целый день не выключал станок, что нисколько не сказывалось на его работоспособности. Поначалу использовал данный агрегат в качестве резервного, но в итоге почти все сверлильные работы выполняю на нем, потому что уверен: он меня не подведет.
Если ищете надежное и безотказное сверлильное оборудование за небольшие деньги, то выбирайте эту модель, не пожалеете.
Петр, Калуга
Я со станком 2М112 познакомился еще в училище, где нас на нем учили работать. И когда спустя много лет встал вопрос выбора сверлильного оборудования для мастерской, не задумываясь, купил именно его. Уже практически три года эксплуатирую в достаточно интенсивном режиме, он меня ни разу не подводил. Очень простая конструкция, станок всегда можно разобрать для профилактики, на что уходит совсем немного времени. Такой простотой объясняется надежность этого оборудования, которое способно работать круглые сутки (я не пробовал, но думаю, что сможет).
Андрей, Уфа
Этот станок приобрел совершенно случайно, бывший хозяин попросил уж очень смешную цену, вот я и купил. Месяца три он у меня просто стоял в мастерской, пока основной станок не сломался. Делать было нечего, быстро разобрал свое новое приобретение (благо, что конструкция простая), смазал, собрал, запустил.
Честно говоря, про поломанный основной станок забыл, даже и не подхожу к нему, потому что этот старичок работает не хуже, а во многом даже и лучше многих новых моделей из той же категории. Радует не только простота, но и надежность станка, а для меня это очень важно, если говорить об оборудовании, без которого просто не обойтись в моей работе.

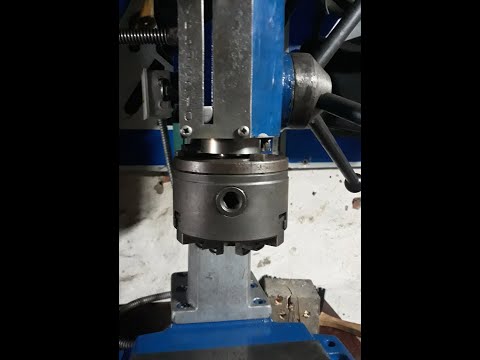

Патрон В16-В18 высокоточный ,снял видео с индикатором
planetaplan
Всем привет.Вопрос “Высоко-точный” патрон для сверлильного станка оказалось не только меня волнует.
Я озадачился покупкой точного патрона (концентричность 0.05-0.08)после покупки сверлильного станка 2М112.
Нет,раньше,когда менял старый Рем на новый на дрели Файн.
Вот такой результат на сверлилке меня совсем не устроил;
Поэтому купил патрон на немецком ebay и похвастался,жду типа.
В Р.М. комрады стали спрашивать где купить и я создал эту тему,типа сами выбирайте и покупайте.Эти продавцы отправляют в Россию.
1.Конус В16 от BAER
http://www.ebay.de/sch/m.html?…at=0&_from=R409
2.Конус В18 от него же
http://www.ebay.de/sch/m.html?…er+b18&_sacat=0
Мой такой;
http://www.ebay.de/itm/Bohrfut…=item562ee4e56c
С доставкой вышел в 66 евро. концентричность 0.05.
http://fotki.yandex.ru/users/planetaplan/view/950804/
Я просто офигел от разницы До и после.
Для комрадов,кто хочет патрон ключевой нашел такой вариант;
http://www.ebay.de/itm/310362803098
Рём-прима ключевой,в Россию отправляют.
Советую посмотреть,что еще продает данный магазин,доставка один хер одна;
http://www.ebay.de/sch/kedo-on…=p2047675.l2562
Тисочки проксон;
http://www.ebay.de/itm/Maschin…=item2573b0e333
советую однозначно!
и вообще проксон там дешевле,чем в России.
Если не разберетесь сами спрашивайте в теме помогу,сам два года покупаю в Германии инструмент.
planetaplan
Создал тему в Мастерской потому что ни чем сам не торгую,но помогу с выбором и советом.
На немецком ебее вообще огромный выбор патронов и цены от и до на любой кошелек,но не все продавцы в Россию отправляют.Если,кто знает еще достойный пример выкладывайте,для общего дела.
Semen_Farada
Там везде написано – нет доставки в Россию 😞(
planetaplan
Пример:
http://www.ebay.de/itm/0-16-mm…=item1e68a8a46d
На странице (под ценой) в строчке Versand: нажимаем Weitere Details
в строчке Land ändern: выбираем Russische Föderation
Пардон,там где тисочки;
http://www.ebay.de/itm/Maschin…=item2573b0e333
стоит надпись Связаться с продавцом для уточнения.
А,на страничке с патроном ;
http://www.ebay.de/itm/310362803098#shId
есть Russische Föderation
Видимо у товара с большим весом может увеличиться цена доставки.
Я когда брал патрон свой,вместо 14,90евро всего,продавец накинул еще 11 евро на доставку.
Borz87
Вот такой результат на сверлилке меня совсем не устроил;
у меня сейчас так-же 😀
Халит
это просто сверла гнутые 😛
planetaplan
У меня сейчас почти так;
Похуже,но не критично,по идее надо пиноль с шпинделем доставать и смотреть,но меня устраивает,особо точные работы я в стойке сверлю,а 2М112 брал больше 10мм отверстия сверлить.Позже сниму видео,когда все доделаю.Хочу снять видео- сверлим в нерж прутке 100мм торцевое отверстие и получаем трубку с ровными стенками.Вот!
max12312
66 е….. ух Ё… . у меня кетайскай патрон Ермак.
так я его притёр в токарном и всех делов.Патрон 200р, ну час от силы вместе с изготовлением притира, притирка.единстаенный минус совсем тонкие свёрла приходится через цангу зажимать.Хороший инструм это конечно хорошо , но уж больно дорого.
Халит
planetaplan
У меня сейчас почти так;
Похуже,но не критично,по идее надо пиноль с шпинделем доставать и смотреть,но меня устраивает,особо точные работы я в стойке сверлю,а 2М112 брал больше 10мм отверстия сверлить.Позже сниму видео,когда все доделаю.Хочу снять видео- сверлим в нерж прутке 100мм торцевое отверстие и получаем трубку с ровными стенками.Вот!
Леш, попробуй зажать калибр 5 мм в патрон и померять индикатором, на малых оборотах…
а насчет трубки – там встречное вращение желательно организовать…на токарнике проще…
planetaplan
Притереть посадку и сам конус это пол дела,но и то мастерство и оснастка нужны,а сами губки пляшущие и не хотящие ровно сверло зажимать это вообще все портит.
Есть у меня Ермак,даже подарить его стыдно.Я бы себе и за 100 евро купил патрон но тут уже он,как пятая нога был бы.Надо сначала весь станок переделать,перебрать и месяц времени убить,но я и такому результату рад.Цена вещи ,а тем более инструмента вторична.
max12312
Притереть посадку и сам конус это пол дела
я про кулачки и говорил.
planetaplan
Халитзажать калибр 5 мм в патрон и померять индикатором, на малых оборотах…
На сверле не получится,надо прецизионный пруток 150мм и в нижней трети мерить индикатором
ande50390
Брал аналогичный патрон, но Optimum, Германия, с заявленными менее 0.06, проверил индикатором по центровочным сверлам и фрезам различного диаметра, ровно 0,06, биение шпинделя станка меньше 0,01, конуса 0,01.
Так что патрон стоит своих денег. Можно конечно взять китайченка за 700-1500 р, но это лотерея, фирменные же хотя и китайские, но отвечают за качество. Единственное надо учитывать, что эти патроны тяжелее и длиннее ключевых.
Халит
planetaplan
На сверле не получится,надо прецизионный пруток 150мм и в нижней трети мерить индикатором
так я про калибр и говорю.
planetaplan
ande50390
Брал аналогичный патрон, но Optimum, Германия, с заявленными менее 0.06, проверил индикатором по центровочным сверлам и фрезам различного диаметра, ровно 0,06,
Чем и отличается фирма от “Китая” после изготовления Все патроны проверяют и сортируются.Цена 0.05 и 0.08 разнится на треть,а если 0.1 и нет такого говна в линейке-Бракуется.А “Кетай” на всех напишет 0.08 и продает.Кому то повезет,а кому то нет-
ande50390
это лотерея
Tekeev09
эх видюшку посмотреть, как с новым патроном работает) надо будет заказать себе такой, долго идет?
planetaplan
Месяц
planetaplan

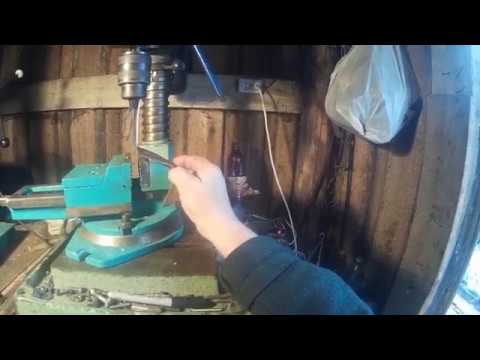

Снял видео с новым патроном и с индикатором
Биение в четыре сотки.
P.S. Надо с самой пинолью вопрос решать,люфт ее мне совсем не нравится…
ande50390
Снял видео с новым патроном и с индикатором
Биение в четыре сотки.
По конкретному видео биение около двух десяток.
planetaplan
Я думаю(может ошибаюсь)0.1(на индикаторе)=0.01мм.Так на самом индикаторе написано.
Я в общем то просто показал до и после.Остальное косяк самой сверлилки,люфт пиноли и шпинделя,это я еще совсем не иследовал.
ande50390
planetaplan
Я думаю(может ошибаюсь)0.1(на индикаторе)=0.01мм.Так на самом индикаторе написано.
Одно деление на индикаторе это одна сотка, так на нем написано. Просто вал или ось на чем меряете кривая. Нужна скалка, все остальное кривое априори.
planetaplan
Надо всю сверлилку тогда перетряхивать,0.1 меня точно не устроит,вал-не вал,хоть это и советская сверлилка,но все равно хочется точности.Пиноль люфтит и сильно.Пошел Чипмейкер курить…
Хотя,что было и стало уже хороший результат,да и фантастика была бы если замена простая патрона решила все…
ande50390

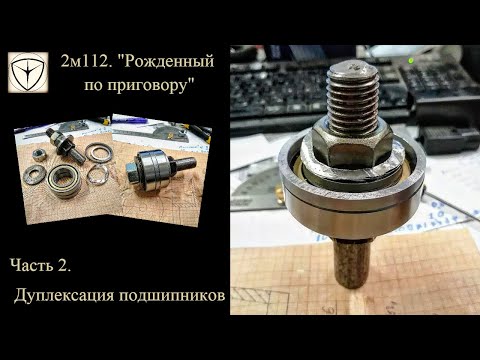

Пиноль люфтит даже в верхнем положении? Тогда подшипники, а затем или вставка по кругу тонкой бронзы или пилить корпус и стягивать болтами, уменьшая диаметр где ходит пиноль.
