2М112 станок паспорт: 2М112 станок сверлильный настольный. Паспорт, схемы, характеристики, описание
alexxlab | 25.06.1995 | 0 | Разное
Паспорт 2М112 (Ø 12 мм) Настольно-сверлильный вертикальный станок (Вильнюс)
Наименование издания: Руководство по эксплуатации (2М.112.00.000 РЭ)
Выпуск издания: Вильнюс
Год выпуска издания: 1981
Кол-во книг (папок): 1
Кол-во страниц: 48
Стоимость: Договорная
Описание: Полный комплект документации
Содержание:
Руководство по эксплуатации (2М.112.00.000 РЭ)
1. Техническое описание
Назначение и область применения
– Расположение составных частей станка
Состав станка
– Расположение органов управления и табличек с символами
Устройство и работа станка и его составных частей
– Кинематическая схема
– Шпиндельный узел
Система смазки
– Схема смазки станка
2.
Инструкция по эксплуатации
Порядок установки
– Установка станка
– Схема транспортировки
Настройка, наладка и режим работы
Регулирование
– Регулирование
– Схема расположения подшипников
3. Паспорт
Общие сведения
Основные технические данные
– Шпиндель
– Эскиз среднего Т-образного паза стола
Комплект поставки
Сведения об изменениях в станке
Сведения о ремонте
Свидетельство о приёмке
Свидетельство о консервации
Свидетельство об упаковке
Гарантии
Приложение
Данные о покупных изделиях станка
– Принципиальная электрическая схема станка
Быстроизнашиваемые детали*******
Описание станка:
Паспорт настольного сверлильного станка 2м112, что был произведён в городе Вильнюс, ещё в одна тысяча девятьсот восемьдесят первом году.
Ведь, непосредственно техническое издание или паспорт сверлильного станка 2м112 обладает вполне хорошим объёмом информации, что даёт возможность, действительно в деталях изучить, а в будущем применять документы работая на станке. Этот небольшой станочек сверлильной направленности может обслуживаться, согласно изданию, объём которого будет не менее сорока восьми страниц. При этом, конечно, сам документ, как впрочем в классической вариации, что признана в промышленной тематики разделён на несколько разделов, каждый из которых отвечает за ту или иную составляющую по работе со станком, с его особенностями конструкции. К примеру, в документе можно встретить такие разделы как техническое описание, в котором конечно будут присутствовать основные данные на описываемый нами станок. Далее, идёт уже такой пункт, как инструкция по эксплуатации, связанная непосредственно с вариантами настройки станка в том или ином ключе. А завершает предложенное издание, в его классической интерпретации, непосредственно технический паспорт станка, что безусловно будет не менее важным пунктом, в котором присутствуют и технические характеристики оборудования.
Вместе с этим, станок 2м112 паспорт которого не ограничивается только лишь этими тремя обозначенными пунктами. Но, при этом, здесь есть ещё один значимый раздел, он называется руководство по быстроизнашиваемым деталям станка. Ведь, подобная документация, обозначена как ремонтная, что позволит на её основании совершать некоторый мелкий ремонт, а это означает только одно, работу станка без простоев и накладок. Ведь, на основании данного пункта, можно изучая детализированные чертежи действительно, применяя подручное металлообрабатывающее оборудование реализовать ремонтные мероприятия, для восстановления работоспособности станочной единицы. Конечно, модель описываемой сверлилки весьма и весьма небольшая, можно сказать, даже, что миниатюрная. Но и задача при металлообработке перед ней не стоит глобальная. Ведь, сверлилка может эффективно обрабатывать или создавать отверстия в металле диаметром до двенадцати миллиметров. А такой параметр будет являться вполне себе достаточным для применения станка в ремонтных подразделениях мастерских или в условиях заводских вспомогательных цехов.
%d0%bf%d0%b0%d1%81%d0%bf%d0%be%d1%80%d1%82 2%d0%bc112 %c3%b8 12 %d0%bc%d0%bc %d0%bd%d0%b0%d1%81%d1%82%d0%be%d0%bb%d1%8c%d0%bd%d0%be %d1%81%d0%b2%d0%b5%d1%80%d0%bb%d0%b8%d0%bb%d1%8c%d0%bd%d1%8b%d0%b9

MASUKKAN HPK DI SINI dan PISAHKAN DENGAN KOMA (automotive accident lawyers, accident automotive, automotive insurance company, cheap automotive insurance, automotive insurance, automotive insurance quotes, automotive insurance new york, automotive insurance companies, automotive certification online, automotive insurance quotes online, online colleges for automotive mechanic, best automotive insurance, automotive insurance rates, automotive liability insurance, automotive insurance companies list, automotive accident, online schools for automotive mechanics, automotive technical institutes, automotive insurance quote, automotive technical training, automotive technician institute, automotive technician training programs, automotive car insurance, schools for automotive technician, automotive warranties, automotive online schools, automotive car warranty, automotive trade school, automotive school, college for automotive mechanic, automotive trade schools, automotive extended warranties, automotive schooling, automotive service contract companies, automotive training program, automotive technology schools, automotive technician school, automotive warranty, dms software automotive, automotive tech schools, automotive technical school, automotive degree online, automotive tech school, automotive training near me, automotive technical schools, automotive repair training, automotive service technician training, automotive schooling online, automotive technician courses, automotive mechanic school online, automotive mechanic schools online, automotive schools, automotive mechanic schools near me, automotive tech classes, automotive technician classes, automotive refinance, automotive technical schools near me, automotive schools online, automotive donations, automotive mechanic trade school, mcguire automotive ithaca ny, automotive service technician schools, automotive mechanic online school, automotive tech schools near me, automotive service warranty, automotive extended warranty, automotive mechanic college, automotive mechanic school, automotive warranty companies, automotive technician schools, automotive mechanics school, automotive technology training, automotive technician schools near me, automotive technician training near me, automotive mechanics schools, automotive diesels, automotive schools near me, automotive course online, automotive technician training, automotive repair school, automotive mechanic class, automotive extended warranty plans, automotive extended warranty companies, cooper standard automotive careers, automotive school near me, school for automotive mechanic, automotive ac repair shops, online automotive certification, automotive loans, automotive courses near me, local automotive repair shops, automotive tech, online classes for automotive technology, automotive mechanic schools, automotive locksmith cost, automotive locksmith service, automotive sem, automotive air conditioning repair, online automotive degree, online automotive school, automotive courses online, automotive mechanic training, online automotive course, automotive rental space, uti automotive school, automotive technician education, automotive classes online, automotive school online, automotive finance, automotive locksmiths, automotive online courses, automotive glass repairs, automotive class online, chris leith automotive, automotive loan, automotive ac repair shops near me, school for automotive, automotive ac repair shop, automotive mechanic training online, automotive technician schools online, best cheapest car insurance company, who is the best car insurance company for young drivers, best term insurance company, best online car insurance company, best insurance company for drivers with points, best cheap car insurance company, best company for auto insurance, best cheapest auto insurance company, best car insurance company for new drivers, best company for car insurance, cheapest best auto insurance company, which is the best insurance company for auto, what is the best home and auto insurance company, what is the best and cheapest auto insurance company, best and cheapest car insurance company, best company for home and auto insurance, navigators insurance company am best rating, best car insurance company 2015, what is the best insurance company for auto, best car insurance company california, what is the cheapest and best car insurance company, best car insurance company in california, best online insurance company, who is the best rated auto insurance company, best insurance company for auto and home, best insurance company stocks, the best term life insurance company, best rated car insurance company, best insurance company for teenage drivers, what’s the best home insurance company, depositors insurance company am best rating, what is the best house insurance company, best insurance company for young drivers, kookmin best insurance company, the best car insurance company, best company for motorcycle insurance, the best auto insurance company, the best car insurance company in usa, best condo insurance company, best company for life insurance whole life, best small business insurance company, which auto insurance company has the best rates, what is the best car insurance company in california, best cheapest insurance company, best company to buy term life insurance, best boat insurance company, best rated auto insurance company, best insurance company in nj, what is the best insurance company for a small business, best value insurance company, best vehicle insurance company, best insurance company for motorcycles, best home owners insurance company, who is the best term life insurance company, best insurance company for bad driving record, which car insurance company is the best, which insurance company has the best rates, who is the best auto insurance company, what the best car insurance company for young drivers, what is the best medicare supplement insurance company, best insurance lead company, who is the best company for life insurance, what is the best insurance company for auto and home, best company life insurance, what insurance company has the best rates, best insurance company for home and auto, which is the best auto insurance company, best life insurance company to work for, best insurance company for car, best insurance company in texas, best company for term life insurance, best life insurance company for seniors, best insurance company for small business, best business insurance company, the best insurance company, best private life insurance company in india, best life insurance company in california, preferred contractors insurance company am best rating, what’s the best car insurance company, what is the best boat insurance company, who is the best insurance company, best life insurance company, which insurance company is the best, who is the best car insurance company, best company to buy life insurance, best insurance company for cars, best insurance leads company, best motorcycle insurance company, best term life insurance company, best life insurance company in usa, best insurance company for first time drivers, best rate insurance company, what is the best rated car insurance company, best life insurance company 2012, what is the best auto insurance company, what is the best and cheapest insurance company, home insurance best company, best insurance company for auto, what’s the best life insurance company, best homeowners insurance company, best insurance company for 18 year olds, best insurance company for home insurance, best insurance company, ohio casualty insurance company am best rating, best short term disability insurance company, what is the best insurance company for young drivers, which auto insurance company has the best claims service, best cheap home insurance company, what insurance company is the best, which company is the best for life insurance, best health insurance company in usa, best company for home insurance, what is the best insurance company, canal insurance company am best rating, the best renters insurance company, best cheap insurance company, usda loan mortgage companies, qualifications for a conventional mortgage loan, mortgage home loan process, va mortgage loan credit score requirements, what is the mortgage rate for a va loan, how to apply for a va mortgage loan, mortgage loan omaha, movement mortgage va loan, sierra pacific mortgage my home loan, when to refinance mortgage loan, how much is a jumbo mortgage loan, mortgage loan options for first time home buyers, mortgage loan income to debt ratio, what does it take to be a mortgage loan officer, refinance mortgage and equity loan, qualify for a fha mortgage loan, second mortgage or home equity loan, advantages of a va mortgage loan, va mortgage loan closing costs, apply for mortgage loan online with bad credit, mortgage loan disclosures within 3 days, how to get home mortgage loan, federal home loan mortgage company, prequalify for mortgage loan online, refinance mortgage vs home equity loan, citigroup mortgage loan trust inc phone number, mortgage loan pre approval online, mortgage loan expenses, apply online for mortgage loan, second mortgage loan companies, harp loan second mortgage, fha loan without mortgage insurance, home loan mortgage broker, can i refinance my mortgage and home equity loan together, what is the maximum loan amount for a reverse mortgage, 200k loan mortgage, can i get a home improvement loan with my mortgage, 21st mortgage loan requirements, no mortgage home equity loan, pre approved mortgage but denied loan, bank or mortgage company for home loan, mortgage loan grants, va loan mortgage companies, 100 loan to value mortgage refinance, mortgage loan rate vs apr, veterans mortgage loan, estimate mortgage loan approval amount, who can get a va mortgage loan, is a home equity loan the same as a mortgage, va mortgage loan eligibility, difference between mortgage and home loan, reverse mortgage loan rates, reverse mortgage home loan, reverse mortgage loan scheme sbi, vpn chrome app, what is vpn app for iphone, free vpn without app, easy vpn app store, cloud vpn app, vpn server app, best vpn in app store, what is a vpn app, android vpn app apk, mac app store vpn, opera vpn app, cisco vpn app for iphone, best paid vpn app for android, best vpn app for china, vpn mac app, what is vpn app, best free vpn app for android phones, vpn token app, pia vpn app, best vpn app for pc, what is the vpn client app on my phone, vpn app mac, vpn app ipad netflix, wifi vpn app, vpn ipsec service app, best vpn app for mac, google app engine vpn, vpn apple app, vpn app free, vpn shield app, macbook vpn app, ios vpn app, beste vpn app, best vpn app for ipad, mac vpn app, what is the best vpn app for iphone, best vpn app for windows, best ipad vpn app, what is hotspot vpn app, purevpn free vpn app, app vpn iphone, vpn app for china, vpn client app, vpn app for ipad free, vypr vpn app, google vpn app, vpn master app review, vpn phone app, tunnelbear vpn app)
Mobile Legends
Паспорт НС 12Б (Ø 12 мм) Настольно сверлильный станок (Одесса) 2М112 Сверлильный 2М112: технические Сверлильные станки Настольный 02
Паспорт НС 12Б (Ø 12 мм) Настольно сверлильный станок (Одесса)
This is actually a post or even graphic around the Паспорт НС 12Б (Ø 12 мм) Настольно сверлильный станок (Одесса), if you wish even more relevant information approximately the short post or even graphic satisfy click on or even go to the adhering to web link or even web link .
(Read More)
Source: prompasport.ru Visit Web
2М112 сверлильный станок Сверлильный станок 2М112: технические
This is actually a short article or even photo around the 2М112 сверлильный станок Сверлильный станок 2М112: технические, if you prefer much a lot extra info around the write-up or even picture feel free to click on or even check out the adhering to web link or even web link .(Read More)
Source: stankotec.ru Visit Web
Сверлильные станки
This is actually a write-up or even photo around the Сверлильные станки, if you wish even more details around the short post or even photo feel free to click on or even explore the observing web link or even web link .(Read More)
Source: www.allstanko.ru Visit Web
Сверлильные станки
This is actually a short article or even picture approximately the Сверлильные станки, if you prefer much a lot extra relevant information approximately the short post or even picture satisfy click on or even go to the observing web link or even web link .
(Read More)
Source: www.allstanko.ru Visit Web
Настольный сверлильный станок 2М112 02
This is actually a post or even photo around the Настольный сверлильный станок 2М112 02, if you prefer even more relevant information approximately the write-up or even picture satisfy click on or even see the observing web link or even web link .(Read More)
Source: russtanok.ru Visit Web
Станок сверлильный 2м112 фото 2М112 станок сверлильный настольный
This is actually a post or even picture approximately the Станок сверлильный 2м112 фото 2М112 станок сверлильный настольный, if you wish much a lot extra info approximately the write-up or even picture satisfy click on or even go to the adhering to web link or even web link .(Read More)
Source: stankotec.ru Visit Web
Настольно сверлильный станок 2М112 цена купить с доставкой отзывы
This is actually a write-up or even graphic approximately the Настольно сверлильный станок 2М112 цена купить с доставкой отзывы, if you wish much a lot extra info approximately the write-up or even picture feel free to click on or even check out the observing web link or even web link .
(Read More)
Source: rustan.ru Visit Web
2М112 сверлильный станок Сверлильный станок 2М112: технические
This is actually a short article or even picture around the 2М112 сверлильный станок Сверлильный станок 2М112: технические, if you prefer even more relevant information approximately the short post or even picture satisfy click on or even check out the adhering to web link or even web link .(Read More)
Source: stankotec.ru Visit Web
Do you like cookies? ♥ We use cookies to ensure you get the best experience on our website. Learn more
Сверлильный станок 2М112: Технические характеристики, паспорт | vseznayko.com.ua
Сверлильный станок 2М112, компактные размеры которого позволяют установить его на поверхность рабочего стола, относится к оборудованию средней ценовой категории. Оптимальное соотношение доступной стоимости и достойных технических характеристик делает машину этой модели лидером среди аналогичной техники отечественного и зарубежного производства.
Станок малогабаритный настольный сверлильный 2М112
Что такое и где стоит станок 2М112
Станок 2М112, относящийся к оборудованию категории вертикального бурения, начал выпускаться в 1980 году. За долгий период своего существования на рынке это устройство приобрело огромную популярность при использовании в домашних мастерских и цехах небольших производственных предприятий. Станки 2М112, предназначенные для настольного применения, также входят в оснащение учебных мастерских школ и ПТУ, где проходят обучение молодые специалисты.
Технические возможности рассматриваемого сверлильного станка позволяют выполнять ряд технологических операций:
- сверление отверстий;
- развертывание; развертывание
- ;
- зенкерование;
- нарезание внутренней резьбы.

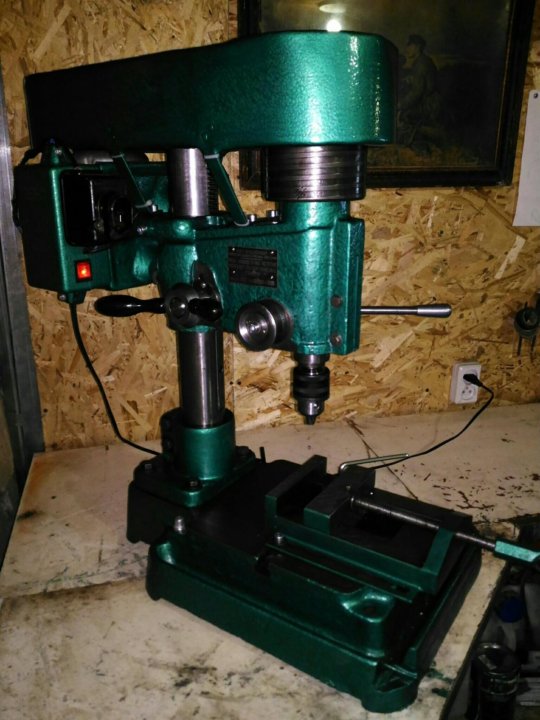

Тиски поворотные могут устанавливаться на рабочий стол станка
Материал изготовления деталей, обрабатываемых на таком сверлильном станке, может быть металл, пластик или дерево.
Несмотря на простоту конструкции, на настольном сверлильном станке 2М112 предусмотрена возможность изменения скорости вращения рабочего патрона на 5 ступеней. Для реализации этой функции на агрегате меняется положение ремня на шкивах ременной передачи, что делается очень быстро благодаря особой конструкции этого узла. Глубина сверления при работе на сверлильном станке 2М112 также регулируется довольно просто – для этого используется плоская шкала (или упоры).
Ременная передача под приподнятым защитным кожухом станка
Простая конструкция обеспечивает основные преимущества вертикально-сверлильного станка 2М112 – исключительную надежность и простоту эксплуатации. Есть у этой машины и такие характеристики, как компактные размеры (795х390х950 мм) и небольшой вес (120 кг), что позволяет без труда перемещать такое оборудование куда угодно. Вертикально-сверлильный станок модели 2М112 благодаря своей компактности может быть установлен как на поверхности слесарного стола, так и на специальной бурильной колонне или шкафу.
Характеристики и документация станка
Основной характеристикой любого сверлильного станка является максимальный диаметр просверливаемого им отверстия. На станке модели 2М112 согласно паспорту можно получить отверстия в заготовках, диаметр которых достигает 12 мм. Отверстий такого диаметра достаточно для выполнения сверлильных работ в домашней мастерской, но в производственных условиях на эти станки устанавливаются сверла большего диаметра.
Технические характеристики станка
Ниже Вы можете бесплатно скачать техническую документацию на станок 2М112, а именно паспорт станка или руководство по эксплуатации.
Паспорт станка настольно-сверлильного 2М112:
Скачать
Патрон станка сверлильного 2М112 по паспорту может вращаться со скоростью 450-4500 об/мин, при этом скорость вращения данного узла может регулироваться 5 ступенями. На станок устанавливается шпиндель Б-18, расстояние от торца которого до поверхности рабочего стола может варьироваться в интервале 0-400 мм

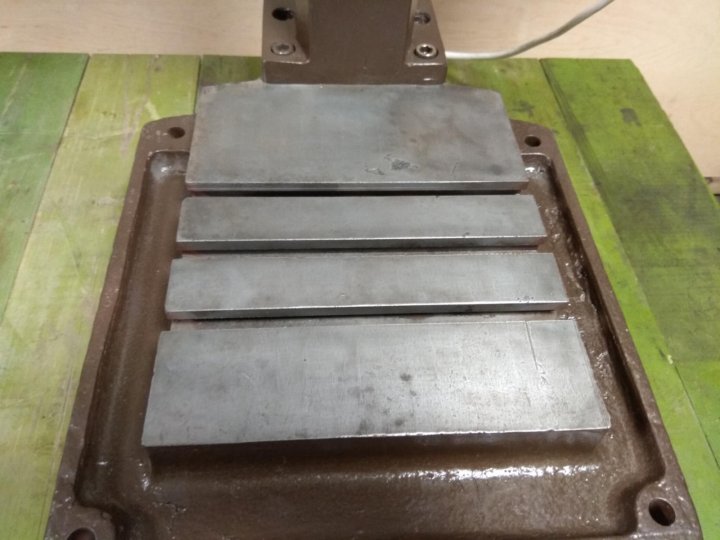

Размеры рабочего стола, на поверхности которого имеются три Т-образных паза для фиксации заготовки или станочных тисков, составляют 250х250 мм
Поверхность рабочего стола станка позволяет закреплять зажимы
Расширить Функционал сверлильного станка может быть установлен на специальной подставке, что позволяет использовать оборудование для сверления отверстий в торцах деталей, длина которых достигает 1000 мм.
В качестве главного приводного устройства используется электродвигатель мощностью 2М112 мощностью 550 Вт.
Несмотря на небольшой размер и не слишком большую мощность, настольно-сверлильный станок этой модели может подвергаться длительной и интенсивной эксплуатации. Такие достойные характеристики обеспечиваются простой, но эффектной конструкцией устройства.
В домашней мастерской станок 2М112 можно разместить на самодельном металлическом шкафу
Особенности конструкции станка
Даже по фото вертикально-сверлильного станка 2М112 можно понять, насколько простой конструкцией он обладает. Итак, составными элементами данного агрегата являются:
- колонна, по которой шпиндельная бабка перемещается в вертикальном направлении; устройство
- , обеспечивающее фиксацию шпиндельной бабки в необходимом положении;
- приводной электродвигатель; механизм
- , отвечающий за подъем шпиндельной бабки; опорная плита
- , верхняя часть которой используется как рабочий стол; кожух
- , обеспечивающий защиту приводного механизма;
- шпиндельная головка;
- механизм, отвечающий за натяжение приводных ремней; Кронштейн
- , в котором закреплено основание колонны.
Основные части станка 2М112
Конструктивные элементы, обеспечивающие удобное и оперативное управление параметрами сверлильного станка 2М112, это:
- рычаг, отвечающий за ручную подачу шпинделя; рычаг
- , с помощью которого обеспечивается необходимое натяжение ремней; рычаг
- , используемый для фиксации шпиндельной бабки на колонне;
- электрические кнопки, с помощью которых можно запускать и останавливать приводной электродвигатель; Рычаг
- , отвечающий за фиксацию подмоторной плиты.
Органы управления станком
Шпиндельный узел настольного сверлильного станка 2М112
Изготовитель сверлильного станка 2М112 специально смонтировал все основные механизмы (шпиндельный узел и механизм натяжения ремня) в чугунном корпусе, чтобы обеспечить их с надежной защитой от механических повреждений.
Для обеспечения большего удобства оператора в конструкции станка предусмотрена система освещения зоны обработки.
Кнопки управления станком могут располагаться на шпиндельной головке или внизу рабочего стола, в зависимости от модификации модели
Достоинства и недостатки устройства
Тот факт, что настольно-сверлильный станок модели 2М112 , конструкция которого была разработана более тридцати лет назад, до сих пор можно встретить в оборудовании многих заводов-изготовителей и домашних мастерских, свидетельствует о том, что специалисты ценят это оборудование за его характеристики и преимущества.
Популярность вертикально-сверлильного станка 2М112 говорит сама за себя, что даже после полной поломки (что бывает крайне редко) пользователи стараются найти агрегат аналогичной модели, вместо того, чтобы покупать дешевые и некачественные устройства китайских производителей. или дорогое европейское оборудование.
В электрощите станка (совмещенном с пультом управления) все просто и минималистично
Среди наиболее существенных преимуществ, которыми обладает сверлильный станок модели 2М112, необходимо выделить следующие.
- Благодаря высокому рабочему ресурсу машина отличается исключительно высокой выносливостью и способна успешно работать даже в самых тяжелых условиях.
- Благодаря простоте конструкции прибор не требует сложного ухода и специального обслуживания. Даже самостоятельная разборка такого оборудования не представляет особой сложности.
- На современном рынке без труда можно найти любые запчасти и комплектующие к машине 2М112, поэтому сложностей с ремонтом такой техники не возникает.
- Мощности электродвигателя, которым оснащена данная машина, вполне достаточно для того, чтобы удовлетворить потребности как домохозяйки, так и небольшого производственного предприятия.
- Существенной особенностью станка 2М112 является доступная цена, оптимально сочетающаяся с его надежностью, экономичностью и простотой эксплуатации.
Схема подключения станка к электросети 220 вольт
Вертикально-сверлильный станок рассматриваемой модели не лишен и недостатков, которые не указаны в паспорте.
Главный недостаток этого оборудования в том, что оно уже морально устарело. Современные устройства этой категории, при производстве которых использовались новые технологические подходы и инновационные кинематические схемы, по точности обработки, экономичности и производительности превосходят 2М112.
Кинематическая схема станка состоит из минимального количества деталей
Принципиальная схема 2М112
Этот станок уступает новым моделям также в компактности и удобстве эксплуатации, но такие мелкие недостатки компенсируются доступная стоимость, надежность и неприхотливость в обслуживании.
Отзывы пользователей о станке 2М112
Чтобы составить полное представление о сверлильном станке 2М112, достаточно изучить несколько отзывов тех, кто уже работал на таком оборудовании и может объективно судить о его характеристиках и технических возможностях.
Белкин Игорь
Купил эту машинку практически в идеальном состоянии. До этого у меня было несколько китайских настольных машин, так что есть с чем сравнивать.
Поначалу немного пугали немалые габариты и приличный вес, но все вопросы отпали, когда я начал за ним работать. Компактные и даже худенькие китайские модели, по сравнению с этим монстром, как «Жигули» рядом с БелАЗом. И самое приятное: работает так же надежно, как БелАЗ, сверлит и бурит, а не создает видимость, как многие китайские агрегаты. После недели активного использования такого устройства мне стало жалко денег, которые я ранее потратил на покупку недорогих сверлильных станков иностранного производства. Итак, немного неуклюжий, Итак, шумит, но работает как пчела. Я думаю, что даже мои внуки все равно смогут им пользоваться, если им это понадобится.
Воронцов С.
Одного взгляда на 2М112 достаточно, чтобы понять, что это действительно рабочая машина. Массивный, немного неуклюжий, да что вы хотите: этой модели уже десятки лет. Если сравнивать с бюджетными зарубежными устройствами с учетом эффективности оборудования, то последние явно проигрывают. На таком станке я на лету сверлил отверстия 12 мм в 45-й стали, а если говорить о развёртывании, то лично я использовал сверла и на 25 мм, предварительно просверлив их хвостовиком в диаметре 14 мм.
, так как друг в студии пытался над ним работать. Наконец купил себе этот аппарат, о чем ни разу не пожалел за полгода эксплуатации.
Алексей В..
Эта машина досталась мне в наследство от отца – стояла в мастерской, незаслуженно забытая в углу. После несложного ремонта (двигатель сгорел) и небольшой профилактики начал его активно использовать. Были периоды, когда он почти весь день не выключал машину, что не влияло на его работоспособность. Изначально использовал этот агрегат как резервный, но в итоге практически все буровые работы делаю на нем, потому что уверен: он меня не подведет. Если вы ищете надежное и безотказное буровое оборудование за небольшие деньги, то выбирайте эту модель, не пожалеете.
Питер, Калуга
Со станком 2М112 я познакомился еще в школе, где нас учили на нем работать. И когда спустя много лет встал вопрос о выборе бурового оборудования для мастерской, недолго думая, купил его. Эксплуатирую в достаточно интенсивном режиме уже почти три года, он ни разу меня не подвел.
Очень простая конструкция, машину всегда можно разобрать для профилактики, что занимает совсем немного времени. Эта простота объясняет надежность этого оборудования, способного работать круглосуточно (не пробовал, но думаю, что может).
Андрей, Уфа
Купил эту машинку совершенно случайно, бывший хозяин запросил очень смешную цену, вот я и купил. Три месяца он просто стоял у меня в мастерской, пока главное машина не сломалась. Делать было нечего, быстро разобрал свое новое приобретение (хорошо, что конструкция простая), смазал, собрал, запустил. Честно говоря, я забыл про сломанную основную машину, даже не подхожу к нему, потому что этот старичок работает не хуже, а во многом даже лучше многих новых моделей той же категории. Радует не только простота, но и надежность машины, а для меня это очень важно, если говорить об оборудовании, без которого я просто не могу обойтись в своей работе.
Плоскошлифовальный станок: технические характеристики
Плоскошлифовальными станками называются специальные станки, используемые для очистки поверхности изделий от ненужных слоев.
Чаще всего данный тип оборудования используется для обработки деревянных заготовок. Однако плоскошлифовальный станок по металлу также является довольно распространенным типом агрегатов. Применяются для обработки деталей из стали, алюминия, меди и др.
Немного истории
Изобретен плоскошлифовальный станок был в 1874 году в Америке. Первоначально в качестве рабочего инструмента использовались круги, вырезанные из цельных кусков различных абразивных пород. Так как их приходилось часто менять, то особого распространения такие агрегаты в то время не имели. Однако уже в 189 г.3, после изобретения искусственных абразивов, плоскошлифовальные станки стали очень популярными и популярными.
Какие
Приспособления данного типа используются для:
черновых заготовок;
резка и резка;
прецизионная обработка поверхностей деталей;
очистка зубьев колес;
окончательная обработка резьбы и т.
д.
д.Главной особенностью этих станков является то, что они предназначены специально для финишной доводки деталей с плоской поверхностью. Для уточнения формы заготовки их не используют.
Принцип действия
Работа данного типа оборудования построена по очень простому принципу. Токарная обработка заготовки осуществляется с помощью вращающегося абразивного круга с высокой скоростью. В движение последний приводится электродвигателем. При этом обработка может производиться как поверхностью круга, так и его торцом. Сегодня в продаже есть и машины этого типа с двумя кругами, отличающиеся очень высокой производительностью.
Станок плоскошлифовальный в большинстве случаев работает следующим образом:
Электродвигатель вращает шестеренчатый насос, который нагнетает масло в каналы гидросистемы.
Последний, попав в распределительную коробку, подходит к пусковому крану.
При включении крана масло поступает в цилиндр подачи деталей и перемещает поршень, а заодно и прикрепленный к нему стол.
В конце своего хода стол поворачивает кран переключателя, отвечающего за направление масла в обе стороны от золотника цилиндра подачи.
При этом направление потока масла меняется на противоположное и стол начинает двигаться вслед за ним.
Особенности конструкции
Шлифовальные станки этого типа обычно отличаются повышенной прочностью, поскольку обрабатываемые на них детали в большинстве случаев имеют значительный вес. Максимально допустимая масса заготовки составляет 600 кг, а высота – 280 мм.
Стойка станка данного типа закрепляется на тумбе, отлитой за одно целое со станиной. В своей средней части он имеет углубление, по обеим сторонам которого расположены направляющие. На последней движется карета. На нем закреплены горизонтальные направляющие, предназначенные для шпиндельной бабки.
Заготовка в таких станках фиксируется либо непосредственно на столе, либо с помощью специальных магнитных зажимов.
Иногда для фиксации детали используется механическая фиксация.
Стол плоскошлифовального станка может быть круглым или прямоугольным. В зависимости от этого выбирается способ подачи детали: продольный или круговой. Иногда оборудование этого типа используется для обработки деталей очень большой площади. В этом случае используется прием поперечной подачи. Поверхность стола плоскошлифовального станка снабжена специальным фторопластовым покрытием. Это обеспечивает плавность хода и долговечность.
Шпиндель плоскошлифовального станка может располагаться по-разному. По этому признаку оборудование делится на вертикальное и горизонтальное. Каждая из этих групп имеет как преимущества, так и недостатки.
Как и любые другие плоскошлифовальные станки, обозначаются условными серийными номерами. Функционал оборудования по такой надписи определить нельзя. Для этого нужно изучить паспорт плоскошлифовального станка.
Шлифование деталей встык
Существует несколько видов подобной обработки деталей:
Многопроход.
При этом заготовка устанавливается на рабочую поверхность и движется со скоростью около 45 м/с. При этом деталь несколько раз перемещается под круг, а последний постепенно подается на глубину до тех пор, пока не будет снят слой металла или дерева необходимой толщины.Однопроходный. Этот прием используется на станках с круглым столом. В этом случае инструмент подается до упора вертикально за один проход.
Двусторонний. На таком оборудовании одновременно обрабатываются оба конца заготовки.
При этом заготовка устанавливается на рабочую поверхность и движется со скоростью около 45 м/с. При этом деталь несколько раз перемещается под круг, а последний постепенно подается на глубину до тех пор, пока не будет снят слой металла или дерева необходимой толщины.Шлифовальные приспособления
Этот метод применяется для обработки деталей из не слишком жестких материалов. Периферийное шлифование может быть:
Глубокое. При этом за каждый цикл обработки снимается очень большой слой материала.
С врезной подачей. Этот прием используется для обработки тех заготовок, у которых высота больше ширины.
С прерывистой подачей. Данная технология позволяет производить максимально качественную шлифовку даже очень крупных заготовок.
Круги плоскошлифовальных станков
Эти инструменты могут быть изготовлены в виде шайбы или цилиндра. Они состоят из зерен различных абразивных материалов высокой жесткости, скрепленных между собой керамической, вулканической или бакелитовой связкой. Шлифовальные круги могут иметь различные размеры и профили. Их подбирают в зависимости от марки станка и типа обрабатываемых на нем деталей.
Дополнительное оборудование
Очень часто к плоскошлифовальному станку подключается такое оборудование, как блок охлаждения. Это необходимо для того, чтобы снизить температуру рабочих органов станка при обработке деталей. Это позволяет значительно продлить срок их службы.
Также в машинах данного типа может быть использовано такое дополнительное оборудование, как подающий и приемный роликовые конвейеры, преобразователи скорости, различного рода узлы очистки СОЖ и др.
Технические характеристики
Машины этого типа могут различаться по мощности, производительности и функциональности. Схемы плоскошлифовальных станков представлены на этой странице. Технические характеристики данного типа оборудования могут быть различными. Далее посмотрим какие параметры могут быть у таких машин на примере очень популярной модели 3G71. Этот агрегат предназначен только для периферийного шлифования заготовок. В его конструкцию входит кровать, колонна с изголовьем, письменный стол и гидравлическая система.
Из приведенной ниже таблицы вы можете узнать, какие технические характеристики у данного плоскошлифовального станка.
Parameter | Value |
Minimum workpiece size height / width / length | 320/200/630 mm |
Maximum workpiece mass | 100 кг |
Максимальное расстояние от оси шпинделя до стола | 80 mm |
Table sizes | 630×200 mm |
Moving table longitudinal / transverse | 70-710 / 235 mm |
Range of speeds продольного перемещения | 5-20 м/мин |
Скорость автоматической поперечной подачи | 0,7 м/мин |
Dimensions of grinding wheel | 250x25x75 mm |
Frequency of rotation of a circle | 3740 rpm |
Dimensions of the machine | 1870х1550х1980 mm |
Масса станка | 1900 кг |
Несмотря на то, что плоскошлифовальный станок 3Г71 был еще в СССР, он до сих пор используется в производстве и считается достаточно производительным и надежным.
