Настольно-сверлильный станок 2М112 – цена, отзывы, характеристики с фото, инструкция, видео

Настольно-сверлильный станок 2М112 предназначен для сверления отверстий в деталях из цветных и черных металлов, а также других материалов – дерево, пластик диаметром сверления не более 12 мм.

Станок 2М112 позволяет выполнять следующие сверлильные операции:

• сверление
• рассверливание, растачивание
• зенкерование

Станки могут с успехом использоваться для работы в домашних мастерских, школах, а также на малых предприятиях с небольшими объемами производсва.

Отсчет глубины сверления осуществляется по круговому лимбу штурвала.

Перекинув ремень на шкивах можно получить пять других частот вращения шпинделя.

Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Станок 2М112 производится в настольном варианте и благодаря небольшим габаритам и весу легко умещается на слесарном столе, тумбе.

Характеристика	Значение
Максимальный диаметр сверления, мм.	12
Диапазон нарезаемой резьбы	–
Конус шпинделя	B18 (ГОСТ 9953-82)
Ход шпинделя, мм.	100
Диапазон частот вращения шпинделя, об./мин.	450 – 4500
Количество скоростей вращения шпинделя	5
Диапазон подач шпинделя, мм./об.	ручная
Расстояние от оси шпинделя до колонны, мм.	190
Наибольшее расстояние от торца шпинделя до плиты, мм.	50 – 400
Размер рабочей поверхности плиты, мм.	200 х 250
Мощность привода главного движения, кВт	0,55
Класс точности	Н
Напряжение питания, В	380
Габаритные размеры (LxBxH), мм.	795 x 370 x 950; (920 х 540 х 1000 в упаковке)
Масса 2М112 , кг.	120; (140 брутто)

Стандартная комплектация станка:

• Станок в сборе;
• Патрон сверлильный ПС16В18;
• Руководство по эксплуатации.

Дополнительная оснастка (поставляется за отдельную плату):

• Тиски станочные чугунные неповоротные 7200-0209-02;
• Тиски станочные чугунные поворотные 7200-0210-02;

Масса брутто: 134 кг.
Габариты в упаковке ДхШхВ, мм: 862x414x1064
Настольно-сверлильный станок 2М112 с доставкой в г. Москва: подробные условия и стоимость

Настольно-сверлильный станок ВСЗ 2М112 ТУ2.042.00221089.099-2010 – цена, отзывы, характеристики, фото

• Мощность (Вт) 550
• Напряжение, В 380
• Тип электродвигателя асинхронный
• Частота вращения шпинделя, об/мин 1500
• Число скоростей 5
• org/PropertyValue”> Размер рабочего стола, мм 250х250
• Вес, кг 130
• Max диаметр сверла, мм 12
• Расстояние шпиндель-стойка, мм 200
• Расстояние шпиндель-стол, мм 400
• Размер Т-образного паза, мм 14
• Система подачи СОЖ нет
• Конус шпинделя В18
• org/PropertyValue”> Материал обработки металл
• Регулировка оборотов есть
• Наличие лазера нет
• Реверс есть
• Тип сверлильного патрона ключевой
• Ход пиноли шпинделя, мм 100
• Габариты, мм 770x370x950
• Показать еще

Этот товар из подборок

Комплектация *

• Станок в сборе;
• Руководство по эксплуатации – 1 экз. ;
• Патрон сверлильный ПС16В18 – 1шт.;
• Тара безвозвратная – 1 кмп.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 160,00

Длина, мм: 1000
Ширина, мм: 500
Высота, мм: 1000

Особенности ВСЗ 2М112 Удобство в работе Рукояти ВСЗ 2М112 ТУ2.042.00221089.099-2010 с круглыми наконечниками не выскальзывают из рук, что способствует равномерной и аккуратной подаче сверла к заготовке.

Преимущества Ручная подача при сверлении; Наличие Т-образных пазов – 3 шт.; Вылет шпинделя (расстояние от оси шпинделя до образующей колонны) – 200 мм; Цена деления лимба – 1 мм; Расстояние между Т-образными пазами – 50 мм; Ширина пазов – 14 мм.

Произведено

• Россия — родина бренда
• Россия — страна производства*
• Информация о производителе

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Средний срок ремонта для данной модели составляет 35 дней

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

Гарантия производителя 1 год

Сверлильный станок 2М112: технические характеристики, паспорт

Сверлильный станок 2М112, компактные габариты которого позволяют устанавливать его на поверхности рабочего стола, относится к оборудованию средней ценовой категории. Оптимальное соотношение доступной стоимости и достойных технических характеристик делает станок данной модели лидирующим среди подобного оборудования отечественного и зарубежного производства.

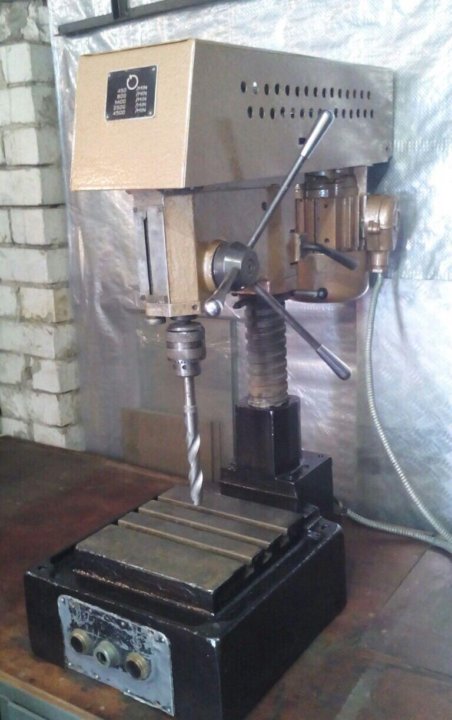

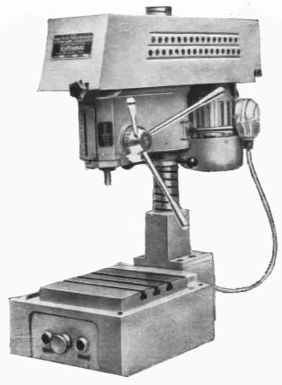

Малогабаритный настольный сверлильный станок 2М112

Что собой представляет и где применяется станок 2М112

Станок 2М112, относящийся к оборудованию вертикально-сверлильной категории, начал выпускаться в 1980 году. За достаточно длительный период своего существования на рынке это устройство завоевало огромную популярность при использовании в домашних мастерских и цехах небольших производственных предприятий. Станки 2М112, предназначенные для настольного применения, также входят в оснащение учебных мастерских школ и профессиональных учебных заведений, где на нем проходят обучение молодые специалисты.

Технические возможности рассматриваемого сверлильного станка позволяют выполнять целый ряд технологических операций:

• сверление отверстий;
• рассверливание;
• развертывание;
• зенкерование;
• нарезание внутренней резьбы.

На рабочий стол станка можно установить поворотные тиски

Материалом изготовления деталей, обрабатываемых на таком сверлильном станке, могут быть металл, пластик или древесина.

Несмотря на простоту конструкции, на настольном сверлильном станке 2М112 предусмотрена возможность изменения скорости вращения рабочего патрона по 5 ступеням. Для реализации данной функции на агрегате изменяется положение ремня на шкивах ременной передачи, что выполняется очень быстро благодаря специальной конструкции этого узла. Глубина сверления при работе на сверлильном станке 2М112 также регулируется достаточно просто – для этого используется плоская шкала (или упоры).

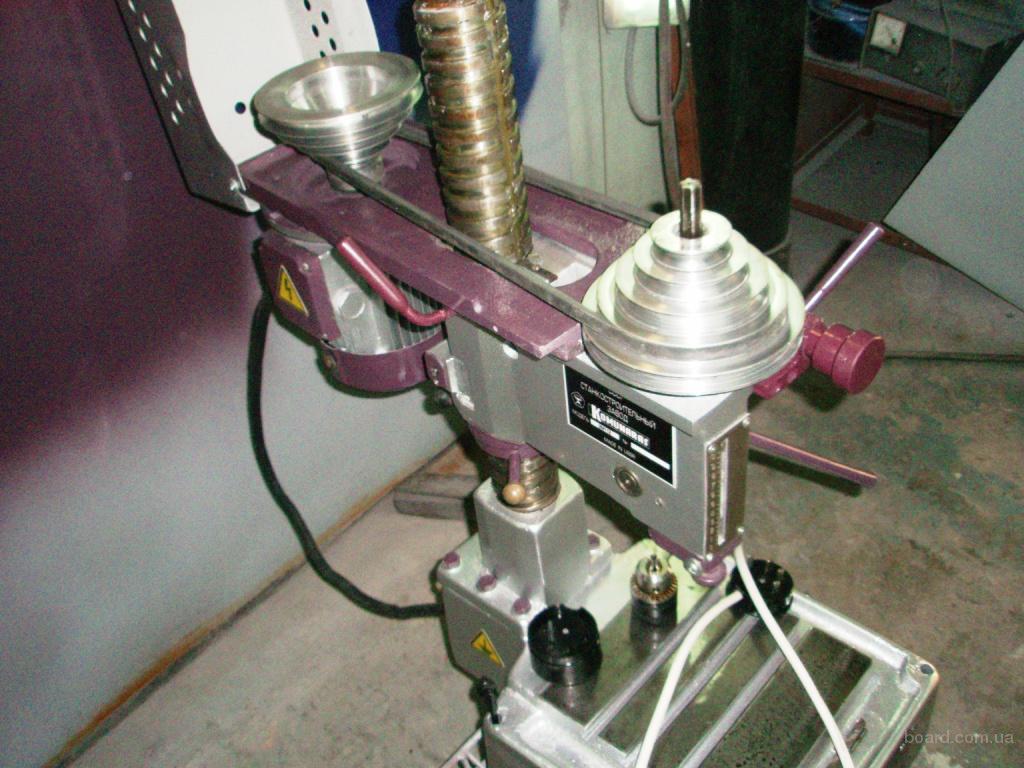

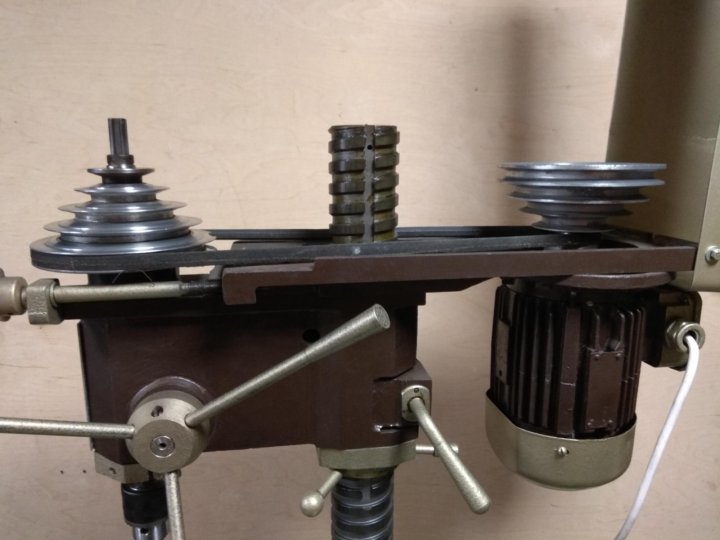

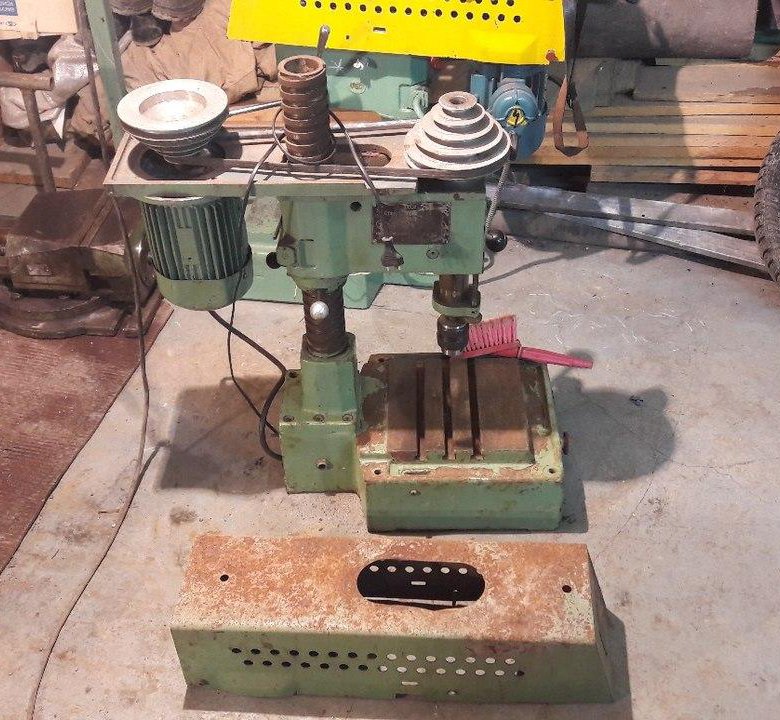

Ременная передача под поднятым защитным кожухом станка

Простая конструкция обеспечивает главные достоинства вертикально-сверлильного станка 2М112 – исключительную надежность и легкость в использовании. Отличают этот станок и такие характеристики, как компактные размеры (795х390х950 мм) и незначительный вес (120 кг), что позволяет легко перемещать такое оборудование в любое место.

Вертикально-сверлильный станок модели 2М112 благодаря своей компактности может устанавливаться как на поверхности слесарного стола, так и на специальной сверлильной колонне или тумбе.

Характеристики и документация станка

Основной характеристикой любого сверлильного станка является максимальный диаметр просверливаемого с его помощью отверстия. Используя станок модели 2М112, согласно паспорту, можно получать в обрабатываемых деталях отверстия, диаметр которых доходит до 12 мм. Отверстий такого диаметра вполне достаточно для того, чтобы выполнять сверлильные работы в условиях домашней мастерской, но в производственных условиях на эти станки устанавливают сверла большего диаметра.

Технические характеристики станка

Ниже вы можете бесплатно скачать техническую документацию по станку 2М112, а именно паспорт станка или руководство по эксплуатации.

Паспорт настольного сверлильного станка 2М112:
Скачать

Патрон сверлильного станка 2М112, согласно паспорту, может вращаться со скоростью 450–4500 об/мин, при этом скорость вращения данного узла может регулироваться по 5 ступеням. На станке установлен шпиндель класса В-18, расстояние от торца которого до поверхности рабочего стола может варьироваться в интервале 0–400 мм.

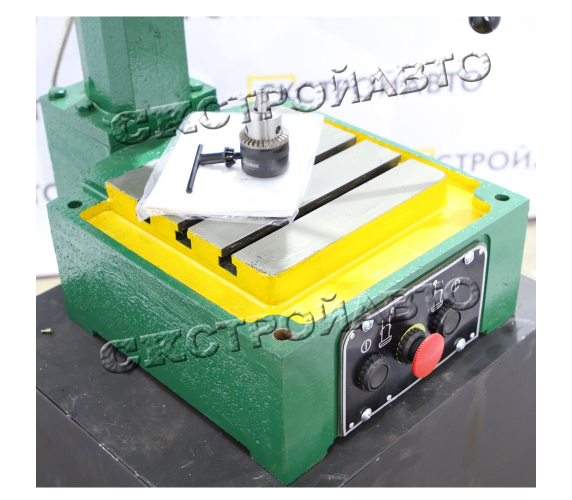

Габариты рабочего стола, на поверхности которого имеется три Т-образных паза для фиксации обрабатываемой детали или машинных тисков, составляют 250х250 мм.

Поверхность рабочего стола станка позволяет фиксировать зажимные приспособления

Для расширения функциональных возможностей сверлильный станок можно устанавливать на специальную тумбу, что позволяет использовать оборудование для сверления отверстий в торцах деталей, длина которых доходит до 1000 мм. В качестве главного приводного устройства на станке 2М112 используется электродвигатель мощностью 550 Вт.

Несмотря на небольшие габариты и не слишком высокую мощность, настольный сверлильный станок данной модели можно подвергать длительной и интенсивной эксплуатации. Такие достойные характеристики обеспечивает простая, но эффективная конструкция устройства.

В домашней мастерской станок 2М112 можно разместить на самодельной металлической тумбе

Особенности конструкции станка

Даже по фото вертикально-сверлильного станка 2М112 можно понять, насколько простой конструкцией он обладает. Так, составными элементами этого агрегата являются:

• колонна, по которой в вертикальном направлении перемещается шпиндельная бабка;
• устройство, обеспечивающее зажим шпиндельной бабки в требуемом положении;
• приводной электродвигатель;
• механизм, отвечающий за подъем шпиндельной бабки;
• плита-основание, верхняя часть которой используется в качестве рабочего стола;
• кожух, обеспечивающий защиту приводного механизма;
• шпиндельная бабка;
• механизм, отвечающий за натяжение приводных ремней;
• кронштейн, в котором фиксируется основание колонны.

Основные части станка 2М112

Конструктивными элементами, которые обеспечивают удобное и эффективное управление параметрами работы сверлильного станка 2М112, являются:

• рукоятка, отвечающая за ручную подачу шпинделя;
• рукоятка, при помощи которой обеспечивается требуемое натяжение ремней;
• рукоятка, используемая для фиксации шпиндельной бабки на колонне;
• электрические кнопки, при помощи которых запускают и останавливают приводной электродвигатель;
• рукоятка, отвечающая за фиксацию подмоторной плиты.

Органы управления станка

Шпиндельный узел настольного сверлильного станка 2М112

Производитель сверлильного станка 2М112 специально смонтировал все основные механизмы (шпиндельный узел и механизм натяжения ремней) в литом чугунном корпусе, чтобы обеспечить их надежную защиту от механических повреждений.

Для обеспечения большего удобства оператора в конструкции станка предусмотрена система освещения зоны обработки.

Кнопки управления станком могут располагаться на шпиндельной бабке или внизу рабочего стола в зависимости от модификации модели

Преимущества и недостатки аппарата

Тот факт, что настольный сверлильный станок модели 2М112, конструкция которого была разработана более тридцати лет назад, до сих пор можно встретить в оснащении многих производственных предприятий и домашних мастерских, свидетельствует о том, что специалисты ценят данное оборудование за его характеристики и преимущества.

О популярности вертикально-сверлильного станка 2М112 говорит и то, что даже после полной поломки (что случается крайне редко) пользователи стараются найти агрегат аналогичной модели, а не приобретать дешевые и некачественные устройства китайских производителей или дорогостоящее европейское оборудование.

В электрическом щитке станка (совмещенном с панелью управления) все просто и минималистично

Среди наиболее значимых преимуществ, которыми обладает сверлильный станок модели 2М112, необходимо выделить следующие.

1. Благодаря высокому рабочему ресурсу станок отличается исключительно высокой выносливостью и способен успешно эксплуатироваться даже в самых жестких условиях.
2. Из-за простоты конструкции аппарат не требует сложного ухода и специального технического обслуживания. Даже самостоятельная разборка такого оборудования не вызывает особых сложностей.
3. На современном рынке можно легко найти любые запасные части и комплектующие для станка 2М112, поэтому и с ремонтом такого оборудования сложностей не возникает.
4. Мощности электродвигателя, которым укомплектован данный станок, вполне достаточно для того, чтобы удовлетворить потребности как домашнего мастера, так и небольшого производственного предприятия.
5. Значимой характеристикой станка 2М112 является доступная цена, которая оптимально сочетается с его надежностью, эффективностью и простотой использования.

Схема подключения станка к сети питания 220 вольт

Не лишен вертикально-сверлильный станок рассматриваемой модели и недостатков, о которых не сказано в паспорте. Самый главный недостаток данного оборудования состоит в том, что оно уже морально устарело. Современные устройства подобной категории, при производстве которых использованы новые технологические подходы и инновационные кинематические схемы, превосходят 2М112 по точности обработки, эффективности и производительности.

Кинематическая схема станка состоит из минимального количества деталей

Принципиальная электросхема 2М112

Уступает данный станок новым моделям также своей компактностью и удобством эксплуатации, но такие незначительные недостатки компенсируются доступной стоимостью, надежностью и неприхотливостью в обслуживании.

Отзывы пользователей о станке 2М112

Чтобы составить полное представление о сверлильном станке 2М112, достаточно изучить несколько отзывов тех, кто уже работал на таком оборудовании и может объективно судить о его характеристиках и технических возможностях.

Белкин Игорь
Приобрел данный станок практически в идеальном состоянии. До этого у меня было несколько китайских настольных станков, так что есть с чем сравнивать. Поначалу несколько напугали немалые габариты и приличный вес, но все вопросы отпали, когда я начал на нем работать. Компактные и даже тощие китайские модели, по сравнению с этим монстром, как «жигули» рядом с БелАЗом. И что самое приятное: он и работает так же надежно, как БелАЗ, сверлит и сверлит, а не создает видимость, как многие китайские агрегаты. После недели активного использования такого устройства мне стало жалко денег, которые я до этого тратил на приобретение недорогих сверлильных станков зарубежного производства. Да, немного неудобен, да, подшумливает, но работает аки пчелка. Я думаю, что даже внуки мои еще смогут им пользоваться, если у них в этом будет необходимость.

Воронцов С.
Одного взгляда на 2М112 достаточно для того, чтобы понять, что это по-настоящему рабочая машина. Массивный, несколько угловатый, но что вы хотите: этой модели уже несколько десятков лет. Если сравнивать его с бюджетными зарубежными аппаратами, учитывая работоспособность оборудования, то последние ему явно проигрывают. На таком станке я с ходу сверлю отверстия 12 мм в 45-й стали, а если говорить о рассверливании, то лично я использовал сверла и 25 мм, предварительно протачивая их хвостовик на диаметр 14 мм. Заболел я этим станком тогда, как у товарища в мастерской попробовал поработать на нем. Наконец приобрел этот аппарат для себя, о чем ни разу за полгода эксплуатации не пожалел.

Алексей В.
Этот станок достался мне в наследство от отца – стоял в мастерской, незаслуженно забытый в углу. После несложного ремонта (перегорел двигатель) и небольшой профилактики начал активно им пользоваться. Бывали периоды, когда практически целый день не выключал станок, что нисколько не сказывалось на его работоспособности. Поначалу использовал данный агрегат в качестве резервного, но в итоге почти все сверлильные работы выполняю на нем, потому что уверен: он меня не подведет. Если ищете надежное и безотказное сверлильное оборудование за небольшие деньги, то выбирайте эту модель, не пожалеете.

Петр, Калуга
Я со станком 2М112 познакомился еще в училище, где нас на нем учили работать. И когда спустя много лет встал вопрос выбора сверлильного оборудования для мастерской, не задумываясь, купил именно его. Уже практически три года эксплуатирую в достаточно интенсивном режиме, он меня ни разу не подводил. Очень простая конструкция, станок всегда можно разобрать для профилактики, на что уходит совсем немного времени. Такой простотой объясняется надежность этого оборудования, которое способно работать круглые сутки (я не пробовал, но думаю, что сможет).

Андрей, Уфа
Этот станок приобрел совершенно случайно, бывший хозяин попросил уж очень смешную цену, вот я и купил. Месяца три он у меня просто стоял в мастерской, пока основной станок не сломался. Делать было нечего, быстро разобрал свое новое приобретение (благо, что конструкция простая), смазал, собрал, запустил. Честно говоря, про поломанный основной станок забыл, даже и не подхожу к нему, потому что этот старичок работает не хуже, а во многом даже и лучше многих новых моделей из той же категории. Радует не только простота, но и надежность станка, а для меня это очень важно, если говорить об оборудовании, без которого просто не обойтись в моей работе.

2М112 Настольно-сверлильный станок

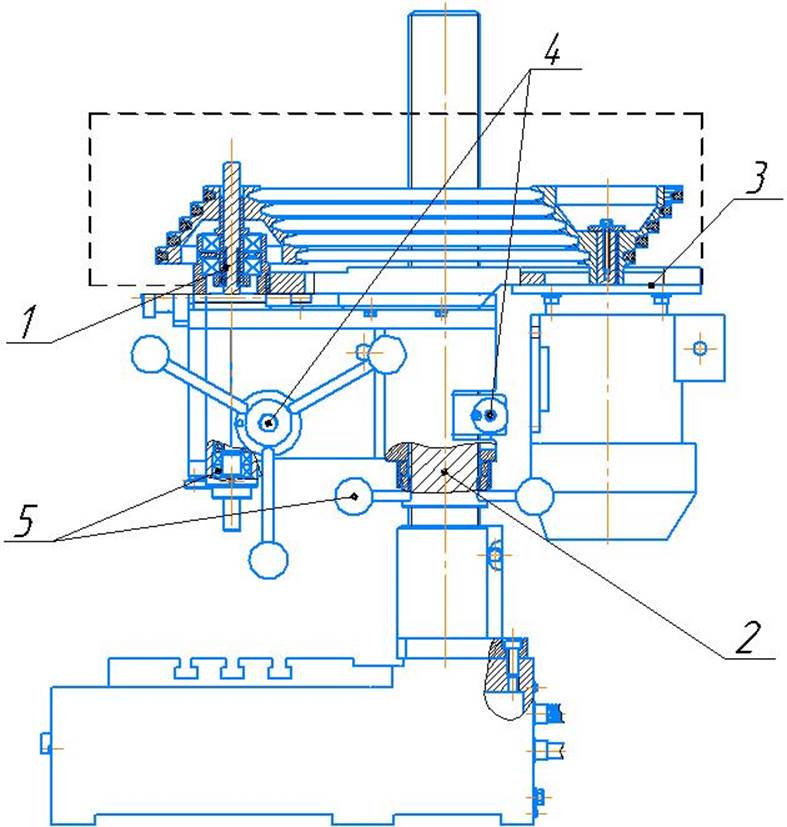

Органы управления настольно-сверлильного станок 2М112

1. рукоятка ручной подачи шпинделя
2. рукоятка натяжения ремня
3. рукоятка для фиксации шпиндельной бабки на колонке
4. рукоятка для перемещения шпиндельной бабки по колонке
5. кнопки управления электродвигателем

Основные узлы настольно-сверлильного станка 2М112

1. колонка
2. рукоятка зажимного устройства шпиндельной бабки
3. привод
4. гайка механизма подъема
5. кронштейн
6. стол
7. защитный кожух
8. шпиндель
9. механизм натяжения ремня

Бабка шпинделя сверлильного станка 2М112

В бабке шпинделя сверлильного станка 2М112 смонтирован шпиндельный узел. Сзади к бабке прикреплен электродвигатель. Шпиндельная бабка может поворачиваться на колонке и фиксироваться в нужном положении.

Колонка станка 2М112

Колонка настольно-сверлильного станка 2М112 прикреплена к столу кронштейном, с которым она имеет неподвижное соединение.

Шпиндельный узел сверлильного станка 2М112

1. шпиндель
2. гайка
3. подшипники
4. гильза
5. валик шестерни
6. подшипники
7. корпус
8. втулка
9. шкив

Шпиндельный узел настольно-сверлильного станка 2М112 смонтирован в корпусе. Сам шпиндель 1 смонтирован в гильзе 4 на шарикоподшипниках 3 и 6.

Шпиндель получает вращение от втулки 8 и шкива 9 через шлицевое соединение. Подача шпинделя — ручная, осуществляется вращением штурвала при помощи валика — шестерни 5 и гильзы 4 с рейкой.

Гайка 2 предназначена для снятия сверлильного патрона с конуса шпинделя 1.

Привод станка 2М112

Электродвигатель посредством подмоторной плиты прикреплен к бабке шпинделя. На оси электродвигателя находятся ступенчатый шкив, который соединен со шкивом шпинделя клиновым ремнем.

Кинематическая схема настольно-сверлильного станка 2М112

1. гайка
2. колонка
3. рейка гильзы
4. вал-шестерня

№ ступеней	1	2	3	4	5
Положение ремня (обозначение по кинематической схеме)	I	II	III	IV	V
Число оборотов шпинделя при прямом вращении	4500	2500	1400	800	450
Число оборотов шпинделя при обратном вращении	4500	2500	1400	800	450
Наибольший допустимый крутящий момент на шпинделе, кгм	0.103	0.185	0.330	0. 655	1.030
Мощность шпинделя по приводу, кгм	0.45	0.45	0.45	0.45	0.45
Мощность шпинделя по наиболее слабому звену, кгм	0.40	0.45	0.45	0.45	0.45
к. п. д.	0.9	0.9	0.9	0.9	0.9
Наиболее слабое звено	ремень	двигатель	двигатель	двигатель	двигатель

Спецификация зубчатых колес, винтов и гаек станка настольно-сверлильного 2М112

Номер и наименование узла	Подъемный механизм		Шпиндельный узел
Номер вала по схеме	1	1	II	II
Номер детали по схеме	1	2	3	4
Число (зубьев) заходов	1	1	17	13
Модуль, шаг, мм	20	20	2	2
Материал	сталь 45	сталь 45	сталь 45	сталь 45
Ширина обода  Для гаек – ширина, для винтов – наружный диаметр	70	70	25	36
Термическая обработка	улучшение	—-	улучшение	улучшение

Настройка и наладка настольно-сверлильного станка 2М112

Установка шкалы станка 2М112 на глубину сверления

1. шкала
2. указатель
3. винт
4. гайка

При сверлении отверстий на заданную глубину можно пользоваться упором. Поворотом штурвала следует довести сверло до поверхности обрабатываемого материала и засверлить его на глубину конусной заточки сверла. Затем поворотом гайки 4 установить указатель 2 в положение «0». Поворотом гайки 4 установить заданную глубину сверления.

Передвижение шпиндельной бабки настольно-сверлильного станка 2М112

Чтобы можно было перемещать шпиндельную бабку 9 по колонке 1 необходимо освободить рукоятку 2. Поворотом гайки 4 влево или вправо поднимаем или опускаем шпиндельную бабку 9.

Сверлильный станок 2М112 может быть настроен для сверления отверстий в длинных и крупных деталях, так как имеет возможность поворота шпиндельной бабки на 360° вокруг колонки.

Натяжение ремня сверлильного станка 2М112

По мере износа ремня происходит его растяжение. Для натяжения ремня предназначена рукоятка 2

Система смазки сверлильного станка 2М112

№	Места смазки	Режим смазки или смена масла	Марка смазочного материала
1	Шлицевая часть шпинделя	Раз в 2 дня	И-20А
2	Гайка и поверхность колонки	Раз в 7 дней	ЦИАТИМ-203
3	Поверхность соединения подмоторной плиты	Раз в 30 дней	И-20А
4	Шейка вал шестерни шпинделя и фиксатор корпуса на колонке	Раз в 3 дня	И-20А
5	Подшипники гильзы шпинделя и гайки	Раз в 6 месяцев	ЦИАТИМ-203

Транспортировка и распаковка настольно-сверлильного станка 2М112

Для транспортировки станок 2М112 упаковывается в собранном виде. Перед упаковкой корпус сверлильного станка 2М112 опускается по колонке в крайнее положение.

Все обработанные поверхности покрыты слоем антикоррозионной смазки. Комплект принадлежностей упакован вместе с настольно-сверлильным станком 2М112.

Монтаж и установка сверлильного станка 2М112

Установить сверлильный станок 2М112 на деревянном или металлическом верстаке. При установке станок 2М112 должен быть надежно заземлен и подключен к общей системе заземления цеха. К верстаку настольно-сверлильный станок кренить 4 болтами.

Подготовка настольно-сверлильного станка 2М112 к первоначальному пуску

Удалить антикоррозионные покрытия, нанесенные перед упаковкой на открытые обработанные неокрашенные части станка, с помощью авиационного бензина или уайт-спирита (тяжелого бензина), или керосина.

Смазать все места, указанные в разделе «Система смазки».

Схема расположения и спецификация подшипников качения настольно-сверлильного станка 2М112

№ подшипников по стандарту	180305	180203	180104	8204
ГОСТ	8882-75	8882-75	8882-75	7872-89
Тип шарикоподшипника	радиальный однорядный	радиальный однорядный	радиальный однорядный	упорный однорядный
Место установок узел	Втулка шлицевая	Шпиндель	Шпиндель	Шпиндель
Место установок № вала	1	1	1	1
№ позиции по схеме	1	2	3	4
Кол-во	2	1	1	1



Спецификация

чертежей изнашивающихся деталей настольно-сверлильного станка 2М112



Обозначение детали	Наименование детали	Кол-во	Вес, кг	Материал
2М112. 21.401	Шпиндель	1	0,7	Сталь 40Х
2М112.21 411	Гайка	1	0.068	Сталь 45
2М112.21.418	Рукоятка	1	0,049	Сталь 45
2М112.21.420	Втулка	1	0,05	Сталь 45
2М112.21.416	Пружина	1	0,06	Сталь 65Г
2М112.21.403	Втулка шлицевая	1	0,15	Сталь 40Х

Втулка шлицевая 2М112-01-01-1

Материал: сталь 40Х ГОСТ 4543-71

Шпиндель 2М112-01-02-2

Материал: сталь 40Х ГОСТ 4543-71

Гайка 2М112-01-02-3

Материал: Сталь 45 ГОСТ1050-88

Покрытие – Хим. Окс.прм.



Пружина 2М112-01-08

Материал: Сталь65Г ГОСТ14959-79

Шпилька 2М112-01-04-1

Материал: Ст 3 ГОСТ 380-2005

Покрытие – Хим. Окс. прм.

Втулка 2М112-01-07

Материал: Ст3 ГОСТ 380-2005

Электрооборудование настольно-сверлильного станка 2М112

• Электрооборудование сверлильного станка 2М112 рассчитано на питание от сети переменного трехфазного тока напряжением 380В, 50 Гц.
• В случае необходимости станок 2М112 с электрооборудованием может быть выполнен по особому заказу на напряжение 220В, 50 Гц.
• Пусковая и защитная аппаратура смонтированы в плите настольно-сверлильного станка 2М112.

Привод станка 2М112

• Для привода шпинделя (Д1) используется двигатель переменного тока  тип  5АИ 71 А4  (0,55 кВт, 1500 об/мин.) IM 3081

Блокировки 2М112

• При вращении двигателя (Д1) в одну сторону включение его в другую сторону невозможно.

Защита настольно-сверлильного станка 2М112

• Электрооборудование станка 2М112 защищается от коротких замыкании и перегрузок однополюсным автоматическим выключателем.
• Для предотвращения самозапуска электродвигателей применена нулевая защита с использованием контактов магнитных пускателей K1 и К2.

Принципиальная электрическая схема настольно-сверлильного станка 2М112



Спецификация покупного электрооборудования

Обозначение по схеме	Наименование	Кол-во
QFI	Выключатель автоматический ВА47-2916А	1
КМ1, КМ2	Контактор магнитный КМИ 11210	2
М	Электродвигатель:	1
SB1	Кнопка КЕ021 красн.	1
SB2	Кнопка КЕ011 черн.	1
SB3	Кнопка КЕ011 черн.	1

Указания по подключению и обслуживанию электрооборудования сверлильного станка 2М112

1. Станок настольно-сверлильный 2М112 должен быть присоединен к общей системе заземления цеха с помощью специального болта, расположенного на плите станка. Заземление станка и эксплуатация его электрооборудования должны производиться в соответствии с требованиями «Правил технической эксплуатации и безопасности обслуживания электроустановок промпредприятий».
2. При обслуживании, наладке и ремонте электрооборудования станка 2М112 необходимо руководствоваться установленными правилами техники безопасности при электромонтажных работах. Доступ к контактным частям электрических машин и аппаратов разрешается только после отключения станка от сети автоматическим выключателем.
3. Рекомендуется сделать вначале пробный пуск сверлильного станка 2М112 на холостом ходу на всех скоростях последовательно, начиная с наименьших оборотов шпинделя. В первый период после пуска станка не рекомендуется работать на максимальных оборотах шпинделя.
4. Для обеспечения длительной и безаварийной работы сверлильного станка 2М112 необходимо регулярно:
   • очищать от пыли, электродвигатель, пусковую и защитную аппаратуру,
   • очищать от нагара контакты,
   • подтягивать по мере необходимости соединения проводов с аппаратурой.

Соблюдение вышеупомянутых правил обеспечит длительную бесперебойную работу сверлильного станка 2М112 и безопасность обслуживающего персонала

Первоначальный пуск настольно-сверлильного станка 2М112

• Перед первоначальным пуском станка 2М112 должны быть выполнены все указания, изложенные в разделах «Электрооборудование станка» и «Система смазки», относящиеся к первоначальному пуску.
• Затем делается пробный пуск на холостом ходу на всех скоростях последовательно, начиная с наименьших оборотов шпинделя. Убедившись в нормальной работе всех механизмов станка, можно приступить к его эксплуатации.
• В первый период после пуска настольно-сверлильного станка 2М112 не рекомендуется работать на максимальных оборотах шпинделя.

Настольный сверлильный станок 2М112 (2М112).

Продажа настольных сверлильных станков 2М112 со склада (СПб, Москва, Челябинск, Казань) от производителя, производство на заводах и поставки.
Прайс-листы с ценами на сверлильные станки запрашивайте в отделе станочного оборудования.

Настольный сверлильный станок 2М112.

	Сверлильный станок 2М112 предназначен для сверления отверстий в деталях из черных и цветных металлов, а также других материалов. Максимальный диаметр сверления 16 мм. Отсчет глубины обработки производится по круговому лимбу штурвала. Простота конструкции обеспечивает легкость управления, надежность и долговечность станков.

Технические данные и характеристики настольного сверлильного станка 2М112:

Диаметр сверления в стали 45 ГОСТ 1050-88, мм	16
Вылет шпинделя (расстояние от оси шпинделя до образующей колонны), мм	190
Размер конуса шпинделя наружный по ГОСТ 9953-82	B18
Наибольшее перемещение шпинделя, мм	100
Цена деления лимба, мм	1
Расстояние от торца шпинделя до рабочей поверхности стола, мм	50…400
Размеры рабочей поверхности стола, мм	200 х 250
Количество Т-образных пазов	3
Расстояние между пазами, мм	50
Ширина пазов, мм	14
Число скоростей шпинделя	5
Число оборотов, об. /мин.	450…4500
Подача при сверлении	ручная
Мощность электродвигателя, кВт	0,55
Частота вращения, об/мин.	1500
Напряжение питания, В	380
Габаритные размеры, мм	770×370х950
Масса станка, кг не более	120
Транспортные габариты станка в упаковке, мм	800х500х900
Вес станка в транспортной упаковке, кг	135

Станок 2М112 позволяет выполнить следующие операции:

• сверление
• зенкерование
• развертывание

Общая компоновка и особенности 2М112.

Настольно-сверлильный вертикальный станок модели 2М112 состоит из следующих основных узлов :

• бабки шпинделя
• колонки
• шпинделя
• привода
• стола и местного освещения.

В комплект станка 2М112 входит:

• Патрон сверлильный ПC-16 (3—15)ГОСТ 8522-79 – 1 шт.
• Ремень приводной клиновой ГОСТ 1284-89 – 1шт.

Тех. Документация 2М112:

• Акт технического испытания станка – 1 шт.
• Руководство по эксплуатации станка с приложением чертежей изнашивающихся деталей – 1шт.

Поставляется по требованию заказчика за отдельную плату:

• Тиски 7200-0229 ГОСТ 16518-96.
• Светильник НКП ГОСТ.
• Пружина 2М112-21-403.
• Тумба.

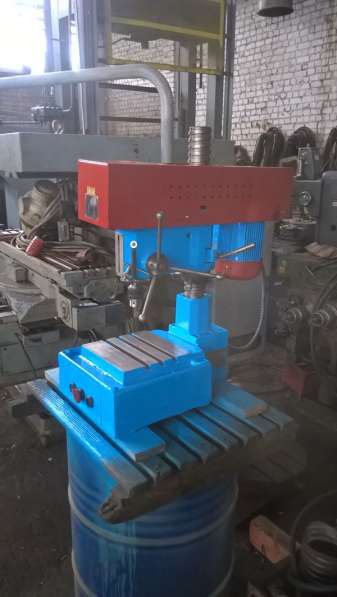

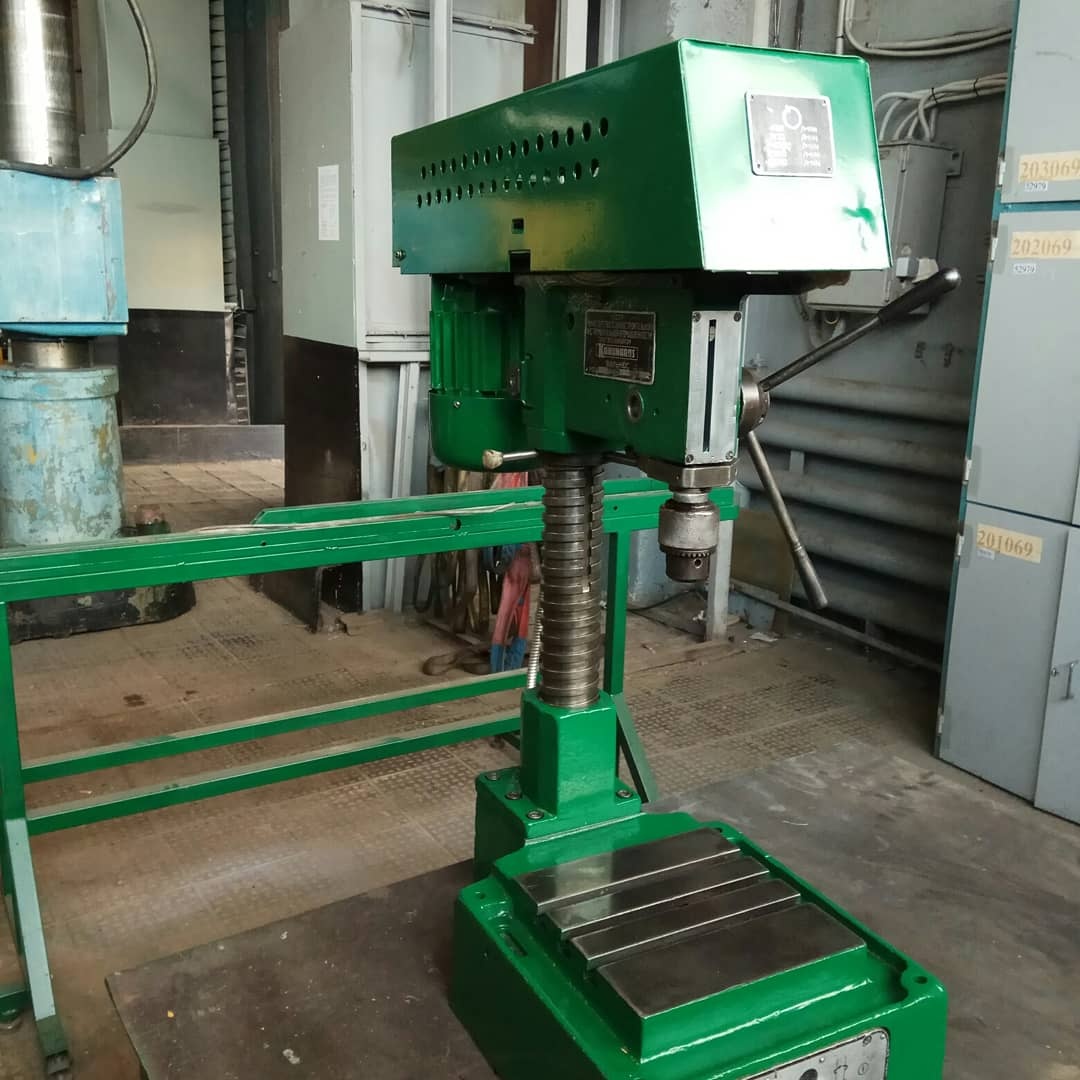

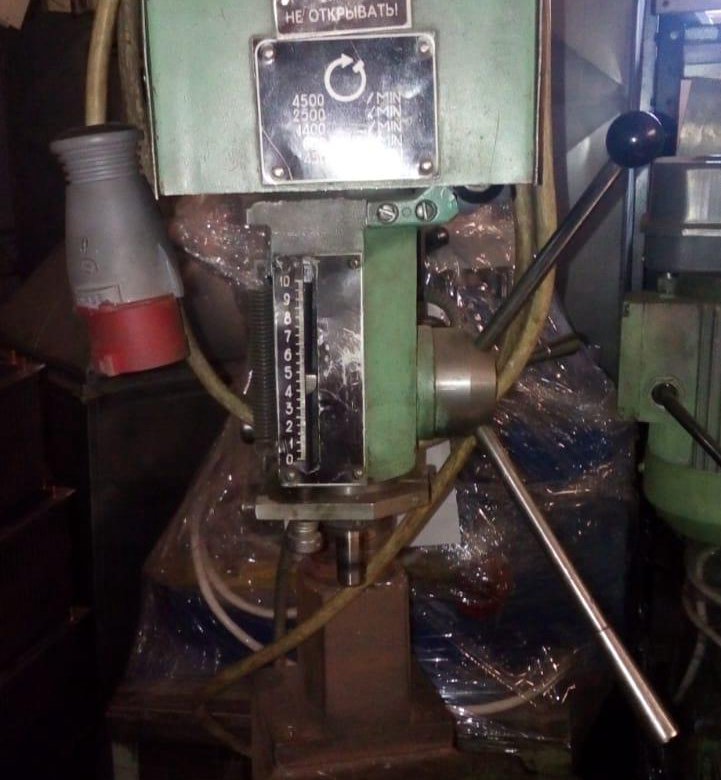

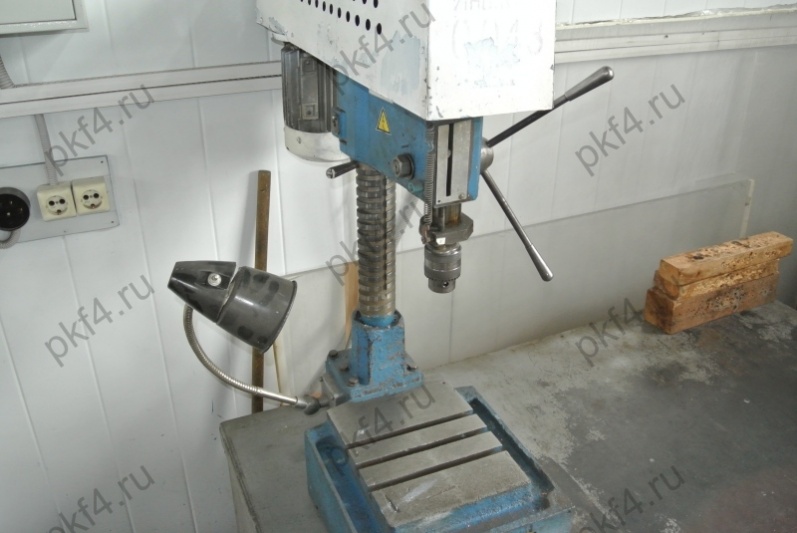

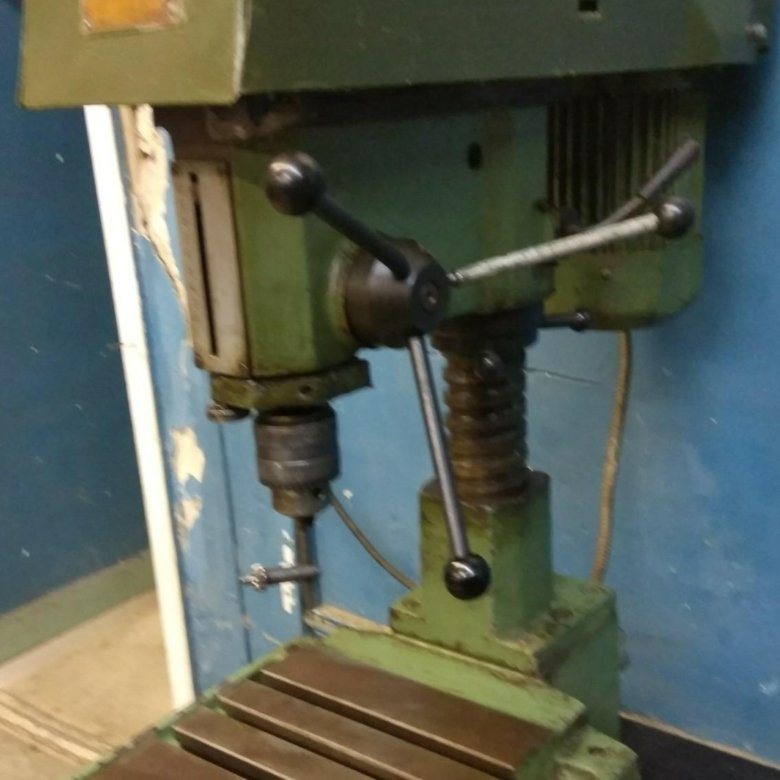

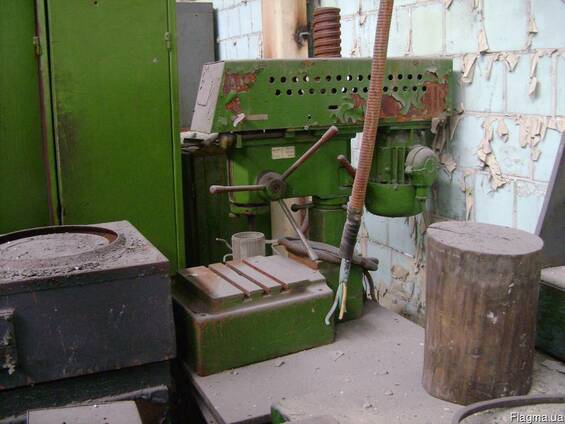

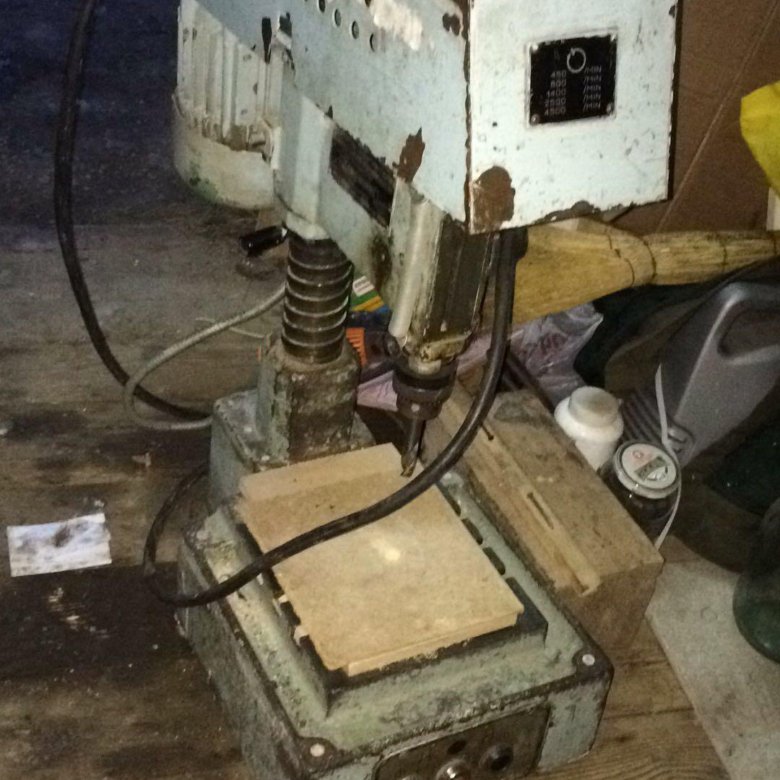

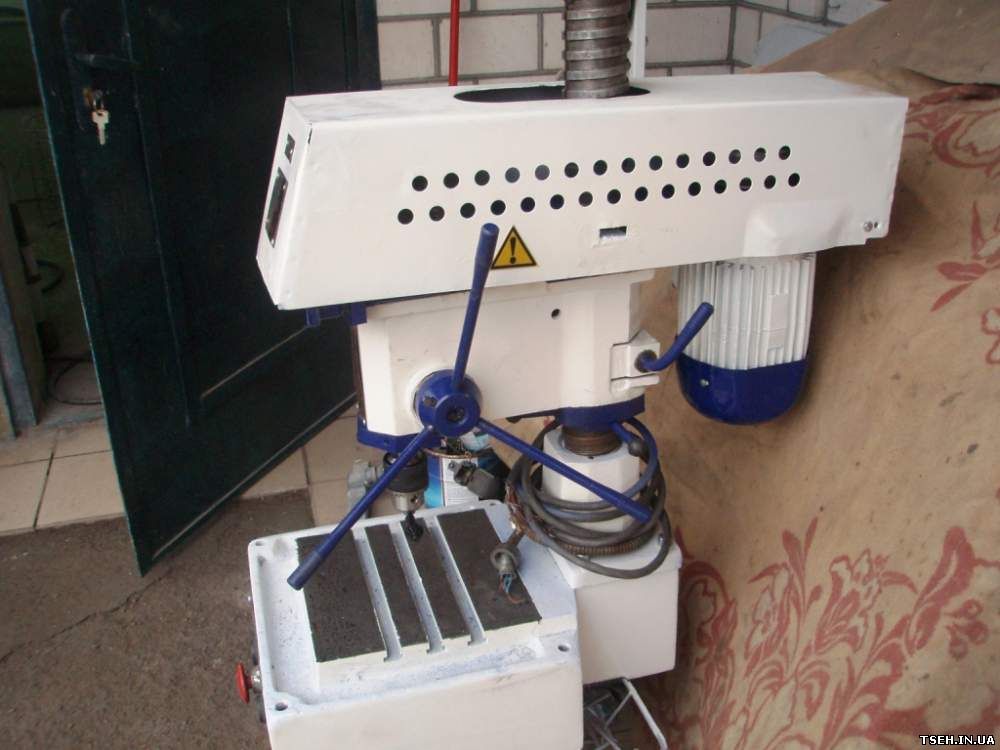

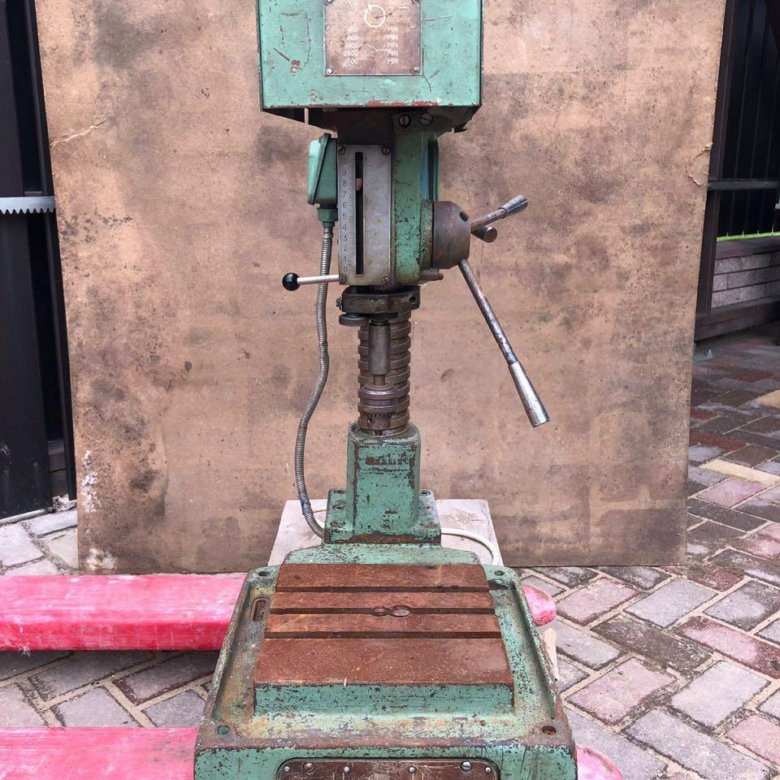

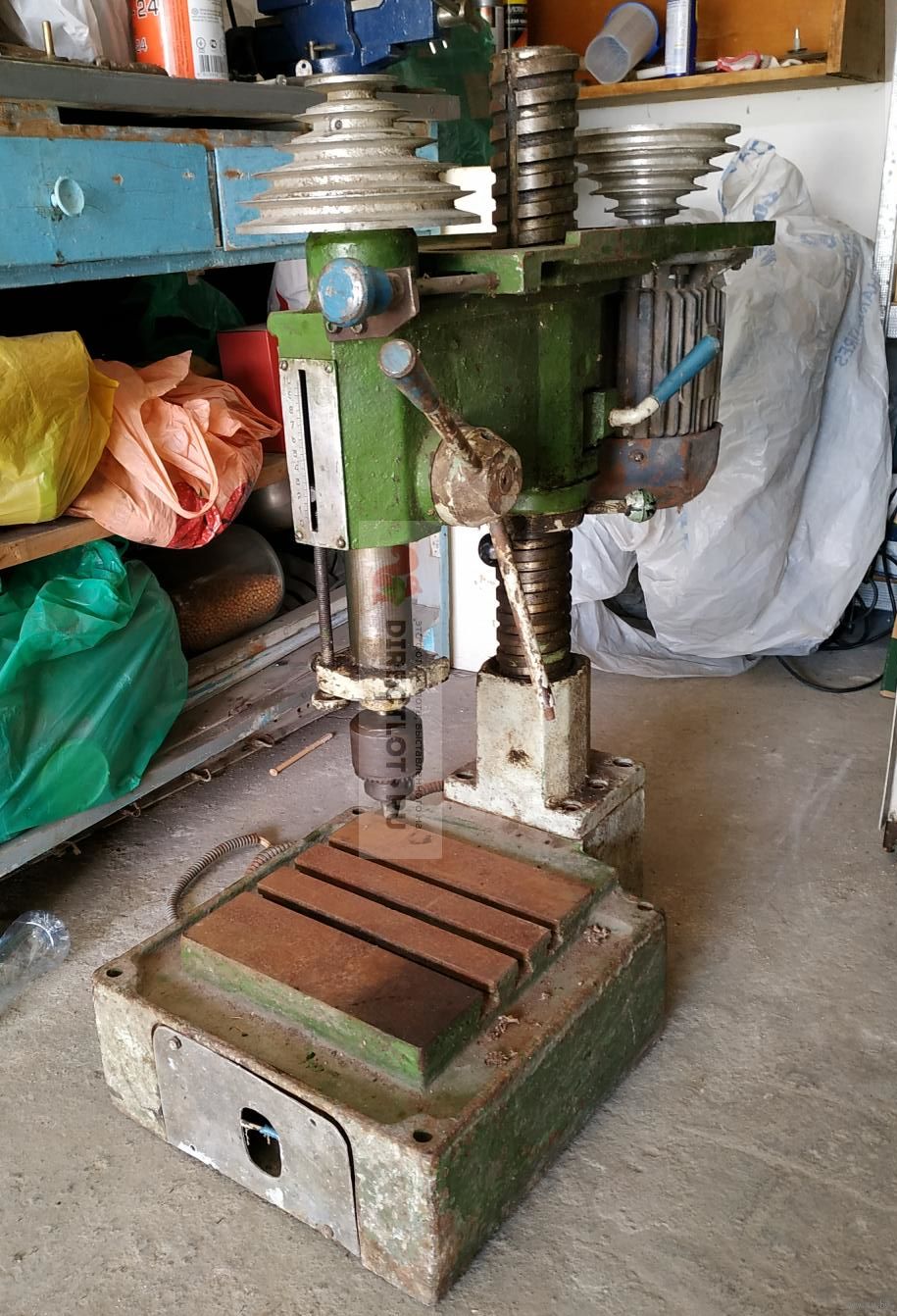

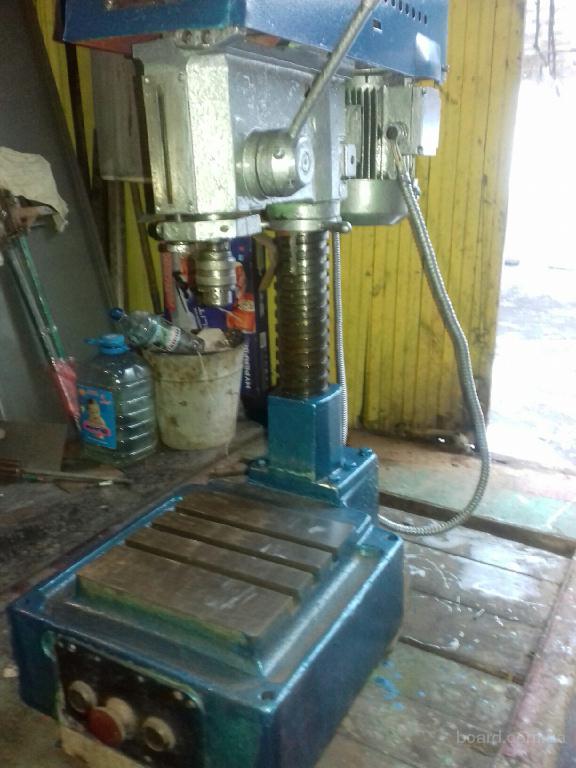

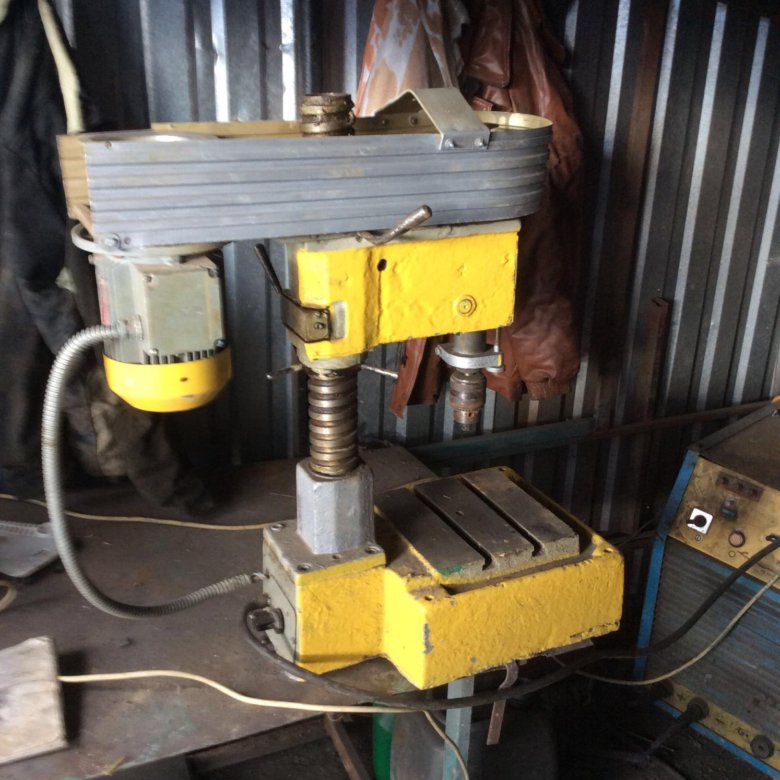

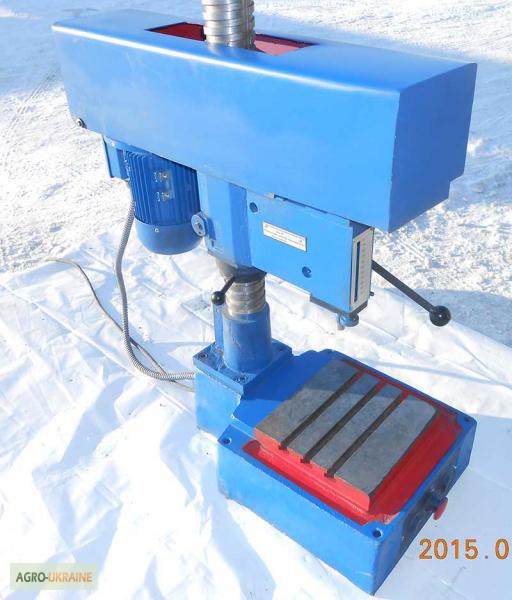

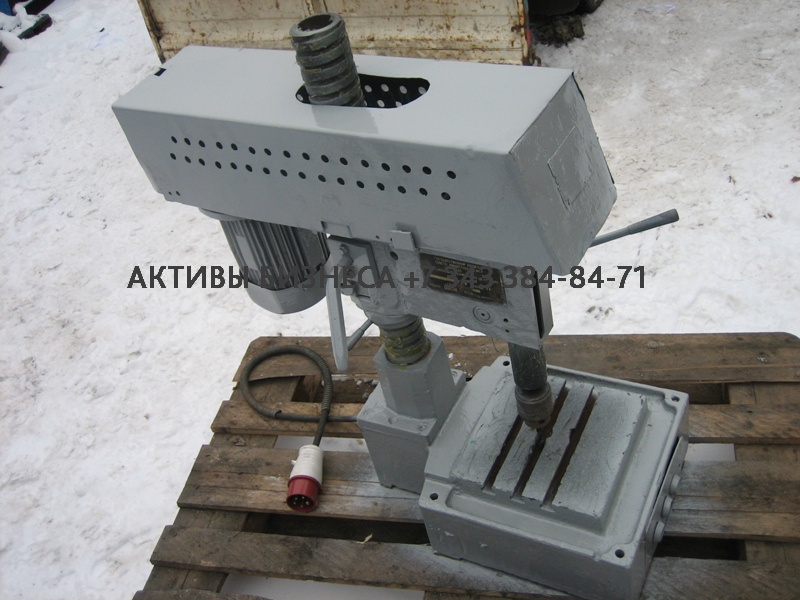

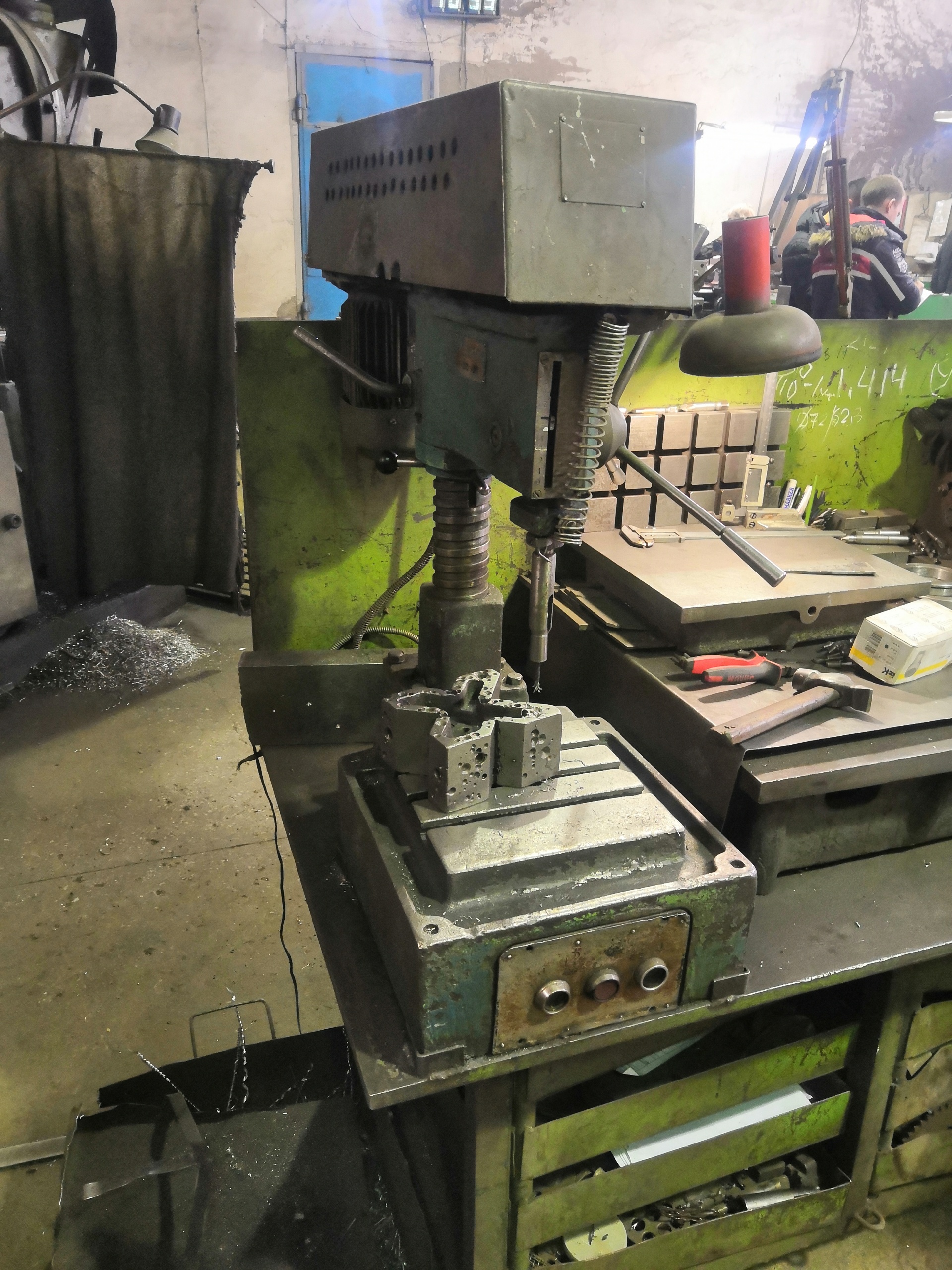

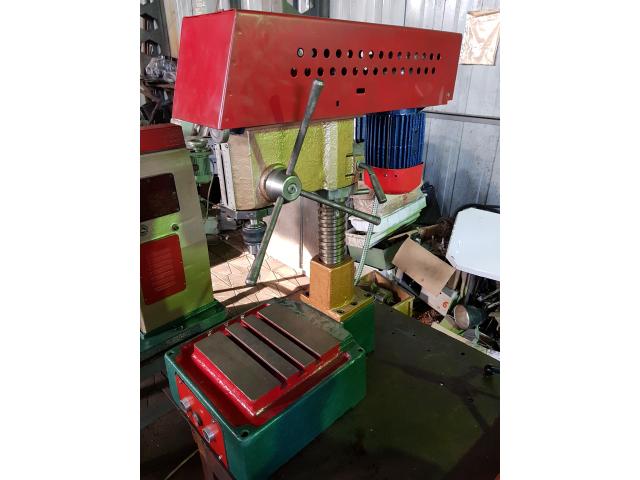

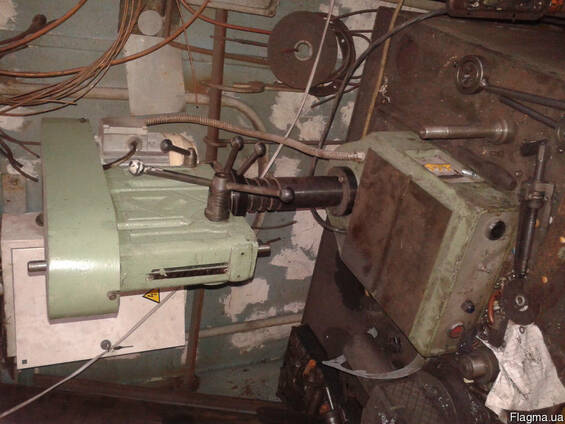

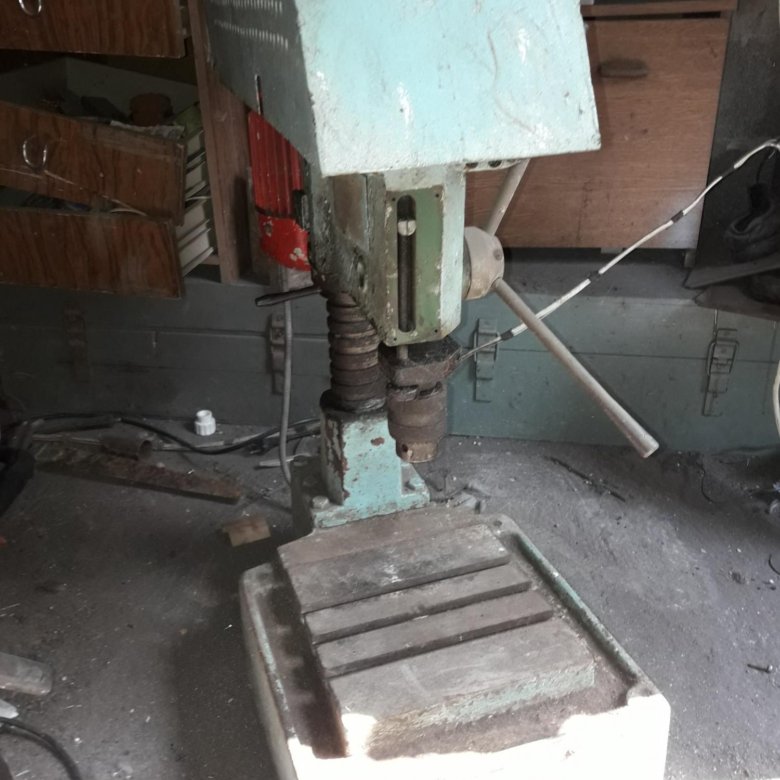

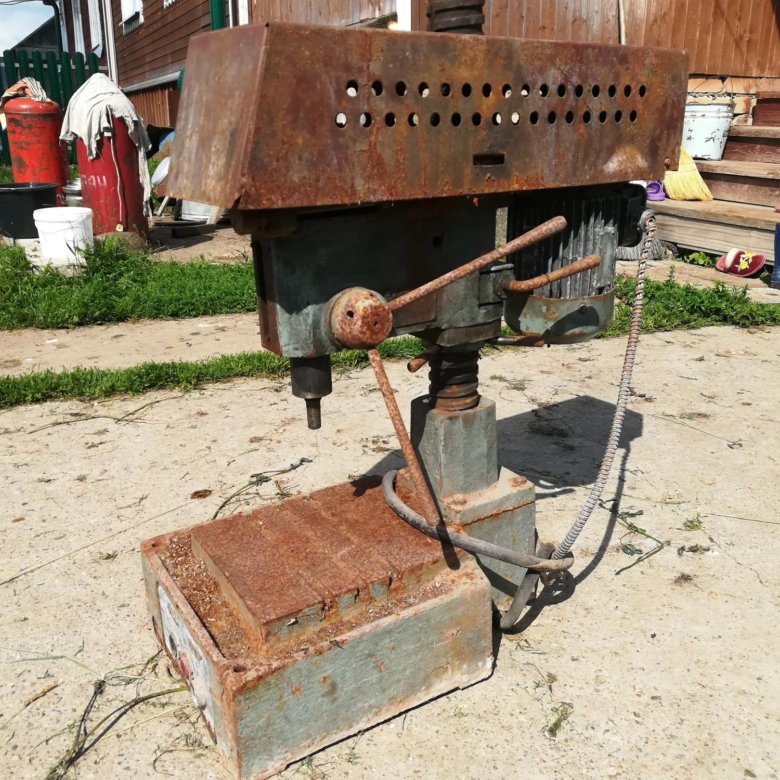

Фотографии станка.

---

Заказать и купить настольный сверлильный станок 2М112 вы можете с отгрузкой транспортными компаниями в города: Архангельск, Владивосток, Волгоград, Воронеж, Екатеринбург, Ижевск, Иркутск, Казань, Кемерово, Краснодар, Красноярск, Москва, Нижний Новгород, Новосибирск, Омск, Оренбург, Пенза, Пермь, Ростов-на-Дону, Санкт-Петербург, Самара, Саратов, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль, Киров и прочие регионы России.

Вертикальный настольно-сверлильный станок 2М112: характеристики, паспорт

Выдержавший несколько модернизаций советский вертикальный настольно-сверлильный станок модели 2М112, имеющий координатный стол, до сих пор широко востребован и для нужд домашней мастерской, и в небольших ремонтных предприятиях. Независимо от производителя (а модель 2М112 выпускалась в Литве заводом Komunaras, и в г. Киров, ныне Вятка – местным станкостроительным заводом), данный агрегат сохраняет достаточную функциональность и удобство.

Общий вид настольно-сверлильного станка 2М112

Высокая надежность станка и хорошие технические характеристики обеспечиваются крайне простой конструкцией. В конструкции применено всего 6 подшипников, а шкивы для смены числа оборотов, хоть и громоздки и неудобны, позволили исключить удобную, но не надежную шестеренчатую коробку переключения оборотов. Подшипники станка 2М112 установлены в узле, в котором находится шпиндель, который иначе именуют пиноль, и благодаря которому осуществляется вертикальное перемещение инструмента. Еще один подшипник находится в узле подъема шпиндельной бабки. Малое количество смазываемых узлов облегчает обслуживание настольно-сверлильного станка 2М112.

Ввиду простоты, надежности и низкой стоимости станок хорошо зарекомендовал себя в учебных мастерских.

Технические характеристики станка 2М112

Расшифровка названия станка следующая. Первая цифра 2 обозначает, что рассматриваемое оборудование относится к сверлильному, а буква М означает, что базовая модель (её условное обозначение 2112) подвергалась модернизации.  Первая из единичек в обозначении указывает тип агрегата, а две последние цифры – наибольший размер круглого в плане отверстия, которое можно получить на данном оборудовании.

Настольно-сверлильный станок 2М112 имеет технические характеристики, свойственные всем устройствам сверлильных станков подобного класса.

Таким образом, универсальный настольный вертикально сверлильный станок модели 2М112 может работать с отверстиями не более 12 мм в диаметре, причём материалом условной заготовки считается некаленая сталь 45 (для менее прочных материалов, например, алюминия, допускается и больше).

Основные технические характеристики:

1. Вылет шпинделя – 0,19 м.
2. Номер применённого конуса Морзе – В18.
3. Вертикальное перемещение патрона со рабочим инструментом – 100 мм.
4. Диапазон регулировки просвета между нижним торцом шпинделя и верхней кромки пазов на столе – 50…400 мм.
5. Стол – координатный, рабочие размеры 200×250 мм (производятся варианты и с увеличенным по ширине столом).
6. Количество скоростей вращения шпинделя (изменяется ступенчато) – 5, от 450 до 4500 мин^-1.
7. Привод – электрический: мощность двигателя – 550 Вт, питающее напряжение 3 фазы 380 В.
8. Габаритные размеры сверлильного станка 2М112 (длина×ширина×высота) – 770×370×950 мм.
9. Вес – 120 кг.

Кинематическая схема настольно-сверлильного станка 2М112

Советские станки, изготавливаемые как на заводе Комунарас, так и на производстве в г. Киров —  рассчитывались на точность операции сверления Н (обычную) по ГОСТ 8-82.

Кроме сверления, назначение оборудования заключается в том, чтобы производить нарезание резьбы. Для этого конструкция предусматривает вертикальный специальный резьбонарезной патрон.

Устройство сверлильного станка 2М112

Кинематическая схема и общий вид включают в себя следующие элементы:

1. Электрический двигатель.
2. Клиноременную передачу.
3. Вертикальный кронштейн.
4. Шпиндель, входящий в состав инструментальной головки.
5. Рукоять передвижения инструментальной головки по кронштейну.
6. Рукоятку подачи пиноли.
7. Опорную плиту с координатным столом, на поверхности которого имеются Т-образные пазы.
8. Защитный кожух, закрывающий шкив сверлильного станка 2М112.
9. Хомут с мерной линейкой.

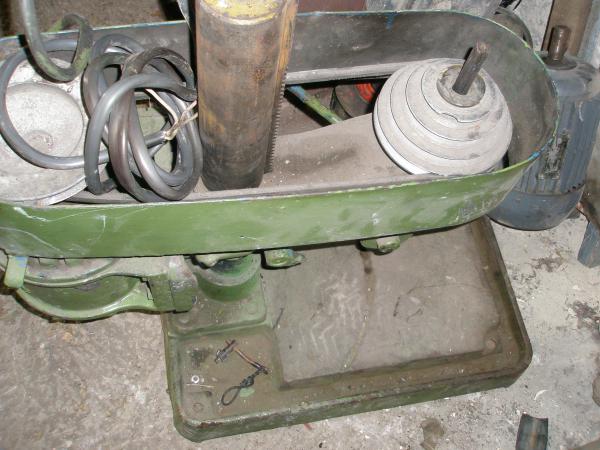

Настольно-сверлильный станок 2М112 без защитного кожуха

Описание работы сверлильного станка 2М112

Шпиндель сверлильного станка 2М112 может перемещаться по колонне и крепится посредством винтового зажима. Пиноль станка может подниматься до высоты 400 мм над поверхностью рабочего стола, позволяя обрабатывать заготовки в широком диапазоне размеров.

Рабочий стол настольно-сверлильного станка 2М112

Ременная передача настольно-сверлильного станка 2М112

Перед пуском двигателя обрабатываемая деталь закрепляется зажимами, находящимися в Т-образных пазах, которые имеет координатного стол 2М112. Производитель сверлильного станка 2М112 в качестве дополнительного оборудования предлагает тиски, которые устанавливаются на станине в пазы координатного стола.

Шпиндель проверяется на рабочую скорость вращения, которая зависит от твёрдости детали, после чего вручную устанавливаются вылет инструментальной головки и её положение относительно координатного стола. В патрон устанавливается сверло (или метчик) необходимого диаметра. Ход (особенно, если он – большой) проверяется при неработающем приводе, после чего включается электродвигатель, и с деталью производится необходимая технологическая операция, сверление или нарезание резьбы.

Электрическая схема настольно-сверлильного станка 2М112

Регулировку высоты шпинделя для сверлильного станка 2М112 облегчает возвратная пружина. При наличии дополнительной тумбы в конструкции вылет для настольно-сверлильного станка Комунарас 2М112 можно искусственно увеличить, не теряя при этом в устойчивости оборудования. Набор сменных шкивов позволяет простым способом и оперативно работать с иной скоростью вращения.

Конус Морзе позволяет быстро сменить патрон для сверлильного станка 2М112 на иной рабочий инструмент с аналогичным креплением.

Удобство работы повышается благодаря тому, что рабочий стол неподвижен, а вращается пиноль, а точнее весь шпиндельный узел вокруг неподвижной опоры.

У станка 2М112 имеется подсветка, расположенная в шпиндельном узле.

Производители сверлильного агрегата 2М112 предусматривает его обязательное защитное заземление при работе для повышения безопасности. Подробные указания по заземлению содержит паспорт агрегата.

Скачать паспорт (инструкцию по эксплуатации) настольно-сверлильного станка 2М112

Обслуживание

Все работы по обслуживанию универсального настольно-сверлильного станка 2М112 заключаются в контроле натяжения ремня шкива и смазке отдельных узлов устройства. При нормальной нагрузке чаще всего (раз в 2 дня) смазку и очистку требует шпиндель (пиноль), особенно шлицевые поверхности. Раз в неделю смазывается поверхность вертикальной колонны и регулировочная гайка. Раз в полгода требует замены смазки подшипники шпинделя и колонки. При частой смене количества оборотов нуждается в смазке регулятор натяжения ремня и фиксатор защитного кожуха шпинделя. Подшипники смазываются консистентной смазкой типа ЦИАТИМ или Литол.

Сверлильный станок 2м112, цена г Нижний Новгород

Технические характеристики станка 2М112



Наименование параметра	2М112
Основные параметры станка
Наибольший диаметр сверления, мм	12
Наименьшее и наибольшее расстояние от торца шпинделя до стола	0. ..400
Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм	190
Рабочий стол
Ширина рабочей поверхности стола, мм	250
Число Т-образных пазов Размеры Т-образных пазов	3
Шпиндель
Наибольшее перемещение шпиндельной головки, мм
Ход гильзы шпинделя, мм	100
Частота вращения шпинделя, об/мин	450..4500
Количество скоростей шпинделя	5
Конус шпинделя	Морзе В18
Привод
Электродвигатель привода главного движения, кВт	0,55
Габарит и масса станка
Габариты станка (длина ширина высота), мм	795 х 370 х 950
Масса станка, кг	120

Купить сверлильный станок 2м112 в Нижнем Новгороде

При помощи настольного сверлильного станка марки 2М112, имеющего компактные размеры, осуществляется обработка металлических или деревянных заготовок. Благодаря ему выполняются операции:

• зенкерования;
• растачивания;
• сверления.

Небольшой вес оборудования позволяет установить его на слесарном столе, а также без проблем перенести в другое удобное место. Станок также имеет небольшие габаритные параметры, которые не требуют много свободного места.

Станок марки 2М112 считается универсальным оборудованием, поскольку предназначен для работы с:

• цветными и черными металлами;
• деревянными изделиями;
• пластиковыми деталями.

Именно это делает указанное оборудование востребованным на небольших производствах и в частных мастерских. Также настольно-сверлильный станок 2М112 приобретают для домашних нужд и трудовых классов в школ.

Конструктивные особенности станка 2М112

Для настольно-сверлильного станка 2М112 характерны повышенная жесткость и устойчивость. Благодаря литому чугунному основанию оборудование не подвержено вибрации, что обеспечивает:

• долговечность эксплуатации;
• точность выполняемых работ.

Максимальный диаметр высверливаемых отверстий составляет 12 мм. Для его достижения применяется специальный патрон, поставляемый вместе с оборудованием.
Шпиндель приводится в действие посредством клиноременной передачи. При этом шпиндель вращается на 6-ти оборотах.
Модель 2М112 достаточно простая в управлении, являясь надежным и долговечным оборудованием. На реализуемые станки распространяется гарантия производителя сроком в 1 год.

Специфика работы

При работе на настольно-сверлильном станке оператору следует знать некоторые особенности:

• глубину сверления можно определить при помощи плоской шкалы или специальных упоров, которые идут в комплекте с оборудованием;
• уникальная натяжная конструкция ременной передачи позволяет менять скорость сверления путем переустановки ремней на шкивах;
• имеется 5-ть скоростей на шкивах привода, характеризующих соответствующие скорости движения шпинделя.

Конкурентные преимущества

Специалисты считают основными преимуществами настольно-сверлильного станка марки 2М112 следующие параметры:

• привлекательно низкая стоимость;
• достаточно высокие функциональные возможности;
• практичность использования.

Приобретать станок 2М112 следует у компании, которая:

• длительное время занимается поставками данного оборудования;
• сможет проконсультировать покупателей об особенностях модели.

Выбирая настольно-сверлильный станок модели 2М112, потребитель обеспечивает себя надежным оборудованием для решения необходимых задач при обработке металла, древесины или пластика. Эффективность использования данного станка отмечена даже профессиональными операторами, работающими на более габаритных моделях.

Узнать цены и купить сверлильный станок 2м112 в Нижнем Новгороде по телефону:

8 (831) 4 66-17-76

Станок настольный вертикально-сверлильный 2М112: технические характеристики, отзывы

Станок сверлильный 2М112, технические характеристики которого приведены ниже, имеет компактные габариты и широкие функциональные возможности. Это позволяет использовать его как настольное оборудование. Отличное соотношение цены и качества делает это устройство популярным в различных отраслях промышленности, а также прямым конкурентом среди других отечественных и зарубежных аналогов. Рассмотрим его характеристики более подробно, а также отзывы покупателей.

Описание

Технические характеристики сверлильного станка 2М112 позволяют отнести его к оборудованию средней категории вертикально-сверлильного типа. Его производство было начато в 1980 году. За время серийного производства агрегат получил признание и популярность. Особенно он востребован в частных мастерских и на небольших производственных предприятиях. Основное назначение рассматриваемой машины – подготовка молодых специалистов в школах и техникумах.

Благодаря своей функциональности, установка может использоваться для следующих целей:

• Сверление отверстий разного диаметра.
• Заготовки для сверления.
• Развертывание и зенковка деталей.
• Выполнение внутренней резьбы.

Конструктивные особенности

Станок сверлильный 2М112, технические характеристики которого позволяют обрабатывать пластик, металл и дерево, имеет достаточно простую конструкцию. В устройстве агрегата можно регулировать скорость вращения рабочего патрона в пяти диапазонах. Эта возможность обеспечивается изменением положения на шкивах соответствующей шестерни.Глубина сверления при работе станка контролируется плоской шкалой или упорами.

Простота конструкции – главное достоинство устройства, так как оно надежно и несложно в использовании. Компактные размеры и небольшой вес позволяют транспортировать установку в любое удобное место. Описанная техника может быть установлена ​​на поверхности скамейки, бурильной колонны или постамента.

Станок настольный сверлильный 2М112: технические характеристики

Особенностью рассматриваемой установки является возможность регулировки диаметра высверливаемого отверстия.Согласно инструкции по эксплуатации, на станке можно делать гнезда диаметром до 12 мм. Этого ассортимента вполне достаточно для изготовления работ в домашних мастерских. На промышленных аналогах увеличенный диаметр изготавливаемых отверстий.

Ниже приведены технические характеристики сверлильного станка 2М112:

• Максимальный диаметр сверления 12 мм.
• Расстояние от оси шпинделя до стойки от 0 до 400 мм.
• Расстояние направляющего элемента 190 мм.
• Ширина рабочей поверхности 250 мм.
• Количество пазов – 3 шт.
• Ход гильзы шпинделя 100 мм.
• Количество скоростей – 5.
• Максимальное число оборотов – до 4500 оборотов в минуту.
• Тип привода – электродвигатель мощностью 0,55 кВт.
• Длина / ширина / высота – 0,79 / 0,37 / 0,95 м.
• Масса – 120 кг.

Функциональные возможности

Станок вертикально-сверлильный 2М112, технические характеристики которого приведены выше, согласно инструкции по эксплуатации способен работать со скоростью до 4500 оборотов в минуту при 5 передачах.Шпиндель агрегата классифицируется как В-18, регулируется от 0 до 40 сантиметров.

Минимальные размеры станка для удобства эксплуатации должны быть не менее 25 см, иметь Т-образные пазы, служащие для крепления деталей или слесаря. Удобство этого устройства дополнительно заключается в возможности крепления на специальном бордюре, позволяющем просверливать отверстия в торцах заготовок длиной до одного метра. За КПД агрегата отвечает электродвигатель мощностью 550 Вт.

Несмотря на компактные габариты, станок сверлильный 2М112, технические характеристики, фото которого приведены в статье, рассчитан на длительную и интенсивную эксплуатацию. Во многом это связано с простотой конструкции и высоким качеством материала изготовления.

Устройство и управление

Основные узлы агрегата:

• Рабочая колонна для перемещения передней бабки со шпинделем.
• Зажимное устройство.
• Привод с электродвигателем.
• Подъемный узел шпиндельной головки.
• База в виде столешницы.
• Крышка защитного механизма.
• Тип шпинделя Тип шпинделя.
• Устройство натяжения для проверки эластичности ремней.
• Кронштейн для крепления основания колонны.

Технические характеристики и особенности сверлильного станка 2М112 определяют наличие в конструкции следующих элементов управления и контроля:

• Рукоятка механической подачи шпинделя.
• Рукоятка для натяжения ремня.
• Специальный регулируемый фиксатор шпиндельной головки на рабочей стойке.
• Кнопки управления, которые с помощью электропривода запускают и останавливают привод двигателя.
• Ручка для фиксации платформы вспомогательного мотора.

Изготовителем рассматриваемого оборудования предусмотрена установка основных деталей в литой корпус из чугуна, что позволило обеспечить надежную защиту агрегатов от механической деформации.Для большего комфорта при работе с машиной предусмотрена система освещения рабочей зоны.

плюсы

Технические характеристики сверлильного станка 2М112, ремонт которого очень прост, разработан несколько десятилетий назад. Тем не менее, этот агрегат остается популярным до сих пор. Это связано с его надежностью, простотой исполнения и высокой точностью обработки, а также доступной ценой.

Для ремонта или замены элементов на отечественном рынке несложно подобрать отечественные или китайские аналоги.Достоинства установки следующие:

• Высокая работоспособность, выносливость, возможность работы в различных климатических зонах.
• Простота обслуживания и эксплуатации оборудования, включая ремонт агрегата.
• Ремонтопригодность и наличие запчастей.
• Мощности электродвигателя хватит не только для школ и фермерских хозяйств, но и для небольших производственных цехов.

Несомненно, наряду с надежностью и практичностью, главное достоинство этой машины – приемлемая цена.

недостатки

Как и любая техника, рассматриваемое устройство имеет ряд недостатков. Среди них пользователи отмечают следующие моменты:

• Моральное устаревание устройства.
• Потеря агрегата в точности и качестве обработки современных моделей других производителей.
• Пониженная эффективность КПД и КПД при интенсивной работе.
• Кроме того, эта машина уступает по некоторым параметрам современным моделям, в том числе по компактности и надежности, параллельно с удобством обслуживания.

Станок сверлильный 2М112: характеристики и отзывы

Параметры технического плана рассматриваемого оборудования приведены выше. Далее рассмотрим отзывы потребителей.

Как свидетельствуют отзывы владельцев, этот купленный в штатном состоянии прибор вполне способен удовлетворить пожелания частных пользователей и небольших производственных предприятий. Несмотря на довольно большую массу и габариты, агрегат показал себя преимущественно положительно, особенно в сравнении с китайскими аналогами той же ценовой категории.

Большинство потребителей отмечают надежность и практичность устройства, а также его ремонтопригодность. Пусть немного шумновато и немного неудобно, но рассчитано на многие поколения. При необходимости и аккуратной эксплуатации такой агрегат сможет проработать несколько десятков лет без специальной модернизации.

Заключение

Станок вертикально-сверлильный настольный 2М112 определенно является одним из лидеров отечественного рынка в своем классе. Соотношение цена / качество, качество и простота обслуживания – основные причины популярности данного агрегата среди населения.Помимо использования в школах и колледжах, это оборудование хорошо зарекомендовало себя в частных подворьях и небольших производствах. За три десятилетия существования рассматриваемая машина доказала свою эффективность и практичность даже в сравнении с более дорогими зарубежными аналогами.

Станок ручной сверлильный ИЭ-1022А и сверлильный станок 2М112

Рейтинг: / 7

Плохо Отлично

Детали машины IE-1022A

Детали Родительская категория: Интересы Просмотров: 5214

Электрический ручной сверлильный станок IE-1022A (рис.1) предназначен для сверления отверстий диаметром до 14 мм в металле с временным сопротивлением до 45 кг / мм2 и других материалах.

Рисунок: 1. Электрический ручной сверлильный станок IE-1022A

Технические характеристики:

Диаметр сверла, мм 14

Скорость вращения шпинделя, об / мин 700

Шпиндель с внутренним конусом Морзе 1

Напряжение, В 220

Переменный ток тип

Частота, Гц 50

Ток, А 1,9

Потребляемая мощность, Вт 400

Режим работы S1

Класс защиты II

Габаритные размеры, мм:

длина 405

ширина 205

высота 146

Масса (без кабеля), кг 3.0

Электродвигатель:

Тип коллектора

Полезная мощность, Вт 250

Частота вращения под нагрузкой, об / мин 12000 ± 1440

Усилие прессования, Н 190 ± 10

Станок электрический ручной сверлильный ИЭ-1022А (рис. ) состоит из следующих основных частей: редуктора в сборе, электродвигателя, ручки с переключателем и устройства подавления радиопомех.

Рисунок: 2. Общий вид электросверлильного станка ИЭ-1022А:

1 – редуктор в сборе; 2 – электродвигатель; 3 – ручка с переключателем и устройством подавления радиопомех; 4 – кабель с вилкой.

Рисунок: Сторона ручки 3,5.

Напряжение на электродвигатель подается по кабелю с вилкой.

Включите сверлильный станок, нажав на спусковой крючок.

При нажатии кнопки положение спускового крючка фиксируется.

Выключите сверлильный станок, снова нажав на спусковой крючок и отпустив его.

Двигатель охлаждается вентилятором, установленным на валу якоря.

Передача вращения от электродвигателя к шпинделю осуществляется через двухступенчатый редуктор.

Для установки сверла шпиндель имеет внутренний конус Морзе 1.

Диапазон диаметров сверла можно расширить, используя сверлильный патрон размером 16 и оправку с укороченным конусом Морзе 1X2b.

Станок можно использовать в стационарном положении, закрепив его на штативе на цилиндрической части корпуса редуктора.

Рисунок: 4. Принципиальная электрическая схема

Сверлильный станок 2M112

Рейтинг: / 10

Плохо Отлично

Подробности

Подробности Родительская категория: Интересы Просмотров: 11560

Настольный вертикальный сверлильный станок 2N11l2 предназначен для сверления отверстий диаметром до 12 мм мелкими деталями.

Основные данные

Количество шпинделей – 1

Диаметр сверления, мм – 12

Расстояние от нижнего конца шпинделя до пластины, мм:

Наименьший – 20

Наибольший – 400

Шпиндель вылет, мм – 180

Наружный диаметр шпинделя, мм – 17,781

Конус шпинделя – код Морзе № 2в

Число скоростей шпинделя – 5

Пределы числа оборотов шпинделя в мин – 450 ÷ 4500

Наибольшее перемещение шпинделя, мм:

вручную – 100

механически – нет

Длина линейки для измерения глубины сверления, мм – 100

Цена деления одной линейки, мм – 1

Размеры, мм – 730 X 355 X 820

Масса, кг – 120

Наибольшее вертикальное перемещение шпиндельной головки

(ручное), мм – 300

Наибольший угол поворота, градусы – 360

Рабочая поверхность пластины, мм – 250X250

Наибольшее перемещение пластины, мм:

вручную – нет

механически – нет

Ремень главного привода:

тип – клин A

длина, мм – 1180

Количество, шт. – один

Двигатель шпинделя:

количество оборотов в минуту – 1350

мощность, кВт – 0,6

Электрооборудование

Электрооборудование станка предназначено для питания от переменного трехфазного тока с напряжение 380 В и частота 50 Гц.

Напряжение в цепи местного освещения составляет 36 В переменного тока.

По специальному заказу машина может быть изготовлена ​​с электрооборудованием на другие напряжения.

Пусковое и защитное оборудование смонтировано на плите станка.

Для привода шпинделя используется электродвигатель переменного тока AOL2-11-4S2 (M301) мощностью 0,6 кВт, частота вращения 1350 об / мин (при f = 60 Гц n = 1650 об / мин).

Управление двигателем шпинделя осуществляется кнопками 1КУ и 2КУ с панели управления, расположенной на пластине станка.

Двигатель останавливается кнопкой ЗКУ на панели управления.

Лампа местного освещения включается рычагом VO, расположенным на аппарате местного освещения AMO.

При вращении двигателя D1 в одну сторону невозможно включить его в другую сторону.

Электрооборудование машины защищено от коротких замыканий и перегрузок предохранителями PR1 и PR2.

Для предотвращения самозапуска электродвигателей применяется нулевая защита с помощью контактов магнитных пускателей К1 и К2.

Рисунок: 1. Принципиальная схема станка

Рисунок: 2. Схема подключения

Добавить комментарий

E-Mail (обязательно)

Веб-сайт

(PDF) Сопротивление сверлению: обзор и перспективы Bohrhärtemessungen: Übersicht und Ausblick

Сопротивление сверлению: обзор и перспективы 675

1

2

3

4

5

9

10

11

12

13

14

15

16

17

18

19

20

21

23

0002

0002 23

0002

0002

26

27

28

29

30

31

32

33

34

35

36

37

38

400002 3

3

3

39000

43

44

45

46

47

48

49

50

51

52

53

54

55

Кроме того, было установлено соответствие между усилием сверления

и твердостью по Моосу, так что дальнейшие сравнения

заготовок могут быть выполнены с измеренными значениями сопротивления –

ед. В этом случае экспоненциальная корреляция была получена

за счет порядковой (нелинейной) шкалы Мооса.

Этот метод очень многообещающий в области консервации камня

, но его применение на месте сталкивается с некоторыми ограничениями

, такими как переменный уровень влажности основания и

“отсутствие однородности в выветрившихся строительных материалах, поэтому

абсолютные значения усилия сверления должны рассматриваться как ориентировочные и не обязательно могут использоваться в качестве справочных

для других зданий »(De Witte & Oostvogels 2000).

Дальнейшие разработки также должны быть выполнены в отношении формы сверла

, так как концепция Хиршвальда на

более современна, чем имеющиеся в настоящее время типы сверл, поскольку она учитывает типы ножей и пил с

гранями, которые должны были заменить

доказать дезинтегрирующий эффект на ряд камней с помощью

различных связующих сред.

Сопротивление сверлению – метод, который в основном используется в Европе

, а с 2004 года на рынке доступны три станка.

ket.Поскольку в ближайшем будущем ожидается более широкое использование этой техники в

, ее возможности и ограничения (некоторые из

учтены Хиршвальдом еще в 1908 году)

рассматриваются в этой статье, чтобы обеспечить необходимые возможности.

, чтобы получить максимальную прибыль от сопротивления сверлению –

.

6. Выражение признательности

М. Памплона благодарит профессора д-ра М. Дж. Мело за плодотворные обсуждения сопротивления бурению

и благодарит португальский научно-технический фонд

за докторскую степень.

D. грант SFRH / BD / 10543/2002. Выражаем искреннюю благодарность

R. Sobott за фотографию бурового долота Leonhardt и

A. Benincasa из Синта за то, что так быстро предоставили нам заказанные материалы

.

7. Ссылки

Alfes, C., Breit, W. & Schiessl, P. (1992): Испытания на твердость для

измерения разрушения камня. – В: Delgado Rod-

rigues, J. , Henriques, F.A. & Jeremias, F.T. (ред.): Proc. 7

th

Внутр.Congr. по износу и сохранению камня:

771–780, Лиссабон (LNEC).

De Witte, E. & Oostvogels, A. (2000): Применение на месте

аппарата DFMS. – В: Тиано, П. (ред.): Учеб. мастерской

DRILLMORE: 58–63, Firenze (Centro Stampa

Toscana Nuova).

Дельгадо Родригес, Дж. И Коста, Д. (2000): Сравнительные испытания

на прочность на сжатие и сопротивление высверливанию. – В:

Тиано, П. (изд.): Учеб. мастерской DRILLMORE: 43–

47, Firenze (Centro Stampa Toscana Nuova).

Дельгадо Родригес, Дж. И Коста, Д. (2004): Новый метод корректировки данных

в сопротивлении бурению. Испытания на влияние износа сверл

. – Int. J. Реставрация зданий и памятников –

ments, 10: 1–18, Цюрих.

Дельгадо Родригес, Дж. И Феррейра Пинто, А. и Коста, Д.

(2002): Отслеживание профилей распада и оценка обработки камня

с помощью методов микробурения. – Int. J.

Культурное наследие, 3: 117–125, Париж.

Detournay, E. & Defourny, P. (1992): Феноменологическая модель

бурового действия буровых долот. – Int. J. Rock

мех. Мин. Sci. & Geomech. Abstr., 29: 13–23, Oxford.

EN 1926 (1999): Методы испытаний природного камня – Определение

прочности на сжатие. – Европейский комитет по стенду

ardisation, Брюссель.

Эксадактилос, Г., Тиано, П., Филарето, К.(2000): Валидация

модели вращательного бурения горных пород с измерением силы бурения

. – Int. J. Реставрация зданий и памятников –

ments, 3: 307–340, Цюрих.

Hirschwald, J. (1908): Die Prüfung der natürlichen Bausteine ​​

auf ihre Wetterbeständigkeit, Берлин (Ernst & Sohn).

Леонхардт, Х., Лукас, Р. и Киссл, К. (1991): Handgerät zur

vereinfachten Vor-Ort-Bestimmung bauphysikalischer

Kennwerte von Gesteinsober fl ächen.- Jber. Steinzerfall–

Steinkonservierung 1989: 243–254, Берлин (Ernst & Sohn).

Лотцманн, С. и Зассе, Х. (1999): Сопротивление сверлению как показатель эффективности консолидации камня в

. – В: Учеб.

Внутр. Symp. об использовании и необходимости сохранения

стандартов в области архитектурной консервации: 77–89, Атланта

(ASTM).

Massey, S. (2004): Альтернативный метод коррекции данных

на эффект износа бурового долота при бурении

для очень неоднородных образцов.- Int. J. по реставрации

зданий и памятников, 10: 23–29, Цюрих.

Мимосо, Дж. И Коста, Д. (2006): Технология бурения DRMS ​​

с пилотными отверстиями. – В: Fort, R., Álvarez de Buergo, M.,

Gómez-Heras, M., Vázquez-Calvo, C., Chenel, C., Varas,

MJ & Pérez-Monserrat, E. (ред. .): Учеб. Int. Конф. Herit-

Возраст

, Выветривание и сохранение: 651–656, Мадрид (Con-

sejo Superior de Investigaciones Científcas).

Пфефферкорн, С. (2000): Корректирующие функции для устранения истирания сверла

и заблокированного переноса буровой пыли. – В:

Тиано, П. (ред.): Proc. мастерской DRILLMORE: 67–

74, Firenze (Centro Stampa Toscana Nuova).

Prim, P. & Wittmann (1985): Méthode de mesure de l’effect

консолидирует продукцию de la Pierre. – В: Fé-

lix, G. (ed.): Proc. 5

th

Внутр. Congr. on Deterioration and

Conservation of Stone: 787–794, Лозанна (Pressses Poly-

tech.Романдес).

Сингер Б., Хорншильд И. и Снетлейдж Р. (2000): Strength

Профили

и функции коррекции для абразивных камней. – В:

Тиано, П. (ред.): Proc. мастерской DRILLMORE: 35–

42, Firenze (Centro Stampa Toscana Nuova).

Тиано П. (2000): Хардрок-проект: основные этапы, результаты –

текста и улучшение системы. – В: Тиано, П. (ред.): Учеб.

мастерской DRILLMORE: 8–16, Firenze (Centro

Stampa Toscana Nuova).

Тиано, П., Дельгадо Родригес, Дж., Де Витте, Э., Верже-Бельмин,

В., Масси, С., Снетлаж, Р., Коста, Д., Кадо-Леру, Л. ,

Гаррод, Э. и Сингер, Б. (2000a): Сохранение мон-

элементов: новый метод оценки консолидации лечения-

элементов. – Int. J. Реставрация зданий и памятников,

6: 133–150, Цюрих.

18_665_676_Pamplona.fm Seite 675 Dienstag, 16. Oktober 2007 3:20 15

Кое-что из того, что мне удалось сделать.С иллюстрациями и пояснениями.

В этом разделе сайта собраны, собственно, мои работы. Большую часть времени я тратил зря на ремонт машины. Сначала восстановление токарного станка ТВ-16, затем НГФ-110, затем сверлильного 2М112. Потом мне этих станков стало мало и я купил фрезерный станок производства ФММ им. Кирова Одесса модели 675 и токарный станок французской компании DeValliere модель h230. Поэтому работы не так много.Но хоть что-то ….).

Надо было что-то замерить ….

Автор DESH

Категория: Мои работы

Создано: 16 ноября 2017

Читать далее . ..

Я называю их сверлами …

Автор DESH

Категория: Мои работы

Создано: 26 июня 2017

Читать далее …

Все предусмотреть нельзя ….

Автор DESH

Категория: Мои работы

Создано: 25 июня 2017

Читать далее …

У вас есть фрезерный станок ???

Автор DESH

Категория: Мои работы

Создано: 07 июн 2017

Читать далее . ..

Держатель для колец. На мой вопрос, зачем вам это, ведь у вас есть тиски?

Автор DESH

Категория: Мои работы

Создано: 07 июн 2017

Читать далее …

Часто бывает дома что-нибудь выдавливать? Что-то маленькое.

Автор DESH

Категория: Мои работы

Создано: 07 июн 2017

Читать далее …

Печать на конверте или как распечатать рисунок на цилиндре.

org/Person”> Автор DESH

Категория: Мои работы

Создано: 07 июн 2017

Читать далее …

Что подарить другу на день рождения? Каждый год одно и то же ….

Автор DESH

Категория: Мои работы

Создано: 07 июн 2017

Читать далее …

У меня есть друг (ювелир).

Автор DESH

Категория: Мои работы

Создано: 07 июн 2017

Читать далее …

Портативный фрезерный станок | Магнитно-сверлильный фрезерный станок

Преобразователь хвостовика Weldon с 19 мм на 32 мм

Кейс для переноски MAB 100, 150, 455, 485 и 525

Адаптер хвостовика Weldon для сверлильного патрона

Кобальтовые спиральные сверла из быстрорежущей стали с хвостовиком Weldon 19 мм. Длина 35 мм.

PowerWORKER – Инструмент для очистки

Быстросменный сверлильный патрон для метчиков (насадка для нарезания резьбы)

Система быстросменного сверлильного патрона KEYLESS

Режущее масло для корончатых сверл из быстрорежущей стали / ZHS 006

Патрон для сверл с зубчатым венцом для магнитных сверл

Промышленная оправка с ручной смазкой

Кейс на колесах для MAB 825 и 845

Концентрат охлаждающей смазки для колонковых сверл TCT / ZHB 001

Быстросменная вставка с фрикционной муфтой для нарезания резьбы в глухих отверстиях

Адаптер для кольцевых фрез с внутренней резьбой

PowerWORKER StarterKIT: Качественное необходимое оборудование по привлекательной цене!

Адаптер Quick-In для Weldon с хвостовиком Weldon

Бесключевой быстродействующий сверлильный патрон

Комбинированный набор инструментов для магнитных сверл

Высокоэффективный смазочный спрей 5200 / ZHS 400

Кейс на колесах для MAB 1300

Конус и зенковка для удаления заусенцев 90 ° с тремя режущими кромками

Промышленная оправка с автоматической внутренней смазкой

Устройство для зажима труб – малое

Очищающий спрей 1000 для кольцевых фрез

Защита от стружки для сверлильного станка

Сумка для переноски только для машин EKF

Ключ для сверлильного патрона с зубчатым венцом

Трубка с режущей пастой / ZHS 570

Быстрая замена вставки через отверстие нарезание резьбы

Удлинительная втулка DIN 2178 / ZVH 220

Магнитная подставка

Промышленная буровая стойка

MobilCLAMP

Призматические тиски

Зажимное устройство для труб – большое

Вакуумная пластина для гладких поверхностей

Вакуумная пластина для каналированных поверхностей

Редукционная втулка / ZRH

Бутылка насоса для охлаждающей жидкости и смазки

Адаптер для удлинения кольцевого резака

Паста для нарезания резьбы и сверления / ZHS 550

Адаптер для сверлильных патронов

Адаптер Quick-In to Weldon для Nitto One-Touch

Ремень безопасности

Выколотка для сверления DIN 228 / ZAS 002 и ZAS 003

ZBK 113, ZBK 116

Бесключевой быстродействующий сверлильный патрон

Переходник Quick-In для Weldon для Quick-in Fein

EKF 630 и 645

Экономичные переходники для метчиков

Метчики машинные с хвостовиком WELDON

Набор инструментов для начинающих

StarterKIT PowerCLEANER

StarterKIT PowerWORKER

Euroboor ECO.

200 – Магнитно-сверлильный станок для тяжелых условий эксплуатации 909 Проводное электрическое 909 50950 Вращение по часовой стрелке Вращение по часовой стрелке, Вращение против часовой стрелки

, Вращение против часовой стрелки 90-46950 90-46950 909 Метрические

Прокрутка вправо

Выберите продукт Euroboor TUBE.55 / AIREuroboor AIR.55Euroboor ECO.40S + / MEuroboor ECO.100S + / TDEuroboor ECO.36 + Euroboor ECO.60S + Euroboor ECO.40S + Euroboor ECO.55-AEuroboor ECO.55Euroboor ECO.50Euroboor ECO.32-TEuroboor EB TUBE.30Euroboor ECO.200Euroboor ECO.100 / 4Euroboor ECO.60SEuroboor ECO.50SEuroboor ECO.40SEuroboor TUBE.55S / TEuroboor F16Euroboor ECO.100 / 4 DEuroboor ECO.80 / 4Euroboor ECO.55S / TEuroboor ECO.50 / 2Euroboor ECO.32Euroboor ECO.30Euroboor ECO.36Euroboor ECO.55S / TA

Выберите продукт Euroboor TUBE.55 / AIREuroboor AIR.55Euroboor ECO.40S + / MEuroboor ECO.100S + / TDEuroboor ECO.36 + Euroboor ECO.60S + Euroboor ECO.40S + Euroboor ECO.55-AEuroboor ECO.55Euroboor ECO.50Euroboor ECO.32-TEuroboor EB TUBE.30Euroboor ECO.200Euroboor ECO.100 / 4Euroboor ECO.60SEuroboor ECO.50SEuroboor ECO.40SEuroboor TUBE.55S / TEuroboor F16Euroboor ECO.100 / 4 DEuroboor ECO.80 / 4Euroboor ECO.55S / TEuroboor ECO.50 / 2Euroboor ECO.32Euroboor ECO.30Euroboor ECO.36Euroboor ECO.55S / TA

Кольцевая резка (дюйм)

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11/16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″, 1 3/4 ″, 1 3/8 ″, 1 5/16 ″, 1 5/8 ″, 1 7/16 ″, 1 7/8 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 2 1/16 ″, 2 1/2 ″, 2 1/4 ″, 2 1/8 ″, 2 11 / 16 ″, 2 13/16 ″, 2 15/16 ″, 2 3/16 ″, 2 3/4 ″, 2 3/8 ″, 2 5/16 ″, 2 5/8 ″, 2 7/16 ″ , 2 7/8 ″, 2 9/16 ″, 2 ″, 3 1/16 ″, 3 1/2 ″, 3 1/4 ″, 3 1/8 ″, 3 11/16 ″, 3 13/16 ″, 3 15/16 ″, 3 3/16 ″, 3 3/4 ″, 3 3/8 ″, 3 5/16 ″, 3 5/8 ″, 3 7/16 ″, 3 7/8 ″, 3 9/16 ″, 3/4 ″, 3 ″, 4 1/16 ″, 4 1/2 ″, 4 1/4 ″, 4 1/8 ″, 4 11/16 ″, 4 13/16 ″, 4 15/16 ″, 4 3/16 ″, 4 3/4 ″, 4 3/8 ″, 4 5/16 ″, 4 5/8 ″, 4 7/16 ″, 4 7/8 ″, 4 9 / 16 ″, 4 ″, 5 1/16 ″, 5 1/2 ″, 5 1/4 ″, 5 1/8 ″, 5 11/16 ″, 5 13/16 ″, 5 15/16 ″, 5 3/16 ″, 5 3/4 ″, 5 3/8 ″, 5 5/16 ″, 5 5/8 ″, 5 7/16 ″, 5 7/8 ″, 5 9/16 ″, 5/8 ″, 5 ″, 6 1/16 ″, 6 1/2 ″, 6 1/4 ″, 6 1/8 ″, 6 11/16 ″, 6 13/16 ″, 6 15/16 ″, 6 3 / 16 ″, 6 3/4 ″, 6 3/8 ″, 6 5/16 ″, 6 5/8 ″, 6 7/16 ″, 6 7/8 ″, 6 9/16 ″, 6 ″, 7 1 / 16 ″, 7 1/2 ″, 7 1/4 ″, 7 1/8 ″, 7 11/16 ″, 7 13/16 ″, 7 15/16 ″, 7 3/16 ″, 7 3/4 ″, 7 3/8 ″, 7 5 / 16 ″, 7 5/8 ″, 7 7/16 ″, 7 7/8 ″, 7 9/16 ″, 7/16 ″, 7/8 ″, 7 ″, 8 ″, 9/16 ″

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11/16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″, 1 3 / 4 ″, 1 3/8 ″, 1 5/16 ″, 1 5/8 ″, 1 7/16 ″, 1 7/8 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 2 1/16 ″, 2 1/8 ″, 2 3/16 ″, 2 ″, 3/4 ″, 5/8 ″, 7/16 ″, 7 / 8 ″, 9/16 ″

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11/16 ″, 1 13/16 ″, 1 15/16 ″ , 1 3/16 ″, 1 3/4 ″, 1 3/8 ″, 1 5/16 ″, 1 5/8 ″, 1 7/16 ″, 1 7/8 ″, 1 9/16 ″, 1 / 2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 2 1/16 ″, 2 1/8 ″, 2 3/16 ″, 2 ″, 3/4 ″, 5 / 8 ″, 7/16 ″, 7/8 ″, 9/16 ″

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 3/16 ″, 1 3/8 ″, 1 5/16 ″, 1 7/16 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 3/4 ″ , 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11/16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″, 1 3/4 ″, 1 3/8 ″, 1 5/16 ″, 1 5/8 ″, 1 7/16 ″, 1 7/8 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 2 1/16 ″, 2 1/2 ″, 2 1 / 4 ″, 2 1/8 ″, 2 11/16 ″, 2 13/16 ″, 2 15/16 ″, 2 3/16 ″, 2 3/4 ″, 2 3/8 ″, 2 5/16 ″ , 2 5/8 ″, 2 7/16 ″, 2 7/8 ″, 2 9/16 ″, 2 ″, 3 1/16 ″, 3 1/2 ″, 3 1/4 ″, 3 1/8 ″, 3 11/16 ″, 3 13/16 ″, 3 15/16 ″, 3 3/16 ″, 3 3/4 ″, 3 3/8 ″, 3 5/16 ″, 3 5/8 ″, 3 7/16 ″, 3 7/8 ″, 3 9/16 ″, 3 / 4 ″, 3 ″, 4 ″, 5/8 ″, 7/16 ″, 7/8 ″, 8 ″, 9/16 ″

1 1/16 ″, 1 1/4 ″, 1 1/8 ″ , 1 3/16 ″, 1 3/8 ″, 1 5/16 ″, 1 7/16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 3 / 4 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11 / 16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″, 1 3/4 ″, 1 3/8 ″, 1 5/16 ″, 1 5/8 ″, 1 7/16 ″, 1 7/8 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 2 1/16 ″, 2 1/4 ″, 2 1/8 ″, 2 3/16 ″, 2 3/8 ″, 2 5/16 ″, 2 ″, 3/4 ″, 7/16 ″, 7/8 ″, 9/16 ″

1 1 / 16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 3/16 ″, 1 3/8 ″, 1 5/16 ″, 1 7/16 ″, 1 9/16 ″ , 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 3/4 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11/16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″, 1 3 / 4 ″, 1 3/8 ″, 1 5/16 ″, 1 5/8 ″, 1 7/16 ″, 1 7/8 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11 / 16 ″, 13/16 ″, 15/16 ″, 2 1/16 ″, 2 1/8 ″, 2 3/16 ″, 2 ″, 3/4 ″, 5/8 ″, 7/16 ″, 7 / 8 ″, 9/16 ″

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11/16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″, 1 3/4 ″, 1 3 / 8 ″, 1 5/16 ″, 1 5/8 ″, 1 7/16 ″, 1 7/8 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″ , 15/16 ″, 2 1/16 ″, 2 1/8 ″, 2 3/16 ″, 2 ″, 3/4 ″, 5/8 ″, 7/16 ″, 7/8 ″

1 1 / 16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11/16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″, 1 3/4 ″, 1 3/8 ″, 1 5/16 ″, 1 5/8 ″, 1 7/16 ″, 1 7/8 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11/16 ″ , 13/16 ″, 15/16 ″, 2 ″, 7/16 ″, 7/8 ″, 9/16 ″

1 1/16 ″, 1 1/4 ″, 1 1/8 ″, 1 3 / 16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 3/4 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11/16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″ , 1 3/4 ″, 1 3/8 ″, 1 5/16 ″, 1 5/8 ″, 1 7/16 ″, 1 7/8 ″, 1 9/16 ″, 1/2 ″, 1 ″ , 11/16 ″, 13/16 ″, 15/16 ″, 3/4 ″, 7/8 ″, 9/16 ″

1 1/16 ″, 1 1/4 ″, 1 1/8 ″, 1 3/16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 3/4 ″, 7/16 ″, 7/8 ″, 9/16 ″

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11/16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″, 1 3 / 4 ″, 1 3/8 ″, 1 5/16 ″, 1 5/8 ″, 1 7/16 ″, 1 7/8 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11 / 16 ″, 13/16 ″, 15/16 ″, 2 1/16 ″, 2 1/2 ″, 2 1/4 ″, 2 1/8 ″, 2 11/16 ″, 2 13/16 ″, 2 15/16 ″, 2 3/16 ″, 2 3 / 4 ″, 2 3/8 ″, 2 5/16 ″, 2 5/8 ″, 2 7/16 ″, 2 7/8 ″, 2 9/16 ″, 2 ″, 3 1/16 ″, 3 1/2 ″, 3 1/4 ″, 3 1/8 ″, 3 11/16 ″, 3 13/16 ″, 3 15/16 ″, 3 3/16 ″, 3 3/4 ″, 3 3 / 8 ″, 3 5/16 ″, 3 5/8 ″, 3 7/16 ″, 3 7/8 ″, 3 9/16 ″, 3/4 ″, 3 ″, 4 1/16 ″, 4 1 / 2 ″, 4 1/4 ″, 4 1/8 ″, 4 11/16 ″, 4 13/16 ″, 4 15/16 ″, 4 3/16 ″, 4 3/4 ″, 4 3/8 ″ , 4 5/16 ″, 4 5/8 ″, 4 7/16 ″, 4 7/8 ″, 4 9/16 ″, 4 ″, 5 1/16 ″, 5 1/2 ″, 5 1/4 ″, 5 1/8 ″, 5 11/16 ″, 5 13/16 ″, 5 15/16 ″, 5 3/16 ″, 5 3/4 ″, 5 3/8 ″, 5 5/16 ″, 5 5/8 ″, 5 7/16 ″, 5 7/8 ″, 5 9/16 ″, 5/8 ″, 5 ″, 6 1/16 ″, 6 1/2 ″, 6 1/4 ″, 6 1/8 ″, 6 11/16 ″, 6 13/16 ″, 6 15/16 ″, 6 3/16 ″, 6 3/4 ″, 6 3/8 ″, 6 5/16 ″, 6 5 / 8 ″, 6 7/16 ″, 6 7/8 ″, 6 9/16 ″, 6 ″, 7 1/16 ″, 7 1/2 ″, 7 1/4 ″, 7 1/8 ″, 7 11/16 ″, 7 13/16 ″, 7 15/16 ″, 7 3/16 ″, 7 3/4 ″, 7 3/8 ″, 7 5/16 ″, 7 5/8 ″, 7 7 / 16 ″, 7 7/8 ″, 7 9/16 ″, 7/16 ″, 7/8 ″, 7 ″, 8 ″, 9/16 ″

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11/16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″, 1 3/4 ″, 1 3/8 ″, 1 5 / 16 ″, 1 5/8 ″, 1 7/16 ″, 1 7/8 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 2 1/16 ″, 2 1/2 ″, 2 1/4 ″, 2 1/8 ″, 2 11/16 ″, 2 13/16 ″ , 2 15/16 ″, 2 3/16 ″, 2 3/4 ″, 2 3/8 ″, 2 5/16 ″, 2 5/8 ″, 2 7/16 ″, 2 7/8 ″, 2 9/16 ″, 2 ″, 3 1/16 ″, 3 1/2 ″, 3 1/4 ″, 3 1/8 ″, 3 11/16 ″, 3 13/16 ″, 3 15/16 ″, 3 3/16 ″, 3 3/4 ″, 3 3/8 ″, 3 5/16 ″, 3 5/8 ″, 3 7/16 ″, 3 7/8 ″, 3 9/16 ″, 3 / 4 ″, 3 ″, 4 ″, 7/16 ″, 7/8 ″, 9/16 ″

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11/16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″, 1 3/4 ″, 1 3/8 ″, 1 5/16 ″, 1 5/8 ″, 1 7 / 16 ″, 1 7/8 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 2 1/16 ″, 2 1/4 ″, 2 1/8 ″, 2 3/16 ″, 2 3/8 ″, 2 5/16 ″, 2 ″, 3/4 ″, 7/16 ″, 7/8 ″, 9/16 ″

1 1 / 16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11/16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″, 1 3/4 ″, 1 3/8 ″, 1 5/16 ″, 1 5/8 ″, 1 7/16 ″, 1 7/8 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11/16 ″ , 13/16 ″, 15/16 ″, 2 ″, 3/4 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 3/16 ″, 1 3/8 ″, 1 5/16 ″, 1 7/16 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 3/4 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11 / 16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″, 1 3/4 ″, 1 3/8 ″, 1 5/16 ″, 1 5/8 ″, 1 7/16 ″ , 1 7/8 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 2 1/16 ″, 2 1/8 ″, 2 3 / 16 ″, 2 ″, 3/4 ″, 7/16 ″, 7/8 ″, 9/16 ″

–

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11/16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″, 1 3/4 ″, 1 3/8 ″, 1 5/16 ″, 1 5 / 8 ″, 1 7/16 ″, 1 7/8 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 2 1/16 ″, 2 1/2 ″, 2 1/4 ″, 2 1/8 ″, 2 11/16 ″, 2 13/16 ″, 2 15/16 ″, 2 3/16 ″, 2 3/4 ″, 2 3 / 8 ″, 2 5/16 ″, 2 5/8 ″, 2 7/16 ″, 2 7/8 ″, 2 9/16 ″, 2 ″, 3 1/16 ″, 3 1/2 ″, 3 1/4 ″, 3 1/8 ″, 3 11/16 ″, 3 13/16 ″, 3 15/16 ″, 3 3/16 ″, 3 3/4 ″, 3 3/8 ″, 3 5 / 16 ″, 3 5/8 ″, 3 7/16 ″, 3 7/8 ″, 3 9/16 ″, 3/4 ″, 4 ″, 7/16 ″, 7/8 ″, 9/16 ″

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11/16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″, 1 3/4 ″, 1 3/8 ″, 1 5/16 ″, 1 5/8 ″, 1 7/16 ″, 1 7/8 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11 / 16 ″, 13/16 ″, 15/16 ″, 2 1/16 ″, 2 1/2 ″, 2 1/4 ″, 2 1/8 ″, 2 11/16 ″, 2 13/16 ″, 2 15/16 ″, 2 3/16 ″, 2 3/4 ″, 2 3/8 ″, 2 5/16 ″, 2 5/8 ″, 2 7/16 ″, 2 7/8 ″, 2 9 / 16 ″, 2 ″, 3 1/16 ″, 3 1/8 ″, 3/4 ″, 3 ″, 7/16 ″, 7/8 ″, 9/16 ″

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11 / 16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″, 1 3/4 ″, 1 3/8 ″, 1 5/16 ″, 1 5/8 ″, 1 7/16 ″, 1 7/8 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 2 1/16 ″, 2 1/8 ″, 2 3/16 ″, 2 ″, 3/4 ″, 7/16 ″, 7/8 ″, 9/16 ″

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1 / 8 ″, 1 11/16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″, 1 3/4 ″, 1 3/8 ″, 1 5/16 ″, 1 5/8 ″ , 1 7/16 ″, 1 7/8 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 2 ″, 3/4 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 3/16 ″ , 1 3/8 ″, 1 5/16 ″, 1 7/16 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 3 / 4 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

1 1/16 ″, 1 1/4 ″, 1 1/8 ″, 1 3/16 ″, 1 / 2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 3/4 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

1 1 / 16 ″, 1 1/8 ″, 1 3/16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 3/4 ″, 5/8 ″, 7 / 16 ″, 7/8 ″, 9/16 ″

1 1/16 ″, 1 1/4 ″, 1 1/8 ″, 1 3/16 ″, 1 3/8 ″, 1 5/16 ″, 1 7/16 ″, 1/2 ″, 1 ″, 11/16 ″, 13/16 ″, 15/16 ″, 3/4 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9 / 16 ″

1 1 / 16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11/16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″, 1 3/4 ″, 1 3/8 ″, 1 5/16 ″, 1 5/8 ″, 1 7/16 ″, 1 7/8 ″, 1 9/16 ″, 1/2 ″, 1 ″, 11/16 ″ , 13/16 ″, 15/16 ″, 2 1/16 ″, 2 1/8 ″, 2 3/16 ″, 2 ″, 3/4 ″, 7/16 ″, 7/8 ″, 9/16 ″

Кольцевая резка (мм)

100, 101, 102, 103, 104, 105, 106, 107, 108, 109, 110, 111, 112, 113, 114, 115, 116, 117, 118, 119, 12, 120, 121, 122, 123, 124, 125, 126, 127, 128, 129, 13, 130, 131, 132, 133, 134, 135, 136, 137, 138, 139, 14, 140, 141, 142, 143, 144, 145, 146, 147, 148, 149, 15, 150, 151, 152, 153, 154, 155, 156, 157, 158, 159, 16, 160, 161, 162, 163, 164, 165, 166, 167, 168, 169, 17, 170, 171, 172, 173, 174, 175, 176, 177, 178, 179, 18, 180, 181, 182, 183, 184, 185, 186, 187, 188, 189, 19, 190, 191, 192, 193, 194, 195, 196, 197, 198, 199, 20, 200, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99

12, 13, 14, 15, 16, 17 , 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 3 1, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36 , 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40

100 , 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36 , 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61 , 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86 , 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22 , 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35 , 36, 37, 38, 39, 40

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36 , 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27 , 28, 29, 30, 31, 32

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30

100, 101, 102, 103, 104, 105, 106 , 107, 108, 109, 110, 111, 112, 113, 114, 115, 116, 117, 118, 119, 12, 120, 121, 122, 123, 124, 125, 126, 127, 128, 129, 13 , 130, 131, 132, 133, 134, 135, 136, 137, 138, 139, 14, 140, 141, 142, 143, 144, 145, 146, 147, 148, 149, 15, 150, 151, 152 , 153, 154, 155, 156, 157, 158, 159, 16, 160, 161, 162, 163, 164, 165, 166, 167, 168, 169, 17, 170, 171, 172, 173, 174, 175 , 176, 177, 178, 179, 18, 180, 181, 182, 183, 184, 185, 186, 187, 188, 189, 19, 190, 191, 192, 193, 194, 195, 196, 197, 198 , 199, 20, 200, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42 , 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67 , 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92 , 93, 94, 95, 96, 97, 98, 99

100, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22 , 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47 , 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72 , 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97 , 98, 99

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34 , 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40

12, 13, 14, 15 , 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40 , 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55

–

100, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33 , 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58 , 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83 , 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25 , 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50 , 51, 52, 53, 54, 55

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43 , 44, 45, 46, 47, 48, 49, 50

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24 , 25, 26, 27, 28, 29, 30, 31, 32

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33 , 34, 35, 36

12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55

Спиральное сверление (дюйм)

15/16 ″, 1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11/16 ″, 1 13/16 ″ , 1 15/16 ″, 1 3/16 ″, 1 3/4 ″, 1 3/8 ″, 1 5/16 ″, 1 5/8 ″, 1 7/16 ″, 1 7/8 ″, 1 9/16 ″, 1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 1 ″, 11/16 ″, 13/16 ″, 2 ″, 3/16 ″, 3/4 ″ , 3/8 ″, 5/16 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

15/16 ″, 1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 11/16 ″, 13/16 ″, 2 ″, 3/16 ″, 3/4 ″, 3/8 ″, 5/16 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

15/16 ″, 1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 11/16 ″, 13/16 ″, 2 ″, 3 / 16 ″, 3/4 ″, 3/8 ″, 5/16 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 3/16 ″, 3/8 ″, 5/16 ″, 5/8 ″, 7/16 ″, 7/8 ″

15/16 ″, 1 1/16 ″, 1 1/4 ″, 1 1/8 ″, 1 3/16 ″, 1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 1 ″, 11/16 ″, 13 / 16 ″, 2 ″, 3/16 ″, 3/4 ″, 3/8 ″, 5/16 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 3/16 ″, 3/8 ″, 5/16 ″, 7/16 ″

15/16 ″, 1/16 ″, 1 / 2 ″, 1/4 ″, 1/8 ″, 1 ″, 11/16 ″, 13/16 ″, 3/16 ″, 3/4 ″, 3/8 ″, 5/16 ″, 5/8 ″ , 7/16 ″, 7/8 ″, 9/16 ″

1 1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 1 ″, 3/16 ″, 3/8 ″ , 5/1 6 ″, 7/16 ″, 9/16 ″

1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 11/16 ″, 13/16 ″, 15/16 ″, 3 / 16 ″, 3/4 ″, 3/8 ″, 5/16 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 11/16 ″, 13/16 ″, 15/16 ″, 3/16 ″, 3/4 ″, 3/8 ″, 5/16 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 11/16 ″, 13/16 ″, 15/16 ″ , 2 ″, 3/16 ″, 3/4 ″, 3/8 ″, 5/16 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 3/16 ″, 3/8 ″, 5/16 ″, 7/16 ″

1/16 ″, 1/2 ″, 1/4 ″ , 1/8 ″, 3/16 ″, 3/8 ″, 5/16 ″, 7/16 ″

1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 3/16 ″, 3/8 ″, 5/16 ″, 7/16 ″

15/16 ″, 1 1/16 ″, 1 1/2 ″, 1 1/4 ″, 1 1/8 ″, 1 11 / 16 ″, 1 13/16 ″, 1 15/16 ″, 1 3/16 ″, 1 3/4 ″, 1 3/8 ″, 1 5/16 ″, 1 5/8 ″, 1 7/16 ″ , 1 7/8 ″, 1 9/16 ″, 1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 1 ″, 11/16 ″, 13/16 ″, 2 ″, 3 / 16 ″, 3/4 ″, 3/8 ″, 5/16 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

15/16 ″, 1 1/16 ″ , 1 1/4 ″, 1 1/8 ″, 1 3/16 ″, 1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 1 ″, 11/16 ″, 13/16 ″, 3/16 ″, 3/4 ″, 3/8 ″, 5/16 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

15/16 ″, 1 / 16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 1 ″, 11/16 ″, 13/16 ″, 3/16 ″, 3/4 ″, 3/8 ″, 5/16 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9 / 16 ″

15/16 ″, 1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 11/16 ″, 3/4 ″, 3/8 ″, 5/16 ″, 5 / 8 ″, 7/16 ″, 7/8 ″, 9/16 ″

1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 3/16 ″, 3/8 ″, 5/16 ″, 5/8 ″, 7/16 ″, 9/16 ″

15/16 ″, 1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 11/16 ″ , 13/16 ″, 2 ″, 3/16 ″, 3/4 ″, 3/8 ″, 5/16 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 1 ″, 3/16 ″, 3/4 ″, 3/8 ″, 5/16 ″, 5/8 ″, 7 / 16 ″, 9/16 ″

15/16 ″, 1 1/16 ″, 1 1/4 ″, 1 1/8 ″, 1 3/16 ″, 1/16 ″, 1/2 ″, 1 / 4 ″, 1/8 ″, 1 ″, 11/16 ″, 13/16 ″, 3/16 ″, 3/4 ″, 3/8 ″, 5/16 ″, 5/8 ″, 7/16 ″ , 7/8 ″, 9/16 ″

15/16 ″, 1 1/16 ″, 1 1/4 ″, 1 1/8 ″, 1 3/16 ″, 1/16 ″, 1/2 ″ , 1/4 ″, 1/8 ″, 1 ″, 11/16 ″, 13/16 ″, 3/16 ″, 3/4 ″, 3/8 ″, 5/16 ″, 5/8 ″, 7 / 16 ″, 7/8 ″, 9/16 ″

15/16 ″, 1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 11/16 ″, 13/16 ″, 3/16 ″, 3/4 ″, 3/8 ″, 5/16 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

15/16 ″, 1/16 ″ , 1/2 ″, 1/4 ″, 1/8 ″, 11/16 ″, 13/16 ″, 3/16 ″, 3/4 ″, 3/8 ″, 5/16 ″, 5/8 ″ , 7/16 ″, 7/8 ″, 9/16 ″

1/16 ″, 1 / 2 ″, 1/4 ″, 1/8 ″, 3/16 ″, 3/8 ″, 5/16 ″, 7/16 ″

1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 3/16 ″, 3/8 ″, 5/16 ″, 7/16 ″

1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 3/16 ″ , 3/8 ″, 5/16 ″, 7/16 ″

1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 3/16 ″, 3/8 ″, 5/16 ″, 7/16 ″

1/16 ″, 1/2 ″, 1/4 ″, 1/8 ″, 11/16 ″, 13/16 ″, 3/16 ″, 3/4 ″, 3 / 8 ″, 5/16 ″, 5/8 ″, 7/16 ″, 7/8 ″, 9/16 ″

Спиральное сверление (мм)

1, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 2, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 3, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 4, 40, 41, 42, 43, 44, 5, 6, 7, 8, 9

1 , 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 2, 20, 21, 22, 23, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 2, 20, 21, 22, 23, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12 , 13, 14, 15, 16, 2, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 2, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 3, 30, 31, 32, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13 , 14, 2, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 2, 20, 21, 22, 23, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 14, 15, 16, 2, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 2, 20, 21, 22, 23, 3, 4, 5, 6, 7, 8, 9

1, 10 , 11, 12, 13, 14, 15, 16, 17, 18, 19, 2, 20, 21, 22, 23, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 2, 20, 21, 22, 23, 3, 4, 5 , 6, 7, 8, 9

1, 10, 11, 12, 13, 2, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 2, 3 , 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 2, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13 , 14, 15, 16, 17, 18, 19, 2, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 3, 30, 31, 32, 33, 34, 35, 36 , 37, 38, 39, 4, 40, 41, 42, 43, 44, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 2, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 3, 30, 31, 32, 4, 5, 6, 7, 8, 9

1, 10, 11 , 12, 13, 14, 15, 16, 17, 18, 19, 2, 20, 21, 22, 23, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 2, 20, 21, 22, 23, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 14 , 15, 16, 2, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 2, 20, 21, 22, 23, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 14, 15, 16, 2, 3, 4, 5, 6, 7 , 8, 9

1, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 2, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 3, 30, 31, 32, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 2, 20, 21, 22 , 23, 24, 25, 26, 27, 28, 29, 3, 30, 31, 32, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 2, 20, 21, 22, 23, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 14, 15, 16, 17 , 18, 19, 2, 20, 21, 22, 23, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 2, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 2, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 2, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 14, 2, 3, 4, 5, 6, 7, 8, 9

1, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 2, 20, 21, 22, 23, 3, 4, 5, 6, 7, 8, 9

Электропитание

Проводное электрическое

Пневматическое

Сжатое воздух

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Аккумуляторное

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Проводное электрическое

Вращение

Вращение по часовой стрелке

Вращение по часовой стрелке

Вращение по часовой стрелке

Вращение по часовой стрелке

Вращение против часовой стрелки

Вращение по часовой стрелке

Вращение по часовой стрелке

Вращение по часовой стрелке

Вращение

Вращение по часовой стрелке

Вращение по часовой стрелке

Вращение по часовой стрелке

Вращение по часовой стрелке

Вращение по часовой стрелке, Вращение против часовой стрелки

Вращение по часовой стрелке

Вращение по часовой стрелке

Вращение по часовой стрелке

Вращение по часовой стрелке

Вращение против часовой стрелки

Вращение против часовой стрелки

Вращение по часовой стрелке

Вращение по часовой стрелке ting

Вращение по часовой стрелке

Вращение по часовой стрелке

Вращение по часовой стрелке, Вращение против часовой стрелки

Метрическая / Британская

Имперская, Метрическая

Имперская, Метрическая

Имперская, Метрическая

–

Имперская, Метрическая

Имперская, Метрическая

Имперская, Метрическая

Имперская, Метрическая

–

–

Имперские, Метрические

Имперские, Метрические

Имперские, Метрические

Имперские, Метрические

Имперские, Метрические

Имперские, Метрические

Имперские, Британские, Метрические

Имперские, Метрические

Имперские, Метрические

Имперские, Метрические

Имперские, Метрические

Имперские, Метрические

Имперские, Метрические

Имперские, Метрические

Имперские, Метрические

.
