КОНСТРУКЦИЯ СТАНКА

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Радиально-сверлильный станок модели 2М55 предназначен для широкого применения в промышленности.

Применение приспособлений и специально­го инструмента значительно повышает произ­водительность станков и расширяет круг воз­можных операций, позволяя производить на них выточку внутренних канавок, вырезку круглых пластин из листа и т. д. При соответ­ствующей оснастке на станке можно выпол­нять многие операции, характерные для рас­точных станков.

Благодаря своей универсальности станок находит применение везде, где требуется обра­ботка отверстий—от ремонтного цеха до круп­носерийного производства.

На станках можно производить сверление в сплошном материале, рассверливание, зенкерование, развертывание, подрезку торцов, нарезку резьбы метчиками и другие подобные операции.

Скачать Паспорт и электросхема на радиально-сверлильный станок 2М55

Общая компоновка станка

Основанием станка является фундаментная плита, на которой неподвижно закреплен цо­коль. В цоколе на подшипниках монтируется вращающаяся колонна, выполненная из сталь­ной трубы. Рукав станка со сверлильной го­ловкой размещен на колонне и перемещается по ней с помощью механизма подъема, смон­тированного в корпусе на верхнем торце ко­лонны. В этом же корпусе расположено гидро­механическое устройство для зажима колонны и токопроводящее устройство для питания по­воротных и подвижных частей станка. Меха­низм подъема связан с рукавом ходовым вин­том.


Скачать Паспорт и электросхема на радиально-сверлильный станок 2М55

pasportanastanki.ru

Радиально сверлильный станок 2м55 технические характеристики

Главная » Станок » Радиально сверлильный станок 2м55 технические характеристики

Обзор сверлильного станка радиального типа 2М55

Новая модель радиально-сверлильного станка 2М55 пришла на смену старому варианту оборудования 2Н55. Его начали производить во второй половине прошлого века на Одесском заводе. Сверлильный станок 2М55 можно встретить как в небольших цехах, так и на предприятиях, специализирующихся на крупносерийном производстве. Данное оборудование характеризуется отличными техническими характеристиками. Поэтому его используют для выполнения различных операций, где необходима обработка отверстий.

Сфера применения

Паспорт данного оборудования подтверждает, что оно универсальное и может применяться для проделывания отверстий в крупногабаритных заготовках. Обработка деталей с такими характеристиками возможна благодаря конструкционным особенностям агрегата. Его шпиндель, который оснащен необходимыми рабочими инструментами, передвигается, а сама заготовка остается все время неподвижной.

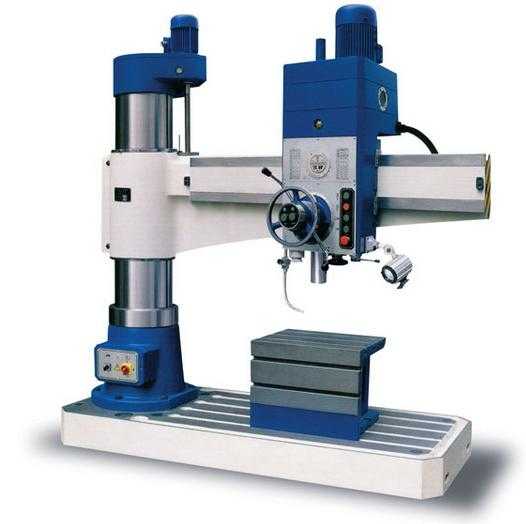

Шпиндель сверлильного станка

Такая особенность позволяет уменьшить время на обработку деталей. Также все технологические операции выполняются с особенно высокой точностью, поскольку нет необходимости кантования массивных заготовок по рабочей поверхности.

Паспорт станка 2М55 подразумевает, что его можно применять не только для сверления, но и для выполнения других действий:

  • зенкерование;
  • рассверливание;
  • формирование резьбы при помощи метчиков;
  • развертывание.

Преимущества

Преимуществами радиально-сверлильного станка 2М55 считают:

  • агрегат отличается эргономичной конструкцией. На верхней части станка отсутствуют обслуживающие устройства. Это очень удобно для оператора, который работает с ним;
  • отличная конструкция конуса позволяет произвести зажим колонны более жестко. Поэтому станок может применяться для выполнения всех необходимых операций на высоких режимах;
  • направляющие элементы оборудования имеют хорошо продуманную конструкцию. Поэтому при необходимости провести их ремонт или замену можно без каких-либо трудностей;
  • агрегат характеризуется большим рабочим пространством. Это возможно благодаря расширенному ходу головки по рукаву, а самого рукава — по колонне;
  • зажим оборудования является быстродействующим. Это обеспечивает возможность даже на большой скорости переустановить рукав по высоте;
  • высокая точность обработки заготовок вне плиты обеспечивается некоторыми конструктивными особенностями оборудования. Его рукав имеет развитые направляющие, а сам агрегат скомпонован на двух колоннах.

Зажим сверлильного станка

Некоторые отличительные черты оборудования

Изучая технический паспорт данной модели, можно отметить некоторые ее отличительные характеристики:

  • шпиндель агрегата оснащен противовесом. Это позволяет оператору при использовании инструментов с непривычным весом отрегулировать их работу, не покидая свое привычное рабочее место;
  • изучив паспорт сверлильного станка, понятно, что он имеет уникальную структуру. Это позволяет применять минимум физической силы для поворота колонн;
  • для эффективной работы оборудования не требуется слишком частая шабровка его направляющих элементов;
  • когда во время сверления рабочий инструмент достигает необходимой глубины, его вращение останавливается. Это происходит из-за наличия в конструкции станка специального механизма;
  • данная модель отличается высокой производительностью. Это возможно благодаря тормозному моменту, который образуется специфическим зажимом колонны;
  • изучив паспорт оборудования, понятно, что оно оснащено электрогидравлическим преселективным механизмом. Им можно управлять дистанционно и заранее указывать требуемый режим сверление, при необходимости изменяя его в любой подходящий момент;
  • если происходит зажим колонны, ось шпинделя не перемещается. Это возможно благодаря тому, что данная сверлильная установка отличается высокой жесткостью.

Свёрла, зенковки

Конструкция модели

Данное радиально-сверлильное устройство состоит из следующих конструкционных элементов:

  • основание, выполненное в форме плиты;
  • рукава или траверсы;
  • коробка скоростей и подач;
  • головка, использующаяся для выполнения сверления;
  • система охлаждения;
  • механизм для фиксирования головки для сверления;
  • гидравлическое и электрическое оборудование;
  • редуктор;
  • механизм, использующийся для подъема траверс;
  • токосъемник;
  • вал червяка;
  • колонна;
  • шпиндельный узел;
  • фрикционная муфта;
  • узел, который обеспечивает передвижение рабочей головки в ручном режиме;
  • противовесное устройство;
  • система управления;
  • насосный механизм;
  • узел для включения и управления подачами.

Конструкционно радиально-сверлильное устройство состоит из массивной плиты, которая исполняет роль основания. На данном элементе размещается цоколь, предназначенный для монтажа колонны из стали. Именно на ней находится рукав с рабочей головкой. Она перемещается при помощи специального механизма.

Сама рабочая головка является конструкционно сложным узлом, который состоит из нескольких элементов. В частности, это шпиндельный механизм, коробка подач и скоростей, противовес. Данный узел может перемещаться в ручном режиме, что осуществляется при помощи траверсы. Его также можно зафиксировать в нужном положении, используя специальный зажимной механизм.

Коробка подач станка

Технические свойства

Технические характеристики данной модели следующие:

  • при помощи данного оборудования максимально можно просверлить отверстие диаметром в 5см;
  • категория точности агрегата составляет Н – нормальное;
  • рукав со сверлильной головкой способен поворачиваться на 360 градусов;
  • траверса способна переместиться в вертикальном направлении на расстояние 75 см;
  • край шпинделя способен разместиться относительно рабочего стола на промежутке от 45 см до 1,6 м;
  • рабочий стол имеет габариты 2,555х1 м;
  • вес станка составляет 4,7 т;
  • минимально возможное расстояние от шпиндельного узла до колонны составляет 375 мм, максимальное – 1600 мм;
  • при помощи траверсы головка способна переместиться на расстояние 1,225 м;
  • шпиндель способен переместиться в вертикальном направлении на расстояние 40 см;
  • данная модель оборудована шестью двигателями электрического типа. Главный из них, отвечающий з

i-perf.ru

Паспорт на радиально-сверлильный станок 2М55 / Сверлильные станки / Stanok-online.ru

Печать документации: Одесский завод радиально-сверлильных станков имени В.И. Ленина
Год печати документации: 1984
Количество папок: 1
Количество страниц, листов: 103

Узнать стоимость документации

Паспорт и документация к данной модели станка находится в нашем архиве, в электронном виде. В комплект документации входит, по разделам, согласно содержания:

Руководство к станку
Содержание:
Техническое описание

Конструкция станка
1. Назначение и область применения
2. Состав станка
3. Устройство и работа станка и составных частей
4. Электрооборудование
5. Гидрооборудование
6. Смазка станка
Инструкция по эксплуатации и паспорт
1. Указание мер безопасности
2. Порядок установки

3. Настройка и наладка станка
4. Регулировка станка
5. Особенности разборки и сборки при ремонте
6. Схема расположения подшипников
7. Возможные неисправности и методы их устранения
Паспорт
1. Общие сведения
2.Основные технические данные и характеристики
3. Сведения о ремонте
4. Сведения об изменениях в станке
5. Комплект поставки
6. Свидетельство о приемке
7. Электрооборудование
8. Свидетельство о консервации
9. Свидетельство об упаковке
10. Гарантии
Приложения. Материалы по быстроизнашивающимся деталям

Схемы и чертежи станка:
- Расположение составных частей станка
- Расположение органов управления и табличек с символами
- Перечень графических символов, указываемых на табличках
- Схема кинематическая
- Цоколь и колонна чертёж
- Охлаждение чертёж
- Гидрозажим колонны чертёж
- Редуктор чертёж
- Механизм подъёма чертёж
- Зажим рукава чертёж
- Механизм зажима сверлильной головки чертёж

- Коробка скоростей и фрикционная муфта чертёж
- Коробка подач чертёж
- Механизм включения подач чертёж
- Цилиндр управления фрикционной муфты чертёж
- Циклограмма работы гидропреселектора чертёж
- Гидропреселектор чертёж
- Привод гидропреселектора чертёж
- Командоаппарат чертёж
- Шпиндель чертёж
- Противовес чертёж
- Схема расположения электрооборудования
- Схема электрическая принципиальная
- Схема электрическая соединений. Колонна.
- Схема электрическая соединений. Рукав.
- Схема электрическая соединений. Панель управления.
- Схема электрическая соединений. Сверлильная головка.
- Схема гидравлическая принципиальная
- Гидропанель чертёж
- Схема смазки
- Транспортировка рукава
- Транспортировка плиты
- Транспортировка колонны
- Транспортировка сверлильной головки
- Транспортировка станка
- Фундамент станка чертёж
- Установка станка чертёж
- Якорь чертёж
- Схема расположения подшипников
- Основные данные чертёж
- Основные размеры чертёж
- Схема органов настройки механизма главного движения
- Схема органов настройки подачи шпинделя

Краткое описание станка:
Радиально-сверлильный станок модели 2М55 предназначен для широкого применения в промышленности. Благодаря своей универсальности станок находит применение везде, где требуется обработка отверстий, от ремонтного цеха, до крупносерийного производства. На станке можно производить сверление в сплошном материале, рассверливание, зенкерование, развёртывание, подрезку торцов в обоих направлениях. Нарезку резьбы метчиками и другие подобные операции. Применение приспособлений и специального инструмента значительно повышает производительность станка и расширяет круг возможных операций, позволяя производить на нём выточку внутренних канавок, вырезку круглых пластин из листа и т.д. При соответствующей оснастке на станке можно выполнять многие операции характерные для расточных станков.

stanok-online.ru

Радиально-сверлильный станок 2М55: технические характеристики

Новая модель радиально-сверлильного станка 2М55 пришла на смену старому варианту оборудования 2Н55. Его начали производить во второй половине прошлого века на Одесском заводе. Сверлильный станок 2М55 можно встретить как в небольших цехах, так и на предприятиях, специализирующихся на крупносерийном производстве. Данное оборудование характеризуется отличными техническими характеристиками. Поэтому его используют для выполнения различных операций, где необходима обработка отверстий.

Сфера применения

Паспорт данного оборудования подтверждает, что оно универсальное и может применяться для проделывания отверстий в крупногабаритных заготовках. Обработка деталей с такими характеристиками возможна благодаря конструкционным особенностям агрегата. Его шпиндель, который оснащен необходимыми рабочими инструментами, передвигается, а сама заготовка остается все время неподвижной.

Шпиндель сверлильного станка

Такая особенность позволяет уменьшить время на обработку деталей. Также все технологические операции выполняются с особенно высокой точностью, поскольку нет необходимости кантования массивных заготовок по рабочей поверхности.

Паспорт станка 2М55 подразумевает, что его можно применять не только для сверления, но и для выполнения других действий:

  • зенкерование;
  • рассверливание;
  • формирование резьбы при помощи метчиков;
  • развертывание.

Преимущества

Преимуществами радиально-сверлильного станка 2М55 считают:

  • агрегат отличается эргономичной конструкцией. На верхней части станка отсутствуют обслуживающие устройства. Это очень удобно для оператора, который работает с ним;
  • отличная конструкция конуса позволяет произвести зажим колонны более жестко. Поэтому станок может применяться для выполнения всех необходимых операций на высоких режимах;
  • направляющие элементы оборудования имеют хорошо продуманную конструкцию. Поэтому при необходимости провести их ремонт или замену можно без каких-либо трудностей;
  • агрегат характеризуется большим рабочим пространством. Это возможно благодаря расширенному ходу головки по рукаву, а самого рукава — по колонне;
  • зажим оборудования является быстродействующим. Это обеспечивает возможность даже на большой скорости переустановить рукав по высоте;
  • высокая точность обработки заготовок вне плиты обеспечивается некоторыми конструктивными особенностями оборудования. Его рукав имеет развитые направляющие, а сам агрегат скомпонован на двух колоннах.

Зажим сверлильного станка

Некоторые отличительные черты оборудования

Изучая технический паспорт данной модели, можно отметить некоторые ее отличительные характеристики:

  • шпиндель агрегата оснащен противовесом. Это позволяет оператору при использовании инструментов с непривычным весом отрегулировать их работу, не покидая свое привычное рабочее место;
  • изучив паспорт сверлильного станка, понятно, что он имеет уникальную структуру. Это позволяет применять минимум физической силы для поворота колонн;
  • для эффективной работы оборудования не требуется слишком частая шабровка его направляющих элементов;
  • когда во время сверления рабочий инструмент достигает необходимой глубины, его вращение останавливается. Это происходит из-за наличия в конструкции станка специального механизма;
  • данная модель отличается высокой производительностью. Это возможно благодаря тормозному моменту, который образуется специфическим зажимом колонны;
  • изучив паспорт оборудования, понятно, что оно оснащено электрогидравлическим преселективным механизмом. Им можно управлять дистанционно и заранее указывать требуемый режим сверление, при необходимости изменяя его в любой подходящий момент;
  • если происходит зажим колонны, ось шпинделя не перемещается. Это возможно благодаря тому, что данная сверлильная установка отличается высокой жесткостью.

Свёрла, зенковки

Конструкция модели

Данное радиально-сверлильное устройство состоит из следующих конструкционных элементов:

  • основание, выполненное в форме плиты;
  • рукава или траверсы;
  • коробка скоростей и подач;
  • головка, использующаяся для выполнения сверления;
  • система охлаждения;
  • механизм для фиксирования головки для сверления;
  • гидравлическое и электрическое оборудование;
  • редуктор;
  • механизм, использующийся для подъема траверс;
  • токосъемник;
  • вал червяка;
  • колонна;
  • шпиндельный узел;
  • фрикционная муфта;
  • узел, который обеспечивает передвижение рабочей головки в ручном режиме;
  • противовесное устройство;
  • система управления;
  • насосный механизм;
  • узел для включения и управления подачами.

Конструкционно радиально-сверлильное устройство состоит из массивной плиты, которая исполняет роль основания. На данном элементе размещается цоколь, предназначенный для монтажа колонны из стали. Именно на ней находится рукав с рабочей головкой. Она перемещается при помощи специального механизма.

Сама рабочая головка является конструкционно сложным узлом, который состоит из нескольких элементов. В частности, это шпиндельный механизм, коробка подач и скоростей, противовес. Данный узел может перемещаться в ручном режиме, что осуществляется при помощи траверсы. Его также можно зафиксировать в нужном положении, используя специальный зажимной механизм.

Коробка подач станка

Технические свойства

Технические характеристики данной модели следующие:

  • при помощи данного оборудования максимально можно просверлить отверстие диаметром в 5см;
  • категория точности агрегата составляет Н – нормальное;
  • рукав со сверлильной головкой способен поворачиваться на 360 градусов;
  • траверса способна переместиться в вертикальном направлении на расстояние 75 см;
  • край шпинделя способен разместиться относительно рабочего стола на промежутке от 45 см до 1,6 м;
  • рабочий стол имеет габариты 2,555х1 м;
  • вес станка составляет 4,7 т;
  • минимально возможное расстояние от шпиндельного узла до колонны составляет 375 мм, максимальное – 1600 мм;
  • при помощи траверсы головка способна переместиться на расстояние 1,225 м;
  • шпиндель способен переместиться в вертикальном направлении на расстояние 40 см;
  • данная модель оборудована шестью двигателями электрического типа. Главный из них, отвечающий за выполнение основных операций, имеет мощность 4,5 кВт.

Учитывая все эти характеристики, модель 2М55 смогла приобрести такую популярность среди производственных предприятий разного типа.

Видео по теме: Радиально-сверлильный станок

promzn.ru

Радиально-сверлильный станок 2М55: устройство,схемы,характеристика

Кинематическая схема радиально-сверлильного станка 2М55

Плита, цоколь и колона радиально-сверлильного станка

Фундаментная плита 1 – жесткая отливка, усиленная ребрами в продольных и поперечных направлениях. На поверхности плиты расположены Т-образные пазы, служащие для крепления стола, заготовок или специального приспособления.

На плите неподвижно крепится цоколь 5 , в котором на подшипниках 3 и 10 установлена колона 6. Колона является наиболее нагруженной деталью станки, поэтому выполнена из стальной трубы и имеет закаленную с маленькой шероховатостью рабочую поверхность, по который перемещается рукав.

Подшипник 3 установлен на конической шейке фланца 2 и затягивается гайкой 4

Для зажима колонны служит конусное кольцо 11, прочно посаженное на трубку. При затягивании винтовой пары 8, конусное кольцо перемещается с колонной вниз относительно стойки 9, плотно прижимаясь к конусному гнезду цоколя. Таким образом, происходит зажим колоны.

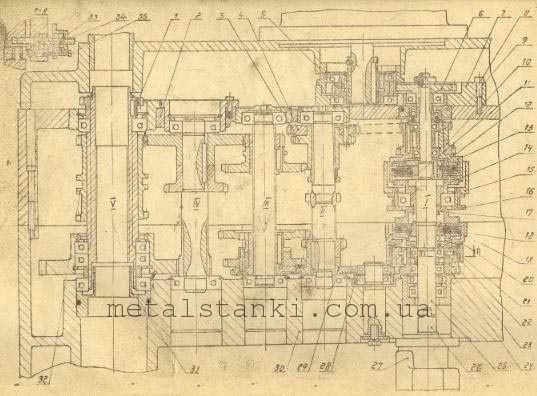

Коробка скоростей сверлильного станка 2М55

Коробка скоростей сверлильного станка  предназначена для обеспечения частоты вращения шпинделя и располагается между фрикционной муфтой и шпиндельной бабкой.

С верхней муфтой коробка скоростей соединяется при помощи блок шестерен 3 и 4. С нижней муфтой – шестерней 29, закрепленной на валу 2, через паразитную шестерню 28.

При работе верхней муфты обеспечивается крутящий момент шпинделя по часовой стрелке. Нижней муфты – против часовой стрелки.

Опоры валок 2, 3, 4 и 5 устанавливаются в корпусе сверлильной головки 30. Осевое положение опор фиксируется при помощи стопорных колец.

Вал 5- полая чугунная гильза с внутренним шлицевым отверстием, которые входит в зацепление с хвостовиком шпинделя.

Коробка подач сверлильного станка 2М55

Коробка подач сверлильного станка установлена между шпиндельной бабкой и механизмом подачи. Получает крутящий момент от шпинделя через шестерню 1 и шлицевое отверстие, в котором проходит вал 7.

Шест ступеней подач обеспечиваются за счет шестерни-двойчатки 4. Расположенной на валу 7.Еще  шесть ступеней подачи обеспечиваются при перемещении шестерни 3 в нижнее положение.

Паспорт радиально-сверлильного станка 2М55 можно скачать здесь

Техническая характеристика радиально-сверлильного станка 2М55

Основные параметры 2М55
Наибольший диаметр сверления,мм 50
Вылет шпинделя от колоны,мм:
наибольший 1600
наименьший 375
Расстояние от торца шпинделя до плиты,мм:
наибольшее 1600
наименьшее 450
Количество скоростей шпинделя 21
Пределы скоростей шпинделя,мм/об 20...2000
Количество подач шпинделя 12
Пределы подач шпинделя,мм/об 0,056...2,5
Колона
Диаметр,мм 31,5
Зажим гидравлический
Рукав
Наибольший ход рукава по колоне,мм 750
Скорость вертикального перемещения,м/мин 1,4
Шпиндель
Ход шпинделя,мм:
наибольший 400
на 1 оборот лимба 122
на 1 деление шкалы лимба 1
Габариты станка,мм
длина 2665
ширина 1020
высота 3430
Масса станка,кг 4700



www.metalstanki.com.ua

Технические характеристики радиально сверлильного станка 2м55

Содержание

Масштабы производства в современное время серьезно увеличились, и не в последнюю очередь за счет массового использования рабочих станков.

Станки применяют для выполнения самых разнообразных работ. Начиная от обычного фрезерования или сверления, и заканчивая обработкой сложнейших деталей в несколько приемов. К счастью, их технические характеристики это позволяют.

Радиально-сверлильный станок 2М55

Мы же сейчас рассмотрим схему действия и технические характеристики станка 2М55, одного из лучших радиально-сверлильных инструментов агрегатов, чья эффективность проверена временем.

Общая информация

Радиально-сверлильный станок 2М55 начали производить на Одесском станкостроительном заводе. Массовый его выпуск был налажен во второй половине двадцатого века. С того времени технические характеристики и базовая эл. схема станка немного изменилась, но принципы, по которым он работает, остались полностью прежними.

Мы не зря акцентируем внимание на том, что станок модели 2М55 относится к радиально-сверлильному типу. Этот момент оказывает огромное влияние на способ его работы. Да и эл. схема тоже серьезно изменяется в зависимости от конструкции станка. Достаточно всего лишь взглянуть в его паспорт, чтобы в этом убедиться.

Дело в том, что стандартные модели станков являются практически неподвижными. То есть шпиндель на них находится в зафиксированном состоянии. Конечно, их можно с успехом использовать для:

  • сверления;
  • расточки;
  • зенкерования;
  • нарезания резьбы и т.д.

Эл. схема и даже базовые технические характеристики агрегата это позволяют. Но есть в стандартных станках и свои минусы. Они заключаются в довольно стесненных движениях шпинделя.

Фундаментная плита выполняет функцию основания агрегата 2m55

То есть сверлить с его помощью можно без проблем, но если обрабатывать нужно тяжелую прочную заготовку с множеством необходимых рабочих областей, то тут уже начинаются неприятности.

Вам придется постоянно перемещать деталь в тисках, смещать ее относительно неподвижного шпинделя, что крайне сложно и неудобно. В первую очередь такое неудобство связано с простой потерей времени.

Ведь большие детали сами по себе имеют тяжелый вес. Для их новой фиксации необходимо разжимать тиски, снимать их крепление со стола (а схема их крепления чаще всего основывается на туго затянутых болтах) а затем еще и заново монтировать в новом положении.

Как видите, количество действий, что затрачиваются на простейший алгоритм работы довольно велико. Совсем другая ситуация происходит, когда используют радиально-сверлильный станок, в частности модель 2М55, 2М55Ф2 и т.д.
к меню ↑

Преимущества

Радиально-сверлильный станок имеет множество преимуществ. Они касаются как технических характеристик, так и множества других параметров. Для того чтобы убедиться в этом, достаточно просто взглянуть на паспорт изделия.

Паспорт укажет вам все необходимые данные, вплоть до марки металла, что использовалась при создании того или иного элемента. Также в паспорт внесена базовая эл. схема станка и ее структура.

Сам по себе радиально-сверлильный станок 2М55 от других отличается возможностью перемещения головки шпинделя сразу в нескольких направлениях.

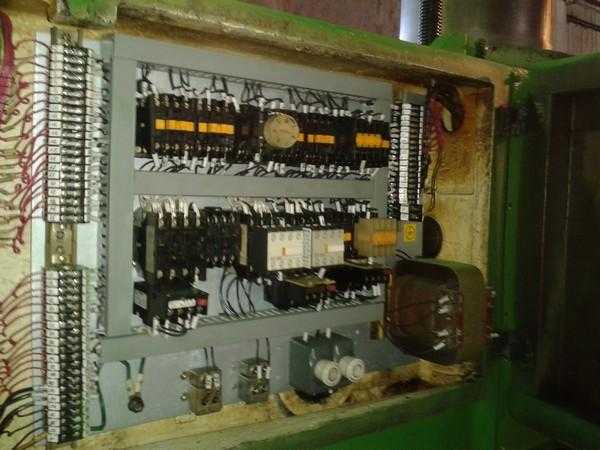

Электрический блок станка 2М55

В первую очередь шпиндель можно перемещать, за счет движения по рейке. На рейке он смонтирован в отдельном корпусе, вместе с двигателем и всем необходимым оборудованием.

Сама рейка крепится к колонне, как ее называют рабочие. Колонна – это основная рама крепления для станка и его двигателей, а также основной механизм для манипуляций. Колонна может как поднимать рейку из одного уровня на другой, так и вращать ее по горизонтали.

data-ad-client="ca-pub-8514915293567855"
data-ad-slot="5929285318">

В результате мы имеем крайне функциональный, и в то же время мощный механизм, чья эл. схема позволяет использовать его для самого разнообразного рабочего применения.

Шпиндель можно настроить углом поворота, высотой подъема и конкретной координатой на раме. Также можно настроить скорость его вращения, силу и даже направление вращения.

При этом станок 2М55 и его последующие модели 2М55Ф2 оборудован крайне удобным и широким столом или подставкой.

Модель станка 2М55 образца 1976 года

Этот стол имеет внушительную площадь, что дает рабочему определенное поле для маневра. Сочетая хорошую подвижность шпинделя радиально-сверлильного станка и крупную площадь стола, опытные мастера умудряются повысить скорость обработки сложных деталей в несколько раз.
к меню ↑

Особенности станка 2М55Ф2

Станок 2М55Ф2 немного отличается от своей базовой модели. Описывать все его тонкости и нюансы мы не будем, отметим только самые главные.

А главные отличия лежат на поверхности, и увидеть их можно, даже не заглядывая в паспорт изделия. Принципиальная разница между станками 2М55 и 2М55Ф2 заключается в наличии во второй модели ЧПУ.

ЧПУ – это модуль числового программного обеспечения. Модулями ЧПУ оборудуют множество современных станков, так как это позволяет еще сильнее улучшить производительность на конечном этапе.

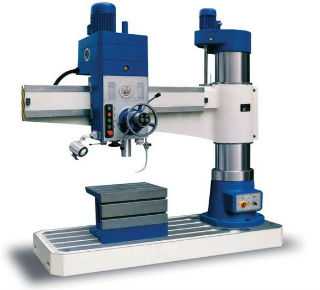

Современная разновидность станка 2М55

Эл. схема станка 2М55Ф2 тоже имеет отличия, но основные нюансы опять-таки касаются наличия программного модуля.

ЧПУ на станке 2М55Ф2 позволяет существенно сократить присутствие человека и затрату его усилий на обработку детали. Ведь от него теперь требуется только настроить устройство, задать ему правильные координаты и наблюдать за работой.

Машина сама переместит шпиндель в нужное место и начнет обработку.

Проблема ЧПУ только в их дороговизне и необходимости использования в нагрузку точных измерительных приборов, координатных столов и т.д.

к меню ↑

Конструкция и принцип действия

Обратимся к конструкции станка 2М55. На самом деле разобрать ее будет достаточно легко, ведь станок хоть и имеет довольно сложную электрическую схему, но сам состоит из нескольких основных блоков с деталями.

В первую очередь используется станина. Хотя в нашем случае ее и станиной то назвать сложно, слишком уж она тяжелая. Это скорее фундамент станка, его основная опора и противовес. На станине можно размещать координатные столы, тиски и другое необходимое оборудование.

К станине крепится основная поддерживающая рама, в которой также оборудована колонна. Колонна является мощным подъемно-поворотным изделием. Внутри нее работает гидравлический агрегат высокой мощности.

Коробка управления вращением шпинделя на станке 2М55

К колонне крепится продольная рама. Это мощная стальная балка с установленными на ней рейками. Внутри балка частично полая, и там размещаются все провода.

На рейках стоит второй важный блок – шпиндель с движком. Это крупная металлическая коробка, которая по сути является сердцем станка. Именно в ней находится движок, коробка передач, шпиндель, все основные регуляторы и т.д. Эта коробка составляет противовес колонне, дополнительно стабилизируя конструкцию.
к меню ↑

Характеристики оборудования

Теперь нам осталось только рассмотреть характеристики изделия 2М55. Для этого достаточно взглянуть в его паспорт.

Параметров станка есть великое множество, поэтому мы здесь отметим только самые важные.

Основные характеристики:

  • максимальный диаметр сверления – 50 мм;
  • класс точности – Н;
  • поворот вокруг колонны осуществляется на 360 градусов;
  • максимальное передвижение по раме коробки со шпинделем – 1250 мм;
  • максимальный подъем рамы – 750 мм;
  • средняя мощность во время работы 8 кВт;
  • максимальная рабочая скорость вращения шпинделя – 2000 оборотов в минуту;
  • количество скоростей – 21;
  • вес агрегата – 4700 кг.

Как видите, станок это крайне мощный, но и очень габаритный. Это удобный и производительный образец радиально-сверлильного станка промышленного типа.
к меню ↑

Использование станка 2М55 (видео)

data-full-width-responsive="true"
data-ad-client="ca-pub-8514915293567855"data-ad-slot="8040443333">

 Главная страница » Сверлильные

ostanke.ru

Паспорт на Станок радиально-сверлильный 2М55

Назначение технического устройства.

Радиально-сверлильный станок модели 2М55 предназначен для широкого применения в промышленности. Благодаря своей универсальности станок находит применение везде, где требуется обработка отверстий – от ремонтного цеха до крупносерийного производства. На станках можно производить сверление в сплошном материале, рассверление, зенкерование, развертывание, подрезку торцов, нарезку резьбы метчиками и другие подсобные операции.

Технические характеристики.

Количество электродвигателей — 6

Электродвигатель главного движения:

Тип — 4А223М4

Мощность, кВт — 5,5

Частота вращения, об/мин. — 1500

Электродвигатель механизма перемещения рукава:

Тип — 4AX90L4

Мощность, кВт — 2,2

Частота вращения, об/мин. — 1500

Электродвигатель насоса гидрозажима колонны:

Тип — 4AX71А4

Мощность, кВт — 0,55

Частота вращения, об/мин. — 1500

Электродвигатель механизмов дистанционного управления набором скоростей и передач:

Тип — РД-09

Мощность, кВт — 0,01

Частота вращения, об/мин. —  8,76

Электродвигатель насоса охлаждения:

Тип — Х14-22М

Мощность, кВт — 0,125

Частота вращения, об/мин. – 2800

Производительность, л/мин. – 22



Руководство по эксплуатации, паспорт на Станок радиально-сверлильный 2М55 скачать бесплатно в формате jpg (17 страниц):

tu-passport.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
