Вертикально-сверлильный станок 2Н125Л: устройство,схемы, характеристики

Устройство вертикально сверлильного станка
Органы управления вертикально-сверлильного станка
Кинематическая схема вертикально-сверлильного станка
Коробка скоростей вертикально-сверлильного станка
Коробка подач вертикально-сверлильного станка
Сверлильная головка вертикально-сверлильного станка
Техническая характеристика вертикально-сверлильного станка

Вертикально сверлильный станок 2Н125Л предназначен для выполнения различных операций, связанных со сверлением, рассверливанием, зенкерованием и развертывание.

Станок оснащен круглым поворотным столом, что позволяет обрабатывать отверстия в деталях, не перемещая их по столу либо с небольшим перемещением, что облегчает обслуживание станка.

Класс точности станка – Н- нормальный.

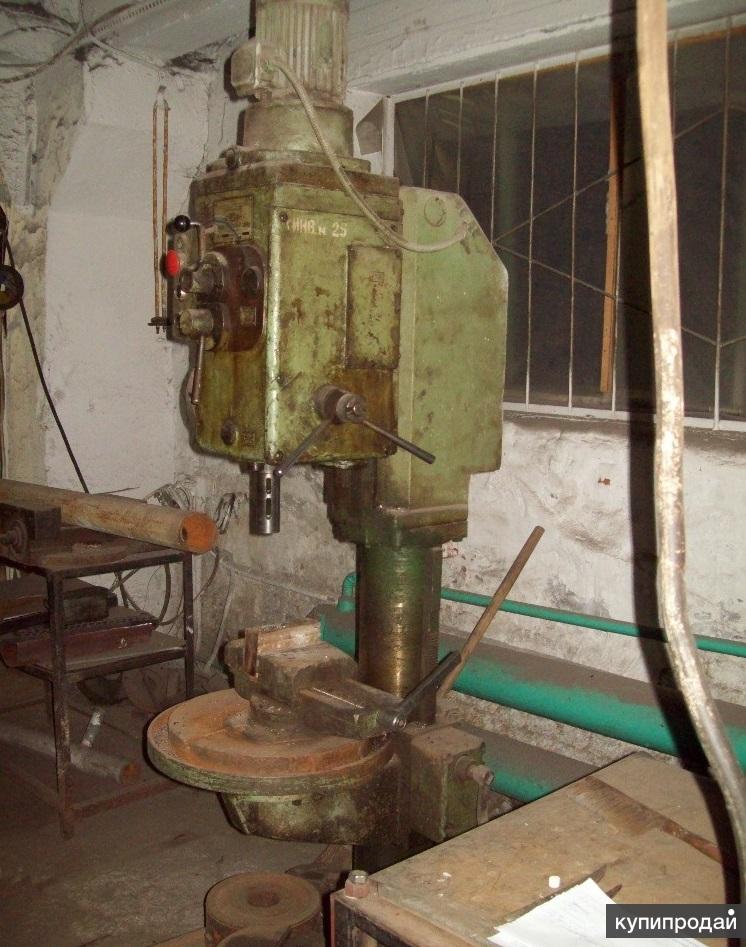

Устройство вертикально сверлильного станка 2Н125Л

Устройство вертикально сверлильного станка 2Н125Л

I. Колона, стол, плита;

II.Механизм подъема стола;

III.Коробка скоростей;

IV.Привод станка;

V.Коробка подач станка;

VI.Сверлильная головка;

VII.Шпиндельная бабка;

VIII.Тиски;

IX.Система охлаждения;

X.Электрооборудование.

Органы управления вертикально-сверлильного станка 2Н125Л

Вводный выключатель;
Кнопка включения правого вращения шпиндельной бабки;
Кнопка включения левого вращения шпиндельной бабки;
Кнопка ”СТОП”;
Выключатель освещения;
Лампа контроля сети;
Тумблер поворота шпиндельной бабки;
Тумблер включения системы охлаждения;
Ручка переключения скоростей;
Ручка переключения подачи инструмента;
Кнопка включения ручной подачи инструмента;
Ручка механизма подач;
Кулачок для настройки глубины сверления;

Квадрат для ручного перемещения сверлильной головки;
Ручка фиксации сверлильной головки;
Регулировочные болты клина сверлильной головки;
Лимб отчета глубины сверления;
Ручка подъема кронштейна стола;
Ручка зажима поворота стола;
Ручка зажима кронштейна стола;
Установочный клин тисков.

Кинематическая схема вертикально-сверлильного станка 2Н125Л

Коробка скоростей вертикально-сверлильного станка 2Н125Л

Коробка скоростей предназначена для сообщения шпинделю 9 различных скоростей, за счет перемещения двух подвижных блоков. Подшипники валов коробки скоростей станка размешены в верхней 1 и нижней 2 плитах, которые стягиваются между собой стяжками 3.

Механизм коробки скоростей приводится во вращательное движение от электродвигателя через эластичную предохранительную муфту и зубчатую передачу.

Вал 4 имеет форму гильзы, шлицевое отверстие передает вращательное движение шпиндельной бабки станка.

Переключение подвижных блоков шестерен осуществляется с помощью одной рукоятки, которая имеет три фиксированных положения по окружности и вдоль оси.

Ручка 6 размещена на лицевой поверхности сверлильной головки, через шестерню 7 и круговую рейку 8 осуществляет перемещение 2 штанг 9 и 10, на котором размещены вилки переключения подвижных блоков.

Коробка подач вертикально-сверлильного станка 2Н125Л

Коробка подач сверлильного станка расположена в отдельном литом корпусе 1 и состоит из трехвалового механизма.

Вращение коробки подач станка осуществляется через шестерни 5, расположенные на гильзе 4 коробки скоростей.

На первом валу коробки подач сидит подвижная тройчатка 3. С помощью нее подается 3 автоматические подачи на шпиндельную бабку.

Переключение подвижных блоков осуществляется ручкой 4, которая с помощью шестерен 5 перемещает вилку 6, которая в свою очередь переключает подвижные блоки.

Фиксация подвижного блока шестерен производится с помощью фиксации ручки 4 и шарикового фиксатора, расположенного в вилке 6. На выходном валу коробки подач станка установлена шестерня 7, передающая крутящий момент червяку механизма подач.

Сверлильная головка вертикально-сверлильного станка 2Н125Л

Сверлильная головка сверлильного станка представляет собой чугунный корпус, в котором смонтированы все основные узла оборудования: коробка подач, скоростей, шпиндельная бабка и механизм подач.

Все узлы, кроме механизма подач собираются отдельно и крепятся к сверлильной головке.

Механизм подач состоит из:

Червячной передачи;
Вала с реечной шестерней;
Лимба со связанными с ним деталями, рукоятки, кулачковые и храповые обгонные муфты.

Механизм подач предназначен для выполнения различных функций, а именно:

Ручной подвод режущего инструмента к детали;
Включения и выключение рабочей подачи;
Ручное опережение подачи инструмента;
Ручной отвод шпиндельной бабки вверх.

Техническая характеристика вертикально-сверлильного станка 2Н125Л

Основные параметры	2Н125Л
Наибольший диаметр сверления, мм	25
Размер конуса шпинделя	Морзе 3
Наибольший ход шпинделя, мм	150
Вылет шпинделя, мм	250
Диаметр рабочей поверхности стола, мм	400
Длина обработанной поверхности плиты, мм	435
Ширина обработанной поверхности плиты, мм	560
Наибольшее вертикальное перемещение стола, мм	525
Перемещение стола за 1 оборот рукоятки, мм	1,75
Наибольшее перемещение сверлильной головки, мм	215
Цена деления лимба, мм	1
Вес станка,кг	670

Вертикально-сверлильный станок 2А125
Радиально-сверлильный станок 2А554
Радиально сверлильный станок 2K52

Поделитесь информацией с друзьями в социальных сетях

6 из 6. Оценок: 556.

Технические характеристики сверлильного станка 2Н125Л / Сверлильные станки / Stanok-online.ru

Рубрикатор

Разделы документации

В описании технических характеристик универсального облегченно-упрощенного вертикально-сверлильного станка модели 2Н125Л приводятся следующие параметры:
– Наибольший диаметр сверления;
– Размер конуса шпинделя;
– Наибольший ход шпинделя;
– Вылет шпинделя;
– Расстояние от конца шпинделя до стола;
– Расстояние от конца шпинделя до плиты;
– Диаметр рабочей поверхности стола;
– Длина обработанной поверхности плиты;
– Ширина обработанной поверхности плиты;
– Наибольшее вертикальное перемещение стола;
– Перемещение стола на 1оборот рукоятки;
– Наибольшее перемещение сверлильной головки;
– Перемещение сверлильной головки на 1 оборот рукоятки;
– Перемещение шпинделя на 1 оборот штурвала;
– Цена деления лимба;
– Электродвигатель;
– ТИП;
– Номинальное напряжение;
– Мощность;
– Число оборотов в минуту;

Скачать бесплатно технические характеристики сверлильного станка 2Н125Л
