Вертикально сверлильный станок 2н135
Вертикально-сверлильный станок модели 2Н135
Содержание
Введение…………………………………………………..…
1. Основные технические данные и характеристика
станка 2Н135………………………………………………
2. Схема станка. Устройство и органы управления………………..8
3. Кинематическая схема станка, описание, составление
уравнения кинематического баланса, график частот,
расчёт min и max частоты вращения……………………………….12
4. Эксплуатация и обслуживание станка…………….……………….
Заключение……………………………………………………
Список литературы…………………………………
Введение
Металлорежущие
станки являются основным видом заводского
оборудования, предназначенным для
производства современных машин, приборов,
инструментов и других изделий, поэтому
количество и качество металлорежущих
станков, их техническая оснащенность
в значительной степени характеризуют
производственную мощь страны.
Сверлильные станки предназначены для:
- сверления сквозных и глухих отверстий;
- рассверливание отверстий на больший диаметр;
- нарезания в них резьбы метчиком;
- зенкерование, выполняемое для получения отверстия более высокого квалитета и меньшего параметра шероховатости поверхности;
- растачивание предварительно просверленных отверстий на большой диаметр с помощью расточных пластин, закреплённых на специальных оправках;
- зенкование, выполняемое для образования в основании просверленного отверстия гнёзд с плоским дном под головки винтов и болтов;
- развертывание цилиндрических и конических отверстий, обеспечивающее высокую точность и меньшую шероховатость обрабатываемой поверхности;
- раскатывание отверстий специальными оправками со стальными закаленными роликами или шариками для получения плотной и гладкой поверхности отверстии, а также шероховатости в пределах 0,63—0,080 мкм;
- подрезание (цековка) торцов наружных и внутренних приливов с целью получения ровной поверхности, перпендикулярной оси отверстия;
- вырезание отверстий больших диаметров в листовом материале с помощью специальной оправки с закрепленными в ней резцами;
- протачивание внутренних канавок различной формы специальными оправками с закрепленным режущим инструментом.
Эти операции выполняют сверлами, зенкерами, развертками и другими подобными инструментами. Однако, этими основными видами работ не исчерпываются технологические возможности сверлильных станков, на которых можно, например, развальцовывать пустотелые заклепки, обрабатывать многогранные отверстия, а также выполнять другие операции.
Существуют следующие типы универсальных сверлильных станков:
1 . Одношпиндельные настольно-сверлильные станки для обработки отверстий малого диаметра. Станки широко применяют в приборостроении. Шпиндели этих станков вращаются с большой частотой.
2. Вертикально-сверлильные
станки (основной и наиболее
3. Радиально-сверлильные
станки используют для
На этих станках совмещение
осей отверстий и инструмента достигается
перемещением шпинделя станка относительно
неподвижной детали.
4. Многошпиндельные
сверлильные станки
5. Горизонтально-сверлильные станки для глубокого сверления.
6. Наклонно-сверлильные
станки для получения
К группе
сверлильных станков можно
Основными размерами сверлильных станков являются:
- наибольший условный диаметр сверления,
- размер конуса шпинделя и наибольший его вылет,
- наибольший ход шпинделя, наибольшие расстояния от торца шпинделя до стола и до фундаментной плиты и др.
В зависимости от области применения различают
универсальные и специальные сверлильные
станки.
Находят широкое применение и
специализированные сверлильные станки
для крупносерийного и массового производства,
которые создаются на базе универсальных
станков путем оснащения их многошпиндельными
сверлильными и резьбонарезными головками
и автоматизации цикла работы.
Спектр применения сверлильных станков велик. Они используются в механических, сборочных, ремонтных и инструментальных цехах машиностроительных заводов и в предприятиях малого бизнеса.
1.Основные технические данные и характеристика станка 2Н125
Одним из представителей вертикально-сверлильных станков является станок модели 2Н135.
Станок
является универсальным вертикально-
Агрегатная компоновка
и возможность автоматизации цикла обеспечивают
создание на их базе специальных станков.
Вертикально-сверлильный станок 2Н135 предназначен для выполнения следующих видов работ: сверления, рассверливания, зенкования, зенкерования, развертывания и растачивания отверстий, нарезания резьбы, подрезки торцев ножами.
Наличие на станке механической подачи шпинделя, при ручном управлении циклами работы, допускает обработку деталей в широком диапазоне размеров из различных материалов с использованием инструмента из высокоуглеродистых и быстрорежущих сталей и твёрдых сплавов.
Установленное
на станках электрическое
Станок
используется для работы в условиях
единичного, мелкосерийного и серийного
производства, в ремонтных и сборочных
цехах.
Принцип работы.
Обрабатываемая
деталь устанавливается на столе
станка и закрепляется в машинных
тисках или в специальных
Режущий инструмент, в зависимости от формы его хвостовика, закрепляется в шпинделе станка при помощи патрона или переходных втулок. В соответствии с высотой обрабатываемой детали и длиной режущего инструмента производится установка стола и шпиндельной бабки.
Отверстия могут обрабатываться как ручным перемещением шпинделя, так и механической подачей.
Основные технические данные
Класс точности станка 2Н135
Наименование параметров | Модель 2Н135 |
Наибольший диаметр сверления в стали 45, мм | 25 |
Размеры конуса шпинделя | Морзе 4 |
Расстояние оси шпинделя до направляющих колонны, мм | 300 |
Наибольший ход шпинделя, мм | 250 |
Расстояние от торца шпинделя, мм до стола до плиты |
30-750 700-1120 |
Наибольшее перемещение | 170 |
Перемещение шпинделя за один оборот штурвала, мм | 122, 46 |
Рабочая поверхность стола, мм | 450х500 |
Наибольший ход стола, мм | 300 |
Количество скоростей шпинделя | 12 |
Количество подач | 9 |
Пределы подач, мм/об. | 0,1-1,6 |
Управление циклами работы | ручное |
Мощность двигателя главного движения, кВт | 4,0 |
Габариты станка, мм высота ширина длинна |
2535 835 1030 |
Масса станка, кг | 1200 |
2. Схема станка. Устройство и органы управления
Станина 6 имеет вертикальные направляющие,
по которым перемещается стол (на котором
закрепляют обрабатываемую деталь)
и сверлильная головка 12, несущая шпиндель
10. Инструмент устанавливают в шпинделе,
получающем вращение от электродвигателя
через коробку скоростей 2. Величину вертикального
перемещения шпинделя (подачу) регулируют
с помощью коробки подач 5 или штурвалом.
Вертикально-сверлильный станок мод. 2Н135: 1 — привод; 2 — коробка скоростей; 4 — насос плунжерный маслянный; 5 — коробка подач; 6 —колонна, стол, плита; 7 — механизм управления скоростями и подачами; 8 — электрошкаф; 9 — электрооборудование; 10 – шпиндель в сборе;11 — система охлаждения; 12 — сверлильная головка.
Основные узлы станка:
Колонна, стол, плита.
Колонна станка представляет собой чугунную отливку. По направляющим колонны типа “ласточкин хвост” вручную перемещаются сверлильная головка и стол. Стол станка имеет три Т-образных паза. На фундаментной плите установлен электронасос, а внутри плиты – резервуар с отстойником для охлаждающей жидкости.
Коробка скоростей и привод.
Коробка скоростей сообщает шпинделю 12 различных частот вращения с помощью передвижных блоков. Опоры валов коробки размешены в двух плитах – верхней и нижней, скрепленных между собой четырьмя стяжками. Коробка скоростей приводится во вращение вертикально расположенным электродвигателем через эластическую муфту и зубчатую передачу. Последний вал коробки – гильза – имеет шлицевое отверстие, через которое вращение передается шпинделю. Через шестерённую пару вращение передается на коробку подач.
Смазка коробки скоростей, как и всех сборочных
единиц сверлильной головки, производится
от плунжерного насоса, закрепленного
на нижней плите.
Работа насоса контролируется
специальным маслоуказателем на лобовой
части подмоторной плиты.
Механизм переключения скоростей и подач.
Переключение скоростей производится рукояткой которая имеет четыре положения по окружности и три вдоль оси, переключение подач осуществляется рукояткой, имеющей три положения по окружности и три положения вдоль оси. Рукоятки расположены на лобовой стороне сверлильной головки. Отсчет включаемых скоростей и подач производится по таблицам.
Коробка подач.
Механизм коробки подач смонтирован в отдельном корпусе и устанавливается в сверлильной головке. За счет перемещения двух тройных блоков шестерен осуществляются девять различных подач. На станках 2Н135 и 2HI35 коробка подач отличается только приводом. Коробка подач смонтирована в расточке верхней опоры червяка механизма подач. На последнем валу коробки посажена муфта, передающая вращение червяку.
Сверлильная головка.
Сверлильная головка представляет собой чугунную отливку коробчатого сечения, в которой монтируется все основные узлы станка: коробка скоростей, коробка подач, шпиндель, механизм подачи, противовес шпинделя и механизм переключения скоростей и подач.
3D модель Сверлильный вертикальный пресс 2Н135 – Промышленный станок
3D модели
Pixelsquid
1 из 18
Используйте клавиши со стрелками
от ASMCGStudio
49 долларов
popover#mouseOver mouseout->popover#mouseOut”>
Покупайте больше, экономьте больше. Получать мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
3D модель промышленный инструменты промышленные инструменты сверлильный станок
3d модель: Станок сверлильный 2Н135, в том случае, если вы ищете хорошую модель для промышленного проекта, то обращаем ваше внимание на достаточно известный и распространенный станок.
Этот станочный агрегат является одним из самых совершенных, который именуется вертикально-сверлильным агрегатом и, как показывает практика, применяется, а также задействован на очень большом круге промышленных предприятий. При создании модели сверлильного станка мы сосредоточились на ее детализации и проработке даже самых мелких элементов, что в целом положительно сказалось на качестве созданной модели. При этом, помимо правильной и узнаваемой формы машины, мы разработали и нанесли современную краску, которая была нанесена на модель.
Этот пункт оказался не менее важным, ведь в процессе визуализации необходимо создать интересную и привлекающую внимание картинку, чего в целом нам удалось добиться на достаточном уровне. На представленных изображениях машины можно наблюдать гармоничное пересечение и взаимодействие цветовой гаммы. Габариты самого сверлильного станка также нами были соблюдены, и такой подход, безусловно, будет важен, чтобы вписать ту или иную модель оборудования в промышленный интерьер для наиболее успешной реализации проекта.
Также обращаем ваше внимание на то, что модель с успехом можно использовать не только как основной элемент, на который делается акцент в сцене, но и как часть индустриального окружения, для массовки.
Corona render использовался для создания превью 3d модели…
Базовые параметры:
Polys: 562831 Verts: 560227
Размеры модели:
длина – 1058 мм ширина – 889 мм высота – 2434 мм
Файл Форматы:
3Ds Max 2012, 2014 — Corona 1.7 (Стандартные материалы сцены + Текстуры)
3Ds Max 2012, 2014 — V-Ray 3.60 (Стандартные материалы сцены + Текстуры) — FBX (Универсальный формат)
OBJ (Универсальный формат)
2н135 бурение оборудование фабрика промышленный промышленность Инструмент машина машины производство мельница прессованный технический инструмент работа
Содержание отчета
Лицензия на 3D-модель: Стандарт
форматы
РОДНОЙ
3д Макс
2014
|
Корона
1.
7
3ds Max 2014 | V-Ray 3.60
3ds Max 2011 | Корона 1.7
3ds Max 2011 | V-Ray 3,60
FBX
OBJ
Доступны бесплатные форматы файлов
ХАРАКТЕРИСТИКИ 3D-МОДЕЛИ
562 831 Полигоны 560 227 Вершины Полигональные
Текстуры Материалы УФ-карта Неперекрывающиеся развернутые UV-файлы
ID продукта: 1808962 31 октября 2021 г.
По ASMCGStudio
79 Товары
С 2021 года
Есть вопросы? Пообщайтесь с нами сейчас.
Круглосуточный чат
- Сверлильный станок
КОЛЛЕКЦИЯ
Промышленные сверлильные станки – Коллекция
По ASMCGStudio
99 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель: Стандарт
3ds Max 2011 V-Ray
3ds Max 2014 Корона
3ds Max 2011 Корона
3ds Max 2014 V-Ray
OBJ
FBX
Текстуры Материалы УФ-карта 1 758 247 Полигоны 1 659 666 Вершины Смешанные развернутые UV-развертки Многоугольный
КОЛЛЕКЦИЯ
Фрезерный станок и гидравлический пресс – Коллекция
По ASMCGStudio
$79
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель: Стандарт
3ds Max 2014 Корона
3ds Max 2011 V-Ray
3ds Max 2014 V-Ray
3ds Max 2011 Корона
OBJ
FBX
Текстуры Материалы УФ-карта 2 175 263 Полигоны 2 087 393 Вершины Смешанные развернутые UV-развертки Многоугольный
КОЛЛЕКЦИЯ
Коллекция станков
По Всафер
219 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель: Стандартный
НАТУРАЛЬНЫЙ 3д Макс 2016 V-Ray 3.6
FBX
Текстуры Материалы УФ-карта 682 240 Полигоны 523 849Вершины Смешанные развернутые UV-развертки Многоугольный
КОЛЛЕКЦИЯ
Коллекция промышленного оборудования
По Ильюйкин
249 долларов
Покупайте больше, экономьте больше. Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель: Стандартный
НАТУРАЛЬНЫЙ 3д Макс 2009 г. V-Ray
3ds Max 2009 г. V-Ray
3ds Max 2009 г. V-Ray
OBJ
3D Studio
FBX
Текстуры Материалы УФ-карта 10 Полигоны 10 Вершины Смешанные развернутые UV-развертки Многоугольная
КОЛЛЕКЦИЯ
НАБОР ЭЛЕКТРИЧЕСКИХ ИНСТРУМЕНТОВ 33 МОДЕЛИ Коллекция
По Ramis_avarec
150 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель: Стандарт
Интеллектуальная собственность, изображенная в этой модели , не связана и не одобрена первоначальными правообладателями и должна использоваться с ограничениями на редакционное использование.
Только для редакционного использования
лицензия#openUpgradeModal”> Обновление лицензии
РОДНОЙ 3д Макс 2012 V-Ray 3.6
3ds Max 2012 Корона
STL
FBX
Другие текстуры
OBJ
Текстуры Материалы УФ-карта 8 662 000 Полигоны 4864 Вершины Только полигональные квадроциклы
КОЛЛЕКЦИЯ
Машиностроение
По Хуанкаратино
55 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель: Стандарт
лицензия#openUpgradeModal”> Обновление лицензии
РОДНОЙ 3д Макс 2016 V-Ray
Текстуры Материалы УФ-карта 345 000 Полигоны 215 000 Вершины Многоугольная
КОЛЛЕКЦИЯ
Универсальная коллекция электроинструментов
По 3d_molier International
249 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель: Стандарт
РОДНОЙ 3д Макс 2012 V-Ray 2.3
Синема 4D R14 Строка сканирования по умолчанию
Maya 2011 Оборудование Maya
3ds Max 2012 По умолчанию Scanline
3D Studio
OBJ
Текстуры Материалы УФ-карта 1 Полигоны 1 Вершины Неперекрывающиеся развернутые UV-развертки Полигональные квадраты/трис-геометрия
КОЛЛЕКЦИЯ
Коллекция 3D-моделей электроинструментов 3
По 3d_molier International
129 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель: Стандарт
Интеллектуальная собственность, изображенная в этой модели , не связана и не одобрена первоначальными правообладателями и должна использоваться с ограничениями на редакционное использование.
Только для редакционного использования
лицензия#openUpgradeModal”> Обновление лицензии
РОДНОЙ 3д Макс 2012 V-Ray 2.3
3ds Max 2012 Строка сканирования по умолчанию
Майя 2011 Maya Hardware
OBJ
Cinema 4D
3D Studio
CheckMate Pro
Текстуры Материалы УФ-карта 1 Полигоны 1 Вершины Неперекрывающиеся развернутые UV-развертки Полигональные квадраты/трис-геометрия
КОЛЛЕКЦИЯ
ВЕРСТАК
По санчисп
20 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель: Стандартный
НАТУРАЛЬНЫЙ Майя 2008 и 19Программное обеспечение Майя по умолчанию
Блендер 2,79б Блендер Рендер
3ds Max 2016 По умолчанию Scanline
FBX
OBJ
Другие текстуры
Текстуры Материалы УФ-карта 28 905 Полигоны 29 182 Вершины Неперекрывающиеся развернутые UV-развертки Многоугольная
КОЛЛЕКЦИЯ
Вудшоп
По торговый центр
60 долларов
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель: Стандарт
лицензия#openUpgradeModal”> Обновление лицензии
Световая волна Другое
3D Studio
OBJ
DXF
Текстуры Материалы УФ-карта 0 Полигоны 0 Вершины Неизвестные развернутые UV-развертки Неизвестная геометрия
КОЛЛЕКЦИЯ
Промышленные инструменты для гаража верстака и сверлильный станок для токарного станка
По ASMCGStudio
$59
Покупайте больше, экономьте больше.
Получать
$
мгновенная экономия при добавлении этого товара в корзину.
Добавить в корзину
Посмотреть подробности
Лицензия на 3D-модель: Стандарт
3ds Max 2011 Корона
3ds Max 2011 V-Ray
3ds Max 2014 Корона
3д Макс 2014 V-Ray
FBX 2012 Другое
OBJ 2012 Другое
Текстуры Материалы УФ-карта 3 027 309 Полигоны 2 838 014 Вершины Смешанные развернутые UV-развертки Многоугольная
ВЫБЕРИТЕ РАСШИРЕННУЮ ЛИЦЕНЗИЮ
Стандартная защита (включена)
- 10 000 долларов США в виде правовой защиты (компенсации)
Агентская лицензия (+$429,00)
- Неограниченная юридическая защита (компенсация)
- Отказ от судебного запрета
- Назначаемые права модели
Корпоративная лицензия (+$229,00)
- 1 000 000 долларов США в виде правовой защиты (компенсации)
- Отказ от судебного запрета
- Назначаемые права модели
Лицензия на малый бизнес (+$99,00)
- 250 000 долларов в виде правовой защиты (компенсация)
- Назначаемые права модели
Подробнее о расширенных уровнях лицензии см.
или свяжитесь с нами по адресу [email protected].
Уже являетесь корпоративным клиентом Shutterstock? Свяжитесь с агентом службы поддержки продаж Shutterstock, чтобы обсудить
добавление 3D.
Добавить в корзину
Технический специалист и подсказки для å velge
Маска для вертикального бурения, которая может использоваться в различных местах и распределяться. I Tillegg er Det Mulig å gjøre detaljene perfekt justert justert av ulik диаметр. Я industrielle foretak med hjelp av disse enhetene er engasjert i threading. Dette er best egnet ulike utfreste deler. I sin tur kan spindelen arbeide med stål og støpejern overflater. Я Tillegg кан дю gjøre kutte Boltene фра ikke-jernholdige metaller.
Аппарат Дрель
Для вертикальной буровой маски
. Nedenfor som er en egen boks. Den kan brukes сезам å endre hastigheten på enheten. Поддержка плунжерного насоса коробки. Plassert над шпинделен matesystemet. Så эр Det en пластины сом stykket эр Satt сезам å arbeide.
Den elektriske motoren til maskinen er i et spesielt skap. Til sin rett, det er et kjølesystem. For å styre enheten gir en masse Knapper og Knotter.
Kjølesystemet omfatter en separat ventil, som er plassert i den øvre del av maskinen. Hvis дю Виль flytte tabellen хар и др Håndtak. I dette tilfellet, vil maskinen hodet også flytte. Den strømbryteren er plassert på den siden av enheten. Det inkluderer også en spak для å dreie spindelen. Скорость, я грех, slår де enkelte болтер. Для отсечения behandling dybde er anordnet i mekanismen lem. Blant annet fremheve bryter pumpe. Det er plassert på bunnen av Boremaskinen. Для å kontrollere dybden av kuttet er kammen. Automatisk реверсирует активные драйверы. Для дрейфа av materen, en separat spak. Skjema вертикальная расточная маска er vist nedenfor.
Hvordan velge en Drill trykk?
Først bør vi definerer den funksjonelle delen av maskinen. Vanligvis Produsenter Produsere Universell Modell для проката, бурения и распространения.
Enhetsstrømforbruket skal være mindre enn 600 ватт. I dette tilfellet er maskinen spenning annerledes. Покровитель er installert я området от 1 до 16 мм. spindel kjegler er laget av forskjellige klasser, og er valgt hver for seg. Hans avgang må være минимальный диаметр до 170 мм. Соледы frihjul størrelse bør være omtrent 80 мм. Generelt, kan spindelen lett justeres. Den minste avstand mello seg og bordet er lik gjennomsnittet av 510 мм. Максимальное увеличение может быть увеличено до 700 мм.
Табелл маскирует эр форскжеллиге стёррелсер, авхенгиг ав модели. Den gjennomsnittlige длина и ширина до 300 мм. I dette tilfellet basen bør ikke være mindre enn 400 til 300 мм. Den gjennomsnittlige диаметр колонны до 70 мм. Antall hastigheter i mekanismen avhenger av maskinen. Det er vanligvis ca 12 plasser. I dette turtallsområdet som strekker 180-2500 в минуту. Det siste du bør ta hensyn сезам Т-образный паз сверлильные маски. Det bør ikke være noen defekter. Den gjennomsnittlige vekten av apparatet er rundt 60 кг.
Lengden av modellen bør være omtrent 900 мм, бредде – 500 мм, ог хойден – 300 мм. Я Dette tilfellet эр дет Bedre å ikke ги преферансе сезам kompakte maskiner. Gjennomsnittsprisen для изучения английского языка до 300 человек. Гни.
Маскинер меркеваре “ПРОМ”
Общий маскирующий инвертор (вертикальный) Селекторный набор “ПРОМ” может быть выбран отдельно для положительной стороны. Разделить, кан дю мерке ан бог rotasjonshastighet. Я Tillegg har mange modeller er det mulig å velge spindelen retning. I dette tilfellet gjør den vanlige kjedelige arbeidet ganske behagelig. Med hjelp av den lem kan være meget nøyaktig styring av anordningen hodet. Hastighetsendringer ganske greit. Я Tillegg хар selskapet “Пром” legger магазин вект по sikkerhet. For dette ble det gjort svært svært solid ramme. Samtidig alle de viktige mekanismene er godt skjult. Prisene er lave, så de tilgjengelige verktøy “skli” nesten alle.
Egenskaper Model “Prom 2 H-125”
Вертикальное буровое оборудование, предназначенное для определенных условий: питание – 400 В, мощность – 600 Вт.
Vi bør også nevne kassetten. Den er laget av stål og er я стою до å motstå tunge belastninger. Сверло мелкое, диаметром до 16 мм. Шпиндель конусный har en classe med “MK”. I denne avreise hastighet er 170 мм. Шпиндель er 100 мм. Австанден мелом с ветчиной и борде – 510 мм. Максимальное количество шпинделей 710 мм.
Стол эрганский твердый. Длина тела и ширина 255 мм. Базовые размеры кожи – 480 х 270 мм. I sin tur, er kolonnediameter på 73 мм. Hastigheter i modellen har 12. Den første overføringen kan du gjøre и др минимум av 180 omdreininger в минуту. Максимальная скорость до 2700 об/мин. Общая высота для буровых масок – 1050 мм. Dessuten er dens vekt 59 кг. Вертикально-сверлильный станок Egnede “2н125” лучше всего подходит для мелкосерийного производства. sin verdi i marketet er rundt 280 000. gni.

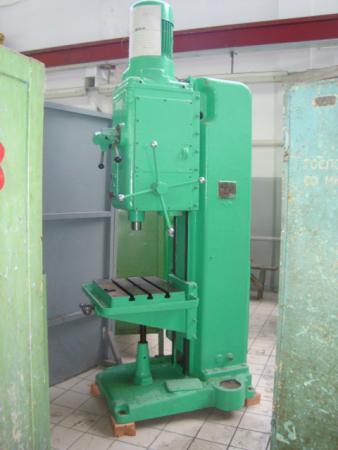

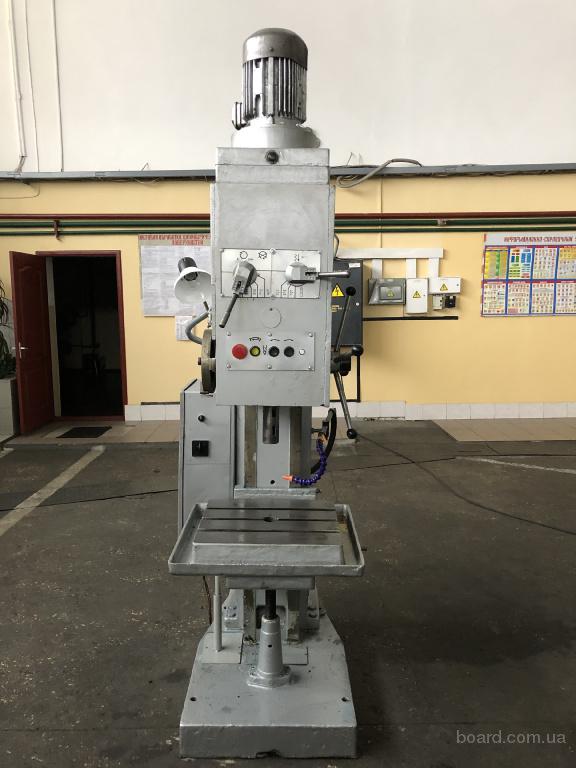

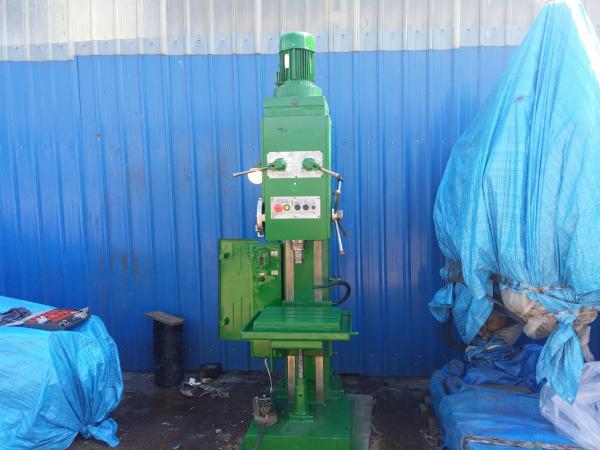

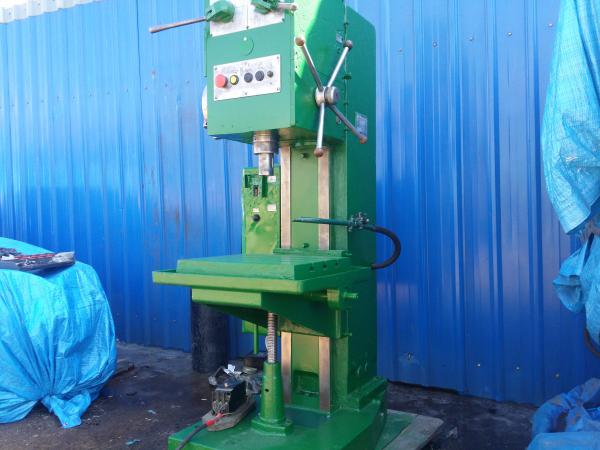

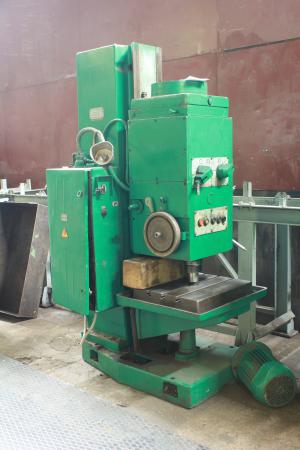

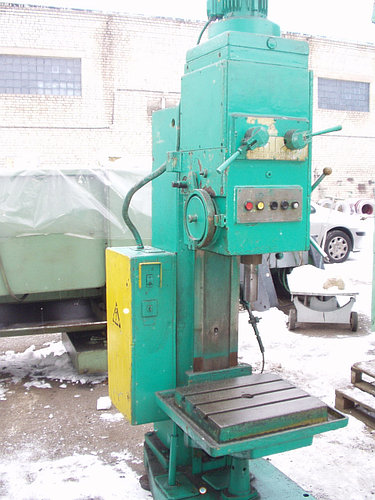

Hva Skiller Maskinen “Prom 2H-135”?
Вертикально-сверлильный станок “2н135” идеально подходит для рабочих операций. Я стою до тех пор, пока не выйду из корпуса. Når denne rotasjonshastighet эр nådd эр дет магазин.
Styreenheten er montert på maskinen kvalitet. шпиндель хелнингсвинкель кан летт Justeres. Spenningen av maskinen er 230 V. I dette tilfelle, er strømforbruket 750 параметр ватт. Максимальный диаметр отверстия до 16 мм до упора. Конус шпинделя MK хар-класса. Til bordet er det i stand to å komme nær maximal avstand 470 мм. Максимальное расстояние разделения шпинделя 680 мм. Табелен и буровая маска 300 er montert ved 300 мм.
Колонна с диаметром 73 мм. Takt som i den forrige modellen, levert av produsenten 12. Du kan jobbe minst 180 omdreininger per minutt. Максимальная скорость 2740 об/мин. Общая длина тела по отношению к маске – 1065 мм. Индексы выдвижения 195 мм. I sin tur, er spindelen reise 80 мм. База имеет большую ширину от 485 до 275 мм. Общий вес анорднинга 66 кг. Oppsummering, кан ви си на денне modellen эр ikke godt egnet для массового производства. Det er denne vertikale рассверливая маска (markedspris) за 330 000. Gni.
Maskiner av “Mako”
“Mako” – et russisk selskap, som i lang tid engasjert i produksjon av разнообразный utstyr.
Det hun også til salgs (вертикальное бурение). Som regel er de konstruert utelukkende для обработки av корпуса и skjæring av metalldeler. Stasjonære PC-er på deres maskiner er ganske stor. Bredden av styresporet fra dem er 18 мм. Framveksten av bordet er mulig til en høyde på 300 мм. Конус шпинделя Морзе брусчатка класс. Flytte Quill dem ganske vanskelig. Frekvensområdet er et bred. Индикатор аксиальной крафт-бумаги на шпинделе er lik N. 15 000 Antal omganger av modellene tilgjengelig 9. monteringshodet er bevegelig i en avstand до 170 мм. Масса стыккета для арбейдов kan ikke veie mer enn 600 кг. Den gjennomsnittlige vekten av maskinen (vertikalboring) har omtrent 1500 кг.
Удлинитель поверх маски “Mako 2S123”
Стойка для плоской поверхности от 500 до 500 мм. Den максимальный диаметр сверления 32 мм. Соленые эр дет mulig å лаге и др корпуса в минст 3 мм. Antall T-formede spor 3. Dent bredden av styre рычаги av mekanismen er 20 мм. Шпинделен может быть отделен от борта до высоты 750 мм.
Heve basen er mulig bare на 300 мм. Стандартный шпиндель с колонной диаметром 250 мм.
Конусный набор в классе “Морзе”. Å bevege den bevegelige hylse bæres på maskinen i en avstand på ikke mer enn 20 мм. Dreiemomentet er 400 Нм. Максимальное количество крафт-бумаги на шпинделе равно 15 000 Н. Механические узлы и агрегаты имеют мощность 9 кВт. Бореходет может быть увеличен до 170 мм. Barrene som veier mer enn 600 кг, kan an anvendes. Vekt av maskinen når den er montert er 1500 кг.
Модельлен “Хольцмен”
“Хольцмен” – на украинском рынке. Selskapet har nylig startet produksjonen boremaskiner, så et stort utvalg ikke tilbyr. Generelt, де fleste av modellene хар стандартный funksjoner ог samtidig ikke Skiller Seg UT. Blant svakhetene может заметки ан større Verdi På Maskinene. Spindler i høy kvalitet enheter er installert, og de har ingen klager. Men mekanismen av kontroll er ganske ubehagelig. Dette er hovedsakelig på grunn av maskinbordet. Skråningen дет эр svært liten, så jobber med mange detaljer er det ingen mulighet.
Total produsenten gir bare tre trinn auto. Resten av egenskapene til konvensjonelle maskiner.
Funksjoner “Holzmen B-183”
Расход по вертикали (таблица) на 400 В. Значение номинального эффекта 1 кВт. Максимальная мощность, которую может производить опп до 1,5 кВт. Boreområdet er ganske разводят. Нарезание резьбы может быть диаметром до 20 мм. шлакозатяжка 160 мм. Максимальное расстояние от шпинделя до 350 мм. Tilførsel foretas ved toppen на 320 мм. Helningen av tabellen er mulig opp до 45-классника до venstre og høyre. Я детте tilfelle кан Hode også endre posisjon.
Конус шпинделя “MK” класса ligger i modellen. Endre omdreininger utført av utstyret. Det begått minst 70 omdreininger per minutt ved min hastighet. Максимальная скорость может достигать 2600 об/мин. Hastigheter i bormaskinen gir 12 auto serien er ganske bred. Всего 3 грейдера, стандартный диаметр 120 мм. Размер большого размера – от 500 до 450 мм. Основание шплитом средней длины на 12 мм. Avkjøling i modellen gitt.
