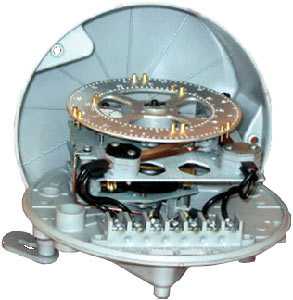

Реле времени 2РВМ, механическое реле

Параметры	Значения
Напряжение питания	~ 220
Суточный ход (при температуре окружающего воздуха 20°С )	не более ± 2 мин
Температурный коэффициент изменения суточного хода на 1°С	в сутки ± 2 с
Резерв хода при перерывах электропитания	48 ч
Характеристика I программы: – количество отверстий на внешней окружности программного диска – цена деления – минимальная продолжительность команд или пауз	96 15 мин 30 мин
Характеристика II программы: – количество отверстий на внутренней окружности программного диска – цена деления – минимальная продолжительность команд или пауз – продолжительность цикла программ	72, 20 мин, 40 мин 24 ч
Точность моментов переключения в обеих программах .	± 5 мин
Число контактных пар в каждой программе	1
Контактное давление	0,3…0,5 Н
Максимальный допустимый ток через контакты, AС220В	15А
Максимальный допустимый ток через контакты, ДС12…220В	1,5А
Крепление	в трех точках в вертикальном положении
Диапазон рабочих температур	от -20…+50°С
Комплект поставки	программное реле времени; штифты для программирования; винты для присоединения электрических проводов; паспорт; техническое описание и инструкция по эксплуатации
Габаритные размеры	160(Ш) x 180(В) x 125(Г) мм
Масса	не более 2 кг
Современный аналог реле времени 2РВМ, смотреть замена реле 2РВМ.

www.110volt.ru

Реле времени 2РВМ

Реле времени 2РВМ предназначено для автоматического управления двумя независимыми электрическими цепями путем замыкания и размыкания этих цепей повторяющимся посуточным программам. Две независимые программы задаются при помощи установки штифтов в соответствующие резьбовые отверстия программного диска. Программный диск приводит во вращение суточная ось часового механизма. Реле времени 2РВМ с часовым – работает за счет пружины, которая заводится под действием электромагнита и контакты реле срабатывают только после того, как анкерный механизм отсчитает время, выставленное на шкале, обеспечивает выдержку времени от 0,1 до 20 с, с точностью срабатывания 10 % от уставки (установки).

Работа реле времени 2РВМ

Реле также имеет и нерегулируемые, мгновенные контакты, которые связаны с якорем электромагнита. Реле надежно работают при напряжении до 0,85 Uн.

Реле времени крепят к стенке в трех точках в вертикальном положении; допустимое отклонение от вертикали ±10°. Реле предназначено для работы при температуре окружающей среды -20…+50°С и относительной влажности до 80 %.

Подготовка к работе и пуск 2РВМ

Надежно закрепить реле времени, затем сняв крышку, заземлить механизм реле контакт « Земля », подсоединить к контактам «~220 В» к обесточенной сети 220 В.

К контактам реле 2РВМ «I прогр.» и «II прогр.» подключить нагрузку, затем установить необходимую программу путем ввинчивания штифтов в соответствующие резьбовые отверстия программного диска. Неиспользованные штифты реле завернуть в мягкую бумагу и уложить в углубление в основании корпуса, повернуть программный диск по часовой стрелке вручную, при этом программный должен плавно без заеданий переводить звездочки обеих программ.

Закрыть крышку реле 2РВМ, подать питание на реле, через 10-15 минут отключить питание ~220 В, открыть крышку реле, вращая по часовой стрелке установить диск шкалы минут и программный диск на текущее время по соответствующим указателям, поставить рычаг на кожухе приставного хода в положение «пуск». Закрыть крышку реле – подать питание ~220 В.

Технические характеристики реле времени 2РВМ

Параметры	Значения
Напряжение питания	~ 220
Суточный ход (при температуре окружающего воздуха 20°С )	не более ± 2 мин
Температурный коэффициент изменения суточного хода на 1°С	в сутки ± 2 с
Резерв хода при перерывах электропитания	48 ч
Характеристика I программы: – количество отверстий на внешней окружности программного диска – цена деления – минимальная продолжительность команд или пауз	96 15 мин 30 мин
Характеристика II программы: – количество отверстий на внутренней окружности программного диска – цена деления – минимальная продолжительность команд или пауз – продолжительность цикла программ	72, 20 мин, 40 мин 24 ч
Точность моментов переключения в обеих программах .	± 5 мин
Число контактных пар в каждой программе	1
Контактное давление	0,3…0,5 Н
Максимальный допустимый ток через контакты, AС220В	15А
Максимальный допустимый ток через контакты, ДС12…220В	1,5А
Крепление	в трех точках в вертикальном положении
Диапазон рабочих температур	от -20…+50°С
Комплект поставки	программное реле времени; штифты для программирования; винты для присоединения электрических проводов; паспорт; техническое описание и инструкция по эксплуатации
Габаритные размеры	160(Ш) x 180(В) x 125(Г) мм
Масса	не более 2 кг
Современный аналог реле времени 2РВМ – Электромеханический таймер CRONO QRDD.

Схема подключения реле времени 2РВМ, конструкция

malahit-irk.ru

Принцип работы реле 2РВМ

Реле 2РВМ представляет собой электромеханический прибор с приводом от часового механизма. Принцип работы реле заключается в том, что суточная ось часового механизма приводит во вращение программный диск, который управляет переключением электрических контактов.

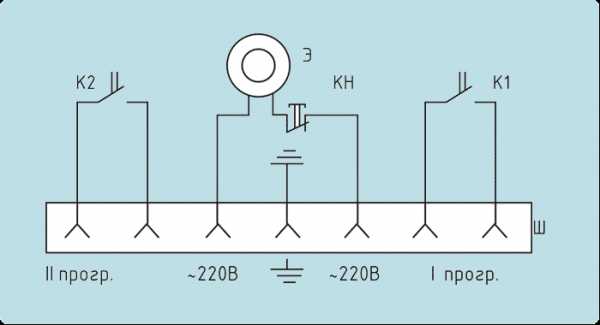

Рисунок 1 – Схема электрическая принципиальная реле 2РВМ

К1 – контакты I программы, К2 – контакты II программы, Э – электродвигатель синхронный, левое вращение, КН – микровыключатель ЕИ6.721.000ТУ

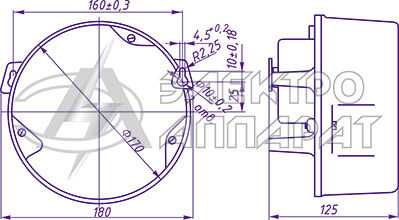

Рисунок 2 – Установочные размеры реле 2РВМ

Рисунок 3 – Схема кинематическая реле 2РВМ

1 – часовой регулятор; 2, 9, 15, 16 – зубчатые передачи; 3 – индекс минут; 4 – ось 1 об/ч; 5 – шкала минут; 6 – программный диск; 7 – индекс часов; 8 – ось об/сутки 10 – пружина часового механизма; 11, 12, 13 – винтовой дифференциальный механизм включения электродвигателя для подзавода пружины; 14 – микровыключатель; 17 – микродвигатель; 22, 23 – контактные пружины; 19, 20, 21 – поворотный кулачковый механизм; 18 – шрифт для программирования.

Порядок работы реле 2РВМ

Подготовка к работе и пуск:

установить реле;
снять крышку;
заземлить механизм реле контакт;
подключить реле через контакты «~220 В» к обесточенной сети 220 В;
подключить к контактам реле «I прогр.» и «II прогр.» обесточенные цепи «потребителя»;

установить программы путем ввинчивания штифтов в соответствующие резьбовые отверстия программного диска;
неиспользованные штифты завернуть в мягкую бумагу и положить в углубление основания корпуса;повернуть программный диск вручную по часовой стрелке, при этом программный диск вручную по часовой стрелке, при этом программный диск должен плавно без заеданий переводить звездочки обеих программ;закрыть крышку реле;
подать питание от сети 220 в на контакты ~220 В;
через 10-15 минут отключить питание ~220 В;открыть крышку реле;вращением по часовой стрелке установить диск шкалы минут и программный диск на текущее время по указателям;поставить рычаг на кожухе приставного хода в положение «пуск»;
закрыть крышку реле;подать питание в цепи «потребителя» и питания ~220 В.

Внимание! Перед снятием крышки реле при корректировке хода часового механизма и при изменении программ ОБЯЗАТЕЛЬНО ОБЕСТОЧИВАТЬ ЦЕПИ «ПОТРЕБИТЕЛЯ» И ПИТАНИЯ ~220 В.

При утере винта крепления контактов замену можно осуществить только на винт с длиной стержня не более 12 мм.

www.elaparat.ru

Программное реле времени 2РВМ – Описание и технические характеристики реле

Реле времени программное 2РВМ
Паспорт
1989 год

В связи с постоянной работой по совершенствованию реле времени программного 2РВМ, повышающей его надежность и улучшающей условия эксплуатации, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем паспорте.
Подготовка к работе и пуск реле 2РВМ:
– установить реле на панель;
– снять крышку;
– заземлить механизм реле через контакт «┴»;
– подключить реле через контакты «~220 В» к обесточенной сети 220 В;
– подключить к контактам реле «I прогр.» и «II прогр.» обесточенные цепи «потребителя»;

– установить программы путем ввинчивания штифтов в соответствующие резьбовые отверстия программного диска;
– неиспользованные штифты завернуть в мягкую бумагу и положить в углубление основания корпуса;
– повернуть программный диск вручную по часовой стрелке, при этом программный диск должен плавно без заеданий переводить звездочки обеих программ;
– закрыть крышку реле;
– подать питание от сети 220 В на контакты ~220 В;
– через 10-15 минут отключить питание ~220 В;
– открыть крышку реле;
– вращением по часовой стрелке установить диск шкалы минут и программный диск на текущее время по указателям;
– поставить рычаг на кожухе приставного хода в положение «пуск»;
– закрыть крышку реле;
– подать питание в цепи «потребителя» и питания ~220 В.
Для корректировки хода часового механизма в процессе эксплуатации необходимо:
– снять крышку реле;
– при отставании показания механизма от истинного времени регулятор приставного хода повернуть в сторону знака «+», при опережении – в сторону знака «-»;
– закрыть крышку реле.
При эксплуатации реле 2РВМ необходимо не реже одного раза в год производить осмотр узлов, удаление пыли, смазку трущихся деталей. Контактные группы, профиль кулачка и микропереключатель смазке не подлежат. Для смазки рекомендуется применять масло МН-45 ГОСТ 8781-71 для деталей приставного хода и масло 132-07 ТУ 6-02-897-78 для остальных деталей.
Проверку и чистку электрических контактов производить не реже одного раза в полгода. Для проверки и чистки электрических контактов можно снять плату с контактами, отвернув 3 винта крепления платы.

Содержание

1. Назначение
2. Технические характеристики
3. Комплект поставки
4. Принцип работы реле 2РВМ
5. Порядок работы
6. Техническое обслуживание
7. Характерные неисправности и методы их устранения
8. Свидетельство о приемке
9. Гарантийные обязательства
10. Сведения о рекламациях
11. Правила хранения и транспортирования
12. Данные о сроке ввода реле в эксплуатацию
Приложение 1. Сведения о содержание драгоценных металлов
Приложение 2. Ведомость цветных металлов , содержащихся в изделии 2РВМ
Рисунок 1. Схема электрическая принципиальная
Рисунок 2. Установочные размеры
Рисунок 3. Схема кинематическая
Рисунок 4. Схема подключения

museumrza.ru

Реле времени программное 2РВМ

Программное реле времени 2РВМ предназначено для автоматического управления двумя независимыми электрическими цепями путем коммутации этих цепей по временным программам с повторяющимся суточным циклом. Задание программ осуществляется установкой шрифтов в соответствующие резьбовые отверстия программного диска.

Условия эксплуатации

температура окружающего воздуха от минус 20 до плюс 50°С;
относительная влажность до 80% при температуре 25°С.

Технические данные реле 2РВМ

Питание реле 2РВМ – переменный ток напряжением (220+22 -33)В частотой 50 Гц.

Суточный ход при температуре окружающего воздуха (20±5)°С не более ±2 мин.

Температурный коэффициент суточного хода не более 2с/1°С.

Резерв хода при перерывах электропитания 24 ч.

Суммарное время работы двигателя в течение суток 4 мин.

Потребляемая мощность двигателя не более 4 Вт. Средняя потребляемая мощность 0,4 Вт.

Количество независимых программ – 2.

Характеристика I программы:

число отверстий на внешней окружности программного диска – 96, цена деления – 15 мин;
минимальный интервал времени между двумя смежными командами 30 мин.

Характеристика II программы:

число отверстий на внутренней окружности программного диска – 72;
цена деления – 20 мин;минимальный интервал времени между двумя смежными командами – 40 мин.

Продолжительность цикла программ – 24 ч.

Погрешность выдачи команд без учета суточного хода не более ±5 мин.

Характеристика цепей управления:

число контактных пар в каждой программе – 1;
контактное давление не менее 0,5 Н;
максимальная сила переменного тока частотой 50 Гц через одну контактную пару при напряжении 220 В – 15 А;
максимальная сила постоянного тока при напряжении от 12 до 220 В – 1,5 А.

Масса не более 1,5 кг.

Габаритные размеры не более 180х175х125 мм.

www.elaparat.ru

2РВМ реле времени | ТОВ “ЕЛЕКТРОПРОМОПТ”

Реле времени 2РВМ предназначено для автоматического управления двумя независимыми электрическими цепями путем замыкания и размыкания этих цепей повторяющимся посуточным программам.
Две независимые программы задаются при помощи установки штифтов в соответствующие резьбовые отверстия программного диска. Программный диск приводит во вращение суточная ось часового механизма.
Реле времени 2РВМ — работает за счет пружины, которая заводится под действием электромагнита и контакты реле срабатывают только после того, как анкерный механизм отсчитает время, выставленное на шкале, обеспечивает выдержку времени от 0,1 до 20 с, с точностью срабатывания 10 % от уставки (установки).

Работа реле времени 2РВМ с замедлителем в виде анкерного механизма происходит в следующем порядке. При подаче напряжения на электромагнит якорь заводит пружину, под действием которой приводится в движение механизм реле. Контакты реле связаны с анкерным механизмом и приходят в движение лишь после того, как анкерный механизм отсчитает определенное время.

Подготовка к работе и пуск 2РВМ.

К контактам реле 2РВМ «I прогр.» и «II прогр.» подключить нагрузку, затем установить необходимую программу путем ввинчивания штифтов в соответствующие резьбовые отверстия программного диска.

Неиспользованные штифты реле завернуть в мягкую бумагу и уложить в углубление в основании корпуса, повернуть программный диск по часовой стрелке вручную, при этом программный должен плавно без заеданий переводить звездочки обеих программ.

Закрыть крышку реле 2РВМ, подать питание на реле, через 10-15 минут отключить питание ~220 В, открыть крышку реле, вращая по часовой стрелке установить диск шкалы минут и программный диск на текущее время по соответствующим указателям, поставить рычаг на кожухе приставного хода в положение «пуск». Закрыть крышку реле — подать питание ~220 В.

Технические данные 2РВМ.
Питание реле – переменный ток напряжением (220⁺²²-33)В частотой 50 Гц.
Суточный ход при температуре окружающего воздуха (20±5)°С не более ±2 мин.
Температурный коэффициент суточного хода не более 2с / 1°С.
Резерв хода при перерывах электропитания 24 ч.
Суммарное время работы двигателя в течение суток 4 мин.
Потребляемая мощность двигателя не более 4 Вт. Средняя потребляемая мощность 0,4 Вт.
Количество независимых программ – 2.

Характеристика I программы:
число отверстий на внешней окружности программного диска – 96, цена деления – 15 мин;минимальный интервал времени между двумя смежными командами 30 мин.

Характеристика II программы:
число отверстий на внутренней окружности программного диска – 72; цена деления – 20 мин; минимальный интервал времени между двумя смежными командами – 40 мин.

Продолжительность цикла программ – 24 ч.
Погрешность выдачи команд без учета суточного хода не более ±5 мин.

Характеристика цепей управления:
— число контактных пар в каждой программе – 1;
— контактное давление не менее 0,5 Н;
— максимальная сила переменного тока частотой 50 Гц через одну контактную пару при напряжении 220 В – 15 А;
— максимальная сила постоянного тока при напряжении от 12 до 220 В – 1,5 А.

Масса не более 1,5 кг.
Габаритные размеры не более 180х175х125 мм.
Реле представляет собой электромеханический прибор с приводом от часового механизма. Принцип работы реле заключается в том, что суточная ось часового механизма приводит во вращение программный диск, который управляет переключением электрических контактов.
К1 – контакты I программы, К2 – контакты II программы, Э – электродвигатель синхронный, левое вращение, КН – микровыключатель ЕИ6.721.000ТУ

Подготовка к работе и пуск:
установить реле; снять крышку; заземлить механизм реле контакт « »; подключить реле через контакты «~220 В» к обесточенной сети 220 В; подключить к контактам реле «I прогр.» и «II прогр.» обесточенные цепи «потребителя»; установить программы путем ввинчивания штифтов в соответствующие резьбовые отверстия программного диска; неиспользованные штифты завернуть в мягкую бумагу и положить в углубление основания корпуса; повернуть программный диск вручную по часовой стрелке, при этом программный диск вручную по часовой стрелке, при этом программный диск должен плавно без заеданий переводить звездочки обеих программ; закрыть крышку реле; подать питание от сети 220 в на контакты ~220 В; через 10-15 минут отключить питание ~220 В; открыть крышку реле; вращением по часовой стрелке установить диск шкалы минут и программный диск на текущее время по указателям; поставить рычаг на кожухе приставного хода в положение «пуск»; закрыть крышку реле; подать питание в цепи «потребителя» и питания ~220 В.

При утере винта крепления контактов замену можно осуществить только на винт с длиной стержня не более 12 мм.

www.electropromopt.ho.ua

Реле времени РВМ

Реле времени 2РВМ
2РВМ предназначено для автоматического управления двумя независимыми электрическими цепями путем замыкания и размыкания этих цепей повторяющимся посуточным программам.
Две независимые программы задаются при помощи установки штифтов в соответствующие резьбовые отверстия программного диска. Программный диск приводит во вращение суточная ось часового механизма.
Реле времени 2РВМ с часовым – работает за счет пружины, которая заводится под действием электромагнита и контакты реле срабатывают только после того, как анкерный механизм отсчитает время, выставленное на шкале, обеспечивает выдержку времени от 0,1 до 20 с, с точностью срабатывания 10 % от уставки (установки).

Работа реле времени с замедлителем в виде анкерного механизма происходит в следующем порядке. При подаче напряжения на электромагнит якорь заводит пружину, под действием которой приводится в движение механизм реле. Контакты реле связаны с анкерным механизмом и приходят в движение лишь после того, как анкерный механизм отсчитает определенное время.
Реле также имеет и нерегулируемые, мгновенные контакты, которые связаны с якорем электромагнита. Реле надежно работают при напряжении до 0,85 Uн.
Реле времени крепят к стенке в трех точках в вертикальном положении; допустимое отклонение от вертикали ±10°. Реле предназначено для работы при температуре окружающей среды -20…+50°С и относительной влажности до 80 %.
Подготовка к работе и пуск 2РВМ
Надежно закрепить реле времени, затем сняв крышку, заземлить механизм реле контакт « Земля », подсоединить к контактам «~220 В» к обесточенной сети 220 В.
К контактам реле 2РВМ «I прогр.» и «II прогр.» подключить нагрузку, затем установить необходимую программу путем ввинчивания штифтов в соответствующие резьбовые отверстия программного диска.
Неиспользованные штифты реле завернуть в мягкую бумагу и уложить в углубление в основании корпуса, повернуть программный диск по часовой стрелке вручную, при этом программный должен плавно без заеданий переводить звездочки обеих программ.
Закрыть крышку реле 2РВМ, подать питание на реле, через 10-15 минут отключить питание ~220 В, открыть крышку реле, вращая по часовой стрелке установить диск шкалы минут и программный диск на текущее время по соответствующим указателям, поставить рычаг на кожухе приставного хода в положение «пуск». Закрыть крышку реле – подать питание ~220 В.

Технические характеристики реле времени 2РВМ

Параметры	Значения
Напряжение питания	~ 220
Суточный ход (при температуре окружающего воздуха 20°С )	не более ± 2 мин
Температурный коэффициент изменения суточного хода на 1°С	в сутки ± 2 с
Резерв хода при перерывах электропитания	48 ч
Характеристика I программы: – количество отверстий на внешней окружности программного диска – цена деления – минимальная продолжительность команд или пауз	96 15 мин 30 мин
Характеристика II программы: – количество отверстий на внутренней окружности программного диска – цена деления – минимальная продолжительность команд или пауз – продолжительность цикла программ	72, 20 мин, 40 мин 24 ч
Точность моментов переключения в обеих программах .	± 5 мин
Число контактных пар в каждой программе	1
Контактное давление	0,3…0,5 Н
Максимальный допустимый ток через контакты, AС220В	15А
Максимальный допустимый ток через контакты, ДС12…220В	1,5А
Крепление	в трех точках в вертикальном положении
Диапазон рабочих температур	от -20…+50°С
Комплект поставки	программное реле времени; штифты для программирования; винты для присоединения электрических проводов; паспорт; техническое описание и инструкция по эксплуатации
Габаритные размеры	160(Ш) x 180(В) x 125(Г) мм
Масса	не более 2 кг
Современный аналог реле времени 2РВМ, смотретьзамена реле 2РВМ.

Схема подключения реле времени 2РВМ, конструкция
