2С125 станок вертикально сверлильный
Настольный вертикально-сверлильный станок 2С125: характеристики, паспорт
Входящий в группу металлорежущего оборудования, вертикально-сверлильный станок типа 2С125 предназначен для выполнения любых сверлильных работ. При помощи станка можно выполнять сверление и развертывание отверстий, нарезание резьбы, зенкование и зенкерование. Простая конструкция, малый вес определяют область применения вертикально-сверлильного станка в условиях мелкосерийного производства, ремонтных мастерских и в индивидуальной деятельности. Также, несмотря на простоту, данный станок может применяться и на крупных предприятиях. Рабочий инструмент из быстрорежущей стали и твердосплавных материалов позволяет производить обработку различных конструкционных материалов, как металлических, так и неметаллических, в большом диапазоне геометрических размеров.
Вертикально-сверлильный станок 2С125
Характеристики
Станок вертикально-сверлильный 2С125 имеет реверсивный электродвигатель переменного тока промышленной частоты 50 Гц, что повышает возможности по обработке материала, особенно при нарезании резьбы машинными метчиками.
Основные технические характеристики следующие:
- скорость вращения – от 90 до 2800 об/мин;
- количество скоростей – 9;
- пределы диаметров отверстий в сталях малой и средней твердости – от 3 до 31 мм;
- пределы нарезания резьбы – от М3 до М22;
- наибольшая высота заготовки – 900 мм;
- расстояние от оси шпинделя до колонны – 320 мм.
Общий вид вертикально-сверлильного станка 2С125
Модель 2С125 имеет трехфазный электродвигатель, рассчитанный на подключение к промышленной трехфазной электрической сети 380 В. В зависимости от требований заказчика производитель может устанавливать рабочий электродвигатель с мощностью 1.1 или 1.3 кВт с частотой вращения ротора 1110 или 1360 об/мин, соответственно.
Для удобства работы вертикальная колонна имеет прямоугольный стол, который может как вращаться вокруг колонны, так и перемещаться по ней вертикально при помощи червячно-реечной передачи. При размещении заготовки на столе, ее максимальный размер по высоте ограничивается до 500 мм.
Максимальный вес заготовки, размещаемой на столе, не должен превышать 100 кг.
Стол и основание устройства имеют по три Т-образных крепящих паза для установки крепежных приспособлений. Ширина паза – 14Н12. Расстояние между пазами 80 мм.
Шпиндель имеет ручную подачу, при этом максимальная высота перемещения составляет 150 мм. Высота контролируется указателем глубины сверления на передней части сверлильной головки. Для предотвращения самопроизвольного опускания шпинделя, станок оборудован пружинным противовесом.
Для крепления рабочего инструмента данная модель снабжена внутренним конусом Морзе 3. Это позволяет оперативно сменять рабочий инструмент для производства различных технологических операций.
Модификация модели 2С125-04 имеет возможность осуществлять автоматическую подачу шпинделя, что важно при нарезании резьбы в отверстиях машинными метчиками.
Массо-габаритные параметры
Универсальный станок имеет следующие параметры:
- габариты – 800х500х2060 мм;
- занимаемая площадь 0,4 м2;
- масса – 450 кг;
- количество масла в системе смазки – 5 л.
Для удобства транспортировки и монтажа вертикальная колонна снабжена специальной серьгой, спрятанной внутри колонны.
Кинематическая схема станка 2С125
Предприятие – изготовитель оставляет за собой право на внесение незначительных изменений в конструкцию станка вертикально-сверлильного в процессе производства при условии соблюдения технических характеристик изделия.
Техника безопасности и требования при работе с оборудованием
Приобретая оборудование для сверления, нужно уточнять варианты его комплектации электродвигателями двигателями различных типов. Подробные данные и полные технические характеристики содержит в себе паспорт изделия.
Скачать паспорт (инструкцию по эксплуатации) вертикально-сверлильного станка 2С125
Ограниченная функциональность данной модели вертикально-сверлильного станка, в отличие от сложного и дорогого металлообрабатывающего оборудования, не является серьезным недостатком. Во многом благодаря простоте существенно повышается надежность оборудования, облегчается текущее обслуживание и ремонт, которые состоят из простых операций, не требующих специфического инструмента и навыков.
Все обслуживание заключается в регулярном контроле масла в системе смазки и внешней очистки от пыли и стружки.
Работать разрешается только на исправном оборудовании и исправным, надежно закрепленным инструментом.
Основная причина преждевременного выхода станка из строя кроется в несоблюдении правил работы. Основное требование: переключение скорости вращения шпинделя должно производиться только после полной остановки двигателя. При затрудненном переключении головку шпинделя нужно провернуть вручную до момента надежного переключения. Торможение двигателя после остановки осуществляется автоматически за время не более 5 с. Запрещается производить остановку инструмента при помощи рук.
Своевременная замена масла и контроль его уровня в процессе эксплуатации гарантируют надежную работу шестерен механизма переключения оборотов вращения.
Для обеспечения безопасности от поражения электрическим током, любое электрооборудование перед подключением к электрической сети, должно быть заземлено.
Вертикально-гидравлический пневматический сверлильный станок
Вертикальный гидравлический пневматический землеройный станок
1. Общее описание буровой установки KY9S для подземных буровых установок 2016 года
можно складывать с возможностью сменной стрелы отрегулируйте угол бурения, контролируя расширение телескопического масляного цилиндра.
1.2. Мощная система подачи и вращения
Импульс гидравлического двигателя большой мощности может создавать грузоподъемность 20 кН.
1.3. Передовое пылеулавливающее оборудование
пылеулавливающее оборудование использует усовершенствованный вихревой ламинарный способ фильтрации пыли угля и другой пыли.
Это может защитить окружающую среду и ускорить процесс шлакообразования.
1.4.безопасная и стабильная система передвижения
Низкая гравитация позволяет легко преодолевать труднопроходимые дороги. Его автоматическая система баланса также обеспечивает безопасность в обращении. Уникальное устройство сопротивления цепи повышает надежность работы.
, который в основном применяется для анкеровки, струйной цементации и бурения при строительстве метрополитенов, высотных зданий, аэропортов, наземных тепловых насосов и других глубоких фундаментов.
Сверло подходит для бурения DTH, бурения скважин, бурения буровых насосов, бурения бурильных труб и обсадных колонн и других композитных конструкций.
2. Спецификация геотехнических буровых буровых установок KY9S 2016 года на продажу
| Буровая установка KY9S | |
| Модель | Буровая установка KY9S |
| Рак -20 | |
| Диаметр отверстия | Φ105-125 мм |
| Глубина бурения Optium | 18м |
| Скорость вращения | 0-70r / мин |
| Крутящий момент вращения | 1900N · м |
| Мощность подъемника | 18000N |
| Подача | Цепь цилиндрового масла |
| Расстояние подачи | 3000 мм |
0-2. 0 км / ч | |
| Градус | 25 ° |
| Дорожный просвет | 430 мм |
| Вес | 9000 кг |
| Размер сверлильного станка | 6920x2362x2915 |
| Угол скольжения каретки 114 ° | |
| Угол поворота выдвижной каретки | Слева 36 °, справа 35 ° |
| Угол подъема буровой штанги | Угол наклона25 °, Высота 45 ° |
| Угол поворота стрелы наклона | Слева 5 °, Право 45 ° |
| Компенсация сдвижной каретки | 1200 мм |
| Мощность | YC4D80 (58 кВт 2400 об / мин) |
| Буровая труба | Φ76×3000 мм |
| Рабочее давление воздуха | 1.0-2,4 МПа |
| Расход воздуха | 15-21 м³ / мин |
Больше выбора
Модель | Диаметр отверстия Глубина скважины | Длина однократного | Рабочее давление МПа | Расход газа | Подъем | реплика | |
KC140 | 105-140 | ≥30 | 3 | 1. | 22 | 25 | Гусеничная дрель высокого давления |
KC120 | 105-120 | ≥30 | 000 000 0,7-1,4 | 21 | 20 | Гусеничный дрель под давлением Mdeium | |
KY100 | 80-105 | ≥25 | 13 | 15 | Гусеничная дрель низкого давления | ||
KY120 | 80-115 | ≥25 | 000 000 0,7-1,4 | 13 | 20 | Гусеничная дрель с низким (средним давлением) давлением | |
KY140 | 105-140 | 9793 | 1. | 15 | 20 | Гусеничная дрель высокого давления (Mdeium) | |
KW10 | 115-254 | 900 | 3 0001.05-2.46 | 16-30 | 70 | ВОДОСБОР | |
KY8S | 105-125 | 1.0-2.4 | 15-21 | 20 | Гусеничная дрель высокого давления | ||
KY100J | 80-105 | ≥25 | 9 000 2 000760,7-1,0 | ≥10 | 15 | Гусеничная дрель низкого давления | |
KY130 | 105-140 | 3 000 3 000 | 1.0-2.4 | ≥15 | 18 | Гусеничная дрель высокого давления | |
KY125 | 80-115 | 0,7-1,4 | ≥13 | 17 | Гусеничная дрель с низким (средним) давлением | ||
KT11S | 105-125 | 1. | 18 | 32 | «все в одном» |
0-2.4
0-2,4
73. Фотографии Подразделение Сферы Подразделения Подземных железных дорог 2016 KYGS M MS
Упаковка и отгрузка
6. упаковка и отгрузка
Способ упаковки: контейнер или как запрос клиента авиа, ж / д и т. д.
Время доставки; 15-20 дней после оплаты.
Наши преимущества
. Лучшие технологии и гарантия
Годовая гарантия в зарубежном филиале
Центр D & R обеспечивает высочайшие преимуществаКрупнейший в Азии производитель буровых установок с многолетней историей
Мировая производственная линия для термообработки высшего класса, импортированная из Японии
Усовершенствованная автоматическая линия для литья под давлением из США
Advanced NC станок
.

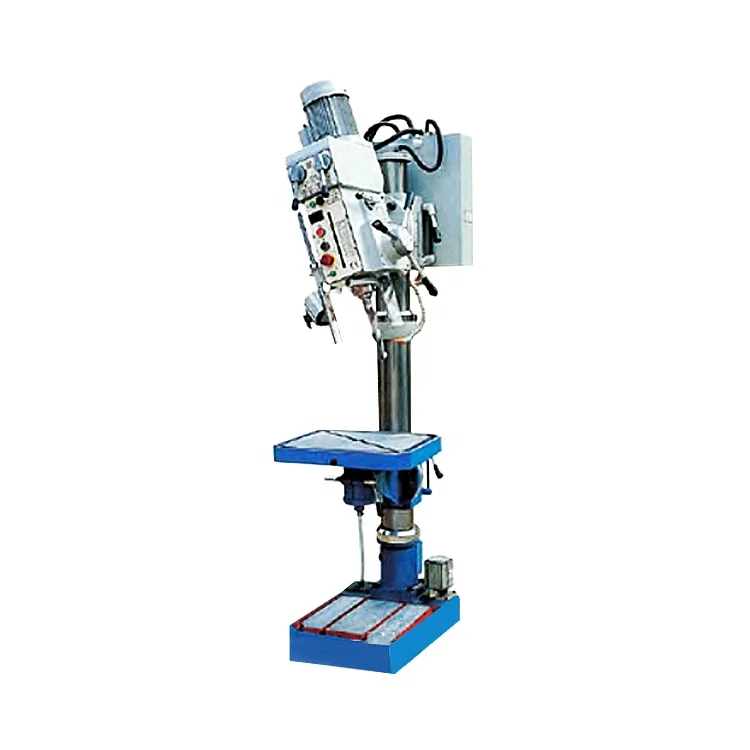

Вертикально-Сверлильный Станок Zn5032b-ID товара :: 605105255-russian.
alibaba.com
ВЕРТИКАЛЬНО-СВЕРЛИЛЬНЫЙ СТАНОК ZN5032B
Описание продукта
1) 3 фазы с двумя напряжениями для размещения 220 В ~ 575 В
2) все основные детали выполнены из качественного чугуна
3) переключение передач
4) смазывание жидким маслом доступно для сверления диаметром 40 мм и 50 мм, смазка доступна для других
5) шпиндельная коробка ZN5025, ZN5030B, ZN-32 может перемещаться вверх и вниз
6) превосходное качество зубчатых колес с закаленными и притертыми зубчатыми колесами поверхности
7) импортируемые электрические компоненты со стандартами CE, CSA и UL
8) модель машин с A – это трансмиссия с электромагнитным приводом, с B – механическая подача, без A и B – ручная подача.
| Спецификация | Модель | ||
| ZN5032B | |||
| максимальный диаметр сверления (сталь) и диаметр резьбы | мм | Φ | |
макс. Ход шпинделя | мм | 155 | |
| макс. Расстояние от шпинделя до линии генерации колонны | мм | 320 | |
| макс.расстояние между концом шпинделя до рабочей поверхности | мм | 700 | |
| макс. расстояние от конца шпинделя до поверхности основного рабочего стола | мм | 1250 | |
| макс. ход шпиндельной коробки | мм | 285 | |
| макс. Рабочий стол и кронштейн / ручной (механический) | мм | 490 | |
| угол поворота рабочего стола | ± 45 ° | ||
| конусное отверстие шпинделя | MT | 4 | |
| ступеней скорости шпинделя | 12 | ||
| диапазон скорости шпинделя | об / мин | 125-3030 | |
| ступеней подачи шпинделя | 3 | ||
| диапазон подачи шпинделя | мм / р | 0. 1 ~ 0,3 | |
| эффективная рабочая зона рабочего стола | мм | 370×360 | |
Руководство по закупке
Станки в мастерской
Почему выбирают нас?
Наш сертификат
Как связаться?
Мобильный и whatsApp / wechat
Моника Ленг 0086-13751172502
Эхо Чен 0086-13570947534
Дженни Чен 0086-13502019054
Линда Вонг 0086-13802 ,
Вертикально-Сверлильный Станок Dc-35b-ID товара :: 60510560530-russian.alibaba.com
Вертикально-сверлильный станок DC-35B
Технический параметр
| Модель | DC-40A / DC-40B | DC-50A / DC-50B | |||||||||||||||||
| Φ30 / M20 | Φ35 / M22 | Φ40 / M24 | Φ50 / M32 | ||||||||||||||||
| Макс. диаметр фрезы (мм) | 80 | 80 | 80 | ||||||||||||||||
| Макс. ход шпинделя (мм) | 155 | 190 | 200 | 240 | |||||||||||||||
| Макс. расстояние от шпинделя до линии подачи колонны (мм) | 320 | 340 | 360 | 360 | |||||||||||||||
| Макс.расстояние от вершины шпинделя до поверхности рабочего стола (мм) | 625 | 665 | 590 | 590 | |||||||||||||||
| Макс. расстояние от вершины шпинделя до поверхности основного рабочего стола (мм) | 1180 | 1195 | 1175 | 1170 | |||||||||||||||
| Макс. перемещение кронштейна рабочего стола / ручной (механический) (мм) | 560 | 570 (450) | 530 (410) | 530 (410) | |||||||||||||||
| Угол поворота рабочей поверхности | ± 45 ° | ± 45 ° | ± 45 ° | ± 45 ° | |||||||||||||||
| Конусное отверстие шпинделя (MT) | MT4 | MT4 | MT4 | MT4 | |||||||||||||||
| Шаг скорости шпинделя | 12 | 12 / Stepless | 12 / Бесступенчатый | 12 / Бесступенчатый | |||||||||||||||
| Диапазон скорости вращения шпинделя (об / мин) | 125-3030 | 76-2085 / 60-3600 | 52-1400 / 50-2200 | 52-1400 / 50 -2200 | |||||||||||||||
| Ступени подачи шпинделя | 3 | 3/4 | 4 | 4/6 | |||||||||||||||
| Диапазон подачи шпинделя (мм / об) | 0. 1,0,2,0,3 | 0,1,0,2,0,3 / 0,1,0,2,0,3,0,4 | 0,1,0,2,0,3,0,4 | 0,1,0,2,0,3,0,4 / 0,08-0,50 | |||||||||||||||
| Размер рабочего стола ( мм) | 500×420 | 520×440 | 580×460 | 580×460 | |||||||||||||||
| Эффективная рабочая зона рабочего стола | 370×360 | 405×395 | 445×435 | 445×435 | 900из диаметра 22 | Диаметр столбца: 2626 | Диаметр столбца: 2626 22 | Диаметр столбца: 2626 22 Ф140 | Ф160 | Ф180 | |||||||||
| Мощность двигателя (кВт) | 1.0 / 1,2 | 1,5 | 2,2 | 3 | |||||||||||||||
| Размер машины (мм) | 875x510x2140 | 849x545x2290 | 940x680x2405 | 950x680x2405 | |||||||||||||||
| 900 0 900 мм 900 0 900 0 900 мм | 1,5 | 900 0 900 мм 900 0 900 1170x680x2300 | 1170x680x2300 | ||||||||||||||||
| Вес нетто / брутто (кг) | 545/600 | 565/615 | 620/675 | 655/710 |
Диаметр сверления (сталь) и диаметр резьбы (мм),
Вертикально-сверлильный станок 2С125: техническое описание, функции
Все оборудование, выпускаемое с целью формирования отверстий и внутренней резьбы, можно объединить в большую группу, частью которой являются и вертикально-сверлильные модели.
Они высокофункциональны и надежны, входят в список самых востребованных механизмов промышленности.
Оглавление:
- Возможности
- Модельный ряд
- Технические характеристики
- Особенности работы
Цели и задачи
Технические возможности позволяют использовать их при работе с разными видами материалов, в большом диапазоне геометрических параметров.
1. Выполнение операций в условиях крупно- и мелкосерийного, индивидуального использования.
2. При габаритах 800x500x2050 см аппарат имеет относительно небольшую массу в 450 кг. Для размещения 2С125 требуется ≈ 0,4 м2 площади, что позволяет выполнять установку практически во всех производственных цехах.
3. Агрегат был снят с производства всего несколько лет назад, поэтому на рынке можно купить б/у в хорошем состоянии с базовой комплектацией по приемлемой цене.
4. Прежде чем приобрести вертикально-сверлильный станок модели 2С125, стоит учесть, что производитель снабжал его электродвигателем, работающим от 3 фазной сети, который мог быть:
| Тип движка | Параметры | |
| Мощность, кВт | Частота вращения ротора об/мин | |
| Первый | 1. 1 | 1110 |
| Второй | 1.3 | 1360 |
5. Вся информация об изменениях находится в паспорте. Соответственно в случае отсутствия документации требуется уточнять тип.
6. При изготовлении аппарата в его функции часто вносились конструктивные изменения, улучшающие технические характеристики. Они влияли на цену, но изменения не затрагивали основных узлов.
| Тип | 2С125 | 2С125-04 | 2С125-01 |
| Основание | Напольный | настольное исполнение. | |
| Управление | Ручное | Автоматическое | Ручное |
| Назначение | Универсальный | ||
7. Модель имеет простое исполнение, но это является ее плюсом:
- повышается надежность устройства;
- снижаются затраты на техобслуживание;
- ремонтные работы состоят из простых операций.
Все расходные материалы можно свободно приобрести, или заменить аналогичными.
8. Для того, чтобы вертикально-сверлильный станок не вызывал проблем во время выполнения операций нужно:
- постоянно следить за уровнем масла. Количество в системе смазки должно составлять ≈ 5 л;
- регулярно очищать основные рабочие элементы от стружки и абразивной пыли.
При смазке, производителем рекомендовано применять индустриальное масло, указанное в нормативах ГОСТ26191.84 и ГОСТ20799.88.
Технические параметры данного оборудования позволяют легко перенастраивать его во время производства, а добавление вспомогательных приспособлений значительно расширяеь функционал.
Большинство узлов аппарата выполнено идентично всем вертикально-сверлильным станкам. Вид исполнения соответствует ГОСТ15150.69.
| Действие | Единица измерения | Параметры | ||||
| Сверление (сталь 45, ГОСТ1050.88) | Минимальный | см
| 0,3 | |||
| Максимальный | 3,1 | |||||
| Условный | 2,5 | |||||
Ø нарезания резьбы (сталь 45, ГОСТ1050. 88) | М3-22 | |||||
| Высота болванки (max) | Плита | мм | 900 | |||
| Стол | см | 50,0 | ||||
| Операционная плоскость | Параметр рабочей поверхности | Стол | 42,0х30,0 | |||
| Плита | 32,0х32,0 | |||||
| Шаг подъемного стола (max) | 68,0 | |||||
| Вес обрабатываемой детали (max) | кг | 100 | ||||
| Крепежные пазы | Кол-во | см | 0,3 | |||
| Ширина | 14Н12 | |||||
| Расстановка | 8,0±0,04 | |||||
| Шпиндель | От торца (max) | До стола | см | 73,0 | ||
| До плиты | 121,0 | |||||
| От оси до стойки | 32,0 | |||||
| Скорость вращения | об/мин | 90-1400 (180-2800) | ||||
| Кол-во скоростей | 9 | |||||
| Перемещение головки (max) | см | 15,0 | ||||
Внутренний конус ГОСТ25557. 82 | М3 | |||||
| Привод | Ручной | |||||
| Электродвигатель | Мощность | кВт | 1,5 | |||
| Частота | Гц | 50 | ||||
| Напряжение | В | 380 | ||||
- Показатели точности и шероховатости станка по техническим характеристикам равны: сверление 6.3; развертывание 1.60.
- Реверсивный двигатель, установленный на агрегате, значительно усиливает его возможности, повышая функции при нарезании резьбы, допускает использование машинных метчиков.
- Крепежные приспособления станок 2С125 фиксируются в специальные пазы, которые имеются как на столе, так и на станине. Кроме того имеющийся конус Морзе позволяет производить оперативную замену задействованного инструментария.
- Прямоугольный стол, установленный на вертикальной колонне, может вращаться и перемещаться вверх-вниз за счет червячно-реечной передачи.
- Данный вид аппаратов безопасен в использовании. Имеет пружинный противовес для предотвращения самопроизвольного опускания шпинделя, муфту перегруза, а также ряд других конструктивных наработок повышающих степень защиты оператора.
Станок вертикально-сверлильный 2С125 выпускался до конца 2013 года, после чего его производство было завершено. На рынке можно купить его аналоги по вполне приемлемой стоимости. Сам агрегат доступен только б/у, по договорной цене с продавцом.
Особенности работы
Монтажно-установочные работы 2С125 не представляют трудностей. Он поставляется в собранном виде. Кроме того в комплект поставки входят рукоятка для поднятия со сверлильной головкой и ключ электрощита.
- Предусмотренная производителем вертикальная круглая колонна, дает возможность выполнять поворот стола на 360° вокруг оси, а также наклонять столешницу в различных плоскостях и обрабатывать крупногабаритные детали.
- Станок 2С125 состоит из монолитных блоков и движущихся относительно основания узлов.
| Наименование | Характеристики | Нюансы | |
| Основание | Полая литая колонна-тумба круглой формы, установленная на специальную плиту | Перемещение операционной плоскости происходит при помощи червячно-реечной передачи | |
| Сверлильная головка | Внутри расположен шпиндель со всеми механизмами. Сверху находится электродвигатель с коробкой скоростей. На лицевой части — кнопки пуска и остановки двигателя | ||
| Шпиндель | Коробчатая конструкция из чугуна | Расположен на паре радиальных и паре упорных подшипников находящихся в пиноли | Процесс подачи происходит только вручную при помощи штурвала. Плавная и точная подача инструмента обеспечивается маховиком |
| Вал, передающий усилия от движка к болванке | |||
| Механизм перемещения узла | |||
| Коробка скоростей | Противовес устройства | Имеет ручной способ переключения скоростей | |
| Электродвигатель с подмоторной плитой | |||
| Плунжерный насос | Подача смазочно-охлаждающей жидкости в операционную зону выполняется опционально | ||
Основными требованиями при работе являются: полная остановка всех узлов при переключении скоростей, недопустимость торможения инструментов руками, а также своевременная замена масла и контроль смазки узлов.
CAGE, код 2S125 — Hillman Group Inc.
CAGE, код 2S125 — Hillman Group Inc.Номер детали ПроизводительNSNCAGE CodePart Type
Отправить мгновенный запрос предложения
Отправить мгновенный запрос предложения
- Дом
- Коды CAGE
- 2С125
Новейшая платформа ASAP Semiconductor для закупки запчастей, ASAP Aerospace, упрощает для клиентов поиск и покупку необходимых им деталей, например, детали номер 9.0017 40129, 385760, 230018, 230027, 230098 из Hillman Group Inc (код CAGE 2S125 ).
Пройдите на наш инвентарь NSN 5305000149001, 5305000149367, 5305001775622, 5305004025750, 5305004069226 и получите цитату для ваших необходимых частей NSN Wint Wroud Wroud, Wint Tapping, Bolt Square, квадратной квадратной и квадратной горе, квадратной гонки.
Код CAGE, код коммерческой и государственной организации, представляет собой 5-значный идентификационный номер, выдаваемый DLA определенным организациям в определенных местах для упрощения идентификации в федеральной цепочке поставок.
| Адрес :10590 HAMILTON AVE CINCINNATI, OH, 45231-0012, 31012 США | |||
| Статус : A 7 | Тип : А | Женщина в собственности : N | Бизнес-тип : I |
| Размер бизнеса : E | Основной бизнес : J | Код CAO : S3605A | Код ADP : HQ0337 |
| Производитель: Хиллман Групп Инк | |||
Список номеров деталей для кода CAGE 2S125
Деталь № Название позиции НСН Запрос предложений 40129 Винт Вуд 5305-00-014-9001 Запрос предложений 385760 Винт Вуд 5305-00-014-9367 Запрос предложений 230018 Винт Лаг 5305-00-177-5622 Запрос предложений 230027 Винт Лаг 5305-00-402-5750 Запрос предложений 230098 Винт Лаг 5305-00-406-9226 Запрос предложений 60054 Нарезание винтов 5305-00-637-4521 Запрос предложений 385770 Винт Вуд 5305-00-901-3129 Запрос предложений 385772 Винт Вуд 5305-00-901-3130 Запрос предложений 385701 Винт Вуд 5305-00-901-3794 Запрос предложений 385147 Винт Вуд 5305-00-012-9887 Запрос предложений 240027 Квадратная горловина болта 5306-00-057-2507 Запрос предложений 230089 Винт Лаг 5305-00-145-1064 Запрос предложений 320441 Крюк и дверца для глаз 5340-00-200-8581 Запрос предложений 230024 Винт Лаг 5305-00-402-5749 Запрос предложений 230077 Винт Лаг 5305-00-406-9219 Запрос предложений 230086 Винт Лаг 5305-00-406-9224 Запрос предложений 851482 Крюк и дверца для глаз 5340-00-664-7027 Запрос предложений 40066 Винт Вуд 5305-00-722-4630 Запрос предложений 385774 Винт Вуд 5305-00-901-3131 Запрос предложений 385700 Винт Вуд 5305-00-901-3793 Запрос предложений 101079 Винтовая машина 5305-00-957-6269 Запрос предложений 92152 Винтовая машина 5305-00-984-6208 Запрос предложений 40061 Винт Вуд 5305-00-901-3109 Запрос предложений 10185 Винт Вуд 5305-00-012-9501 Запрос предложений 385704 Винт Вуд 5305-00-014-9304 Запрос предложений 81380 Завинчивающаяся крышка с шестигранной головкой H 5305-01-435-0261 Запрос предложений 385171 Винт Вуд 5305-00-010-2108 Запрос предложений 385780 Винт Вуд 5305-00-014-9394 Запрос предложений 80060 Нарезание винтов 5305-00-879-7941 Запрос предложений 101077 Винтовая машина 5305-00-958-5471 Запрос предложений 92154 Винтовая машина 5305-00-984-6210 Запрос предложений У317020210200 Самосверлящий винт 5305-01-669-1215 Запрос предложений 370042 Переключатель болтов 5306-00-209-3755 Запрос предложений 851480 Крюк и дверца для глаз 5340-00-243-6321 Запрос предложений 320432 Крюк и дверца для глаз 5340-00-200-8577 Запрос предложений 101141 Винтовая машина 5305-00-958-5248 Запрос предложений 80078 Самосверлящий винт 5305-01-667-5501 Запрос предложений 385750 Винт Вуд 5305-00-014-9349 Запрос предложений HT150 Ноготь 5315-00-753-3888 Запрос предложений 230021 Винт Лаг 5305-00-177-5542 Запрос предложений 230095 Винт Лаг 5305-00-687-6613 Запрос предложений 58062-Р Шайба Квартира 5310-01-612-5396 Запрос предложений 101083 Винтовая машина 5305-00-952-7756 Запрос предложений 121148 Клей для вешалок 5340-00-715-1483 Запрос предложений 58457 Гайка клип на 5310-01-500-2339 Запрос предложений 80204 Самосверлящий винт 5305-01-667-5493 Запрос предложений 385285 Винт Вуд 5305-00-010-2135 Запрос предложений 370069 Переключатель болтов 5306-00-209-3809 Запрос предложений 240144 Квадратная горловина болта 5306-00-078-9696 Запрос предложений 385706 Винт Вуд 5305-00-014-9307 Запрос предложений
Спасибо, что посетили ASAP Aerospace!
Перед поездкой ознакомьтесь с нашим каталогом запчастей NSN! Вы можете получить конкурентоспособное предложение всего за 15 минут после отправки запроса.
Запрос цен
KORLOY HRMDSA13131HR-2S125 1-06-043061 Концевая фреза со сменными пластинами для больших подач
Нажмите на изображение, чтобы увеличить
Перейти в конец галереи изображений
Перейти к началу галереи изображений
Технические характеристики Подробности Отзывы
| Торговая марка | КОРЛОЙ |
|---|---|
| Используйте вставку # | ВНМС130520ЗНН |
| Диаметр фрезы | 1,313 дюйма |
| Диаметр хвостовика | 1,250 дюйма |
| Кол-во вставок | |
| Максимальная глубина резания | 0,079 дюйма |
| Общая длина | 5,906″ |
| Рука | Правая рука |
| Использование охлаждающей жидкости | Да |
| Тип хвостовика | ВЕЛДОН |
| Серия | HRMD |
| Принимает | ВНМС130520 |
| Заявка | Торцевое фрезерование, фрезерование уступов, врезание под углом, спиральное фрезерование (круговая интерполяция) и контурное фрезерование. |
| Угол въезда | 76° |
| Обозначение | HRMDSA13131HR-2S125 |
| Длина головки | 2,756 дюйма |
| Модель № | 1-06-043061 |
| Стойка 65 | Да |
| Используйте винт Torx # | ФТКА0412Б |
| Используйте ключ Torx # | Т-15 |
| Вес | 1,754 фунта. |
| Страна происхождения | ИМПОРТ |
| Ограничения на доставку | Доставка UPS (прямая поставка) |
of Inserts”> 2Многие продукты для металлообработки содержат металлы, которые включены в последнее предупреждение Prop 65. Воздействие элементов может быть вредным. Может вызвать рак и нанести вред репродуктивной системе.
Детали
Преимущества
- Пластина с негативом имеет шесть режущих кромок и прочную конструкцию, которая исключительно хорошо работает при обработке тяжелых металлов
- Различные размеры пластин обеспечивают широкий выбор скоростей подачи и глубины резания
- Система винтового крепления и конструкция концевой фрезы обеспечивают отличный отвод стружки и взаимодействие
- Система подачи СОЖ обеспечивает лучший отвод стружки и более длительный срок службы инструмента при меньшем нагреве
- Доступны в наборах концевых фрез с пластинами Уступ, врезание под углом, спиральное фрезерование (круговая интерполяция) и контурное фрезерование.
