Настольный вертикально-сверлильный станок 2С125: характеристики, паспорт
Входящий в группу металлорежущего оборудования, вертикально-сверлильный станок типа 2С125 предназначен для выполнения любых сверлильных работ. При помощи станка можно выполнять сверление и развертывание отверстий, нарезание резьбы, зенкование и зенкерование. Простая конструкция, малый вес определяют область применения вертикально-сверлильного станка в условиях мелкосерийного производства, ремонтных мастерских и в индивидуальной деятельности. Также, несмотря на простоту, данный станок может применяться и на крупных предприятиях. Рабочий инструмент из быстрорежущей стали и твердосплавных материалов позволяет производить обработку различных конструкционных материалов, как металлических, так и неметаллических, в большом диапазоне геометрических размеров.
Вертикально-сверлильный станок 2С125Характеристики
Станок вертикально-сверлильный 2С125 имеет реверсивный электродвигатель переменного тока промышленной частоты 50 Гц, что повышает возможности по обработке материала, особенно при нарезании резьбы машинными метчиками. Основные технические характеристики следующие:
- скорость вращения – от 90 до 2800 об/мин;
- количество скоростей – 9;
- пределы диаметров отверстий в сталях малой и средней твердости – от 3 до 31 мм;
- пределы нарезания резьбы – от М3 до М22;
- наибольшая высота заготовки – 900 мм;
- расстояние от оси шпинделя до колонны – 320 мм.

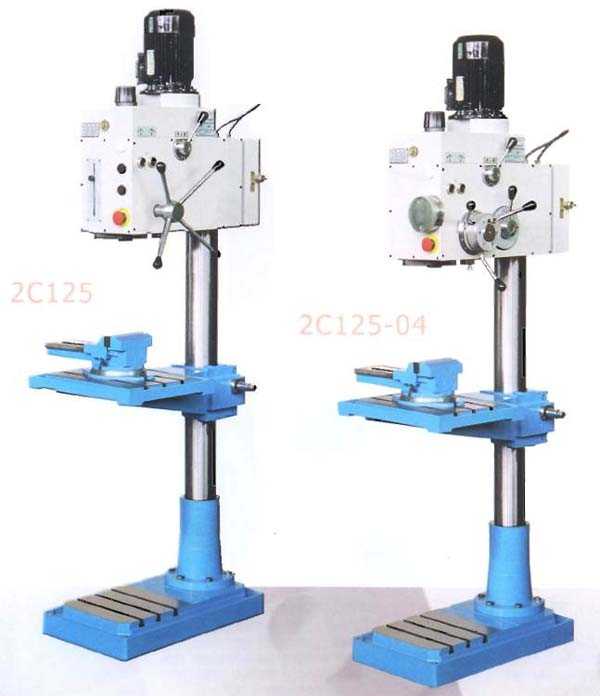

Общий вид вертикально-сверлильного станка 2С125
Модель 2С125 имеет трехфазный электродвигатель, рассчитанный на подключение к промышленной трехфазной электрической сети 380 В. В зависимости от требований заказчика производитель может устанавливать рабочий электродвигатель с мощностью 1.1 или 1.3 кВт с частотой вращения ротора 1110 или 1360 об/мин, соответственно.
Для удобства работы вертикальная колонна имеет прямоугольный стол, который может как вращаться вокруг колонны, так и перемещаться по ней вертикально при помощи червячно-реечной передачи. При размещении заготовки на столе, ее максимальный размер по высоте ограничивается до 500 мм. Максимальный вес заготовки, размещаемой на столе, не должен превышать 100 кг.
Стол и основание устройства имеют по три Т-образных крепящих паза для установки крепежных приспособлений. Ширина паза – 14Н12. Расстояние между пазами 80 мм.
Шпиндель имеет ручную подачу, при этом максимальная высота перемещения составляет 150 мм. Высота контролируется указателем глубины сверления на передней части сверлильной головки. Для предотвращения самопроизвольного опускания шпинделя, станок оборудован пружинным противовесом.
Для крепления рабочего инструмента данная модель снабжена внутренним конусом Морзе 3. Это позволяет оперативно сменять рабочий инструмент для производства различных технологических операций.
- Общий вид вертикально-сверлильного станка 2С125
- Станок 2С125 — вид сбоку
- Станок 2С125 — вид спереди
Модификация модели 2С125-04 имеет возможность осуществлять автоматическую подачу шпинделя, что важно при нарезании резьбы в отверстиях машинными метчиками.
Массо-габаритные параметры
Универсальный станок имеет следующие параметры:
- габариты – 800х500х2060 мм;
- занимаемая площадь 0,4 м2;
- масса – 450 кг;
- количество масла в системе смазки – 5 л.
Для удобства транспортировки и монтажа вертикальная колонна снабжена специальной серьгой, спрятанной внутри колонны.

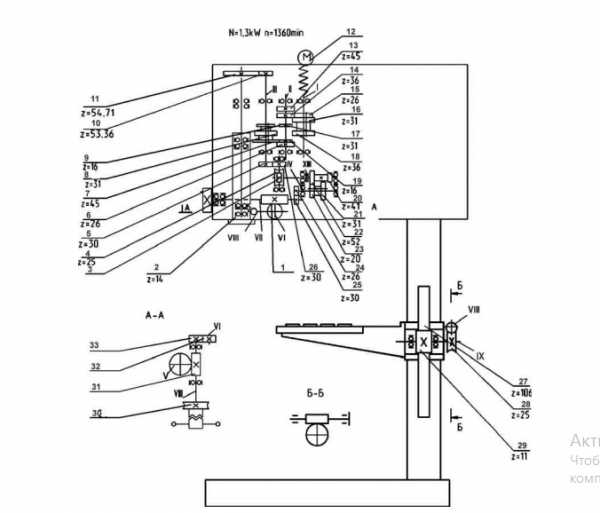

Кинематическая схема станка 2С125
Предприятие – изготовитель оставляет за собой право на внесение незначительных изменений в конструкцию станка вертикально-сверлильного в процессе производства при условии соблюдения технических характеристик изделия.
Техника безопасности и требования при работе с оборудованием
Приобретая оборудование для сверления, нужно уточнять варианты его комплектации электродвигателями двигателями различных типов. Подробные данные и полные технические характеристики содержит в себе паспорт изделия.
Скачать паспорт (инструкцию по эксплуатации) вертикально-сверлильного станка 2С125
Ограниченная функциональность данной модели вертикально-сверлильного станка, в отличие от сложного и дорогого металлообрабатывающего оборудования, не является серьезным недостатком. Во многом благодаря простоте существенно повышается надежность оборудования, облегчается текущее обслуживание и ремонт, которые состоят из простых операций, не требующих специфического инструмента и навыков. Все обслуживание заключается в регулярном контроле масла в системе смазки и внешней очистки от пыли и стружки.
Работать разрешается только на исправном оборудовании и исправным, надежно закрепленным инструментом.
Основная причина преждевременного выхода станка из строя кроется в несоблюдении правил работы. Основное требование: переключение скорости вращения шпинделя должно производиться только после полной остановки двигателя. При затрудненном переключении головку шпинделя нужно провернуть вручную до момента надежного переключения. Торможение двигателя после остановки осуществляется автоматически за время не более 5 с. Запрещается производить остановку инструмента при помощи рук.
Своевременная замена масла и контроль его уровня в процессе эксплуатации гарантируют надежную работу шестерен механизма переключения оборотов вращения.
Для обеспечения безопасности от поражения электрическим током, любое электрооборудование перед подключением к электрической сети, должно быть заземлено. Заземляющий контур предприятия должен соответствовать требованиям нормативной документации. Все работы по обслуживанию электрооборудования вертикально-сверлильного станка должны производиться только после отключения питания на распределительном щите.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
stankiexpert.ru
2С125 станок вертикально-сверлильный универсальный одношпиндельный Описание, характеристики, схемы
Сведения о производителе вертикально-сверлильного станка 2С125
Изготовитель сверлильных станков моделей 2С125, 2С125-04, 2С125-1 (2С125-01) – Стерлитамакский станкостроительный завод, основанный в 1941 году.
История Стерлитамакского станкостроительного завода начинается 3 июля 1941 года, когда началась эвакуация Одесского станкостроительного завода в город Стерлитамак.
Уже 11 октября 1941 г. Стерлитамакский станкостроительный завод начал выпускать специальные агрегатные станки для оборонной промышленности.
В настоящее время завод выпускает металлообрабатывающее оборудование, среди которого – токарные и фрезерные станки с ЧПУ, многофункциональные обрабатывающие центры, металлообрабатывающий и режущий инструмент.
Продукция Стерлитамакского станкостроительного завода
2С125, 2С125-01, 2С125-04 станок вертикально сверлильный одношпиндельный универсальный. Назначение и область применения
Предназначены для выполнения следующих видов работ: сверления, рассверливания, зенкерования, зенкования, развертывания и растачивания отверстий.
Принцип работы и особенности конструкции станка
Промышленный вертикальный сверлильный станок 2С125 способен сверлить отверстия от Ø 3 до Ø 25 мм и нарезать резьбу от М3 до М33 в стали 45. Вес станка 430 кг.
Шпиндель получает 9 скоростей вращения (90…1400 об/мин) через коробку скоростей от электродвигателя мощностью 1,5 кВт.
Наибольшая глубина сверления за один установ – 150 мм, наибольшая высота заготовки – 500 мм.
Конец шпинделя станка 2С125 выполнен по ГОСТ 25557 (Конусы инструментальные), конус Морзе 3, степень точности АТ8.
Обработка производится быстрорежущим и твердосплавным инструментами в деталях из различных конструкционных материалов.
Станки используются для работы в условиях единичного, мелкосерийного и серийного производства в ремонтных и сборочных цехах.
Реверсирование электродвигателя главного движения позволяет производить на станках нарезание резьбы машинными метчиками.
Растачивание отверстий, в том числе расположенных на расстояниях с допусками по 11 квалитету, производится на станках мод. 2С125, 2С125-04.
Обработка производится быстрорежущим и твердосплавным инструментами в деталях из различных конструкционных материалов.
Станки используются для работы в условиях единичного, мелкосерийного и серийного производства в ремонтных и сборочных цехах.
Реверсирование электродвигателя главного движения позволяет производить на станках нарезание резьбы машинными метчиками.
Станок 2С125 вертикально-сверлильный на круглой колонне, с ручным управлением, предназначен для выполнения всех видов сверлильных работ: сверления, рассверливания, зенкерования, зенкования, развертывания.
Станок 2С125-01 укороченная версия станка 2С125 – настольная версия станка 2С125 и может использоваться в небольших цехах и мастерских.
Станок 2С125-04 вертикально-сверлильный на круглой колонне, с автоматической подачей шпинделя, предназначен для выполнения всех видов сверлильных работ: сверления, рассверливания, зенкерования, зенкования, развертывания.
Вид климатического исполнения — УХЛ4 или ТЗ по ГОСТ 15150—69.
Класс точности станков модели 2С125, 2С125-04 — Н по ГОСТ 8—82Е.
Категория размещения 4 по ГОСТ 15150-69.
Хронология выпуска заводом вертикально-сверлильных станков 2125 серии с диаметром сверления до 25 мм:
- 2125 – первая модель серии вертикально-сверлильных станков, выпускалась с 1945 по 1950 г.
- 2А125, 2А125А, 2А125К – следующие модели серии, выпускались с 1950 по 1965 г.
- 2Н125, 2Н125А, 2Н125К, 2Н125Ф2 – самая популярная и массовая модель серии, выпускалась c 1965 до начала 90-х годов
- 2С125, 2С125-01, 2С125-04 – последние модели серии. Сняты с производства в 2014 году
Аналоги вертикально-сверлильных станков 2Н125, выпускаемые в настоящее время:
- 2Т125, 2Т140, 2Т150 – производитель: Гомельский завод станочных узлов
- 2АС132, 2АС132-01 – производитель: Астраханский станкостроительный завод
- 2Л125, 2Л132, 2Л135, ЛС25, ЛС35 – производитель: Липецкое станкостроительное предприятие (ПАО СТП-ЛСП)
- МН25Л, МН25Н-01 – производитель: Молодечненский станкостроительный завод

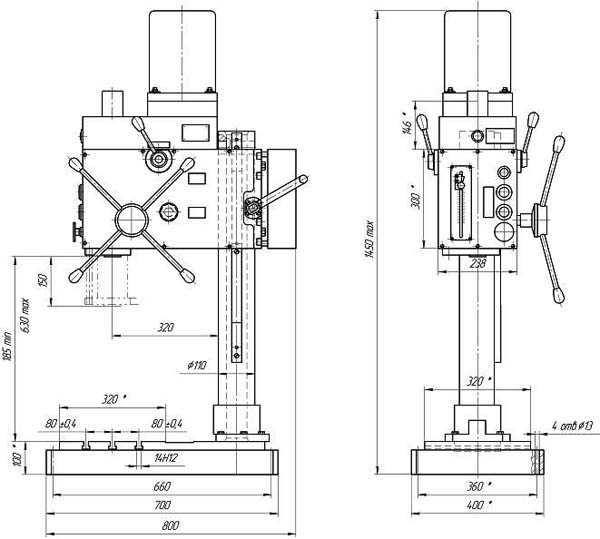

Габарит рабочего пространства сверлильного станка 2С125-01 (2С125-1)
Общий вид настольного сверлильного станка 2С125-01 (2С125-1)

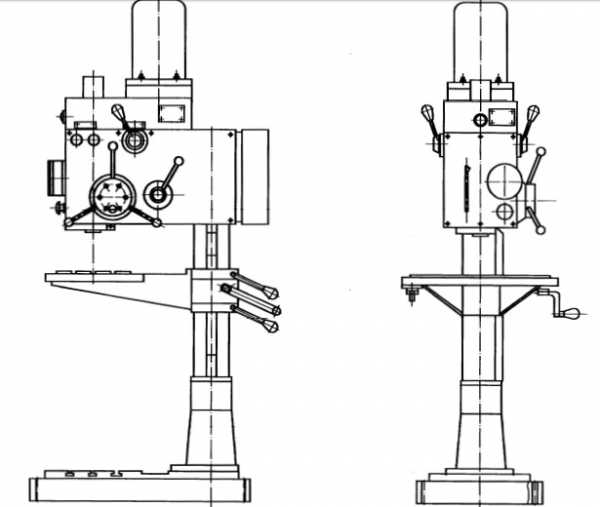

Общий вид вертикально-сверлильного станка 2С125, 2С125-04
Технические характеристики станка 2С125, 2С125-04, 2С125-01 (2С125-1)
Наименование параметра | 2С125 | 2С125-04 | 2С125-01 (2С125-1) |
---|---|---|---|
Основные параметры станка | |||
Условный диаметр сверления в стали 45 по ГОСТ 1050-88, мм | 25 | 25 | 25 |
Наибольший диаметр сверления в стали 45 по ГОСТ 1050-88, мм | 31 | 31 | 31 |
Наибольшая высота заготовки на столе, мм | 500 | 500 | – |
Наибольшая высота заготовки на плите, мм | 900 | 900 | 450 |
Диаметр нарезания резьбы в стали 45 по ГОСТ 1050-88, мм | М5…М22 | М5…М22 | |
Рабочий стол | |||
Размеры рабочей поверхности плиты (длина х ширина), мм | 320 х 320 | 320 х 320 | 320 х 320 |
Размеры рабочей поверхности стола (длина х ширина), мм | 420 х 300 | 420 х 300 | – |
Наибольший ход подъемного стола (ось Z), мм | 680 | 680 | – |
Наибольшая масса заготовки на столе, кг | 100 | 100 | – |
Наибольшее расстояние от торца шпинделя до стола, мм | 730 | 730 | – |
Наибольшее расстояние от торца шпинделя до плиты, мм | 1210 | 1210 | 580 |
Расстояние от оси шпинделя до направляющих стойки, мм | 320 | 320 | 320 |
Шпиндель | |||
Наибольшее перемещение (установочное) шпиндельной головки, мм | 400 | ||
Наибольшее перемещение (ход) пиноли шпинделя, мм | 150 | 110 | 150 |
Частота вращения шпинделя, об/мин | 90…1400 | 90…1400 | 90…1400 |
Количество скоростей шпинделя | 9 | 9 | 9 |
Наибольший допустимый крутящий момент, Нм | 143 | ||
Размер внутреннего конуса шпинделя по ГОСТ 25557-82 | Морзе 3 | Морзе 3 | Морзе 3 |
Механика станка | |||
Число ступеней рабочих подач | – | 3 | – |
Пределы вертикальных рабочих подач на один оборот шпинделя, мм | вручную | 0,05…0,2 | вручную |
Наибольшая допустимая сила подачи (осевое усилие на шпинделе)), Н | 7000 | ||
Привод | |||
Электродвигатель привода главного движения, кВт | 1,5 | 1,5 | 1,5 |
Габариты и масса станка | |||
Габариты станка (длина ширина высота), мм | 800 500 2050 | 800 500 2050 | 800 430 1450 |
Масса станка, кг | 430 | 450 | 400 |
Связанные ссылки
Каталог справочник сверлильных металлорежущих станков
Паспорта к сверлильным металлорежущим станкам и оборудованию
Справочник деревообрабатывающих станков
Справочник КПО
Купить каталог, справочник, базу данных: Прайс-лист информационных изданий
stanki-katalog.ru
Станок вертикально-сверлильный модели 2С125-04 предназначен для сверления глухих и сквозных отверстий, растачивания, зенкования, а также для развертывания, зенкерования, рассверливания и нарезания резьбы при помощи машинных метчиков до 22 мм. Станок отличается универсальными характеристиками, простотой в управлении и надежной конструкцией. • мощное литое основание из чугуна; • автоматическая подача шпиндельной пиноли; • циркуляционная система смазки сверлильной головки; • автоматическая и ручная подача; • наличие перегрузочной муфты; • откидной рабочий стол. Станок позволяет использовать его в единичном и мелкосерийном производстве, слесарных и ремонтных мастерских. Дополнительно станок комплектуется системой СОЖ, сверлильным патроном, резьбонарезными патронами (2 шт), тисками станочными (2 шт) и комплектами головок (2 шт).Технические характеристики сверлильного станка 2С125-04
|
i-perf.ru
Вертикально-сверлильный станок напольный 2С125 – станкостроительное объединение «ДВТ»
предназначены для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства.
Технические характеристики
Условный диаметр сверления в стали | 25 | мм |
Наибольший диаметр сверления в стали | 31 | мм |
Диапазон нарезаемых резьб | M5-M22 | |
Размер рабочей поверхности | 420×300 | мм |
Количество Т-образных пазов | 3 | |
Ширина центрального паза | 14h22 | |
Размер рабочей поверхности плиты | 320х320 | мм |
Количество Т-образных пазов | 3 | |
Ширина центрального паза | 14h22 | |
Наибольшее расстояние от торца шпинделя до стола | 730 | мм |
Наибольшее расстояние от торца шпинделя до плиты | 1210 | мм |
Подъём стола | 680 | мм |
Расстояние от оси шпинделя до колонны | 320 | мм |
Конус шпинделя | Moрзе 3 | |
Механические подачи пиноли шпинделя | – | мм |
Перемещение пиноли шпинделя | 150 | мм |
Количество частот вращения шпинделя | 9 | |
Количество механических подач пиноли шпинделя | – | |
Диапазон частот вращения шпинделя | 90-1400 (180-2800)* | об/мин |
Мощность двигателя главного движения | 1,5 (1,1)* | кВт |
Наибольшая масса заготовки | 100 | кг |
Наибольшая высота заготовки на столе | 500 | мм |
Наибольшая высота заготовки на плите | 900 | мм |
Масса станка (с упаковкой) | 585 | кг |
Масса станка (без упаковки) | 430 | кг |
Габаритные размеры (с упаковкой) | 1100x760x2260 | мм |
Габаритные размеры (без упаковки) | 800x500x2050 | мм |
Комплектация
За информацией обращайтесь к менеджеру
www.dvt.ru
Вертикально-сверлильный станок напольный 2С125-04 – станкостроительное объединение «ДВТ»
предназначены для обработки деталей из различных конструкционных материалов в условиях единичного и мелкосерийного производства.
Технические характеристики
Условный диаметр сверления в стали | 25 | мм |
Наибольший диаметр сверления в стали | 31 | мм |
Диапазон нарезаемых резьб | M5-M22 | |
Размер рабочей поверхности | 420×300 | мм |
Количество Т-образных пазов | 3 | |
Ширина центрального паза | 14h22 | |
Размер рабочей поверхности плиты | 320х320 | мм |
Количество Т-образных пазов | 3 | |
Ширина центрального паза | 14h22 | |
Наибольшее расстояние от торца шпинделя до стола | 730 | мм |
Наибольшее расстояние от торца шпинделя до плиты | 1210 | мм |
Подъём стола | 680 | мм |
Расстояние от оси шпинделя до колонны | 320 | мм |
Конус шпинделя | Moрзе 3 | |
Механические подачи пиноли шпинделя | 0,05…0,1; 0,1; | мм |
Перемещение пиноли шпинделя | 150 | мм |
Количество частот вращения шпинделя | 9 | |
Количество механических подач пиноли шпинделя | 3 | |
Диапазон частот вращения шпинделя | 90-1400 (180-2800)* | об/мин |
Мощность двигателя главного движения | 1,5 (1,1)* | кВт |
Наибольшая масса заготовки | 100 | кг |
Наибольшая высота заготовки на столе | 500 | мм |
Наибольшая высота заготовки на плите | 900 | мм |
Масса станка (с упаковкой) | 585 | кг |
Масса станка (без упаковки) | 450 | кг |
Габаритные размеры (с упаковкой) | 1100x760x2260 | мм |
Габаритные размеры (без упаковки) | 800x500x2050 | мм |
Комплектация
За информацией обращайтесь к менеджеру
www.dvt.ru

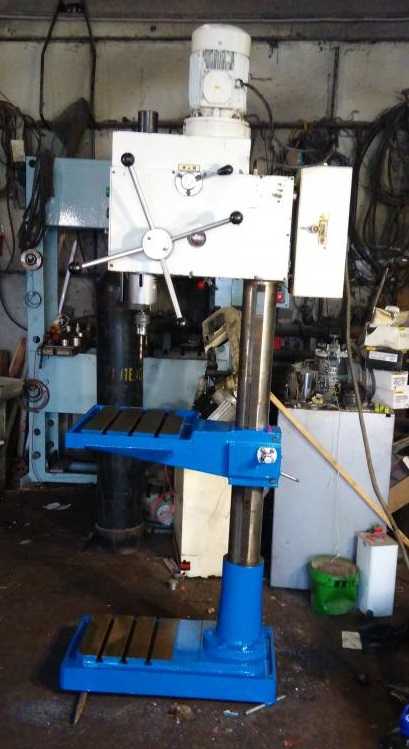

Станок вертикально-сверлильный 2С125 – посмотреть фото.
Каталог товаров
Сделайте магазин лучше!Ответьте на несколько вопросов, ваше мнение важно для нас
{“c”:”bitrix:news.list”,”t”:”banner_left”,”p”:{“IBLOCK_TYPE”:”content”,”IBLOCK_ID”:”11″,”NEWS_COUNT”:”5″,”SORT_BY1″:”RAND”,”SORT_ORDER1″:”ASC”,”SORT_BY2″:”ACTIVE_FROM”,”SORT_ORDER2″:”DESC”,”FILTER_NAME”:””,”FIELD_CODE”:[“”,””],”PROPERTY_CODE”:[“URL”,””],”CHECK_DATES”:”Y”,”DETAIL_URL”:””,”AJAX_MODE”:”N”,”AJAX_OPTION_SHADOW”:”Y”,”AJAX_OPTION_JUMP”:”N”,”AJAX_OPTION_STYLE”:”Y”,”AJAX_OPTION_HISTORY”:”N”,”CACHE_TYPE”:”N”,”CACHE_TIME”:”86400″,”CACHE_FILTER”:”N”,”CACHE_GROUPS”:”Y”,”PREVIEW_TRUNCATE_LEN”:””,”ACTIVE_DATE_FORMAT”:”d.m.Y”,”DISPLAY_PANEL”:”N”,”SET_TITLE”:”N”,”SET_STATUS_404″:”N”,”INCLUDE_IBLOCK_INTO_CHAIN”:”N”,”ADD_SECTIONS_CHAIN”:”N”,”HIDE_LINK_WHEN_NO_DETAIL”:”N”,”PARENT_SECTION”:””,”PARENT_SECTION_CODE”:””,”DISPLAY_NAME”:”N”,”DISPLAY_DATE”:”N”,”DISPLAY_TOP_PAGER”:”N”,”DISPLAY_BOTTOM_PAGER”:”N”,”PAGER_SHOW_ALWAYS”:”N”,”PAGER_TEMPLATE”:””,”PAGER_DESC_NUMBERING”:”N”,”PAGER_DESC_NUMBERING_CACHE_TIME”:”3600″,”PAGER_SHOW_ALL”:”N”,”AJAX_OPTION_ADDITIONAL”:””,”COMPONENT_TEMPLATE”:”banner_left”,”SET_BROWSER_TITLE”:”Y”,”SET_META_KEYWORDS”:”Y”,”SET_META_DESCRIPTION”:”Y”,”SET_LAST_MODIFIED”:”N”,”INCLUDE_SUBSECTIONS”:”Y”,”PAGER_TITLE”:”\u041d\u043e\u0432\u043e\u0441\u0442\u0438″,”PAGER_BASE_LINK_ENABLE”:”N”,”SHOW_404″:”N”,”MESSAGE_404″:””}}
{“c”:”altop:catalog.top”,”t”:”discount_left”,”p”:{“DISPLAY_IMG_WIDTH”:”178″,”DISPLAY_IMG_HEIGHT”:”178″,”SHARPEN”:”30″,”IBLOCK_TYPE”:”catalog”,”IBLOCK_ID”:”6″,”ELEMENT_SORT_FIELD”:”rand”,”ELEMENT_SORT_ORDER”:”asc”,”ELEMENT_SORT_FIELD2″:””,”ELEMENT_SORT_ORDER2″:””,”SECTION_URL”:””,”DETAIL_URL”:””,”BASKET_URL”:”\/personal\/cart\/”,”ACTION_VARIABLE”:”action”,”PRODUCT_ID_VARIABLE”:”id”,”PRODUCT_QUANTITY_VARIABLE”:”quantity”,”PRODUCT_PROPS_VARIABLE”:”prop”,”SECTION_ID_VARIABLE”:”SECTION_ID”,”DISPLAY_COMPARE”:”Y”,”ELEMENT_COUNT”:”3″,”LINE_ELEMENT_COUNT”:””,”PROPERTY_CODE”:[“NEWPRODUCT”,”SALELEADER”,”DISCOUNT”,”MANUFACTURER”,””],”PROPERTY_CODE_MOD”:[“”,””],”FLAG_PROPERTY_CODE”:”DISCOUNT”,”OFFERS_LIMIT”:””,”PRICE_CODE”:[“BASE”],”USE_PRICE_COUNT”:”N”,”SHOW_PRICE_COUNT”:”1″,”PRICE_VAT_INCLUDE”:”Y”,”PRODUCT_PROPERTIES”:[],”USE_PRODUCT_QUANTITY”:”Y”,”CACHE_TYPE”:”A”,”CACHE_TIME”:”86400″,”CACHE_NOTES”:””,”CACHE_GROUPS”:”Y”,”HIDE_NOT_AVAILABLE”:”N”,”CONVERT_CURRENCY”:”Y”,”CURRENCY_ID”:”RUB”,”COMPONENT_TEMPLATE”:”discount_left”,”OFFERS_FIELD_CODE”:[“”,””],”OFFERS_PROPERTY_CODE”:[“”,””],”OFFERS_SORT_FIELD”:”sort”,”OFFERS_SORT_ORDER”:”asc”,”OFFERS_SORT_FIELD2″:”id”,”OFFERS_SORT_ORDER2″:”desc”,”OFFERS_CART_PROPERTIES”:[]}}
Производители
{“c”:”bitrix:news.list”,”t”:”vendors_left”,”p”:{“IBLOCK_TYPE”:”catalog”,”IBLOCK_ID”:”4″,”NEWS_COUNT”:”10″,”SORT_BY1″:”NAME”,”SORT_ORDER1″:”ASC”,”SORT_BY2″:”SORT”,”SORT_ORDER2″:”ASC”,”FILTER_NAME”:””,”FIELD_CODE”:[],”PROPERTY_CODE”:[],”CHECK_DATES”:”Y”,”DETAIL_URL”:”\/vendors\/#ELEMENT_CODE#\/”,”AJAX_MODE”:”N”,”AJAX_OPTION_SHADOW”:”Y”,”AJAX_OPTION_JUMP”:”N”,”AJAX_OPTION_STYLE”:”Y”,”AJAX_OPTION_HISTORY”:”N”,”CACHE_TYPE”:”A”,”CACHE_TIME”:”86400″,”CACHE_FILTER”:”N”,”CACHE_GROUPS”:”Y”,”PREVIEW_TRUNCATE_LEN”:””,”ACTIVE_DATE_FORMAT”:”d.m.Y”,”DISPLAY_PANEL”:”N”,”SET_TITLE”:”N”,”SET_STATUS_404″:”N”,”INCLUDE_IBLOCK_INTO_CHAIN”:”N”,”ADD_SECTIONS_CHAIN”:”N”,”HIDE_LINK_WHEN_NO_DETAIL”:”N”,”PARENT_SECTION”:””,”PARENT_SECTION_CODE”:””,”DISPLAY_NAME”:”Y”,”DISPLAY_DATE”:”N”,”DISPLAY_TOP_PAGER”:”N”,”DISPLAY_BOTTOM_PAGER”:”N”,”PAGER_SHOW_ALWAYS”:”N”,”PAGER_TEMPLATE”:””,”PAGER_DESC_NUMBERING”:”N”,”PAGER_DESC_NUMBERING_CACHE_TIME”:”3600″,”PAGER_SHOW_ALL”:”N”,”AJAX_OPTION_ADDITIONAL”:””}}
Будьте в курсе!
Новости, обзоры и акции
{“c”:”bitrix:news.list”,”t”:”stati_left”,”p”:{“IBLOCK_TYPE”:”content”,”IBLOCK_ID”:”10″,”NEWS_COUNT”:”3″,”SORT_BY1″:”ACTIVE_FROM”,”SORT_ORDER1″:”DESC”,”SORT_BY2″:”SORT”,”SORT_ORDER2″:”ASC”,”FILTER_NAME”:””,”FIELD_CODE”:[“”,””],”PROPERTY_CODE”:[“”,””],”CHECK_DATES”:”Y”,”DETAIL_URL”:”\/about\/obzory-i-sovety\/#ELEMENT_CODE#\/”,”AJAX_MODE”:”N”,”AJAX_OPTION_SHADOW”:”Y”,”AJAX_OPTION_JUMP”:”N”,”AJAX_OPTION_STYLE”:”Y”,”AJAX_OPTION_HISTORY”:”N”,”CACHE_TYPE”:”A”,”CACHE_TIME”:”86400″,”CACHE_FILTER”:”N”,”CACHE_GROUPS”:”Y”,”PREVIEW_TRUNCATE_LEN”:””,”ACTIVE_DATE_FORMAT”:”d.m.Y”,”DISPLAY_PANEL”:”N”,”SET_TITLE”:”N”,”SET_STATUS_404″:”N”,”INCLUDE_IBLOCK_INTO_CHAIN”:”N”,”ADD_SECTIONS_CHAIN”:”N”,”HIDE_LINK_WHEN_NO_DETAIL”:”N”,”PARENT_SECTION”:””,”PARENT_SECTION_CODE”:””,”DISPLAY_NAME”:”Y”,”DISPLAY_DATE”:”Y”,”DISPLAY_TOP_PAGER”:”N”,”DISPLAY_BOTTOM_PAGER”:”N”,”PAGER_SHOW_ALWAYS”:”N”,”PAGER_TEMPLATE”:””,”PAGER_DESC_NUMBERING”:”N”,”PAGER_DESC_NUMBERING_CACHE_TIME”:”3600″,”PAGER_SHOW_ALL”:”N”,”AJAX_OPTION_ADDITIONAL”:””,”COMPONENT_TEMPLATE”:”stati_left”,”SET_BROWSER_TITLE”:”Y”,”SET_META_KEYWORDS”:”Y”,”SET_META_DESCRIPTION”:”Y”,”SET_LAST_MODIFIED”:”N”,”INCLUDE_SUBSECTIONS”:”Y”,”PAGER_TITLE”:”\u041d\u043e\u0432\u043e\u0441\u0442\u0438″,”PAGER_BASE_LINK_ENABLE”:”N”,”SHOW_404″:”N”,”MESSAGE_404″:””}}
{“c”:”bitrix:news.list”,”t”:”stati_left”,”p”:{“IBLOCK_TYPE”:”content”,”IBLOCK_ID”:”19″,”NEWS_COUNT”:”3″,”SORT_BY1″:”ACTIVE_FROM”,”SORT_ORDER1″:”DESC”,”SORT_BY2″:”SORT”,”SORT_ORDER2″:”ASC”,”FILTER_NAME”:””,”FIELD_CODE”:[“”,””],”PROPERTY_CODE”:[“”,””],”CHECK_DATES”:”Y”,”DETAIL_URL”:”\/about\/obzory-i-sovety\/#ELEMENT_CODE#\/”,”AJAX_MODE”:”N”,”AJAX_OPTION_SHADOW”:”Y”,”AJAX_OPTION_JUMP”:”N”,”AJAX_OPTION_STYLE”:”Y”,”AJAX_OPTION_HISTORY”:”N”,”CACHE_TYPE”:”A”,”CACHE_TIME”:”86400″,”CACHE_FILTER”:”N”,”CACHE_GROUPS”:”Y”,”PREVIEW_TRUNCATE_LEN”:””,”ACTIVE_DATE_FORMAT”:”d.m.Y”,”DISPLAY_PANEL”:”N”,”SET_TITLE”:”N”,”SET_STATUS_404″:”N”,”INCLUDE_IBLOCK_INTO_CHAIN”:”N”,”ADD_SECTIONS_CHAIN”:”N”,”HIDE_LINK_WHEN_NO_DETAIL”:”N”,”PARENT_SECTION”:””,”PARENT_SECTION_CODE”:””,”DISPLAY_NAME”:”Y”,”DISPLAY_DATE”:”Y”,”DISPLAY_TOP_PAGER”:”N”,”DISPLAY_BOTTOM_PAGER”:”N”,”PAGER_SHOW_ALWAYS”:”N”,”PAGER_TEMPLATE”:””,”PAGER_DESC_NUMBERING”:”N”,”PAGER_DESC_NUMBERING_CACHE_TIME”:”3600″,”PAGER_SHOW_ALL”:”N”,”AJAX_OPTION_ADDITIONAL”:””,”COMPONENT_TEMPLATE”:”stati_left”,”SET_BROWSER_TITLE”:”Y”,”SET_META_KEYWORDS”:”Y”,”SET_META_DESCRIPTION”:”Y”,”SET_LAST_MODIFIED”:”N”,”INCLUDE_SUBSECTIONS”:”Y”,”PAGER_TITLE”:”\u041d\u043e\u0432\u043e\u0441\u0442\u0438″,”PAGER_BASE_LINK_ENABLE”:”N”,”SHOW_404″:”N”,”MESSAGE_404″:””}}
youmet.ru
Вертикально сверлильный станок 2С125 – описание, цена
Цена: по запросу
Сверлильные станки относятся к довольно большой группе металлообрабатывающего оборудования, которая состоит из разнообразных металлорежущих станков, предназначенных для чистовой обработки отверстий (развертывания и зенкерования), получения глухих и сквозных отверстий, а также для нарезания внутренней резьбы. Сверлильные и расточные станки преимущественно используются в ремонтных, сборочных, инструментальных, а также механических цехах машиностроительных предприятий, а также разнообразными предприятиями малого бизнеса.
Различают несколько видов сверлильных станков, среди которых радиально-сверлильные, горизонтально-центровальные, вертикально-сверлильные (многошпиндельные и одношпиндельные), а также горизонтально-сверлильные станки для глубокого сверления.
Вертикально-сверлильные станки пользуются сегодня наибольшим спросом. Они практичны, долговечны, довольно безопасны в использовании и применяются как при серийном, так и при единичном производстве.
Наиболее востребованными моделями среди сверлильных станков являются вертикально-сверлильные станки моделей 2С125-04 и 2С125. Эти модели используются для обработки разнообразных деталей из разных конструкционных материалов как в условиях единичного, так и мелкосерийного производства. Вертикально-сверлильный станок 2С125 отличается высокой функциональностью, причем предназначен он как для фрезерования, зенкерования и растачивания, так и для сверления и нарезания резьб метчиками. Станок данной модели с ручным управлением отличается своей универсальностью, он оснащен подъемным откидным столом и фундаментной обработанной плитой. Вертикально-сверлильный станок 2С125 прост в эксплуатации, благодаря чему и пользуется высоким спросом на рынке металлообрабатывающего оборудования.
Условный диаметр сверления в стали, мм | 25 | |
Наибольший диаметр сверления в стали, мм | 31 | |
Диапазон нарезаемых резьб | M5-M22 | |
Размер рабочей поверхности, мм | 420×300 | |
Количество Т-образных пазов | 3 | |
Ширина центрального паза | 14h22 | |
Размер рабочей поверхности плиты, мм | 320х320 | |
Количество Т-образных пазов | 3 | |
Ширина центрального паза | 14h22 | |
Наибольшее расстояние от торца шпинделя до стола, мм | 730 | |
Наибольшее расстояние от торца шпинделя до плиты, мм | 1210 | |
Подъём стола, мм | 680 | |
Расстояние от оси шпинделя до колонны, мм | 320 | |
Конус шпинделя | Moрзе 3 | |
Механические подачи пиноли шпинделя, мм | – | |
Перемещение пиноли шпинделя, мм | 150 | |
Количество частот вращения шпинделя | 9 | |
Количество механических подач пиноли шпинделя | – | |
Диапазон частот вращения шпинделя, об/мин | 90-1400 (180-2800)* | |
Мощность двигателя главного движения, кВт | 1,5 (1,1)* | |
Наибольшая масса заготовки, кг | 100 | |
Наибольшая высота заготовки на столе, мм | 500 | |
Наибольшая высота заготовки на плите, мм | 900 | |
Масса станка, кг (с упаковкой) | 585 | |
Масса станка, кг (без упаковки) | 430 | |
Габаритные размеры, мм (с упаковкой) | 1100x760x2260 | |
Габаритные размеры, мм (без упаковки) | 800x500x2050 |
Также посетители сайта смотрят
Техническое описание товара предоставлено официальными представительствами компаний производителей и актуально на дату появления товара в нашем каталоге. Характеристики могут быть изменены без нашего ведома. Для уточнения обращайтесь к менеджерам ЗАО «Гигант».Указанные на сайте цены носят информационный характер и не являются публичной офертой (ст.435 ГК РФ).
Для получения подробной информации о наличии и стоимости указанных товаров, пожалуйста, обращайтесь к менеджерам компании с помощью специальной формы связи или по телефону.
вертикально-сверлильный станок 2с125 возможно приобрести в лизинг. А также мы доставим вертикально-сверлильный станок 2с125 в Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самару, Омск, Казань, Челябинск, Ростов-на-Дону, Уфу, Волгоград… А ТАКЖЕ В ЛЮБОЙ ГОРОД России, Белоруссии и Казахстана. Обращайтесь к специалистам компании.
www.gigant-m.ru
