Сверлильный станок 2С132: технические характеристики, паспорт, схемы

В этой статье мы рассмотрим вертикально-сверлильный станок 2С132: технические характеристики его функциональность, конструкцию, комплектацию, инструкции по установке, пуск и транспортировку, а также меры безопасности.

Содержание:

• 1 Назначение и область применения
• 2 Габарит рабочего пространства
  • 2.1 Посадочные и присоединительные базы
• 3 Сведения о производителе
• 4 Внешний вид
• 5 Принцип работы и особенности конструкции
• 6 Расположение основных частей
• 7 Основные части
  • 7.1 Коробка скоростей и привод
  • 7.2 Коробка подач
  • 7.3 Шпиндель
  • 7.4 Сверлильная головка
• 8 Режим работы, марки масел и СОЖ
  • 8.1 Схема смазки принципиальная
  • 8.2 Карта смазки
  • 8.3 Перечень применяемых смазочных материалов и их аналогов
• 9 Паспорт
• 10 Комплектация и принадлежности
  • 10. 1 Кинематическая схема
  • 10.2 Принадлежности поставляемые за отдельную плату
• 11 Уровень шума
• 12 Конструкция плавающего стола
• 13 Электрическая схема
• 14 Как правильно установить
  • 14.1 Фундамент
  • 14.2 Габариты и план фундамента, установочный чертеж
  • 14.3 Пуск
• 15 Меры по обеспечению безопасности
• 16 Пульт управления и перечень символов
  • 16.1 Защитные и предохранительные устройства
  • 16.2 Меры безопасности при подготовке к работе и при работе
  • 16.3 Меры безопасности при транспортировке и установке
• 17 Перечень графических символов
• 18 Упаковка хранение распаковка и транспортировка
  • 18.1 Схема транспортировка

Назначение и область применения

Вертикально-сверлильный станок 2С132 используется для сверления отверстий в металлических деталях различных форм и размеров. Он широко распространен в машиностроении, металлообработке и других отраслях промышленности, где требуется сверление отверстий в металлических деталях.

Он может сверлить отверстия различных диаметров, начиная от мелких и заканчивая диаметром 32 мм. Сверлильный станок 2С132 может работать с различными материалами, включая сталь, чугун, латунь, алюминий и некоторые другие металлы.

Область применения сверлильного станка 2С132 включает производство различных металлических конструкций, инструментов, запчастей, оборудования и некоторых других изделий. Он также может использоваться для ремонта и обслуживания металлических изделий.

Габарит рабочего пространства

Посадочные и присоединительные базы

Сведения о производителе

Вертикально-сверлильный станок 2С132 был разработан и производился в СССР на различных машиностроительных заводах, например, на заводах им. Свердлова, им. Куйбышева, им. Кирова и других.

Официальным производителем сверлильного станка 2С132 была Государственная корпорация «Полиграфмаш», которая специализировалась на производстве металлообрабатывающего оборудования. В настоящее время «Полиграфмаш» является крупнейшим производителем металлообрабатывающих станков в России и СНГ.

Также сверлильный станок 2С132 выпускался на других заводах, например, на Ульяновском станкостроительном заводе (УлССЗ), на Ленинградском станкостроительном заводе (ЛСЗ), на Рязанском станкостроительном заводе (РСЗ) и на других предприятиях машиностроения.

Производство сверлильного станка 2С132 было прекращено в начале 2000-х годов. Сегодня на рынке присутствуют более современные модели вертикально-сверлильных станков 2С132, которые имеют новые технологии и высокую производительность. Однако многие экземпляры сверлильного станка 2С132 до сих пор работают и активно используются в производственных мастерских и цехах.

Внешний вид

Принцип работы и особенности конструкции

Сверлильный станок 2С132 работает по принципу вращения сверла вокруг своей оси и продвижения сверла вниз к поверхности заготовки. Конструкция сверлильного станка 2С132 включает в себя станину, на которой установлены рабочий стол и вертикальный шпиндель с электродвигателем.

Рабочий стол имеет горизонтальные и вертикальные движения, что позволяет удобно устанавливать и закреплять заготовки для сверления. Вертикальный шпиндель устанавливается в двух опорах и оснащен механизмом подачи, который обеспечивает движение сверла вниз к поверхности заготовки.

Сверло закрепляется в зажимной головке на конце шпинделя, а его вращение обеспечивается электродвигателем, расположенным на верхней части сверлильного станка 2С132. Скорость вращения сверла может регулироваться в зависимости от типа материала и диаметра сверла.

Особенности конструкции сверлильного станка 2С132 включают в себя достаточно простую и надежную конструкцию, которая позволяет производить качественное сверление металла. Большинство деталей сверлильного станка 2С132 сделаны из высококачественной стали, что обеспечивает долгую и надежную работу. Кроме того, его конструкция предусматривает возможность установки различных приспособлений для обработки различных деталей и повышения производительности.

Расположение основных частей

Основные части

Основными частями сверлильного станка 2С132 являются:

1. Станина — основа сверлильного станка 2С132, на которой установлены рабочий стол и вертикальный шпиндель.
2. Рабочий стол — поверхность, на которой устанавливаются и закрепляются заготовки для сверления. Рабочий стол имеет горизонтальное и вертикальное движение, что позволяет настраивать его положение относительно сверлильного шпинделя.
3. Вертикальный шпиндель — основной рабочий орган сверлильного станка 2С132, на котором устанавливается сверло. Шпиндель имеет механизм подачи, который обеспечивает движение сверла вниз к поверхности заготовки.
4. Электродвигатель —- установленный на верхней части сверлильного станка 2С132, обеспечивает вращение сверла.
5. Зажимная головка — устройство для фиксации сверла в конце шпинделя.
6. Рычаги управления — позволяют настраивать и управлять движением рабочего стола и вертикального шпинделя.
7. Электрические и механические системы — обеспечивают питание и управление работой, включая механизм подачи сверла, регулирование скорости вращения сверла и другие функции.

В зависимости от конкретной модификации сверлильного станка 2С132 могут быть установлены дополнительные устройства и приспособления, такие как круговой стол, тиски и ножничный механизм для подъема рабочего стола.

Коробка скоростей и привод

Коробка подач

Шпиндель

Сверлильная головка

Режим работы, марки масел и СОЖ

Режим работы сверлильного станка 2С132 зависит от конкретной задачи и материала заготовки, но обычно он осуществляется с использованием одного из следующих режимов:

• Сверление без подачи. В этом режиме сверло проникает в материал, не получая дополнительного движения в глубину. Этот режим используется при сверлении отверстий малого диаметра в мягких материалах, таких как древесина или пластмасса.
• Сверление с механической подачей. В этом режиме сверло движется вниз с помощью механического механизма подачи. Этот режим используется для сверления отверстий большего диаметра и в твёрдых материалах, таких как металл или камень.
• Сверление с ручной подачей. В этом режиме сверло движется вниз с помощью ручного управления. Этот режим используется для сверления отверстий в небольших заготовках или при необходимости точной настройки глубины сверления.

Для обеспечения надлежащей работы и продления срока службы сверлильного станка 2С132, необходимо правильно выбирать масла и смазки для его компонентов. Для конкретных рекомендаций по выбору масел и смазок, следует обратиться к руководству пользователя и инструкции по эксплуатации. В целом, рекомендуется использовать масла и смазки от производителя сверлильного станка 2С132, которые соответствуют требованиям и характеристикам компонентов станка и режима его работы.

Схема смазки принципиальная

Карта смазки

Перечень применяемых смазочных материалов и их аналогов

Паспорт

Инструкцию по эксплуатации или паспорт вертикально-сверлильного станка 2С132 бесплатно можно скачать по ссылке.

Комплектация и принадлежности

Комплектация может различаться в зависимости от производителя и конкретной модели, но обычно в нее входят следующие основные компоненты:

1. Основание — металлическая рама, на которой установлены все остальные компоненты.
2. Стол — плоская поверхность с отверстием для сверления, на которую крепится заготовка.
3. Шпиндель — центральный вращающийся элемент, в котором устанавливается сверло.
4. Электродвигатель — устройство, обеспечивающее вращение шпинделя.
5. Передаточный механизм — система зубчатых колес, обеспечивающая передачу вращения от электродвигателя к шпинделю.
6. Механизм подачи — устройство, которое перемещает сверло вниз при сверлении.
7. Ручной механизм — устройство для ручного перемещения сверла вверх и вниз.

Кинематическая схема

Принадлежности поставляемые за отдельную плату

Сверлильный станок 2С132 может поставляться с дополнительными принадлежностями, которые поставляются за отдельную плату. Они включают различные сверла и фрезы, устройства зажима и крепления, устройства для подачи и смазки, центровочные патроны, устройства для измерения глубины сверления и угла наклона, устройства для защиты от стружки и охлаждения. Также можно приобрести дополнительные комплектующие и приспособления, чтобы улучшить функциональность и качество сверления.

Уровень шума

Уровень шума сверлильного станка 2С132 зависит от ряда факторов, таких как его конструкция, скорость вращения шпинделя, тип сверла и обрабатываемый материал. Обычно уровень шума сверлильного станка 2С132 в диапазоне от 75 до 85 дБ, что соответствует уровню шума городского трафика или звуку рабочего двигателя грузовика.

Для снижения уровня шума рекомендуется использовать защитные наушники или другие средства индивидуальной защиты слуха, а также размещать сверлильный станок 2С132 в отдельном помещении или в зоне сниженного шума. Также можно применять специальные материалы для звукопоглощения или звукоизоляции, чтобы снизить уровень шума в процессе работы.

Конструкция плавающего стола

Сверлильный станок 2С132 обычно оснащен плавающим столом, который позволяет обрабатывать детали различных размеров и форм, не изменяя угол сверления. Конструкция плавающего стола представляет собой платформу с возможностью вертикального перемещения, которая крепится к стойке сверлильного станка 2С132 и может быть заблокирована в нужном положении.

Плавающий стол имеет ряд преимуществ. Во-первых, он обеспечивает стабильность и точность сверления за счет устранения люфтов и дополнительной фиксации детали. Во-вторых, он позволяет обрабатывать большие детали без необходимости изменения угла сверления и переноски сверлильного станка 2С132. В-третьих, плавающий стол упрощает процесс зажима деталей, так как он может быть легко откинут в сторону при необходимости доступа к рабочей области.

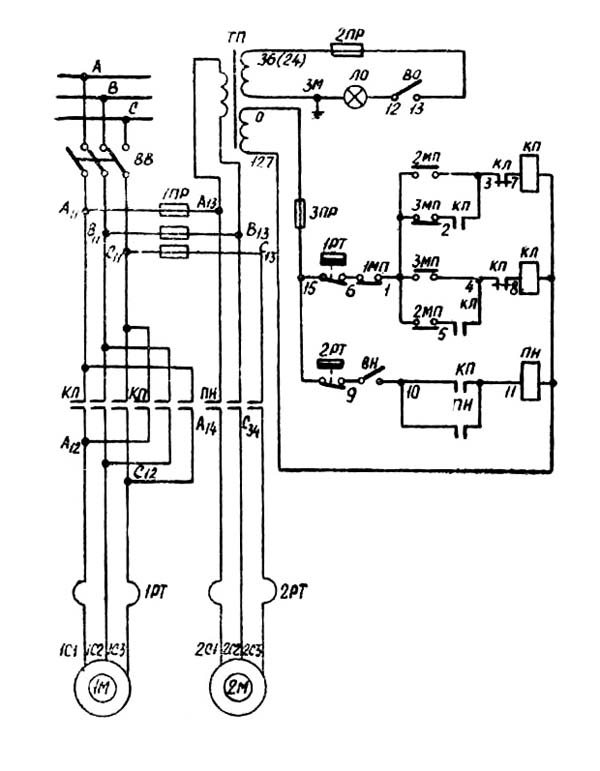

Электрическая схема

Как правильно установить

Для установки сверлильного станка 2С132 рекомендуется сначала подготовить ровное и горизонтальное место для установки фундамента, затем установить фундамент и дать ему время для затвердевания. После этого можно установить сверлильный станок 2С132 на фундамент, проверить его горизонтальность и затянуть крепежные болты. В конце необходимо провести проверочный пуск сверлильного станка 2С132.

Фундамент

Для сверлильного станка 2С132 рекомендуется устанавливать фундамент из железобетонных блоков или железобетонной плиты, с учетом следующих требований:

• фундамент должен быть достаточно прочным и жестким, чтобы выдерживать вес сверлильного станка 2С132 и предотвращать вибрации, которые могут повлиять на точность сверления;
• фундамент должен быть ровным и горизонтальным, чтобы сверлильный станок 2С132 мог быть правильно установлен, и чтобы все его части работали эффективно;
• фундамент должен быть выполнен из качественных материалов и строго соответствовать размерам и требованиям, указанным в инструкции производителя;
• для уменьшения вибраций на фундамент можно установить амортизирующие подушки или резиновые коврики.

При установке фундамента необходимо соблюдать все меры безопасности и строго следовать инструкциям производителя и требованиям нормативных документов.

Габариты и план фундамента, установочный чертеж

Пуск

Первый пуск сверлильного станка 2С132 следует проводить особенно внимательно, так как это может повлиять на дальнейшую работу. Для успешного первого пуска следует выполнить следующие действия:

• проверьте, правильно ли установлен сверлильный инструмент и настроены ли режимы работы сверлильный станок 2С132 в соответствии с задачей;
• проверьте, достаточно ли масла в системе смазки и корректно ли установлен масляный фильтр;
• включите сверлильный станок 2С132 и дайте ему работать на холостом ходу в течение нескольких минут, чтобы убедиться, что все узлы и механизмы работают правильно;
• постепенно увеличивайте скорость вращения шпинделя и проводите сверлильные операции на небольшой глубине;
• проверьте качество сверления и правильность настроек;
• по завершении работы выключите его и проведите инспекцию узлов и механизмов на наличие признаков износа или повреждений.

Важно помнить, что при первом пуске сверлильного станка 2С132 может возникнуть некоторый шум или вибрация, что является нормальным явлением и не должно вызывать беспокойства, если они не превышают допустимых норм. Если возникают какие-либо проблемы или вопросы, необходимо обратиться к инструкции производителя или к специалистам.

Меры по обеспечению безопасности

При работе со сверлильным станком 2С132 необходимо соблюдать ряд мер безопасности, чтобы избежать травм и несчастных случаев. Ниже перечислены некоторые из основных мер:

1. Никогда не приближайтесь к движущимся частям сверлильного станка 2С132, пока он включен. Необходимо подождать, пока шпиндель полностью остановится.
2. Не используйте поврежденные или изношенные сверла, так как это может привести к образованию осколков и разбрызгиванию металлических стружек.
3. Надевайте защитные очки, чтобы предотвратить попадание металлических стружек в глаза.
4. Перед тем, как начать работу, убедитесь, что все крепления, шпиндель и сверла правильно закреплены и затянуты.
5. Передвигайте тяжелые детали и заготовки с помощью грузоподъемных механизмов или других специальных средств.
6. Перед началом работ сбросьте напряжение из электрической сети и убедитесь, что сверлильный станок 2С132 отключен от электрического питания.
7. Соблюдайте инструкции, которые указаны в руководстве по эксплуатации.

Эти меры безопасности помогут предотвратить травмы и повреждения оборудования в процессе работы.

Пульт управления и перечень символов

Защитные и предохранительные устройства

Сверлильный станок 2С132 оснащен специальными устройствами, предназначенными для обеспечения безопасности оператора. К ним относятся:

• защитный кожух вокруг шпинделя;
• защитная решетка над столом;
• предохранительный выключатель, который останавливает сверлильный станок 2С132 при открытии крышки кожуха или решетки;
• автоматический останов при перегрузке;
• система автоматической подачи масла, чтобы избежать перегрева и пожара.

Меры безопасности при подготовке к работе и при работе

При работе со сверлильным станком 2С132, необходимо соблюдать следующие меры безопасности:

• проверить состояние защитных устройств и наличие предохранительных выключателей;
• убедиться, что режущий инструмент правильно закреплен;
• использовать специальные перчатки и очки;
• не носить свободную одежду и украшения, которые могут попасть в режущий инструмент.

Во время работы со сверлильным станком 2С132 необходимо соблюдать следующие меры безопасности:

• не касаться вращающихся деталей;
• не забирать опилки руками, лучше воспользоваться, например, щеткой;
• следить за значениями нагрузки на сверлильный станок 2С132 и не допускать их превышения.

Меры безопасности при транспортировке и установке

Для обеспечения безопасности при транспортировке и установке сверлильного станка 2С132 необходимо соблюдать следующие меры:

• использовать специальное транспортное средство и крепление для перевозки;
• не допускать ударов и падений;
• перед установкой убедиться, что поверхность фундамента ровная и не имеет дефектов;
• следить за тем, чтобы он был правильно закреплен на фундаменте;
• проверить работу защитных устройств и предохранительных механизмов.

Перечень графических символов

Упаковка хранение распаковка и транспортировка

Перед транспортировкой сверлильного станка 2С132 необходимо учитывать его размеры и вес, подбирая соответствующее транспортное средство и метод крепления. Кроме того, важно обеспечить устойчивое и надежное крепление сверлильного станка 2С132 на транспорте, чтобы избежать его повреждения или перемещения в процессе перевозки.

Хранение должно осуществляться в соответствии с требованиями инструкции по эксплуатации и рекомендациями производителя. Не рекомендуется хранить сверлильный станок 2С132 в местах с высокой влажностью, температурными перепадами или вблизи источников тепла и открытого огня.

При распаковке необходимо следовать инструкции производителя, чтобы избежать повреждения или порчи как самого сверлильного станка 2С132, так и его комплектующих. Необходимо осуществлять распаковку в соответствии с требованиями по транспортировке, используя подъемное оборудование, если это необходимо.

Перед пуском необходимо проверить работу защитных устройств и предохранительных выключателей, а также убедиться в отсутствии посторонних предметов в рабочей зоне.

Схема транспортировка

Файл: МГПК Курсовой Электрооборудование и схема управления сверлильного станка 2С132.doc – Страницы №№1-2

Министерство образования Республики Беларусь Филиал «БНТУ» «Минский государственный политехнический колледж» Специальность 2-36 03 31-01 «Монтаж и эксплуатация электрооборудования» (производственная деятельность) Дисциплина «Электрооборудование предприятий и гражданских зданий»» Курсовой проект Электрооборудование и схема управления сверлильного станка 2С132 Пояснительная записка КП 56Э4б. 21.00.00.000 ПЗ Разработал В. П. Шмуглевский Руководитель C. И. Жаврид 2014

Министерство образования Республики Беларусь

УТВЕРЖДАЮ

Председатель цикловой комиссии

____________ Н. К. Фоменко

^{(подпись)}

ЗАДАНИЕ

для курсового проектирования по дисциплине «Электрооборудование предприятий и гражданских зданий»___________________________________________________________________________________

учащемуся 4 курса 56Эб группы

филиал «БНТУ» «Минский государственный политехнический колледж»________________

Шмуглевскому Виктору Петровичу____________________________________________

Тема курсового проекта и исходные данные Электрооборудование и схема управления сверлильного станка 2C132___________________________________________________________________

Исходные данные – паспорт станка, его технические характеристики_____________________

При выполнении курсового проекта по указанной теме должны быть представлены:

1 Расчётно – пояснительная записка

Введение_________________________________________________________________________________________

1 Название и технические характеристики станка__________________________________________

2 Техническое обоснование выбора электроприводов станка______________________________

3 Выбор рода тока и величины напряжения___________________________________________________

4 Расчёт мощности и выбор типа электродвигателя главного движения__________________

5 Расчёт мощности и выбор типа электродвигателя вспомогательного движения_______

6 Расчёт и построение механической характеристики электродвигателя главного движения с применением ПЭВМ___________________________________________________________

7 Разработка принципиальной электрической схемы управления станком и описание её работы____________________________________________________________________________________

8 Расчёт и выбор аппаратов пуска, защиты, управления____________________________________

9 Выбор питающих проводов________________________________________________________________

10 Охрана труда при работе с электрооборудованием станка________________________________

Выводы__________________________________________________________________________________________

Перечень ТНПА__________________________________________________________________________________

Литература______________________________________________________________________________________

2 Графическая часть проекта

Лист 1 – Принципиальная электрическая схема управления станком – формат A1_______

---

Лист 2 – Внешний вид станка с положением электрооборудования – формат А1_________

Дата выдачи «24» ноября 2014г.

Срок окончания «__»________2015г.

Задание принял к выполнению ____________________ В. П. Шмуглевский

^{(подпись учащегося)}

Руководитель курсового проекта __________________ С. И. Жаврид

За полным содержанием данной работы обращайтесь по следующим адресам:

https://vk.com/orororr

[email protected]

---

ВЛ27-2С132 | SICK

WL27-2S132 | БОЛЬНОЙ

• Дом
• П27-2
• ВЛ27-2С132

• Дом
• П27-2
• ВЛ27-2С132

Иллюстрация может отличаться

Внимание: Товар снят с производства и больше не доступен для заказа. Информацию о преемнике можно найти здесь.

Загрузка…

Войдите, чтобы узнать цену и предполагаемую дату прибытия

Контакт

Технический паспорт продукта Английский Чешский датский Немецкий испанский финский Французский итальянский Японский Корейский Голландский польский португальский Русский Шведский турецкий Традиционный китайский Китайский

Скопировать короткую ссылку

• • Механика/электроника

    напряжение питания	24 В переменного тока/DC … 240 В переменного тока/DC 1)
    Power Encaprance
    . 2)
    Выходная функция	Перекидные контакты
    Режим переключения	Переключение свет/темнота 2)
    Переключательный ток (напряжение переключения)	4 A (240 В переменного тока) 0,2 A (120 В ДК) 4 A (24 В. Д.К.)
    Время отклика	3)
    . Время отклика	3)
    	3)
    	3)
    .
    Частота переключения	10 Гц 4)
    Подключение тип	Кабель, 5-проводной, 2 М 5)
    Проводник	0,25 ММБ.	A 6) C 7)
    Protection class	II 8)
    Weight	100 g
    Housing material	Plastic, ABS
    Степень защиты	IP65
    Рабочая температура окружающей среды	–40 °C … +60 °C
    Температура окружающей среды при хранении 7 °C –9 5	…0051
    № файла UL	NRKH.E181493 & NRKH7.E181493

    • ¹⁾ + 10 %, –20 %.
    • ²⁾ Обеспечьте подходящее искрогашение для индуктивных или емкостных нагрузок.
    • ³⁾ Время прохождения сигнала с резистивной нагрузкой.
    • ⁴⁾ С соотношением свет/темнота 1:1.
    • ⁵⁾ Не сгибать при температуре ниже 0 °C.
    • ⁶⁾ A = V _S соединения защищены от обратной полярности.
    • ⁷⁾ C = подавление помех.
    • ⁸⁾ Опорное напряжение: 250 В переменного тока.

  • Classifications

    ECl@ss 5.0	27270902
    ECl@ss 5.1.4	27270902
    ECl@ss 6.0	27270902
    ECl@ ss 6.2	27270902
    ECl@ss 7.0	27270902
    ECl@ss 8.0	27270902
    ECl@ss 8.1	27270902
    ECl@ss 9. 0	27270902
    ECl@ss 10.0	27270902
    ECl@ss 11.0	27270902
    ETIM 5.0	EC002717
    ETIM 6.0	EC002717
    ETIM 7.0	EC002717
    UNSPSC 16.0901	39121528

  Технические чертежи

  Схема подключения Cd-162

  Характеристическая кривая

  Диаграмма диапазона чувствительности

Пожалуйста, подождите…

Ваш запрос обрабатывается, это может занять несколько секунд.

Загрузка…

Символы принципиальных схем | Lucidchart

Какая принципиальная схема вам нужна?

Я новичок в принципиальных схемах и хочу узнать больше.

Я хочу сделать свою схему в Lucidchart.

Я хочу сделать принципиальную схему из шаблона Lucidchart.

---

При создании принципиальной схемы важно понимать, как используются общие электротехнические символы и что они означают. Ознакомьтесь с нашим руководством по символам цепей в Lucidchart, чтобы получить преимущество.

3 минуты прочтения

Хотите сделать схему своими руками? Попробуйте Люсидчарт. Это быстро, просто и совершенно бесплатно.

Создание принципиальной схемы

Общие символы принципиальных схем

Принципиальные схемы могут быть созданы с тысячами возможных форм и значков, а средство для создания принципиальных схем Lucidchart имеет все прибамбасы, чтобы гарантировать, что у вас есть все необходимое для создания отраслевого стандарта. диаграмма. Наша библиотека символов принципиальных схем является схематической и включает в себя множество значков, обычно используемых инженерами. От транзисторов до логических элементов — вы найдете значки, соответствующие международным стандартам. Наши значки сгруппированы в разные семейства символов, описанные ниже.

Символы электрических схем

Электрические символы являются наиболее часто используемыми символами в схемах электрических цепей. Усилители (обозначенные треугольниками) увеличивают выходной сигнал в вашей схеме. Конденсаторы (параллельные линии) накапливают энергию в вашей системе, а резисторы (зигзагообразные линии) уменьшают ток. Все студенты, изучающие электротехнику, должны ознакомиться с этими тремя формами, поскольку они повсеместно используются в принципиальных схемах. В Lucidchart просто наведите указатель мыши на фигуру, чтобы увидеть ее название. Вы также можете искать фигуру (например, лампочку), используя наш Iconfinder и функцию результатов поиска изображений Google, чтобы получить больше вариантов изображения формы.



Символы на электрической схеме источника питания

Используйте символы источника питания для обозначения переменного и постоянного тока на принципиальной схеме. Lucidchart имеет простые в использовании диалоговые окна, позволяющие переключать направление значков положительного и отрицательного заряда, а также ориентацию и метку напряжения. Вы также можете выделить свою принципиальную схему, добавив цвет заливки всего одним щелчком мыши.



С Lucidchart можно быстро и легко строить диаграммы. Начните бесплатную пробную версию сегодня, чтобы начать создавать и сотрудничать.

Составьте принципиальную схему

Символы схемы транзистора

В отличие от символа резистора, символ транзистора используется для обозначения усиления или переключения мощности. Существует три основных типа транзисторов: биполярные переходные транзисторы (BJT), полевые транзисторы с переходным затвором (JFET) и полевые транзисторы на основе оксидов металлов (MOSFET). Каждый тип имеет свои уникальные преимущества и недостатки. BJT имеют высокую крутизну, тогда как MOSFET превосходны при низких напряжениях. Полезным мнемоническим приемом для запоминания того, какие транзисторы являются PNP (положительный-отрицательный-положительный), а какие – NPN (отрицательный-положительный-отрицательный), является «не указывать» для NPN и «гордо указывать» для PNP.



Символы схемы реле

Реле образуют переключатели в вашей электрической цепи. В Lucidchart есть четыре основных типа обозначенных символов реле. Они включают в себя как полное имя, например. Single Pole Single Throw и его аббревиатура — в данном случае SPST. Вы можете легко повернуть реле или любой другой значок в Lucidchart, чтобы он соответствовал параметрам вашей принципиальной схемы.



Символы схемы логических элементов

Логические элементы выполняют логические функции (например, «и», «не и» или «исключающее или») на одном или нескольких входах для создания одного выхода.
