2В440А паспорт: 2В440А станок координатно-расточной. Паспорт, схемы, характеристики, описание
alexxlab | 09.05.2023 | 0 | Разное
Паспорт 2В440А Координатно-расточный станок (Куйбышев)
Наименование издания:
Часть 1: Руководство по эксплуатации – 46 страниц
Часть 2: Электрооборудование (2В440А.00.000) – 104 страницы
Часть 3: Свидетельство о приёмке (2В440А.00.006) – 16 страниц
Выпуск издания: Куйбышевский завод координатно-расточных станков
Год выпуска издания: 1975
Кол-во книг (папок): 3
Кол-во страниц: 166
Стоимость: Договорная
Описание: Полный комплект документации
Содержание:
Часть 1: Руководство по эксплуатации
Назначение станка
Транспортировка, установка и подключение к электрической сети
– Схема подвязки станка при транспортировке
– Установочный чертёж станка
– Внешний вид станка модели 2В440А
Паспорт координатно-расточного станка
Спецификация зубчатых и червячных колёс, винтов, гаек
– Кинематическая схема
Краткое описание станка
– Схема органов управления станка
Органы управления станка
Спецификация органов управления
Смазка станка
– Схема смазки
Подшипники качения, остановленные на станке
Правила работы и уход за станком
– Механизм привода перемещения стола
– Коробка скоростей (разрезы)
– Коррекционное устройство
– Блок направляющих
– Устройство для измерения глубины обработки
– Теплоизоляция главного привода
– Осветитель
– Шпиндельная коробка
Установка изделия по заданным координатам
– Расточной шпиндель
– Устройство для работы с охлаждением
– Отсчёт координат на экранах
Спецификация быстроизнашивающихся деталей
– Конус (2450.
300.035)– Конус (2450.300.036)
– Кольцо привода (2450.300.038)
– Сухарь (2В440А.301.007)
– Сухарь (2В440А.301.008)
– Лента (2450.400.031)
– Червячная шестерня (2В440А.232.002)
– Червячная шестерня (2В440А.232.003)
Центроискатели
– Центроискатель с индикатором
– Оправка – центроискатель
– Микроскоп – центроискатель
– Резцедержатель с точной подачей
Универсальный резцедержатель
Переходные втулки
Державка с цанговым зажимом
Сверлильный патрон
Пружинный керн
Установочный центр
Индикаторная державка
Державка для заточки мелких свёрл и резцов
– Универсальный резцедержатель
– Установка резца с помощью индикатора
– Державка для заточки мелких свёрл и резцов
Борштанги и режущий инструмент
– Борштанги
Поворотные столы
– Универсальный поворотный стол
– Горизонтальный поворотный стол
Установка наклонного положения универсального поворотного стола
– Схема расчёта размера X
– Регулировка механизма зажима стола
– Регулировка механизма зажима салазок
– Регулировка натяжения и замена ремней клиновой передачи привода главного движения
– Схема расположения подшипников качения
Установка обрабатываемого отверстия по оси шпинделя при наклонном положении поворотного стола
Инструкция по регулировке механизмов станка
Часть 2: Электрооборудование (2В440А.

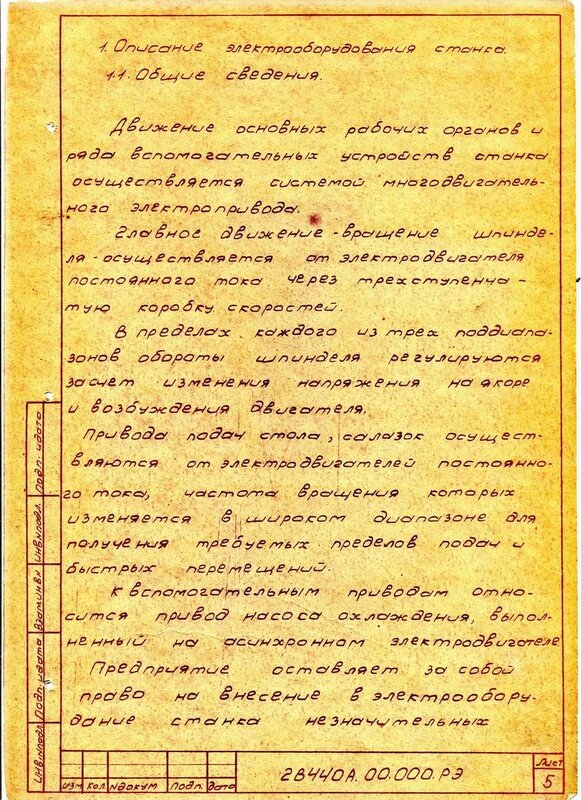

00.000) (Электрооборудование полностью сходно с электрооборудованием расточного станка модели 2Е440А)1. Описание электрооборудование
Общие сведения
Привод главного движения
Привод подач
2. Управление станком
Подготовка станка к пуску
Управление главным приводом
Управление приводом подач
Освещение оптики станка
3. Защита и блокировки
4. Порядок управления электрооборудованием станка
Подготовка станка к работе
Электропривод шпинделя
Электропривод стола и салазок
5. Свидетельство о приёмке электрооборудования
6. Указания по обслуживанию и эксплуатации электрооборудования станка
Инструкция по наладке электрооборудования
Общие сведения
Рекомендуемый перечень приборов, необходимых при запуске
Предварительная подготовка к запуску
Проверка работы привода главного движения
Проверка работы привода подач
Эксплуатация электрооборудования
Технические условия эксплуатации
Рекомендуемая система обслуживания электрооборудования станка
Указания по технике безопасности
Перечень элементов к схеме электрической принципиальной
Список прилагаемых чертежей:
– Главный и вспомогательный привода.
Схема электрическая принципиальная (2Е440А.800.001Э3)– Привод подач. Схема электрическая принципиальная (2Е440А.800.003Э4)
– Станина, стойка. Таблица соединений (2Е440А.800.003Э4)
– Салазки. Схема электрическая соединений (2Е440А.800.004Э4)
– Электрошкаф. Схема электрическая соединений (2Е440А.800.005Э4)
– Электрошкаф. Таблица соединений (2Е440А.800.005Э4)
– Переключатель скоростей главного привода РО. Схема электрическая соединений (2Е440А.800.006Э4)
– Регулятор скорости приводов подач РС. Схема электрическая соединений (2Е440А.800.007Э4)
Часть 3: Свидетельство о приёмке (2В440А.00.006)
Технические характеристики расточного станка 2Е440А
- Вы здесь:
- Станки
org/ListItem”>
Сверлильные и расточные- Категория: Сверлильные и расточные
- координатно-расточной станок
- 2Е440А
- Описание
- Фото
- Паспорт
- Видео
Описание
Куйбышевский завод координатно-расточных станков
Координатно-расточной станок модели 2Е440А предназначен для обработки отверстии с точным расположением осей, размеры между которыми заданы в прямоугольной системе координат.
Наряду с расточкой на станке могут выполняться сверление, легкое (чистовое) фрезерование, разметка и проверка линейных размеров, в частности межцентровых расстояний.
Применяя поставляемые со станком поворотные столы и другие принадлежности, можно производить обработку отверстий, заданных в полярной системе координат, наклонных и взаимно перпендикулярных отверстий и проточку торцовых плоскостей.
Станок пригоден как для работ в инструментальных цехах (обработка кондукторов и приспособлений), так и в производственных цехах для точной обработки деталей без специальной оснастки. Он оборудован оптическими экранными отсчетными устройствами, позволяющими отсчитывать целую и дробную части координатного размера.
В условиях нормальной эксплуатации станок обеспечивает точность установки межцентровых расстояний в прямоугольной системе координат 0,004 мм.
Класс точности станка А по ГОСТ 8—71.
Оптическая система отсчета координат станка
Оптические устройства для отсчета продольных и поперечных перемещений состоят из следующих основных узлов: осветителей 1, стеклянных шкал 2, проекторов 3, экранов 4 (рис. 1, 2).
Отсчет величины перемещений стола и салазок производится по точным стеклянным шкалам с миллиметровыми делениями и нанесенными на шкалы цифрами. Шкала 2 продольных перемещений (рис. 1) связана со столом и вместе с ним перемещается относительно объектива проектора 3 оптического устройства, которое проецирует изображение шкалы на экран 4.
Объектив проектора 3 вместе с салазками перемещается вдоль шкалы 2. Изображение шкалы 2 проецируется на экран 4.
Коррекция достигается тем, что изображение штриха шкалы смещается на нужную величину благодаря покачиванию плоскопараллельных пластинок 5 (рис. 1 и 2), помещенных на выходе лучей из проекторов.
В каждой из систем отсчета плоскопараллельная пластина в оправе соединена общей осью с рычажком, находящимся в постоянном контакте с коррекционной линейкой. В зависимости от припиловки последней рычажок, а вместе с ним и оправка с плоскопараллельной пластинкой поворачиваются вокруг своей оси в ту или иную сторону. Поворот плоскопараллельной пластинки вызывает в поле зрения экрана смещение изображения штрихов масштабной линейки на требуемую величину.
Вывертыванием винтов компенсируют плюсовую ошибку, ввертыванием — минусовую.
Внимание! При снятии и установке стола на станок следует коррекционный рычажок оттянуть поворотом маховичка.
Экраны 4 утоплены в пульте и закрываются крышкой. Здесь же располагается кнопка включения освещения экранов.
Установку изделия на заданные координаты можно (в зависимости от способа нанесения размеров на чертеже) производить двумя способами: «цепочкой» и «лесенкой». После закрепления изделия на столе станка ось шпинделя совмещается с базой, от которой в дальнейшем будут откладываться координаты будущих отверстий; включается освещение экранов; маховичком микронного отсчета нулевое деление круговой шкалы устанавливается против визирной стрелки; маховичком миллиметрового расхода устанавливается проекция ближайшего штриха в середину спирали, обозначенной 0, и записывается (запоминается) исходное положение.
| Основные данные | |
|---|---|
| Рабочая поверхность стола (длина х ширина), мм | 710 х 400 |
| Наименьшее расстояние от зеркала стола до торца шпинделя, мм | 158 |
| Наибольший диаметр, мм: | |
| – сверления по стали в сплошном материале | 25 |
| – расточки, мм | 250 |
| Наибольший конус закрепляемого инструмента | Морзе 4 |
| Число Т-образных пазов на столе | 5 |
| Частота вращения шпинделя (бесступенчатое регулирование), об/мин | 50-2000 |
| Подача на один оборот шпинделя (бесступенчатое регулирование), мм | 0,03-0,16 |
| Величина быстрого перемещения стола и салазок, мм/мин | 1600 |
| Скорость перемещения стола (салазок), мм/мин | 20-315 |
| Масса обрабатываемого изделия при установке на столе станка, кг | 320 |
| Цена деления отсчетного растра установки координат, мм | 0,001 |
| Привод, габарит и масса станка | |
| Питающая электросеть: | |
| – род тока | Переменный трехфазный |
| – частота тока, Гц | 50 |
| – напряжение, В | 380 |
| Тип автомата на вводе | АК-63-3М |
| Номинальный ток расцепителя вводного автомата, А | 12,5 |
| Электродвигатели: | |
| главного привода: | |
| – тип | П42-С1 |
| – мощность, кВт | 4,5 |
| – частота вращения, об/мин | 1800 |
| перемещения салазок: | |
| – тип | ЭП-110/245М-С1 |
| – мощность, кВт | 0,245 |
| – частота вращения, об/мин | 3600 |
| перемещения стола: | |
| – тип | ЭП-110/245М-С1 |
| – мощность, кВт | 0,245 |
| – частота вращения, об/мин | 3600 |
| насоса охлаждения: | |
| – тип | ПА-22 |
| – мощность, кВт | 0,125 |
| – частота вращения, об/мин | 2800 |
| Система смазки: | |
| – тип насоса | Шестеренный |
| – производительность, л/мин | 1,6 |
| – давление (рабочее), кгс/см2 | 5 |
| – марка масла | “Машинное С” |
| Система охлаждения: | |
| – тип насоса | ПА-22М |
| – производительность, л/мин | 22 |
| – емкость резервуара, л | 55 |
| Габарит станка, включая ход стола и салазок (длина х ширина х высота), мм | 2440 х 2195 х 2385 |
| Масса станка (без электрошкафа и принадлежностей), кг | 3400 |
Паспорт
Видео
Координатно-расточной станок 2Е440А – демонстрация работы
