Описание

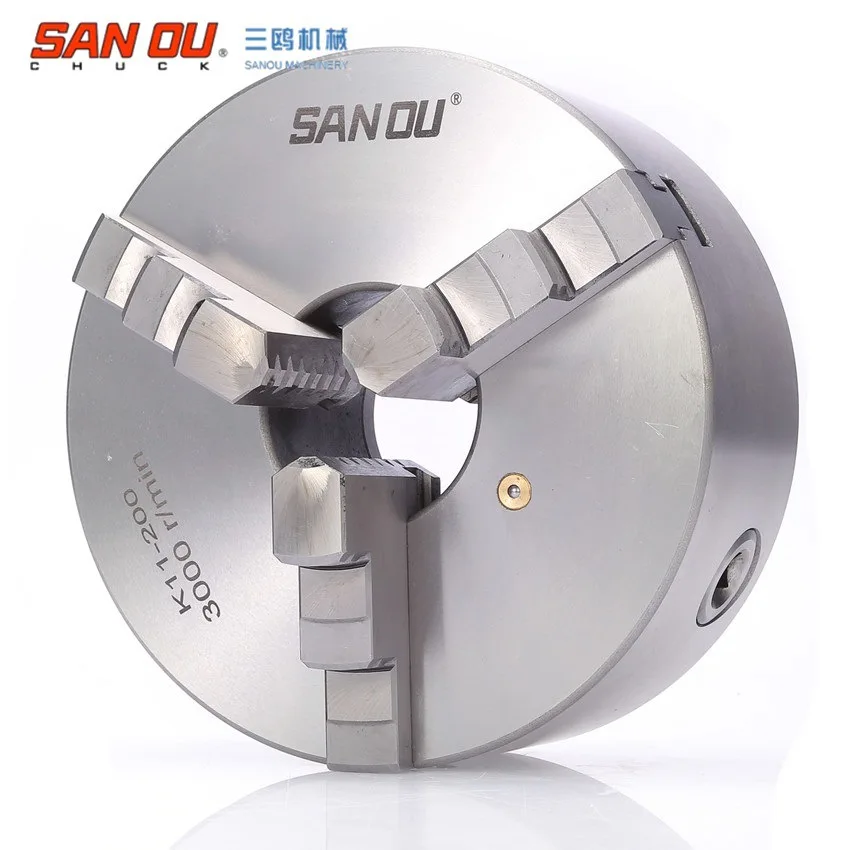

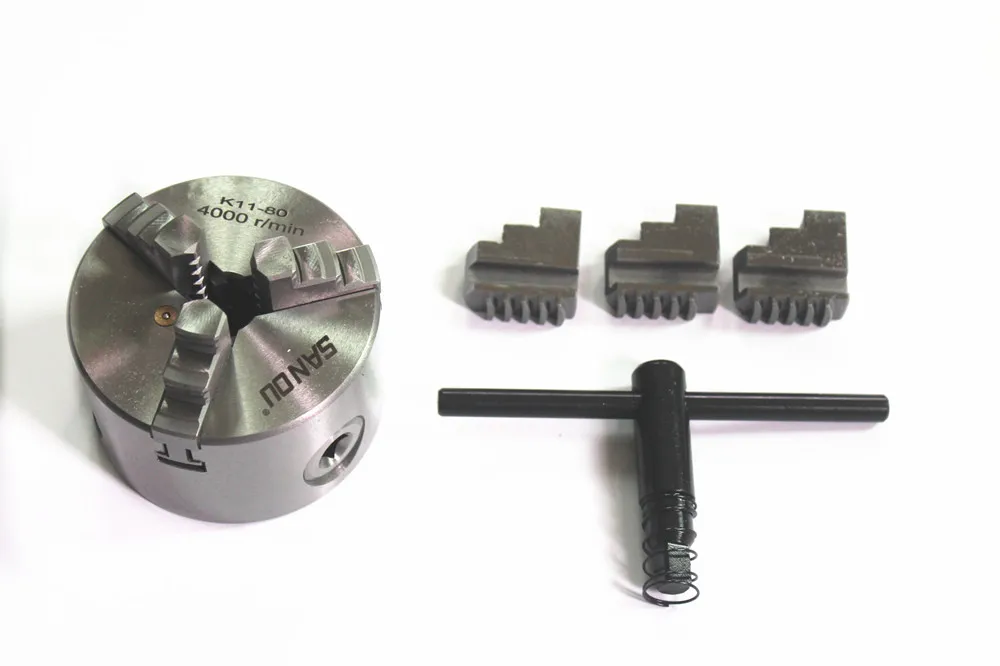

Токарные патроны трехкулачковые типа 1 исполнения 1

Обозначение модели токарного патрона	D	D1	D2	D3	n x d	h	H	H1	Масса, кг
3-80.01.11	80	16,5	55	66	3 х М6	3	50	66	1,4
3-100. 02.24	100	20	72	86	3 х М8	3	55	73	2,4
3-125.03.24	125	32	95	108	3 х М8	4	56	75	3,4
3-160.05.14	160	45	130	142	6 х М8	4	60	90,5	6,4
3-200.07.14	200	60	165	180	6 х М10	4	75	113	15,3
3-250.09.34	250	80	210	226	6 х М12	5	89,5	122,5	28,2
3-315.11.34	315	100	270	290	6 х М12	6	99,5	140	46,5
3-400.15.34	400	136	340	368	6 х М16	6	105	157	82,0

Токарные патроны трехкулачковые типа 1 исполнения 2

Обозначение модели токарного патрона	D	D1	D2	D3	n x d	h	H	H1	H2	Масса*, кг
3-160. 06.20	160	45	130	142	3 х М8	4	60	65	102	6,0
3-200.08.20	200	60	165	180	6 х М10	4	75	80,5	125	13,6
3-250.10.30	250	80	210	226	6 х М12	5	89,5	94,5	143,5	26,0
3-315.12.30	315	100	270	290	6 х М12	6	99,5	107	167	45,0
3-400.16.30	400	136	340	368	6 х М16	6	105	114	178	80,0

* масса патрона без накладных кулачков

Патроны токарные трёхкулачковые типа 2 (по ГОСТ 12593-95) исполнения 1

Обозначение модели токарного патрона	D	D1	D2	D3	n x d	D4	H	H1	Масса, кг
3-200. 31.14	200	60	82,563	104,8	4 х М10	135	75	113	15,5
3-200.33.14	200	60	106,375	133,4	4 х М12	170	75	113	15,2
3-250.35.34	250	80	106,375	133,4	4 х М12	170	89,5	122,5	28,2
3-250.37.34	250	80	139,719	171,4	4 х М16	220	89,5	122,5	27,6
3-315.39.34	315	100	106,375	133,4	4 х М12	170	99,5	140	48,4
3-315.41.34	315	100	139,719	171,4	4 х М16	220	99,5	140	48,3
3-315.55.34	315	100	196,869	235	6 х М20	290	105,5	146	49,6
3-400. 43.34	400	136	139,719	171,4	4 х М16	220	105	157	83
3-400.45.34	400	136	196,869	235	6 х М20	290	105	157	82

Патроны токарные трёхкулачковые типа 2 (по ГОСТ 12593-95) исполнения 2

Обозначение модели токарного патрона	D	D1	D2	D3	n x d	D4	H	H1	H2	Масса*, кг
3-200.32.20	200	60	82,563	104,5	4 х М10	135	75	80,5	125,5	13,7
3-200.34.20	200	60	106,375	133,4	4 х М12	170	75	80,5	125,5	13,4
3-250.36.30	250	80	106,375	133,4	4 х М12	170	89,5	94,5	143,5	26,8
3-250. 38.30	250	80	139,719	171,4	4 х М16	220	89,5	94,5	143,5	26,2
3-315.40.30	315	100	106,375	133,4	4 х М12	170	99,5	107	167	46,7
3-315.42.30	315	100	139,719	171,4	4 х М16	220	99,5	107	167	46,4
3-315.56.30	315	100	196,869	235	6 х М20	290	105,5	113	173	47,8
3-400.44.30	400	136	139,719	171,4	4 х М16	220	105	114	178	79,4
3-400.46.30	400	136	196,869	235	6 х М20	290	105	114	178	78,4

* масса патрона без накладных кулачков

Токарные патроны 3-хкулачковые типа 3 (по ГОСТ 12595-95) исполнения 1

Обозначение модели токарного патрона	D	D1	D2	D3	n x d	D4	H	H1	Масса*, кг
3-200. 59.14	200	60	63,513	82,6	3 х 12	108	75	113	15,4
3-250.61.34	250	80	82,563	104,8	6 х 12	133	89,5	122,5	27,9
3-315.63.34	315	100	106,375	133,4	6 х 14	165	100	158,5	48,5
3-400.65.34	400	136	139,719	171,4	6 х 18	210	105	157	83

Токарные патроны 3-хкулачковые типа 3 (по ГОСТ 12595-95) исполнения 2

Обозначение модели токарного патрона	D	D1	D2	D3	n x d	D4	H	H1	H2	Масса*, кг
3-200.60.20	200	60	63,513	82,6	3 х 12	108	75	80,5	125,5	14,0
3-250. 62.30	250	80	82,563	104,8	6 x 12	133	89,5	94,5	143,5	26,9
3-315.64.30	315	100	106,375	133,4	6 x 14	165	99,5	107	167	47,0
3-400.66.30	400	136	139,719	171,4	6 x 18	210	105	114	178	80,0

* масса патрона без накладных кулачков

Токарные патроны 3-хкулачковые типа 4 «Кэмлокк» (по ГОСТ 26651) исполнения 1

Обозначение модели токарного патрона	D	D1	D2	D3	n x d	Шаг кулачка	N max, min-1	M max, Hхм	P min, Н	Масса, кг
3-200.75.14	200	63,513	82,6	60	3 х М10 х 1,0	8	4000	160	37 000	15,3
3-200. 77.14	200	82,563	104,8	60	6 х М12 х 1,0	8	4000	160	37 000	15,3
3-200.79.14	200	106,375	133,4	60	6 х М16 х 1,5	8	4000	160	37 000	15,3
3-250.81.34	250	106,375	133,4	80	6 х М16 х 1,5	9	3500	180	46 000	28,2
3-250.83.34	250	139,719	171,4	80	6 х М20 х 1,5	9	3500	180	46 000	28,2
3-315.85.34	315	139,719	171,4	100	6 х М20 х 1,5	10	2800	200	55 000	48
3-315.87.34	315	196,869	235	100	6 х М22 х 1,5	10	2800	200	55 000	48
3-400.89. 34	400	139,719	171,4	136	6 х М20 х 1,5	10	1600	280	65 000	82
3-400.91.34	400	196,869	235	136	6 х М22 х 1,5	10	1600	280	65 000	82

Токарные патроны 3-хкулачковые типа IV «Кэмлокк» (по ГОСТ 26651) исполнения 2

Обозначение модели токарного патрона	D	D1	D2	D3	n x d	Шаг кулачка	N max, min-1	M max, Hхм	P min, Н	Масса, кг
3-200.76.20	200	63,513	82,6	60	3 х М10 х 1,0	8	4000	160	37 000	15,3
3-200.78.20	200	82,563	104,8	60	6 х М12 х 1,0	8	4000	160	37 000	15,3
3-200. 80.20	200	106,375	133,4	60	6 х М16 х 1,5	8	4000	160	37 000	15,3
3-250.82.30	250	106,375	133,4	80	6 х М16 х 1,5	9	3500	180	46 000	28,2
3-250.84.30	250	139,719	171,4	80	6 х М20 х 1,5	9	3500	180	46 000	28,2
3-315.86.30	315	139,719	171,4	100	6 х М20 х 1,5	10	2800	200	55 000	48
3-315.88.30	315	196,869	235	100	6 х М22 х 1,5	10	2800	200	55 000	48
3-400.90.30	400	139,719	171,4	136	6 х М20 х 1,5	10	1600	280	65 000	82
3-400.92. 30	400	196,869	235	136	6 х М22 х 1,5	10	1600	280	65 000	82

Детали

Вес	1,4 kg
Габариты	0,08 × 0,08 × 0,06 m

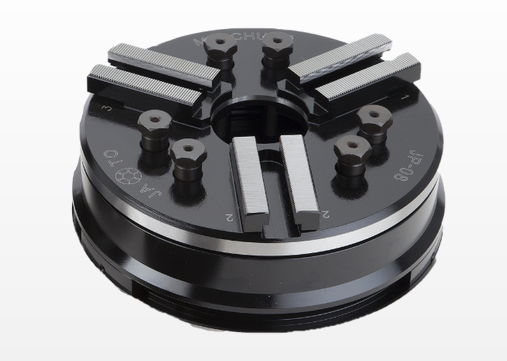

Механизированные зажимные патроны SAMCHULLY, SEOAM, HOWA, ROHM, SMW AUTOBLOK, FORKARDT, AUTO STRONG, CHANDOX, TONFOU, KITAGAWA, MMK MATSUMOTO, гидравлические токарные патроны в наличии

Samchully

Южная Корея

• Токарные патроны Samchully с проходным отверстием:
  • 3-х кулачковый токарный патрон со сквозным отверстием. Серия HS / MH / HCH
  • 3-х кулачковый токарный патрон (аналог токарных патронов SMW Autoblok). Серия UR
  • 3-х кулачковый токарный патрон с системой быстрой смены кулачков. Серия QJC
  • 3-х кулачковый токарный патрон с длинным ходом кулачков. Серия HSL
  • 4-х, 2-х кулачковый токарный патрон с открытым центром. Серия HST/F и MHT/F
  • Пневматический токарный патрон с большим отверстием
• Токарные патроны Samchully без проходного отверстием:
  • 3-х кулачковый токарный патрон без сквозного отверстия. Серия HC
  • 3-х кулачковый герметичный токарный патрон. Серия HC-SE.
  • 2-х, 4-х кулачковый токарный патрон с закрытым центром. Серия HCT/F
  • 2+2 самоцентрирующийся кулачковый патрон. Серия IDF.

Autogrip

Тайвань

• Гидравлические патроны Autogrip с проходным отверстием:
  • 2-х кулачковый токарный патрон. Серия 2H/2H-A
  • 3-х кулачковый токарный патрон. Серия 3H/3H-A/ 3HB
  • 4-х кулачковый токарный патрон. Серия 4H/4H-A
  • 2-х, 3-х кулачковый токарный патрон с длинным ходом кулачков. Серия 2L/2L-A / 3L/3L-A
  • Пневматический зажимной патрон. Серия AP
• Гидравлические патроны Autogrip без проходного отверстия:
  • 2-х кулачковый токарный патрон с закрытым центром. Серия 2H/2H-A
  • 3-х кулачковый токарный патрон. Серия 3P/3P-A
  • 2х, 3х- кулачковые токарные патроны с длинным ходом кулачков. Серия 2M/ 3M
  • 1-кулачковый токарный патрон с длинным ходом. Серия 1L
• Зажимные патроны Autogrip для карусельных станков

  Roehm

  Германия

  • Механизированные токарные патроны ROEHM с проходным отверстием:
    • Высокоскоростные патроны KFD-HS
    • Стандартная серия KFD-HE
    • Патроны серии KFG
    • Патроны серии PKF
    • Пневматические патроны LVE
  • Механизированные токарные патроны ROEHM без проходного отверстия:
    • Патроны серии KFD
    • Патроны серии KFD-EC
    • Патроны серии KFD-G

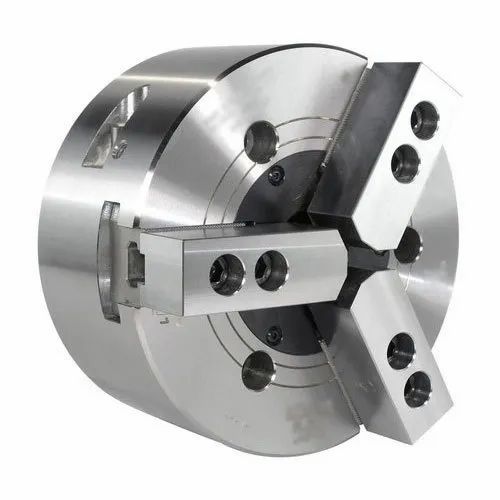

  Гидравлические токарные патроны

  Токарные гидравлические патроны предназначены для закрепления деталей и заготовок на шпинделе металлообрабатывающего станка с системой ЧПУ.

  Заготовки в механизированных (гидравлических и пневматических) патронах зажимаются автоматически с помощью ЧПУ, управляющего приводными гидравлическими цилиндрами.

  Представленные в данном разделе силовые токарные патроны отличаются различными возможностями и преимуществами:

     По количеству зажимных кулачков бывают:

  • 2х кулачковые механизированные патроны — основное преимущество заключается в возможности закрепления несимметричных заготовок.
  • 3х кулачковые механизированные патроны — самые распространённые патроны. Основное преимущество — это скорость закрепления детали.
  • 4х кулачковые механизированные патроны — как и двухкулачковые патроны могут использоваться для зажима заготовок со смещённым центром, но обеспечивают при этом большую точность, а также могут работать с большими диаметрами.

     По наличию отверстия:

  • С проходным отверстием — используются для массового производства, так как через отверстие могут подаваться длинные заготовки.
  • Закрытые — используются в основном для серийного производства.

     По способам зажима:

  • Пневматические механизированные патроны— зажим кулачков осуществляется за счёт давления воздуха. Могут быть токарные или фрезерные.
  • Гидравлические механизированные патроны — зажим осуществляется за счёт давления жидкости. Могут быть токарные или фрезерные.

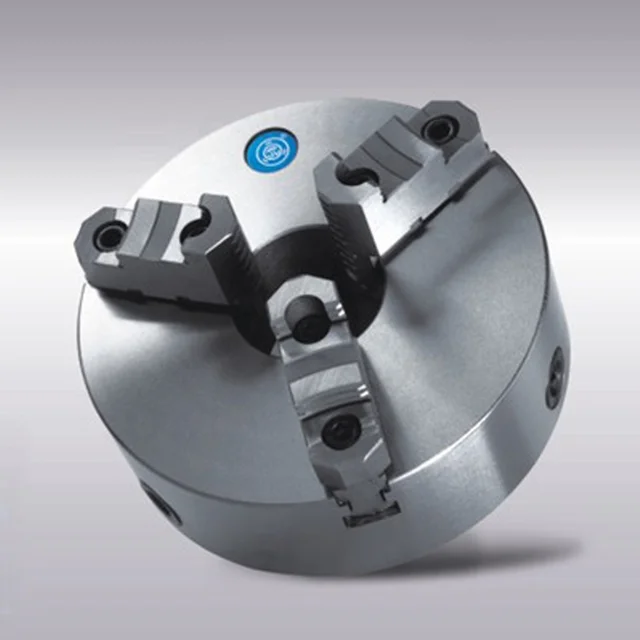

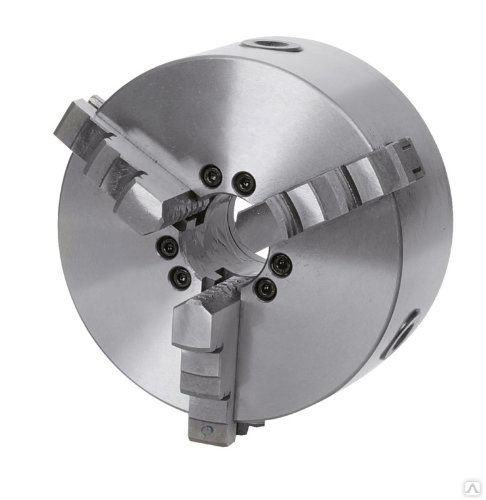

  Патрон токарный 3-х кулачковый 250 мм

  Главная / Техоснастка / Токарные патроны / Токарные патроны 3-х кулачковые 250 мм

  Фото	Наименование	Размеры и технические характеристики
  Цена: по запросу	Патрон токарный клинореечный трехкулачковый ручной самоцентрирующий ПР-250.65.J6	Диаметр патрона D, мм – 250 Высота патрона, Н1, мм – 107 Диаметр проходного отверстия, мм – 65 Ход кулачка Н, мм – 8,0 ч Масса патрона, не более, кг – 34,0
  Цена: по запросу	Патрон токарный клинореечный трехкулачковый ручной самоцентрирующий ПР-250. 65.J8	Диаметр патрона D, мм – 250 Высота патрона, Н1, мм – 107 Диаметр проходного отверстия, мм – 65 Ход кулачка Н, мм – 8,0 ч Масса патрона, не более, кг – 34,0
  Цена: по запросу	Патрон токарный клинореечный трехкулачковый ручной самоцентрирующий ПР-250.65.К6	Диаметр патрона D, мм – 250 Высота патрона, Н1, мм – 117 Диаметр проходного отверстия, мм – 65 Ход кулачка Н, мм – 8,0 ч Масса патрона, не более, кг – 36,0
  Цена: по запросу	Патрон токарный клинореечный трехкулачковый ручной самоцентрирующий ПР-250.65.Д6	Диаметр патрона D, мм – 250 Высота патрона, Н1, мм – 116 Диаметр проходного отверстия, мм – 65 Ход кулачка Н, мм – 8,0 ч Масса патрона, не более, кг – 35,0

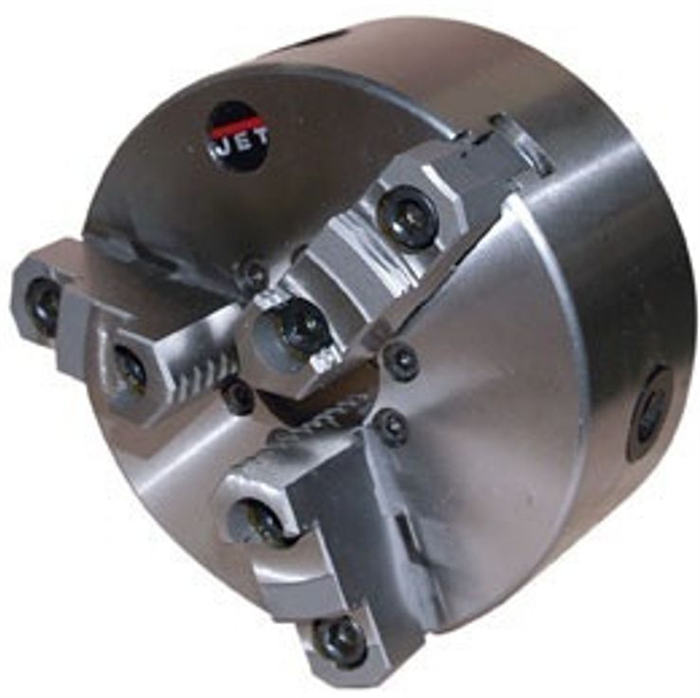

  Патроны токарные трехкулачковые являются многосторонними, поскольку имеют прямой (зажим заготовки с внутренней стороны) и обратный (зажим снаружи) ход кулачков, что ускоряет производственный процесс, повышает безопасность работника.

  Патрон токарный 3 кулачковый 250 мм — один из самых ходовых. Он имеет стальной разъемный корпус. Наибольшая допустимая частота вращения патрона составляет 3,5 тысячи оборотов в минуту. Кулачки такого патрона могут произвести максимальное давление на заготовку до 4,5 т.

  Патроны токарные 3-х кулачковые диаметром 250 мм от Гигант

  Станкокомпания ЗАО «Гигант» предлагает большой выбор оборудования, комплектующих на выгодных условиях. Мы работаем в этой сфере с 2009 года, сотрудничаем с более чем тридцатью отечественными и зарубежными производителями, гарантирующими высокое качество поставляемого товара.

  У нас вы сможете приобрести качественный патрон токарный 3 кулачковый 250 мм. Прямые поставки позволяют формировать на изделия конкурентную розничную стоимость. Также действует гибкая система скидок, специальные предложения, акции. Данную модель патрона у нас можно приобрести в лизинг.

  Мы следим за производственными новинками, постоянно пополняя ассортимент каталога. Если у вас возникли сложности с выбором, обратитесь к нашим менеджерам по указанному на сайте номеру горячей линии. Вы получите бесплатную квалифицированную консультацию относительно характеристик оборудования, условий приобретения, доставки.

  Заказ в кратчайшие после оплаты сроки отправляется клиенту удобной ему транспортной компанией в любой регион России, а также Беларусь и Казахстан, где расположены представительства «Гиганта».

  Советы по выбору

  Патрон имеет 2 комплекта кулачков — прямые и обратные, что позволяет работать с деталями различных диаметров. Удобно, если в комплекте имеются также кулачковые рейки, позволяющие произвести крепление насадок произвольной формы из незакаленной стали (сырые кулачки). В нашем магазине есть возможность доукомплектовать стандартный набор согласно пожеланиям клиента.

  Патроны также различают по точности центрирования. Самые точные — класса «А» (по стандартам ГОСТа) или класса 1 (по DIN).

  Преимущества

  1. Надежность. Особая конструкция позволяет гарнировать надежную передачу усилий зажима на крепежном механизме патрона при невысоком крутящем моменте;
  2. Износостойкость. Изделия подвергаются современной высокотехнологичной шлифовке, закалке;
  3. Высокая точность. Патрон имеет мощный и чувствительный механизм, позволяющий крепить заготовки с высокой точностью их последующего центрирования;
  4. Универсальность. Дает возможность проведения более тонкой обработки или высокорежимной работы;
  5. Гарантия. На товар предоставляется от одного до трех лет гарантии, осуществляется послегарантийное обслуживание.

  Нужна консультация?

  Рекомендуем также ознакомиться с каталогом 3-х кулачковые самоцентрирующие токарные патроны.

  настольный токарный станок   токарный станок   купить пресс ножницы   сверлильные станки по металлу   токарные станки по металлу   фрезерный станок с чпу по металлу   трубогибочный станок   резьбонарезной станок   купить токарный станок   пресс механический ручной   радиально сверлильный станок   купить отрезной станок по металлу   гидравлические прессы   фрезерный станок   шлифовальный станок   вертикально фрезерный станок   сверлильно фрезерный станок   токарный станок jet   токарно сверлильный станок   фрезерный станок по металлу jet   сверлильный станок купить   координатно расточной станок   круглошлифовальный станок   универсальный фрезерный станок   трубонарезной станок   купить листогибочный станок   купить фрезерный станок по металлу   балансировочный станок   токарно винторезный станок   отрезной станок по металлу   плоскошлифовальный станок   балансировочный станок   вертикально сверлильный станок

  4-дюймовые 3-х кулачковые самоцентрирующиеся токарные патроны со спиральным токарным станком Цельные кулачки с полностью обработанной задней пластиной с резьбой 8 TPI

  Похоже, в вашем браузере отключен JavaScript.
  Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

  4-дюймовые 3-кулачковые самоцентрирующиеся токарные патроны со спиральным токарным станком Цельные кулачки с полностью обработанной задней пластиной с резьбой 8 TPI

  Увеличить изображение

  Артикул 202-5410-202-6106-6

  В наличии В наличии

  Доставка Ипс Граунд

  Обычная цена: 127,45 долларов США

  Только онлайн-цена $121,14

  Сохранить элемент

  Поделиться Распечатать Страница каталога 187

  Детали Значки Прожектор Что включено Отзывы

  Артикул	202-5410-202-6106-6
  Артикул №	202-5410-202-6106-6
  Токарный патрон Категория	Самоцентрирующиеся спиральные патроны
  Торговая марка	Инструмент для шаровидных инструментов
  диаметр задней пластины	4
  диаметр патрона	4
  размер сквозного отверстия	0,866

  крепление	1 – 8
  толщина патрона	2,165
  МДП (дюйм)	0,003
  реверсивная губка	нет
  Количество губок	3
  Максимальный входной крутящий момент, Нм	60

  Полная информация


  • Чугун

  Обзор продукта

  • Полустальной корпус патрона из высококачественного чугуна
  • Каждая шестерня отшлифована и закалена до твердости 43 HRC
  • Обе стороны зубьев челюсти и направляющие отшлифованы и закалены до HRC 58-62
  • Каждый набор кулачков имеет серийный номер в отдельном наборе
  • Серийный набор кулачков затем обрабатывается, шлифуется и притирается к соответствующему корпусу патрона, который будет таким же корпусом патрона при окончательной сборке для достижения большей точности
  • Перед сборкой кулачков в предназначенный для них корпус патрона выполняется чистовая обработка кулачков на современном станке с ЧПУ с жесткими допусками из Японии
  • Резьбовая поверхность спиральной пластины отшлифована с обеих сторон для обеспечения более плотного контакта с мастер-кулачком
  • Каждый патрон прошел тщательную проверку на точность и воспроизводимость путем зажима и заклинивания нескольких случайных испытательных стержней или колец
  • Точность сохраняется во всем диапазоне зажима

  Диапазон зажима:

  • Внутренняя губка:
    • Диапазон зажима A-A1: 0,078–1,181 дюйма
    • Диапазон помех B-B1: 1,181–3,543 дюйма
  • Внешний захват
    • Диапазон зажима C-C1: 1,181–3,150 дюйма



  Полностью обработанная задняя пластина с резьбой



  Деталь № 202-6106-6

  • Размер монтажной резьбы: 1 x 8 TPI
  • Диаметр плеча: 2,902 дюйма
  • Диаметр окружности болта: 3,307 дюйма
  • Длина втулки: 0,393 дюйма
  • Диаметр втулки: 2,2 дюйма
  • Толщина фланца: 0,63 дюйма
  • Прилив буртика: 0,098 дюйма
  • Количество отверстий под болты: 6
  • Эта задняя пластина должна быть обработана, чтобы соответствовать нашему 4-дюймовому самоцентрирующемуся и независимому токарному патрону с 3 или 4 кулачками (кат. номер 202-5410, 202-5472, 202-5419).
  • Вам не нужно будет сверлить какие-либо монтажные отверстия, но вам нужно будет повернуть буртик вниз на 0,050 дюйма, чтобы он совпадал с задней частью патрона токарного станка, чтобы патрон и задняя пластина были более концентричными со шпинделем токарного станка. При повороте буртика токарного станка Опорная пластина ПОВОРАЧИВАЕТСЯ ТОЛЬКО БОКОМ ОПОРЫ, КОГДА ПРИКРЕПЛЕНА К ШПИНДЕЛЮ СТАНКА. указывается при сборке патрона и опорной пластины.








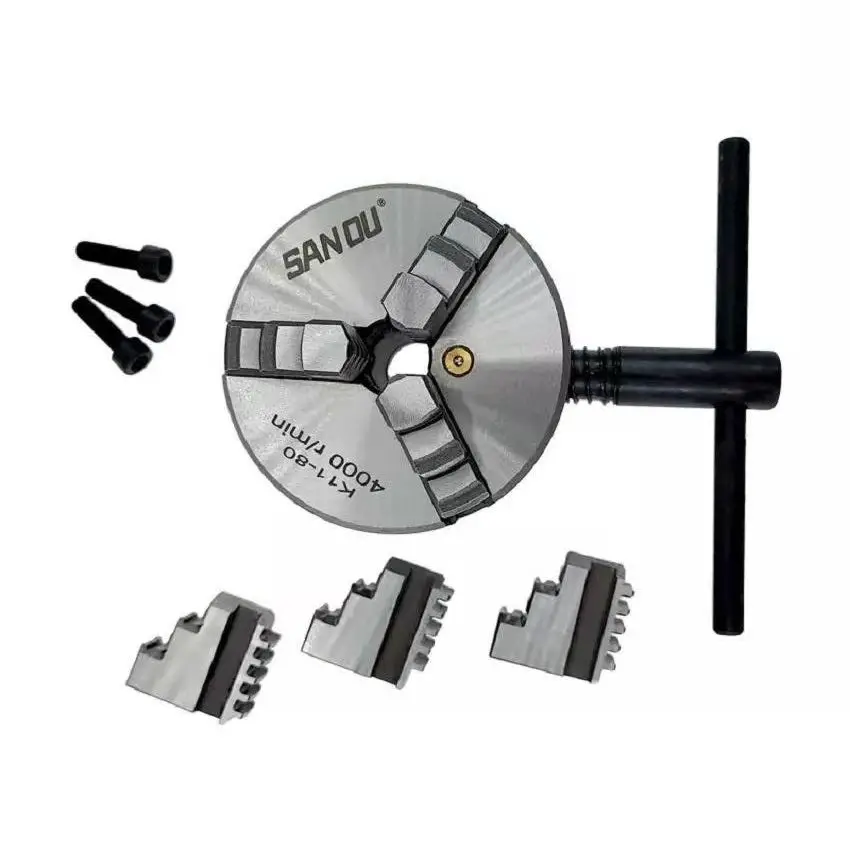

  Что включено

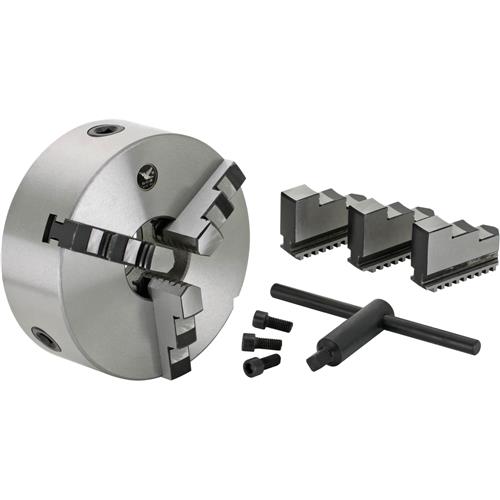

  • 4-дюймовые самоцентрирующиеся спиральные патроны для токарных станков с 3 кулачками (кат. № 202-5410)
  • 2 комплекта кулачков: набор внутренних и внешних кулачков
  • 3 крепежных винта для токарного патрона Задняя пластина
  • 1 Шестигранный ключ
  • Задняя пластина с полуобработанной резьбой (кат. номер 202-6106-6)

  Отзывы

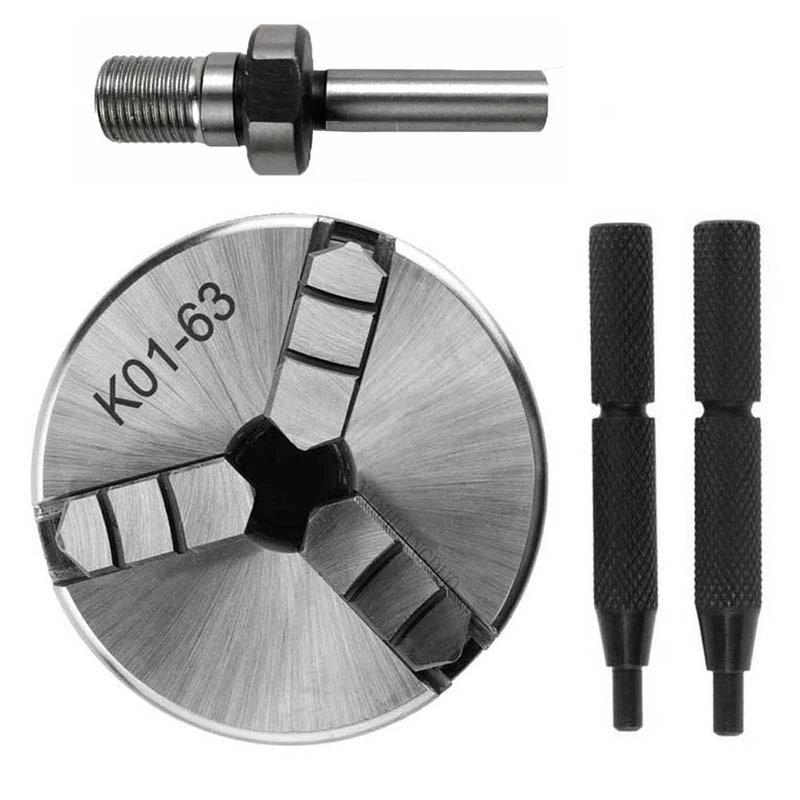

  3-х кулачковый патрон |0009

  Что такое трехкулачковый патрон?

  A Трехкулачковый патрон — это универсальный компонент, который можно использовать в различных условиях для универсальной работы. Целью этого типа патрона является надежное крепление заготовок без замены патрона при каждом изменении диаметра и формы.

  Несмотря на то, что эти патроны предназначены для универсального использования, существует ряд размеров, соответствующих типу резьбы и размерам вашего станка. Они также могут использовать челюсти неправильной или неровной формы для обработки нестандартных заготовок или создания выравнивания, необходимого для вашего токарного станка.

  Сравните 3 кулачковых патрона и ознакомьтесь с эксплуатационными требованиями вашего токарного станка или другого промышленного станка, чтобы выбрать правильный вариант.

  В чем разница между 3-х и 4-х кулачковыми патронами?

  Другим распространенным типом патрона, используемого в промышленных производственных условиях, является 4-х кулачковый патрон. Этот тип патрона отличается следующими характеристиками:

  • Общие области применения: 3-х кулачковый блок идеально подходит для шестиугольных и круглых поперечных сечений, а 4-х кулачковый патрон обеспечивает лучший захват при работе с восьмиугольными и квадратными блоками.
  • Конструкция: Компонент с 4 кулачками обеспечивает независимое движение кулачков, а 3-кулачковый — нет. Это увеличивает разнообразие доступных резов, но также требует от оператора точного центрирования каждой заготовки. Вот почему эти патроны обычно называют самоцентрирующимися патронами.
  • Скорость установки: Самоцентрирующаяся природа 3 кулачков делает их естественным вариантом для быстрой настройки и обработки. Независимые челюсти 4 челюсти замедляют скорость обработки.
  • Точность: Разница в точности зависит от метода центрирования, используемого с 4-х кулачковым патроном. Трехчелюстная точность составляет около 0,010, а четырехчелюстная — от 0 до 0,001.
  • Количество отверстий под ключ патрона: Выберите патрон с 4 кулачками, и у вас будет четыре отдельных отверстия для регулировки кулачков. Патрон с 3 кулачками имеет только одно отверстие для затягивания или отпускания заготовки.
  • Вес заготовки: Для большинства тяжелых заготовок требуется 4-х кулачковый патрон, а 3-х кулачковый лучше всего использовать для умеренных и легких операций.
  • Глубина резания: Вы можете добиться большей глубины резания с помощью 4-х кулачкового патрона.

  Отдельные принадлежности включают тиски, натяжные пружины, прижимные зажимы и трехкулачковые патроны. Они доступны с короткими и длинными стойками для лучшего размещения трехмерных заготовок. Если вы не видите полного комплекта или определенного зажима, подходящего для вашего процесса, обсудите ваши потребности с нашей командой. Мы будем рады работать с вами, чтобы найти комплект или продукт, который предлагает вам необходимое крепежное решение.

  Все эти различия зависят от размера патрона, используемого станка и количества заготовок, которое должно обрабатываться вашим оборудованием. Детали массового производства, требующие средней точности резки, лучше всего обрабатывать с помощью 3-х кулачкового патрона, в то время как 4-х кулачковый может выполнять неравномерную резку необычных заготовок.

  Rayco Fixture с гордостью предлагает ряд зажимных патронов для КИМ для промышленного применения. Вот шесть трехкулачковых патронов, которые мы предлагаем для крепления вашей КИМ:

  • R20-CJ3-R: Этот патрон имеет резьбу 1/4-20. При весе 3,25 фунта R20-CJ3-R имеет ширину 4 дюйма и ширину 2,727 дюйма.
  • R20-CJ3: Более крупный 3-х кулачковый патрон с той же резьбой 1/4-20, этот патрон весит 4 фунта и имеет размеры 7 дюймов в ширину и 5 дюймов в высоту.
  • R6-CJ3: Модель R6-CJ3 имеет резьбу M6 и весит всего 4 фунта. Этот метрический патрон имеет высоту 127 миллиметров и ширину 177,8 миллиметров.
  • R4-CJ3-R: Выберите тип резьбы M4 R4-CJ3-R для изделия размером 101,6 мм на 69,27 мм.
  • R6-CJ3-R: Аналогичные размеры с резьбой M6. R6-CJ3-R и R4-CJ3-R весят 3,25 фунта и имеют одинаковые размеры по высоте и ширине с измененными типами резьбы.
  • R8-CJ3: В патроне на четыре фунта используется резьба M8. Эта конструкция патрона имеет размеры 127 на 177,8 мм.

  Обсудите свой токарный станок и производственную ситуацию с нашей командой Rayco Fixture, чтобы узнать больше о различиях между нашими трехкулачковыми продуктами. Внимательно сравните каждый вариант, прежде чем инвестировать в новые патроны для своего предприятия.

  Какие распространены патроны для токарных станков?

  Существует четыре типа токарных патронов, но 3-х и 4-х кулачковые патроны остаются наиболее распространенными. Рассмотрите все четыре типа, прежде чем выбрать патрон для токарного станка, который лучше всего подходит для вашего применения:

  • 3-х кулачковый токарный патрон: Приблизительно 80% патронов, используемых в токарных станках, представляют собой 3-х кулачковые самоцентрирующиеся блоки. Компания Rayco Fixture предлагает токарные патроны с резьбой M8, M6, M4 и 1/4-20.
  • 4-х кулачковый независимый: Это наиболее распространенный тип 4-х кулачкового патрона, как правило, с плюсами и минусами, описанными выше.
  • 4-х кулачковый самоцентрирующийся: То, что кажется сбалансированным вариантом между 3-х кулачковым самоцентрирующимся и 4-х кулачковым независимым патроном, на самом деле является узкоспециализированным продуктом с ограниченным диапазоном применения. Обычно они предназначены для квадратных материалов, требующих высокой скорости обработки.
  • 6-кулачковый самоцентрирующийся: Чаще всего используемый при работе с трубами, 6-кулачковый патрон создает сбалансированное давление по всей окружности, чтобы снизить риск деформации.

  Наши таблички используют буквенно-цифровой организационный шаблон для сетки ваших отверстий. Каждое отверстие делается с выбранным вами размером резьбы. Это не только позволяет вам привинчивать зажимы везде, где они необходимы, но и легко каталогизировать этот конкретный шаблон крепления для вашего следующего производственного процесса. Воспроизводимая точность лежит в основе всего, что мы делаем.

  В дополнение к типам, все эти патроны бывают разных размеров. Для большего диаметра заготовки требуется патрон большего диаметра, но ваш станок также может работать с определенным диапазоном патронов.

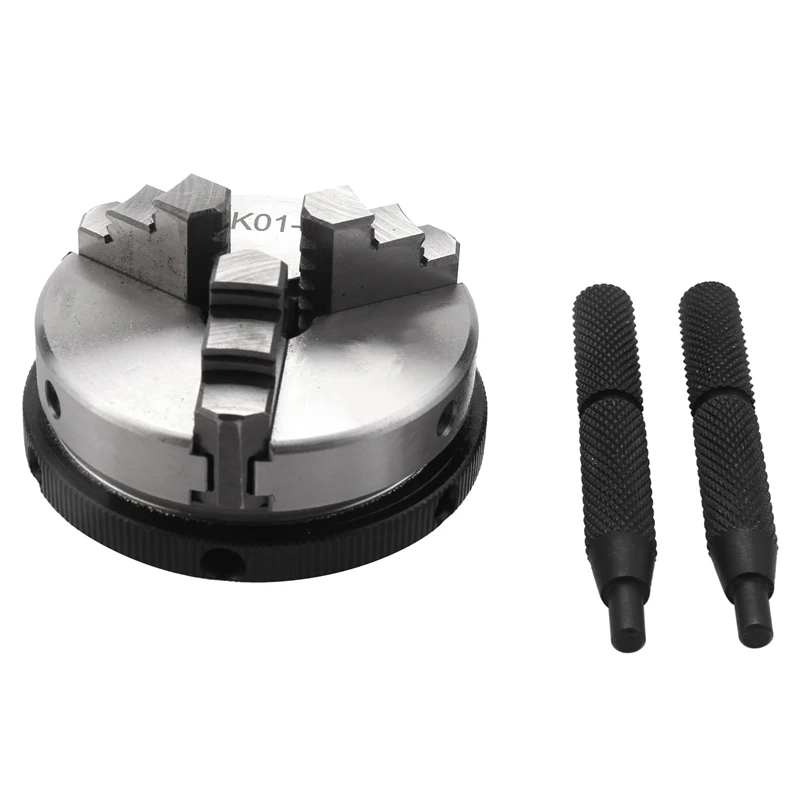

  Что такое 3-х кулачковые самоцентрирующиеся токарные патроны?

  Одной из отличительных особенностей большинства самоцентрирующихся токарных патронов с 3 кулачками является конструкция с двумя кулачками. Один комплект губок можно отрегулировать под внутренний диаметр полой заготовки. Другой набор используется для зажима внешней части объекта.

  Эта конструкция с двумя кулачками не только обеспечивает двустороннюю поддержку, но и увеличивает диапазон диаметров обрабатываемых деталей, приемлемый для одного патрона. Конструкция зубьев спиральной пластины ограничивает точность трехкулачкового патрона по сравнению с независимой альтернативой с 4 кулачками. Для обеспечения большего диапазона точности внутренний набор кулачков, включенный в функцию двойных кулачков трехкулачкового патрона, можно использовать в качестве внешних кулачков для небольших заготовок.

  Что такое модульное крепление?

  Трехкулачковый патрон является неотъемлемой частью гибкого крепления и надежного обращения с заготовками. Этот компонент, однако, является только одним компонентом в полной конструкции крепления. В модульном креплении используется зажимной патрон КИМ и другие стандартизированные компоненты крепления. Все эти компоненты собираются с помощью модульной крепежной пластины.

  Модульное крепление предлагает сбалансированный подход между устройствами общего назначения и постоянным креплением. Крепление специального назначения не обеспечивает гибкости, необходимой для индивидуальных заказов или изменений в дизайне прототипа. Зажимы, тиски и патроны общего назначения не всегда могут обеспечить точность, необходимую для сложных заготовок.

  Надежная крепежная пластина — это основа, необходимая для разовых работ, прототипирования или нечастых заказов. В Rayco Fixture вы можете найти крепежные пластины и полные комплекты, которые включают 3-х кулачковые патроны в разнообразную установку для различных ситуаций. Различные материалы пластин, типы отверстий и размеры позволяют настроить процесс крепления по индивидуальному заказу.

  BISON 7-823-1036 10-дюймовый токарный патрон с 3 кулачками

  Нажмите на изображение, чтобы увеличить

  Перейти в конец галереи изображений

  Перейти к началу галереи изображений

  Технические характеристики Подробности Отзывы

  Дополнительная информация

  Марка	БИЗОН
  Модель №	7-823-1036
  Размер патрона	10 дюймов
  Шпиндель	Д1-6
  Крепление	Задний
  Сквозное отверстие	2,99 дюйма
  Инструментальный материал	Корпус из кованой стали
  Самоцентрирующийся	Да
  Тип	Универсальный спиральный патрон
  Количество губок	of Jaws”> 3
  Стойка 65	Да
  Серия	Д1
  Вес	80 фунтов.
  Страна происхождения	ПОЛЬША

  Многие продукты для металлообработки содержат металлы, которые включены в последнее предупреждение Prop 65. Воздействие элементов может быть вредным. Может вызвать рак и нанести вред репродуктивной системе.

  Детали

  Bison серии D1 Стандартные трехкулачковые патроны прямого монтажа. Патроны прямого монтажа Бизон имеют универсальный полустальной корпус, т. е. изготавливаются из чугуна высокого класса. Эти шпиндельные патроны Camlock серии D1 могут быть установлены напрямую и не требуют переходных пластин. Зубья кулачков патронов, шестерни и направляющие закалены и точно отшлифованы для обеспечения долговечной работы. С другой стороны, закаленная и отшлифованная спиральная пластина изготовлена ​​методом штамповки из высококачественной легированной стали. Все модели этой серии представляют собой полные монтажные комплекты, включающие три двухсоставных реверсивных губки, один ключ и набор монтажных винтов. Эти патроны с задним креплением предлагаются в размерах 6, 8, 10, 12 и 16 дюймов с головками шпинделя D1-3, D1-4, D1-5, D1-6, D1-8 и D1-11. . Они специально разработаны для использования со шпинделями токарных станков. Патроны прямого монтажа Bison представляют собой самоцентрирующиеся патроны и имеют стандартные три губки, соединенные пластиной прокрутки для захвата предметов. Эти универсальные спиральные патроны лучше всего подходят для удержания предметов с круглым или шестиугольным поперечным сечением. Они обеспечивают быстрое и исключительно точное центрирование. Закаленные зубья челюсти идеально совпадают со спиральной пластиной. Таким образом, при вращении спиральной пластины внутри корпуса патрона с помощью ключа все три кулачка двигаются синхронно для затягивания/освобождения заготовок. Вы можете использовать эти патроны на токарных станках и делительных головках. Они широко используются в машиностроении, машиностроении и обрабатывающей промышленности. Патроны удерживают инструменты или заготовки на токарном станке, чтобы вращать их вокруг оси токарного станка. Универсальные спиральные патроны в первую очередь предназначены для захвата круглых предметов с однородной поверхностью для достижения отличных результатов обработки в таких операциях, как точение, нарезание резьбы, калибрование и т. д. Помимо этих полустальных моделей, Bison предлагает аналогичный ассортимент прецизионно кованой стали. тело патроны, а также. Это патроны с задним креплением, которые более долговечны, чем полустальные патроны, благодаря более прочному корпусу.

  Преимущества

  • Трехкулачковые патроны Bison серии D1 лучше всего подходят для удержания инструментов или заготовок с круглым или шестигранным поперечным сечением для их вращения вокруг оси токарного станка.
  • Эти универсальные спиральные патроны Camlock со шпинделем обеспечивают быстрое и точное центрирование объектов на токарных станках.
  • Для этих патронов прямого монтажа не требуются переходные пластины.
  • Зубья кулачков патрона идеально выровнены со спиральной пластиной, поэтому при вращении пластины все три кулачка двигаются одновременно для закрепления/освобождения заготовок.

  Области применения

  • Патроны прямого монтажа серии D1 в первую очередь предназначены для использования со шпинделями токарных станков и индексными головками.
  • Эти 3-кулачковые универсальные спиральные патроны можно использовать для захвата круглых предметов с однородной поверхностью.
  • Самоцентрирующиеся патроны Bison широко используются в механической, механической и обрабатывающей промышленности.
