Обзор РО3-3М 2/50 (киносъемочный объектив)

За предоставленный объектив РО3-3М 2/50 огромная благодарность магазину ProFotoSale, где можно найти множество новых и б.у. объективов под разные системы, в том числе и подобные мануальные объективы.

РО3-3М 2/50

РО3-3М 2/50

Вкратце

РО3-3М 2/50 – объектив для советских кинокамер с размером кадра 16 х 22 мм. Легко работает на современных беззеркальных камерах с размером сенсора APS-C (обычно это около 16 х 24 мм). Объектив имеет в целом хорошие оптические показатели и заслуживает должного внимания.

РО3-3М 2/50 привлекает к себе четырнадцатью лепестками диафрагмы и своеобразной картинкой, резкой в центре кадра уже на F/2. На вторичном рынке его ценник находится в районе 100 долларов, сам объектив достаточно высокого ценится фотолюбителями. Из явных недостатков можно выделать только необходимость адаптации и отсутствие мультипросветления, что негативно сказывается на цвете и контрасте.

Важно: в этом обзоре показан переделанный объектив, который адаптирован под резьбу M39 х 1/28.8. Первоначально он имел крепление для для камер типа ‘Конвас-Автомат’. Переделан качественно, честь и хвала мастеру за такую адаптацию.

Важно: РО3-3М 2/50 существует в огромном количестве модификаций с разными оправами корпуса, разметкой кольца фокусировки и диафрагмы.

РО3-3М 2/50

РО3-3М 2/50

Основные технические характеристики РО3-3М 2/50

Название экземпляров из обзораВозле передней линзы ‘Ро3-3м 2/50 N725799’

На корпусе ‘7010770’

Основные свойства
  • РО – проекционный объектив
  • м – модификация объектива
  • Металлический корпус
  • Объектив рассчитан под размер кадра 16 х 22 мм
  • Однослойное химическое просветление
  • Объектив для кинокамеры
Диаметр переднего фильтра30.5 мм
Фокусное расстояние50 мм
Кратность зума
1 Х (это фикс)
Разработандля кинокамер Конвас-Автомат
Количество лепестков диафрагмы14 скругленных лепестков
Метки
  • разметка на кольце фокусировки с дистанцией фокусировки, только в метрах, очень детальная. Имеются значения бесконечности, 15, 8, 5, 4, 3, 2.5, 2, 1.7, 1.5, 1.3, 1.2, 1.1, 1, 0.9, 0.8, 0.75, 0.7, 0.65 метра
  • шкала ГРИП
  • кольцо со значениями диафрагмы, есть метки для F/2, 2.8, 4, 5.6, 8, 11, 16, 22. Кольцо вращается со щелчками
Диафрагмаот F/2 до F/22
МДФ (минимальная дистанция фокусировки)0.65 метра
Вес141 грамм (переделанный экземпляр, измерено)
Оптическая схема6 элементов в 4 группах

оптическая схема РО3-3М 2/50

Бленданеизвестно
ПериодПриблизительно с 1960-х
Страна производительСделано в СССР
ЦенаНа вторичном рынке около 100 у.е.

Каталог современных объективов марки ‘Zenitar’ и ‘Helios’ можете посмотреть по этой ссылке.

Некоторые советские киносъемочные объективы до сих пор высокого ценятся фотолюбителями. Основная их проблема – адаптация под современные камеры. Обычно подобные объективы имеют уникальные или, по крайней мере, интересные оптические характеристики. РО3-3М 2/50 – яркий представитель подобных объективов.

РО3-3М 2/50

РО3-3М 2/50

Внешний вид

Вот так выглядит переделанный РО3-3М 2/50 под M39 х 1/28.8:

РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50
РО3-3М 2/50

Примеры фотографий на APS-C

Во время фокусировки на бесконечность, особенно на прикрытых диафрагмах, РО3-3М 2/50 не кроет полный кадр (размер кадра 24 х 36 мм) и дает неисправимое виньетирование. Но во время фокусировки на очень малые дистанции фокусировки виньетка пропадает даже на полном кадре. Лучше всего использовать РО3-3М 2/50 на беззеркальных камерах с APS-C сенсором, где он работает практически в штатном режиме.

РО3-3М 2/50 имеет оптическую схему 6/4 типа Планар, схожую со схемой Биотар, используемой в классических фотобъективах семейства Гелиос-44. Биотар – производная от Планара. От сюда и схожесть картинки между РО3-3М 2/50 и, например, МС Гелиос-81Н 2/50. В первую очередь в глаза бросается подкрученное боке. В общем случае РО3-3М 2/50 ощутимо резче большинства объективов Гелиос семейства Гелиос-44.

На открытой диафрагме РО3-3М 2/50 показывает хорошую резкость уже с F/2.0, но из-за кривизны поля углы на F/2.0 слабые. Правда, уже на F/4 углы приходят в норму. Уровень хроматических аберраций низкий, сильней всего хроматические аберрации заметны только в углах изображения. Виньетирование и дисторсия умеренные.

К сожалению, из-за слабого/плохого просветления, РО3-3М 2/50 отдает желто-зеленым оттенком на фотографиях. Автоматический баланс белого не всегда справляется, из-за чего фотографии требуют дополнительной цветокоррекции. Это классическая болезнь некоторых старых объективов.

Лепестки диафрагмы не зачернены и переотражают падающий свет, от чего может снижаться контраст на прикрытых диафрагмах.

Все фото ниже показаны без обработки. Использовалась камера Sony α3500. Все фотографии – накамерный JPEG. Режим управления снимками ‘Стандартный 0/0/0’ и ‘Стандартный 0/1/1’ (примерно 50/50). Функции ‘Корр. об.: Затенение’, ‘Корр. об.: Хром. аберр.’ и ‘Корр. об.: Дисторсия’ были отключены.

РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50
РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50
РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50
РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50
РО3-3М 2/50РО3-3М 2/50РО3-3М 2/50

Скачать исходные фотографии в формате JPEG c Sony α3500 можно по этой ссылке (65 файлов, 350 МБ). На данной камере я использовал объектив с обычным переходником M39/L39 -> Sony NEX/Alpha.

РО3-3М 2/50

РО3-3М 2/50

Мой опыт

Малыш РО3-3М 2/50 удивил. Давно я не сталкивался с подобными интересными советскими объективами.

РО3-3М 2/50 очень резкий, если приловчиться, то с него можно вытягивать очень интересный рисунок.

Правда, если не рассматривать РО3-3М 2/50 в качестве объектива для коллекции, а ориентироваться и на практическую сторону применения объектива, то все же куда проще и целесообразней воспользоваться предложениями от современных китайских бюджетных решений. Например, 7Artisans 55/1.4 стоит дешевле, чем РО3-3М 2/50, при этом имеет тех же 14 лепестков диафрагмы и светлей на целую ступень.

РО3-3М 2/50

РО3-3М 2/50

Другие обзоры кинопроекционных и киносъемочных объективов:

  1. РО3-3М 2/50
  2. 2/92
  3. F=92 1:2
  4. КО-120 1:2,1 120mm
  5. ОКП-6-70-1 F=70 1:1,8
  6. ЛОМО РО501-1 F=100 1:2 (+ материалы от читателя)
  7. ЛОМО РО500-1 F=90 1:2
  8. 35КП-1.8/120 (обзор от читателя)
  9. ЛОМО П-5 F=100 1:2 (обзор от читателя)
  10. ЛОМО ОКС1-40-1 40/2.5 (обзор от читателя)
  11. Таир-41 50/2 (обзор от читателя)
  12. КО-120М 1:1.8 F=120mm (обзор от читателя)
  13. ЛЕНКИНАП РО500-1 F=9см 1:2 П (обзор от читателя)

Имена объективов соответствуют их точному написанию на корпусе.

Здесь на сайте комментарии не требуют регистрации. В комментариях можно задать вопрос по теме и вам обязательно ответят, а также можно высказать свое мнение или описать свой опыт. Для подбора фототехники я рекомендую большие каталоги, например E-katalog. Много мелочей для фото можно найти на Aliexpress.

Материал подготовил Аркадий Шаповал. Не забудьте подписаться на мой Instagram.

"Старшая сестра" "Коалиции СВ" САУ 2С3М2 обладает "развитым интеллектом"
"Старшая сестра" "Коалиции СВ" САУ 2С3М2 обладает "развитым интеллектом"
Самоходные артиллерийские установки 2 С3 "Акация" вот уже 44 года состоят на вооружении Советской, а затем Российской армии. Их первыми будут заменять на новые суперсамоходки "Коалиция СВ" 2С35. Самыми последними в отставку уйдут модернизированные САУ 2С3М2, которые по уровню своего боевого интеллекта могут конкурировать со многими иностранными арсистемами.

Внешне обновленная "Акация" выглядит почти так же, как и ее более старые версии. Это все та же 152-мм гаубица 2А33М, дальность стрельбы которой обычным осколочно-фугасным снарядом достигает 17,4 км, а активно-реактивными боеприпасами - до 20,5 км. Боекомплект - 46 выстрелов.

"Старшая сестра" "Коалиции СВ" САУ 2С3М2 обладает "развитым интеллектом"

Скорострельность - до 4 выстрелов в минуту. Бронирование - до 30 мм. Мощность двигателя - 520 л.с. Максимальная скорость - до 60 км/ч. Запас хода - до 500 км. Ее вес – 27,5 тонн. Экипаж: 4 человека.

Вся разница в скрытом внутри машины достаточно развитом "интеллекте".
Эти своеобразные "электронные мозги" самоходки получили название АСУНО –автоматизированная система управления наведением и огнем.

"Старшая сестра" "Коалиции СВ" САУ 2С3М2 обладает "развитым интеллектом"

Данная система, снабженная цифровым баллистическим вычислителем, обеспечивает автоматическое беспрецельное наведение в любое время суток. Она дает возможность обработки и хранения информации по 10 огневым задачам, а также передачи донесения на машину управления. Имеется современная система спутниковой навигации. О ее наличии свидетельствует имеющаяся в задней части башни специальная антенна.

Машины могут произвольно рассредоточиваться на огневой позиции, что существенно снимает риск поражения. Приборы АСУНО имеются как у командира машины, так у наводчика и заряжающего.

"Старшая сестра" "Коалиции СВ" САУ 2С3М2 обладает "развитым интеллектом"

Благодаря наличию АСУНО, старушка "Акация" получила вторую жизнь. С ее помощью самоходка не только превосходит, что называется, "на голову" аналогичные машины, имеющие в армиях стран бывшего постсоветского пространства, но может поспорить по ряду характеристик даже с современными САУ НАТО.

Что нужно знать о форм-факторе M.2 у SSD-накопителей | SSD-накопители | Блог

Что нужно знать о форм-факторе M.2 у SSD-накопителей

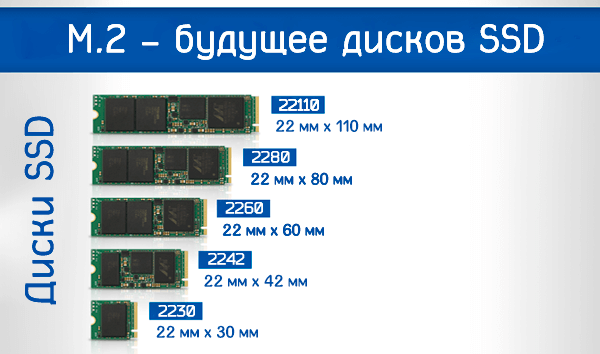

Память SSD M.2, заменившая устаревшую mSATA, впервые была использована в мобильных платформах — лэптопах и нетбуках. Позже накопители стали устанавливать в настольные ноутбуки, ПК. Появилось 5 форм-факторов: 2230; 2242; 2260; 2280; 22110. Первые две цифры обозначают ширину, оставшиеся — длину в миллиметрах.

Самая мелкая карта SSD M.2 получила один чип памяти и размеры 22 миллиметра в ширину и 30 миллиметров в длину.

Связка ключей

Чтобы попасть в гнездо на материнской плате, планка M.2 должна иметь совместимый ключ. Могучий инженерский разум породил 12 типов ключей, но нас интересует только два из них:

ключ «B» — 6 контактов, поддержка SATA, PCI Express x2
ключ «M» — 5 контактов, поддержка SATA, PCI Express x4

Визуальные особенности: у ключа «B» зуб наточен справа, у ключа «M» — слева.

Технологии SATA и PCIe x2 — устарели. Разумеется, всем хочется поставить память M.2 c ключом «M», умеющую передавать данные по четырем дорожкам в два потока со скоростью 4 — 7,8 ГБ/с на чтение и запись.

Старые материнки такой ключ не поддерживают, поэтому была разработана универсальная «многозубая» планка, похожая на кремлевскую стену.

Универсальная планка получила две прорези в диапазоне 12–19 и 59–66 контактов, объединив поддержку всех типов интерфейсов, включая USB 3.0, через адаптер.

Не важно, какой ключ поддерживает материнка и, если у нее соответствующий интерфейс, память с ключом «B» и «M» будет работать на всех компьютерах.

SATA или PCI?

Теоретически предпочтителен PCI-интерфейс. Предел SATA — 6,0 Гбит/с, PCI Express x4 — 32 Гбайт/с. На практике, из-за повышенной «жирности» видеоадаптеров, даже одну PCI M.2 сложно установить. Кроме тесноты, возникает еще одна сложность: быстрый SSD — это маленький обогреватель.

Горячая проблема

Слот для M.2 SATA на материнской плате расположен близко к видеокарте. Если установлено сразу две высокотехнологичных «грелки», температура SSD под нагрузкой может подпрыгнуть до 110 ℃.

С одной видеокартой без нагрузки — 60–70 ℃.

Для маленьких корпусов — это серьезная проблема, начинается троттлинг скорости чтения и записи. Очевидное решение — поставить пассивную или активную систему охлаждения, но не все так просто.

Пассивное охлаждение

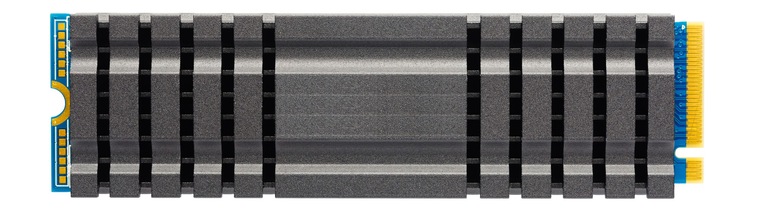

Алюминиевая планка устанавливается, если температура под нагрузкой SSD M.2 превышает 70–80 ℃. Может понадобиться тем, кто часто перезаписывает большие объемы данных или решил установить 2–3 видеокарты в маленький корпус без водного охлаждения.

Популярный формат: ширина 20–22 мм, толщина — 3,5–6 мм. Длину следует подбирать в соответствии с форм-фактором планки. Вес изделия около 16 грамм. В продаже полно готовых решений.

Некоторые пользователи пытаются приколхозить крепежные пластины из строительных магазинов, — лучше так не делать. В заводском варианте пластины защелкиваются специальным замком, радиатор контактирует с планкой через термопрокладку.

Проблема №1: отсутствие решений для памяти с двухсторонним размещением чипов. Тепло проходит через термопрокладку и отводится алюминиевой панелью только с одной стороны.

Проблема №2: тепло с пластины попадает внутрь корпуса и на видеокарту, необходимо много пустого пространства, что бы накопленные градусы успевали рассеиваться.

Проблема №3: температура действительно падает на 15–20 ℃, но охлаждение после пика нагрузки происходит значительно медленнее и на прямую зависит от внутрисистемных кулеров.

На некоторые планки M.2 производители устанавливают тепловые экраны для защиты от нагрева видеокартой. Такое решение в целом малоэффективно и подходит только пользователям, редко переписывающим данные.

Для М.2 SATA есть еще одно решение — адаптер. Используя длинный «хвостик», можно разместить память в самом холодном месте системного блока или вынести планку за его пределы. Но есть один минус: при передаче через USB скорость чтения и записи снижается на 10–15%.

Активное охлаждение и СЖО

Дополнительный вентилятор, работающий на выдув, способен решить проблему «поджаривания» памяти. Лучше всего его использовать в комплекте с пассивным охлаждением.

Проблема №1: для получения эффекта необходимо установить достаточно большой кулер размером 92–100 мм таким образом, чтобы теплому потоку воздуха не мешали покидать корпус провода и другие элементы внутреннего убранства.

В идеале следует установить СЖО рядом с планкой, тогда температура M.2 при нагрузке будет на уровне 40–50 градусов. Единственная проблема — грамотно разместить охлаждение в корпусе, особенно, если он маленький.
