«Построение трех видов детали по наглядному изображению».
Сабақ / Урок № 25-26.
Тақырып / Тема: Расположение видов на чертеже. Графическая работа №5. Тема: «Построение трех видов детали по наглядному изображению».
Мақсаты / Цель: объяснить понятие “проецирование”, познакомить с его видами,
Оқу құралдары / Средства обучения: плакаты с изображениями примеров проецирования, объемная модель или деталь.
Сабақ түрi / Тип урока: проверка знаний и умений
Сабақ барысы / Ход урока
1. Организационный момент.
Приветствие, проверка готовности к уроку.
2. Подготовка к изучению нового материала.
- Каким методом проецирования мы пользуемся на уроке?
- Какая проекция является прямоугольной?
- Перечислите плоскости проекции.
3. Объяснение нового материала.

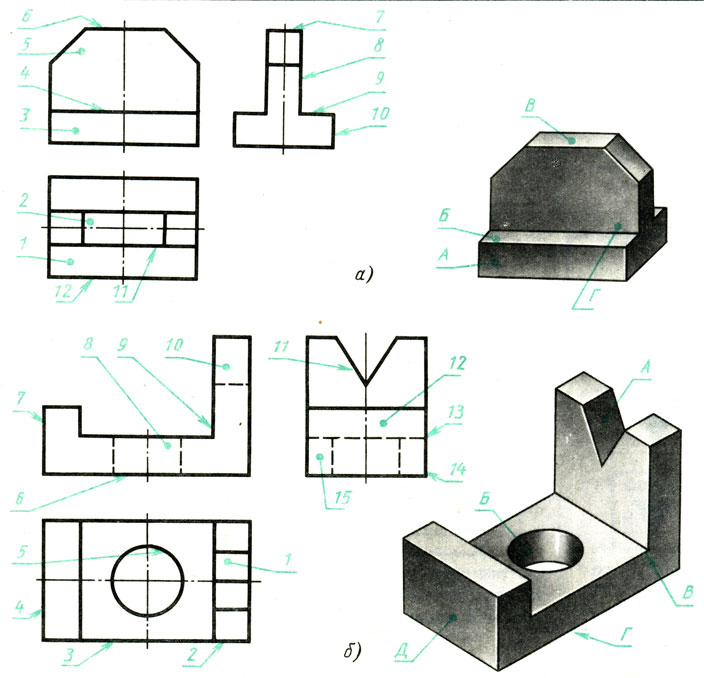

Расположение видов на чертеже
Известно, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа. Видами принято именовать те изображения на машиностроительных чертежах, которые представляют собой проекции внешних видимых поверхностей предметов.
Согласно действующему на сегодняшний день стандарту, различают три вида: основной, местный и дополнительный.
Руководствуясь ГОСТ 2.305 – 68, виды, которые получаются на всех основных проекциях плоскостей, имеют следующие названия:
Главный вид (вид спереди). Он находится на том месте, где располагается фронтальная проекция
Вид сверху. Находится под главным видом, то есть на том месте, где располагается горизонтальная проекция
Вид слева. Размещается справа от главного вида, на том месте, где располагается профильная проекция
Вид справа. Находится с левой стороны главного вида
Вид снизу. Размещается над главным видом
Вид сзади. Находится с правой стороны от вида слева
Запись в тетрадь:
Известно, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа. Видами принято именовать те изображения на машиностроительных чертежах, которые представляют собой проекции внешних видимых поверхностей предметов. Можно также сказать, что под видами подразумеваются видимые части поверхностей предметов, обращенные к наблюдателю и показанные на чертежах. Изображение отдельного участка поверхности предмета, которое образовано с помощью проецирования его на одну из основных проекционных плоскостей называется
В тех случаях, когда изображение, какой либо части детали на чертеже невозможно нанести таким образом, чтобы не исказить его форму и размеры, применяют дополнительные виды. Их получают при помощи проецирования на плоскости, которые не являются параллельными относительно основным плоскостям проекций.
Согласно действующему на сегодняшний день стандарту, различают три вида: основной, местный и дополнительный.
4. Понимание нового материала.
- Дайте определение вида.
- Как располагаются виды на чертеже?
- Какой вид называется главным и почему?
- Какой вид называется местным? С какой целью он используется? Что дает применение местного вида?
- Закрепление.

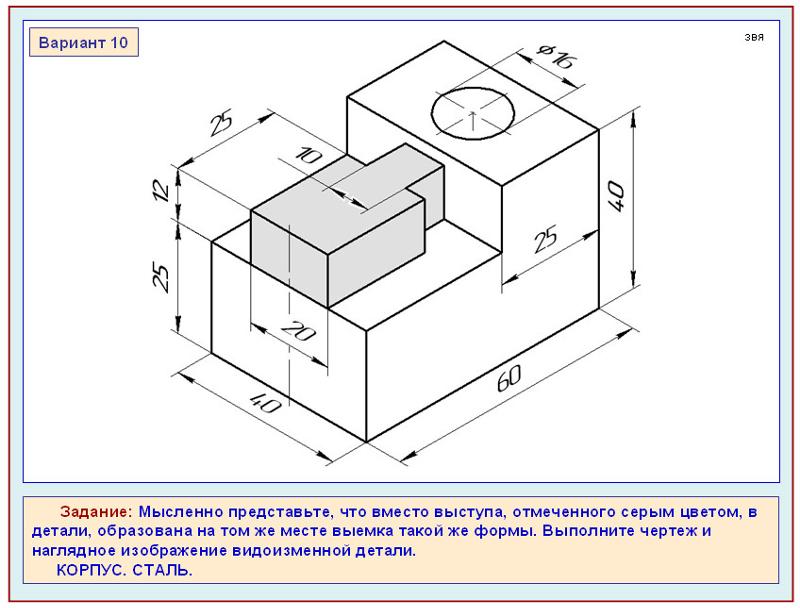

Задание. Учитель демонстрирует макет объемной детали. Общая геометрическая форма изображенного предмета — куб. Сверху он имеет вырез, называемый пазом. Определить количества видов на чертеже. Построить в тетради и нанести размеры.

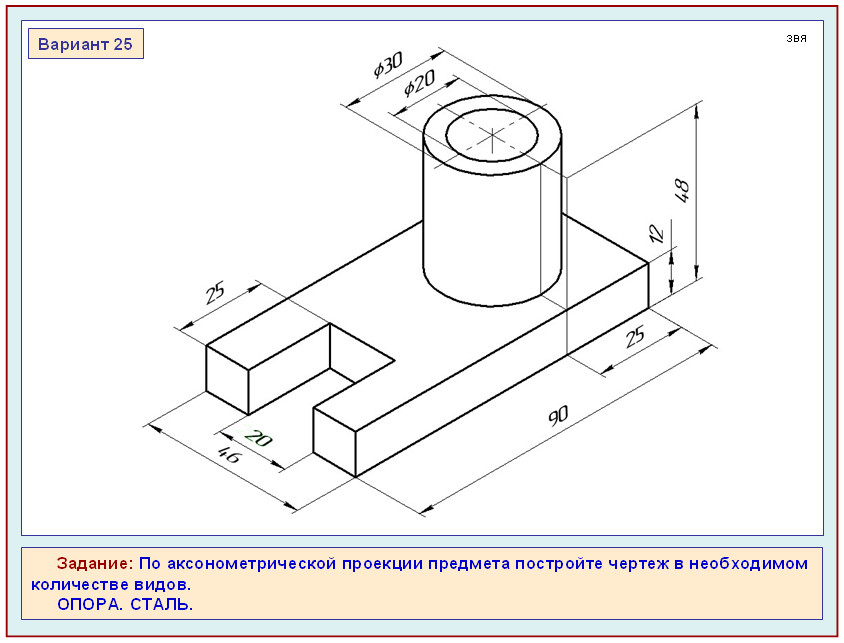

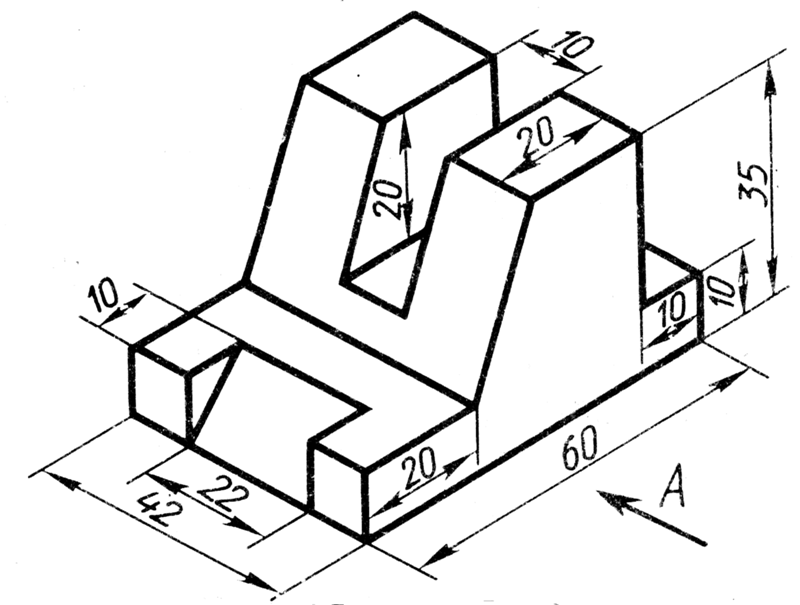

Графическая работа №5. Тема «Построение трех видов детали по наглядному изображению».

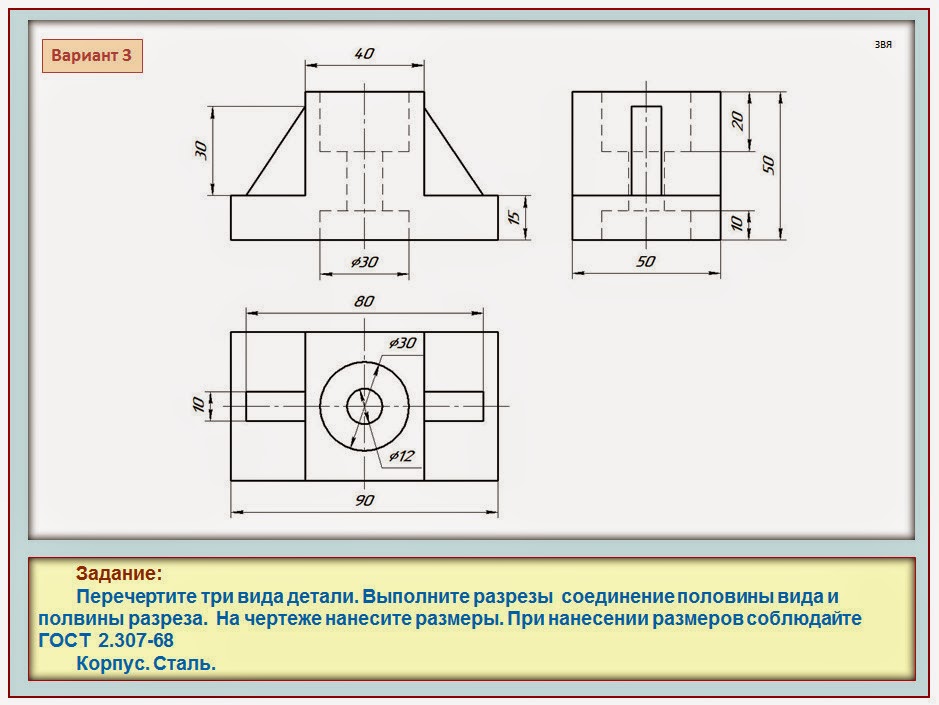

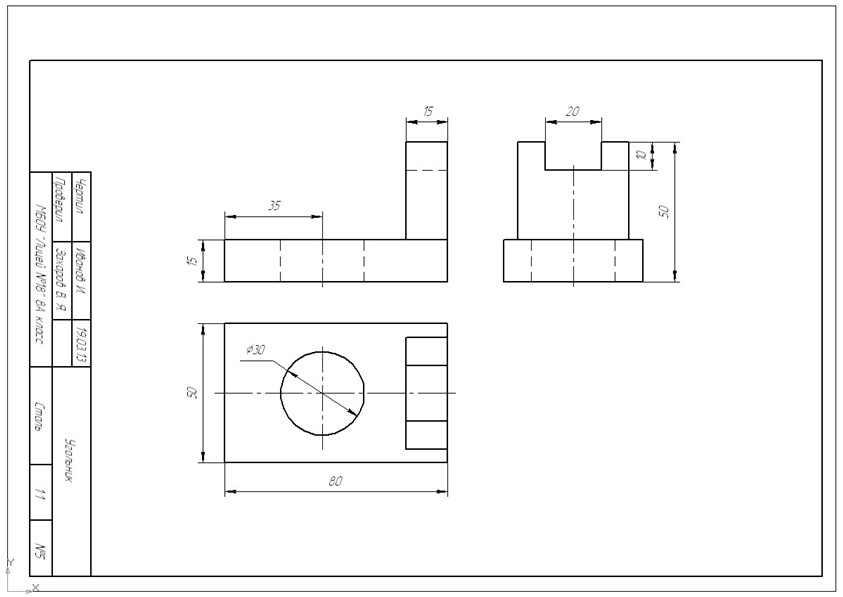

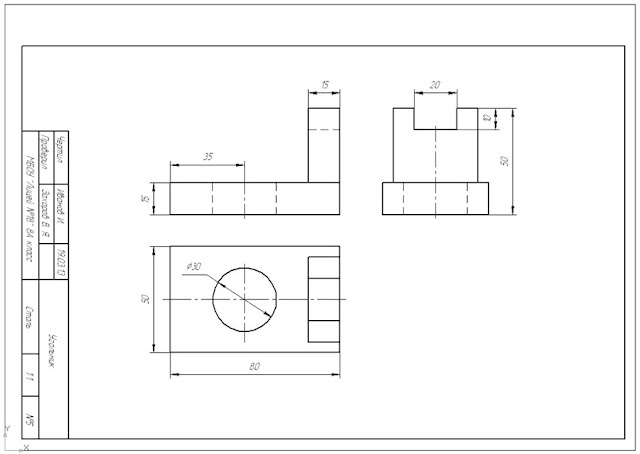

Задание1. Построить три вида детали и нанести размеры. Формат А3.(пять)

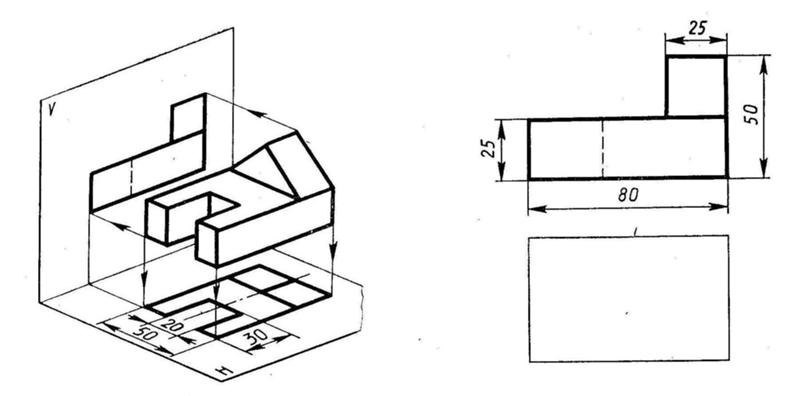

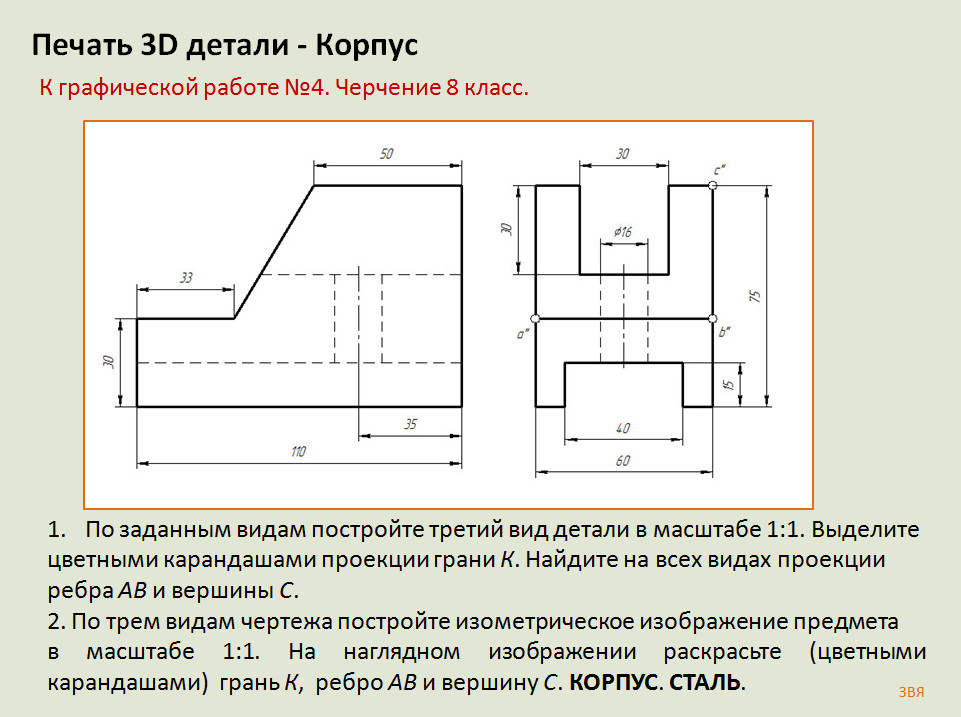

Задание 2. По двум видам построить третий вид и нанести размеры. Формат А3. (четыре).
- Итог урока. Провести анализ работ студентов на уроке. Выставление оценок в журнал.
- Домашнее задание:
Просмотр содержимого документа
«Расположение видов на чертеже. Графическая работа №5. Тема: «Построение трех видов детали по наглядному изображению».»
Сабақ / Урок № 25-26.
Тақырып / Тема: Расположение видов на чертеже. Графическая работа №5. Тема: «Построение трех видов детали по наглядному изображению».
Мақсаты / Цель: объяснить понятие “проецирование”, познакомить с его видами,
Оқу құралдары / Средства обучения: плакаты с изображениями примеров проецирования, объемная модель или деталь.
Сабақ түр
i / Тип урока: проверка знаний и уменийСабақ барысы / Ход урока
1. Организационный момент.
Приветствие, проверка готовности к уроку.
2. Подготовка к изучению нового материала.
Каким методом проецирования мы пользуемся на уроке?
Какая проекция является прямоугольной?
Перечислите плоскости проекции.
Какими буквами они обозначаются?
3. Объяснение нового материала.
Расположение видов на чертеже
Известно, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа. Видами принято именовать те изображения на машиностроительных чертежах, которые представляют собой проекции внешних видимых поверхностей предметов.
Согласно действующему на сегодняшний день стандарту, различают три вида: основной, местный и дополнительный.
Руководствуясь ГОСТ 2.305 – 68, виды, которые получаются на всех основных проекциях плоскостей, имеют следующие названия:
Главный вид (вид спереди). Он находится на том месте, где располагается фронтальная проекция
Вид сверху. Находится под главным видом, то есть на том месте, где располагается горизонтальная проекция
Вид слева. Размещается справа от главного вида, на том месте, где располагается профильная проекция
Вид справа. Находится с левой стороны главного вида
Вид снизу. Размещается над главным видом
Вид сзади. Находится с правой стороны от вида слева
Запись в тетрадь:
Известно, что фронтальная, горизонтальная и профильная проекции являются изображениями проекционного чертежа.
В тех случаях, когда изображение, какой либо части детали на чертеже невозможно нанести таким образом, чтобы не исказить его форму и размеры, применяют дополнительные виды. Их получают при помощи проецирования на плоскости, которые не являются параллельными относительно основным плоскостям проекций.
Согласно действующему на сегодняшний день стандарту, различают три вида: основной, местный и дополнительный.
4. Понимание нового материала.
Дайте определение вида.
Как располагаются виды на чертеже?
Какой вид называется главным и почему?
Какой вид называется местным? С какой целью он используется? Что дает применение местного вида?
Закрепление.
Задание. Учитель демонстрирует макет объемной детали. Общая геометрическая форма изображенного предмета — куб. Сверху он имеет вырез, называемый пазом. Определить количества видов на чертеже. Построить в тетради и нанести размеры.
Графическая работа №5. Тема «Построение трех видов детали по наглядному изображению».
Задание1. Построить три вида детали и нанести размеры. Формат А3.(пять)
Задание 2. По двум видам построить третий вид и нанести размеры. Формат А3. (четыре).
Итог урока. Провести анализ работ студентов на уроке.
Выставление оценок в журнал.
Домашнее задание: Подготовить презентацию или видео ролик по данной теме «Построение трёх видов по наглядному изображению»
