30Хгса предел текучести – 30
alexxlab | 09.03.2020 | 0 | Разное
30ХГСА-сталь конструкционная легированная. Сталь 30ХГСА– ограниченно свариваемая, сварка возможна при подогреве до 100-120 град. и последующей термообработке Сталь 30ХГСА флокеночувствительна и склонна к отпускной хрупкости.
Сталь 30ХГСА используется:
Заменителями стали 30ХГСА являются марки 40ХФА, 35ХМ, 40ХН, 25ХГСА, 35ХГСА Химический состав (%) стали 30ХГСА.
Механические свойства при Т=20oС стали 30ХГСА.
Физические свойства стали 30ХГСА.
Обозначения:
|
www.baltstroymetall.ru
Марка стали 30ХГСА расшифровка, характеристики, применение, аналоги и заменители
Аналоги, Заменители
Расшифровка стали 30ХГСА
Цифра 30 указывает среднее содержание углерода в сотых долях %, т.е. содержание углерода в стали около 0,3%.
Буква Х — указывает на присутствие в стали хрома, отсутствие после буквы цифры означает, что содержание хрома не превышает 1,5%.
Буква Г — указывает на присутствие в стали марганца, отсутствие после буквы цифры означает, что содержание марганца не превышает 1,5%.
Буква С — указывает на присутствие в стали кремния, отсутствие после буквы цифры означает, что содержание кремния не превышает 1,5%.
Буква А в конце маркировки стали означает, что сталь является высококачественной.
Применение 30ХГСА
Сталь 30ХГСА применяется для изготовления валов, осей, зубчатых колес, фланцев, корпусов обшивки, лопаток компрессорных машин, работающих при температуре до 200 °С, рычагов, толкателей, ответственных сварных конструкций, детали работающие при знакопеременных нагрузках, крепежные детали, детали работающие при низких температурах.
Свариваемость
Сталь 30ХГСА является ограничено свариваемой. Способы сварки: РДС, АДС под флюсом и газовой защитой, АрДС, ЭШС. Рекомендуется подогрев и последующая термообработка. КТС (Контактно Точечная Сварка) без ограничений
Характеристики
Удельное электросопротивление ρ, при при 20 °С — 210 нОм*м
Плотность ρ кг/см3 при температуре испытаний, °С
Сталь | 20 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
30ХГСА | 7850 | 7830 | 7800 | 7760 | 7730 | 7700 | 7670 | — | — | — |
Коэффициент теплопроводности λ Вт/(м*К) при температуре испытаний, °С
Сталь | 20 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
30ХГСА | 38 | 37 | 37 | 36 | 34 | 33 | 31 | 30 | — |
Удельная теплоемкость c, Дж/(кг*К), при температуре испытаний, °С
20-100 | 20-200 | 20-300 | 20-400 | 20-500 | 20-600 | 20-700 | 20-800 | 20-900 | 20-1000 |
496 | 504 | 512 | 533 | 554 | 584 | 622 | 693 | — | — |
Коэффициент теплопроводности λ, Вт/(м*К), при температуре испытаний, °С
20 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
46 | 46 | — | 41 | — | — | 33 | — | — | 29 |
Коэффициент линейного расширения α*106, К-1, при температуре испытаний, °С
20-100 | 20-200 | 20-300 | 20-400 | 20-500 | 20-600 | 20-700 | 20-800 | 20-900 | 20-1000 |
11,7 | 12,3 | 12,9 | 13,4 | 13,7 | 14,0 | 14,3 | 12,9 | — | — |
Модуль нормальной упругости Е, ГПа, при температуре испытаний, °С
Сталь | 20 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
30ХГСА | 215 | 211 | 203 | 196 | 184 | 173 | 164 | 143 | 125 | — |
Модуль упругости при сдвиге на кручением G, ГПа, при температуре испытаний °С
Сталь | 20 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
30ХГСА | 84 | 82 | 79 | 75 | 71 | 66 | 62 | 54 | 47 | — |
Температура критических точек
Ас1 | Ас3 | Ar3 | Ar1 | Mн |
760 | 830 | 705 | 670 | 352 |
Химический состав, % (ГОСТ 4345-2016)
Сталь | C | Si | Mn | Cr | Ni | Mo | Al | Ti | V | B |
30ХГСА | 0,28-0,34 | 0,90-1,20 | 0,80-1,10 | 0,80-1,10 | — | — | — | — | — | — |
По ГОСТ 4345-2016 массовая доля азота (N) не должна превышать:
в мартеновской стали — 0,005 %;
в кислородно-конвертерной стали:
— без внепечной обработки:
0,006 % — для тонколистовой металлопродукции и ленты;
0,008 % — для остальных видов металлопродукции;
— с внепечной обработкой:
0,010 % — для тонколистовой металлопродукции и ленты;
0,012 % — для остальных видов металлопродукции;
в стали, выплавленной в электропечах, — 0,012 %.
Массовая доля азота в стали не нормируется и не контролируется в случаях:
— если в стали массовая доля общего алюминия составляет не менее 0,020 % или кислоторастворимого алюминия — не менее 0,015 %, или
Допускается массовая доля остаточных элементов, не более: вольфрама — 0,20 %, молибдена — 0,11 %, ванадия — 0,05 % и остаточного или преднамеренно введенного титана (за исключением стали марок, перечисленных в примечании 1 настоящей таблицы) — не более 0,03 %.
По ГОСТ 4345-2016 массовая доля фосфора, серы и остаточных элементов (меди, никеля и хрома) по анализу ковшовой пробы и в готовой металлопродукции должна соответствовать требованиям таблицы 2.
к содержанию ↑Механические свойства

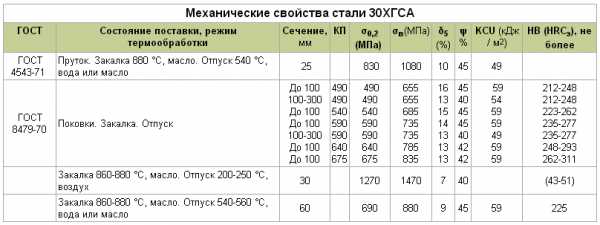

Состояние поставки | Сечение, мм | КП | σ0,2 МПа | σв МПа | δ5, % | ψ, % | KCU, Дж/см2 | Твердость HB, не более | |
не менее | |||||||||
ГОСТ 4543-71 | Пруток. Закалка с 880 °С в масле; отпуск при 540 °С, охл. в воде или масле | 25 | — | 830 | 1080 | 10 | 45 | 49 | — |
ГОСТ 8479-70 | Поковка. Закалка + отпуск | До 100 | 490 | 490 | 655 | 16 | 45 | 59 | 212-248 |
100-300 | 490 | 490 | 655 | 13 | 40 | 54 | 212-248 | ||
До 100 | 540 | 540 | 685 | 15 | 45 | 59 | 223-262 | ||
До 100 | 590 | 590 | 735 | 14 | 45 | 59 | 235-277 | ||
100-300 | 590 | 590 | 735 | 13 | 40 | 49 | 235-277 | ||
До 100 | 640 | 640 | 785 | 13 | 42 | 59 | 248-293 | ||
До 100 | 675 | 675 | 835 | 13 | 42 | 59 | 262-311 | ||
Пруток. Закалка с 860-880 °С в масле; отпуск при 200-250 °С, охл. на воздухе | 30 | — | 1270 | 1470 | 7 | 40 | — | HRCэ 43-51 | |
Пруток. Закалка с 860-880 °С в масле; отпуск при 540-560 °С, охл. в воде или масле | 60 | — | 690 | 880 | 9 | 45 | 59 | 225 |
Механические свойства в зависимости от сечения
Сечение, мм | σ0,2 МПа | σв МПа | δ5, % | ψ% | KCU, Дж/см2 |
30 | 880 | 1000 | 12 | 50 | 69 |
60 | 760 | 880 | 12 | 50 | 69 |
80 | 740 | 860 | 14 | 50 | 78 |
120 | 670 | 820 | 14 | 50 | 78 |
160 | 590 | 740 | 14 | 60 | 78 |
200 | 530 | 720 | 14 | 45 | 59 |
240 | 490 | 710 | 14 | 46 | 59 |
Примечание. Закалка с 880 °С в масле; отпуск при 600 °С, охл. в воде.
к содержанию ↑Механические свойства в зависимости от температуры отпуска
tотп., °С | σ0,2 МПа | σв МПа | δ5, % | ψ% | KCU, Дж/см2 | Твердость HB, не более |
200 | 1570 | 1700 | 11 | 44 | 88 | 487 |
300 | 1520 | 1630 | 11 | 54 | 69 | 470 |
400 | 1320 | 1420 | 12 | 56 | 49 | 412 |
500 | 1140 | 1220 | 15 | 56 | 78 | 362 |
600 | 940 | 1040 | 19 | 62 | 137 | 300 |
Механические свойства при повышенных температурах
tисп., °С | σ0,2 МПа | σв МПа | δ5, % | ψ% | KCU, Дж/см2 |
Пруток. Закалка с 880 °С в масле; отпуск при 560 °С | |||||
300 | 820 | 980 | 11 | 50 | 127 |
400 | 780 | 900 | 16 | 69 | 98 |
500 | 640 | 690 | 21 | 84 | 78 |
550 | 490 | 540 | 27 | 84 | 64 |
Образец диаметром 5 мм, длиной 25 мм, прокатанный. Скорость деформирования 2 мм/мин; скорость деформации 0,0013 1/с | |||||
700 | — | 175 | 59 | 51 | — |
800 | — | 85 | 62 | 75 | — |
900 | — | 53 | 84 | 90 | — |
1000 | — | 37 | 71 | 90 | — |
1100 | — | 21 | 59 | 90 | — |
1200 | — | 10 | 85 | 90 | — |
Предел выносливости
Прочностные характеристики | σ-1, МПа | τ-1, МПа | n |
σв = 1670 МПа | 490 | 1666 | 107 |
σв = 880 МПа | 372 | 882 | 107 |
σв = 1080 МПа | 470 | — | 106 |
Закалка с 870 °С; отпуск при 200 °С | 696 | — | — |
Закалка с 870 °С; отпуск при 400 °С | 637 | — | — |
Ударная вязкость КСМ
Термообработка | KCU, Дж/см2, при температуре, °С | ||||
+20 | -20 | -40 | -60 | -80 | |
Закалка с 880 °С в масле; отпуск при 580-600 °С, σв = 1000 МПа | 69 | 55 | 41 | 35 | 23 |
Технологические свойства
Температура ковки, °С: начала 1240, конца 800. Сечения до 50 мм охлаждаются на воздухе, сечения 51—100 мм — в ящиках.
Обрабатываемость резанием — Kv тв.спл = 0,75 и Kv б.ст = 0,85 в горячекатаном состоянии при НВ 207-217 иов =710 МПа.
Флокеночувствительность — чувствительна.
Склонность к отпускной хрупкости — склонна.
Критический диаметр d после закалки в различных средах
Количество мартенсита, % | Критическая твердость HRC3 | d, мм, после закалки | |
в воде | в масле | ||
50 | 38-43 | 60-91 | 34-60 |
90 | 43-48 | 40-68 | 18-40 |
enginiger.ru
Сталь марки 30ХГСА: характеристики, расшифровка, применение
Легирование сталей проводится для того, чтобы повысить их эксплуатационные качества. Примером можно назвать сталь 30ХГСА, свойства которой существенно выше, если сравнивать с обычными углеродистыми металлами. Особенности во многом зависят от концентрации легирующих элементов и их типа. Рассматриваемая марка получила распространение по причине высокой коррозионной стойкости, которая достигается за счет включения в состав большого количества хрома. Рассмотрим особенности этого сплава подробнее.
Сталь 30хгса30ХГСА: расшифровка марки
Маркировка легированных сталей проводится при применении определенных стандартов, которые позволяют быстро определить химический состав. Легированная сталь 30ХГСА, расшифровка которой указывает только на концентрацию основных элементов, обладает следующим составом:
- Все металлы конструкционной группы характеризуются тем, что в составе есть определенное количество углерода. В рассматриваемом случае показатель составляет 0,28-0,34%.
- Хром в этом случае является основным легирующим элементом. Слишком высокая концентрация этого химического элемента приводит к повышению коррозионной стойкости. Сталь 30ХГСА (ГОСТ 4543-71 применяется в качестве стандарта при маркировке) имеет концентрацию хрома около 1%.
- При легировании также применяются кремний и марганец. Эти элементы повышают основные эксплуатационные характеристики. Отсутствие цифр указывает на то, что этих элементов в составе не более 1%.
Труба бесшовная 30ХГСА
Сталь 30ХГСА, расшифровка которой не указывает на концентрацию вредных примесей, относится к классу среднелегированных сталей. Стоит учитывать, что зарубежные производители применяют иные стандарты при маркировке.
Скачать ГОСТ 4543-71
Химический состав
Во многом именно химический состав металла определяет его эксплуатационные характеристики. Марка стали 30ХГСА представлена сочетанием следующих элементов:
- Углерод (около 0,3%).
- Кремний и марганец, хром (около 1%).
- Никель и медь (не более 0,3%).
В состав включается фосфор и сера не менее 0,025%. Их концентрация строго контролируется по причине того, что высокая концентрация приводит к ухудшению основных качеств. Стоит учитывать, что аналог будет обладать схожим химическим составом.
Физические свойства
Ст 30ХГСА, характеристики которой свойственны многим среднелегированным сталям, получила широкое применение. Расширенную область применения можно связать с следующими качествами:
- При проведении инженерных расчетов учитывается плотность стали 30ХГСА, которая составляет 7850 кг/м3. Стоит учитывать, что подобный показатель может варьировать с большом диапазоне в зависимости от температуры окружающей среды.
- Температура плавления составляет 1500 градусов Цельсия. Этот показатель определяет сложности, которые возникают при литье, а также высокую устойчивость к воздействию температуры.
- Высокая прочность и устойчивость к ударной нагрузке также определяют широкое распространение стали. Структура разрушается только при воздействии ударной нагрузки 980 МПа.
Физические свойства 30хгса
Физические свойства учитываются при выборе наиболее подходящего сплава для изготовления деталей с учетом того, в каких именно условиях они будут эксплуатироваться.
Технологические свойства
Сталь 30ХГСА (ГОСТ определяет диапазон некоторых свойств) может применяться при создании различных изделий и конструкций. При выборе этого металла следует учитывать:
- Коррозионная стойкость низкая. При длительном воздействии высокой влажности на поверхности может появится коррозия. Это качество следует учитывать при выборе легированной стали. В некоторых случаях коррозионная стойкость повышается за счет нанесения на поверхность гальванического покрытия, которое состоит из цинка и хрома. Для получения подобной поверхности применяется метод электролиза. Однако, создаваемый поверхностный слой характеризуется низкой устойчивостью к механическому воздействию – после повреждения незамедлительно появится коррозия.
- Высокая пластичность, так как относительное удлинение составляет 11%. Она также существенно расширяет область применения металла, так как многие детали должны выдерживать переменную нагрузку.
- Материал характеризуется высокой устойчивостью к переменным нагрузкам. Предел выносливости при испытании может варьироваться в зависимости от температуры окружающей среды.
- Показатель твердости по шкале Роквелла составляет 50 единиц.
- Механические свойства не изменяются при температуре до 400 градусов Цельсия. Эксплуатация при более высокой температуре не допускается, так как это приведет к повышению пластичности и снижению твердости поверхности.
- Сталь 30ХГСА, термообработка которой проводится для повышения твердости и снижения хрупкости, характеризуется пластичностью. Именно поэтому она может применяться при ковке или штамповке.
- Отличная упругость позволяет проводить обработку заготовок резанием. Именно поэтому заготовки поставляются для зенкерования, фрезерования или точения.
Механические свойства
Для повышения производительности часто проводится отжиг. Рассматриваемая марка среднелегированных сталей относится ко второй группе по степени свариваемости. Именно поэтому рекомендуется проводить предварительный подогрев структуры, что снижает вероятность образования структурных трещин. Для обеспечения наиболее благоприятных условий зачастую заготовки нагревают до температуры 250 градусов Цельсия.
Термообработка сплава 30ХГСА
Для улучшения эксплуатационных характеристик получаемых изделий проводится термическая обработка, за счет чего происходит повышение прочности и твердости. Для стали 30ХГСА применяется следующая термообработка:
- Закалка направлена на изменение качеств поверхностного слоя. Рекомендуется проводить закалку стали при температуре 880 градусов Цельсия. Охлаждение проводится в масле, что позволяет исключить вероятность появления поверхностных и структурных деформаций.
- Закалка предусматривает перестроение кристаллической решетки. Подобный процесс становится причиной появления внутренних напряжений, которые в дальнейшем приводят к появлению структурных трещин. Отпуск при температуре 540 градусов Цельсия позволяет решить подобную проблему. Низкая температура нагрева позволяет в качестве охлаждающей среды применять воду.
- Ковка улучшает структуру материала. Вначале процесса заготовка нагревается до температуры 1240 градусов Цельсия. Охлаждение проводится на открытом воздухе или в другой среде – все зависит от того, какого размера заготовка.
Закалка стали
Для улучшения качеств материала могут применять самое различное оборудование. Особенности химического состава определяет то, что обработка заготовок проводится при применении специального оборудования.
Применение
Сталь 30ХГСА, применение которой связано с химическим составом и основными качествами, встречается в различных отраслях промышленности. Чаще всего легированная сталь используется в нижеприведенных случаях:
- В строительной области получили большое распространение крепежные элементы, которые эксплуатируются при переменных нагрузках. Невысокая коррозионная стойкость определяет то, что крепежные материалы могут использоваться только при защите устройства.
- В авиастроении используется сплав в качестве расходного материала при изготовлении валов, фланцев и прочих деталей. Стоит учитывать, что сплав не используют при создании ответственных элементов.
- В машиностроительной области применяется при создании элементов, которые работают при постоянных или переменных нагрузках.
Стоимость используемого сырья во многом зависит от того, какой лом использовался. В продаже встречаются зарубежные аналоги, к примеру, 14331 (Чехия) и 30ChGSA (Болгария). Их химический состав и основные качества во многом схожи.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
stankiexpert.ru
Приглашаем заказать на сайте прокат и поковки 30ХГСА отличного качества на сайте www.smcspb.ru
За короткой и сухой аббревиатурой 30ХГСА скрывается очень многое. Если говорить в двух словах, то сочетание букв и цифр 30ХГСА означает одну из марок среднелегированной конструкционной стали. А еще 30ХГСА означает одно из многочисленных достижений отечественной науки. В сокращении 30ХГСА скрыта и ледяная ярость истребителя в воздушной атаке, и неумолимый гул бомбардировщика над головой врага, и безмятежный полет гражданского лайнера в мирное время.
Мы неспроста акцентируем внимание на самолетах – хотя сейчас конструкционная сталь 30ХГСА применяется в различных областях (таких как машиностроение), изначально сплав 30ХГСА был создан именно для нужд авиации. Поэтому далее в качестве примеров практического использования 30ХГСА мы будем ссылаться преимущественно на авиационный опыт ее применения.
Начать рассказ о 30ХГСА следует с истории появления этой марки. Сталь 30ХГСА была разработана коллективом советских ученых в ВИАМ (Всероссийский Институт Авиационных Материалов) в начале Великой Отечественной Войны. Главную роль в создании 30ХГСА сыграли И. И. Сидорин и Г.В. Акимов. Значение этого события трудно переоценить – ведь появление 30ХГСА было открытием в области создания металлов. Тем самым СССР обогнал конкурирующие США, как минимум, на несколько лет – у них в самолетостроении использовалась хромомолибденовая сталь, которая уступает стали 30ХГСА по многим характеристикам.
В дальнейшем созданная нашими учеными конструкционная сталь 30ХГСА обеспечила преимущество советской авиации, и в определенной степени 30ХГСА способствовала победе в войне с Германией. В настоящее время 30ХГСА используется в мирных целях и испытывает неизменный интерес гражданских потребителей благодаря своим замечательным характеристикам, о которых мы более подробно расскажем ниже. Кстати, сталь 30ХГСА имеет и другое, более благозвучное название – «хромансиль». Это тоже сокращение, образованное от названий легирующих эту сталь металлов (хром и Manganum – марганец, Silicium – кремний).
Строго говоря, сейчас хромансиль – это ряд марок, помимо 30ХГСА это еще, например, такая разновидность как 20ХГСА, 35ХГСА и так далее. Однако под названием «хромансиль» сталь 30ХГСА подразумевалась изначально, да и сейчас в специализированных изданиях типа пособий по материаловедению в большинстве случаев 30ХГСА и хромансиль означают одно и то же. Потому мы в дальнейшем будем описывать особенности стали 30ХГСА (в том числе и согласно данным о хромансиле).
Приступая к подробному описанию 30ХГСА и ее технических характеристик, следует для начала расшифровать саму аббревиатуру, а также указать на то, к какому типу относится сталь 30ХГСА по принятой в металловедении классификации. Хромансиль или 30ХГСА принадлежит к классу легированной стали, или, если точнее, среднелегированной конструкционной стали. Что такое легированная сталь? Это такой тип стали, в состав которой введены легирующие элементы. Это делается для улучшения технических характеристик обычной стали.
Существуют различные легирующие элементы, и при легировании они могут сочетаться в различных вариациях, а также применяться в определенном процентном соотношении, которое в итоге определяет тип стали. В аббревиатурах легирующие элементы имеют буквенное обозначение, соответственно, в сокращении 30ХГСА Х означает «хром», Г – марганец, С – кремний. Цифра вначале говорит о том, насколько легирована сталь, в случае с 30ХГСА это соотношение в сотых долях процента.
Если в составе легированной стали находится до 2,5% легирующих элементов, то такую сталь относят к низколегированной стали, от 2,5 до 10% – к среднелегированной, а ту, где их более 10 процентов – к высоколегированной. Сталь марки 30ХГСА относится, как мы уже упоминали, к среднелегированной. Также стоит отметить и то, что легированную сталь делят по качеству на три категории, и буква «А» на конце аббревиатуры 30ХГСА говорит о том, что 30ХГСА принадлежит к категории высококачественной стали (а, если, например, после легирующих элементов не стоит никакой буквы, то это просто качественная сталь).
Если же говорить подробнее о легирующих элементах и о том, как они влияют на характеристики легированной стали, то касательно стали 30ХГСА можно упомянуть, что, например, хром повышает твердость и устойчивость 30ХГСА к коррозии, марганец также увеличивает твердость, и, кроме того, способствует устойчивости к ударным нагрузкам и износоустойчивости, а кремний повышает показатель ударной вязкости и температурный запас вязкости. Хромансиль 30ХГСА относится к классу так называемой конструкционной стали, а именно, к легированной конструкционной стали.
Конструкционная сталь применяется в различных областях машиностроения, а касательно легированной стали следует отметить, что она относится к специальным видам стали, так как превосходит обычную углеродистую сталь. Конструкционная сталь 30ХГСА применяется, например, в самолетостроении для создании деталей, которые предполагается использовать на ответственных участках, то есть там, где возможна высокая нагрузка и неблагоприятные условия: это крепежные детали, работающие при низких температурах, сварные конструкции, испытывающие знакопеременные нагрузки и так далее.
Помимо всего прочего, немаловажно и то обстоятельство, что конструкционная легированная сталь 30ХГСА представляет собой улучшаемую сталь, то есть 30ХГСА проходит улучшение – закалку и высокий отпуск при температуре 550-660 градусов Цельсия. Поэтому 30ХГСА используется в создании улучшаемых деталей. Помимо упомянутых выше авиационных деталей, в машиностроении это также лопатки компрессорных машин, эксплуатируемые при температуре до 400° С, различные валы, оси, различные корпуса обшивки и многое другое. В настоящее время 30ХГСА изготавливается в различных вариантах.
Если перечислить выпускаемые в настоящее время виды продукции из хромансиля, то это, согласно ГОСТ, следующие: сортовой прокат, в том числе фасонный: ГОСТ 4543-71, ГОСТ 259071, ГОСТ 2591-71, ГОСТ 2879-69, ГОСТ 10702-78. Калиброванный пруток ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 10702-78, ГОСТ 1051-73. Шлифованный пруток и серебрянка ГОСТ 14955-77. Лист толстый ГОСТ 11269-76. Лист тонкий ГОСТ 11268-76. Полоса ГОСТ 103-76. Поковки и кованые заготовки ГОСТ 1133-71, ГОСТ 8479-70. Трубы ГОСТ 8731-87, ГОСТ 8732-78, ГОСТ 8733-87, ГОСТ 8734-75, ГОСТ 21729-76, ГОСТ 13663-68, ГОСТ 9567-75.
Что касается химического состава, то сталь 30ХГСА содержит в себе легирующие элементы: кремний, марганец, хром (в количестве примерно одного процента), при этом содержание углерода в 30ХГСА равно ~ 0,30 процента, а серы – не более 0,025 %. В качестве конкретного примера можно привести состав 30ХГСА для авиационных листов и труб: наличие углерода: 0,28—0,35°/о, хрома: 0,8 —1,10°/о Марганца:0,8 —1,1°/о, кремния: 0,9 —1,2%.
Каковы же основные преимущества 30ХГСА перед другими марками стали? Специалисты в большинстве случае указывают на то, что 30ХГСА обладает высокой прочностью, отличными показателями касательно ударной вязкости, выносливости. Также 30ХГСА отличается хорошей свариваемостью (о сварке 30ХГСА ниже будет написано подробнее). При всех своих замечательных свойствах сталь 30ХГСА стоит сравнительно недорого, так как не содержит дефицитных легирующих элементов.
Интересующимся подробными сведениями относительно технических характеристик стали марки 30ХГСА мы можем посоветовать обратиться к специализированной литературе, например, к книге Н.И. Манина «Выносливость стали хромансиль 30ХГСА» или справочникам по материаловедению, где приводятся данные об испытаниях марки 30ХГСА и других подвидов хромансиля. В рамках же данного текста мы укажем лишь на следующий аспект характеристик 30ХГСА – прочность.
Сталь 30ХГСА после прохождения низкотемпературной термомеханической обработки получает предел прочности (сопротивление разрыву) до 2800 МПа. Такой параметр у 30ХГСА как ударная вязкость увеличивается в два раза сравнительно с термической обработкой, проведенной обычным образом. Этот результат достигается потому, что, благодаря выделению углерода из аустенита при деформации подвижность дислокаций внутри кристаллов мартенсита облегчается. Этот процесс по обработке легированной стали 30ХГСА в итоге увеличивает ее пластичность.
В конце обзорного текста о 30ХГСА хотелось бы указать на некоторые особенности сварки стали 30ХГСА оптимальным образом. Прежде всего, специалисты советуют до начала самой сварки 30ХГСА провести предварительный подогрев материалов из 30ХГСА до 250-300 градусов Цельсия, а после сварки осуществить медленное охлаждение. Это очень важно, так как сталь 30ХГСА чувствительна к резкому охлаждению при сваривании – в результате могут появиться трещины. Поэтому, закончив сварку хромансиля, следует отводить горелку медленно, при этом подогревая металл вокруг места сварки на расстоянии примерно 20-40 мм.
Также, не позднее чем через 8 часов после сварки 30ХГСА нужно подвергнуть сварные узлы закалке и высокому отпуску – закалка 30ХГСА осуществляется с нагревом до 880 градусов Цельсия, и впоследствии изделие из 30ХГСА охлаждается в масле при температуре от 20 до 50 градусов. Отпуск проводится путем нагрева изделия из 30ХГСА до 400-600 градусов и дальнейшего его охлаждения в горячей воде. Саму же сварку 30ХГСА необходимо проводить быстро, не задерживая пламя горелки на одном месте, чтобы избежать выгорания легирующих добавок.smcspb.ru
Сталь конструкционная легированная 30ХГСА – характеристики, свойства, аналоги
На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки 30ХГСА.
Классификация материала и применение марки 30ХГСА
Марка: 30ХГСА
Классификация материала: Сталь конструкционная легированная
Применение: Различные улучшаемые детали: валы, оси, зубчатые колеса, фланцы, корпуса обшивки, лопатки компрессорных машин, работающие при температуре до 200°С, рычаги, толкатели, ответственные сварные конструкции, работающие при знакопеременных нагрузках, крепежные детали, работающие при низких температурах.
Химический состав материала 30ХГСА в процентном соотношении
C | Si | Mn | Ni | S | P | Cr | Cu |
0.28 – 0.34 | 0.9 – 1.2 | 0.8 – 1.1 | до 0.3 | до 0.025 | до 0.025 | 0.8 – 1.1 | до 0.3 |
Механические свойства 30ХГСА при температуре 20oС
Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
– | мм | – | МПа | МПа | % | % | кДж / м2 | – |
Трубы, ГОСТ 8731-87 | 686 | 11 | ||||||
Трубы холоднодеформир., ГОСТ 8733-74 | 491 | 18 | ||||||
Пруток, ГОСТ 4543-71 | Ø- 25 | 1080 | 830 | 10 | 45 | 490 | Закалка 880oC, масло, Отпуск 540oC, вода, | |
Лист толстый, ГОСТ 11269-76 | 490-740 | 20 | Нормализация | |||||
Лист толстый, ГОСТ 11269-76 | 1080 | 9 | 490 | Закалка и отпуск | ||||
Лист тонкий, ГОСТ 11268-76 | 490-740 | 20 | Нормализация | |||||
Лист тонкий, ГОСТ 11268-76 | 1080 | 10 | Закалка и отпуск |
Технологические свойства 30ХГСА
Свариваемость: | ограниченно свариваемая. |
Флокеночувствительность: | чувствительна. |
Склонность к отпускной хрупкости: | склонна. |
Расшифровка обозначений, сокращений, параметров
Механические свойства : | |
sв | – Предел кратковременной прочности , [МПа] |
sT | – Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
d5 | – Относительное удлинение при разрыве , [ % ] |
y | – Относительное сужение , [ % ] |
KCU | – Ударная вязкость , [ кДж / м2] |
HB | – Твердость по Бринеллю , [МПа] |
Физические свойства : | |
T | – Температура, при которой получены данные свойства , [Град] |
E | – Модуль упругости первого рода , [МПа] |
a | – Коэффициент температурного (линейного) расширения (диапазон 20o– T ) , [1/Град] |
l | – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
r | – Плотность материала , [кг/м3] |
C | – Удельная теплоемкость материала (диапазон 20o– T ), [Дж/(кг·град)] |
R | – Удельное электросопротивление, [Ом·м] |
Свариваемость : | |
без ограничений | – сварка производится без подогрева и без последующей термообработки |
ограниченно свариваемая | – сварка возможна при подогреве до 100-120 град. и последующей термообработке |
трудносвариваемая | – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг |
Другие марки из этой категории:
Обращаем ваше внимание на то, что данная информация о марке 30ХГСА, приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки 30ХГСА могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке 30ХГСА можно уточнить на информационном ресурсе Марочник стали и сплавов. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!
www.c-met.ru
30ХГСА
Сталь конструкционная легированнаяХарактеристика материала 30ХГСА
Марка: | 30ХГСА |
Заменитель: | 40ХФА, 35ХМ, 40ХН, 25ХГСА, 35ХГСА |
Классификация: | Сталь конструкционная легированная |
Применение: | различные улучшаемые детали: валы, оси, зубчатые колеса, фланцы, корпуса обшивки, лопатки компрессорных машин, работающие при температуре до 200°С, рычаги, толкатели, ответственные сварные конструкции, работающие при знакопеременных нагрузках, крепежные детали, работающие при низких температурах. |
Химический состав в % материала 30ХГСА.
C | Si | Mn | Ni | S | P | Cr | Cu |
0.28-0.34 | 0.9-1.2 | 0.8-1.1 | до 0.3 | до 0.025 | до 0.025 | 0.8-1.1 | до 0.3 |
Температура критических точек материала 30ХГСА.
Ac1=760, Ac3(Acm)=830, Ar3(Arcm)=705, Ar1=670, Mn=352 |
Механические свойства при Т=20oС материала 30ХГСА.
Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
– | мм | – | МПа | МПа | % | % | кДж / м2 | – |
Пруток | Ж 25 | 1080 | 830 | 10 | 45 | 490 | Закалка 880oC, масло, Отпуск 540oC, вода, |
Физические свойства материала 30ХГСА.
T | E 10-5 | a106 | l | r | C | R 109 |
Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
20 | 2.15 | 38 | 7850 | 210 | ||
100 | 2.11 | 11.7 | 38 | 7830 | 496 | |
200 | 2.03 | 12.3 | 37 | 7800 | 504 | |
300 | 1.96 | 12.9 | 37 | 7760 | 512 | |
400 | 1.84 | 13.4 | 36 | 7730 | 533 | |
500 | 1.73 | 13.7 | 34 | 7700 | 554 | |
600 | 1.64 | 14.0 | 33 | 7670 | 584 | |
700 | 1.43 | 14.3 | 31 | 622 | ||
800 | 1.25 | 12.9 | 30 | 693 |
Технологические свойства материала 30ХГСА.
Свариваемость: | ограниченно свариваемая. |
Флокеночувствительность: | чувствительна. |
Склонность к отпускной хрупкости: | склонна. |
Обозначения:
Механические свойства: | ||
sв | – Предел кратковременной прочности, [МПа] | |
sT | – Предел пропорциональности (предел текучести для остаточной деформации), [МПа] | |
d5 | – Относительное удлинение при разрыве, [ % ] | |
y | – Относительное сужение, [ % ] | |
KCU | – Ударная вязкость, [ кДж / м2] | |
HB | – Твердость по Бринеллю |
Физические свойства: | ||
T | – Температура, при которой получены данные свойства, [Град] | |
E | – Модуль упругости первого рода , [МПа] | |
a | – Коэффициент температурного (линейного) расширения (диапазон 20o – T ) , [1/Град] | |
l | – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] | |
r | – Плотность материала , [кг/м3] | |
C | – Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)] | |
R | – Удельное электросопротивление, [Ом·м] |
Свариваемость: | |
без ограничений | – сварка производится без подогрева и без последующей термообработки |
ограниченно свариваемая | – сварка возможна при подогреве до 100-120 град. и последующей термообработке |
трудносвариваемая | – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг |
Источник: www.splav.kharkov.com
www.constali.ru
30ХГСА
30ХГСА
30ХГСА — это конструкционная легированная сталь.
Состав:
C | Si | Mn | Ni | S | P | Cr | Cu |
0.28 – 0.34 | 0.9 – 1.2 | 0.8 – 1.1 | до 0.3 | до 0.025 | до 0.025 | 0.8 – 1.1 | до 0.3 |
Свойства
Температура критических точек материала 30ХГСА.
Ac1 = 760 , Ac3(Acm) = 830 , Ar3(Arcm) = 705 , Ar1 = 670 , Mn = 352 |
Технологические свойства материала 30ХГСА.
Свариваемость: | ограниченно свариваемая. |
Флокеночувствительность: | чувствительна. |
Склонность к отпускной хрупкости: | склонна. |
Механические свойства при Т=20oС материала 30ХГСА.
Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
– | мм | – | МПа | МПа | % | % | кДж / м2 | – |
Трубы, ГОСТ 8731-87 | 686 | 11 | ||||||
Трубы холоднодеформир., ГОСТ 8733-74 | 491 | 18 | ||||||
Пруток, ГОСТ 4543-71 | Ø 25 | 1080 | 830 | 10 | 45 | 490 | Закалка 880oC, масло, Отпуск 540oC, вода | |
Лист толстый, ГОСТ 11269-76 | 490-740 | 20 | Нормализация | |||||
Лист толстый, ГОСТ 11269-76 | 1080 | 9 | 490 | Закалка и отпуск | ||||
Лист тонкий, ГОСТ 11268-76 | 490-740 | 20 | Нормализация | |||||
Лист тонкий, ГОСТ 11268-76 | 1080 | 10 | Закалка и отпуск |
Твердость 30ХГСА после отжига, ГОСТ 4543-71 | HB 10 -1 = 229 МПа |
Твердость 30ХГСА, Трубы холоднодеформир. ГОСТ 8733-74 | HB 10 -1 = 229 МПа |
Твердость 30ХГСА, Пруток горячекатан. ГОСТ 10702-78 | HB 10 -1 = 217 МПа |
Твердость 30ХГСА нормализованного, Лист толстый ГОСТ 11269-76 | HB 10 -1 = 156 – 217 МПа |
Физические свойства материала 30ХГСА.
T | E 10– 5 | a 10 6 | l | r | C | R 10 9 |
Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
20 | 2.15 | 38 | 7850 | 210 | ||
100 | 2.11 | 11.7 | 38 | 7830 | 496 | |
200 | 2.03 | 12.3 | 37 | 7800 | 504 | |
300 | 1.96 | 12.9 | 37 | 7760 | 512 | |
400 | 1.84 | 13.4 | 36 | 7730 | 533 | |
500 | 1.73 | 13.7 | 34 | 7700 | 554 | |
600 | 1.64 | 14 | 33 | 7670 | 584 | |
700 | 1.43 | 14.3 | 31 | 622 | ||
800 | 1.25 | 12.9 | 30 | 693 |
Обозначения:
Механические свойства: | |
sв | – Предел кратковременной прочности , [МПа] |
sT | – Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
d5 | – Относительное удлинение при разрыве , [ % ] |
y | – Относительное сужение , [ % ] |
KCU | – Ударная вязкость , [ кДж / м2] |
HB | – Твердость по Бринеллю , [МПа] |
Физические свойства: |
|
T | – Температура, при которой получены данные свойства , [Град] |
E | – Модуль упругости первого рода , [МПа] |
a | – Коэффициент температурного (линейного) расширения (диапазон 20o – T ) , [1/Град] |
l | – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
r | – Плотность материала , [кг/м3] |
C | – Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)] |
R | – Удельное электросопротивление, [Ом·м] |
vsmet.ru
