Универсально-заточный станок 3Е642

Станок выполняет заточку или доводку режущего инструмента, изготовленного из твердого сплава, инструментальной стали или минералокерамики. Достоинство инструмента из твердого металлокерамического соединения, в отличие от быстрорежущей стали, в большом содержании вольфрама и высокой термостойкости. Заточка производится абразивными, алмазными и эльборовыми кругами.

Кроме того, станок выполняет следующие шлифовальные работы:

  • наружное и внутреннее круговое шлифование;
  • плоское шлифование.

Определяющие характеристики заточного станка 3Е642:

  • большие технологические показатели при компактных габаритах;
  • без зазорный привод стола от маховика;
  • литая станина, позволяющая уменьшить колебания при обработке детали и повысить точность обработки;
  • допустимость установки на станке системы отсоса пыли;
  • возможность доукомплектования большим перечнем дополнительных приспособлений, необходимых для реализации технического задания, в частности, для закрепления заготовок;
  • установка на станок синусной плиты;
  • разворот двигателя шлифовального круга в  сторону, противоположную шпинделю, позволяет весомо ускорить переналадку,  увеличить технологические возможности.

Важной составляющей для станка 3Е642 является возможность установки на нем широчайшего ряда приспособлений, что позволяет обрабатывать практически любой режущий инструмент.

Видео универсально-заточный станок 3Е642

Ссылки

Техническое предложение

Параметры, отмеченные (*), указываются на этапе согласования Технического задания

Показатели изделия, обрабатываемого на станке:
Размеры устанавливаемой заготовкидиаметр изделия, устанавливаемого в центровых бабках, мм 250
длина изделия, устанавливаемого в центровых бабках, мм 630
длина обрабатываемой поверхности, мм 450
Показатели инструмента, устанавливаемого на станке:
Размеры устанавливаемого круга, ммдиаметры устанавливаемого шлифовального круга типа 1
по ИСО 525-86 (ГОСТ 2424-83),мм 200
остальных типов, мм 150
Показатели силовой характеристики станка:
Мощность привода главного движения, кВт0,71/0,85
Показатели точности и шероховатости:
Точность и шероховатость обработки образцов – изделий:Класс точности станка по ГОСТ 8-82 В
Шлифование торцом абразивного круга, мкм Ra < 0. 32
Шлифование торцом алмазного круга, мкм Ra < 0.08
Размерные характеристики:
Габаритные размеры (ДхШхВ), мм1380х1940х1550
  • ТЕХНИЧЕСКОЕ ПРЕДЛОЖЕНИЕ на поставку станка 3Е642 (220.13KB)

Ваше имя:

Ваш отзыв

Внимание: HTML не поддерживается! Используйте обычный текст!

Рейтинг     Плохо           Хорошо

Универсально-заточной станок 3е642

Компания «Русстанко» предлагает вниманию универсально заточной станок 3е642, который успешно применяется для заточки, а также доводки многих видов режущего инструмента, созданного из инструментальной стали, а также твердого сплава и металлокерамики эльборовыми, абразивными и алмазными кругами.

В зависимости от комплектации универсально заточной станок 3е642 в ряде случаев дополняется различными приспособлениями, например:

  • Устройствами для плоского, круглого наружного и внутреннего шлифования деталей.
  • Системой отсоса пыли.

В качестве основных характеристик данного оборудования выступают максимальные значения диаметра и длины заготовки, устанавливаемой в центровых бабках, наибольшее перемещение стола в продольном направлении, масса станка и его габариты, а также значения угла поворота шлифовальной головки.

Если вы хотите приобрести универсально заточной станок 3е642 по наиболее доступной стоимости, рекомендуем обратиться к онлайн-каталогу компании «Русстанко» или же связаться с менеджерами по телефону. В нашей компании качество имеет доступную цену!


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 3Е642

Технические характеристики:3Е6423Е642Е
Наибольший диаметр изделия, устанавли¬ваемого в центровых бабках, мм250250
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм630630
Наибольшая длина обрабатываемой поверхности, мм450450
Наибольшие диаметры устанавливаемого шлифовального круга типа 1 по ИСО 525-86 (ГОСТ 2424-83)200200
Остальных типов, мм150150
Наибольшее продольное перемещение стола, мм450450
Наибольший угол поворота стола в горизонтальной плоскости в среднем положении, град.
по часовой стрелке4545
против часовой стрелки4545
Наибольший угол поворота стола в горизонтальной плоскости по шкале точного поворота, град.
по часовой стрелке88
против часовой стрелки88
Наибольшее вертикальное перемещение шлифовальной головки, мм250250
Наибольшее поперечное перемещение шлифовальной головки, мм230230
Наибольшее смещение оси шлифовального круга в горизонтальной плоскости за счет эксцентрической плиты, мм100100
Наибольший угол поворота шлифовальной головки в горизонтальной плоскости, град.360360
Наибольший угол поворота шлифовальной головки в вертикальной плоскости, град.
по часовой стрелке200200
против часовой стрелки2020
Скорость продольного перемещения стола, м/минручное0,2…12
Показатели шероховатости обработки (в партии) образцов-изделий
Шлифование торцом абразивного круга, мкмRa < 0. 32Ra < 0.32
Шлифование торцом алмазного круга, мкмRa < 0.08Ra < 0.08
Класс точности станка по ГОСТ 8-82ВП
Мощность привода главного движения, кВт0,71/0,851,1/1,5
Габаритные размеры станка, мм:
длина13801380
ширина19401940
высота15501550
Масса станка (без приспособлений и принадлежностей), кг12001160

Базовая комплектация:

  • Бабка универсальная ВЗ-318.П1
  • Бабка передняя ВЗ-318.П2
  • Бабка задняя ВЗ-318.П3
  • Упорка универсальная 3Е642Е.П4
  • Приспособление для линейной правки круга и установки центров ВЗ-318.П5

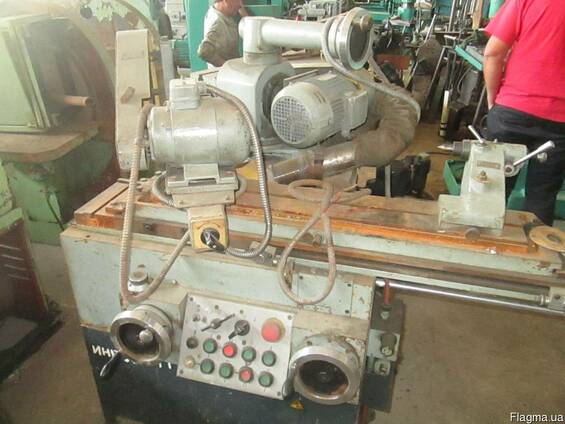

Универсальный инструментально-шлифовальный станок 3Е642Е|Шлифовальные станки от производителя

Один из основных этапов изготовления большинства деталей – обработка металлов резанием.

Для выполнения таких операций используются различные режущие инструменты, остроту режущей кромки которых необходимо поддерживать постоянно. Предлагаемые нашим предприятием универсальные заточные станки подходят для решения этой задачи.

Универсальный заточный станок 3Е642Е разработан на базе модели 3Е642 и дополнительно оснащен гидравлическим приводом продольного перемещения стола. С помощью большого разнообразия приспособлений на станке можно выполнять заточку практически любого режущего инструмента, проводить заточку на копировальном аппарате, заточку по спирали и радиусу, а также выполнять круглое и плоское шлифование.

Станок выполнен на базе чугунной литой станины, что позволяет повысить точность обработки за счет снижения колебаний. Поворотный стол закреплен на основании с помощью роликовых направляющих и может перемещаться в продольном направлении с помощью маховика или от гидроцилиндра. Каретка от колонной шлифовальной бабки устанавливается на направляющие станины и предназначена для вертикального и поперечного смещения шлифовального круга.

Коляска оснащена механизмом тонкой поперечной подачи. Органы управления коляской размещены таким образом, что позволяют осуществлять ее движение с боковых мест. Колонка с шлифовальной бабкой имеет возможность поворота на 360° в горизонтальной плоскости, на 20° против часовой стрелки и на 40° по часовой стрелке в вертикальной плоскости, а также оснащена подъемным механизмом. Подъем может осуществляться вручную или с помощью электродвигателя.

Комплект оправок для крепления шлифовальных кругов диаметром от 63 до 150 мм различного профиля с диаметром посадочных отверстий от 20 до 32 мм и комплект корпусов для кругов диаметром 100, 125 и 150 мм входит в комплект поставки. Станок оснащен теплоотводом и СОЖ производительностью 10 л/мин может быть оснащен системой подачи.

Видео Универсальный инструмент и фрезерно-шлифовальный станок 3Е642E

Индикаторы продукта, обработанные:
Размер устанавливаемой заглушки Макс. диаметр заготовки, устанавливаемой между центрами, мм 250
Макс. длина заготовки, устанавливаемой между центрами, ммВАр 630
Макс. длина обрабатываемой поверхности, мм 450
Средство повышения производительности, установленное на машине:
Размеры устанавливаемого колеса, мм Макс. диаметры устанавливаемого шлифовального круга
тип 1 по ИСО 525-86 (ГОСТ 2424-83),мм 200
другие типы, мм 150
Индикаторы Мощность машины:
Мощность двигателя главного движения, кВт 0,71/0,85
Параметры точности и шероховатости:
Точность и шероховатость обработки образцов Класс точности шлифмашины по ГОСТ 8-82 В
Шлифование торцом абразивного круга, мкм Ra < 0,32
Шлифование торцевым алмазным кругом, мкм Ra < 0,08
Размерные характеристики:
Размеры (ДхШхВ), мм 1380х1940х1550
