Паспорт 3Е711В Станок плоскошлифовальный с крестовым столом и горизонтальным шпинделем (Орша)
Наименование издания: Часть 1: Руководство по эксплуатации (3Е711ВФ1.00.0.000.0.00 РЭ) – 89 страниц Часть 2: Материалы по быстроизнашивающимся деталям (3Е711ВФ1.00.0.000.0.00 РЭ) – 47 страниц Часть 3: Гидрооборудование (3Е711ВФ1.00.0.000.0.00 РЭ2) – 27 страниц Часть 4: Электрооборудование (3Е711В-1.00.0.000.0.00 РЭ1) – 33 страницы Часть 5: Схемы электрические – 48 страниц Выпуск издания: Оршанский станкостроительный завод Год выпуска издания: 1980 Кол-во книг (папок): 5 Кол-во страниц: 244 Стоимость: Договорная Описание: Полный комплект документации
Содержание: Часть 1: Руководство по эксплуатации (3Е711ВФ1. 00.0.000.0.00 РЭ)
1. Техническое описание Назначение и область применения Состав станка – Расположение составных частей станка Устройство и работа станка и его составных частей – Расположение органов управления и табличек с символами – Схема кинематическая – Станина – Колонна – Направляющая левая поперечная – Устройство отсчёта вертикальных перемещений для станков 3Е711ВФ1, 3Е711АФ1, 3Е721АФ1-1, 3Е721ВФ1-1 – Механизм отсчёта поперечных перемещений – Датчик контроля размера изделия для станков 3Е721В-1, 3Е710А, 3Е711В, 3Е721В-1 – Привод шлифовального круга – Суппорт крестовый – Стол – Сборник – Механизм поперечной подачи – Механизм поперечного реверса – Механизм ручного перемещения стола – Механизм фиксации суппорта – Шпиндель шлифовальной головки для станков 3Е711ВФ1, 3Е711АФ1, 3Е721АФ1-1, 3Е710А – Шпиндель шлифовальной головки для станков 3Е711В, 3Е711В-1, 3Е721ВФ1-1, 3Е721В-1 – Фланцы шлифовального круга – Механизм вертикальной подачи станков – Кожух шлифовального круга – Редуктор вертикальной подачи – Устройство для охлаждения – Гидроцилиндр – Устройство смазки шлифовальной головки – Устройство смазки шлифовальной головки с блоком теплообменника – Реле контроля потока Система смазки – Схема смазки шлифовальной головки принципиальная – Схема смазки станка – Схема смазки принципиальная Приспособления – Кран реверса двухпозиционный – Державка для правки шлифовального круга – Державка для индикатора – Установка на станке приспособления «Diaform» 2. Инструкция по эксплуатации Указание мер безопасности – Порядок транспортирования станка – Порядок транспортирования электрошкафа – Порядок транспортирования устройства смазки шлифовальной головки
– Порядок транспортирования бака охлаждения Порядок установки Настройка, наладка и режимы работы Регулировка станка – Регулирование зазоров в подшипниках шпинделя (передняя опора) – Регулирование зазоров в подшипниках шпинделя (задняя опора) – Шпиндель шлифовальной головки станков – Регулирование зазора левой поперечной направляющей станина-суппорт – Регулирование сопла и защитного щитка по высоте – Регулирование натяжения ремня – Схема проверки натяжения ремня – Регулирование защиты направляющих суппорта Особенности разборки и сборки при ремонте – Схема расположения подшипников 3. Паспорт Общие сведения Основные технические данные и характеристики – Стол – Габариты рабочего пространства – Установка станка Сведения о ремонте Сведения об изменениях в станке Комплект поставки Свидетельство о приемке Свидетельство о консервации Свидетельство об упаковке
Часть 3: Гидрооборудование (3Е711ВФ1. 00.0.000.0.00 РЭ2) – Схема гидравлическая принципиальная 2. Назначение 3. Конструкция – Гидростанция общий вид 3Е711ВФ1.70.0.000.0.00 – Установка насосная – Размещение гидроаппаратуры в шкафу – Размещение гидроаппаратуры на плате – Кран управления – Клапан переливной Г52-103 – Золотник управления 3Е711ВФ1.65.0.000.0.00 – Блок теплообменников 3Е711АФ1.77.0.000.0.00 – Схема подключения гидростанции Кран реверса 3Е711ВФ1.73.0.000.0.00 4. Описание работы Продольное возвратно- поступательное перемещение стола
Разжим и фиксация гидрогайки винта поперечного перемещения Слив масла через блок теплообменников Блокировки 5. Указания по монтажу и эксплуатации 6. Перечень возможных нарушений 7. Указание мер безопасности

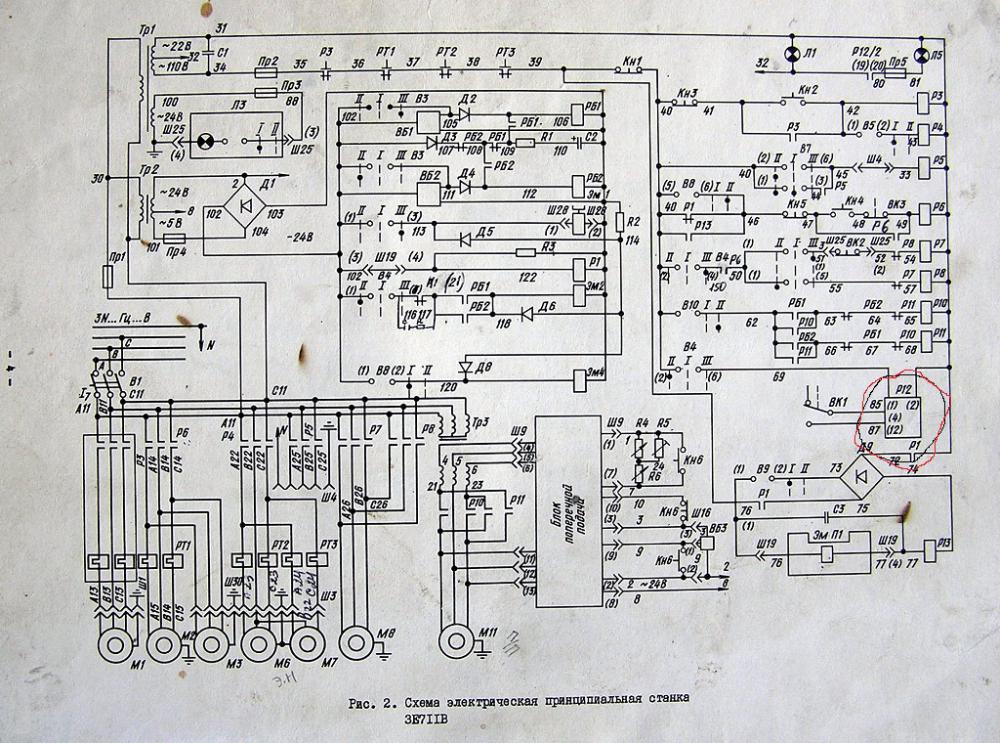

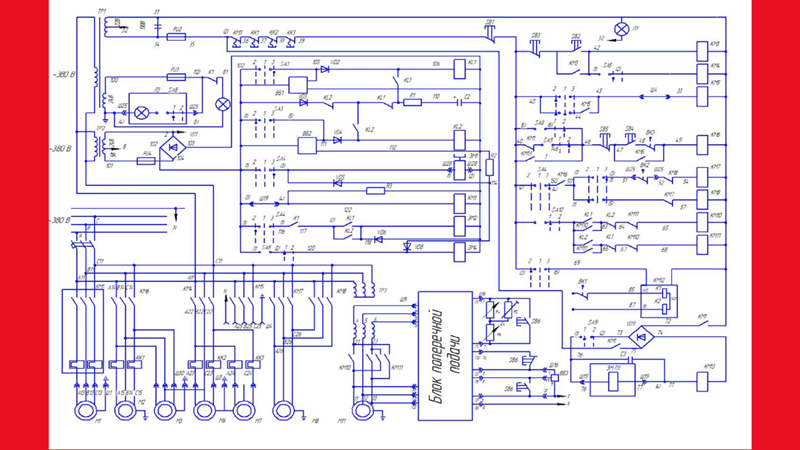

Часть 4: Электрооборудование (3Е711В-1.00.0.000.0.00 РЭ1) 1. Характеристика электрооборудования – Размещение электрооборудования на станке – Схема электрическая принципиальная – Схема электрическая принципиальная блока поперечной подачи – Схема электрическая принципиальная блок-приставки вертикальной подачи – Пульт управления станка – Схема электрическая соединений электрошкафа – Схема электрическая соединений станка 2. Система питания 3. Первоначальный пуск 4. Режим работы 5. Работа привода поперечной подачи – Диаграммы натяжений на основных элементах схемы привода поперечных подач при работе в режиме непрерывных подач
Диаграммы натяжений на основных элементах схемы привода поперечных подач при работе в режиме прерывистых подач 6. Работа блок – приставки вертикальной подачи – Диаграмма напряжений на основных элементах схемы блок-приставки вертикальной подачи 7. Блокировки 8. Система сигнализации и защиты 9. Указания мер безопасности 10. Указания по монтажу и эксплуатации 11. Возможные неисправности и методы их устранения
