3Л722 плоскошлифовальный станок: 3Л722В станок плоскошлифовальный с горизонтальным шпинделем универсальный. Паспорт, схемы, характеристики, описание
alexxlab | 12.04.2023 | 0 | Разное
Шлифовальные и доводочные, полировальные и заточные станки : Плоскошлифовальный станок 3Л722А
Вернуться к: Шлифовальные и доводочные, полировальные и заточные станки
Max размеры изделий: 1250 х 320 х 400 мм
Задать вопрос по товару
Липецкий станкостроительный завод
Описание

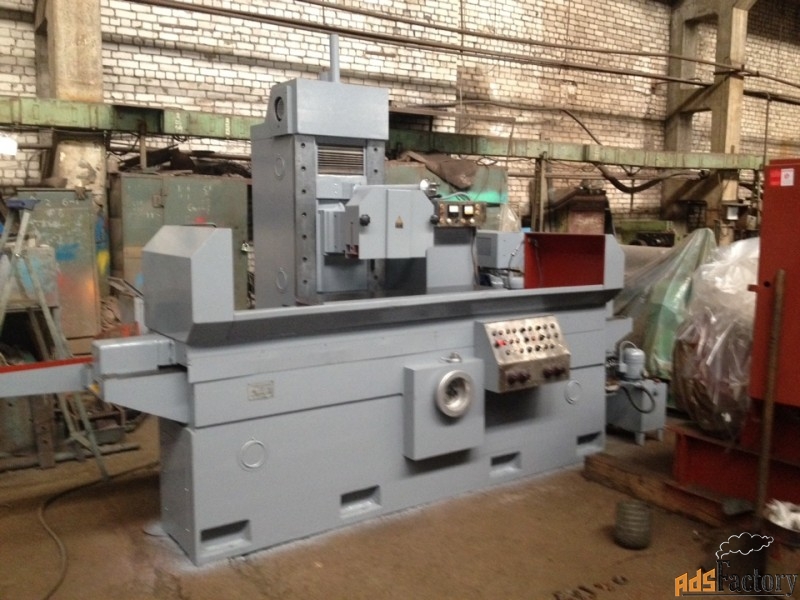

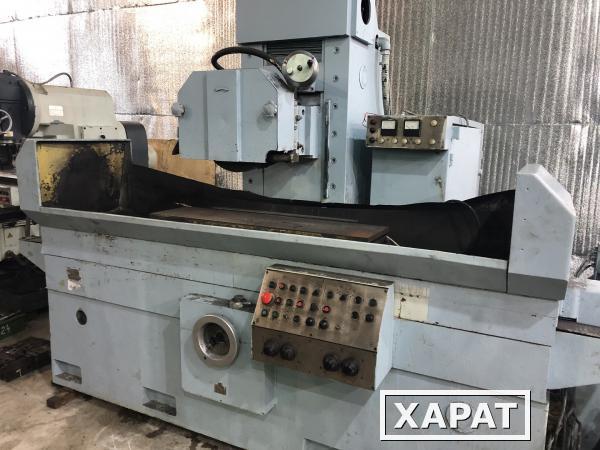

Плоскошлифовальный станок модели 3Л722 предназначен для работы периферией и торцом шлифовального круга при обработке плоских поверхностей, профилированным кругом для обработки фасонных поверхностей.
Область применения станка 3Л722 — предприятия машиностроительной, автотракторной, подшипниковой и станкостроительной промышленности. Принятая компоновка станка предусматривает модульный принцип построения гаммы станков с прямоугольными и круглыми столами, использование групп и узлов при создании агрегатных и специальных станков
Размер стола: 1250 х 320 х 400 мм
Технические данные и характеристики станка 3Л722А:| Наименование параметра | 3Л722А |
|---|---|
| Основные параметры |
|
| Класс точности по ГОСТ 8-82 | А |
| Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм | 1250 х 320 х 400 |
| Наибольшие размеры обрабатываемых изделий на плите электромагнитной (длина х ширина х высота), мм | 1250 х 320 х 280 |
| Наименьшие размеры обрабатываемых изделий на плите электромагнитной (длина х ширина х высота), мм | 50 х 40 х 3 |
| Расстояние от оси шпинделя до зеркала стола, мм | 210. .625 |
| Наибольшая масса изделий обрабатываемых на столе, кг | 600 |
| Наибольшая масса изделий обрабатываемых на плите электромагнитной, кг | 400 |
| Рабочий стол станка | |
| Размеры рабочей поверхности стола (длина х ширина), мм | 1000 х 320 |
| Размеры поверхности электромагнитной плиты (длина х ширина), мм | |
| Продольное перемещение стола от гидравлики (наименьшее/наибольшее, мм | |
| Скорость возвратно-поступательного движения стола (регулирование бесступенчатое), м/мин | 3..35 |
| Шлифовальная бабка | |
| Размеры шлифовального круга (наименьший и наибольший наружный диаметры), мм | |
| Размеры шлифовального круга (внутренний диаметр/ высота), мм | |
| Размеры шлифовального круга по ГОСТ 2424-75 | ПП450х80х203 |
| Число оборотов шлифовального круга в минуту | 1460 |
| Наибольший допустимый крутящий момент на шпинделе, кгс*м | |
| Наибольшая скорость шлифования, м/с | 34,4 |
| Конец шпинделя шлифовальной бабки по ГОСТ 2323-67, ГОСТ 2323-76 (конструкция/ конусность/ наибольший диаметр) | |
| Наибольшее поперечное перемещение шлифовальной бабки (стойки), мм | 430 |
| Цена деления лимба поперечного перемещения шлифовальной бабки, мм | |
| Поперечное перемещение шлифовальной бабки на один оборот лимба, мм | |
| Ускоренное поперечное перемещение шлифовальной бабки, м/мин | 1,2 |
| Пределы скоростей поперечной подачи шлифовальной бабки (бесступенчатое регулирование), м/мин | |
| Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм/ход | 1. .60 |
| Наибольшее вертикальное перемещение шлифовальной бабки, мм | 415 |
| Цена деления лимба вертикального перемещения шлифовальной бабки, мм | 0,002 |
| Вертикальное перемещение шлифовальной бабки на один оборот лимба, мм | 0,2 |
| Автоматические вертикальные подачи шлифовальной бабки, мм | 0,002..0,128 |
| Скорость вертикального ускоренного перемещения, м/мин | 0,200 |
| Привод и электрооборудование станка | |
| Количество электродвигателей на станке | 13 |
| Электродвигатель шпинделя шлифовальной бабки (М1), кВт | 11 |
| Электродвигатель насоса гидросистемы (М2) (гидростанция), кВт | 4,0 |
| Электродвигатели воздушного теплообменника (М3, М11) (гидростанция), кВт | |
| Электродвигатель насоса системы смазки (М4), кВт | 0,25 |
Плоскошлифовальный станок 3Л722В-12 по цене производителя с доставкой – «TopStanok»
Общие характеристики
| Характеристика | 3L722B-12 |
|---|---|
| Технические характеристики ЛИПЕЦКИЙ СТАНКОЗАВОД «ВОЗРОЖДЕНИЕ» | |
Величины автоматических вертикальных подач шлифовальной бабки, мкм. |
1-100 |
| Величины поперечных подач стойки на ход стола, мм. | 1;2;5;10;20; 30;40;60. |
| Габаритные размеры (Ш х Г х В), мм | 4810 x 2800 x 2665 |
| Масса, кг | 7500 |
| Мощность привода главного движения шлифовальной бабки, кВт | 11 |
| Наибольшая масса заготовки, кг | |
| Параллельность поверхности 1 (обработанной) относительно поверхности 2 (основанию) в продольном и поперечном сечениях, мкм | 8 (4) |
Пределы скоростей перемещения стола, м/мин. |
2-25 |
| Предельные размеры заготовки, мм | на столе 1250 длина, на столе 400 высота, на столе 500 ширина, на электромагнитной плите 1250 длина, на электромагнитной плите 280 высота, на электромагнитной плите 500 ширина |
| Предельные размеры обрабатываемой наружной поверхности заготовки при номинальном диаметре шлифовального круга, мм | на столе 1250 длина, на столе 400 высота, на столе 500 ширина, на электромагнитной плите 3 -280 высота, на электромагнитной плите 40 (*15) – 500 ширина, на электромагнитной плите 50 (*15) – 1250 длина |
| Прямолинейность поверхности 1 (обработанной) в продольных, поперечных и диагональных сечениях, мкм | 6 (4) |
Ручная вертикальная подача шлифовальной бабки, мм. |
на один оборот лимба 0,2, на одно деление лимба 0,002 |
| Скорость поперечного перемещения стойки, мм | в режиме правки 0,15, при ускоренном перемещении 1,2 |
| Суммарная мощность установленных на станке электродвигателей, кВт | 20 |
| Точностные параметры, достигаемые на образце изделии | параллельность 5 мкм, плоскостность 4 мкм, размер образца изделия 380х120х80 мм, шероховатость поверхности, обработанной периферией круга, Ra 0,16 |
| Ускоренное вертикальное перемещение шлифовальной бабки, мм/мин | 200 |
| Частота вращения шпинделя, об/мин | 1460 |
| Шероховатость обработанной поверхности образца-изделия, Ra, мкм (по ГОСТ 2789) | шлифование периферией круга 0,32 (0,16), шлифование торцом круга 0,63 (0,32) |
| Шлифовальный круг | внутренний диаметр 203 мм, высота 80 мм, наружный диаметр 300-450 мм, тип 1 по ГОСТ Р 52781-2007 |
GER RS 10/50 Плоскошлифовальный станок Подержанные станки
- Описание
- Технические характеристики
- Об этом продавце
Продольный ход: 1000 мм
Поперечный ход: 500 мм
Размеры шлифовального круга: 400 x 50 x 127 мм
Обратите внимание, что это описание могло быть переведено автоматически.
Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой
| Длина стола | 1205 мм |
| Ширина стола | 400 мм |
| Руководство | Да |
| ЧПУ | № |
| ЧПУ типа | |
| Диаметр колеса | 350 мм |
| Ширина колеса | 80 мм |
| Мощность | 14,5 кВт |
| ——————- | |
| Длина x ширина x высота | 3200,0 × 2200,0 × 2400,0 |
| Рабочее время | |
| Время работы без подзарядки | |
| Государственный | хорошо |
| По местным нормам | нет |
| Статус | |
| Технический паспорт | ГЕР РС 10/50 |
| Тип клиента | Производитель оборудования |
| Действует с | 2019 |
| Предложения онлайн | 56 |
| Последнее действие | 4 февраля 2023 г. |
Описание
Продольный ход: 1000 мм
Поперечный ход: 500 мм
Размеры шлифовального круга: 400 x 50 x 127 мм
Обратите внимание, что это описание могло быть переведено автоматически. Свяжитесь с нами для получения дополнительной информации. Информация в этом объявлении является ориентировочной. Exapro рекомендует уточнять детали у продавца перед покупкой
Технические характеристики
| Длина стола | 1205 мм |
| Ширина стола | 400 мм |
| Руководство | Да |
| ЧПУ | № |
| ЧПУ типа | |
| Диаметр колеса | 350 мм |
| Ширина колеса | 80 мм |
| Мощность | 14,5 кВт |
| ——————- | |
| Длина x ширина x высота | 3200,0 × 2200,0 × 2400,0 |
| Рабочее время | |
| Время работы без подзарядки | |
| Государственный | хорошо |
| По местным нормам | нет |
| Статус |
О продавце
| Тип клиента | Производитель оборудования |
| Действует с | 2019 |
| Предложения онлайн | 56 |
| Последнее действие | 4 февраля 2023 г. |
Гидравлический плоскошлифовальный станок MY1230
Узнать сейчас Следующий продукт
Описание
Применение ：
Применяется для всех видов обрабатывающего оборудования, автозапчастей, арматуры, магнитной стали, обрабатывающей промышленности.
Станок может быть изготовлен из шлифовальных деталей из стали, железа, керамики и цветных металлов.
Product main technical parameters:
Specifications | Units | MY1230 | |||||
workbench | Worktable size (L * W) | mm | 750×300 | ||||
