Шлифовальные и доводочные, полировальные и заточные станки : Плоскошлифовальный станок 3Л722А
Вернуться к: Шлифовальные и доводочные, полировальные и заточные станки
Max размеры изделий: 1250 х 320 х 400 мм
Задать вопрос по товару
Липецкий станкостроительный завод
Описание

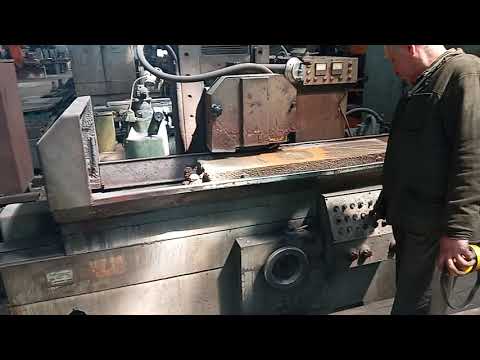

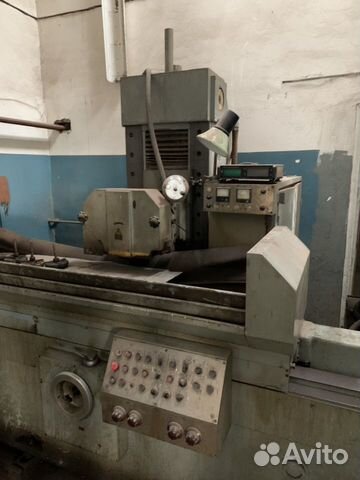

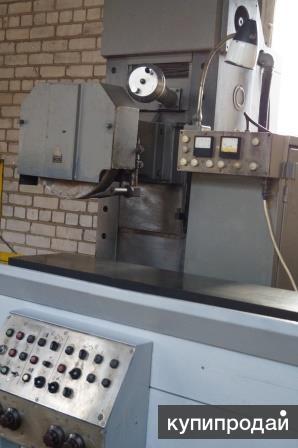

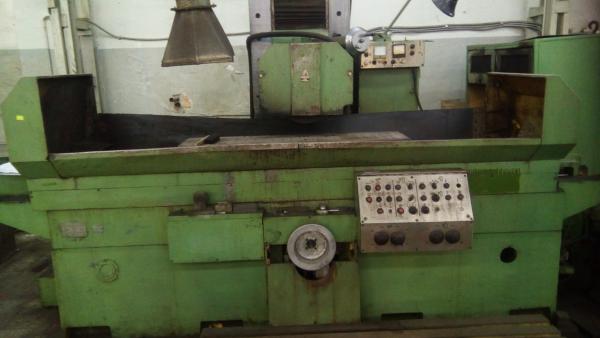

Плоскошлифовальный станок модели 3Л722 предназначен для работы периферией и торцом шлифовального круга при обработке плоских поверхностей, профилированным кругом для обработки фасонных поверхностей.
Область применения станка 3Л722 — предприятия машиностроительной, автотракторной, подшипниковой и станкостроительной промышленности. Принятая компоновка станка предусматривает модульный принцип построения гаммы станков с прямоугольными и круглыми столами, использование групп и узлов при создании агрегатных и специальных станков
Размер стола: 1250 х 320 х 400 мм
Технические данные и характеристики станка 3Л722А:| Наименование параметра | 3Л722А |
|---|---|
| Основные параметры |
|
| Класс точности по ГОСТ 8-82 | А |
| Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм | 1250 х 320 х 400 |
| Наибольшие размеры обрабатываемых изделий на плите электромагнитной (длина х ширина х высота), мм | 1250 х 320 х 280 |
| Наименьшие размеры обрабатываемых изделий на плите электромагнитной (длина х ширина х высота), мм | 50 х 40 х 3 |
| Расстояние от оси шпинделя до зеркала стола, мм | 210. .625 |
| Наибольшая масса изделий обрабатываемых на столе, кг | 600 |
| Наибольшая масса изделий обрабатываемых на плите электромагнитной, кг | 400 |
| Рабочий стол станка | |
| Размеры рабочей поверхности стола (длина х ширина), мм | 1000 х 320 |
| Размеры поверхности электромагнитной плиты (длина х ширина), мм | |
| Продольное перемещение стола от гидравлики (наименьшее/наибольшее, мм | |
| Скорость возвратно-поступательного движения стола (регулирование бесступенчатое), м/мин | 3..35 |
| Шлифовальная бабка | |
| Размеры шлифовального круга (наименьший и наибольший наружный диаметры), мм | |
| Размеры шлифовального круга (внутренний диаметр/ высота), мм | |
| Размеры шлифовального круга по ГОСТ 2424-75 | ПП450х80х203 |
| Число оборотов шлифовального круга в минуту | 1460 |
| Наибольший допустимый крутящий момент на шпинделе, кгс*м | |
| Наибольшая скорость шлифования, м/с | 34,4 |
| Конец шпинделя шлифовальной бабки по ГОСТ 2323-67, ГОСТ 2323-76 (конструкция/ конусность/ наибольший диаметр) | |
| Наибольшее поперечное перемещение шлифовальной бабки (стойки), мм | 430 |
| Цена деления лимба поперечного перемещения шлифовальной бабки, мм | |
| Поперечное перемещение шлифовальной бабки на один оборот лимба, мм | |
| Ускоренное поперечное перемещение шлифовальной бабки, м/мин | 1,2 |
| Пределы скоростей поперечной подачи шлифовальной бабки (бесступенчатое регулирование), м/мин | |
| Автоматическая поперечная подача на каждый ход стола (бесступенчатое регулирование), мм/ход | 1. .60 |
| Наибольшее вертикальное перемещение шлифовальной бабки, мм | 415 |
| Цена деления лимба вертикального перемещения шлифовальной бабки, мм | 0,002 |
| Вертикальное перемещение шлифовальной бабки на один оборот лимба, мм | 0,2 |
| Автоматические вертикальные подачи шлифовальной бабки, мм | 0,002..0,128 |
| Скорость вертикального ускоренного перемещения, м/мин | 0,200 |
| Привод и электрооборудование станка | |
| Количество электродвигателей на станке | 13 |
| Электродвигатель шпинделя шлифовальной бабки (М1), кВт | 11 |
| Электродвигатель насоса гидросистемы (М2) (гидростанция), кВт | 4,0 |
| Электродвигатели воздушного теплообменника (М3, М11) (гидростанция), кВт | 0,09 |
| Электродвигатель насоса системы смазки (М4), кВт | 0,25 |
Плоскошлифовальный станок с прямоугольным столом и горизонтальным шпинделем 3Л722А-80
Особенности конструкции
Станок оснащается системой управления и слежения по осям при помощи магнитных линеек и датчиков, которая позволяет использовать станок и как универсальное оборудование и так же возможна обработка деталей по программе (снятие чернового припуска, чистового, выхаживание.
Предусмотрена функция отвода шлифовального круга для замера с возвратом его в исходное положение). Ввод данных, а так же контроль перемещений происходит посредством сенсорной панели управления. Предлагаемый станок оснащен эксклюзивной мелкополюсной электромагнитной плитой, позволяющей удерживать обрабатываемые детали с усилием притяжения до 75 Н/см2, при этом минимальный размер закрепляемой на ЭМП деталей – Ø15 мм.
Технические характеристики
| Параметр | Значение |
|---|---|
| Предельные размеры заготовки, устанавливаемой: | |
| на столе, мм., не более | |
| длина | 1600 |
| ширина | 400 |
| высота | 400 |
| на электромагнитной плите | |
| длина | 1600 |
| ширина | 400 |
| высота | 280 |
| Предельные размеры обрабатываемой наружной поверхности заготовки при номинальном диаметре шлифовального круга: | |
| при установке заготовок на столе, мм, не более | |
| длина | 1600 |
| ширина | 400 |
| высота | 400 |
при установке заготовок на электромагнитной плите, мм.
|
|
| длина: | |
| наибольшая | 1600 |
| наименьшая | 15 |
| ширина: | |
| наибольшая | 400 |
| наименьшая | 15 |
| высота: | |
| наибольшая (при наибольших размерах заготовки) | 280 |
| наименьшая | 3 |
| Наибольшая масса заготовки, устанавливаемой: | |
| на столе, кг, не более | 1000 |
| на электромагнитной плите, кг, не более | 650 |
|
Шлифовальный круг: тип 1 по ГОСТ Р 52781-2007 наружный диаметр, мм.  :
|
|
| наибольший | 450 |
| наименьший | 300 |
|
внутренний диаметр, мм. высота, мм. |
203 80 |
| Частота вращения шпинделя, об/мин | 1460 |
| Величина поперечной подачи стойки на ход стола, мм. | 1;2;5;10;20;30;40;60 |
| Величина автоматической вертикальной подачи шлифовальной бабки, мкм. | 1;2;4;8;12;16;24;48 |
| Ручная вертикальная подача шлифовальной бабки, мм. | |
| на одно деление лимба | 0,002 |
| на один оборот лимба | 0,2 |
| Пределы скоростей перемещения стола, м/мин | 3-25 |
| Скорость поперечного перемещения стойки: | |
| при ускоренном перемещении, мм, не менее | 1,2 |
| в режиме правки, мм | 0,150 |
| Ускоренное вертикальное перемещение шлифовальной бабки, мм/мин | 200±10% |
| Мощность привода главного движения шлифовальной бабки, кВт | 11 |
| Суммарная мощность установленных на станке электродвигателей, кВт, не более | 20 |
Габаритные размеры станка, мм. (длина х ширина х высота) с приставным оборудованием. |
5940 х 2630 х 2665 |
| Масса станка, кг. с приставным оборудованием | 8500±2% |
| Точность образца-изделия, мкм, не более по ГОСТ 13135-90 | |
| Прямолинейность поверхности 1 (обработанной) в продольных, поперечных и диагональных сечениях (плоскостность) | 4 |
|
Параллельность поверхности 1 (обработанной) относительно поверхности 2 (основанию) в продольном и поперечном сечениях |
5 |
| Шероховатость обработанных поверхностей образцов-изделий при шлифовании периферией круга, Ra, мкм, не более | 0,16 |
