3Л722А схема электрическая: Паспорт на станок 3Л722А Плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем
alexxlab | 25.01.1996 | 0 | Разное
Паспорт 3Л722А Станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем
Наименование издания:
Часть 1: Руководство по эксплуатации (3Л722А.000.000 РЭ) – 41 страница
Часть 2: Электрооборудование станка – 21 страница
Часть 3: Схемы электрические – 47 страниц
Часть 4: РГ48-3Д722-02 Комплектный гидропривод (РГ48-3Д722-02.00.000 РЭ) – 46 страниц
Выпуск издания: –
Год выпуска издания: 1990
Кол-во книг (папок): 4
Кол-во страниц: 155
Стоимость: Договорная
Описание: Полный комплект документации
Содержание:
Часть 1: Руководство по эксплуатации (3Л722А.000.000 РЭ)
1. Общие сведения
– Общий вид станка
2. Основные технические данные и характеристики
– Эскиз конца шпинделя
– Эскиз пазов стола
3.
4. Указания мер безопасности
5. Состав станка
– Расположение составных частей станка
– Расположение органов управления станком
6. Устройство и работа станка и его составных частей
– Схема кинематическая
– Механизм вертикальных подач
– Редуктор поперечной подачи
– Установка сельсина-датчика стола
7. Гидравлическая и смазочная системы станка

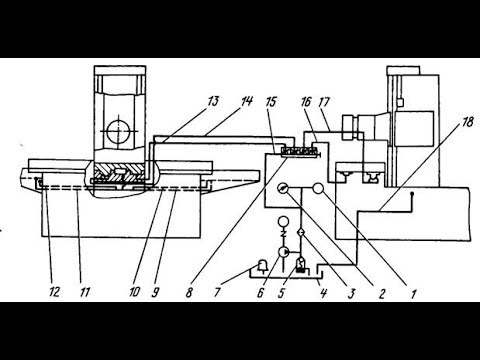

– Схема гидравлическая принципиальная
– Схема смазки принципиальная
– Расположение мест смазки
– Установка смазки
8. Порядок установки
– Схема транспортирования станка
– Установочный чертёж
– Схема установки защитной ленты
9. Возможные неисправности и методы их устранения
10. Указания по эксплуатации, техническому обслуживанию и ремонту
11. Материалы по быстроизнашивающимся деталям
– Колесо червячное (3Л722А.166.201)
– Червяк (3Л722А.166.401)
– Зубчатое колесо (3Л722А.322.401)
– Блок-шестерня (3Л722А.322.402)
– Зубчатое колесо (3Л722А.
322.403)– Схема расположения подшипников качения
12. Протокол приёмосдаточных испытаний
13. Свидетельство о консервации
14. Свидетельство об упаковке
Приложение 1: Испытание станка на соответствие нормам точности и жёсткости
Приложение 2: Свидетельство о выходном контроле электрооборудования
Приложение 3: Сведения о содержании драгоценных металлов
Приложение 4: Перечень метрологической оснастки, применяемой при испытаниях станка на соответствие нормам точности
Часть 2: Электрооборудование станка
1. Краткая характеристика электрооборудования
2. Сведения о системе питания электрооборудования
3. Первоначальный пуск станка
4. Режимы работы станка
5. Схема управления станком
6. Защита, сигнализация, блокировки
7. Обслуживание, наладка
Перечень элементов электрооборудования станка
9. Сведения о содержании драгоценных металлов в станке
10. Иллюстрации
– Схема электрическая принципиальная управления поперечной подачей стойки
– Схема электрическая принципиальная пускателя тиристорного (3Л722А.
859.000) – Осциллограмма напряжений
– Функциональная схема вертикальной подачи
– Функциональная схема блока поперечной подачи
– Схема электрическая принципиальная элемента Т-101
– Схема электрическая принципиальная элемента Т-102
– Схема электрическая принципиальная элемента Т-103
– Схема электрическая принципиальная элемента Т-402
– Схема электрическая принципиальная элемента Т-403
– Схема соединений проводов штепсельных разъёмов станка
– Схема расположения элементов силового коммутатора (3Л722А.854.040)
– Схема расположения элементов пускателя тиристорного (3Л722А.859.000)
– Составные части станка и их соединения
Часть 3: Схемы электрические
– Схема электрическая соединений комплектного гидропривода (РГ48-3Д722-02)
– Схема электрическая соединений (3Л722А,В.850.000Э4)
– Схема электрическая принципиальная силовая часть

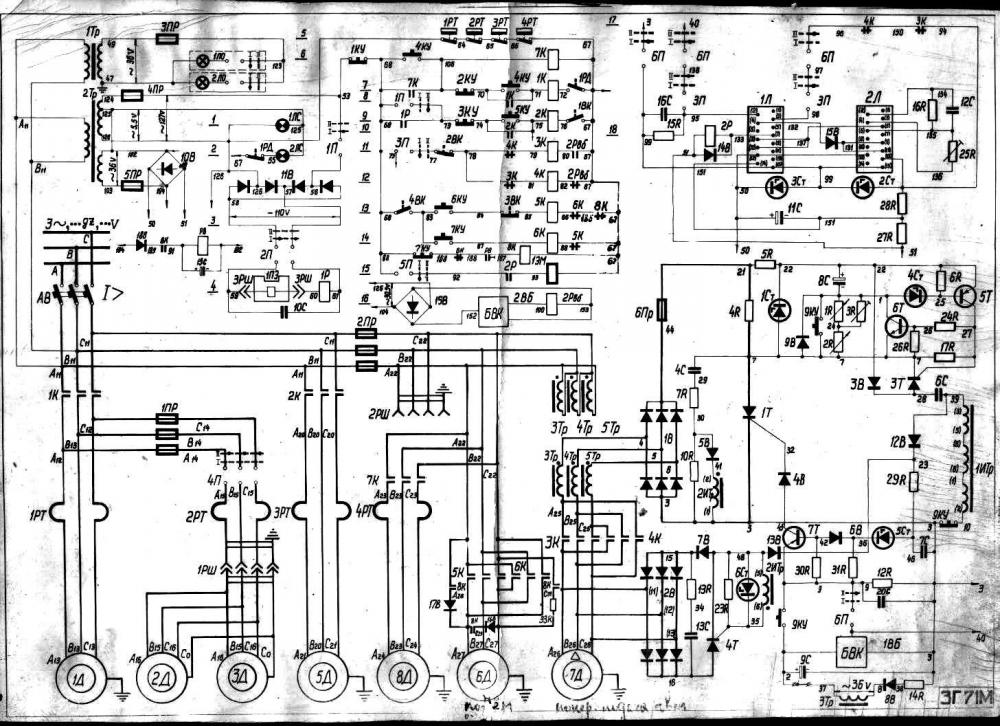

– Схема электрическая принципиальная
– Схема электрическая принципиальная силового коммутатора управления шаговым двигателем
– Схема электрическая принципиальная управления поперечной подачи стойки
– Схема электрическая принципиальная блока реверса стола и стойки (3Л722А.
858.000)
– Пускатель тиристорный схема электрическая принципиальная (3Л722А.859.000)
– Схема соединений проводов штепсельных разъёмов станка
Часть 4: РГ48-3Д722-02 Комплектный гидропривод (РГ48-3Д722-02.00.000 РЭ)
1. Общие сведения об изделии
– Габаритные и присоединительные размеры комплектного гидропривода РГ48-3Д722-02
3. Комплект поставки
4. Указания мер безопасности
5. Состав, устройство и работа изделия и его составных частей
– Схема электрическая соединений комплектного гидропривода РГ48-3Д722-02
– Схема гидравлическая принципиальная комплектного гидропривода РГ48-3Д722-02
6. Порядок установки
– Схема транспортирования комплектного гидропривода РГ48-3Д722-02
– Схема гидравлическая принципиальная
– Блок управления
7. Характерные неисправности и методы их устранения
8. Свидетельство о приёмке
9. Свидетельство о консервации
10. Свидетельство об упаковке
11.
Указания по техническому обслуживанию эксплуатации и ремонту Паспорт на плоскошлифовальный станок 3Л722А / Шлифовальные станки / Stanok-online.ru
Рубрикатор
Разделы документации
Шлифовальные станкиСтанок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем модели 3Л722А предназначен для шлифования периферией шлифовального круга плоских поверхностей и может быть использован в различных отраслях народного хозяйства. Обслуживание станка следует осуществлять с учётом специфики его эксплуатации.
Станок имеет унифицированную конструкцию. Конструкция станка позволяет производить обработку фасонных поверхностей профилированным кругом, а так же обработку торцем шлифовального круга. По предварительному заказу станок может быть оснащён приспособлениями для обработки конкретной детали на заводе изготовителе.
Скачать бесплатно паспорт к плоскошлифовальному станку 3Л722А
