Плоскошлифовальный станок 3Л722В: технические характеристики, паспорт, ремонт

Выпускается станок для шлифовки плоских металлических поверхностей на Липецком станкостроительном заводе. Оснащается 2 видами столов – прямоугольные, круглые. Используется в изготовлении подшипников и других деталей для автомашин, станков, тракторной техники. Особенность работы шлифовального профилированного круга, предназначенного для обработки фасонных деталей, заключается в способе обработки торцевой и периферической поверхностями.

Плоскошлифовальный станок 3Л722В

Плоскошлифовальный станок 3Л722В относятся к классу точности «А». Максимальные габариты обрабатываемых материалов при закреплении в бабках:

  • длина – 1250 мм;
  • ширина – 320 мм;
  • высота – 400 мм.

Технические характеристики 3Л722В

Учитывая размеры рабочего стола, 1 метр в длину и 32 см в ширину, приходится признать, что в статичном положении заготовки охватить всю поверхность шлифовальным кругом 3Л722В невозможно без перемещения. Стол имеет продольную подачу. Основной движущийся инструмент – вращающийся шлифовальный круг получает направление подачи с бабки шпинделя, в котором крепится.

Общий вид плоскошлифовального станка 3Л722В

Кроме рабочего стола на 3Л722В крепление заготовок, весом до 400 кг возможно на магнитной плите. Обработка, при таком её расположении, производится вертикально. Только горизонтальная обработка возможна для деталей превышающих это значение. Ограничение веса при размещении на столе – 600 кг.

Скачать паспорт 3Л722

Размеры деталей обрабатываемых с закреплением на электромагнитной плите в мм
ГабаритыМаксимальныеМинимальные
Длина125050
Ширина32040
Высота2803

При эксплуатации плоскошлифовального оборудования 3Л722В в режиме обработки деталей на столе используется гидравлическая система, сообщающая рабочей поверхности скорость возвратно-поступательного движения. Направление всего одно.

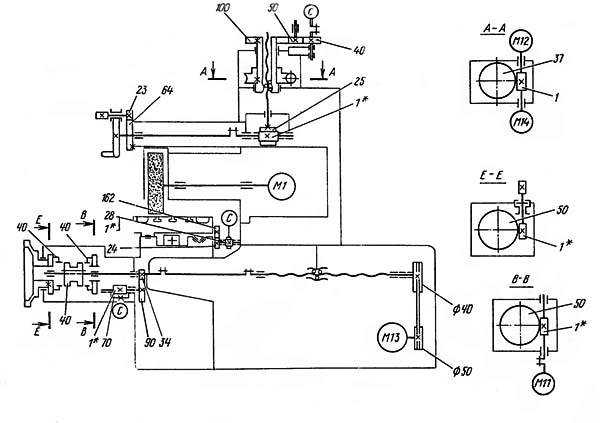

Кинематическая схема 3Л722В

Вращение шлифовального круга на базовой модели 3л722В 1460 оборотов в минуту. Руководство по эксплуатации станком состоит из нескольких разделов:

  • характеристика электрооборудования;
  • особенности первого пуска;
  • описание режимов работы;
  • схема управления;
  • отладка и обслуживание;
  • защита, звуковые сигналы;
  • блокировочные устройства;
  • этапы обслуживания и отладка механизмов;
  • перечень электрических элементов плоскошлифовального станка и деталей из драгоценных металлов.

Капитальный ремонт плоскошлифовального станка

При эксплуатации станка истираются не только рабочие инструменты, но и внутренние вращающиеся узлы. Это приводит к снижению качества металлообработки. Модернизация и ремонт плоскошлифовальных станков 3л722В производится в Липецке и в Московской области.

Гидравлическая схема

При эксплуатации станка до 20 лет выход из строя его основных узлов имеет малую вероятность. Но с каждым годом возрастают возможности новых технологий оборудования 3Л722В. Для того чтобы станок соответствовал новейшим требованиям, ему необходима модернизация, доработка. Исходя из того, что основная схема принципиально не меняется, выдерживаются и основные параметры рабочих поверхностей, модернизация станка не отразится на внешнем виде и габаритах оборудования. Для мастера обслуживающего станок руководство производителя по эксплуатации и обслуживанию 3Л722В останется актуальным. Изменятся только некоторые характеристики мощности электрооборудования. Что необходимо учесть, заменив в инструкции характеристики усовершенствованных узлов.
Капитальный ремонт оборудования, выпущенного пол столетия лет назад, заключается в полном обновлении электрических систем. Общая схема останется прежней, но в эксплуатации станок станет тише и мощнее, что обосновано заменой электродвигателя постоянного тока на аналогичный, работающий от переменного.

Установочный чертеж

В процессе модернизации, при замене двигателя плоскошлифовального станка, меняется коробка передач и система управления. На смену ручным настройкам приходит ЧПУ. Установка программного управления имеет смысл только на отвечающее определённым требованиям точности оборудование. Это качество достигается исправными ходовыми винтами, подшипниками, зубчатыми редукторами, гладкими направляющими, отлаженной системой смазки.

Чего ждать от модернизации

Модернизация с заменой устаревших электрических узлов производится на агрегаты отечественного и зарубежного производства. Для станков Липецкого завода подходят агрегаты, выпускаемые фирмами Siemens и Omron, благодаря чему схема с релейным управлением становится современной – цифровой. Руководство по эксплуатации обновлённого таким способом оборудования изменится кардинально.

При капитальном ремонте механические узлы плоскошлифовального оборудования меняются на треть. Модернизация касается в основном электроприводов. Чаще всего замена электрической начинки проводится полностью.

После проведения капитального ремонта с установкой ЧПУ руководство по эксплуатации от изготовителя можно считать морально устаревшим, оно не соответствует обновлённым системам. Управление становится легче.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Станок 3Л722В нет реверса хода стола (влево, вправо) – Плоскошлифовальные 3Г71(М), 371, ОШ-48

Не работает реверс стола, проверил плату реверса, все вроде работает тиристоры не пробиты (на всякий случай заменил тиристоры и транзисторы на реверс стола в плате), сельсины работают правильно, пол-оборота лампочка горит, по-оборота погашена. Посмотрел осциллограмму на сельсинах, в точках реверса выходит на ноль. Повесил лампочки на катушки клапана реверса для наглядности, настроил точки реверса как положено, когда включаю подачу стола, стол идет вправо, доходит до точки реверса, включается катушка клапана на ход влево, но при этом катушка на правый ход не отключается. В руководстве написано что переключение тиристоров которые отвечают за реверс производидся по триггерной схеме, но я не вижу условия по которому один тиристор должен включится а другой отключится, тиристоры включаются когда стол доходит до точек реверса, но не отключаются. За счет чего стол идет либо влево, либо вправо до упора. Посоветуйте на что обратить внимание, и если сможете объясните как сдесь работает триггерная схема.

www.chipmaker.ru

Проблемы плитой на 3л722в – Плоскошлифовальные станки

09.02.2019 в 10:48, Bart2417 сказал:

….плита не работает( плохо намагничивается)………….



….Если проблема из-за плиты. Как мне ее проверить и какое сопротивление исправной  плиты ?……….

уже отвечал в соседней тему, повторю сюда, данные замеры делал лично с исправных станков:

Если у вас шлифовальный станок 3Л722В и с момента выпуска плита не менялась, сопротивление плиты

40 Ом, (при напряжении около 85В) ток плиты будет примерно 2.1 – 2.2А и датчик тока КА-1 будет установлен 2.5А (максимальльный ток).



2 часа назад, Bart2417 сказал:

Помогите найти реле а лучше подобрать его аналог, мне кажется найти РПУ-2 на 2.5А уже не получится.

Если плита стоит от другого станка – 3Д722 у которой сопротивлении возможно 28 Ом  – ток потребления будет что то в районе 3.5- 3.6А (напруга под нагрузкой упадет, ориентировочный расчет: 100/28=3.57) – вот вам ответ, почему сгорает ваша катушка.



2 часа назад, Bart2417 сказал:

Посоветуйте аналог.

У датчика тока, в отличие от простого реле, очень низкое сопротивление, что то в районе 1-1.5 Ома, заменить особо и нечем.

Помониторьте площадки Авито, Директлот и тп. в помощь, они есть в изрядных количествах, причем совершенно новые.

Или перемотайте катушку, это не сложно.



Изменено пользователем Юный_Техник

www.chipmaker.ru

3Л722 Плоскошлифовальный станок капитальный ремонт




Модернизация
станков


Ремонт станков


Продать станок


Запасные части


Отправить
техническое
задание



Капитальный ремонт и модернизация плоскошлифовального станка 3Л722.

По плоско-шлифовальному станку 3Л722  проделаны следующие работы:

  • Полная разборка плоско шлифовального станка 3Л722 и всех узлов станка
  • Станина: шлифовка направляющих
  • Стол:  шлифовка направляющих, ремонт гидроцилиндра,  замена сальников, манжет и колец
  • Колонна: шлифовка направляющих, подгонка планок
  • Каретка: шабровка направляющих
  • Шлифовальная бабка: разборка, замена подшипников
  • Механизм вертикальной подачи: ревизия редуктора с заменой сальников, подшипников, изношенных шестерен, ревизия пары винт-гайка
  • Механизм продольного перемещения стола: ремонт гидроцилиндра, замена сальников, манжет и колец
  • Система смазки: ревизия бачков, замена трубопроводов, насоса, реле давления, гидрораспределителей, фильтров, манометров, питателей, сальников, манжет, колец
  • Гидросистема: замена трубопроводов, насоса, реле давления, гидрораспределителей, фильтров, манометров, питателей, сальников, манжет, колец
  • Система охлаждения: ревизия насоса, замена трубопровода
  • Электрическая часть: полная замена проводки, замена приборов и аппаратуры управления и защиты, замена электроавтоматики, установка панели оператора, сервосистемы, контроллера, преобразователя частоты
  • Восстановление защитных кожухов, защитных направляющих, ограждений
  • Восстановление внешнего вида: очистка, грунтовка, окраска всех деталей станка, замена бирок
  • Сборка плоско-шлифовального станка 3Л722 и проверка на работоспособность
  • Регулировка, испытание на холостом ходу и под нагрузкой, проверка на геометрическую точность, шум, нагрев.  Изготовление тестовой детали.

Если у Вас возникла необходимость в капитальном ремонте и/или модернизации плоско шлифовального станка 3Л722, то просим Вас направить техническое задание в адрес нашего предприятия ООО «СТАНКОТЕХЦЕНТР» г.Таганрог, после чего наши специалисты свяжутся с Вами для поэтапного решения поставленной задачи.

Мы высоко ценим наших постоянных заказчиков, и будем рады установлению новых долгосрочных отношений!

Плоскошлифовальный станок 3Л722 до ремонта

Плоскошлифовальный станок 3Л722 в процессе капитального ремонта

3Л722 Плоскошлифовальный станок после капитального ремонта и модернизации

Проверка на геометрическую точность плоскошлифовального станка 3Л722











www.stankov.ru

Модернизация плоскошлифовального станка 3Л722В

Модернизация плоскошлифовального станка 3Л722В осуществлена на базе программируемого контроллера ОВЕН ПЛК110-60[М02] и сенсорной панели оператора ОВЕН СП307.

На вертикальную и поперечную подачу установлены сервоприводы. На ход стола и на поперечную подачу были установлены абсолютные энкодеры. Для индикации вертикальной подачи был использован встроенный энкодер в сервопривод. Выборка люфта осуществляется программным способом с возможностью коррекции в параметрах.

Реализовано три режима работы: Ручные перемещения, Автомат и режим Правки круга. Для режима Автомат и Правки круга реализованы отдельные настройки и отдельная привязка.

На панели оператора осуществляется регулирование, настройка и контроль следующих параметров:

  • Скорость стола, поперечной и вертикальной подачи.
  • Выбор режимов работы: Ручное перемещение, Автомат или режим Правки круга.
  • Выбор типа движения вертикальной подачи в ручном режиме: ускоренно, медленно, толчок.
  • Выбор величины толчка вертикальной подачи в ручном режиме: 0.001/0.010/0.100/1.000 мм.
  • Привязка к детали по трем координатам.
  • Величина хода и конечная точка вертикальной подачи в режиме Автомат или Правки круга.
  • Величина хода поперечной подачи в режиме Автомат.
  • Выбор режимов движения поперечной и горизонтальной подачи в режиме Автомат.
  • Установка количества выхаживания по концу цикла в режиме Автомат и Правки круга.
  • Вкл/Выкл выключение станка по концу цикла.
  • Вкл/Выкл возврат вертикальной подачи на исходную позицию по концу цикла.

На панель оператора в случае аварии либо других сбоев в работе выводятся ошибки с кратким описанием.
В меню «Параметры» можно задавать следующие параметры:

  • Минимальную и максимальную скорость поперечной и вертикальной подачи.
  • Величину разгона и торможения поперечной и вертикальной подачи.
  • Коэффициент счета энкодеров поперечной, вертикальной подачи и хода стола.
  • Коррекция выборки люфта вертикальной подачи вниз и отдельно верх.
  • Время задержки выключения станка по концу цикла, если данная функция включена.
  • Установка максимально и минимального тока двигателя шлифовального круга.
  • В случае превышения тока либо остановке камня происходит аварийная остановка и отскок круга.

Посмотреть видео

mach.owen.ru

Паспорт 3Л722В-70 Станок плоскошлифовальный с прямоугольным столом и горизонтальным шпинделем

Наименование издания:
Часть 1: Руководство по эксплуатации (3Л722В-70.000.000 РЭ) – 41 страница
Часть 2: Электрооборудование станка – 21 страница

Часть 3: Схемы электрические – 47 страниц
Часть 4: РГ48-3Д722-02 Комплектный гидропривод (РГ48-3Д722-02.00.000 РЭ) – 46 страниц
Выпуск издания: –
Год выпуска издания: 1990
Кол-во книг (папок): 4
Кол-во страниц: 155
Стоимость: Договорная
Описание: Полный комплект документации

Содержание:
Часть 1: Руководство по эксплуатации (3Л722В-70.000.000 РЭ)
1. Общие сведения
– Общий вид станка
2. Основные технические данные и характеристики
– Эскиз конца шпинделя
– Эскиз пазов стола
3. Комплект поставки
4. Указания мер безопасности
5. Состав станка
– Расположение составных частей станка
– Расположение органов управления станком
6. Устройство и работа станка и его составных частей
– Схема кинематическая
– Механизм вертикальных подач
– Редуктор поперечной подачи
– Установка сельсина-датчика стола
7. Гидравлическая и смазочная системы станка
– Схема гидравлическая принципиальная
– Схема смазки принципиальная
– Расположение мест смазки
– Установка смазки
8. Порядок установки
– Схема транспортирования станка
– Установочный чертёж
– Схема установки защитной ленты
9. Возможные неисправности и методы их устранения
10. Указания по эксплуатации, техническому обслуживанию и ремонту
11. Материалы по быстроизнашивающимся деталям
– Колесо червячное (3Л722А.166.201)
– Червяк (3Л722А.166.401)
– Зубчатое колесо (3Л722А.322.401)
– Блок-шестерня (3Л722А.322.402)
– Зубчатое колесо (3Л722А.322.403)
– Схема расположения подшипников качения
12. Протокол приёмосдаточных испытаний
13. Свидетельство о консервации
14. Свидетельство об упаковке
Приложение 1: Испытание станка на соответствие нормам точности и жёсткости
Приложение 2: Свидетельство о выходном контроле электрооборудования
Приложение 3: Сведения о содержании драгоценных металлов
Приложение 4: Перечень метрологической оснастки, применяемой при испытаниях станка на соответствие нормам точности

Часть 2: Электрооборудование станка
1. Краткая характеристика электрооборудования
2. Сведения о системе питания электрооборудования
3. Первоначальный пуск станка
4. Режимы работы станка
5. Схема управления станком
6. Защита, сигнализация, блокировки
7. Обслуживание, наладка
Перечень элементов электрооборудования станка
8. Перечень элементов электрооборудования станка
9. Сведения о содержании драгоценных металлов в станке
10. Иллюстрации
– Схема электрическая принципиальная управления поперечной подачей стойки
– Схема электрическая принципиальная пускателя тиристорного (3Л722А.859.000)
– Осциллограмма напряжений
– Функциональная схема вертикальной подачи
– Функциональная схема блока поперечной подачи

– Схема электрическая принципиальная элемента Т-101
– Схема электрическая принципиальная элемента Т-102
– Схема электрическая принципиальная элемента Т-103
– Схема электрическая принципиальная элемента Т-402
– Схема электрическая принципиальная элемента Т-403
– Схема соединений проводов штепсельных разъёмов станка
– Схема расположения элементов силового коммутатора (3Л722А.854.040)
– Схема расположения элементов пускателя тиристорного (3Л722А.859.000)
– Составные части станка и их соединения

Часть 3: Схемы электрические
– Схема электрическая соединений комплектного гидропривода (РГ48-3Д722-02)
– Схема электрическая соединений (3Л722А,В.850.000Э4)
– Схема электрическая принципиальная силовая часть
– Схема электрическая принципиальная
– Схема электрическая принципиальная силового коммутатора управления шаговым двигателем
– Схема электрическая принципиальная управления поперечной подачи стойки
– Схема электрическая принципиальная блока реверса стола и стойки (3Л722А.858.000)
– Пускатель тиристорный схема электрическая принципиальная (3Л722А.859.000)
– Схема соединений проводов штепсельных разъёмов станка

Часть 4: РГ48-3Д722-02 Комплектный гидропривод (РГ48-3Д722-02.00.000 РЭ)
1. Общие сведения об изделии
2. Основные технические данные и характеристики
– Габаритные и присоединительные размеры комплектного гидропривода РГ48-3Д722-02
3. Комплект поставки
4. Указания мер безопасности
5. Состав, устройство и работа изделия и его составных частей
– Схема электрическая соединений комплектного гидропривода РГ48-3Д722-02
– Схема гидравлическая принципиальная комплектного гидропривода РГ48-3Д722-02
6. Порядок установки
– Схема транспортирования комплектного гидропривода РГ48-3Д722-02
– Схема гидравлическая принципиальная
– Блок управления
7. Характерные неисправности и методы их устранения
8. Свидетельство о приёмке
9. Свидетельство о консервации
10. Свидетельство об упаковке
11. Указания по техническому обслуживанию эксплуатации и ремонту
