3Сп марка стали: Сталь 3сп: свойства, характеристики, аналоги

alexxlab | 04.09.2019 | 0 | Разное

Содержание

Сталь 3сп: свойства, характеристики, аналоги

Характеристика марки стали 3сп

Конструкционная углеродистая сталь обыкновенного качества. Объемы ее потребления превышают статистику использования других стальных сплавов. Из-за универсальности в обработке, ст3сп нашла широкое применение во всех отраслях промышленности, в агротехническом комплексе и народном хозяйстве. Используется для производства листового, трубного, сортового и фасонного проката.

На практике для спокойной стали 3 допускается не использовать маркировку с аббревиатурой «сп». Поэтому если в спецификации или другом документе указывается ст3, это по умолчанию означает, что сплав относится к спокойным сталям и по сравнению со ст3кп и пс является наиболее раскисленным.

Химический состав 3сп

Цифра 3 указывает, что в составе сплава на долю углерода приходится от 0,14 до 0,22 процентов. В качестве раскислителей выступают марганец и кремний, а азот, медь, мышьяк, никель, сера, фосфор, хром – технологические примеси.

Химический состав стали 3сп в процентном соотношении

Приблизительный состав сплава

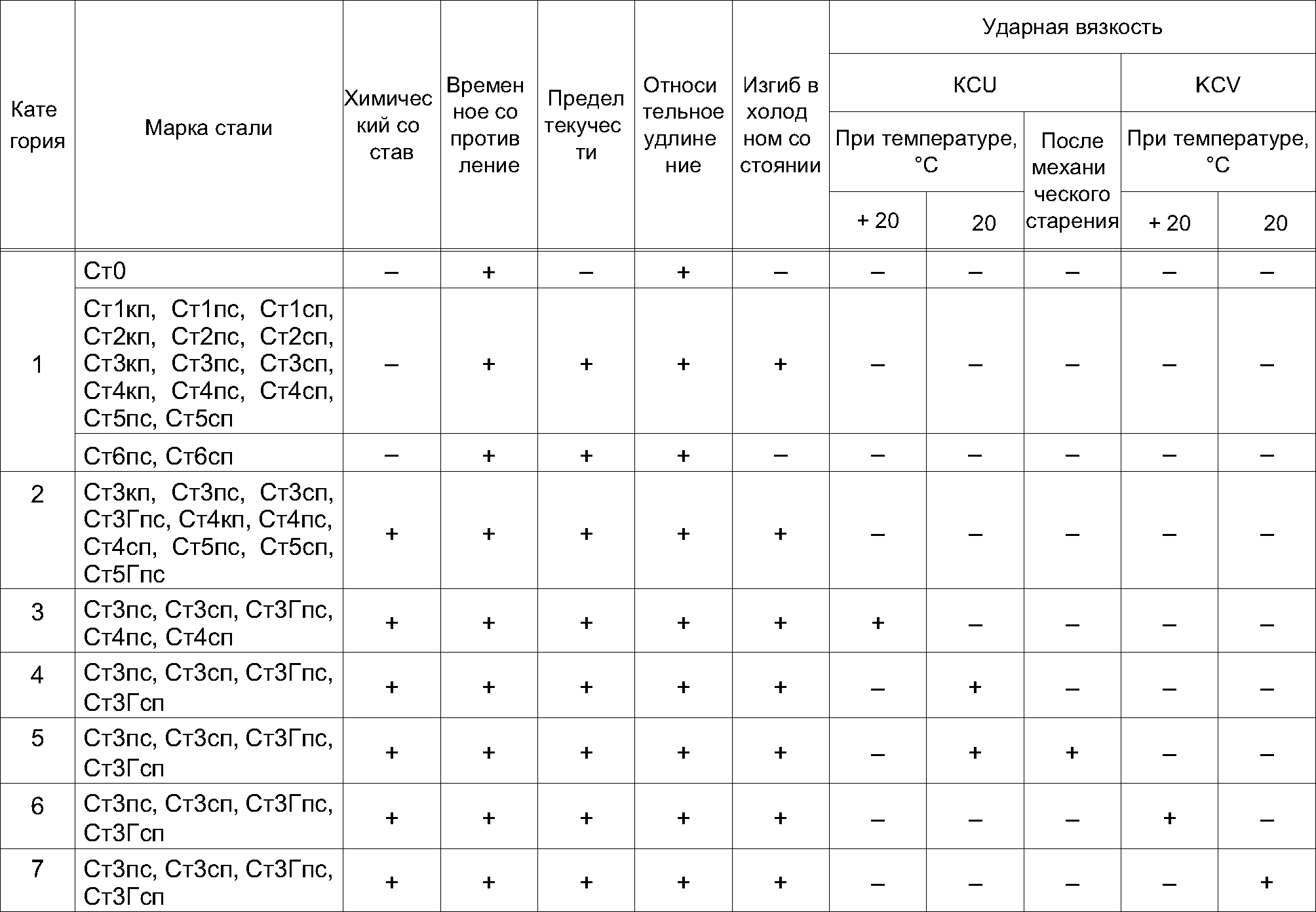

Механические свойства горячекатаной стали 3сп по ГОСТ 535-2005

Марка	Температура окружающей среды	Временное сопротивление, σв	Предел прочности, σт	δ	Ψ
Марка	˚С	МПа	МПа	%	%
Ст 3сп	+20	370 – 480	245	25	–
Ст 3сп	-20	–	–	–	–

Сталь 3сп отлично сваривается всеми видами сварки с использованием проволочных электродов. Не склонна к отпускной хрупкости. При обработке металлоизделий толщиной свыше 36 мм рекомендуется предварительно выполнить подогрев, а после сварочных работ провести термообработку.

Сталь также отличается универсальностью в механической обработке. Она легко обрабатывается инструментом, как из твердых, так и быстрорежущих сплавов. Нефлокеночувствительна.

Применение стали 3сп

Сталь 3сп – основной металл для производства сортового и фасонного проката общего назначения, который используется для создания несущих и ненесущих элементов строительных и металлических конструкций, эксплуатируемых в диапазоне плюсовых температур вплоть до +350˚С. Также выпускается в виде крепежных элементов, труб и листа. При дополнительном цементировании выполненные из нее детали могут использоваться в малонагруженных узлах, где они хорошо сопротивляются износу. Наиболее часто из стали 3сп изготавливаются:

болты, шпильки, гайки, хомуты;
кованые детали промышленного и бытового назначения;
корпуса и обшивка водяных турбинных камер, деаэрационных емкостей, редукторов, приводов;
баки для технической воды и резервуары для аварийного запаса воды;
опоры и неответственные детали шахтного назначения;
закладные и опорные элементы зданий и сооружений;

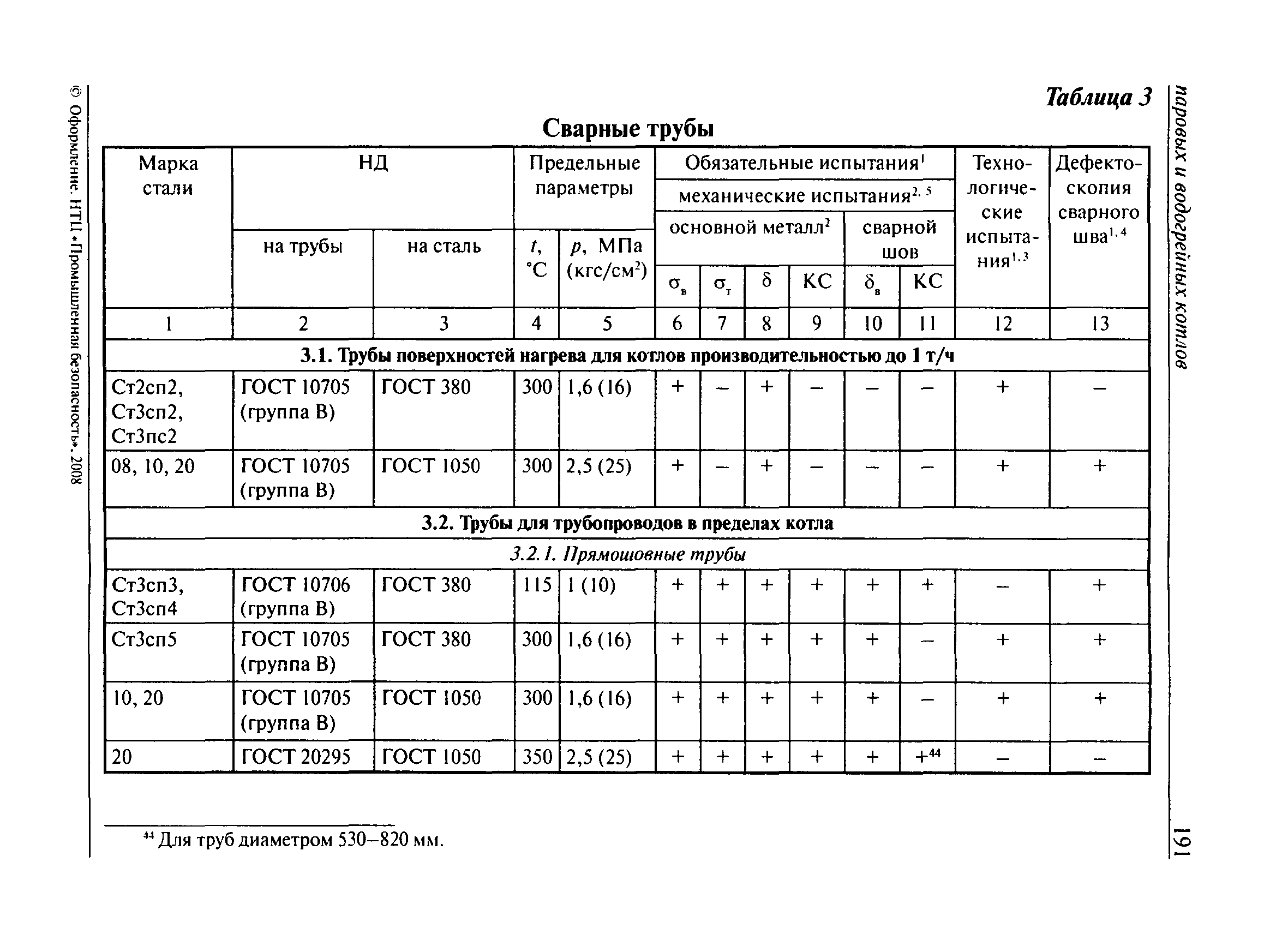

электросварные изделия и трубы.

Прокат толщиной до 25мм из стали 3сп категории 5 может использоваться для создания сварных м/к, эксплуатируемых при минусовых температурах – до -40 градусов Цельсия.

Аналоги стали 3сп в международной практике

Великобритания	3723HR, 40B/C/D, 4360-40B, 722M24, HFS23, S235J2G3
Евросоюз	Fe37-3FN/FU,Fe37B3FU, S235, S235JR
КНР	Q235/A-B/A-Z/B/B-Z
США	A57036, A573Gr. 58, A611Gr.C, GradeC, K01804, K02001, K02502, M17
Франция	E-24-2/2NE/3/4, S235JO
Япония	SS330, SS34, SS 400

Сталь 3сп – Сталь конструкционная углеродистая обыкновенного качества

Сталь 3СП

Данная марка стали 3сп

имеет распространенную маркировку в виде СТ3СП. Она относится к разряду углеродистых конструкционных сталей, имеющих обыкновенное качество. В основе данного сплава находится феррит, но по причине того, что данный материал недостаточно прочен и пластичен, в чистом виде он применятся не может. Именно поэтому проводится процедура насыщения его углеродом. Помимо всего прочего, в состав сплава стали 3сп добавлены сера, мышьяк, фосфор, медь, хром, марганец, никель и кремний. Именно количество фосфора и серы в составе сплава определяют его пластичность и уровень прочности. Это дает возможность утверждать о том, что точный состав сплава, а также технология его производства целиком и полностью определяются требованиями, выдвигаемыми к физическим и химическим свойствам полученной в результате стали 3сп.

Свойства марки стали 3СП

Среди качественных показателей данной марки стали 3сп стоит выделить стойкость к возникновению коррозийных процессов, а также возможность сваривания. Помимо всего прочего, она относится к разряду нефлокеночувствительных сталей, которые не обладают отпускной хрупкостью.

Для улучшения определенных свойств металла без изменения его химического состава, часто используют термическую обработку, во время которой металл подвергается сильнейшему нагреву, а после чего некоторое время охлаждается в жидкой среде с поддержанием низких температур. Проведение подобной процедуры позволяет в разы продлить эксплуатационный срок готового изделия, изменить общую массу или его габариты. Во время термической обработки происходит изменение механических свойств сплава, который в горячей форме может принять любую заданную форму.

Типы термообработки стали 3сп

На данный момент выделяют три основные разновидности термообработки для сталей – отпуск, закалка и отжиг. Последний применяется в тех случаях, когда необходимо получить у сплава равномерную структуру или уменьшить пластичность. Закалка используется в большинстве своем для придания материалу неравновесной структуры и нетипичных характеристик. С помощью отпуска можно снизить внутреннее напряжение стали, которое возникло в процессе закалки, дополнив его при этом еще и полиморфным превращением. По завершению процесса отпуска происходит уникальная метаморфоза, ведь сплав получает максимально возможную для своего состава твердость и прочность, хотя и теряет не менее важное свойство пластичности. Общие свойства и функции сплава напрямую зависят от его характеристик и приобретенной в процессе термической обработки структуры. Стоит выделить несколько основных характеристик сталей, которые определяют их сферу применения. Это пластичность, прочность и температурный режим плавления.

Процесс термической обработки наделяет сталь 3сп рядом качеств, которые позволяют использовать ее, как материал в основе несущих элементов множества конструкций. Помимо этого, данный сплав

стали 3сп может быть использован при создании деталей, работа которых должна осуществляться исключительно при положительных температурах окружающей среды. Заметим также, что она используется в виде листового или фасонного проката с толщиной не более десяти миллиметров в качестве несущих элементов в конструкциях, созданных с помощью сваривания, которые могут функционировать в диапазоне температур: от -40 до +425 градусов Цельсия.

Химический состав стали 3сп

C	Si	Mn	S	P	V	Cr	N	Cu	As	Fe
0. 58 – 0.67	0.22 – 0.45	0.5 – 0.9	до 0.02	до 0.03	0.08 – 0.15	0.08 – 0.15	до 0,008	до 0,3	до 0,08	~97

Зарубежные аналоги маркм стали 3сп

США	A284Gr.D, A57036, A573Gr.58, A611Gr.C, GradeC, K01804, K02001, K02301, K02502, K02601, K02701, K02702, M1017
Германия	1.0038, 1.0116, DC03, Fe360B, Fe360D1, RSt37-2, RSt37-3, S235J0, S235J2G3, S235JR, S235JRG2, St37-2, St37-3, St37-3G
Япония	SS330, SS34, SS400
Франция	E24-2, E24-2NE, E24-3, E24-4, S235J0, S235J2G3, S235J2G4, S235JRG2
Англия	1449-2723CR, 1449-3723CR, 3723HR, 40B, 40C, 40D, 4360-40B, 4360-40D, 4449-250, 722M24, Fe360BFU, Fe360D1FF, HFS3, HFS4, HFW3, HFW4, S235J2G3, S235JR, S235JRG2
Евросоюз	Fe37-3FN, Fe37-3FU, Fe37B1FN, Fe37B1FU, Fe37B3FN, Fe37B3FU, S235, S235J0, S235J2G3, S235JR, S235JRG2
Италия	Fe360B, Fe360BFN, Fe360C, Fe360CFN, Fe360D, Fe360DFF, Fe37-2, S235J0, S235J2G3, S235J2G4, S235JRG2
Бельгия	FE360BFN, FE360BFU, FED1FF
Испания	AE235BFN, AE235BFU, AE235D, Fe360BFN, Fe360BFU, Fe360D1FF, S235J2G3, S235JRG2
Китай	Q235, Q235A, Q235A-B, Q235A-Z, Q235B, Q235B-Z, Q235C
Швеция	1312, 1313
Болгария	BSt3ps, BSt3sp, Ew-08AA, S235J2G3, S235JRG2, WSt3ps, WSt3sp
Венгрия	Fe235BFN, Fe235D, S235J2G3, S235JRG2
Польша	St3S, St3SX, St3V, St3W
Румыния	OL37.1, OL37.2, OL37.4
Чехия	11375, 11378
Финляндия	FORM300H, RACOLD03F, RACOLD215S
Австрия	RSt360B

Механические свойства стали 3сп

t испытания,°C	σ_0,2, МПа	σ_B, МПа	δ₅, %	ψ, %	KCU, Дж/м²
Горячекатаная заготовка размерами 140Х120 мм
20	220	445	33	59	154
300	205				199
500	180	285	34	80	119
Лист и фасонный прокат в горячекатаном состоянии толщиной до 30 мм
20	205-340	420-520	28-37	56-68
200	215-285
300	205-265
400	155-255	275-490	34-43	60-73
500	125-175	215-390	36-43	60-73
Образец диаметром 6 мм, длиной 30 мм кованый и нормализованный. Скорость деформации 16 мм/мин, скорость деформации 0,009 1/с
700	73	100	57	96
800	51	63	95	95
900	38	65	84	100
1000	25	43	79	100
1100	19	31	80	100
1200	14	25	84	100

Технологические свойства стали 3сп

Температура ковки	Начала 1300, конца 750. Охлаждение на воздухе.
Свариваемость	Сваривается без ограничений; способы сварки: РДС, АДС под флюсом и газовой защитой, ЭШС, КТС. Для толщины более 36 мм рекомендуется подогрев и последующая термообработка.
Обрабатываемость резанием	В горячекатаном состоянии при НВ 124 σ_B = 400МПа, K_{υ тв.спл.} = 1,8 и K_υ б.ст. = 1,6
Склонность к отпускной способности	Не склонна
Флокеночувствительность	Не чувствительна

Сталь ст3 – характеристика, свойства, применение

В качестве заменителя стали ст3 применяют сталь ВСт3сп.
Твердость материала ст.3: HB 10^-1 = 131 МПа
Свариваемость ст 3: без ограничений
Флокеночувствительность стали ст.3: не чувствительна
Склонность к отпускной хрупкости: не склонна

Конструкционную углеродистую сталь обыкновенного качества Ст3 применяют для изготовления несущих и ненесущих элементов для сварных и несварных конструкций, а также деталей, работающих при положительных температурах.

Листовой и фасонный прокат 5 категории (до 10мм) – для несущих элементов сварных конструкций предназначенных для эксплуатации в диапазоне от —40 до +425 °С при переменных нагрузках.

Сплав Ст3 содержит: углерода – 0,14-0,22%, кремния – 0,05-0,17%, марганца – 0,4-0,65%, никеля, меди, хрома – до 0,3% , мышьяка до 0,08%, серы и фосфора – до 0,05 и 0,04% соответственно.

Технологические свойства стали марки ст3

Сталь ст3 не склонна к отпускной хрупкости, нефлокеночувствительна. свариваемость без ограничений.

Качество конструкционной стали определяется коррозионной стойкостью, механическими свойствами и свариваемостью. По своим механическим характеристикам стали делят на группы: сталь обычной, повышенной и высокой прочности.

Основные свойства стали непосредственно зависят от химического элементов, входящих в состав сплава и технологических особенностей производства.

Основой структуры стали является феррит. Он является малопрочным и пластичным, цементит напротив, хрупок и тверд, а перлит обладает промежуточными свойствами. Свойства феррита не позволяют применять его в строительных конструкциях в чистом виде. Для повышения прочности феррита сталь насыщают углеродом (стали обычной прочности, малоуглеродистые), легируют добавками хрома, никеля, кремния, марганца и других элементов (низколегированные стали с высоким коэффициентом прочности) и легируют с дополнительным термическим упрочнением ( высокопрочные стали)

К вредным примесям относятся фосфор и сера. Фосфор образует раствор с ферритом, таким образом снижает пластичность металла при высоких температурах и повышает хрупкость при низких. Образование сернистого железа при избытке серы приводит к красноломкости металла. В составе стали ст3 допускается не более 0,05% серы и 0,04 % фосфора.

При температурах, недостаточных для образования ферритной структуры возможно выделение углерода и его скопления между зернами и возле дефектов кристаллической решетки. Такие изменения в структуре стали понижают сопротивление хрупкому разрушению, повышают предел текучести и временного сопротивления. Это явление называют старением, в связи с длительностью процесса структурных изменений. Старение ускоряется при наличии колебаний температуры и механических воздействиях. Насыщенные газами и загрязненные стали подвержены старению в наибольшей степени.

Конструкционные стали производят мартеновским и конвертерным способами. Качество и механические свойства сталей кислородно-конвертерного и мартеновского производства практически не отличаются, но кислородно-конвертерный способ проще и дешевле.

По степени раскисления различают спокойные, полуспокойные и кипящие стали. Кипящие стали – нераскисленные. При разливке в изложницы они кипят и насыщаются газами. Для повышения качества малоуглеродистых сталей используют раскислители – добавки кремния (0,12 – 0,3%) или алюминия (до 0,1 %). Раскислители связывают свободный кислород, а образующиеся при этом алюминаты и силикаты увеличивают количество очагов кристаллизации, способствуя образованию мелкозернистой структуры. Раскисленные стали называют спокойными, т.к. они не кипят при разливке. Спокойные стали более однородны, менее хрупкие, лучше свариваются и хорошо противостоят динамическим нагрузкам. Их применяют при изготовлении ответственных конструкций. Ограничивает применение спокойной стали высокая стоимость и по технико-экономическим соображениям наиболее распространенным конструкционным материалом является полуспокойная сталь. Для раскисления полуспокойной стали используется меньшее количество раскислителя, преимущественно кремния. По качеству и цене полуспокойные стали занимают промежуточное положение между кипящими и спокойными.

Из группы малоуглеродистых сталей обычной мощности (ГОСТ 380-71, с изм.) для строительных конструкций применяют сталь марок Ст3 и Ст3Гпс. Сталь ст3 производится спокойной, полуспокойной и кипящей.

В зависимости от эксплуатационных требований и вида конструкций, сталь должна отвечать требованиям ГОСТ 380-71. Углеродистая сталь подразделяется на 6 категорий. При поставке стали марок ВСт3Гпс и ВСт3 всех категорий требуется гарантированный химический состав, относительное удлинение, предел текучести, временное сопротивление, изгиб в холодном состоянии.

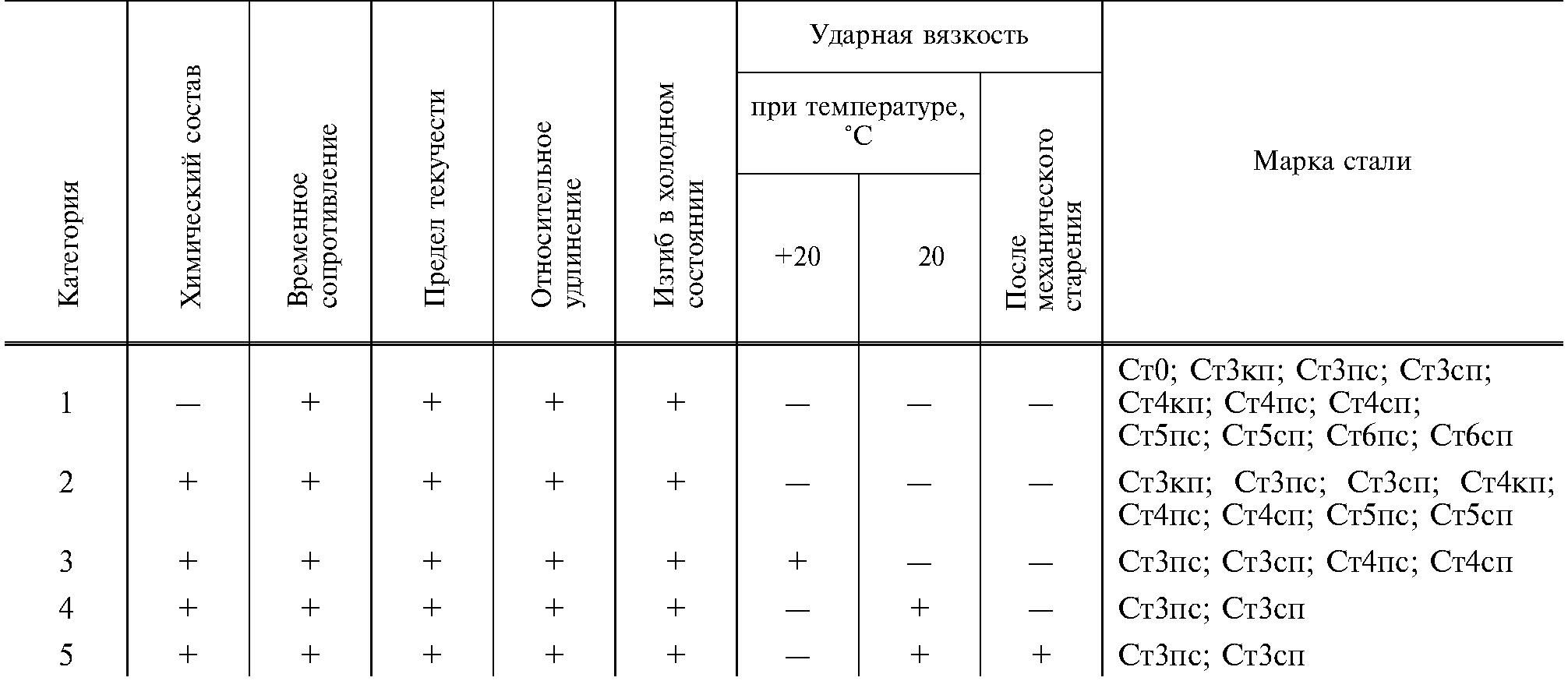

Требования ударной вязкости различаются по категориям.

При маркировке стали согласно ГОСТ 380-71 (с изм.) вначале ставят обозначение группы поставки, далее марки, степени раскисления и категории.

По ГОСТ 23570-79 устанавливаются более строгий контроль качества стали и ограничения содержания мышьяка и азота. Обозначение марки включает процентное содержание углерода ( в сотых долях процента), степень раскисления и буква Г для марганцовистых сталей.

Марка: Ст3сп – она же Ст3 или Ст.3 ! поскольку в случае если тип стали (сп – спокойная, пс- полуспокойная, кп – кипящая) не пишется после Ст3, то под сталью Ст3 понимается именно Ст3сп
Класс: Сталь конструкционная углеродистая обыкновенного качества

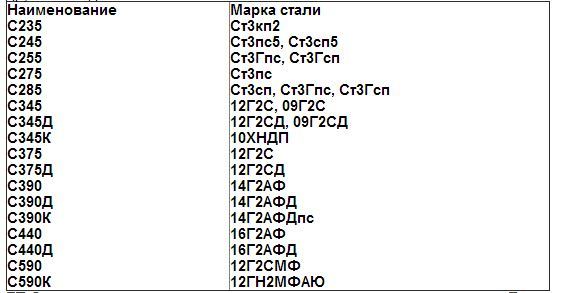

Использование в промышленности: несущие элементы сварных и несварных конструкций и деталей, работающих при положительных температурах

Зарубежные аналоги марки стали Ст3сп
США	A284Gr.D, A57036, A573Gr.58, A611Gr.C, GradeC, K01804, K02001, K02301, K02502, K02601, K02701, K02702, M1017
Германия	1.0038, 1.0116, DC03, Fe360B, Fe360D1, RSt37-2, RSt37-3, S235J0, S235J2G3, S235JR, S235JRG2, St37-2, St37-3, St37-3G
Япония	SS330, SS34, SS400
Франция	E24-2, E24-2NE, E24-3, E24-4, S235J0, S235J2G3, S235J2G4, S235JRG2
Англия	1449-2723CR, 1449-3723CR, 3723HR, 40B, 40C, 40D, 4360-40B, 4360-40D, 4449-250, 722M24, Fe360BFU, Fe360D1FF, HFS3, HFS4, HFW3, HFW4, S235J2G3, S235JR, S235JRG2
Евросоюз	Fe37-3FN, Fe37-3FU, Fe37B1FN, Fe37B1FU, Fe37B3FN, Fe37B3FU, S235, S235J0, S235J2G3, S235JR, S235JRG2
Италия	Fe360B, Fe360BFN, Fe360C, Fe360CFN, Fe360D, Fe360DFF, Fe37-2, S235J0, S235J2G3, S235J2G4, S235JRG2
Бельгия	FE360BFN, FE360BFU, FED1FF
Испания	AE235BFN, AE235BFU, AE235D, Fe360BFN, Fe360BFU, Fe360D1FF, S235J2G3, S235JRG2
Китай	Q235, Q235A, Q235A-B, Q235A-Z, Q235B, Q235B-Z, Q235C
Швеция	1312, 1313
Болгария	BSt3ps, BSt3sp, Ew-08AA, S235J2G3, S235JRG2, WSt3ps, WSt3sp
Венгрия	Fe235BFN, Fe235D, S235J2G3, S235JRG2
Польша	St3S, St3SX, St3V, St3W
Румыния	OL37. 1, OL37.2, OL37.4
Чехия	11375, 11378
Финляндия	FORM300H, RACOLD03F, RACOLD215S
Австрия	RSt360B

Механические свойства стали Ст3сп при Т=20^oС
Прокат	Размер	Напр.	σ_в(МПа)	s_T (МПа)	δ₅ (%)	ψ %	KCU (кДж / м²)
Сталь горячекатан.	20 – 40		380-490		25

Особенности стали Сс3сп и электрошлаковая сварка: углеродистые стали – самый распространенный конструкционный материал. По объему применения стали этого класса превосходят все остальные. К углеродистым относятся стали с содержанием 0,1-0,7% С, при содержании остальных элементов не более: 0,8% Мn, 0,4% Si, 0,05% Р, 0,05% S, 0,5% Си, 0,3% Сг, 0,3% Ni. В табл. 9.1 приведен химический состав и механические свойства сталей, нашедших применение при изготовлении сварных конструкций с использованием электрошлаковой сварки.

По способу производства различают мартеновскую и конвертерную стали, по степени раскисления (в порядке возрастания) кипящую, полуспокойную и спокойную.

Спокойные углеродистые стали поступают в промышленность в виде отливок и поковок по ГОСТ 977-75, в виде горячекатаной стали обыкновенного качества по ГОСТ 380-71, качественных конструкционных горячекатаных сортовых сталей по ГОСТ 1050-74. Главным отличительным признаком этих сталей является содержание в них углерода.

Прочностные характеристики углеродистых сталей повышаются с увеличением содержания углерода, при этом их свариваемость ухудшается, так как возрастает опасность образования горячих трещин в шве. При содержании свыше 0,5% С стали практически не свариваются электрошлаковой сваркой без специальных приемов.

Чувствительность к горячим трещинам в шве возрастает с увеличением жесткости свариваемых конструкций. Предварительный и сопутствующий подогрев могут существенно снизить опасность появления трещин даже при сварке жестких стыков (например, на участке замыкания кольцевого шва). Одним из радикальных средств по предотвращению горячих трещин служит снижение скорости подачи электродной проволоки.

Углеродистые стали в настоящее время сваривают проволочными электродами, электродами большого сечения или плавящимися мундштуками. Наиболее широко применяют проволочные электроды и плавящиеся мундштуки.

Наиболее целесообразный путь повышения прочности металла шва заключается в увеличении содержания марганца, поскольку это не сопровождается снижением технологической прочности металла шва. Марганец увеличивает склонность металла к закалке и упрочняет феррит. Так, при легировании металла шва 1,5% Мn (0,12-0,14% С) достигаются те же прочностные характеристики, что и при 0,22-0,24% С (0,5-0,7% Мn). Металл шва в первом случае обладает большей стойкостью против кристаллизационных трещин и против перехода в хрупкое состояние. Положительное влияние на прочность оказывают также небольшие добавки в металл шва никеля, хрома и других легирующих элементов.

Для электрошлаковой сварки углеродистых сталей чаще всего используют флюс АН-8 и сварочные проволоки марок Св-08, Св-08А, Св-08 ГА, Св-08Г2С, Св-10Г2 (ГОСТ 2246-70). Так, при

сварке сталей 15, 15Л, Ст2 равнопрочные соединения могут быть получены при использовании проволок Св-08 и Св-08А. При сварке низкоуглеродистой стали СтЗ применяют проволоку Св-08ГС.

Краткие обозначения:
σ_в	– временное сопротивление разрыву (предел прочности при растяжении), МПа	ε	– относительная осадка при появлении первой трещины, %
σ_0,05	– предел упругости, МПа	J_к	– предел прочности при кручении, максимальное касательное напряжение, МПа
σ_0,2	– предел текучести условный, МПа	σ_изг	– предел прочности при изгибе, МПа
δ₅,δ₄,δ₁₀	– относительное удлинение после разрыва, %	σ_-1	– предел выносливости при испытании на изгиб с симметричным циклом нагружения, МПа
σ_сж0,05 и σ_сж	– предел текучести при сжатии, МПа	J_-1	– предел выносливости при испытание на кручение с симметричным циклом нагружения, МПа
ν	– относительный сдвиг, %	n	– количество циклов нагружения
s_в	– предел кратковременной прочности, МПа	R и ρ	– удельное электросопротивление, Ом·м
ψ	– относительное сужение, %	E	– модуль упругости нормальный, ГПа
KCU и KCV	– ударная вязкость, определенная на образце с концентраторами соответственно вида U и V, Дж/см²	T	– температура, при которой получены свойства, Град
s_T	– предел пропорциональности (предел текучести для остаточной деформации), МПа	l и λ	– коэффициент теплопроводности (теплоемкость материала), Вт/(м·°С)
HB	– твердость по Бринеллю	C	– удельная теплоемкость материала (диапазон 20^o – T ), [Дж/(кг·град)]
HV	– твердость по Виккерсу	p_n и r	– плотность кг/м³
HRC_э	– твердость по Роквеллу, шкала С	а	– коэффициент температурного (линейного) расширения (диапазон 20^o – T ), 1/°С
HRB	– твердость по Роквеллу, шкала В	σ^t_Т	– предел длительной прочности, МПа
HSD	– твердость по Шору	G	– модуль упругости при сдвиге кручением, ГПа

Сталь 3сп

Выберите категорию:

Все Строительный металлопрокат » Арматура »» Арматура А240 »» Арматура А400 »»» Арматура 35ГС »»» Арматура 25г2с »» Арматура А500С »» АТ 800 » Балка »» Балка Б1 »» Балка Б2 »» Балка К1 »» Балка К2 »» Балка Ш1 »» Балка Ш2 »» Балка М »» Балки низколегированные » Катанка » Квадрат стальной » Круг стальной »» Круг сталь 09Г2С »» Круг сталь У8А »» Круг сталь 20 »» Круг сталь 35 » Лист стальной »» Лист горячекатаный »» Лист холоднокатаный »» Лист перфорированый »»» Лист перфорированный Rv – круглая перфорация со смещенными рядами отверстий »»» Лист перфорированный Rg – круглая перфорация с прямыми рядами отверстий »»» Лист перфорированный Qg – квадратная перфорация с прямыми рядами отверстий »» Лист рифленый »» Лист ПВЛ »» Лист оцинкованный » Сетка »» Сетка стальная сварная »» Сетка плетеная » Полоса горячекатаная » Проволока »» Проволока Вр-1 »» Проволока холодной высадки »» Проволока общего назначения »» Пружинная проволока » Труба »» Труба водогазопроводная »» Труба водогазопроводная оцинкованная »» Труба электросварная »» Труба бесшовная горячедеформированная »» Труба бесшовная холоднодеформированная »» Труба профильная »»» Труба прямоугольная профильная »»» Труба квадратная профильная » Швеллер »» Швеллер 09г2с »» Швеллер горячекатаный »» Швеллер гнутый » Шестигранник стальной » Уголок »» Уголок равнополочный »» Уголок неравнополочный »» Уголок 09г2с Нержавеющий металлопрокат » Балка » Квадрат » Круг »» Круг AISI 201 »» Круг AISI 304 »» Круг AISI 310 »» Круг AISI 316L »» Круг AISI 316Ti »» Круг AISI 321 »» Круг AISI 420 » Лента » Лист »» Лист AISI 304 »» Лист 08Х18Н10 » Перильная фурнитура » Проволока » Полоса » Сетка » Труба » Трубная арматура » Швеллер » Шестигранник » Уголок Цветной металлопрокат » Алюминий »» Алюминиевый лист »» Алюминиевые плиты »» Алюминиевая шина »» Алюминиевый круг »» Алюминиевые прутки Д16 »» Алюминиевый уголок » Бронза »» Пруток БрАЖ9-4 »» Прутки БрАЖМц10-3-1,5 »» Прутки БрО5Ц5С5 »» Лента БрОФ6,5-0,15 »» Труба бронзовая »» Сетка бронзовая »» Шестигранник бронзовый » Латунь »» Квадрат латунный »» Латунная лента »» Латунные листы ЛС 59-1 »» Латунный лист Л63 »» Латунные прутки ЛС59-1 »» Латунные прутки Л63 »» Латунная проволока ЛС59-1 »» Латунная проволока Л63 »» Латунная труба Л63 »» Латунная труба Л68 »» Латунный шестигранник ЛС 59-1 »» Латунная сетка » Медь »» Медные аноды »» Медные листы »» Медные ленты »» Медные прутки »» Медные трубы »» Медные трубы для кондиционеров »» Медная проволока »» Медные шины »» Медная сетка » Титан »» Титановые прутки »» Титановый лист »» Титановые трубы »» Титановая лента »» Титановая проволока » Свинец » Олово » Никель » Цинк »» Цинковые аноды Ц0 и Ц1 »» Литейный цинковый сплав ЦАМ4-1 » Нихром » Припой » Баббит Элементы трубопровода » Заглушки для труб » Отвод » Переход » Тройники » Соединительные элементы » Фитинги » Фланцы Профнастил Металлочерепица Фанера Крепежные изделия » Анкеры » Болты » Винты » Гайки » Заклепки » Заклепки-гайки » Такелаж » Саморезы » Шайбы » Шпильки » Шплинты » Штифты » Шурупы Все для сварки ЖБИ Пиломатериалы Кирпич » Кирпич керамический » Кирпич полонотелый » Кирпич силикатный » Кирпич огнеупорный » Кирпич облицовочный » Кирпич поризованный » Кирпич декоративный » Кирпич длинного формата » Кирпич глазурованный » Кирпич пустотелый » Кирпич ручной формовки » Кирпич экономичный » Производство кирпича » Марки кирпича » Газобетонные блоки » Стеновые блоки Нерудные материалы Сухие строительные смеси » Цемент и строительные смеси Гидро-пароизоляция » Рулонные кровельные и гидро-изоляционные материалы Гипсокартон и комплектующие

сталь 2сп, марка стали 10, марка стали 3сп

Для изготовления профильных труб служат углеродистые, легированные и высоколегированные стали. Все они обладают своими особенностями, которые им придает наличие в составе того или иного химического элемента.

Из этой статьи вы узнаете, какие марки стали используются при производстве профильных труб, а также сможете прочитать больше подробностей о популярных материалах, применяемых в изготовлении такой продукции.

Почему так важно, из какой стали сделана профильная труба?

Этот показатель влияет на основные характеристики изделия. Марки стали и вес трубы неразрывно связаны. Также марка влияет на долговечность изделия, на его способность выносить высокие и низкие температуры, на возможную и максимальную нагрузки, на способность противостоять коррозии и атмосферным явлениям, а также на его внешний вид.

Используемые марки стали профильной трубы: список и подробности

Выбор определенного материала зависит и от способа изготовления изделия.

Например, из холоднокатаной стали изготавливаются трубы с квадратным сечением и размерами от 10 на 10 до 40 на 40, а также с прямоугольным сечением, размерами от 12 на 10 до 60 на 40, с толщиной стенки от 0,6мм до 2мм. Используются следующие марки стали 08пс (подробности по ссылке http://atl-met.ru/stal-08ps ), 1пс (больше информации тут: http://atl-met.ru/stal-st1ps), 2пс.

Из горячекатаной стали марки 3СП, 1пс, стали 2ПС изготавливаются квадратные трубы размерами от 15 на 15 до 150 на 150 и прямоугольные, размерами от 20 на 10 до 180 на 150, с толщиной стенок от 1,5 до 5 миллиметров.

Замкнутые профили, применяемые для строительных конструкций, позволяют создать квадратную продукцию размером от 60 на 60 до 300 на 300 и прямоугольную, от 80 на 60 до 350 на 250. Для них используются стали 3сп/пс5, 09Г2С.

Больше информации про профильные трубы из стали 20 вы можете узнать по ссылке: http://atl-met.ru/stal-20. Если вас интересует марка стали 10, которая также применяется в изготовлении такой продукции, то перейдите на соответствующую страницу: http://atl-met. ru/stal-10

Труба профильная из стали 09Г2С: самый распространенный вариант

Такая продукция обычно необходима для коммерческого и масштабного строительства, а также для промышленности.

Низколегированная сталь марки 09Г2С очень популярна в изготовлении подобных изделий.

Полученная из такого материала труба обладает привлекательным внешним видом, минимальным количеством швов и высокой технологичностью.

Сталь углеродистая (ст.3сп)

Область применения: применяется для клепаных, болтовых, сварных металлоконструкций

ГОСТ: 16523-97, 14637-89, 19903-74, 19904-90.
Размер листов: 2,0×1000×2000÷2200 мм и 2,5÷8,0×710-1250×1420÷3000 мм
Характер кромки: обрезная с двух сторон, возможен выпуск листов обрезных с 4-х сторон размерами 2,0÷8,0×1000×2000÷2100 мм

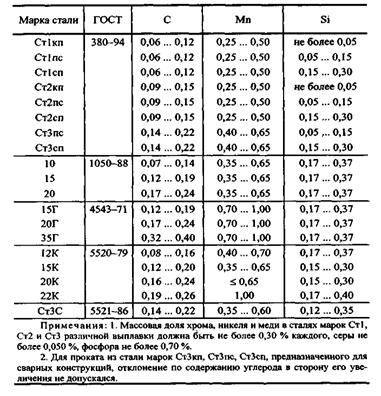

Химический состав в соответствии с ГОСТ 380-94

Марка стали	Приближенный зарубежный аналог		Массовая доля элементов, %
	DIN	EN	Углерод	Марганец	Кремний	Сера	Фосфор
Ст3сп	1.0038 Rst37-2	S235JRG2 (Fe360BFN)	0.14-0.22	0.40-0.65	0.15-0.30	£0.050	£ 0.040

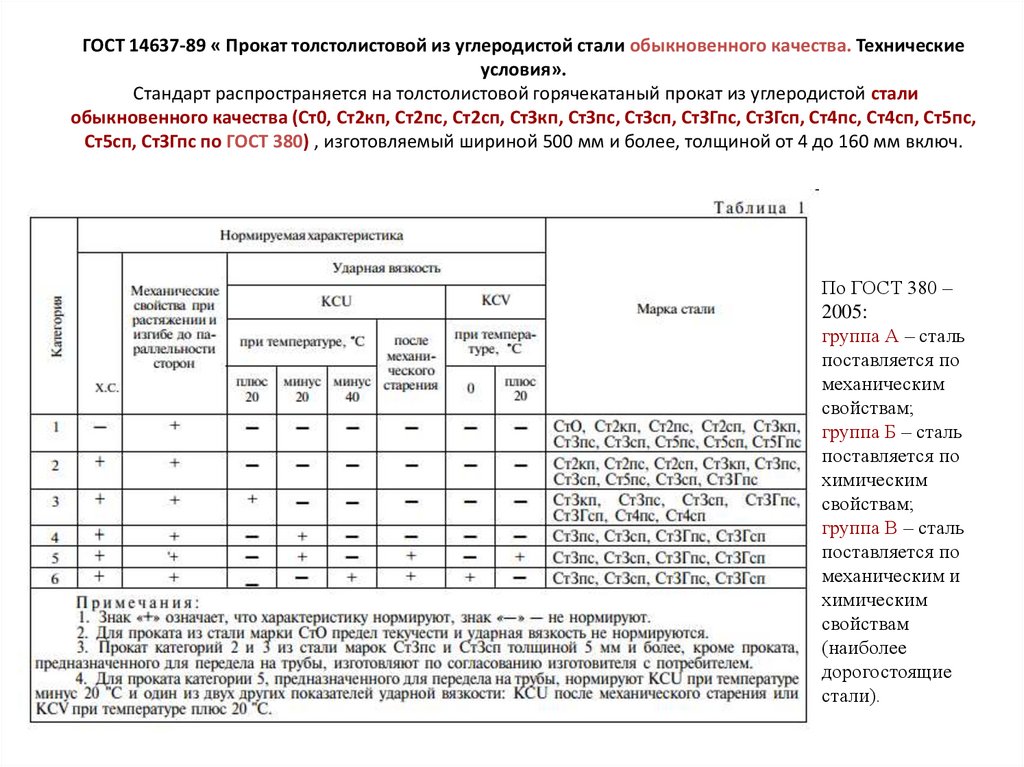

Механические свойства ГОСТ 14637-89

Марка стали	Временное сопротивление sв, Н/мм2 (кгс/мм2)	Предел текучести sт, Н/мм2 (кгс/мм2), для толщин, мм			Относительное удлинение d5, %, для толщин, мм
		до 20	свыше 20 до 40	Свыше 40 до 100	до 20	Свыше 20 до 40	свыше 40
		не менее
Ст3сп	370-480 (38-49)	245 (25)	235 (24)	225 (23)	26	25	23

Сталь углеродистая обыкновенная в работе (новый стандарт).

.. (Ordinary carbon steel)

Углеродистую сталь обыкновенного качества изготовляют следующих марок:
Ст 0,
Ст 1 пс, Ст 1 кп, Ст 1 сп,
Ст 2 пс, Ст 2 кп, Ст 2 сп,
Ст 3 пс, Ст 3 кп, Ст 3 сп, Ст 3 Гпс, Ст 3 Гсп,
Ст 4 кп, Ст 4 пс, Ст 4 сп,
Ст 5 пс, Ст 5 сп, Ст 5 Гпс,
Ст 6 пс, Ст 6 сп.

Буквы “Ст” обозначают “Сталь”, цифры – условный номер марки в зависимости
от химического состава, буква “Г” – марганец при его массовой доле в стали 0,80% и более, буквы “кп”, “пс”, “сп” – степень раскисления стали: “кп” – кипящая, “пс” – полуспокойная, “сп” – спокойная.

Марка стали	Массовая доля элементов, %
Марка стали	углерода	марганца	кремния
Ст 0	Не более 0,23	–	–
Ст 1 кп	0,06 – 0,12	0,25 – 0,50	Не более 0,05
Ст 1 пс	0,06 – 0,12	0,25 – 0,50	0,05 – 0,15
Ст 1 сп	0,06 – 0,12	0,25 – 0,50	0,15 – 0,30
Ст 2 кп	0,09 – 0,15	0,25 – 0,50	Не более 0,05
Ст 2 пс	0,09 – 0,15	0,25 – 0,50	0,05 – 0,15
Ст 2 сп	0,09 – 0,15	0,25 – 0,50	0,15 – 0,30
Ст 3 кп	0,14 – 0,22	0,30 – 0,60	Не более 0,05
Ст 3 пс	0,14 – 0,22	0,40 – 0,65	0,05 – 0,15
Ст 3 сп	0,14 – 0,22	0,40 – 0,65	0,15 – 0,30
Ст 3 Гпс	0,14 – 0,22	0,80 – 1,10	Не более 0,15
Ст 3 Гсп	0,14 – 0,20	0,80 – 1,10	0,15 – 0,30
Ст 4 кп	0,18 – 0,27	0,40 – 0,70	Не более 0,05
Ст 4 пс	0,18 – 0,27	0,40 – 0,70	0,05 – 0,15
Ст 4 сп	0,18 – 0,27	0,40 – 0,70	0,15 – 0,30
Ст 5 пс	0,28 – 0,37	0,50 – 0,80	0,05 – 0,15
Ст 5 сп	0,28 – 0. 37	0,50 – 0,80	0,15 – 0,30
Ст 5 Гпс	0,22 – 0,30	0,80 – 1,20	Не более 0,15
Ст 6 пс	0,38 – 0,49	0,50 – 0,80	0,05 – 0,15
Ст 6 сп	0,38 – 0,49	0,50 – 0,80	0,15 – 0,30

В стали марки Ст 3 сп, предназначенной для дальнейшего передела на листовой прокат, изготовляемый с нормированием ударной вязкости, массовая доля кислоторастворимого алюминия должна быть не менее 0,02%. При раскислении стали титаном алюминий не нормируют, а массовая доля остаточного титана – не более 0,03%.
Массовая доля хрома, никеля и меди в стали должна быть не более 0,30% каждого.
В стали, изготовленной скрап-процессом, допускается массовая доля меди до 0,40%, хрома и никеля – до 0,35% каждого при массовой доле углерода не более 0,20%.
Для стали марок Ст 3 кп, Ст 3 пс, Ст 3 сп, Ст 3 Гпс и Ст 3 Гсп, изготовленной скрап – процессом, допускается массовая доля меди до 0,40% при массовой доле углерода не более 0,20% и массовой доле хрома, никеля и меди в сумме не более 0,80%.
В стали, предназначенной для изготовления сортового, фасонного и листового проката, верхний предел массовой доли марганца увеличивается на 0,2%, кроме стали марок Ст 3 Гпс, Ст 3 Гсп, Ст 5 Гпс.
Массовая доля азота в стали – не более 0,008%, а при выплавке в электропечах – не более 0,012%.
Массовая доля серы в стали всех марок, кроме Ст 0, должна быть не более 0,050%, фосфора – не более 0,040%, в стали марки Ст 0 серы – не более 0,060%, фосфора – не более 0,070%.
Массовая доля мышьяка в стали должна быть не более 0,08%.
В стали, выплавленной на базе керченских руд, массовая доля мышьяка – не более 0,15%, фосфора – не более 0,050%.

элементы	Предельные отклонения в прокате из стали, %
	кипящей	полуспокойной и спокойной
Углерод	+ 0,03	+ 0,03
			– 0,02
		Марганец	+ 0,05	0,05
– 0,04	– 0,03
Кремний	____		+ 0,03
		– 0,02
		Фосфор	+ 0,006	+ 0,005
Сера	+ 0,006	+ 0,005
Примечание: для проката из стали марок Ст 3 пс, Ст 3 сп, Ст 3 Гпс и Ст 3 Гсп, предназначенном для сварных конструкций, плюсовые отклонения по массовой доле углерода не допускаются

база материала – ГОСТ 380-2005 (Common quality carbon steel. Grades)

Производитель стальных уголков в Китае, двутавровая балка, поставщик двутавровых балок

Являясь одним из крупнейших экспортеров стальных профилей в Китае, Tangshan Grand Faith Steel Co., Ltd. является пионером в производстве стальных уголков, швеллеров и двутавровых балок по стандартам ASTM, EN и JIS, обрабатывая более 600 000 метрических тонн. в год, Наша компания была основана в 2000 году, и наша основная конкурентоспособность обусловлена следующими преимуществами.

Во-первых, у нас есть самая полная серия…

Являясь одним из крупнейших экспортеров стальных профилей в Китае, Tangshan Grand Faith Steel Co., Ltd. является пионером в производстве стальных уголков, швеллеров и двутавровых балок по стандартам ASTM, EN и JIS, обрабатывая более 600 000 метрических тонн. в год. Наша компания была основана в 2000 году, и наша основная конкурентоспособность обусловлена следующими преимуществами.

Во-первых, у нас есть самая полная серия продуктов всех размеров.Будучи пионером, мы располагаем собственным заводом с четырьмя современными линиями горячей прокатки стальных профилей. Чтобы удовлетворить требования наших клиентов, мы вложили более 3 миллионов долларов США в разработку всех серий стандартных стальных профилей ASTM, EN и JIS. Ни одна компания в Китае не может поставить такой полный ассортимент удивительной продукции, как наша.

Во-вторых, у нас есть сильные производственные мощности. Благодаря нашим инвестициям мы также являемся акционерами и партнерами 15 ведущих прокатных станов в Таншане и Северном Китае, и у нас есть единственная франшиза на дистрибуцию продукции, которую мы совместно разработали.Наши безупречные показатели финансового положения были высоко оценены всеми деловыми партнерами в последние годы. В течение последнего десятилетия Таншань стал ведущей базой по производству стали в Китае, располагая богатыми запасами железной руды, кокса и энергоснабжения, а наша компания занимает лидирующие позиции в производстве металлоконструкций.

В-третьих, мы стремимся к превосходному качеству продукции и отличному обслуживанию. Удовлетворение потребностей клиентов всегда является нашим главным приоритетом. У нас есть строгая система контроля качества, и у нас есть 25 технических специалистов с профессиональным опытом в нашем отделе контроля качества, которые будут заботиться о продуктах от начала заказа до тех пор, пока товары не будут доставлены конечным потребителям за рубежом.Наша система контроля качества и наша добросовестная работа поддерживают нас на всем пути сотрудничества с клиентами по всему миру.

В-четвертых, мы будем оставаться лидером благодаря нашим исследованиям, разработкам и технологиям. В соответствии с требованиями международного рынка, мы будем вкладывать гораздо больше средств в исследования и разработки новых продуктов, чтобы скорректировать структуру нашей продукции и выпустить больше серий стальных профилей. В июле 2007 года наша стандартная балка IPE (двутавровая балка стандарта EN) будет запущена в производство, а ее передовая производственная линия будет представлять технологию самого высокого уровня в китайской сталелитейной промышленности.

Подводя итог, можно сказать, что: Если вы ищете стальные профили, вам следует обратиться в Tangshan, поскольку это ведущая производственная база в Китае; Если вы приедете в Таншань, мы надеемся, что вы сможете посетить нашу Grand Faith Steel, поскольку мы являемся самым конкурентоспособным предприятием в Китае.

Мы надеемся на деловое сотрудничество с вами, пожалуйста, свяжитесь с нами для получения более подробной информации.

Заготовки стальные 3сп и 5сп марки ЦХХ-256

Заготовки стальные марки 3сп и 5сп, 1.3SP, 5SP, 2. условия платежа: аккредитив при предъявлении, 3. размер: 120 * 120 мм, 4. длина: 5,8 ~ 12 м – подробности см .: //www.sourcingmetals.com/steel-billets-3sp-5sp -grade-10142970

Место происхождения: Хэбэй, Китай (материк)	Фирменное наименование: Xinxin	Номер модели: tsxx-256	Класс: 5sp, 3sp
Химический состав: C, Si, P, S, Mn, Cr, Ni, Cu, Al,	Форма: квадрат	Длина: 5,8 ~ 12 м	Стандарт: EN
Метод: горячекатаный	Размеры: 50 * 50 мм ~ 150 * 150 мм	Сплав или нет: Сплав	Вторичный или нет: Не вторичный
наименование: стальные заготовки класса 3 и 5 пар

стальных заготовок марки 3сп и 5сп

Технические характеристики

стальных заготовок квадратного сечения
1) Мы закупаем стальные заготовки мирового класса, отвечающие особым требованиям клиентов

Заготовки, производимые компанией, можно условно разделить на три основных типа: .е.

М.С. Заготовки
CRS Заготовки
Заготовки из специальных сплавов

M.S. Заготовки используются для прокатки стержней TMT Re-Bars марок Fe415 и Fe500 и различных других изделий из конструкционной стали.

Заготовки CRS используются для прокатки ребер CRS TMT Re-Bars.

Заготовки из специального сплава используются для прокатки ребер TMT любого специального качества, таких как сейсмостойкие стержни TMT, а также для производства изделий из конструкционной стали специального качества.

Ниже приведены размеры заготовок, доступных в Shyam Steel Industries Ltd.:

100 X 100
125 X 125
150 X 150

Физические свойства:

Описание	Согласно IS 2830	Shyam Billets
Изгиб (макс.)	5 мм на метр	> = 5 мм на метр
Углерод (макс.)	3 мм на метр	> = 3 мм на метр
Длина	3 м – 13 м	3 м – 9 тонн

Химические свойства:

Анализ ковша:
Обозначение	Углерод	Марганец
C15	0.12-0,18	0,30-0,60
C18	0,15-0,21	0,30-0,60
C20	0,17-0,23	0,30-0,60
C15 MMn	0,12-0,18	0,60-1,00
C18 MMn	0,15-0,21	0,60-1,00
C20 MMn	0,17-0,23	0,60-1,00
C15 HMn	0,12-0,18	1 .00-1,50
C18 HMn	0,15-0,21	1,00-1,50
C20 HMn	0,17-0,23	1,00-1,50

Заготовки разного назначения выпускаются трех разных марок а именно: A, B, C, имеющие содержание серы, фосфора (по анализу в ковше) и углеродный эквивалент следующим образом:

Химический анализ:
Сорт	Сера	Фосфор	Углеродный эквивалент (CE) ¹
	Макс	Макс	Макс
A	0.05	0,05	0,42
B	0,045	0,045	0,41
C	0,04	0,04	0,39

Детали упаковки: пачками

Детали поставки: согласно количеству

Сопутствующий продукт для стальных заготовок марки 3сп и 5сп

Стальная заготовка / блюм

– Описание товаров : первичная новая заготовка Стальная заготовка / блюм со следующей спецификацией:
-Размеры: 150 * 150 и / или 200 * 200 мм
-Длина: 11 и / или 12 M

Физические допуски
Параметр	150 * 150 мм	200 * 200 мм
Длина	± 50 мм	± 50 мм
Размер лица	-2 / + 6 мм	-2 / + 6 мм
Ромбовидность	8 мм	10 мм
Отвод	5 мм на M	5 мм на M

Марка 3sp / ps
Химический состав
С	Si	Mn	-П	S	Cr	Ni	Cu
0.14% -0,22%	0,05% -0,30%	0,40% -0,65%	0,040% Макс	0,050% Макс	0,30% Макс.	0,30% Макс.	0,30% Макс.

Сорт 3сп
Химический состав
С	Si	Mn	-П	S	Cr	Ni	Cu
0.14% -0,22%	0,15% -0,30%	0,40% -0,65%	0,040% Макс	0,050% Макс	0,30% Макс.	0,30% Макс.	0,30% Макс.

Сорт 5сп
Химический состав
С	Si	Mn	-П	S	Cr	Ni	Cu
0.28% -0,37%	0,15% -0,30%	0,50% -0,80%	0,040% Макс	0,050% Макс	0,30% Макс.	0,30% Макс.	0,30% Макс.

Марка S 275JR
Химический состав
С	Si	Mn	-П	S	N
0.21% Макс	0,15% -0,40%	1,60% Макс	0,045% Макс	0,045% Макс	0,014% Макс

Строгие стандарты : нестатический метод JLoader :: import () не должен вызываться статически в /home3/steelira/public_html/libraries/joomla/import.php в строке 29

Строгие стандарты : Нестатический метод JLoader :: register () не должен вызываться статически в / home3 / steelira / public_html / libraries / loader.php в строке 71

Строгие стандарты : нестатический метод JLoader :: register () не должен вызываться статически в /home3/steelira/public_html/libraries/loader.php в строке 71

Строгие стандарты : Нестатический метод JLoader :: load () не должен вызываться статически в / home3 / steelira / public_html / libraries / loader.php в строке 161

Строгие стандарты : нестатический метод JLoader :: register () не должен вызываться статически в /home3/steelira/public_html/libraries/loader.php в строке 138

Строгие стандарты : нестатический метод JRequest :: clean () не должен вызываться статически в /home3/steelira/public_html/libraries/joomla/import.php в строке 33

Строгие стандарты : Нестатический метод JRequest :: _ cleanArray () не должен вызываться статически в / home3 / steelira / public_html / libraries / joomla / environment / request.php в строке 463

Строгие стандарты : нестатический метод JRequest :: _ cleanArray () не должен вызываться статически в /home3/steelira/public_html/libraries/joomla/environment/request.php on line 464

Строгие стандарты : Нестатический метод JLoader :: import () не должен вызываться статически в / home3 / steelira / public_html / libraries / joomla / import.php в строке 35

Строгие стандарты : Нестатический метод JLoader :: register () не должен вызываться статически в / home3 / steelira / public_html / libraries / joomla / import.php в строке 57

Строгие стандарты : нестатический метод JLoader :: register () не должен вызываться статически в /home3/steelira/public_html/libraries/joomla/import.php в строке 58

Влияние различных факторов на скорость отвода непрерывнолитой заготовки

[1] А.М. Столяров, А. Великий, Д. Юречко, Повышение эффективности разливки стали на высокопроизводительных МНЛЗ, Монография. Магнитогорск, (2009).

[2] В.Бигеев А. Столяров, А.Х. Валиахметов, Металлургические технологии в высокопроизводительной ДСП, Обучение. Магнитогорск, (2014).

[3] А.М. Столяров, В. Селиванов, Непрерывная разливка стали. Машины непрерывного литья заготовок: Практ. Магнитогорск, (2017).

[4] А.М. Столяров, В. Селиванов, Технология непрерывной разливки стали: Учеб. Магнитогорск, (2009).

[5] Ботников С.А.Современный атлас дефектов непрерывнолитой заготовки и причин прорывов кристаллизующейся металлической корки.Волгоград, (2011).

[6] ЯВЛЯЮСЬ. Столяров, М. Потапова, Сомнатх Басу, О методах воздействия на процесс формовки стальной заготовки из высокопрочной стали, Вестник Магнитогорского государственного технического университета им. Носова.1 (45) (2014) 24-27.

Импортеры, покупатели, оптовики и менеджеры по закупкам

03 апр, 2021
Купить стальную заготовку 3sp / 5sp
нам нужны стальные заготовки для Индонезии Можете ли вы предложить стальную заготовку Spec; Q235 и Q275 Размер; 120x120x6mter 10,000MT 180x180x10mtr 10, 000MT Цена: CIF Порт Чилегон, Бантен, Индонезия Отправка: май 2015d Оплата; lc в виде Пожалуйста, отправьте предложение по адресу: jasonkim303 на hanmail.net jasonkim303 at yahoo dot co dot kr Показать больше …
03 апр, 2021
Купить стальную заготовку высшего качества
Нам нужно купить стальную заготовку высшего качества: – Размер: 120x120x12000 мм – Сорт 5SP PS – Количество: 500 тонн – Цена: CFR Порт Хо Чи Мин, Вьетнам – Оплата LC по предъявлении 100% – Страна происхождения: Китай, Корея, Япония, Россия … Если возможно, отправьте нам дополнительную информацию по адресу gialongcorporation (at) gmail (dot) com или skype gialon Show Подробнее …
04 апр, 2021 г.
стальные заготовки 3sp / 5sp
Размеры 200×200 x12 метров 150x150x12 130x130x5.8 120x120x5.8 100x100x5.8 10000 20000 30000 40000mts за отгрузку cffo Азиатские порты Пожалуйста, предоставьте с учетными данными продавца записи отслеживания кредитного отчета DLC в поле зрения Электронная почта [email protected] whats app 91 9833996730 Показать больше …
21 марта 2021 года
Стальные заготовки 3sp, 5sp
A. Требуемое количество: – 7000 тонн для сорта 5sp и 3000 тонн для сорта 3 Sp для всего 10000 тонн Размер заготовки для сорта: – 130 мм X 130 мм для сорта 3 Sp и 150 x 150 для сорта 5Sp & Качество: – Согласно 3 sp и 5 sp Условия оплаты: – CFR Jakarta Port Способ оплаты: – Банк-аккредитив B.Мы показываем больше …
14 апр, 2021
Квадратная форма и заготовка класса 3/5SP
Привет, я хочу добавить вашу стальную заготовку в свой инвентарь. Не могли бы вы прислать мне цитату из этого с деталями как показано ниже: Размеры, 130x130Grade, BS B4449Length, 12 или 6Сколько времени потребуется, чтобы получить посылку? Спасибо за ваш ответ. С уважением, Подробнее …
14 апр, 2021 г.
Квадратные непрерывные стальные заготовки
Уважаемый сэр мадам! пожалуйста, укажите ваши лучшие цены для следующего: ПРОДУКТ: СТАЛЬНЫЕ ЗАГОТОВКИ Код: CT5 (5SP PS): РАЗМЕР: 125 x 125 x 12 м или 130 x 130 x 12 м или 150 x 150 x 12 м КОЛИЧЕСТВО: 26000 тонн + -10% (в продавце option) LOAIDNG: конец АПРЕЛЯ? »Начало МАЯ 2016 г. ИСТОЧНИК: Иран УСЛОВИЯ ПРОДАЖИ: ФОБ ИРАН ПОРТ ОПЛАТА: LC 100% по сравнению с доставкой презентации d Подробнее…
24 марта, 2021 г.
Горячекатаная техника и стальные заготовки класса Q235 Prime и стальные заготовки 3SP 5SP
Уважаемая г-жа госпожа! Приятно вам написать. Это Кусай из Судана. Я заинтересован в размещении ваших стальных заготовок Prime и стальных заготовок 3SP 5SP на рынке. Могу ли я узнать больше информации о таких продуктах, как: размеры, сорт, длина Q195, 6–12 тонн Какова самая низкая цена, которую вы можете предложить? Спасибо, и я с нетерпением жду Чтобы услышать от вас.С наилучшими пожеланиями, QuusaiALG Show More…
23 марта 2021 г.
Цена стали Q235 / 3SP Квадратная стальная заготовка
Сорт: 3SP 5SP Q235 Химический состав: углеродистая сталь Форма: квадрат Длина: от 3 до 12 м Стандарт: GB Метод: Горячекатаный Размеры: Сплав от 50 до 160 мм Или нет: вторичный сплав или нет: вторичный внешний вид: черный Стандарт: AISI, ASTM, BS, DIN, GB, JIS Основная страна экспорта: азиатская, южная Африка Подробнее …
28 марта 2021 г.
WTB: Квадратная стальная заготовка
АО «ВИУС СТАЛЬ» с декабря 2010 года ввело в эксплуатацию недавно построенный прокатный стан мощностью 300 тыс.Чтобы собрать достаточно материалов для нашего производства, мы ищем твердые предложения из Малайзии, Таиланда, России, Кореи, Японии, СНГ, Mehico: + Товар: квадратная стальная заготовка + Тип: Подробнее …
28 Март 2021 г.
Заготовка 5СП
Мы хотели бы купить заготовку 5СП 30 000 тонн. Пожалуйста, укажите нам вашу лучшую цену на условиях FOB и CFR Иран. Пожалуйста, обратите внимание на следующее в вашем P I 1 – Химический анализ 2 – Размер: 150 x 150 м 3 – Длина: 12 м 4 – Упаковка по пять штук 5 – ФОБ и цены на фрахт отдельно 6 – Название завода 7 – Страна происхождения Показать больше…
28 марта 2021 г.
Стальной квадратный пруток 5sp (Заготовка)
Настоящим мы заявляем, что мы намерены совершить покупку, и подтверждаем, что мы готовы, желаем и можем провести прямые переговоры с вашей компанией в вид покупки стального квадратного прутка 5SP с условиями ниже. Товар: Стальной квадратный пруток 5СП (Заготовка) Количество: 120 000. Тонн (+ -5%) Подробнее …
28 марта 2021 г.
Купить стальные заготовки / слитки
Уважаемый господин, Мы ищем сталь. Заготовки Слитки и блюмы.Количество: 1000MT Размер Bloom: 260 x 260 мм от 2,5 до 3 метров и от 5,5 до 6 метров в длину. Марка заготовки: 3СП ПС и 5СП ПС, ГОСТ380-94 Размер заготовки: от 50×50 мм до 100×100 мм и от 5 до 7 метров в длину Условия оплаты: Подробнее …
28 марта 2021 г.
Хотите купить Стальную заготовку
Уважаемый господин! Мы рады предложить вам, что мы готовы экспортировать иранскую заготовку в соответствии с: Стальная заготовка 5SP Стандарт ГОСТ 380-94 или равный размер 150 x 150 мм Длина 12000 мм Вес 2119,5 кг (+ -1%) Допуск Площадь + -5% Длина мм толерантность Подробнее…
27 марта, 2021
Стальная заготовка 5Sp / PS.l / C 25,000mts
Нам очень серьезно нужно, как показано ниже; Заготовка стальная 5 шт. Размер: 125х125х6000 мм. Количество: 25000 метров. CIF Тайваньский порт Мы можем предоставить LOI и BCL, пожалуйста, только прямой продавец Продавец должен предоставить ссылку и название банка и банковскую информацию. Показать больше …
27 мар, 2021
СТАЛЬНЫЕ КВАДРАТНЫЕ БИЛЕТЫ
Уважаемый сэр мадам, Мы пользуемся этой возможностью, чтобы представить себя как ГРУППУ компаний, занимающихся производством, торговлей (продовольственные и непродовольственные товары), строительством и недвижимостью со штаб-квартирой в Таиланде и несколькими филиалами за рубежом.От имени нашего покупателя (который является очень крупной корпорацией) мы хотим показать больше …
14 апр, 2021 г.
Стальные заготовки 3SP, 5SP
Спецификация стальных заготовок 3SP 5SP 5Sp PS (3805 sp) 380_94 c : 0,28_0,30% si: 0,30% max mn: 0,50_0,80% Ni: 0,30% max p: 0,04% max cu: 0,40% max Показать больше …
03 апр, 2021 г.
Второстепенное вторичное или Not and BS, ASTM, GB Стандартные стальные заготовки
Здравствуйте, мы заинтересованы в покупке. Нам потребовались стальные заготовки высшего качества для классов качества Q195, Q235 и 5SP, размеры 120×120 мм и 150×150 мм и длина от 6 м до 12 м.Нам необходимо количество от 5000 тонн до 20 000 тонн в одной доставке. Пожалуйста, укажите вашу лучшую цену на условиях FOB для соответствующего сорта, как указано выше. Подробнее …
Горячекатаная круглая стальная заготовка 5sp-Ester Satorova Портфолио Стальной материал
стальные квадратные стальные заготовки стальные квадратные стержни квадратное железо
В этой категории представлены стальные заготовки квадратного сечения от китайских поставщиков стальных заготовок глобальным покупателям., Стр. 3.3sp / 5sp Prime Steel Billet 150X150 / Hot Rolled Carbon Square Bar Hot Sales Square Steel Billet 3sp / 5sp Prime Steel Billet 150X150 FOB Price $ 315 $ 450 / тонна мин.Закажите стальную заготовку, поставщики и производители стальной заготовки на октябрь 04,2020 г. Стальная заготовка, стальная заготовка Поставщики и производители по заводской цене Ms Billet Bloom Steel Square Billet 3sp 5spPrime Square Steel Billet 3SP 5SP 20MnSi Multifunctional / JHSteel Billet 5SP Grade, Steel Billet Q275 , Заготовка Стальная КвадратнаяНовая технология Конвертер Непрерывная разливка Квадратная стальная заготовкаПосмотрите полный список продаваемых заготовок из низкоуглеродистой стали – Горячекатаная стальная рулонная горячекатаная квадратная заготовка из низкоуглеродистой стали марки Q235 130 мм x 130 мм для углового стержня 1.Производственная спецификация Тип Стальная заготовка / Квадратная сталь / Стальной квадратный стержень Стандартный сорт 3SP / PS, 5SP / PS, Q195, Q235, Q255, Q275, стальные заготовки из стали Хэбэй, квадрат из мягкой стали Заготовки из первичной стали, стальные заготовки из Хэбэй, 5SP / PS заготовка, квадратная заготовка из низкоуглеродистой стали, цены на горячекатаную стальную заготовку, плоский пруток Цена 250 – 370 долларов за тонну Мин. заказ 1000 тонн Получить цену; Что такое стальная заготовка? Карьерный тренд. Перед тем, как изделия из стали поступят в продажу на рынке, сталь необходимо переработать в более функциональные изделия.
Поставщики иранской стальной заготовки Производители
Товар / услуга: стальная заготовка 5сп и 3сп, двутавр, швеллер, равный угол, арматурная арматура (дебар), круглый пруток, катанка sae, горячекатаный рулон (hrc), холоднокатаный рулон (crc), hr лист, специальная сталь m2, нержавеющая сталь, сварная и бесшовная стальная труба, лом, медная труба, латунная труба, медный пруток, латунный пруток, полоса, стальная заготовка, армирование Стальная заготовка Цена Q235, 2020 Стальная заготовка Цена Q235 Стальная заготовка для строительного стального материала St37 Q235 Q195 5sp 3sp.Цена FOB US $ 488-550 / Тонн. Мин. Заказ 3000 тонн. Технология Горячекатаная. Форма Квадратная. Сплав или нелегированный. Материал St37 Q235 Q195 5sp 3sp. Размер 125 мм * 125 мм / 130 * 130 мм, по запросу клиента. Некоторые результаты удаляются в ответ на требование местного законодательства. Для получения дополнительной информации см. Здесь.
Предыдущая123456Следующая5sp Заготовка из стали 500 метрических тонн (минимальный заказ) Заготовка из мягкой стали в продаже Изображения горячекатаной круглой стальной заготовки 5sp
изображений Стальная заготовка, Стальная заготовка 5sp, Стальная заготовка 3sp, Катанка Стальная заготовка, Стальная заготовка 5SP и 3SP, Стальная плита двутавровая, Швеллер, Равноугловая, Арматурная арматура (Debar), Круглый стержень, Катанка Горячекатаная катанка SAE ( HRC), холоднокатаный рулон (CRC), лист HR, специальная сталь M2, нержавеющая сталь, сварные и бесшовные стальные трубы, лом, HMS, бывшие в употреблении рельсы,
Заготовка горячекатаной легированной стали
, горячекатаная легированная сталь
предлагает 547 горячекатаных заготовок из легированной стали.Около 21% из них составляют стальные заготовки, 18% – стальные круглые прутки и 16% – изделия из других металлов. Вам доступен широкий выбор горячекатаных заготовок из легированной стали, таких как astm, gb и aisi. Квадратный пруток из горячекатаного сплава Заготовка из низкоуглеродистой стали 5sp 100X100 Купить горячекатаный квадратный пруток из легкого сплава Заготовка из низкоуглеродистой стали 5sp 100X100, подробные сведения включают размер, вес, модель и ширину квадратного стержня из горячекатаного сплава Заготовка из низкоуглеродистой стали 5sp 100X100. Квадратный пруток из низкоуглеродистой стали 5sp 100X100 на OKorder.Квадратная стальная заготовка сорта 3SP 5SP – Горячекатаная сталь Рулон Горячекатаная сталь Рулон SAE1006 / SAE1008 Горячекатаный рулон HRC Низкоуглеродистая сталь Большой прокат Низколегированная конструкционная стальная полоса Катушка Противоскользящая поверхность 15–22 метра Кромка фрезы Рулон горячекатаной стали A36Cr SS400Cr Q235B -Cr Q345B-Сорт стали Cr. Горячекатаный стальной лист. LR BV Горячекатаный травленый и промасленный стальной лист Лист нержавеющей стали 304
Китайская стальная заготовка, производители стальной заготовки, поставщики
Китайские производители стальных заготовок – выберите высококачественные стальные заготовки 2020 года по лучшей цене от сертифицированных китайских производителей стальных конструкций, поставщиков пластиковой стали, оптовых торговцев и фабрик по горячекатаной квадратной заготовке из углеродистой стали Q235,3sp, 5sp, Gr60.Цена на условиях FOB US $ 200-300 / комплект Минимальный заказ 50 комплектов.Technique Китай Горячекатаные квадратные заготовки из углеродистой мягкой стали для продажи Китайские горячекатаные квадратные заготовки из углеродистой мягкой стали для продажи, Подробнее о Китайские горячие продажи квадратных стальных заготовок Q275 / 5sp, Квадратная стальная заготовка из горячекатаной углеродистой мягкой стали Квадратные заготовки для продажи Китай 3sp, 5sp Grade Steel Заготовка – China Billet, BilletsAug 07,2020 горячекатаная круглая стальная заготовка 5sp # 0183; Китай 3sp, 5sp Grade Steel Billet, Найти подробную информацию о China Billet , Заготовки из 3-х и 5-ти шорт стальных заготовок – TANGSHAN GRAND FAITH STEEL CO., ООО.
Купить горячекатаную стальную заготовку Китай Поставщик Q235 / 3SP / 5SP
Купите горячекатаную стальную заготовку китайского поставщика Q235 / 3SP / 5SP, найдите подробную информацию, включая размер, вес, модель и ширину о горячекатаной стальной заготовке, китайском поставщике Q235 / 3SP / 5SP.Отправьте запрос на горячекатаную стальную заготовку китайского поставщика Q235 / 3SP / 5SP на OKorder.Купить производители стали для заготовок Q235, Q255, Q275, Q345, 3SP, 5SP CNBM Q235, Q275, Q345, 3SP, 5SP, 20MnSi Стальные заготовки. Горячекатаные стальные заготовки / Пруток из мягкой стали / Сталь для заготовок. ниже) Стандарт GB / JIS / ASTM.Размер 50 * 50 мм-180 * 180 мм. Длина 3-12 м или индивидуально. Стальной материал Q235, Q255, Q275, Q345,3SP, 5SP, 20MnSi.
