3У10А станок универсальный круглошлифовальный: 3У10А станок круглошлифовальный универсальный особо высокой точности. Паспорт, схемы, характеристики, описание
alexxlab | 16.03.2023 | 0 | Разное
3У10А в России – Биржа оборудования ProСтанки
- Главная
- Продажа
- Круглошлифовальные станки
- 3У10А
Вы можете очень быстро сравнить цены 3У10А и подобрать оптимальные варианты из более чем 396 предложений

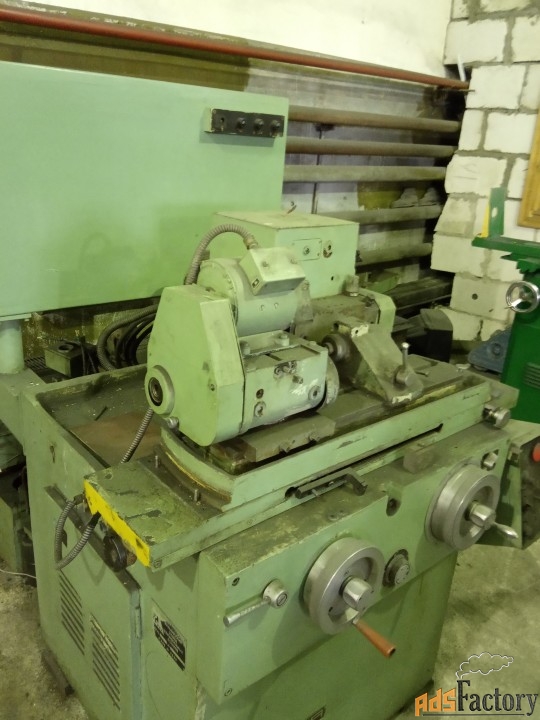

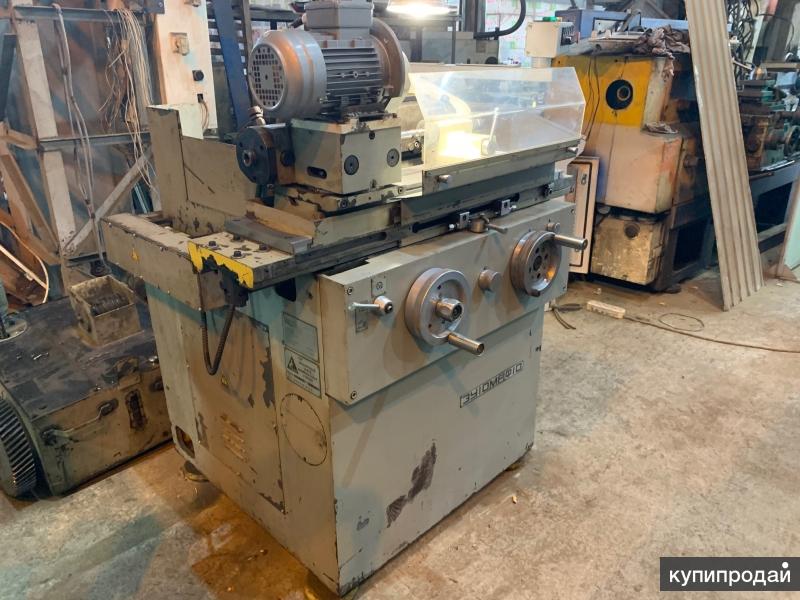

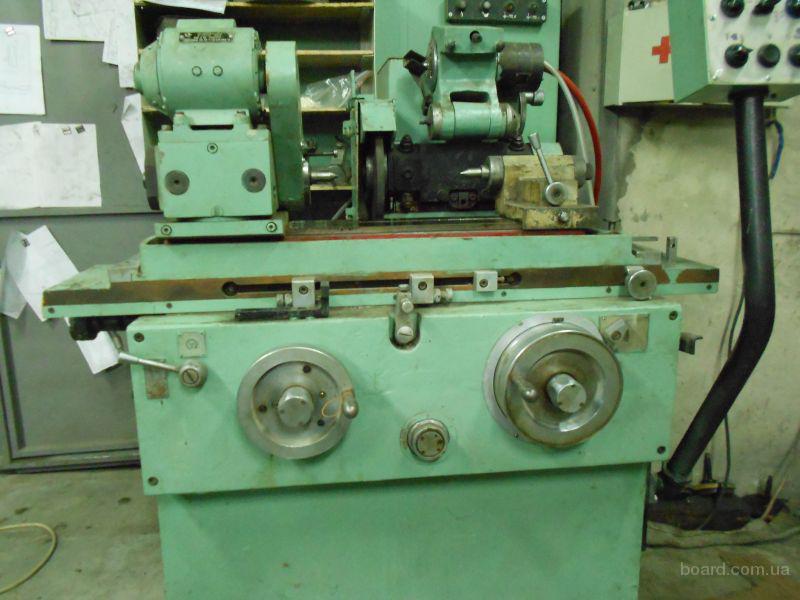

Кругло-шлифовальный 3У10А
Состояние: Б/У Год выпуска: 1978 Производитель: Вильнюс. зав. шлиф. станков
Кругло-шлифовальный 3У10А Вильнюс. зав. шлиф. станков Состояние: хорошее, 1978г., б/у. Фото по запросу. Хранение: Свердловская обл., г. Нижняя Тура. Цена: 75тр торг. Выслушаю Ваши…
06.05.2016 Нижняя Тура (Россия)
75 000
станок кругло-шлифовальный мод. 3У10А( инв № 3816)
Состояние: Б/У Год выпуска: 1978 Производитель:
Вильнюс
Станки модели 3у10а предназначены для наружного и внутреннего шлифования цилиндрических и конических поверхностей деталей Высота центров над столом, мм 80 Наибольшая длина устанавливаемого…
17.09.2019 Ворсма (Россия)
Круглошлифовальный станок 3У10А
Состояние: Б/У Год выпуска: 1988 Производитель: Литва
Продаю круглошлифовальный станок 3У10А. Станок комплектный
19.08.2019 Ярославль (Россия)
круглошлифовальный станок 3У10А
Состояние: Б/У Год выпуска: 1986
Продается (продаю, продам, имеется на продажу, продажа) б/у круглошлифовальный станок 3У10А (аналог 3А110).Технические характеристики:Наибольшая длина устанавливаемого изделия, мм: 180; Наибольший.
..
19.01.2023 Таганрог (Россия)
круглошлифовальный станок 3У10А
Состояние: Б/У Год выпуска: 1981
Продаю круглошлифовальный станок 3У10АТехнические хар-ки:Наибольший диаметр устанавливаемого изделия, мм 100Наибольшая длина устанавливаемого изделия (РМЦ), мм 160Наибольшая длина шлифования, мм…
16.01.2023 Таганрог (Россия)
станок 3У10А круглошлифовальный универсальный
Состояние: Б/У Год выпуска: 1982
Продается станок 3У10А круглошлифовальный универсальныйТехнические хар-ки:Наибольший диаметр устанавливаемого изделия, мм 100Наибольшая длина устанавливаемого изделия (РМЦ), мм 160Наибольшая…
16.01.2023 Таганрог (Россия)
3У10А станок круглошлифовальный универсальный
Состояние: Б/У Год выпуска: 1983
Продам 3У10А станок круглошлифовальный универсальныйТехнические хар-ки:Наибольший диаметр устанавливаемого изделия, мм 100Наибольшая длина устанавливаемого изделия (РМЦ), мм 160Наибольшая длина.
..
16.01.2023 Таганрог (Россия)
3У10А, 3К225А, 3М225ВФ2, EMCO Emcoturn 140, 6620У, ВСМ 1/550
Состояние: Б/У Год выпуска: 1994
Компания ТИТАН (титанпром.ру) реализует б/у оборудование: EMCO Emcoturn 140 токарный станок ЧПУ, 1994 г.в. 6620У продольно-фрезерный станок, 1986 г.в. 3У10А круглошлифовальный станок3К225А…
14.06.2022 Ярославль (Россия)
3У10А Универсальный Круглошлифовальный станок
Состояние: Б/У Год выпуска: 2021
Круглошлифовальный станок 3У10А— В хорошем рабочем состоянии.— Погрузка без доплат.Подключен. С проверкой в работе.Стоимость за НАЛИЧНЫЙ расчет 190 000р.Звоните!
26.10.2021 Комсомольск (Россия)
190 000
3У10А Универсальный Круглошлифовальный станок
Состояние: Б/У Год выпуска: 1980
Круглошлифовальный станок 3У10А— В хорошем рабочем состоянии.
26.10.2021 Комсомольск (Россия)
190 000
Круглошлифовальный станок 3У10А
Состояние: Б/У Год выпуска: 1987
Предприятие реализует круглошлифовальный станок 3У10А.Станок рабочий – недавно прошел модернизацию.При переезде – упакован.Есть тех доки.По всем интересующим Вас вопросам – обращайтесь по телефону!
18.01.2023 Зеленоград (Россия)
Фланец шлифовального круга 3у10а, 3в10
Состояние: Новый
В наличии
Фланец шлифовального круга 3у10а, 3в10. Фланец шлифовального круга, посадочное 1:5 32мм. фланец шлифовального круга под круг 250х20х76мм. С проставочными кольцами под узкие круги.
При работе на…
17.01.2023 Липецк (Россия)
3У10А – Станок круглошлифовальный
Состояние: Б/У Год выпуска: 1982 Производитель: Станкостроительный завод (Россия) (Россия)
ПараметрЗначениеКласс точности станка по ГОСТ 8-82 (Н, П, В, А, С)АНаибольший диаметр обрабатываемой детали, мм100Наибольшая длина обрабатываемой детали, мм160Длина шлифования, мм30ЧПУ-Пределы…
04.07.2017 Пенза (Россия)
3У10А станок круглошлифовальный
Состояние: Б/У Год выпуска:
Наибольший диаметр устанавливаемой заготовки – Ø 100 мм Рекомендуемый диаметр шлифуемой заготовки – Ø 3.
.15 мм Наибольшая длина устанавливаемой заготовки – 160 мм Наибольшая…
03.06.2020 Саратов (Россия)
250 000
Станок универсальный круглошлифовальный 3У10А
Состояние: Б/У Год выпуска: 1986
100% предоплата, демонтаж силами покупателя. Торг.Техническое состояние:1. Станок находится в частично работоспособном состоянии.2. Возможность проверки работоспособности имеется.3. Станок…
12.01.2023 Королев (Россия)
299 999
станки для металлообработки
Состояние: Б/У
Продаем станки. Токарно-винторезный 1И611П, радиально-сверлильный 2К52-1, круглошлифовальный 3У10А, автомат правильно-расточной И6118, гильотина НК3416. Цена и фото по запросу.
23.01.2014 Санкт-Петербург (Россия)
Станки для металлообработки
Состояние: Б/У
Продаем станки.
Токарно-винторезный 1К62, ножницы гильотинные НД3314Г, горизонтально-фрезерный 6Р81Г, круглошлифовальный 3У10А, токарный станок SUI40 (1000 мм). Цена и фото по запросу.Продаем…
18.02.2014 Санкт-Петербург (Россия)
Популярные категории
Да кстати, на портале ProСтанки выбор предложений по 3У10А почти как на Авито и TIU

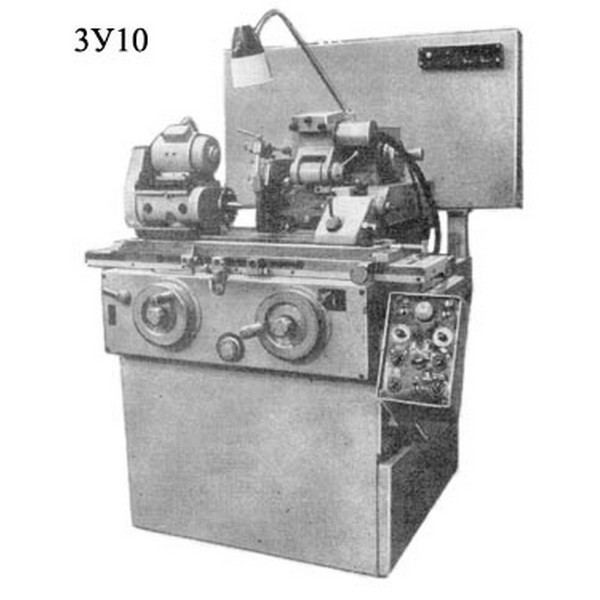

Круглошлифовальный станок 3У10А – Поставки станков
Круглошлифовальный станок 3У10А является универсальным и предназначен для наружной и внутренней обработки конических, цилиндрических и торцевых поверхностей. Заготовка устанавливается в патроне, цанге или в неподвижных центрах. Абразивным или алмазным кругом шлифуются детали из закаленной углеродистой стали и твердосплавных материалов.
Применяется круглошлифовальный станок 3У10А в единичном и мелкосерийном производстве, ремонтных подразделениях.
По классу точности станки бывают следующих моделей:
- 3У10А – особовысокой точности,
- 3У10В – высокой точности,
- 3У10С – особоточные станки.
Конструктивные свойства
- наличие пневматического скоростного шпинделя позволяет вести шлифование внутренних поверхностей
- широкий диапазон режимов работы значительно увеличивает возможности станка
- поворот стола и шлифовальной бабки обеспечивает обработку внутренних и наружных конических плоскостей
- достаточная жесткость и вибрационная стойкость гарантируют получение изделий особо высокой точности
Технические характеристики
| Класс точности (ГОСТ 8-82) | С |
| Наибольший диаметр обрабатываемой детали, мм | 100 |
| Наибольший наружный диаметр шлифования, мм | 100 |
| Наибольший внутренний диаметр шлифования, мм | 40 |
| Наибольшая длина устанавливаемой детали, мм | 220 |
| Наибольшая длина наружного шлифования, мм | 200 |
| Набольшая длина внутреннего шлифования, мм | 50 |
| Масса обрабатываемой детали, кг | 6 |
| Перемещение стола продольное, мм | 230 |
| Скорость автоматического движения стола, м/мин | 0,01-1 |
| Наименьшее перемещение стола, мм | 1 |
| Наибольший поворот верхнего стола по часовой стрелке/против часовой стрелки, град | 6/7 |
| Параметр перемещения шлифовальной бабки при быстром подводе, мм | 15 |
| Поворот шлифовальной бабки по часовой и против часовой стрелки, град | 30 |
| Параметры круга, мм | 250х20х76 |
| Число оборотов шпинделя, об/мин | 2690 |
| Величина автоматической подачи шлифовальной бабки, мм | 0,25 |
| Внутренний конус шпинделя | Морзе 3 |
| Диапазон оборотов изделия, об/мин | 100-1000 |
| Поворот бабки изделия по часовой стрелке, град | 30 |
| Поворот бабки изделия против часовой стрелки, град | 90 |
| Перемещение пиноли задней бабки, мм | 15 |
| Конус пиноли задней бабки | Морзе 2 |
| Количество оборотов внутришлифовального шпинделя, об/мин | 40000-96000 |
| Мощность двигателя шлифовальной бабки, кВт | 2,2 |
| Габаритные размеры (длина х ширина х высота), мм | 1470 х 1900 х 1800 |
| Масса, кг | 1850 |
Точность обработки:
- наружной поверхности – 0,04 мкм
- внутренней поверхности – 0,08 мкм
- торцовой поверхности – 0,16 мкм
- шлифовка в центрах – 0,0004 мм
- шлифовка в патроне – 0,0006 мм
- прямолинейное перемещение стола – 0,002 мм
- постоянство диаметра продольное – 0,001 мм
Оснащение станка
| Основное | Дополнительное |
|
|
Условия покупки
Получить информацию о стоимости круглошлифовального станка 3У10А можно у наших специалистов по телефону +7(4852) 66-40-25, или по электронной почте: Этот адрес электронной почты защищён от спам-ботов.
У вас должен быть включен JavaScript для просмотра.. На все вопросы по оплате, комплектации оборудования и транспортировке мы ответим в кратчайшие сроки. Производим транспортировку станка до территории заказчика.
Stanko 3y10a @ proha-maschinen.de
Печать предложения
Производитель: Stanko /009 Станок подходит для: (в соответствии с производителем) Центральная высота: 80 мм
Тип: 3U10A
Mach.-NR.
Товарный номер: 39
Артикул: 1900
Технические данные
Свинг-Ø: 160 мм
Длина шлифования: 200 ММ
диаметр: 250 мм
наибольшая ширина: 20 мм
диаметр отверстия: 51 /76 мм
Самая большая ширина шлифовального руля для шлифования по поводу погружения: 30 мм
Скорость шлифовального руля: 2,690 об / мин = 35 м / с
Шлифовальная головка
Rapid Traverse: 15 ММ
Rapid Travers: 15 ММ
.
врезная подача: 0,05 – 3,0 мм/мин, бесступенчатая регулировка
автомат. интервальная подача: 0,05 – 3,0 мм/мин, бесступенчатая регулировка
подача за один оборот маховика: 0,05 мм
наибольший угол поворота: 30 ° Каждая
Настройка с помощью переключения на наконечник относительно диаметра: 0 00125 мм
Внутреннее прикрепление шлифования
Спиндель давления воздуха: 40.
000-90.000 об / мин, инматносильная регулируемая
. мм, возможно больше
шпиндель шпиндельной бабки
скорость заготовки, регулируемая: 100 – 1.000 об/мин, бесступенчатая регулировка
вращение шпинделя шпиндельной бабки относительно шлифовального круга: 90°
spindle cone or inner taper of headstock spindle: MK 3
tailstock
inner cone of quill: MK 2
quill travel: 15 mm
table
largest наклон стола: 6° / 7°
наибольший угол конуса: 12° / 14°
скорость стола: 0,025 – 1,0 м/мин
грубое перемещение маховиком: 1 оборот 2,5 мм
точный ход маховиком: 1 оборот 0,176 мм
общая подключенная нагрузка: ок.
3 кВт
вес: ок. 1,900 кг
Место для стояния: Ш 1,30 x Г 2,00 x В 1,60 м
Цвет: синий / серо-белый / красный
Особенности 3 Внутреннее шлифование 9003
только ПРАВО/ЛЕВО и ПРАВО/только ЛЕВО
, Ø 4 – 30 мм (не используется)
- Если год постройки отмечен «*», это информация, переданная нам предыдущим владельцем, или наша собственная оценка.
Ко всем ценам в вашем счете будет добавлен дополнительный налог в размере 19 % (нем. «Mehrwertsteuer/Mwst.»). Покупатели из других стран будут платить чистую цену без дополнительного налога, если они предоставят нам свой идентификационный номер.
Все цены указаны на условиях самовывоза, без упаковки и доставки. Машина будет загружена на грузовик бесплатно при условии, что вы заберете ее на нашем складе.
Расходы по упаковке и доставке несет покупатель. Упаковка производится только после того, как покупатель подписал договор купли-продажи.
Внимание – Важно!!!
Если вы хотите, чтобы мы облегчили доставку с помощью внешнего подрядчика, это будет сделано от имени покупателя и оплачено им. Мы не несем ответственности за повреждения при транспортировке или разгрузке. Покупая у нас, вы автоматически соглашаетесь с этими условиями.
Вся информация и технические данные на этом веб-сайте не являются обязательными, за исключением ошибок. Все продажи регулируются нашими Условиями использования, которые вы можете найти здесь (только на немецком языке).
Распечатать предложение
S31 | UNITED GRINDING
Универсальный для больших задач.
К брошюре
- UNITED GRINDING Северная Америка | Прецизионные шлифовальные станки с ЧПУ
- Товары и услуги
- Все продукты
- S31
- КОМПАКТНАЯ ЛИНИЯ
- ВЕРТОЛЕТ 3D
- HELICHECK РАСШИРЕННЫЙ
- ХЕЛИЧЕК НАНО
- ХЕЛИЧЕК ПЛЮС
- HELICHECK PLUS ДЛИННЫЙ
- ХЕЛИЧЕК ПРО
- HELICHECK PRO ДЛИННЫЙ
- ЭВОЛЮЦИЯ HELITRONIC DIAMOND
- ХЕЛИТРОНИК G 200
- ХЕЛИТРОНИК МИКРО
- ХЕЛИТРОНИК МИНИ ПЛЮС
- ХЕЛИТРОНИК СИЛА 400
- HELITRONIC POWER DIAMOND 400
- ХЕЛИТРОНИК РАПТОР
- HELITRONIC RAPTOR DIAMOND
- ХЕЛИТРОНИК ВИЗИОН 400 л
- ХЕЛИТРОНИК ВИЗИОН 700 л
- HELITRONIC VISION DIAMOND 400 л
- УДАР 4530 Принтер LPBF
- J600
- ТОЧНОСТЬ ЛАЗЕРНОЙ ЛИНИИ
- ЛАЗЕРНАЯ ЛИНИЯ УЛЬТРА
- МФУ
- МФУ 100
- МФУ 30
- МФУ 50
- МФУ 51
- МГК ФТ
- МГЦ РХ
- МГК РВ
- МГК СТ
- МГК Специальный
- ПЛАНОМАТ HP
- ПЛАНОМАТ ХТ
- ПЛАНОМАТ XT Essential
- ПРОФИМАТ МС
- ПРОФИМАТ МТ
- ПРОФИМАТ РТ
- ПРОФИМАТ ХТ
- ПРОКОС ХТ
- S100
- S11
- S110
- S121
- S121 Радиус
- S122
- S131
- S131 Радиус
- S141
- S141 Радиус
- S151
- S20
- S22
- S30
- S31
- S33
- S36
- S41
- фаворит
- любимыйЧПУ
Контакт
Основные данные
Станок S31 представляет собой круглошлифовальный станок для обработки мелких и крупных деталей в единичном, мелкосерийном и крупносерийном производстве. Он имеет расстояние между центрами 400 мм (15,7″) / 650 мм (25,6″) / 1000 мм (40″) / 1600 мм (63″) и высоту центра 175 мм (6,9″). Он может обрабатывать заготовки с максимальным вес 150 кг (330 фунтов)
Благодаря модульной системе с возможностью модернизации станок S31 можно адаптировать в соответствии с вашими точными требованиями Поворотная шлифовальная головка позволяет выполнять внешнее, внутреннее и торцевое шлифование заготовок за один зажим – с высоким разрешением ось B 0,00005°.Основой является станина из массива Granitan® S103.
Изображения
Заготовки ОСНОВНОЙ. Панель StuderGuide® в продольных и поперечных направляющих Универсальная рабочая головка патрон рабочей головки Ось C для профильного и резьбового шлифования Задняя бабка Синхронная задняя бабка Вращательная повязка Алмазный держатель за задней бабкой STUDER easyLoadОборудование / Программное обеспечение
Оборудование:
- Револьверная головка с опцией:
– Бесступенчатая ось B
– Ось B с зубчатым венцом 1° - Шлифовальные шпиндели с частотным приводом для наружного и внутреннего шлифования
- Ось C для рабочей головки для фасонного и резьбового шлифования
- C. O.R.E. Панель
- Инструментальный стол со встроенным двойным Т-образным пазом для приспособлений для правки
- Полный корпус с двумя раздвижными дверями
- Основание машины для минерального литья Granitan® S103
Программное обеспечение:
- C.O.R.E. ОС Операционная система
- Очень простое программирование благодаря Studer-Pictogramming
- Сокращение времени настройки и сброса с помощью STUDER QuickSet
- Высокоскоростная обработка (HSM) для эффективного и высокоточного шлифования профилей
- Стандартизированные интерфейсы для загрузчика и периферийных устройств
- Гибкое расширение со встроенными программными модулями
- ПО для программирования StuderWIN (опция) для создания программ шлифования и правки на внешнем ПК
Линейные оси
Макс. Путешествие Х 370 мм
Макс. Скорость движения Х 15 000 мм/мин
Макс. Путешествие Z 500 мм
Макс. Скорость перемещения Z 20 000 мм/мин
Привод шпинделя
Макс. Мощность шпинделя 11,5 кВт
Макс. Количество оборотов 3200 об/мин
Макс. Диаметр шлифовального круга 508 мм
Макс. Ширина шлифовального круга 80 мм
Поворотные оси
Поворотный диапазон B 255°
Диапазон поворота C ∞ °
Данные заготовки
Длина заготовки 400 мм
Диаметр заготовки 349 мм
Макс. Вес заготовки 150 кг
Расстояние между центрами 400 мм
Центральная высота 175 мм
Линейные оси
Макс. Путешествие Х 370 мм
Макс. Скорость движения Х 15 000 мм/мин
Макс. Путешествие Z 800 мм
Макс. Скорость перемещения Z 20 000 мм/мин
Привод шпинделя
Макс. Мощность шпинделя 11,5 кВт
Макс. Количество оборотов 3200 об/мин
Макс. Диаметр шлифовального круга 508 мм
Макс. Ширина шлифовального круга 80 мм
Поворотные оси
Поворотный диапазон B 255 °
Диапазон поворота C ∞ °
Данные заготовки
Длина заготовки 650 мм
Диаметр заготовки 349 мм
Макс. Вес заготовки 150 кг
Расстояние между центрами 650 мм
Центральная высота 175 мм
Линейные оси
Макс. Путешествие Х 370 мм
Макс. Скорость движения Х 15 000 мм/мин
Макс. Путешествие Z 1’150 мм
Макс. Скорость перемещения Z 20 000 мм/мин
Привод шпинделя
Макс. Мощность шпинделя 11,5 кВт
Макс. Количество оборотов 3200 об/мин
Макс. Диаметр шлифовального круга 508 мм
Макс. Ширина шлифовального круга 80 мм
Поворотные оси
Поворотный диапазон B 255 °
Диапазон поворота C ∞ °
Данные заготовки
Длина заготовки 1000 мм
Диаметр заготовки 349 мм
Макс. Вес заготовки 150 кг
Расстояние между центрами 1000 мм
Высота центра 175 мм
Линейные оси
Макс. Путешествие Х 370 мм
Макс. Скорость движения Х 15 000 мм/мин
Макс. Путешествие Z 1750 мм
Макс. Скорость перемещения Z 20 000 мм/мин
Привод шпинделя
Макс. Мощность шпинделя 11,5 кВт
Макс. Количество оборотов 3200 об/мин
Макс. Диаметр шлифовального круга 508 мм
Макс. Ширина шлифовального круга 80 мм
Поворотные оси
Поворотный диапазон B 255 °
Диапазон поворота C ∞ °
Данные заготовки
Длина заготовки 1600 мм
Диаметр заготовки 349 мм
Макс. Вес заготовки 150 кг
Расстояние между центрами 1600 мм
Центральная высота 175 мм
Загрузки
pdf, 8 МБ
Брошюра о продукте S31
S31 — универсальный инструмент для решения больших задач.
Скачать
pdf, 615 КБ
StuderControl
Автоматические контрольные измерения непосредственно на станке
Скачать
pdf, 553 КБ
Синхронная задняя бабка
Большая гибкость, большая производительность благодаря синхронизированному приводу задней бабки
Скачать
pdf, 429 КБ
STUDER uniLoad
Для универсальных внешнешлифовальных станков
Скачать
pdf, 294 КБ
LaserControl™
Интегрированная в машину лазерная измерительная технология
Скачать
pdf, 290 КБ
STUDER easyload
Для наружных и универсальных круглошлифовальных станков
Скачать
pdf, 1 МБ
STUDER easyLoad NC
Для наружных и универсальных круглошлифовальных станков
Скачать
pdf, 541 КБ
Башмаковое шлифование
Высочайшая точность для тонкостенных заготовок
Скачать
Видео
S33
S33 — это универсальный круглошлифовальный станок с ЧПУ для обработки как мелких, так и крупных деталей. Он имеет расстояние между центрами 400 мм (15,7″) / 650 мм (25,6″) / 1000 мм (40″) / 1600 мм (63″) и высоту центра 175 мм (6,9″). Он может обрабатывать заготовки с максимальным вес 150 кг (330 фунтов).
S41
S41 — универсальный круглошлифовальный станок с ЧПУ для крупногабаритных заготовок. Расстояние между центрами составляет 1000 мм (40 дюймов) / 1600 мм (63 дюйма), а высота центров — 225 мм (8,8 дюйма) / 275 мм (10,8 дюйма). Он может обрабатывать заготовки с максимальным весом 250 кг (550 фунтов).
фаворит
Фаворитом является универсальный круглошлифовальный станок с ЧПУ для коротких и длинных заготовок. Он имеет расстояние между центрами 400 мм (15,7″) / 650 мм (25,6″) / 1000 мм (40″) / 1600 мм (63″) и высоту центра 175 мм (6,9″). Он может обрабатывать заготовки с максимальным вес 150 кг.
любимыйЧПУ
ФаворитЧПУ — универсальный круглошлифовальный станок для заготовок среднего размера. Он имеет расстояние между центрами 650 мм (25,6 дюйма) / 1000 мм (40 дюймов) и высоту центра 175 мм (6,8 дюйма).
