3У10Мсф1 цена: Круглошлифовальный станок 3U10MSF1 (3У10МСФ1) купить по выгодной цене. Продажа станков 3U10MSF1 с доставкой в Москве, по всей России и СНГ
alexxlab | 27.02.1996 | 0 | Разное

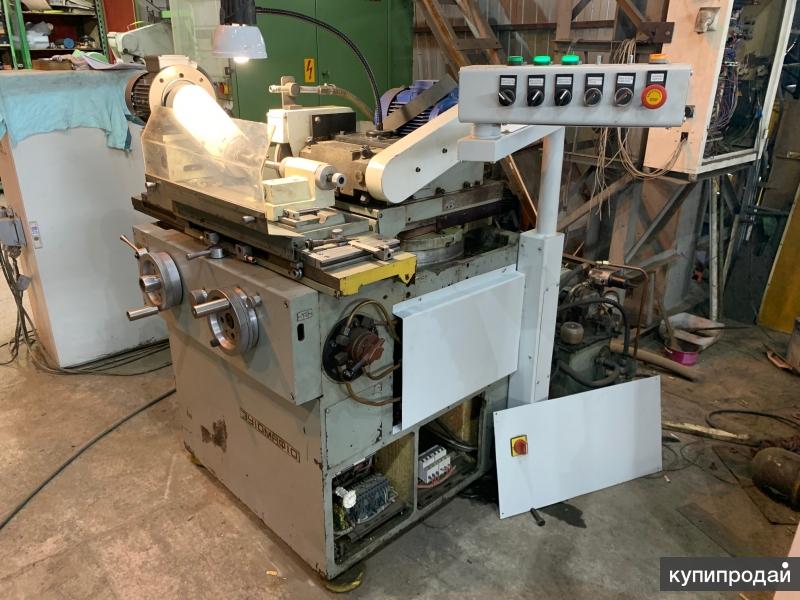

Круглошлифовальный универсальной станок (полуавтомат) VINGRIAI 3U10MSF1-350 – цена, отзывы, характеристики с фото, инструкция, видео
Круглошлифовальный универсальной станок (полуавтомат) VINGRIAI 3U10MSF1-350 (класс точности «С» по ГОСТ 8-82) предназначен для наружного и внутреннего шлифования цилиндрических, конических и торцевых поверхностей деталей при их установке в центрах, патроне, цангах и на планшайбе.
Обработка деталей производится продольным или врезным шлифованием в ручном или полуавтоматическом режимах с управлением от надежной одно координатной системы “HEIDENHAI” ND-287B и линейного датчика LS-486C управляющей подачей шлифовальной бабкой станка, а также контроллер S7-200 фирмы “SIEMENS”, частотные привода и двигателя “LENZE”, которые дают возможности регулирования в широком диапазоне подачи шлифовальной бабки, перемещения стола и частоты вращения обрабатываемой детали. Для внутреннего шлифования используется пневмошпиндель с регулируемой частотой вращения 40000…90000 об/мин.
По отдельному заказу для показания продольного перемещения стола на станок может устанавливаться линейный датчик LS-486C (циклом обработки не управляет).
Простота обслуживания и наладки станка 3U10MSF1-350 гарантирует Вам достаточно высокую производительность и высокую точности обработки.
Особенности 3U10MSF1-350:
- Наличие автоматизированного цикла шлифования с управлением от специального командоаппарата;
- Бесступенчатое регулирование в широком диапазоне скоростей стола и подачи шлифовальной бабки, также частоты вращения бабки изделия и внутришлифовального шпинделя;
- Простота обслуживания и наладки гарантирует вам достаточно высокую производительность и достичь особо высокой точности обработки.
Комплект поставки станка
- Панель програмирования E82ZBC
- Съёмник
- Приспособление для правки откидное (на станке)
- Центр
- Оправка балансировочная
- Наладка для патрона
- Съёмник для центров
- Хомутик ГОСТ 16488-70
- Ключ
- Виброопора ОВ-31 ТУ2-053-1656-83
Дополнительная комплектация
- Приспособление для внутренней шлифовки
- Наладка с планшайбой
- Люнет открытый
- Люнет закрытый
- Установка прибора активного контроля
- Комплект фланцев шлифкруга
- Наладка с цангами
- Приспособление правки по радиусу
- Приспособление для правки откидное
- Приспособление для правки поворотное
- Приспособление для балансировки круга
- Индикация продольного перемещения стола ( вторая ось)
| Характеристика | 3U10MSF1-250 | 3U10MSF1-350 |
|---|---|---|
| Наибольший диаметр устанавливаемой детали, мм | 100 | 100 |
| Наибольшая длина устанавливаемой детали, мм | 250 | 350 |
| Наибольший диаметр шлифуемой наружной поверхности, мм | 100 | 100 |
| Наибольшая длина наружного шлифования, мм | 225 | 310 |
| Рекомендуемый диапазон диаметров шлифуемых отверстий | 3-40 | 3-40 |
| Наибольшая длина шлифуемого отверстия, мм | 50 | 50 |
| Высота центров над столом, мм | 80 | 80 |
| Масса 3U10MSF1-350 устанавливаемой заготовки не более, кг | 10 | 10 |
| Мощность электродвигателя привода шлифовального круга, кВт | 2,2 | 2,2 |
| Отклонение от круглости в центрах, мкм | 0,4 | 0,4 |
| Отклонение от круглости в патроне, мкм | 0,6 | 0,6 |
| Отклонение от прямолинейности образца, мкм | 1,0 | 1,0 |
| Шероховатость наружной поверхности, Ra | 0,04 | 0,04 |
| Шероховатость внутренней поверхности, Ra | 0,08 | 0,08 |
| Шероховатость торцевой поверхности, Ra | 0,16 | 0,16 |
| Масса 3U10MSF1-350 , кг | 1900 | 2050 |
| Длина станка, мм | 1890 | 1890 |
| Ширина станка, мм | 1640 | 1640 |
| Высота станка, мм | 1740 | 1740 |
Комментарии и вопросы:
Комментариев пока нет, но ваш может быть первым.
Разметить комментарий или вопрос
Отзывы о VINGRIAI 3U10MSF1-350:
Отзывов пока нет, но ваш может быть первым.Оставить отзыв
Круглошлифовальный универсальной станок (полуавтомат) VINGRIAI 3U10MSF1-250 – цена, отзывы, характеристики с фото, инструкция, видео
Круглошлифовальный универсальной станок (полуавтомат) VINGRIAI 3U10MSF1-250 (класс точности «С» по ГОСТ 8-82) предназначен для наружного и внутреннего шлифования цилиндрических, конических и торцевых поверхностей деталей при их установке в центрах, патроне, цангах и на планшайбе.
Обработка деталей производится продольным или врезным шлифованием в ручном или полуавтоматическом режимах с управлением от надежной одно координатной системы “HEIDENHAI” ND-287B и линейного датчика LS-486C управляющей подачей шлифовальной бабкой станка, а также контроллер S7-200 фирмы “SIEMENS”, частотные привода и двигателя “LENZE”, которые дают возможности регулирования в широком диапазоне подачи шлифовальной бабки, перемещения стола и частоты вращения обрабатываемой детали.
По отдельному заказу для показания продольного перемещения стола на станок может устанавливаться линейный датчик LS-486C (циклом обработки не управляет).
Простота обслуживания и наладки станка 3U10MSF1-250 гарантирует Вам достаточно высокую производительность и высокую точности обработки.
Особенности 3U10MSF1-250:
- Наличие автоматизированного цикла шлифования с управлением от специального командоаппарата;
- Бесступенчатое регулирование в широком диапазоне скоростей стола и подачи шлифовальной бабки, также частоты вращения бабки изделия и внутришлифовального шпинделя;
- Простота обслуживания и наладки гарантирует вам достаточно высокую производительность и достичь особо высокой точности обработки.
Комплект поставки станка
- Панель програмирования E82ZBC
- Съёмник
- Приспособление для правки откидное (на станке)
- Центр
- Оправка балансировочная
- Наладка для патрона
- Съёмник для центров
- Хомутик ГОСТ 16488-70
- Ключ
- Виброопора ОВ-31 ТУ2-053-1656-83
Комплектация за отдельную плату
- Приспособление для внутренней шлифовки
- Наладка с планшайбой
- Люнет открытый
- Люнет закрытый
- Установка прибора активного контроля
- Комплект фланцев шлифкруга
- Наладка с цангами
- Приспособление правки по радиусу
- Приспособление для правки откидное
- Приспособление для правки поворотное
- Приспособление для балансировки круга
- Индикация продольного перемещения стола ( вторая ось)
Сравнительная техническая характеристика круглошлифовального станка VINGRIAI 3U10MSF1-250
| Характеристика | 3U10MSF1-250 | 3U10MSF1-350 |
|---|---|---|
| Наибольший диаметр устанавливаемой детали, мм | 100 | 100 |
| Наибольшая длина устанавливаемой детали, мм | 250 | 350 |
| Наибольший диаметр шлифуемой наружной поверхности, мм | 100 | 100 |
| Наибольшая длина наружного шлифования, мм | 225 | |
| Рекомендуемый диапазон диаметров шлифуемых отверстий | 3-40 | 3-40 |
| Наибольшая длина шлифуемого отверстия, мм | 50 | 50 |
| Высота центров над столом, мм | 80 | 80 |
| Масса 3U10MSF1-250 устанавливаемой заготовки не более, кг | 10 | 10 |
| Мощность электродвигателя привода шлифовального круга, кВт | 2,2 | 2,2 |
| Отклонение от круглости в центрах, мкм | 0,4 | 0,4 |
| Отклонение от круглости в патроне, мкм | 0,6 | 0,6 |
| Отклонение от прямолинейности образца, мкм | 1,0 | 1,0 |
| Шероховатость наружной поверхности, Ra | 0,04 | 0,04 |
| Шероховатость внутренней поверхности, Ra | 0,08 | 0,08 |
| Шероховатость торцевой поверхности, Ra | 0,16 | 0,16 |
| Масса 3U10MSF1-250 , кг | 1900 | 2050 |
| Длина станка, мм | 1890 | 1890 |
| Ширина станка, мм | 1640 | 1640 |
| Высота станка, мм | 1740 | 1740 |
