3У12АФ11 станок круглошлифовальный особо высокой точности. Паспорт, схемы, характеристики, описание

Сведения о производителе круглошлифовального станка 3У12АФ11

Производитель универсального круглошлифовального станка 3У12АФ11 – Вильнюсский завод шлифовальных станков.

Разработчик станка 3У12АФ11 Ленинградское СКБ шлифовального оборудования, г Ленинград, 1980 год.

Станки, выпускаемые Вильнюсским заводом шлифовальных станков

  • 3Б12 – станок круглошлифовальный универсальный Ø 200 х 500
  • 3А153У – станок круглошлифовальный универсальный Ø 140 х 500
  • 3Б153 – станок круглошлифовальный универсальный Ø 140 х 500
  • 3В10 – станок круглошлифовальный особо высокой точности Ø 100 х 160
  • 3Е12 – станок круглошлифовальный универсальный Ø 200 х 500
  • 3М153 – станок круглошлифовальный универсальный Ø 140 х 500
  • 3У10А – станок круглошлифовальный особо высокой точности Ø 100 х 160
  • 3У12АФ11 – станок круглошлифовальный особо высокой точности с УЦИ Ø 200 х 500

3У12АФ11 (3U12AF11) станок круглошлифовальный особо высокой точности.

Назначение и область применения

Универсальный круглошлифовальный станок полуавтомат 3У12АФ11, 3U12AF11 предназначен для шлифования ннаружных и внутренних цилиндрических, конических и торцовых поверхностей при установке деталей в центрах, кулачковом патроне, на планшайбе или цангах в условиях мелкосерийного и серийного производства..

Обработка изделий на станке 3У12АФ11 производится продольным или врезным шлифованием в полуавтоматическом цикле с управлением от устройства цифровой индикации (УЦИ) или прибора активного контроля (ПАК), поставляемого по заказу, а также с ручным управлением.

ПАК позволяет осуществлять шлифование вала с целью обеспечения заданного зазора (натяга) в паре с сопрягаемой деталью.

В полуавтоматическом цикле окончательный размер обеспечивается УЦИ или ПАК, а при ручном управлении жестким упором или визуальным контролем по табло УЦИ.

Круглошлифовальный станок 3У12АФ11 имеет поворотный верхний стол и поворотную шлифовальную бабку. Это дает возможность шлифовать не только цилиндрические, но и пологие конические поверхности. Индикаторное приспособление, облегчает точный отсчет угла поворота стола при шлифовании конусов.

Управление станком — однорукояточное. При помощи рукоятки управления включаются быстрый подвод-отвод шлифовальной бабки, врезная подача, включение и выключение вращения изделия и подачи СОЖ, включение хода стола и разгрузка насоса (в перерывах между обработкой деталей).

На станке 3У12АФ11 можно выполнять следующие виды обработки:

  • продольное и врезное шлифования при ручном управлении до упора или с прибором активного контроля в полуавтоматическом цикле;
  • продольное шлифование до упора с поперечной автоматической периодической подачей, осуществляющейся при реверсе стола;
  • шлифование торцевых поверхностей периферией круга.

Схема режимов работы станка шлифовального станка 3у12аф11

Схема режимов работы станка станка 3У12АФ11. Смотреть в увеличенном масштабе

Станок 3У12АФ11 укомплектован магнитным сепаратором для очистки охлаждающей жидкости.

Класс точности полуавтомата А.


Технические характеристики круглошлифовального станка 3У12АФ11 (3u12af11)

Станок разработан в 1982 году.

Разработчик: Ленинградское СКБ прецизионного станкостроения, СКБ ПС, г Ленинград.

Изготовитель: Вильнюсский завод шлифовальных станков, г Вильнюс.

Основные параметры и размеры по ГОСТ 11654.


Модификации круглошлифовального станка 3У12АФ11

  • 3У12А – станок круглошлифовальный особо высокой точности
  • 3У12В – станок круглошлифовальный высокой точности
  • 3У12УА – станок круглошлифовальный универсальный особо высокой точности
  • 3У12УВ – станок круглошлифовальный универсальный высокой точности
  • 3У12УС – станок круглошлифовальный универсальный особо точный
  • 3У12АФ11 – станок круглошлифовальный особо высокой точности с УЦИ
  • 3У12ВФ11 – станок круглошлифовальный высокой точности с УЦИ
  • 3У12СФ1 – станок круглошлифовальный особо точный с УЦИ
  • 3У120А – станок круглошлифовальный особо высокой точности с двойным поворотом шлифовальной бабки
  • 3У120В – станок круглошлифовальный высокой точности с двойным поворотом шлифовальной бабки

Габарит рабочего пространства шлифовального станка 3У12АФ11

Габарит рабочего пространства шлифовального станка 3У12АФ11


Присоединительные и посадочные базы круглошлифовального станка 3У12АФ11

Присоединительные и посадочные базы шлифовального станка 3У12АФ11

Присоединительные и посадочные базы шлифовального станка 3У12АФ11

Присоединительные и посадочные базы шлифовального станка 3У12АФ11


Общий вид круглошлифовального станка 3У12АФ11

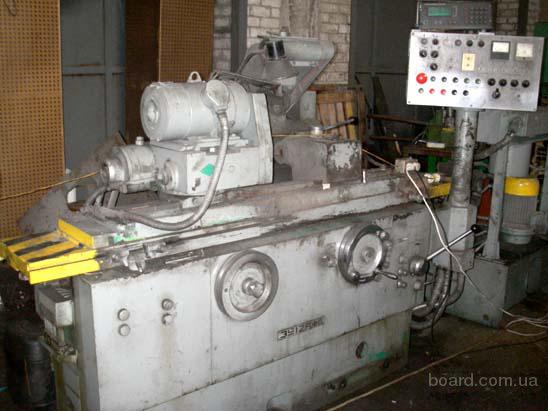

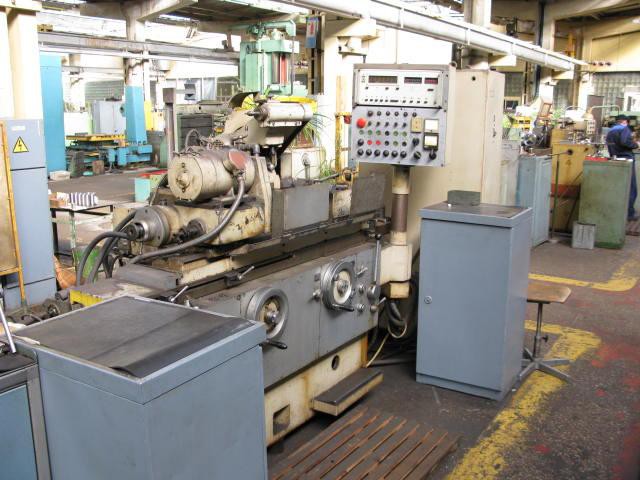

Фото шлифовального станка 3у12аф11

Фото шлифовального станка 3у12аф11

Фото шлифовального станка 3у12аф11

Фото шлифовального станка 3у12аф11


Установочный чертеж круглошлифовального станка 3У12АФ11

Установочный чертеж шлифовального станка 3У12АФ11

Установочный чертеж круглошлифовального станка 3У12АФ11. Смотреть в увеличенном масштабе

Читайте также: Заводы производители шлифовальных станков



3У12АФ11 станок круглошлифовальный универсальный. Видеоролик.

Технические характеристики станка 3У12АФ11

Наименование параметра3Б123У12АФ113У12ВФ11
Основные параметры
Класс точности по ГОСТ 8-82ПАВ
Наибольший диаметр обрабатываемого изделия, мм200200200
Наибольшая длина обрабатываемого изделия (РМЦ), мм500500500
Наименьший и наибольший диаметр шлифования, мм8..200
Рекомендуемый диаметр шлифования, мм20. .6020..60
Наибольшая длина шлифования, мм450450450
Наибольшая длина внутреннего шлифования, мм7575
Рекомендуемый диапазон диаметров шлифуемых отверстий, мм13..5015..50
Наибольшая рекомендуемая масса изделия, кг15
Наименьший и наибольший диаметр шлифуемого отверстия, мм25..50
Расстояние от оси шпинделя передней бабки до зеркала стола – высота центров, мм120125
Высота центров над столом, мм125 ±2
Расстояние от подошвы станка до оси изделия, мм109010951095
Точность
Постоянство диаметра в продольном сечении, мм0,003
Круглость, мм0,0006
Стол станка
Наибольшее продольное перемещение стола механическое / ручное, мм500 / 550500 / 500500 / 500
Наименьший ход стола между упорами, мм4
Ручное замедленное/ ускоренное перемещения стола за один оборот маховика, мм1,59 / 31,91,2 / 14,271,2 / 14,27
Скорость перемещения стола от гидросистемы (регулирование Б/с), м/мин0,1. .50,03..5,00,03..5,0
Наибольший угол поворота верхнего стола по часовой / против часовой стрелки, град6° / 7°8,5° / 8,5°8,5° / 8,5°
Шлифовальная бабка
Наибольшее перемещение шлифовальной бабки по винту подачи, мм110100100
Перемещение шлифовальной бабки относительно верхних салазок, мм180
Перемещение шлифовальной бабки во время быстрого подвода, мм405555
Время быстрого установочного перемещения (подвода и отвода) шлифовальной бабки, с34
Точность повторного быстрого установочного подвода шлифовальной бабки, мм0,001
Угол поворота шлифовальной бабки, град±30°±30°±30°
Угол поворота шлифовальния, град90°90°
Шлифовальный круг по ГОСТ 2424-67200.
.300 х 40 х 127
300..400 х 40 х 203300..400 х 50 х 203
Диаметр конца шлифовального шпинделя по ГОСТ 2323-67 (конусность 1:5), ммØ 50Ø 65Ø 65
Частота вращения шпинделя наружного шлифования, об/мин22502390, 2000, 16702390, 2000, 1670
Скорость шлифовального круга (устанавливается сменными шкивами) – изношенного / неизношенного, м/с27 / 3537,5; 31,5; 26,25 / 50; 42; 3537,5; 31,5; 26,25 / 50; 42; 35
Механизм подачи шлифовальной бабки
Величина хода автоматической импульсной подачи на диаметр (регулирование бесступенчатое) – периодическая подача с реверсированием стола, мм0,002..0,024
12 подач
0,002..0,060,001..0,05
Скорость врезной подачи (регулирование бесступенчатое), мм/мин0,03. .150,025..15
Скорость реверса врезной подачи, мм/мин на радиус1515
Величина перемещения шлифовальной бабки на одно деление лимба, мм на радиус0,0020,002
Величина перемещения шлифовальной бабки за один оборот маховика, мм на радиус0,50,250,25
Величина ручной толчковой подачи шлифовальной бабки, мм на радиус0,00050,0005
Величина хода автоматической подачи шлифовальной бабки, соответствующей наибольшему припуску, мм на диаметр не более1,01,5
Скорость быстрого установочного перемещения шлифовальной бабки, м/мин на радиус 1,20,140,15
Скорость быстрого перегона шлифовальной бабки (для исполнения с перегоном), мм/мин0,14
Приспособление для внутреннего шлифования
Диаметр внутришлифовальной головки, мм17 х 20 х 6
30 х 25 х 10
40 х 32 х 16
Ø 13. .40Ø 13..40
Число оборотов внутришлифовального шпинделя167501600022000
Передняя бабка (бабка изделия)
Частота вращения изделия (бесступенчатое регулирование), об/мин78..78055..90055..900
Угол поворота в сторону шлифовального круга (по часовой стрелке), град90°90°90°
Угол поворота в сторону от шлифовального круга (против часовой стрелки), град30°30°30°
Конус шпинделя передней бабки по ГОСТ 2847-67Морзе 3Морзе 4Морзе 4
Задняя бабка
Величина отвода пиноли задней бабки от руки, мм253030
Конус шпинделя пиноли задней бабки по ГОСТ 2847-67Морзе 3Морзе 4Морзе 4
Привод и электрооборудование станка
Количество электродвигателей на станке71110
Электродвигатель шпинделя шлифовальной бабки, кВт (об/мин)3,0 (2М)4,05,5 (3000)
Электродвигатель внутришлифовального шпинделя, кВт (об/мин)1,1 (7М)1,11,1 (3000)
Электродвигатель привода изделия, кВт (об/мин)1,0 (1М)0,850,75 (2200)
Электродвигатель привода подачи, кВт (об/мин)0,370,37 (3000)
Электродвигатель насоса гидросистемы, кВт (об/мин)1,0 (3М)3,03,0 (1000)
Электродвигатель насоса системы смазки шпинделя, кВт (об/мин)0,27 (4М)0,270,27 (1500)
Электродвигатель насоса системы охлаждения СОЖ, кВт0,150,12 (3000)0,12 (3000)
Электродвигатель магнитного сепаратора, кВт0,150,120,08 (1500)
Электродвигатель привода перегона стола, кВт0,25
Электродвигатель вентилятора охлаждения смазки шпинделя круга и шпинделя бабки изделия, кВт0,120,12 (3000)
Электродвигатель привода транспортера фильтра, кВт0,080,08 (1500)
Общая мощность всех электродвигателей, кВт11,4
Габаритные размеры и масса станка
Габаритные размеры станка (длина х ширина х высота), мм2600 х 1750 х 17502260 х 1780 х 16802260 х 1780 х 1680
Масса станка с электрооборудованием и охлаждением, кг300042004200

    Список литературы:

  1. Альперович Т. А., Константинов К.Н., Шапиро А.Я. Конструкция шлифовальных станков, 1989
  2. Альперович Т.А., Константинов К.Н., Шапиро А.Я. Наладка и эксплуатация шлифовальных станков, 1989
  3. Дибнер Л.Г., Цофин Э.Е. Заточные автоматы и полуавтоматы, 1978
  4. Генис Б.М., Доктор Л.Ш., Терган В.С. Шлифование на круглошлифовальных станках, 1965
  5. Кащук В.А., Верещагин А.Б. Справочник шлифовщика, 1988
  6. Куликов С.И. Хонингование, 1973
  7. Лисовой А.И. Устройство, наладка и эксплуатация металлорежущих станков, 1971
  8. Лоскутов В.В. Шлифовальные станки, 1988
  9. Лурье Г.Б. Шлифовальные станки и их наладка,1972
  10. Лурье Г.Б. Устройство шлифовальных станков,1983
  11. Меницкий И.Д. Универсально-заточные станки ,1968
  12. Муцянко В.И. Братчиков А. Я. Бесцентровое шлифование, 1986
  13. Наерман М.С., Наерман Я.М. Руководство для подготовки шлифовщиков. Учебное пособие для ПТУ, 1989
  14. Попов С.А. Шлифовальные работы, 1987
  15. Терган В.С. Шлифование на круглошлифовальных станках, 1972
  16. Шамов Б.П. Типы и конструкции основных узлов шлифовальных станков, 1965

Связанные ссылки. Дополнительная информация


Продукция

Заказать

Новости


Круглошлифовальный станок 3У12АФ11 – Поставки станков

Круглошлифовальный станок модели 3У12АФ11 особо высокой точности обрабатывает цилиндрические, конические и торцовые поверхности деталей  по наружному или внутреннему контуру. Применяется в основном в единичном и мелкосерийном производстве, а так же в ремонтных цехах. Заготовка зажимается в неподвижных центрах, трехкулачковом патроне или цанге и шлифуется алмазным или абразивным кругом.

Станок 3У12АФ11 комплектуется устройством цифровой индикации (УЦИ) и является современной модификацией моделей 3Б12, 3К12.

Исполнение по классу точности:

  • 3У12А – особовысокой точности,
  • 3У12В – высокой точности,
  • 3У12С – особоточный,
  • 3У12АФ11 – особовысокой точности с УЦИ,
  • 3У12ВФ11 – высокой точности с УЦИ,
  • 3У12СФ11 – особоточный с УЦИ.

Особенности конструкции станка

  • возможность вести работу врезным и продольным шлифованием в автоматическом и ручном режиме
  • стол с функцией поворота обеспечивает обработку конусов
  • система очистки охлаждающей жидкости и масла от примесей и загрязнений
  • бесступенчатое регулирование подач и скоростей вращения изделия
  • для внутреннего шлифования комплектуется внутришлифовальной головкой

Технические характеристики

Модель 3У12АФ11
Класс точности, ГОСТ 8-82 А
Наибольший диаметр шлифовки, мм 200
Наибольшая длина обработки, мм  500
Максимальная масса обрабатываемой детали, кг 50
Параметры шлифовального круга, мм  400 х 40 х 203
Скорость резания, м/сек  45
Число оборотов круга, об/мин  1720
Скорость движения шлифовальной бабки, м/сек 2,5
Перемещение врезанием, мм 150
Поворотный угол шлифовальной бабки, град 90
Количество оборотов изделия, об/мин  30-300
Внутренний конус шпинделя бабки изделия  Морзе 4
Поворот бабки изделия в прямом/обратном направлении, град 30 / 90
Диапазон скоростей хода стола, м/мин 0,1-3,5
Поворот стола в прямом/обратном направлении, град 6 / 7
Внутренний диаметр шлифовки наименьший/наибольший, мм 13 / 80
Наибольшая глубина отверстия, мм 125
Мощность главного двигателя, кВт
Габариты, мм  2510_1650_1400
Масса станка, кг  2500

Параметры точности:

  • наружной поверхности – 0,00016 мм
  • шлифовка в центрах – 0,001 мм
  • шлифовка в патроне – 0,0016 мм
  • постоянство диаметра продольное – 0,006 мм

Комплектация станка

Стандартная Опции
  • Механизм правки круга
  • Поводковые хомуты
  • Устройство для охлаждения
  • Центр
  • Комплект инструментов
  • Трехкулачковый патрон
  • Оправка балансировки
  • Руководство по эксплуатации
  • Приспособление для внутреннего шлифования
  • Устройство правки радиуса круга
  • Цанговый зажим
  • Балансировочное приспособление

Стоимость и условия поставки

Узнать интересующую информацию на круглошлифовальный станок модели 3У12АФ11 можно, позвонив по телефону +7(4852) 66-40-25 или направить запрос на электронную почту: Этот адрес электронной почты защищён от спам-ботов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
