40 х 13 сталь характеристики – Сталь 40Х13
alexxlab | 19.09.2019 | 0 | Разное
Сталь 40х13 для ножей — плюсы и минусы
Материал для ножей должен иметь определенные свойства. Быть достаточно мягким, чтобы заточить, твердым, чтобы при резании не затупился. Не ржаветь, противостоять перепадам температуры, достаточно безопасным для пищевой промышленности. Необходимые качества достигаются составом и обработкой. Популярный сплав для производства ножей нержавеющий 40Х13. Он применяется в быту, промышленности, у рыболовов, охотников. Эта сталь отличается от других — невысокой стоимостью и легкостью в обслуживании. Качество материала зависит от страны производителя, чистоты сплава.
Характеристики стали
Сталь — мартенситного класса, предназначена для деталей, работающих при температурном диапазоне до 450 градусов, а также в коррозионных средах. Относится к группе Х13. Отсутствие никеля уменьшает образование карбидов, что способствует стабильности механических свойств. Количественный состав дополнительных легирующих элементов одинаков по группе. Это позволяет иметь ряд механических и химических свойств в результате применения технологии термообработки:
- Коррозионная устойчивость.
- Жаропрочность.
- Жаростойкость.
- Износостойкость.
Стойкость к коррозии обеспечивает содержание мартенсита, карбидов и остаточного аустенита в закаленном состоянии микроструктуры. Отличается повышенной устойчивостью к вибрации и знакопеременным нагрузкам, которые возникают у изделий, работающих до температуры выше 300 градусов Цельсия.
Для материала такого класса получить сочетание прочности и твердости — не просто. Чем выше твердость, тем более хрупкие становятся детали, а при нагрузках на удар они будут склонны к образованию трещин.
Термическую обработку применяют в зависимости от условий работы изделия. Для валов и осей, работающих в условиях механического и коррозионного износа во влажной среде, применяют нормализацию с выдержкой и высоким отпуском. Для изделий, подвергающихся ударным нагрузкам при эксплуатации, применяют ступенчатую закалку с высоким отпуском, количество циклов зависит от требуемой твердости поверхности.
Показатель твердости поверхности для ножа 40-60 HRC. Рабочий диапазон 52-58 HRC. Сталь 40Х13 трудно поддается закалке. Но можно добиться 57 HRC. Состояние поставки обеспечивает твердость проката до 229 HB.
Хорошо подвергается горячей деформации — ковке при режиме медленного нагрева и охлаждения. Холодная деформация ограничена.
Сплав выпускается в горячекатаном виде. Бывает листовой, фасонный, сортовой прокат, калиброванный пруток, полоса, лента, проволока.
Аналоги стали и область применения
4Х13 — старое название. Существуют зарубежные аналоги, отличающиеся чистотой сплава, отсутствием или наличием примесей.
Зарубежные аналоги разных поставщиков: американские AISI420, японские SUS420J2, французские X40Cr14, английские 420S45, итальянские X40Cr14, испанские F.3404, китайские 4C13, польские 4h33, чешские 17024. Все аналоги имеют похожие характеристики.
Область применения:
- Мерительный инструмент.
- Режущий инструмент.
- Предметы домашнего обихода.
- Медицинские инструменты.
- Валы.
- Пружины.
- Подшипники.
- Мерительные приспособления для ковочного производства.
- Детали компрессорных установок.
- Режущие ножи аппаратов для горячей штамповки.
Преимущества применения стали
Преимущества эксплуатации деталей из сплава 40Х13:
- Срок службы деталей из 40Х13 неограничен.
- Изделия показывают устойчивость к коррозии.
- Относительно невысокая стоимость сырья и готового изделия.
- Нож, изготовленный из этого материала, будет обладать достаточной гибкостью.
- Не требует регулярной заточки.
- Не тупится кромка при правильном применении.
Недостатки использования
К недостаткам деталей, изготовленных из 40Х13 можно отнести:
- Неустойчивость к агрессивным средам.
- Плохая свариваемость деталей.
- Для достижения необходимого показателя твердости необходимо применять многоступенчатую закалку с отпуском.
- Не использовать на твердой поверхности.
- Не рекомендовано хранить в сырых условиях, деталь подвергается точечной коррозии.
Появление коррозионных точек, из-за неправильного хранения, уберет повторная заточка, что относят к недостаткам и преимуществам стали.
Как изготовить нож из стали 40Х13
Технология изготовления ножа из стали 40Х13 такая же, как для других марок сталей. Если делать свой первый клинок, то сталь 40Х13 нужна, чтобы
Заготовка должна быть откована, желательно заданной конфигурации. Процесс ковки упрочняет структуру, что хорошо скажется на свойствах режущей части.
На поковку наносится шаблон будущего лезвия, вырезается по контуру. Резка производится только в отпущенном состоянии заготовки, с одновременным охлаждением. Нельзя допускать перегрева при резании.
Предварительно обрабатываются и затачиваются кромки, плоскость до нужных размеров, сверлятся отверстия в рукоятке для установки крепления штифтов. Производится термообработка (закалка, отпуск) для придания твердости и пластичности.
Заготовка шлифуется с обязательным охлаждением. Перегрев отпустит сталь, уменьшит прочность. Полируется до блеска.
Изготовленная деревянная ручка устанавливается на штифтах. Ее клеят на эпоксидный клей, шлифуют до гладкости, чтобы хорошо сидела в руке, обрабатывают маслом. Масло защищает от влажности, придает деревянной ручке красивый вид. Окончательная шлифовка режущей кромки лезвия. Удобный и практичный нож готов.
Вывод
Безопасная и широко применяемая сталь подходит для обычных кухонных ножей. Без них не обойтись в хозяйстве — простота ухода, легкость в заточке, нержавеющие свойства. Нарезка любых продуктов не составляет никакой трудности. Достаточная твердость тела ножа, острота кромки, не слишком широкий нож — позволит тонко нарезать любой продукт.
Широко применяется для повседневной жизни — нож на кухонном столе, скальпель в руках хирурга, измерительные приспособления, пружины, валы, изделия домашнего обихода, и промышленности.
Похожие записи
plusiminusi.ru
Закалка и отпуск стали 40Х13: технология, видео, фото
Технология закалки стали 40Х13
Нержавеющая сталь 40Х13, химический состав которой должен соответствовать требованиям ГОСТ 5632, производится в сортаменте катаных прутков и листов по ГОСТ 5949. Специфические особенности эксплуатации этой стали обуславливают повышенный уровень требований к качеству её термической обработки.
Закалка стали 40Х13Состав, свойства и применение
Сталь 40Х13 отличается повышенным содержанием хрома (от 12 до 14%), при минимально допустимом процентном содержании марганца (до 0,8%). Никель, обычно добавляемый в стали мартенситного класса, в данной стали отсутствует. Это уменьшает опасность образования карбидов по границам зёрен, и способствует стабильности механических характеристик.

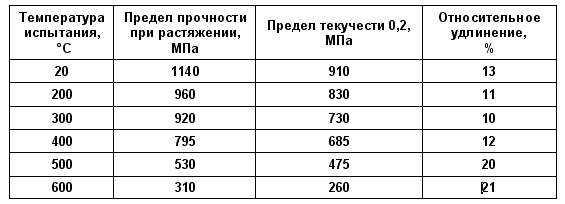

Приводимый далее комплекс механических свойств позволяет относить данный материал к сталям повышенной жаропрочности:
- при температуре в 200 °С постоянной эксплуатации изделий, изготовленных из стали 40Х13, предел временного сопротивления составляет не менее 960 МПа, при пределе текучести 830 МПа, и коэффициенте ударной вязкости 500 кДж/м2;
- при температуре в 400 °С постоянной эксплуатации изделий, изготовленных из стали 40Х13, предел временного сопротивления составляет не менее 795 МПа, при пределе текучести 685 МПа, и коэффициенте ударной вязкости 750 кДж/м2.
Технологические свойства 40Х13
Таким образом, эта сталь отличается повышенной стойкостью против вибраций и знакопеременных нагрузок, возникающих в узлах и деталях оборудования, эксплуатационные температуры которого превышают 300…350 °С. К числу таких деталей относятся мерительные приспособления, используемые в ковочно-штамповочном производстве, ответственные детали компрессорных установок, пружины, нагретые до 75 °С. Иногда из данного материала производят и деформирующие инструменты, например, отрезные ножи горячештамповочных автоматов.
Все перечисленные области применения требуют от материала повышенной прочности и твёрдости. Между тем относительно сталей мартенситного класса это сочетание получить довольно трудно, поскольку при повышенной твёрдости изделия становятся достаточно хрупкими, и при ударных нагрузках склонны к трещинообразованию.
Выбор оптимального режима термической обработки
В зависимости от конкретных производственных условий, сталь термически обрабатывают по двум вариантам:
- Нормализацией при температуре выдержки 1050…1100 °С, с последующим высоким отпуском с 600…650 °С. Нормализация стабилизирует структуру стали, снижает количество остаточного аустенита, и улучшает обрабатываемость на металлорежущих станках. Это позволяет использовать такую технологию термообработки для получения заготовок ступенчатых валов и осей, работающих преимущественно в средах с повышенной влажностью, а также в условиях коррозионно-механического износа.
- Ступенчатой закалки с высоким отпуском. Продолжительность и количество циклов закалки зависит от требуемой поверхностной твёрдости и конечной микроструктуры. Закалка стали 40Х13 по такому способу выполняется для изделий, которые в процессе своей эксплуатации периодически подвергаются ударным нагрузкам.
Температура заготовки в зависимости от цвета при нагреве
При выборе режима термообработки необходимо учитывать, что сталь 40Х13 штампуется при температурном интервале 950…1150 °С: именно в этом диапазоне материал обладает максимальной ковкостью.
Во всех случаях сталь перед обработкой подвергают отжигу. Это связано со следующими особенностями:
- наличием карбидов хрома, которые образуются в процессе горячей прокатки заготовок. Они сосредотачиваются на границах зёрен вокруг основной, более пластичной структуры;
- присутствием цементита, который по структуре и размерам зерна отличается от любого их карбидов хрома. Это вызывает остаточные напряжения растяжения, снижающие прочность;
- опасности избыточного количества остаточного аустенита, который также повышает твёрдость и снижает пластичность;
- склонности данной стали к деформационному упрочнению во время пластической деформации.
Опытным путём установлено, что для получения оптимальной макроструктуры режим отжига должен быть следующим: нагрев до 690…730 °С, с выдержкой до полного прогрева сечения детали и последующим охлаждением вместе с печью до 500…550 °С (далее – на воздухе). Конечная структура – зернистый перлит, которые положительно выделяется своей стабильностью, равновесностью и наличием мелкого зерна.
Технология термообработки
Нормализация стали 40Х13 применяется реже, в основном, после горячей штамповки/ковки, когда слиток или заготовка нагревались до максимально возможных температур. При длительном нагреве ускоряется рост зерна, что нежелательно с точки зрения трудоёмкости при окончательной обработке изделий. Нормализация, однако, необходима, если нормализованная и отпущенная деталь имеет сложную форму, с многочисленными перепадами в поперечных сечениях, а также при наличии острых углов и кромок.
Главная цель закалки — обеспечить достаточный процент мартенсита в стали. Такие требования выдвигаются, если деталь при эксплуатации будет испытывать значительные рабочие напряжения. Максимально достигаемая твёрдость после закалки – обычно 50…55 НRC. Обеспечивается это следующим режимом термобработки: закалкой с 1000…1050 °С в масло, с последующим низким — при 230…280 °С – отпуском.
В связи с низким температурным интервалом термообработки нагрев производят в печах скоростного нагрева, имеющих системы высокоточного автоматического контроля температуры.
Особые требования к соблюдению технологических режимов закалки стали 40Х13:
- Температура сред, используемых для охлаждения изделий после их закалки, должна быть на 50…75 °С ниже температуры окончания мартенситного превращения. Оно для рассматриваемой марки стали составляет 650…670 °С. В качестве таких сред используются масло, щёлочные или солевые расплавы. Например, соответствующими возможностями обладает расплав солей KNO3 и NaNO3 в соотношении 1:1. Масляные ванны менее предпочтительны, поскольку при длительных выдержках металл науглероживается. Это, хоть и повышает дополнительно твёрдость, но ухудшает обрабатываемость заготовок, особенно при точении и фрезеровании.
- Время выдержки изделий при закалке и последующем охлаждении составляет до нескольких часов. Такой длительный период выдержки обусловлен необходимостью создать условия для полного мартенситного превращения.
- Скорость дальнейшего (после отпуска) охлаждения закалённых заготовок особого значения не имеет, и определяется только производственными возможностями. При этом предпочтительнее охлаждать детали не в печи, а на открытом, но спокойном воздухе. В таких условиях мартенситное превращение протекает в полном объёме.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
stankiexpert.ru
Сталь для ножей и клинков марки 40Х13-Х12МФ1
Марка 40Х13-Х12МФ1 – композитная сталь, в состав которой входят компоненты из самого названия, поэтому, обсуждая характеристики этой стали в качестве материала для изготовления ножей, необходимо сначала описать свойства каждого компонента в отдельности.
Сталь марки 40Х13 в обиходе часто называют «медицинская» сталь, потому что из неё делают хирургические инструменты, в частности скальпели. В промышленности из стали марки 40Х13 изготавливают режущий инструмент, рессоры, подшипники, а также мерительный инструмент, так как эта сталь очень хорошо держит форму в значительном интервале температур.
Жаропрочная, износостойкая и коррозионно-стойкая сталь 40Х13 находит себе и более широкое применение, из неё получаются прекрасные клинки для бытовых, охотничьих ножей и разных категорий холодного оружия. Лезвия ножей из стали 40Х13 считаются относительно «мягкими», поэтому отлично поддаются заточке, но и держат её не слишком долго. При правильной закалке можно добиться и более высоких отметок твёрдости (~ 58HRC), но при этом сильно страдает пластичность стали.
Состав стали марки 40Х13:
|
C |
Si |
Mn |
Ni |
S |
P |
Cr |
Fe |
|
0.35-0.44% |
<0.6% |
<0.6% |
<0.6% |
<0.025% |
<0.03% |
12-14% |
основа |
Вторым компонентом композитной стали 40Х13-Х12МФ1 является Х12МФ1 – «штамповая» сталь. Хорошо сохраняет форму, достаточно пластичная, износостойкая и отлично закаливается при не очень сложном технологическом процессе до твёрдости 62-64 HRC. Для ножевой и вообще клинковой стали это очень большие величины, так как усложняется заточка ножа в бытовых условиях, лезвие становится хрупким, поэтому для достижения приемлемых характеристик промышленный отпуск стали Х12МФ1 в процессе закалки является достаточно сложной операцией.
Об отличной износостойкости стали Х12МФ1 говорит тот факт, что из неё изготавливают так называемые «эталонные» шестерни и волоки для производства проволоки, а способность держать форму при многократном механическом воздействии используется в изготовлении матриц и пуансонов для штамповки.
Твёрдость стали Х12МФ1 задаёт высокое содержание углерода.
Состав стали Х12МФ1:
|
C |
Si |
Mn |
Ni |
S |
P |
Cr |
Mo |
V |
Cu |
|
1.45-1.65% |
<0.4% |
<0.45% |
<0.35% |
<0.03% |
<0.03% |
11-12.5% |
0.4-0.6% |
0.15-0.3% |
<0.3% |
Композитную сталь 40Х13-Х12МФ1, как и большинство дамасских сталей, получают путём многократной проковки большого количества слоёв (>150), составленных из её будущих компонентов – «медицинской» стали марки 40Х13 и «штамповой» стали марки Х12МФ1. В процессе ковки слои «свариваются» между собой, создавая пластичный твёрдый композит, замечательно подходящий для производства высококачественных ножей и клинкового оружия.
Оба сплава, из которых выковывается композит 40Х13-Х12МФ1, относят к нержавеющим сталям благодаря высокому содержанию хрома, поэтому конечный продукт тоже является нержавеющим. Сталь 40Х13-Х12МФ1 называют «нержавеющий дамаск».
Отличное сочетание очень твёрдой и относительно мягкой сталей создаёт поразительный эффект: на лезвии ножа из 40Х13-Х12МФ1 образуется микроскопическая пила, которая создаёт хороший рез даже в том случае, когда нож по ощущениям уже должен затупиться.
Технология производства стали 40Х13-Х12МФ1 была разработана и внедрена на ЗЗОСС (Златоустовский Завод Оружейных Специализированных Сталей), и уже много лет успешно используется для производства клинкового оружия.
Возникли вопросы по товару?
Здравствуйте! Меня зовут Семен, я менеджер по продажам в интернет-магазине ЗЗОСС.
Готов ответить на все ваши вопросы по товару «Сталь для ножей и клинков марки 40Х13-Х12МФ1 – нержавеющий дамаск, применение, свойства, характеристики». Напишите или позвоните мне, если вам нужна консультация или вы хотите оформить заказ.
zzoss.ru
Сталь коррозионно-стойкая жаропрочная 40Х13 (другое обозначение 4Х13) – характеристики, свойства, аналоги
На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки 40Х13 (другое обозначение 4Х13).
Классификация материала и применение марки 40Х13 (другое обозначение 4Х13)
Марка: 40Х13 (другое обозначение 4Х13)
Классификация материала: Сталь коррозионно-стойкая жаропрочная
Применение: пружины для работы при температурах до 400-450 град. Рессоры, шариковые подшипники, режущий и мерительный инструмент- сталь мартенситного класса
Химический состав материала 40Х13 (другое обозначение 4Х13) в процентном соотношении
| C | Si | Mn | Ni | S | P | Cr |
| 0.35 – 0.44 | до 0.6 | до 0.6 | до 0.6 | до 0.025 | до 0.03 | 12 – 14 |
Механические свойства 40Х13 (другое обозначение 4Х13) при температуре 20oС
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| – | мм | – | МПа | МПа | % | % | кДж / м2 | – |
| Лист, ГОСТ 5582-75 | 550 | 15 | Отжиг 740 – 800oC, | |||||
| Пруток, заданой прочности , ГОСТ 18907-73 | 590-810 | 10 | ||||||
| Проволока, ГОСТ 18143-72 | 640-880 | 10-14 |
Технологические свойства 40Х13 (другое обозначение 4Х13)
| Свариваемость: | не применяется для сварных конструкций. |
Расшифровка обозначений, сокращений, параметров
| Механические свойства : | |
| sв | – Предел кратковременной прочности , [МПа] |
| sT | – Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
| d5 | – Относительное удлинение при разрыве , [ % ] |
| y | – Относительное сужение , [ % ] |
| KCU | – Ударная вязкость , [ кДж / м2] |
| HB | – Твердость по Бринеллю , [МПа] |
Физические свойства : | |
| T | – Температура, при которой получены данные свойства , [Град] |
| E | – Модуль упругости первого рода , [МПа] |
| a | – Коэффициент температурного (линейного) расширения (диапазон 20o– T ) , [1/Град] |
| l | – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
| r | – Плотность материала , [кг/м3] |
| C | – Удельная теплоемкость материала (диапазон 20o– T ), [Дж/(кг·град)] |
| R | – Удельное электросопротивление, [Ом·м] |
Свариваемость : | |
| без ограничений | – сварка производится без подогрева и без последующей термообработки |
| ограниченно свариваемая | – сварка возможна при подогреве до 100-120 град. и последующей термообработке |
| трудносвариваемая | – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг |
Другие марки из этой категории:
Обращаем ваше внимание на то, что данная информация о марке 40Х13 (другое обозначение 4Х13), приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки 40Х13 (другое обозначение 4Х13) могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке 40Х13 (другое обозначение 4Х13) можно уточнить на информационном ресурсе Марочник стали и сплавов. Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!
www.c-met.ru
Сталь 40х13: характеристики, применение, отзывы
Любая марка стали обладает своим набором характеристик и свойств. При производстве любого изделия металлурги пытаются сделать так, чтобы все требуемые характеристики были на максимальном уровне. Однако произвести сплав, который будет подходить для любых целей невозможно. По этой причине приходится выбирать, какие именно параметры нужно улучшить, чтобы успешно применять сплав в определенном направлении.
Общее описание сталей
Сталь 40 х 13 является наиболее востребованной при производстве ножей. Характеристики этого продукта лучше всего подходят для создания именно такого товара. Здесь стоит понимать, что чем сложнее химический состав, тем сложнее и дольше будет процесс обработки. Кроме того, значительно будет увеличиваться и стоимость готового изделия. Важно также знать, что наилучшая сталь для изготовления ножей, к примеру, получается только после термической обработки.
Основные качества сплава
Основные характеристики стали 40 х 13:
- Один из первых и очень важных параметров – это высокая жаропрочность материала.
- Второй параметр, который также играет очень важную роль – это стойкость к разным видам коррозии. Это значительно увеличивает срок службы всех изделий, который изготовлены из этой марки.
- Сталь 40 х 13 относится к составам, которые практически никогда не ржавеют.
Подобный продукт во многом обязан своими высокими антикоррозионными качествами сложному и длительному технологическому процессу производства, куда обязательно входит такой этап, как закалка материала. Результатом подобной процедуры стало полное растворение такого вещества, как карбид. Именно это и дает высокую защиту от коррозии.
Может случиться так, что стойкость к этому дефекту может быть снижена. Чаще всего это происходит в том случае, если количество карбида в хроме слишком маленькое или если температура плавки стали снижается до 600 градусов. Однако при правильном технологическом процессе этого обычно не происходит.
Сталь 40 х 13 проходит плавку в специальных печах открытого типа. Для проведения этой процедуры можно использовать печи индукционного типа. Сам процесс плавки металла происходит при температуре от 850 до 1100 градусов по Цельсию. Для того чтобы избежать трещин при сильном нагреве, технологическая операция происходит поэтапно, где чередуется нагрев и охлаждение материала.
Обработка материала
Термообработка стали 40 х 13 – это процедура, которая во многом определяет наличие положительных характеристик у сплава. После прохождения этого этапа, материал состоит из таких частиц, как карбиды, мартенситы, остаточные аустениты. Если во время термической обработки сплава температура будет превышать 1050 градусов по Цельсию, то будет образовываться больше аустенитных частиц. Это приведет к тому, что твердость стали 40х13 будет снижаться. Если понизить температуру плавки металла до 450-550 градусов по Цельсию, то можно получить такой эффект, как вторичная твердость. Это происходит из-за того, что при такой температуре начинает выделяться вещество, которое называется мелкодисперсным карбидом.
Применение сплава
Основное предназначение использования стали 40 х 13 – это изготовление недорогих, но достаточно прочных кухонных ножей. Все товары из такого сплава отлично подходят для применения в бытовых условиях, так как он практически никогда не покроется ржавчиной. Кроме того, достаточно просто точить ножи, которые сделаны из такой марки стали. Их очень удобно использовать, а также ухаживать за ними.
Преимуществом сплава стало еще и то, что он не только достаточно острый, чтобы успешно резать любые продукты питания, но он еще и полностью безопасен в экологическом плане, что и позволяет применять его на кухне.
Еще одно направление использования такой стали – это изготовление скальпелей медицинского типа. Возможно производство также других деталей, таких как пружины, подшипники и другие. Единственное отрицательное качество этого материала – это низкая устойчивость к воздействию агрессивной окружающей среды, а также высокой температуры. По этим причинам такая сталь не подходит для применения при сварке, к примеру.
Отзывы о продукции
Сталь 40 х 13 пользуется достаточно высоким спросом, что хорошо отражается в количестве положительных отзывов. Основные преимущества этой марки – это срок службы. Даже после заточки ножи будут оставаться острыми достаточно долго. Изделие не поддается коррозии, что также высоко оценивается покупателями. При всем этом стоимость изделий из такого материала полностью приемлема, что максимально увеличивает спрос на продукцию среди потребителей.
Отмечается лишь то, что стоит осторожно обращаться с продукцией из этой стали, так как сама по себе она достаточно гибкая. По этой причине применять нож для обработки твердой поверхности нельзя. Стоит также отметить, что хранить ножи и прочие режущие инструменты в сырых и влажных местах не стоит – это приведет к их быстрому выходу из строя.
fb.ru
характеристика материала / Сталь жаропрочная высоколегированная / Марочник сталей — Металлинвест
Характеристика материала 40Х13| Марка: | 40Х13 |
| Заменитель: | 30Х13 |
| Классификация: | Сталь жаропрочная высоколегированная |
| Применение: | пружины для работы при температурах до 400-450 град.Рессоры, шариковые подшипники, режущий и мерительный инструмент. |
Химический состав в % материала 40Х13.
| C | Si | Mn | Ni | S | P | Cr |
| 0.35-0.44 | до 0.6 | до 0.6 | до 0.6 | до 0.025 | до 0.03 | 12-14 |
Температура критических точек материала 40Х13.
Механические свойства при Т=20oС материала 40Х13.
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| – | мм | – | МПа | МПа | % | % | кДж / м2 | – |
| Сорт | 1700 | 1145 | 5.5 | 33.5 | 113 | Закалка 1030-1050oC, воздух, Нагрев 530oC, 2ч, | ||
| Сорт | 1165 | 960 | 13.0 | 47.5 | 210 | Закалка 1030-1050oC, масло, Нагрев 550oC, 10ч, |
Физические свойства материала 40Х13.
| T | E 10-5 | a106 | l | r | C | R 109 |
| Град | МПа | 1/Град | Вт/(м·град) | кг/м3 | Дж/(кг·град) | Ом·м |
| 20 | 2.18 | 25.0 | 7650 | 461 | 590 | |
| 100 | 2.14 | 10.8 | 26.0 | 7630 | 482 | 650 |
| 200 | 2.06 | 11.9 | 27.2 | 7600 | 523 | 710 |
| 300 | 1.98 | 12.3 | 28.3 | 7570 | 565 | 790 |
| 400 | 1.88 | 13.0 | 29.1 | 7540 | 607 | 860 |
| 500 | 1.76 | 13.6 | 29.1 | 7510 | 674 | 940 |
| 600 | 1.63 | 13.5 | 29.1 | 7480 | 775 | 1000 |
| 700 | 1.48 | 13.8 | 28.3 | 7450 | 988 | 1120 |
| 800 | 1.40 | 14.6 | 27.9 | 7420 | 825 | 1180 |
| 900 | 28.5 | 691 | 1160 |
Технологические свойства материала 40Х13.
| Свариваемость: | не применяется для сварных конструкций. |
Обозначения:
| Механические свойства: | ||
| sв | – Предел кратковременной прочности, [МПа] | |
| sT | – Предел пропорциональности (предел текучести для остаточной деформации), [МПа] | |
| d5 | – Относительное удлинение при разрыве, [ % ] | |
| y | – Относительное сужение, [ % ] | |
| KCU | – Ударная вязкость, [ кДж / м2] | |
| HB | – Твердость по Бринеллю | |
| Физические свойства: | ||
| T | – Температура, при которой получены данные свойства, [Град] | |
| E | – Модуль упругости первого рода , [МПа] | |
| a | – Коэффициент температурного (линейного) расширения (диапазон 20o – T ) , [1/Град] | |
| l | – Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] | |
| r | – Плотность материала , [кг/м3] | |
| C | – Удельная теплоемкость материала (диапазон 20o – T ), [Дж/(кг·град)] | |
| R | – Удельное электросопротивление, [Ом·м] | |
| Свариваемость: | |
| без ограничений | – сварка производится без подогрева и без последующей термообработки |
| ограниченно свариваемая | – сварка возможна при подогреве до 100-120 град. и последующей термообработке |
| трудносвариваемая | – для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки – отжиг |
www.m-invest.ru
Производство, применение и характеристики стали 40х13. Расшифровка 40х13 сталь
40Х13 :: Металлические материалы: классификация и свойства
Сталь 40Х13 ГОСТ 5632-72
Сталь мартенситного класса
Массовая доля элементов, % | |||||||||
Углерод | Кремний | Марганец | Хром | Железо | Сера | Фосфор | Титан | Медь | Никель |
Не более | |||||||||
0,36-0,45 | Не более 0,8 | Не более 0,8 | 12,0-14,0 | Осн. | 0,025 | 0,030 | 0,2 | 0,3 | 0,6 |
В отожженном или отпущенном состоянии число твёрдости 229-143 НВ.
Рекомендуемые режимы термической обработки заготовок для изготовления образцов: закалка с 1000 – 1050оС, охлаждение в масле, отпуск при 200–300оС, охлаждение на воздухе или в масле. Твёрдость не менее 50 HRC.
Температура критических точек, оС
Ас1 | Ас3 (Асm) | Аr1 | МН |
820 | 870 | 780 | 270 |
Состояние поставки, режимы термической обработки | Сечение, мм | Временное сопротивление σВ, МПа | Относительное удлинение δ5, % |
pellete.ru
