Предназначена для подключения переносных приемников постоянного тока напряжением до 36 В, встраиваемых в подвижные средства наземного, водного и воздушного транспорта. Код приема “1” и “3”.

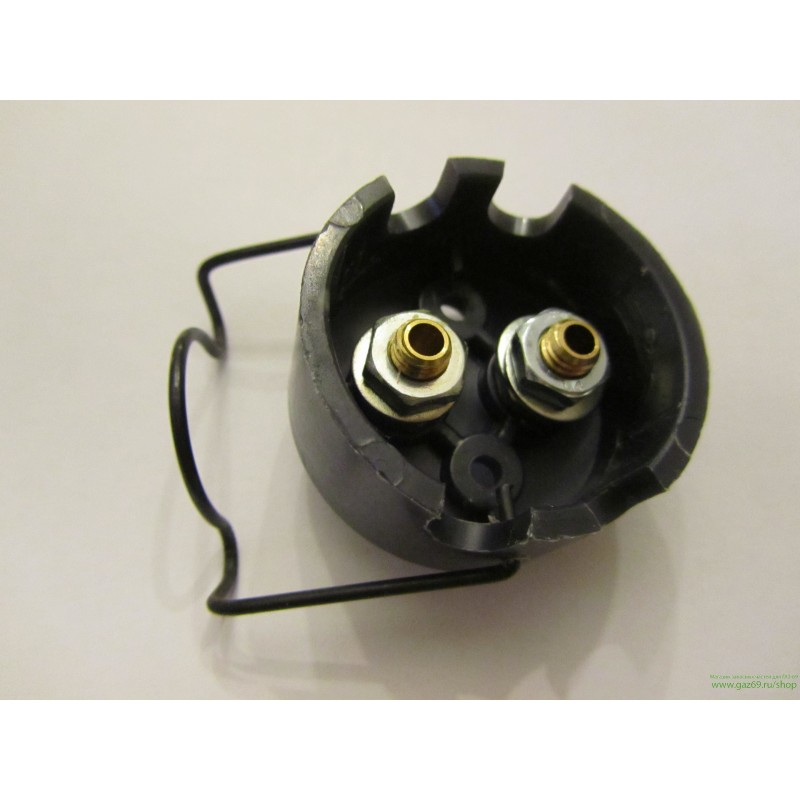

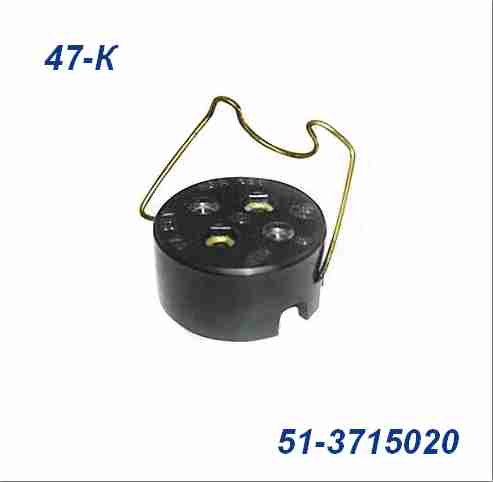

Соединитель розеточный 47К представляет собой двухконтактный цилиндрический соединитель, предназначенный для работы в электрических цепях постоянного тока напряжением до 36 В. Соединители розеточные 47К пригодны для эксплуатации в условиях умеренно холодного и тропического климата.
Основные технические характеристики разъема 47-К:
– IP00;
– Максимальное рабочее напряжение …… 36 В;
– Синусоидальная вибрация:
– диапазон частот …… 1-80 Гц;
– амплитуда ускорения …… 150 м/с2;
– Количество подключений/отключений …… 10000;
– Диапазон рабочих температур …… от -60 до +110 °С;
– Минимальный срок службы …… 8 лет;
– Минимальный срок службы .
….. 10 лет.
Parameter and Characteristics Description | Value |
MaximumDCvoltageataratedcurrent 6,3 per contact | 36 V |
Rated operational current per contact | 6,3 А |
Обеспечивает соблюдение полярности вилки и розетки | |
Maximum weight | 28 gram |
Withdrawal force, N | 0, 5 – 8,0 |
Itispossibletoconnectexternalconductors (copper stranded) сечением, мм 2 | 1 – 1,5 |
Работоспособны при нагрузке до 10 А 2 В 1 при номинальном напряжении | |
Электрические параметры: | |
Максимум. – при нормальных значениях климатических факторов окружающей среды, В – после пребывания в камере с относительной влажностью воздуха 95±3% при температуре 35°С в течение не менее 96 часов, В – в нагретом состоянии , V | |
1 000 | |
500 | |
500 | |
Mechanical Environment Stability: | |
Vibration resistance of attachment points with frequency up to 80 Hz with acceleration no more than, m/s 2 | 98,1 |
Вибростойкость узлов крепления частотой до 80 Гц с ускорением не более, м/с 2 | 29,43 |
Shocks with acceleration, at a frequency of 80 beats per minute, m/s 2 | 117,72 |
Any working положение разрешено | |
Климатическая устойчивость: | |
60 | |
Upper value limit of ambient temperature with short-term, no more than 2 hours, exposure with disconnected load, 0 С | 80 |
Нижнее значение рабочей температуры внешней среды, 0 С | – 60 | Upper operating value of atmospheric pressure, mm Hg | 800 |
Average operating value of atmospheric pressure, mmHg | 308 |
Reduced value limit of atmospheric pressure для кратковременного, не более 0,5 ч, срабатывания, мм рт. | 5 |
Верхнее значение относительной влажности воздуха при температуре до 35 °С в течение не менее 96 hours, % | 95±3 |
Atmospheric condensed precipitation (frost and dew) | + |
Salt fog, mold fungi, dust, and solar излучение (версияВ) | + |
изоляция токоведущих частей разъемов как в холодном, так и в нагретом до установленной рабочей температуры состоянии должна в течение 1 мин выдерживать испытательное напряжение переменного тока частотой 50 Гц:
ст.Усилитель AA8V 6AG7 – Фото салона
Усилитель AA8V 6AG7 – Фото салонаФотографии интерьера
| Усилитель 6AG7 – главная страница и Фотографии экстерьера | Катушка бака Детали конструкции |
| Фотографии интерьера Готовый усилитель | Схема Схемы и описания цепей |
| Фото строительства | Тестирование и Предварительная работа |
| Стандартный Условия эксплуатации | Зачем использовать A 6АГ7? |
| Общий вид: На этом общем виде проводки усилителя передняя часть слева, а сзади находится справа.  Слева на передней панели усилителя снизу вверх расположены гнездо для ключа, переключатель включения / выключения, переключатель диапазона и контрольный свет. Лиды, бегущие от диапазон переключателя на гнездо катушки должны быть как можно короче, чтобы свести к минимуму паразитные индуктивность. Провода к пластине для настройки и управления нагрузкой проходят через шасси через отверстия с втулками, а также максимально короткими. Гнездо в центре шасси предназначено для лампы усилителя 6AG7. Все соединения максимально короткие. Зеленая пластина РЧ-дросселя затеняет экранный резистор 47k и некоторые другие подключения к 6AG7 разъем. Непосредственно справа от ВЧ-дросселя находятся продувочный резистор на 120 кОм и синие конденсаторы фильтра блока питания. Дроссель фильтра блока питания, который выглядит как небольшой трансформатор, находится чуть левее внизу Фото. Справа вверху гнездо для выпрямительной лампы 5Y3, а непосредственно под
Розетка 5Y3 — силовой трансформатор, частично скрытый синим фильтром
конденсаторы. Справа, снизу вверх, на задней панели крепится сетевой шнур, предохранитель, входной разъем и выходной разъем. Коаксиальный кабель используется для подключения входные и выходные разъемы к соответствующим частям схемы. использование неэкранированного провода может привести к нестабильности и нежелательным паразитным колебания. В крайнем правом верхнем углу находится зеленый выходной ВЧ-дроссель. Сравните проводку на этом фото с проводкой на прототип. (В прототипе мало особое внимание уделялось правильной обработке свинца или методам пайки.) | Нажмите на изображение для просмотра в увеличенном виде. Нажмите здесь, чтобы получить очень подробную Посмотреть. |
| Ленточный переключатель и проводка катушки: На этом крупном плане переключателя диапазона и гнезда катушки бака сигнал проходит к переключатель диапазонов вдоль длинного изогнутого черного провода внизу фото.  Переключатель диапазонов представляет собой 3-полюсный/4-позиционный поворотный переключатель, но работает только один полюс. использовал. Различные контакты на гнезде катушки подключаются к различным кранам на баке. катушка. Ленточный переключатель уменьшает индуктивность катушки бака при ее вращении. по часовой стрелке, постепенно закорачивая большие части катушки. Черный спагетти используются на проводах, чтобы они не замыкались друг на друга. Коаксиальный кабель, идущий к выходному разъему, крепится к верхнему контакту на гнездо катушки. Провод от этого штифта также проходит через отверстие с втулкой в шасси к нагрузочному конденсатору. | Нажмите на изображение для просмотра в увеличенном виде. Нажмите здесь, чтобы получить очень подробную Посмотреть.  |
| 6AG7 Розетка и проводка конденсатора фильтра: Гнездо 6AG7 находится ближе к середине шасси. На этом крупном плане спереди панель слева, а задняя панель справа. 1 пин на трубке гнездо находится слева от синего резистора. Номера контактов увеличиваются в по часовой стрелке. В верхней части фото по коаксиальному кабелю поступает сигнал с входа разъем на задней панели. Для таких целей всегда следует использовать коаксиальный кабель. соединений, в противном случае может возникнуть паразитное соединение и нестабильность. В центре фотографии доминирует ВЧ-дроссель с зеленой пластиной. Синий 180 Ом
резистор смещения катода (коричневый-серо-коричневый) можно увидеть у нижнего конца
РЧ дроссель. Большой коричневый резистор справа от ВЧ-дросселя — это 120 кОм.
продувочный резистор (коричневый-красный-желтый). Большие синие конденсаторы – это 47 мкФ.
конденсаторы фильтра блока питания. Большой желтый провод прикреплен к нижней части
Конденсатор фильтра идет к центральному отводу накальной обмотки 5В на силовом
трансформатор. Коричневый сетчатый резистор 100 кОм (коричнево-черно-желтый) находится с левой стороны гнездо трубки. Керамический дисковый конденсатор в нижней части ВЧ-дросселя пластинчатый конденсатор связи 0,0047 мкФ. Он подключен к точке привязки к своему слева, где изогнутый черный провод несет выходной сигнал к переключателю диапазонов. Другой провод, подключенный к точке привязки, проходит через отверстие с втулкой в шасси к пластине подстроечного конденсатора. Обратите внимание, что все соединения сделаны как можно короче, чтобы свести к минимуму индуктивность и емкость. | Нажмите на изображение для просмотра в увеличенном виде. Нажмите здесь, чтобы получить очень подробную Посмотреть. |
| 5Y3 Розетка и проводка разъема ввода/вывода: Розетка выпрямителя 5Y3 установлена рядом с задней частью корпуса.  На этой фотографии
задняя панель справа. Зеленый ВЧ-дроссель — это выходной ВЧ-дроссель. Этот
дроссель удерживает потенциал постоянного тока на выходном нагрузочном конденсаторе и антенне
ноль все время.Выходной разъем SO-239 находится вверху справа, а входной разъем RCA находится внизу справа. Коаксиальные кабели передают сигналы на заднюю панель и обратно. к остальной части цепи. Эти соединения должны быть экранированы, чтобы избежать паразитных помех. сцепление и нестабильность. Обратите внимание, как нижний экран кабеля подключен к входному разъему RCA:
экран обрезается, вокруг экрана обматывается проволока и осторожно
припаян к нему. Затем другой конец провода подключается к гнезду. Этот
является правильным методом подключения экрана кабеля к гнезду, которое в противном случае
слишком мал, чтобы принять это. | Нажмите на изображение для просмотра в увеличенном виде. Нажмите здесь, чтобы получить очень подробную Посмотреть. |
| Выключатель питания, гнездо для ключа и дроссель блока питания: Выключатель питания и гнездо для ключа установлены на передней панели усилителя, что на фото слева. Ключевой разъем подключен так, что он усилителя, когда штекер не вставлен в гнездо. Ключевой разъем обойден с конденсатором 0,001 мкФ для предотвращения проникновения или выхода любых паразитных радиочастотных помех через домкрат. Дроссель фильтра блока питания внизу фото. Это 65 мА, 8H дроссель производства SNC Manufacturing Co. Дисковый керамический конденсатор частично В верхней части фотографии виден пластинчатый конденсатор связи емкостью 0,0047 мкФ. | Нажмите на изображение для просмотра в увеличенном виде.  |
