Розетка 47к | ООО "Саратов-спецтехника"

Звоните +7 905 385 40 42 — Павел

Минимальный заказ 200 штук. Опт от 1000 шт 40р/шт. Отправка по всей России и в некоторые страны СНГ.

Применяется в тракторах Т-25, ВТЗ-2032 и их модификациях производства Владимирского тракторного завода (г.Владимир, Российская Федерация).

Саратов-спецтехника поставляет только качественных и оригинальных запасных частей от завода-изготовителя. Всегда вовремя, надежно и качественно.



Розетки типа 47к.
Розетки штепсельные 47к
представляют собой двухконтактные соединители, предназначенные для присоединения переносных приемников постоянного тока напряжением до 36В, встраиваемых в передвижные средства наземного, водного и воздушного транспорта.
Максимальное напряжение постоянного тока:36 В.
Номинальный рабочий ток на один контакт:6,3 А.

40 р/шт
опт от 1000 р, 30 р/штука

Поделиться ссылкой:

Похожее

sar-cpets.ru

47К Вилка

Разъем 47К Вилка

ТУ: 16-526.359-74 ТУ и ТУ 16-2009 ИЖЦМ.642282.004 ТУ


47К Вилка ОПИСАНИЕ:

Вилка 47К предназначена для подсоединения к сети различных машин и механизмов. Состоит из пластмассового корпуса ( с термореактивными свойствами) , основания и контактов диаметром 3,5 мм. Вилка 47К сочленяется с розеткой 47К. Производится по 16-526.359-74 ТУ и ТУ 16-2009 ИЖЦМ.642282.004 ТУ в климатическом исполнении УХЛ1 и Т1.

Основные технические характеристики:

  • Максимальное рабочее напряжение: 36В
  • Максимальный ток: 6,3А
  • Минимальная наработка, часов: 10 000
  • Срок сохраняемости, лет: 15

                                                   Условия поставки

Узнать цены и сроки поставки на комплектующие вы можете по тел./факс:

(495) 660-08-05, заполнив форму обратной связи или отправив заявку на e-mail: [email protected] В с чете на предоплату выставленного по Вашей заявке, будут указаны цены и сроки поставки.

  •  Комплектующие поставляются по договорным ценам, действующим только по конкретной заявке.
  • Оплата производится только по безналичному расчету, по реквизитам, указанным в счете.
  • Доставка осуществляется курьерами, транспортными компаниями или самовывозом.


ФОРМА ОБРАТНОЙ СВЯЗИ

47К Вилка КУПИТЬ

Внимание! Мы работаем только с ЮРИДИЧЕСКИМИ ЛИЦАМИ по БЕЗНАЛИЧНОМУ расчету.

При заказе, пожалуйста, указывайте:

  • МАРКИРОВКУ ИЗДЕЛИЯ
  • желаемый год выпуска
  • приемку ОТК или "5"
  • количество

batcom.ru

Vilki-rozetki

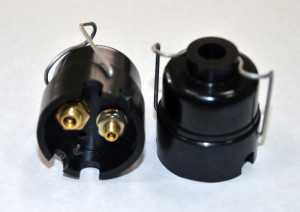

Розетка 48К, 47К  ТУ 16-526.359-74

Розетка 48К, 47К ТУ 16-526.359-74

Розетка 48К, 47К ТУ 16-526.359-74

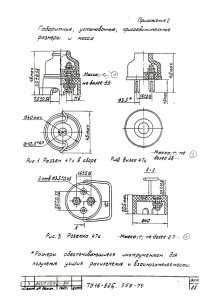

Чертеж 47К

Чертеж 48К

Предназначена для присоединения переносных приёмников постоянного тока напряжением до 36 В, встраиваемых в передвижные средства наземного, водного и воздушного транспорта. Код приёмки  - «1», «3»

Наименование  параметров и характеристик

Значения

характеристик

 Максимальное напряжение постоянного тока при номинальном токе 6,3 на один контакт
36 В
Номинальный рабочий ток на один контакт
6,3 А
Обеспечивает определённую полярность соединения вилки и розетки

Масса, г, не более
28
Усилие расчленения, да Н
0, 5 - 8,0
Допускается возможность присоединения внешних проводников (медных многожильных) сечением,  мм2
1 - 1,5
Допускается эксплуатировать при нагрузках до 10 А при номинальном напряжении 12 В

Электрические параметры:



Максимально допустимый ток на каждый контакт при эксплуатации 10 А при номинальном напряжении 12 В
Электрическая прочность изоляции токоведущих частей разъёмов как в холодном, так ив нагретом, до установившейся рабочей температуры, состоянии должна, в течение 1 мин., выдерживать испытательное напряжение переменного тока частоты 50 Гц: - при нормальных значениях климатических факторов внешней среды, В - после пребывания в камере с относительной влажностью воздуха  95±3% при температуре 35 0С в течение не менее 96 ч, В - в нагретом состоянии, В

1 000

500

500

Надёжность:



Число сочленений-расчленений, при токе 6,3 А и  напряжении 36 В

10 000

Срок сохраняемости, лет

10

Гарантийный срок эксплуатации со дня ввода изделия в эксплуатацию, лет

8

Стойкость к   механическим  факторам:



Виброустойчивость мест крепления с частотой до 80 Гц при ускорении не более, м/с2

98,1

Вибропрочность  мест крепления с частотой до 80 Гц при ускорении не более, м/с2

29,43

Удары с ускорением, при частоте 80 ударов в минуту, м/с2

117,72

Рабочее положение в пространстве любое



Стойкость к климатическим факторам:



Климатическое исполнение УХЛ 2.1, В 2.1
Верхнее значение рабочей температура внешней среды, 0С       60
Предельное верхнее значение температуры внешней среды с кратковременной, не более 2 ч, выдержкой при отключённой нагрузке, 0С

80

Нижнее предельное значение  температуры окружающей  среды, 0С минус 60
Верхнее рабочее значение атмосферного давления, мм рт. ст.,

800

Среднее рабочее значение атмосферного давления, мм рт. ст.,

308

Предельное пониженное значение  атмосферного давления при кратковременной, не более 0,5 ч, эксплуатации, мм  рт. ст.

5

Верхнее значение относительной влажности воздуха, при температуре до 35 0С в течение не менее 96 ч, %

95±3

Атмосферные конденсированные осадки (иней и роса)

+

Соляной туман, плесневые грибы, пыль, солнечное излучение (для исполнения В)

+

* Размеры, обеспечивающиеся инструментом  для получения усилия расчленения и взаимозаменяемости.

Подробнее

Вилка 47К, 48К

Предназначена для присоединения переносных приёмников постоянного и переменного тока напряжением до 36 В, встраиваемых в передвижные средства наземного, водного и воздушного транспорта.
Код приёмки  - «1», «3», «5», «7»

Вилка 47К, 48К

Вилка 48К, габаритные размеры

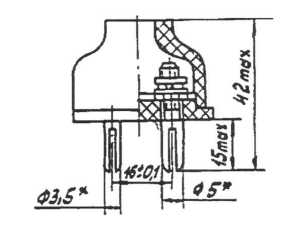

Вилка 47к, габаритные размеры






Характеристики: Вилка 47К, 48К

Условное обозначение изделия ТУ Приемка
Вилка 47К, 48К ТУ 16-526.359-74
«1» «3»
Вилка 47К, 48К га 0.364.005 ТУ
«5» «7»
  • Вилка 47К, 48К
  • I max – 6,3А, U max – 36В
  • Диапазон рабочих температур от минус 60 °С до плюс 80 °С
  • Минимальная наработка на отказ – 10 000 часов
  • Количество сочленений-расчленений 10000
  • Габаритные размеры (мах) 32х32х42 мм
  • Масса, не более – 28 г
  • Минимальный срок сохраняемости - 10 лет
  • Срок службы вилки, в течение которого может быть израсходован рабочий ресурс, лет - 8
  Собственник  (калькодержатель) технической документации — ЧПП «Сейм». Предприятие располагает соответствующим производственным оборудованием, технологической оснасткой, испытательной базой. Вилка 47К, 48К в СССР впервые была освоена на предприятии- предшественнике (Путивльском заводе радиодеталей, позднее преобразованном в ОАО «Сейм»). Вилка 47К, 48К изготавливается в условиях серийного производства в течение многих лет. Качество изделий, соответствие их параметров требованиям и нормам ТУ, высокая стойкость к воздействию внешних факторов обеспечивает применение высококачественных материалов,гальванических покрытий, а также проведением испытаний специализированной испытательной лабораторией предприятия, полностью оснащённой необходимым оборудованием. Проведены натурные испытания минимальной наработки  (долговечности)  и сохраняемости, стойкости к спецфакторам вилок (в отличие от других изготовителей). Вилки рассчитаны на применение в военной технике и в аппаратуре производственно-технического назначения. Отличаются малыми габаритами, удобством в эксплуатации (монтаж вилок и розеток может производиться в полевых условиях), высокой надежностью, которая обеспечивается применением термореактивных пластмасс.  Основная часть выпускаемой продукции специального назначения поставляется для предприятий оборонных отраслей Украины и России.
Вилка имеет степень защиты IP00 по ГОСТ 14255-69, климатическое исполнение по ГОСТ 15150 - 69


Подробнее

Розетка РД 1М двухполюсная

Розетка РД 1М двухполюсная предназначена для контроля электрических цепей радиоэлектронной аппаратуры, коммутации цепей переменного тока, подключения проводов и коннекторов в электро и радиоаппаратуре, присоединения переносных приемников постоянного тока напряжением до 36В, встроенных в передвижных средствах наземного, водного и воздушного транспорта.

Аналогов в СНГ нет!

Розетка РД 1М двухполюсная

Розетка РД 1М двухполюсная, габаритные размеры

Характеристики: Розетка РД 1М двухполюсная

Условное обозначение изделия ТУ Приемка
РД 1М  га0.364.003 ТУ  «5»
  • Наименование параметров и характеристик
  • Максимальный рабочий ток - 6 А Максимальное рабочее напряжение - 250 В
  • Масса, не более - 13 г
  • Количество циклов коммутации - 10000
  • Электрические параметры:
  • сопротивление электрического контакта в сочленённом положении вилки с розеткой - 0,01 Ом
  • сопротивление изоляции между контактами и платой - 1000 МОм
  • электрическая прочность изоляции между контактами и платой, не менее - 1,1 кВ эфф.,
  • Надёжность:
  • минимальная наработка - 10 000 ч
  • 95% срок сохраняемости - 20 лет
  • Стойкость к механическим факторам:
  • синусоидальная вибрация, диапазон частот / амплитуда ускорения - 1...5000/10 Гц/е
  • многократные механические удары - 15 g
  • одиночные механические удары - 20 g
  • линейные нагрузки - 25 g
  • Стойкость к климатическим факторам:
  • климатическое исполнение по ГОСТ 15 150 - 69 - УХЛ
  • повышенная температура внешней среды - 100°С
  • пониженная температура среды - минус 60°С
  • пониженное атмосферное давление - 15 мм рт.ст.
  • повышенная относительная влажность воздуха - 98% при 35°С
  • Стойкость к специальным факторам по НО.005.058 - группа применения У



Собственник  (калькодержатель) технической документации — ЧПП «Сейм». Предприятие располагает соответствующим производственным оборудованием, технологической оснасткой, испытательной базой. Розетка РД 1М двухполюсная в СССР впервые была освоена на предприятии- предшественнике (Путивльском заводе радиодеталей, позднее преобразованном в ОАО «Сейм»). Розетка РД 1М двухполюсная изготавливается в условиях серийного производства в течение многих лет. Качество изделий, соответствие их параметров требованиям и нормам ТУ, высокая стойкость к воздействию внешних факторов обеспечивает применение высококачественных материалов,гальванических покрытий, а также проведением испытаний специализированной испытательной лабораторией предприятия, полностью оснащённой необходимым оборудованием. Проведены натурные испытания минимальной наработки  (долговечности)  и сохраняемости, стойкости к спец факторам розеток (в отличие от других изготовителей). Розетки рассчитаны на применение в военной технике и в аппаратуре производственно-технического назначения. Отличаются малыми габаритами, удобством в эксплуатации (монтаж вилок и розеток может производиться в полевых условиях), высокой надежностью, которая обеспечивается применением термореактивных пластмасс. Данные изделия используются в радиоэлектронной аппаратуре бытового, промышленного и специального назначения.  Основная часть выпускаемой продукции специального назначения поставляется для предприятий оборонных отраслей Украины и России.

Подробнее

Розетки РД 1, РД 3, двухполюсные

Розетки РД 1, РД 3, двухполюсные  предназначены для контроля электрических цепей радиоэлектронной аппаратуры, коммутации цепей переменного тока, подключения проводов и коннекторов в электро и радиоаппаратуре, присоединения переносных приемников постоянного тока напряжением до 36В, встроенных в передвижных средствах наземного, водного и воздушного транспорта.

Аналогов в СНГ нет!

Розетки РД 1, РД 3, двухполюсные

Розетки РД 1, РД 3, двухполюсные, габаритные размеры

 Характеристики: Розетки РД 1, РД 3, двухполюсные

Условное обозначение изделия ТУ Приемка
РД 1  га0.364.003 ТУ  «5»
РД 3  СЕНК 434414.001 ТУ  «1»
  • Розетка двухполюсная
  • I max – 6А, U max – 250В для приемки "5" и I max – 10,0А, U max – 250В для приемки "1"
  • Диапазон рабочих температур от минус 60 °С до плюс 100 °С
  • Минимальная наработка на отказ – 10 000 часов
  • Количество сочленений-расчленений 104
  • Способ крепления – винт
  • Габаритные размеры (мах) 19х28х33 мм
  • Масса – 13 г
  • Минимальный срок сохраняемости - 10 лет для приемки "1", 20 лет для приемки "5"



Собственник  (калькодержатель) технической документации — ЧПП «Сейм». Предприятие располагает соответствующим производственным оборудованием, технологической оснасткой, испытательной базой. Розетки РД 1, РД 3, двухполюсные в СССР впервые был освоен на предприятии- предшественнике (Путивльском заводе радиодеталей, позднее преобразованном в ОАО «Сейм»). Розетки РД 1, РД 3, двухполюсные изготавливаются в условиях серийного производства в течение многих лет. Качество изделий, соответствие их параметров требованиям и нормам ТУ, высокая стойкость к воздействию внешних факторов обеспечивает применение высококачественных материалов,гальванических покрытий, а также проведением испытаний специализированной испытательной лабораторией предприятия, полностью оснащённой необходимым оборудованием. Проведены натурные испытания минимальной наработки  (долговечности)  и сохраняемости, стойкости к спец факторам розеток (в отличие от других изготовителей). Розетки рассчитаны на применение в военной технике и в аппаратуре производственно-технического назначения. Отличаются малыми габаритами, удобством в эксплуатации (монтаж вилок и розеток может производиться в полевых условиях), высокой надежностью, которая обеспечивается применением термореактивных пластмасс. Данные изделия используются в радиоэлектронной аппаратуре бытового, промышленного и специального назначения.  Основная часть выпускаемой продукции специального назначения поставляется для предприятий оборонных отраслей Украины и России.

Подробнее

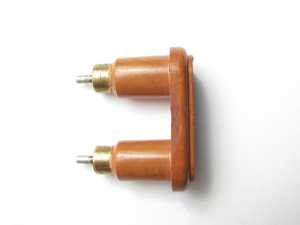

Вилки ВД 1, ВД 3, двухполюсные

Вилки ВД 1, ВД 3, двухполюсные предназначены для контроля электрических цепей радиоэлектронной аппаратуры, коммутации цепей переменного тока, подключения проводов и коннекторов в электро и радиоаппаратуре, присоединения переносных приемников постоянного тока напряжением до 36В, встроенных в передвижных средствах наземного, водного и воздушного транспорта.

Аналогов в СНГ нет!

Вилки ВД 1, ВД 3, двухполюсные

Вилки ВД 1, ВД 3, двухполюсные, габаритные размеры

Характеристики: Вилки ВД 1, ВД 3, двухполюсные

Условное обозначение изделия ТУ Приемка
ВД 1  га0.364.003 ТУ  «5»
ВД 3  СЕНК 434414.001 ТУ  «1»
  • Вилка двухполюсная
  • I max – 6,0А, U max – 250В для приемки "5" и I max – 10,0А, U max – 250В для приемки "1"
  • Диапазон рабочих температур от минус 60 °С до плюс 100 °С
  • Минимальная наработка на отказ – 10 000 часов
  • Количество сочленений-расчленений 10000
  • Габаритные размеры (мах) 19х38х50 мм
  • Масса – 25 г
  • Минимальный срок сохраняемости - 10 лет для приемки "1", 20 лет для приемки "5"



Собственник  (калькодержатель) технической документации — ЧПП «Сейм». Предприятие располагает соответствующим производственным оборудованием, технологической оснасткой, испытательной базой. Вилки ВД 1, ВД 3, двухполюсные в СССР впервые были освоены на предприятии- предшественнике (Путивльском заводе радиодеталей, позднее преобразованном в ОАО «Сейм»). Вилки ВД 1, ВД 3, двухполюсные изготавливаются в условиях серийного производства в течение многих лет. Качество изделий, соответствие их параметров требованиям и нормам ТУ, высокая стойкость к воздействию внешних факторов обеспечивает применение высококачественных материалов,гальванических покрытий, а также проведением испытаний специализированной испытательной лабораторией предприятия, полностью оснащённой необходимым оборудованием. Проведены натурные испытания минимальной наработки  (долговечности)  и сохраняемости, стойкости к спецфакторам вилок (в отличие от других изготовителей). Вилки рассчитаны на применение в военной технике и в аппаратуре производственно-технического назначения. Отличаются малыми габаритами, удобством в эксплуатации (монтаж вилок и розеток может производиться в полевых условиях), высокой надежностью, которая обеспечивается применением термореактивных пластмасс. Данные изделия используются в радиоэлектронной аппаратуре бытового, промышленного и специального назначения.  Основная часть выпускаемой продукции специального назначения поставляется для предприятий оборонных отраслей Украины и России.

Подробнее

zavodseym.com

Вилка 47К, 48К в Новосибирске

Вилка 47К, 48К предназначена для присоединения переносных приёмников постоянного и переменного тока напряжением до 36 В, встраиваемых в передвижные средства наземного, водного и воздушного транспорта. Код приёмки - «1», «3».

Основные особенности

  • Вилка 48К, 47К изготавливается в условиях серийного производства в течение многих лет.
  • Качество изделий, соответствие их параметров требованиям и нормам ТУ, высокая стойкость к воздействию внешних факторов обеспечивает применение высококачественных материалов, гальванических покрытий, а также проведением испытаний специализированной испытательной лабораторией предприятия, полностью оснащённой необходимым оборудованием.
  • Проведены натурные испытания минимальной наработки (долговечности) и сохраняемости, стойкости к спецфакторам вилок (в отличие от других изготовителей).
  • Вилки рассчитаны на применение в военной технике и в аппаратуре производственно-технического назначения.
  • Отличаются малыми габаритами, удобством в эксплуатации (монтаж вилок и розеток может производиться в полевых условиях), высокой надежностью, которая обеспечивается применением термореактивных пластмасс.
Технические характеристики
Наименование параметраЗначение
Технические условия:ТУ 16-526.359-74
Максимальный рабочий ток6,3 А
Максимальное рабочее напряжение36 В
Диапазон рабочих температурот -60°C до +80°C
Минимальная наработка на отказ10000 часов
Количество сочленений-расчленений10000
Минимальный срок сохраняемости10 лет
Срок службы вилки, в течение которого может быть израсходован рабочий ресурс8 лет
Степень защиты вилки по ГОСТ 14255-69IP00
Габаритные размеры32 x 32 x 42 мм
Масса28 г

novosibirsk.amtorg.com.ru

Вилка 47К, 48К

Вилка 47К, 48К предназначена для присоединения переносных приёмников постоянного и переменного тока напряжением до 36 В, встраиваемых в передвижные средства наземного, водного и воздушного транспорта. Код приёмки - «1», «3».

Основные особенности

  • Вилка 48К, 47К изготавливается в условиях серийного производства в течение многих лет.
  • Качество изделий, соответствие их параметров требованиям и нормам ТУ, высокая стойкость к воздействию внешних факторов обеспечивает применение высококачественных материалов, гальванических покрытий, а также проведением испытаний специализированной испытательной лабораторией предприятия, полностью оснащённой необходимым оборудованием.
  • Проведены натурные испытания минимальной наработки (долговечности) и сохраняемости, стойкости к спецфакторам вилок (в отличие от других изготовителей).
  • Вилки рассчитаны на применение в военной технике и в аппаратуре производственно-технического назначения.
  • Отличаются малыми габаритами, удобством в эксплуатации (монтаж вилок и розеток может производиться в полевых условиях), высокой надежностью, которая обеспечивается применением термореактивных пластмасс.
Технические характеристики
Наименование параметраЗначение
Технические условия:ТУ 16-526.359-74
Максимальный рабочий ток6,3 А
Максимальное рабочее напряжение36 В
Диапазон рабочих температурот -60°C до +80°C
Минимальная наработка на отказ10000 часов
Количество сочленений-расчленений10000
Минимальный срок сохраняемости10 лет
Срок службы вилки, в течение которого может быть израсходован рабочий ресурс8 лет
Степень защиты вилки по ГОСТ 14255-69IP00
Габаритные размеры32 x 32 x 42 мм
Масса28 г

amtorg.com.ru

Вилка 47К, 48К в Казани. В наличии и под заказ

Вилка 47К, 48К предназначена для присоединения переносных приёмников постоянного и переменного тока напряжением до 36 В, встраиваемых в передвижные средства наземного, водного и воздушного транспорта. Код приёмки - «1», «3».

Основные особенности

  • Вилка 48К, 47К изготавливается в условиях серийного производства в течение многих лет.
  • Качество изделий, соответствие их параметров требованиям и нормам ТУ, высокая стойкость к воздействию внешних факторов обеспечивает применение высококачественных материалов, гальванических покрытий, а также проведением испытаний специализированной испытательной лабораторией предприятия, полностью оснащённой необходимым оборудованием.
  • Проведены натурные испытания минимальной наработки (долговечности) и сохраняемости, стойкости к спецфакторам вилок (в отличие от других изготовителей).
  • Вилки рассчитаны на применение в военной технике и в аппаратуре производственно-технического назначения.
  • Отличаются малыми габаритами, удобством в эксплуатации (монтаж вилок и розеток может производиться в полевых условиях), высокой надежностью, которая обеспечивается применением термореактивных пластмасс.
Технические характеристики
Наименование параметраЗначение
Технические условия:ТУ 16-526.359-74
Максимальный рабочий ток6,3 А
Максимальное рабочее напряжение36 В
Диапазон рабочих температурот -60°C до +80°C
Минимальная наработка на отказ10000 часов
Количество сочленений-расчленений10000
Минимальный срок сохраняемости10 лет
Срок службы вилки, в течение которого может быть израсходован рабочий ресурс8 лет
Степень защиты вилки по ГОСТ 14255-69IP00
Габаритные размеры32 x 32 x 42 мм
Масса28 г

xn--80aauks4g.xn--80afnmflgbrt7i.xn--p1ai

Вилка 47К, 48К в Самаре

Вилка 47К, 48К предназначена для присоединения переносных приёмников постоянного и переменного тока напряжением до 36 В, встраиваемых в передвижные средства наземного, водного и воздушного транспорта. Код приёмки - «1», «3».

Основные особенности

  • Вилка 48К, 47К изготавливается в условиях серийного производства в течение многих лет.
  • Качество изделий, соответствие их параметров требованиям и нормам ТУ, высокая стойкость к воздействию внешних факторов обеспечивает применение высококачественных материалов, гальванических покрытий, а также проведением испытаний специализированной испытательной лабораторией предприятия, полностью оснащённой необходимым оборудованием.
  • Проведены натурные испытания минимальной наработки (долговечности) и сохраняемости, стойкости к спецфакторам вилок (в отличие от других изготовителей).
  • Вилки рассчитаны на применение в военной технике и в аппаратуре производственно-технического назначения.
  • Отличаются малыми габаритами, удобством в эксплуатации (монтаж вилок и розеток может производиться в полевых условиях), высокой надежностью, которая обеспечивается применением термореактивных пластмасс.
Технические характеристики
Наименование параметраЗначение
Технические условия:ТУ 16-526.359-74
Максимальный рабочий ток6,3 А
Максимальное рабочее напряжение36 В
Диапазон рабочих температурот -60°C до +80°C
Минимальная наработка на отказ10000 часов
Количество сочленений-расчленений10000
Минимальный срок сохраняемости10 лет
Срок службы вилки, в течение которого может быть израсходован рабочий ресурс8 лет
Степень защиты вилки по ГОСТ 14255-69IP00
Габаритные размеры32 x 32 x 42 мм
Масса28 г

samara.amtorg.com.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
