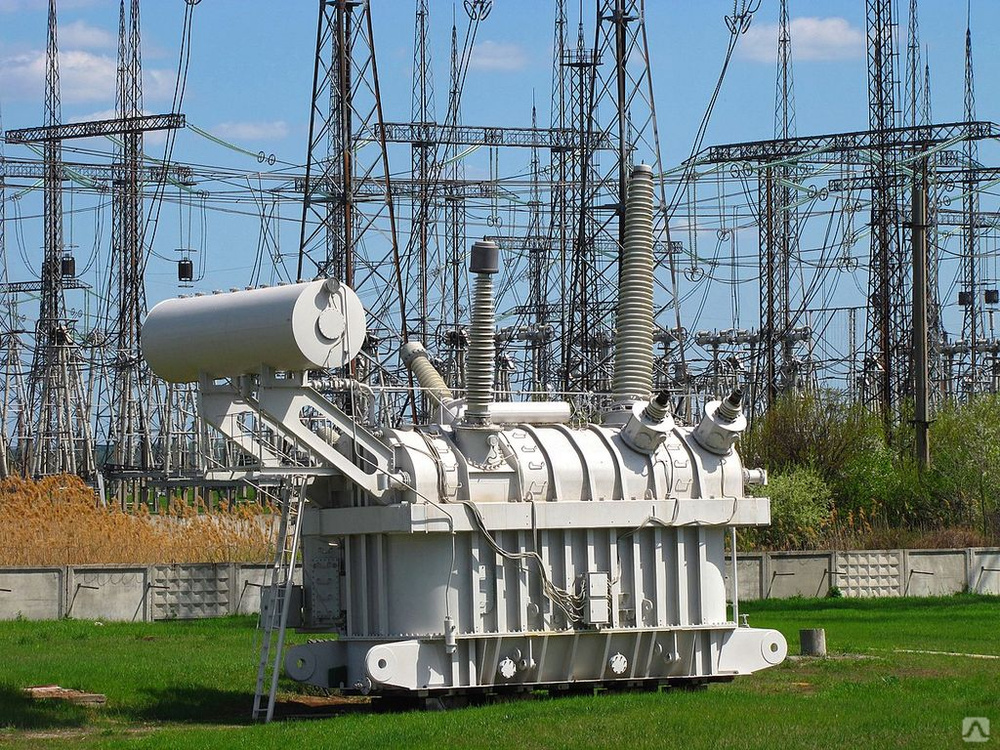

500 кв трансформатор: Трансформаторы силовые масляные класса напряжения 500 кВ

alexxlab | 17.02.2023 | 0 | Разное

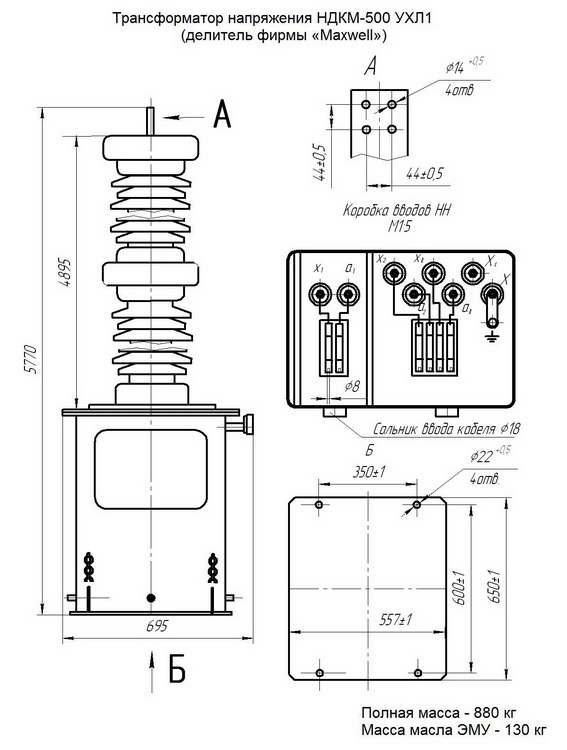

Трансформаторы напряжения индуктивные типа VPU на номинальное напряжение 110-500 кВ

Трансформаторы напряжения индуктивные типа VPU предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты номинальным напряжением от 110 до 500 кВ.

Трансформатор напряжения VPU представляет собой однофазный электромагнитный масштабный преобразователь некаскадного типа. Имеет первичную обмоткую, одну или две основные вторичные обмотки и одну дополнительную. Обмотки изолированы бумажно-масляной изоляцией и помещены в фарфоровый или композитный изолятор, заполненный маслом. Наверху фарфоровой или композитной покрышки расположена маслорасширительная мембрана из нержавеющей стали с масляным затвором. Вывод Х первичной обмотки и выводы вторичных обмоток находятся в клеммной коробке помещенной внизу корпуса трансформатора. Выводы Х, х1 и х2 заземляются. Выпускаются модификации трансформаторов на разные классы напряжения: VPU-123, VPU-245, VPU-363, VPU-525 на номинальные напряжения от 110 до 500 кВ соответсвено, различающиеся величинами допустимых нагрузок во вторичной цепи, размерами и весом. На боковой части корпуса находится коробка вторичных выводом, крышка которой пломбируется для предотвращения несанкционированного доступа.

Таблица основных метрологических и технических характеристик

индуктивных трансформаторов напряжения VPU:

п.п.	Наименование параметра:	Значение параметра:
1	Номинальное первичное напряжение, кВ	110/√3; 150/√3; 220/√3; 330/√3; 500/√3
2	Наибольшее рабочее напряжение, кВ	126; 170; 252; 363; 525
3	Номинальное напряжение основных вторичных обмоток, В	100/√3
4	Номинальное напряжение дополнительной обмотки, В	100; 100/3
5	Класс точности основных обмоток:	0,2 – 0,5 – 1,0 – 3,0
6	Номинальная вторичная нагрузка основных обмоток, ВА	от 10 до 600
7	Допустимая суммарная нагрузка для основных обмоток с сохранением требуемого класса точности 0,2:	до 300 ВА
8	Класс точности дополнительной обмотки:	3Р, 6Р
9	Номинальная вторичная нагрузка дополнительной обмотки,ВА	от 10 до 1 200
10	Предельная термическая мощность, ВА	до 3 000
11	Номинальная частота, Гц	50
12	Масса трансформатора, кг	от 400 до 2 200
13	Климатичское исполнение и категория размещения:	У1 (-45. ..+45), УХЛ1 (-60…+45)
14	Габаритно-установочные чертежи	предоставляются после заполнениния опросного листа на трансформатор

  * возможность изготовления трансформаторов напряжения типа VPU согласно требованиям Заказчика сообщается после заполнения опросного листа.

Более подробную информацию можете найти в Заводском каталоге на трансформатор напряжения типа VPU.

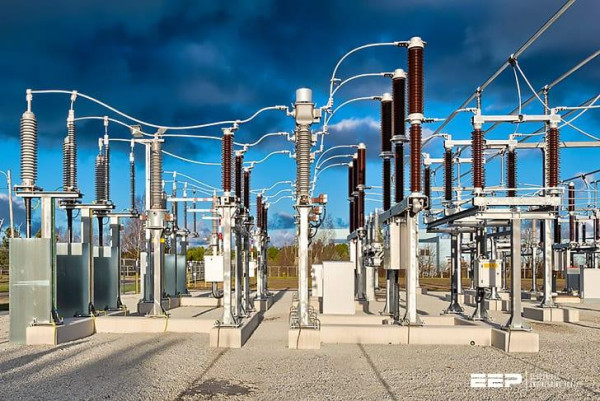

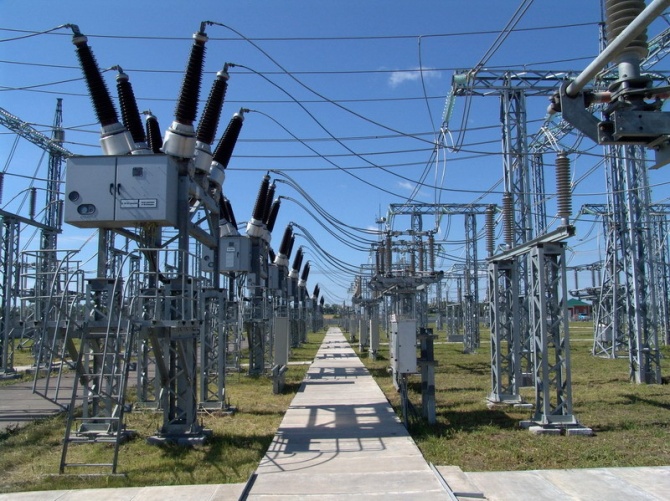

Трансформаторы тока ТРГ-УЭТМ®-500

Трансформаторы предназначены для эксплуатации в открытых и закрытых распределительных устройствах в районах с умеренным, тропическим (до плюс 55^оС) или холодным климатом (до минус -55^оС) , невзрывоопасной окружающей средой, не содержащей агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

• Высокий класс точности обмотки для измерения – вплоть до класса коммерческого учета электроэнергии 0,2S
• Возможность изменения коэффициента трансформации (в эксплуатации коэффициент трансформации можно изменять в соотношении 1:2:4).
• Отсутствие внутренней твердой изоляции исключает возникновение частичных разрядов, позволяет не проводить периодические проверки и испытания изоляции, а также снижает до минимума вероятность внутреннего пробоя изоляции
• Возможность пломбирования выводов вторичной обмотки для коммерческого учета электроэнергии, что позволяет предотвратить несанкционированный доступ к этим выводам
• Защитные обмотки для работы в переходных режимах с нормируемой остаточной намагниченностью классов PR, TPY и TPZ.

По вопросам заполнения и отправки опросных листов просьба обращаться в Отдел продаж ВВА: тел. (343) 324-51-23, [email protected]

Технические документы

Опросный лист ТРГ-УЭТМ^®-500

Разрешительная документация на ТРГ-УЭТМ® (декларация, свидетельство об утверждении типа, сертификаты и т.п.)

Габаритные и присоединительные размеры.  Принципиальная схема электрических соединений

Параметры

Основные технические характеристики

№	Наименование параметров	ТРГ-УЭТМ®-500
1	Номинальное напряжение, кВ	500
2	Наибольшее рабочее напряжение, кВ	525
3	Напряжение промышленной частоты, выдерживаемое трансформатором при давлении изолирующего газа, равном атмосферному, кВ	334
	Испытательные напряжения по ГОСТ Р 55195 – U пром. част/ U гроз.импул/ Uком.импул, кВ	680/1550/1230
4	Номинальная частота, Гц	50 или 60
5	Номинальный первичный ток, с шагом 5А, А	от 5 до 4000
6	Номинальный вторичный ток, А	от 1 до 5
7	Количество вторичных обмоток	от 1 до 8
8	Параметры тока короткого замыкания:
	Наибольший пик, кА	230
	Односекундный ток термической стойкости(трехсекундный), кА	90(63)
9	Максимальная температура окружающего воздуха, °С
	для исполнения Т1	+50
	для исполнений У1, УХЛ1*, ХЛ1*	+40
10	Минимальная температура окружающего воздуха по ГОСТ 15150-69, °С
	для исполнения Т1	– 10
	для исполнения У1	-45
	для исполнения ХЛ1*, УХЛ1*	-55
11	Изолирующий газ
	для исполнения Т1, У1	Элегаз (SF6)
	для исполнения УХЛ1*, ХЛ1*	смесь газов1)-
12	Максимальная допустимая утечка газа, % в год	0,2
13	Максимальная скорость ветра, м/с. , при толщине стенки льда до 20 мм	40
14	Тяжение проводов:
	в горизонтальной плоскости по оси трансформатора, Н	1500
	в вертикальной плоскости вниз, Н	1500
15	Средняя масса трансформатора, кг
	с фарфоровым изолятором	2500
	с полимерным изолятором	1610
16	Средний срок службы трансформатора, лет, не менее	40

¹⁾ Смесь – SF₆ (элегаз) и N₂ (азот) или по запросу SF₆ (элегаз) и CF₄ (тетрафторметан-14).

Трансформатор тока серии ТРГ-УЭТМ представляет собой конструкцию, в верхней части которой расположен металлический корпус, закрепленный на опорном изоляторе. Изолятор, в свою очередь, закреплен на основании, в котором находится коробка выводов вторичных обмоток. В металлическом корпусе закреплена первичная обмотка и ее выводы, внутри корпуса размещаются вторичные обмотки. Внутренние полости корпуса и изолятора заполнены изолирующим газом.

Конструкция первичной обмотки позволяет получить различные коэффициенты трансформации при изменении количества витков путем последовательно-параллельного соединения секций первичной обмотки. Возможно изготовление трансформаторов тока без переключения с одним коэффициентом трансформации.

Вторичные обмотки помещены в электростатические экраны, с целью выравнивания внутреннего электрического поля.

Магнитопровод вторичной обмотки для измерения изготовлен из нанокристаллического сплава, магнитопровод вторичной обмотки для защиты изготовлен из холоднокатаной анизотропной электротехнической стали.

Контроль давления газа производится с помощью сигнализатора плотности, имеющего температурную компенсацию. Сигнализатор плотности оснащен двумя парами контактов, что позволяет получать сигнал при двух значениях плотности (давления) газа и дистанционно осуществлять контроль давления газа.

При необходимости, имеется возможность пломбирования выводов вторичной обмотки для учета электроэнергии. Пломбирование осуществляется любым удобным способом. Для этого в конструкции трансформатора предусмотрены специальные места. В верхней части трансформатора тока расположено защитное устройство, которое соединяет внутренний газовый объем с атмосферой при значительном превышении внутреннего давления (например, при избыточном заполнении газом или внутреннем дуговом перекрытии), что делает аппарат взрывобезопасным.

Метрологические параметры вторичных обмоток

Назначение	Класс точности по ГОСТ 7746 и  IEC 61869-2	Номинальная вторичная нагрузка, В∙А	Коэффициент безопасности приборов	Номинальная предельная кратность
Коммерческий Учет или измерение	0,2S; 0,5S; 0,2; 0,5; 1; 3; 5;10	От 0 до 100	от 2 до 30
Защита	5Р; 10Р; 5PR; 10PR; TPY; TPZ	От 0 до 100		от 2 до 250





Параметры

Трансформаторы тока ТРГ-УЭТМ^®-500

Трансформаторы предназначены для эксплуатации в открытых и закрытых распределительных устройствах в районах с умеренным, тропическим (до плюс 55^оС) или холодным климатом (до минус -55^оС) , невзрывоопасной окружающей средой, не содержащей агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.

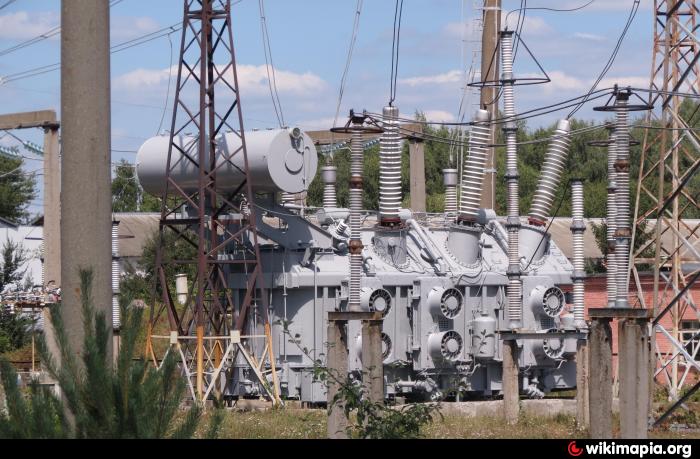

Технология полной замены трансформатора на 500 кВ

Трансформатор на 500 кВ является основным оборудованием в сети сверхвысокого напряжения, и в случае крупного отказа оборудования его часто необходимо решать путем замены трансформатора.

Использование технологии замены трансформатора может значительно сократить время обслуживания при отключении, уменьшить затраты на строительство и эффективно повысить надежность сети. Рабочий процесс, метод строительства, безопасность и контроль качества, инженерная практика и эффективность технологии замены трансформатора 500 кВ представлены для ознакомления коллег.

Трансформатор 500 кВ, являющийся основным оборудованием сети сверхвысокого напряжения, когда в поле происходит серьезная неисправность, которая не может быть отремонтирована, часто необходимо решить путем замены трансформатора на новый, в то время как традиционная замена трансформатора режим требует следующих шагов: отключение аварийного трансформатора → удаление электрического соединения неисправного трансформатора → слив охлаждающего масла из неисправного трансформатора → снятие принадлежностей неисправного трансформатора → корпус неисправного трансформатора вынесен из фундамента главного трансформатора → поврежденный трансформатор кузовные принадлежности снимаются с подстанции.

Неисправные комплектующие корпуса трансформатора эвакуировать с подстанции → новые комплектующие корпуса трансформатора отправить на место эксплуатации → основные компоненты проверены → разгрузка нового корпуса трансформатора на месте → установленные комплектующие трансформатора → цикл вакуумного горячего масла → статический → электрические испытания высокого напряжения → электрическое соединение нового трансформатора → восстановить работу блока питания.

Из-за большого количества рабочих звеньев и длинных цепочек для замены трех трансформаторов 500 кВ требуется более 40 дней отключения электроэнергии, что может привести к обширным и продолжительным отключениям электроэнергии и ограничениям мощности во время технического обслуживания. Как свести к минимуму время замены трансформатора и как можно скорее возобновить работу электроснабжения, чрезвычайно важно для обеспечения надежности электроснабжения сети.

Технология замены всей сборки трансформатора 500 кВ в основном заключается в оптимизации рабочего процесса и инновациях в процессе строительства, реализации аварийного трансформатора и нового трансформатора в корпусе трансформатора и корпусе высокого напряжения, радиаторе, шкафу для хранения масла, вентиляторе, соединительной трубке и масляный клапан и другие аксессуары в нормальном соединении, трансформатор, полный масла, общий электрический тест трансформатора, квалифицированное состояние операции замены обработки.

Этот метод работы в рабочем процессе будет состоять в том, что большая часть тестовых работ по установке нового трансформатора будет перемещена на неисправный трансформатор до отключения электроэнергии, разборка неисправного трансформатора, работы по эвакуации перенесены на новый трансформатор для восстановления работы источника питания, что может значительно снизить время устранения отключения электроэнергии; в процессе строительства в основном используется для улучшения гидравлического безударного рулевого управления, мониторинга работы и вибрации в режиме реального времени, узкого пространства, проверки установки нескольких рабочих поверхностей и т. д. технологии, чтобы обеспечить безопасность и качество старых и новых трансформаторов. в общем процессе обращения.

С внедрением технологии передачи трансформатора, время отключения группы из трех трансформаторов 500 кВ может быть сокращено примерно до 20 дней, его экономические и социальные выгоды очень значительны. Требования и эксплуатационные трудности сборки и передачи трансформатора. t

Содержание

Решения для силового трансформатора 500 кВ

Оптимизация рабочего процесса

Рабочий процесс был реорганизован и оптимизирован, большая часть работ по тестированию установки нового трансформатора была перенесена на период до отключения аварийного трансформатора, а также перемещены операции по его разборке и эвакуация неисправного трансформатора после того, как новый трансформатор возобновит работу электроснабжения, чтобы максимально сократить время обслуживания при отключении подстанции.

Оптимизированная схема операции по замене трансформатора 500 кВ выглядит следующим образом: планирование маршрута перемещения → исправление и изоляция рабочей зоны → устройство площадки для временной установки трансформатора → комплектация нового корпуса трансформатора в полевых условиях → выгрузка нового корпуса трансформатора на площадке для временной установки → Трансформаторное масло и ключевые принадлежности проходят аттестацию → установка новых принадлежностей трансформатора → вакуум → циркуляция горячего масла → статика → аттестованы испытания высоким напряжением → неисправность трансформатора отключение → устранение неисправности Электрическое соединение трансформатора → неисправность трансформатора в целом, перемещение из фундамента → новый трансформатор в целом продолжить фундамент → восстановить электрическое соединение нового трансформатора → возобновить работу нового трансформатора → слить масло из неисправного трансформатора → снести принадлежности неисправного трансформатора → вывести корпус неисправного трансформатора и принадлежности с площадки.

В оптимизированном процессе замены трансформатора на подстанции необходимо одновременно проводить демонтаж многих неисправных трансформаторов и проверку работы по установке нового трансформатора, чтобы избежать взаимных помех между двумя операциями, они должны основываться на фактических условиях подстанции, в соответствии с местными условиями, научное планирование рабочего участка и маршрута обработки.

Площадка для временной установки трансформатора должна быть как можно ближе к неисправному трансформатору, чтобы уменьшить рабочую нагрузку, но также необходимо оставлять достаточное количество машин, доступ персонала и высоковольтное оборудование под напряжением для соблюдения достаточного безопасного расстояния.

Обычно зона расширения трансформатора, зарезервированная подстанцией, Т-образный перекресток в конце канала подстанции, открытый двор, прилегающий к офисной и жилой зонам, и зеленая полоса на противоположной стороне фундамента трансформатора, эти участки могут быть выбраны в качестве площадки для временной установки трансформатора после усиления выпрямлением.

В период строительства транспортный канал может быть занят длительное время, поэтому план объезда техники и персонала в период занятия должен быть спланирован заранее.

Улучшение технологии строительства

В процессе строительства в основном используется комбинированная платформа для временной установки трансформатора, улучшенный гидравлический подъем и скольжение, мониторинг работы и вибрации в режиме реального времени, установка в узких местах и ​​другие технологии для обеспечения безопасности старого и новые трансформаторы в общем процессе передачи и замены.

Площадка временной установки трансформатора

Применение площадки временной установки комбинированного трансформатора.

В первую очередь следует обследовать выбранное место, чтобы убедиться, что под местом расположения платформы нет траншей или ям для труб, а земля отремонтирована и выровнена.

Используйте большую комбинированную балочную стальную опалубку для создания временной монтажной платформы, каждый модуль на месте между сращиванием, с обеих сторон для надежной блокировки пряжки, чтобы он соответствовал общей установке испытательного подшипника главного трансформатора, требованиям устойчивости.

Попробуйте бесплатно Какова функция Сердечник трансформатора ？Все, что вы должны знать

Примите эффективные меры защиты арматуры.

На выступе трансформатора более высоковольтный корпус, радиатор, масляная труба, корпус переключателя и клапана и другие уязвимые части, ключевые детали для поддержки, связывания и обмотки и другие способы укрепления и защиты, чтобы избежать повреждений при обращении операции.

Перемещение по арматуре, укладка тяжелого рельса.

Маршрут передачи смены трансформатора заранее должен быть подземным обследованием, определить подземные трубопроводы, расположение канавы, хорошее укрепление и меры защиты; заполните выбоины песком и гравием или доской из твердой древесины, а затем укрепите плотным покрытием толстую стальную пластину для повышения несущей способности грунта;

Выберите прямой стальной рельс весом 50 кг/м для укладки скользящей дорожки, длинные стыки на обоих концах рельса должны быть заполнены одной и той же доской, не должно быть пустых мест.

Установленная на системе мониторинга в режиме реального времени оседания рельсового пути, может в режиме реального времени реагировать на ситуацию оседания на земле. Площадка для временной установки трансформатора, как показано на рис. 1, мощение тяжелых рельсов, как показано на рис. 2.

сверхмощный трансформатор 500 кВ для прокладки пути

Узнайте больше о Трансформатор сухого и масляного типа

Применение технологии пропорционального управления гидравлическим домкратом и выравниванием.

Основное выбранное оборудование: маслонасосная станция высокого давления 70 МПа, гидравлический домкрат 250 т, гидравлический толкатель 30 т и последовательные гидравлические зажимы 30 т каждый по 4, многоходовой синхронный уравновешивающий комбинированный клапан, пропорциональная дистанционная обратная связь контролировать каждую группу. Среди них многоходовой синхронный уравновешивающий комбинированный клапан в основном обеспечивает синхронный подъем нескольких домкратов и несколько подруливающих устройств с одинаковой скоростью горизонтального движения, пропорциональное дистанционное управление с обратной связью для работы команды в соответствии с дистанционным отображением обратной связи давления масла, хода и скорости. данные, мониторинг в режиме реального времени размера нагрузки и условий работы, регулировка скорости подъема и движения путем регулировки степени открытия поворотного клапана высокого давления, чтобы подъем и посадка трансформатора, движение и скольжение были более плавными, более надежными и более умными.

Мониторинг ключевых параметров и рабочих частей в режиме реального времени.

Из-за больших компонентов трансформатора, большого размера, большого тоннажа и высоких требований целесообразно одновременно установить на трансформаторе три регистратора вибрационных ударов, которые устанавливаются в нижней части корпуса трансформатора, верхней корпусной коробки и плоское положение верхнего торца высоковольтного кожуха.

В качестве регистратора вибрации выбран интеллектуальный терминал мониторинга IMS-200, который может отслеживать трехмерное значение вибрации, внутреннее давление воздуха, продольный и поперечный наклон главного трансформатора, скорость движения и изменения температуры и влажности трансформатора в в режиме реального времени через удаленную передачу данных 4G и технологию связи ближнего радиуса действия Bluetooth на мобильном телефоне и компьютере.

В положении подъема трансформатора, положении направляющей пластины направляющей и других ключевых позициях, корпусе, радиаторе и других слабых местах для добавления съемного устройства видеомониторинга с магнитным всасывающим каналом, устройство мониторинга может быть достигнуто с помощью удаленного мониторинга связи 4G, а через Технология цифровой беспроводной карты Light bridge для поддержки мониторинга в режиме реального времени четырех мобильных терминалов на расстоянии 300 м (задержка данных меньше 0. В то же время командир операции может использовать пульт дистанционного управления 433M RF для удобного переключения камер, поэтому что аномалии могут быть исследованы в режиме реального времени во время операции.0003

Читать дальше Как решить Силовой трансформатор 220 кВ  Нарушение регулирования напряжения под нагрузкой

Применение инструментов и технологий для установки в ограниченном пространстве.

Для одновременного выполнения операций по установке или снятию на нескольких рабочих поверхностях на действующих подстанциях применяется удобный малогабаритный электрический кран, который имеет компактную электрическую поворотно-телескопическую стрелу и может выполнять операции по перемещению рабочих органов на нижней высоте -конденсированные радиаторы.

Применение собранной подъемной вышки, которая поднимается по бокам корпуса трансформатора для завершения вертикального подъема частей трансформатора в условиях ограниченного пространства, может значительно повысить эффективность монтажа и демонтажа.

Keep on Reading Ultimate DirStribution Transformer для руководства

Заключение

Принятие цельнозернового метода перевода. быстро восстанавливать электроснабжение и эффективно повышать надежность энергосистемы, поэтому она имеет большую ценность для продвижения и применения в области сопротивления короткого замыкания силовых трансформаторов, увеличения мощности трансформатора и аварийной утилизации.

В то же время операция по переводу трансформатора 500 кВ предъявляет высокие требования к управленческой способности строительного предприятия, эксплуатационного оборудования и коллектива персонала. Строительное подразделение должно заранее разработать научный план строительства, принять строгие меры для предотвращения поражения электрическим током высокого напряжения, защиты оборудования и демпфирования вибрации, усилить управление операционным процессом и обеспечить качество проекта для достижения ожидаемых результатов.

Learn more about the Ultimate Dry Type Transformer  for Guide

Download Resource

About Daelim

Recent Posts

солнечная тепловая электростанция

Девять вопросов и ответов о солнечной тепловой электростанции Daelim является ведущим китайским брендом

трансформатор 66кВ

Анализ неисправности трансформатора 66 кВ Для случая деформации вторичной обмотки трансформатора 66 кВ мы разработали

проходной трансформатор

Втулка распределительного трансформатора Диагностика деградации изоляции корпуса В этой статье автор представляет 500 кВ

О Bin Dong

Здравствуйте, я Бин, генеральный директор Daelim, ведущего производителя трансформаторов. Если у вас возникли проблемы при поиске оборудования, вам нужно сообщить нам об этом.

Нажмите здесь

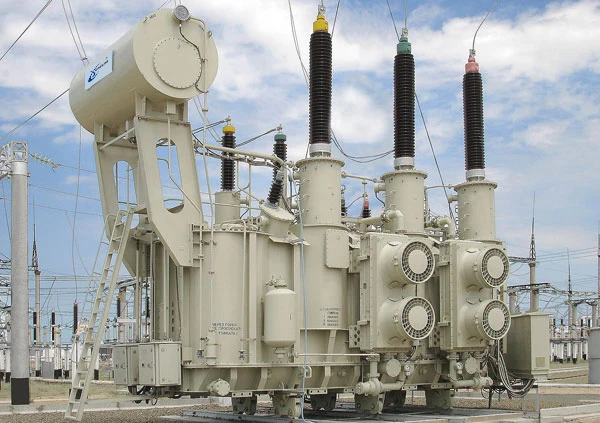

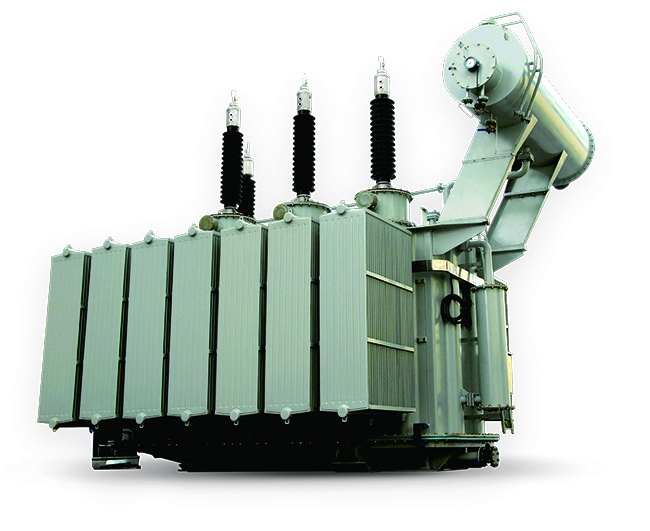

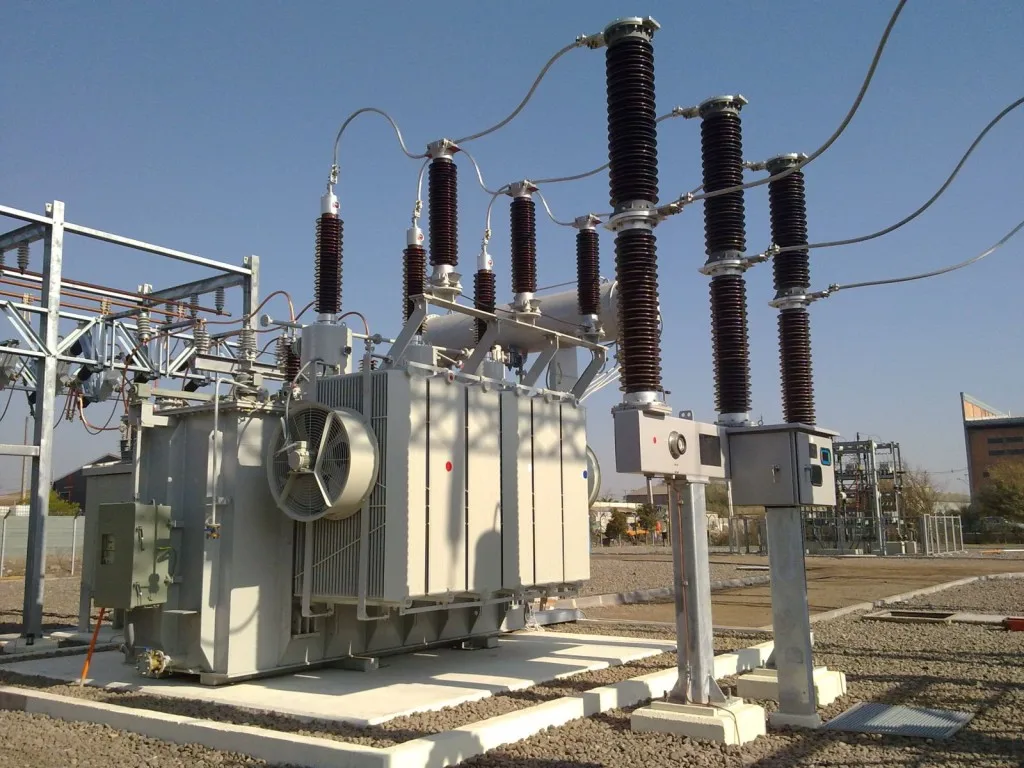

500 кВ Трехфазный масляный силовой трансформатор

Главная >> Продукция CTSS >> Силовая передача >> Масляный трансформатор (OIT)

500 кВ Трехфазный масляный силовой трансформатор Подробная информация о продукте:

Общие сведения:

Большие силовые трансформаторы (сверхвысокое напряжение и большая мощность) используются в электроэнергетических системах. Промышленные и бытовые трансформаторы большой мощности (однофазные или трехфазные), работающие на частоте сети, рассчитаны на высокие напряжения и токи. Для эффективной передачи электроэнергии необходимы повышающие большие силовые трансформаторы на электростанции для повышения напряжения с соответствующим снижением тока. Потери мощности в линии пропорциональны квадрату тока, умноженному на сопротивление линии электропередачи, поэтому для уменьшения потерь в линиях передачи на большие расстояния используются очень высокие напряжения и низкие токи. На приемном конце 9Понижающие большие силовые трансформаторы 0205 снижают напряжение и увеличивают ток до уровня бытового или промышленного напряжения.

CTSS (China Transpowers Electric Co., Limited) известна и высоко ценится за надежность своих продуктов и интегрированные услуги. Многие наши продукты экспортируются и применяются на зарубежных рынках, таких как Австралия, Южная Африка, Западная Африка, Ближний Восток, Европа, Южная Америка, в отношении электростанций, подстанций, минеральной и рудной промышленности.

Стандарты:

Ø IEC-76 .1-1993 Силовые трансформаторы: общие

Ø IEC-76 .2-1993 Силовые трансформаторы: превышение температуры диэлектрические испытания и внешние зазоры в воздухе

Ø  IEC60076-4-2002 Силовые трансформаторы, часть 4, руководство по испытаниям силовых трансформаторов и реакторов на грозовой импульс и коммутационный импульс

Ø  IEC-60076-5:2000 Способность силовых трансформаторов выдерживать короткое замыкание

Ø  JB/T3837-1996 Подходы к редактированию типа трансформатора

Ø  GB1094. 1.2-1996 Производственный стандарт силового трансформатора

Ø  GB1094.3.5-2003 Производственный стандарт силового трансформатора

Ø 0 4GB1T/

Ø 0 4GB1T/

Ø Параметры и требования трехфазного масляного силового трансформатора



Методы

Конструкция:

индексы

Ø Анализ прочности: программное обеспечение COMOS

Ø Распределение магнитного поля рассеяния и его электродинамическая сила: программное обеспечение для анализа магнитного поля рассеяния градиентного распределения основной изоляции, продольной изоляции и импульсного напряжения в обмотках, а также на выводах обмоток.

Производство:

Ø Сердечник: эффективное улучшение характеристик холостого хода трансформатора с помощью следующих методов:

Использование высококачественной импортной кремнистой стали с методом безворсового на верхнем ярме

При этом подбирается соответствующая плотность магнитного потока и частота автоколебаний сердечников для снижения уровня шума трансформатора.



Ø  Обмотка:

²  Оптимизируйте перестановку обмотки, чтобы эффективно снизить потери нагрузки, а также потери на вихревые токи.

² Зигзагообразная структура маслопровода для снижения повышения средней температуры и повышения температуры в горячих точках и, таким образом, продления срока службы трансформатора.

Ø Конструктивные детали сердечника: уменьшите паразитные потери за счет снижения потерь на вихревые токи, волочения пластин сердечника или минимизации щелей на основе расположения структурных частей сердечника.

Ø Бак трансформатора: сочетание методов магнитной блокировки и медной блокировки для снижения потерь на рассеяние.

Особенности продуктов:

Ø Низкие потери

Ø Низкий шум

Ø №

Ø с инновациями в безопасности

Ø Религиозность завещана

Ø Низкое обслуживание

Ø И ТАКАТИЧЕСКИЕ И ТАКАТИВНОСТЬ И ТАКАТИВАЯ И ТАКАТИВАЛЬНОСТЬ И ТАКАТИВАЯ И ТАКАТИВАЛЬНОСТЬ И ЗАМЕРЕНИЯ

ø сертифицирован

Ø Подходит для местных условий

Ø  Экономичный

Ø  Easy operation



Brief specification:

Ø  Voltage class: 500kV or 550kV

Ø  Capacity: 100000～334000kVA

Ø Сопротивление короткого замыкания: 14 %0333 ＜ 0,15 ~ 0,25%

Ø Потеря: Потеря без нагрузки строго соответствуют IEC Speccecation

.
