53А50Н технические характеристики: 53а50н Верстат зубофрезерный, оборудование для производства от “”ПромСнаб””, технические характеристики, цена и отзывы в Киеве и Украине
alexxlab | 01.06.2023 | 0 | Разное

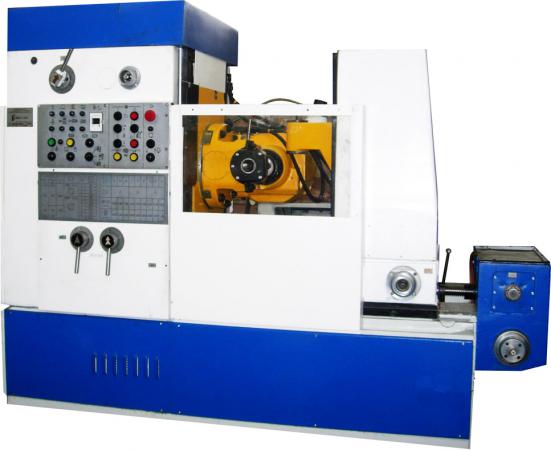

Станок зубофрезерный 53а50н, цена в Москве от компании НОВА Механика

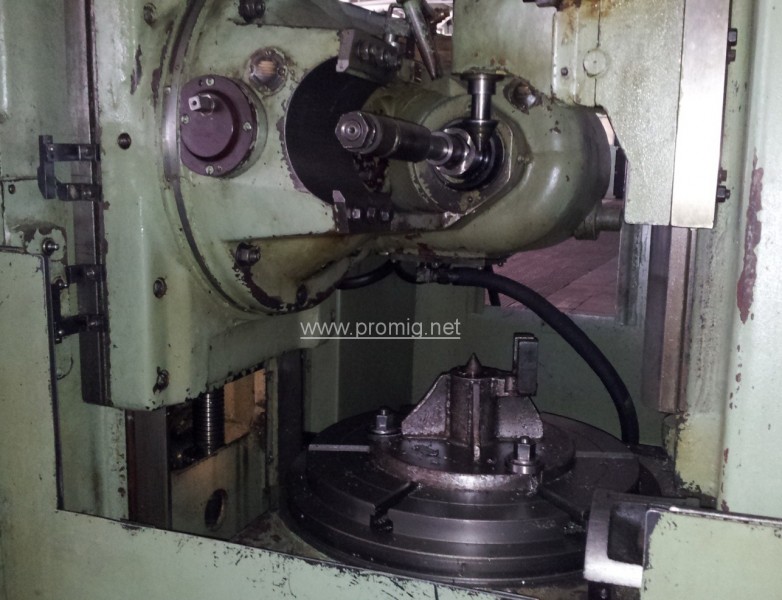

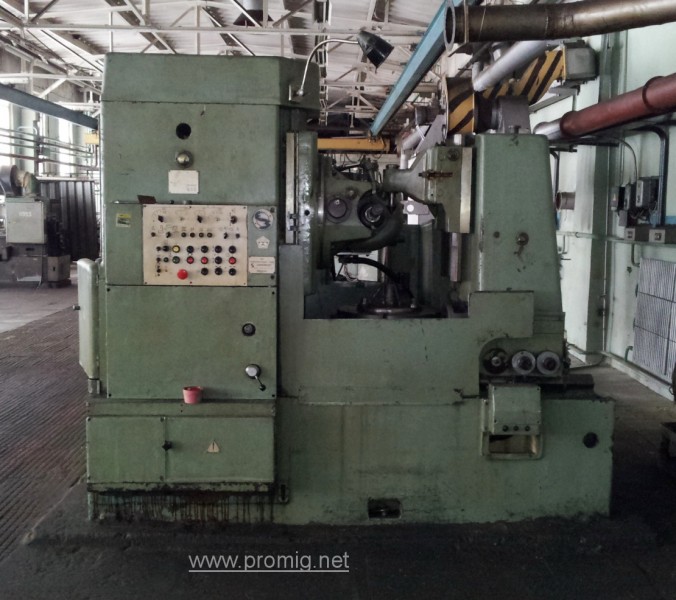

Зубофрезерный станок 53А50Н работает по методу обкатки и предназначен для нарезания зубьев цилиндрических и червячных колес в условиях мелко- и среднесерийного производства. В качестве инструмента используют червячные фрезы. Полуавтомат выполнен по вертикальной компоновке с неподвижной инструментальной стойкой и подвижным в горизонтальном направлении столом.
Состоит из станины, в которой размещены гидропривод, привод для подвода смазочного материала, конвейер для отвода стружки, коробка главного привода, а также резервуары гидросистемы и системы охлаждения. С левой стороны станины наверху жестко закреплена стойка, в которой находятся механизмы гитар деления и дифференциала.
По вертикальным призматическим направляющим стойки перемещается каретка с фрезерным суппортом. К передней стенке корпуса стойки зубофрезерного полуавтомата 53А50Н прикреплены коробка распределения движений и пульта управления.
На передней стенке станины станка расположена коробка скоростей со сменными зубчатыми колесами гитары скоростей, а справа – коробка с конечными выключателями и сигнальными лампами. Стол зубофрезерного станка 53А50Н служит для установки заготовки. На корпусе стола, перемещаемом по горизонтальным направляющим станины, установлена стойка с контр-поддержкой для оправки. Управление станком осуществляется рукоятками и кнопками расположенными на пульте управления.
Технические характеристики
| Наименование параметра | Величина |
| Максимальный диаметр нарезаемых колес, мм: | |
| без контрподдержки | 500 |
| с контрподдержкой | 500 |
| Максимальный модуль нарезаемых зубьев, мм | 10 |
| Минимальное число нарезаемых зубьев | 8 |
| Диаметр стола, мм | 560 |
| Максимальный угол наклона зубьев нарезаемых колес, град | +/-45 |
| Расстояние между осями стола и фрезы, мм | 60-350 |
| Расстояние от плоскости стола до оси фрезы, мм | 195-595 |
| Максимальные размеры установленной червячной фрезы, мм: | |
| длина | 200 |
| диаметр | 200 |
| Максимальное вертикальное перемещение суппорта, мм | 400 |
| Конус отверстия фрезерного суппорта (Морзе) | 5 |
| Максимальное осевое перемещение фрезы, мм | 180 |
| Частота вращения фрезерного шпинделя, оборотов/минуту | 40-405 |
| Подача, мм/минуту: | |
| вертикальная | 0,75-7,5 |
| радиальная | 0,22-2,25 |
| тангенциальная | 0,13-2,6 |
| Мощность электродвигателя главного привода, кВт | 8; 10; 12,5 |
| Габаритные размеры станка, мм: | |
| длина | 2670 |
| ширина | 1810 |
| высота | 2250 |
| Масса станка, кг | 10200 |

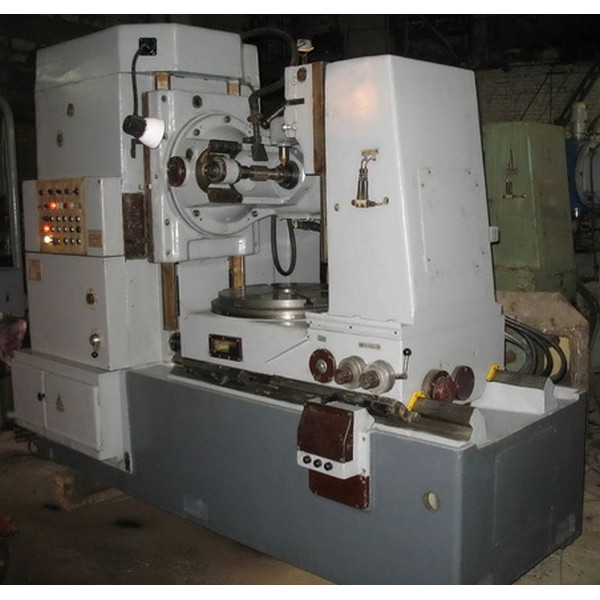

Полуавтомат зубофрезерный вертикальный 53А50Н | Станочный Мир
- Главная /
- Справочник
- Станки советские, российские, импортные – справочная информация
- Станки советские, российские, импортные – справочная информация
- Полуавтомат зубофрезерный вертикальный 53А50Н
Универсальный зубофрезерный станок предназначен для фрезерования цилиндрических прямозубых, косозубых и червячных колес в условиях единичного и серийного производства.
Нарезание зубчатых колес производится по способу обкатки червячной фрезы и обрабатываем
Технические характеристики станка 53А50Н
| Параметр | Значение |
|---|---|
| Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С) | Н |
| Наибольший диаметр обрабатываемой детали, мм | 500 |
| Наибольший модуль обрабатываемых зубчатых колес | 8 |
| Длина зуба нарезаемого колеса, мм | 350 |
| ЧПУ | – |
| Пределы частот вращения шпинделя Min/Max, об/мин. | 40 – 405 |
| Мощность, кВт | 12.5 |
| Габариты, мм | 2670_1810_2250 |
| Масса, кг | 9850 |
| Начало серийного выпуска, год | 1978 |
| Завод-производитель | Егорьевский станкозавод Комсомолец ЕСЗК, ОАО |
