Кабель ААБнлГ 6 кВ – Цена, Расшифровка, Характеристики и все Сечения

– 6 кВ

Где купить

Номинальное переменное напряжение	6 кВ
Количество жил	3
Сечение размер	10 – 240 мм²

Содержание:

Расшифровка
Технические
характеристики
Конструкция
Применение
Маркировка

Сечения
и маркоразмеры
ГОСТ
Аналоги
Производители

Расшифровка ААБнлГ

– алюминиевая токопроводящая жила

– алюминиевая оболочка;

– броня из стальных оцинкованных лент

– не распространяющий горение защитный покров

– слой из полиэтилентерефталатных лент в подушке под броней;

– отсутствие защитного покрова

ААБнлГ-Т – тропическое исполнение (стойкость к воздействию плесневых грибов)

ААБнлГУ – в настоящее время, буква “у” не используется. Была введена изменением № 3 в ГОСТ 18410-73, для обозначения ТПЖ с повышенной температурой нагрева. После перехода предприятий к выпуску усовершенствованных кабелей, буква “у” была исключена.

ож – однопроволочная жила

ок – однопроволочная круглая жила

ос – однопроволочная секторная жила

мж,мп,мн – многопроволочная жила

мс – многопроволочная секторная жила

Технические характеристики ААБнлГ

Общие характеристики

Номинальное переменное напряжение

6 кВ

Номинальная частота

50 Гц

Минимально допустимый радиус изгиба при прокладке

25 диаметров кабеля (для одножильного кабеля)
25 диаметров кабеля (для многожильного кабеля)

Строительная длина

метров

Код ОКП ААБнлГ

3536430100

Класс пожарной безопасности

O1.8.2.5.4

Срок службы

30 лет

Гарантийный срок эксплуатации кабеля

4,5 лет

Температура окружающей среды при эксплуатации кабеля

от -50°С до 50°С

Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C

98%

Минимальная температура прокладки кабеля без предварительного подогрева

0 °С

Радиус изгиба

Допустимые температуры нагрева токопроводящих жил кабеля:

Длительно-допустимая

80/65* °С

В режиме перегрузки

105/90* °С

Предельная при коротком замыкании

200 °С

Конструкция ААБнлГ

1. Алюминиевая токопроводящая жила
2. Фазная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
3. Заполнение из бумажных жгутов
4. Поясная бумажная изоляция, пропитанная вязким изоляционным пропиточным составом
5. Экран из электропроводящей бумаги
6. Алюминиевая оболочка
7. Подушка:
- битумный состав или битум;
- ленты полиэтилентерефталатные;
- лента поливинилхлоридная;
- стеклянная пряжа из штапелированного волокна или стеклолента;
8. Броня из стальных оцинкованных лент

Токопроводящие жилы должны быть одно- или многопроволочными номинальными сечениями в соответствии с таблицей:

Наименование жилы	Номинальное сечение алюминиевой жилы, мм
Наименование жилы	круглой	секторной (сегментной)
Однопроволочная	6-50	25-240
Многопроволочная	–	70-240

Номинальное сечение нулевых жил меньшего сечения должно соответствовать указанному:

Наименование жилы	Номинальное сечение алюминиевой жилы, мм
Основная	25	35	50	70	95	120	150	185	240
Нулевая или заземления	16	16	25	35	50	70	70	95	120

Маркировка ААБнлГ

Маркировка расцветкой должна быть устойчивой, нестираемой и различимой. Маркировка должна производиться при помощи цветных лент на жилах или лент натурального цвета с полосками, отличающимися друг от друга по цвету. Маркировка цифрами производится печатанием или тиснением и должна быть отчетливой. Цвет цифр при маркировке печатанием должен отличаться от цвета изоляции жилы. Цифры должны иметь одинаковый цвет. Изоляция жилы меньшего сечения (нулевой) может быть любого цвета и может не иметь цифрового обозначения. Цвет изоляции жил должен соответствовать ГОСТ 18410-73. При обозначении изолированных жил цифрами расстояние между ними не должно быть более 35 мм.

Применение ААБнлГ

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на номинальное напряжение 6 кВ номинальной частотой 50 Гц
Допускается разность уровней между высшей и низшей точками расположения кабеля не более 20 м
Для прокладки в пожароопасных помещениях
Для одиночной прокладки в кабельных сооружениях и производственных помещениях.
Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту
Применяются при наличии опасности механических повреждений кабеля

Сечения и маркоразмеры ААБнлГ

Выбрав необходимый размер кабеля ААБнлГ, вы сможете уточнить значения и описание следующих характеристик:

вес и диаметр
токовая нагрузка
ток короткого замыкания
мощность
сопротивление
точная конструкция
маркировка

ААБнлГ 3х10
ААБнлГ 3х16

ААБнлГ 3х25
ААБнлГ 3х35

ААБнлГ 3х50
ААБнлГ 3х70

ААБнлГ 3х95
ААБнлГ 3х120

ААБнлГ 3х150
ААБнлГ 3х185

ААБнлГ 3х240

ГОСТ ААБнлГ

Ниже представлены государственные стандарты для ААБнлГ, в соответствии с которыми мы собрали технические характеристики, представленные на данной странице.

ГОСТ 18410-73

действующий

«ГОСТ 18410-73 Кабели силовые с пропитанной бумажной изоляцией. Технические условия»

с 01.01.1975 по н.в.

скачать

Так же смотрите

ГОСТ 22483-2012

действующий

«Жилы токопроводящие для кабелей, проводов и шнуров»

с 01.01.2014 по н.в.

скачать

ГОСТ 24641-81

действующий

«Оболочки кабельные свинцовые и алюминиевые. Технические условия. »

с 01.01.1975 по н.в.

скачать

ГОСТ 7006-72

действующий

«Покровы защитные кабелей»

с 01.01.1975 по н.в.

скачать

ГОСТ 15150-69

действующий

«Исполнения для различных климатических районов»

с 01. 01.1971 по н.в.

скачать

Аналоги ААБнлГ

ААБлГ

бронированный лентами кабель, с алюминиевой жилой, с бумажной пропитанной изоляцией, алюминиевой оболочкой, без наружного покрова. Напряжение 6 кВ.

ЦААБлГ

бронированный лентами кабель, с алюминиевой жилой, с бумажной пропитанной изоляцией (нестекающий состав), алюминиевой оболочкой, без наружного покрова. Напряжение 6 кВ.

ЦААБнлГ

ААБвГ

ЦААБвГ

ААБ2лГ

ЦААБ2лГ

Заводы-производители ААБнлГ

ООО «Завод Москабель»

НАО «Иркутсккабель»

Ваша заявка на кабель ААБнлГ – 6кВ успешно отправлена. С вами свяжутся в ближайшее время!

Представьтесь, пожалуйста:

E-Mail:

Телефон:

Необходимое количество:

Сообщение (при необходимости):

Авторизация Регистрация Забыли пароль?

Силовые гибкие кабели на 6 кВ | Кабели

6кВ
кабель
справка

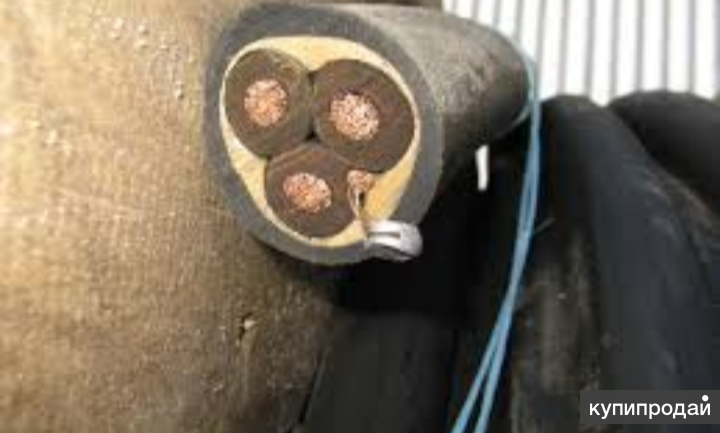

Силовые гибкие кабели с медными жилами с резиновой изоляцией в резиновой оболочке повышенной теплостойкости предназначены для присоединения экскаваторов и передвижных ГММ к электрическим сетям с изолированной нейтралью при номинальном переменном напряжении 6 кВ частоты 50 Гц, при температуре окружающей среды от-50 до +50 °С.
Строительная длина приведенных в таблице кабелей должна быть не менее 200 м.

Марки, число жил, номинальные сечения и наружные диаметры силовых гибких кабелей на напряжение 6 кВ

Марки кабелей	Число и номинальное сечение жил, мм²		Номинальное суммарное сечение металлического	Наружный диаметр кабеля, мм
Марки кабелей	основных	заземления	экрана, мм²	Наружный диаметр кабеля, мм
КШВГ, КШВГ-ХЛ КШВГТ	3×10	1×6	4	43,8
	3×16	1×6	4	46,3
	3×25	1×10	4	49
	3×35	1×10	6	52,6
	3×50	1×16	6	55,4
	3×70	1×16	6	64,9
	3×95	1×25	8	68,1
	3×120	1×35	8	73,5
	3×150	1×50	8	79,2
КШВГЭ, КШВГЭ-ХЛ	3×10	1×6	–	43,2
	3×16	1×6		45,8
	3×25	1×10	–	48,4
	3×35	1×10	–	52,2
	3×50	1×16	–	54,8
	3×70	1×16	–	64,3
	3×95	1×25	–	67,5
	3×120	1×35	–	73
	3×150	1×50		78,6
КШВГД, КШВГДТ	3×25	.	4	49
	3×35	–	6	52,6
	3×50		6	55,4
	3×70		6	64,9
	3×95	–	6	68,1

Кроме кабелей, указанных в табл., выпускаются силовые кабели марки КГЭ и КГЭТ на напряжение 6 кВ и температуру от -40 до +50 °С, КШВГТ-10 на 10 кВ и температуру от -50 до + 50 °С, а также КСГВ на 6 кВ и температуру от – 60 до + 50 °
С.

Технические данные кабелей силовых гибких на напряжение 6,10 кВ (ТУ 16-705.101-79)

Число и сечение жил, мм²	КГЭ (КГЭ-ХЛ)		КГЭТ/КГЭ-Т		КШВГТ-10
Число и сечение жил, мм²	Наружный диаметр, мм	Масса 1 км кабеля, кг	Наружный диаметр, мм	Масса 1 км кабеля, кг	Наружный диаметр, мм
3×10+1×6+1×6	41,2	2170	41,2	2 143/2 304	–
3×16+1×6+1×6	43,8	2522	43,8	2 491/2 665	–
3×25+1×10+1×6	46,4	3014	46,4	2 979/3 174	–
3×35+1×10+1×6	50,2	3641	50,2	3 601/3 819	–
3×50+1×16+1×10	53,9	4309	53,9	4 266/4 543	–
3×70+1×16+1×10	63,3	5835	63,3	5 783/6 120	–
3×95+1×25+1×10	66,5	6998	66,5	6 941/7 319	–
3×120+1×35+1×10	72,0	8267	72,0	8 203/8 618	–
3×150+1×50+1×10	77,6	9802	77,6	9 730/10 195	–
3×25+3×6			–	–	66,5
3×35+3×6				–	71,6
3×50+3×10				–	74,0
3×70+3×10					78,7
3×95+3×16	–				85,6
3×120+3×16				–	91,0
3×150+3×25	–	–	–	–	96,7

Наружный диаметр кабеля марки КСГВ 3×120+1×35+7×2,5, выпускаемого согласно ТУ 16-705. 022-77, равен 75 мм.

Назад
Вперед

Вы здесь:
Главная
Инфо
Кабели
Термоусаживаемая манжета для ремонта кабелей

Читать также:

Основные расчетные данные трехфазных кабелей с медными жилами
Прокладка кабелей при низких температурах
Обозначения и типы кабельных муфт 1, 6, 10 кВ
Технические характеристики СПЭ кабеля напряжением 10 кВ
Рекомендуемая область применения наиболее распространенных марок кабелей 1,6,10,20

3-жильный кабельный наконечник из сшитого полиэтилена Термоусадка для помещений 6,6 кВ 7,2 кВ ВН

Кабельный наконечник 6,6 кВ | 3 ядра | сшитый полиэтилен |

Комплекты для заделки кабелей из сшитого полиэтилена с использованием термоусадочной технологии подходят для заделки трехжильных кабелей среднего/высокого напряжения (СН-ВН) до 7,2 кВ внутри помещений.

Используется для концевой заделки силовых кабелей 6,6 кВ/7,2 кВ в распределительных устройствах среднего и высокого напряжения, трансформаторах, двигателях или кабельных коробках – o Наружная кабельная заделка 6,6 кВ Доступна версия .

3-жильный кабельный наконечник из сшитого полиэтилена

ВЫСОКОЕ НАПРЯЖЕНИЕ ВНУТРЕННИЙ ТЕРМОУСАДОЧНЫЙ

Тип кабельного наконечника – термоусадочный
Место подключения — внутри помещения
Напряжение – 6,6 кВ / 7,2 кВ
Тип изоляции кабеля – XLPE EPR (полимерный)
Количество ядер – 3 ядра
Проводники – 25 кв. мм, 35 кв. мм, 50 кв. мм, 70 кв. мм, 95 кв. мм, 120 кв. мм, 150 кв. мм, 185 кв. мм, 240 кв. мм, 300 кв. мм, 400 кв. мм, 500 кв. мм
Термоусадка Стандартная длина хвостовика – 650 мм
Подходит для кабелей 6,6 кВ — BS6622, BS7835, BS7870, BS6883, BS7917 и IEC60502-2

6,6 кВ тестирование и выбор концевой заделки кабеля

Испытание термоусаживаемых полимерных систем 6,6 кВ термоусадочные муфты и концевые заделки в соответствии со стандартами CENELEC HD 628 S1 и 629. 1 S2:2006, включая VDE 0278 и IEC 60502. выбор комплекта термоусадочной муфты для 3-жильных кабелей из сшитого полиэтилена для помещений до 7,2 кВ — доступны индивидуальные концевые муфты, подходящие для всех типов высоковольтных полимерных кабелей.

➡ Дополнительные выводы 6,6 кВ: Одножильный 7,2 кВ из сшитого полиэтилена для помещений | Одножильный, наружный, 7,2 кВ, сшитый полиэтилен

3-жильный кабель 6,6 кВ/7,2 кВ Концевая заделка внутри помещения	Набор для заделки кабеля термоусадкой Ассортимент	3-жильный кабель 6,6 кВ/7,2 кВ Концевая заделка наружного кабеля
3ТИС-7.2Х-А	25-50 кв. мм	3TES-7.2X-A
3ТИС-7.2Х-В	70-120 кв.мм	3TES-7.2X-B
3ТИС-7.2Х-С	150-240 кв.мм	3TES-7.2X-C
3ТИС-7.2Х-Д	300-500 кв.мм	3TES-7.2X-D

Список комплектов кабельных наконечников

Термоусадочные трубки с защитой от следов (красные)	3
Термоусадочные трубки для снятия напряжения (черные)	3
Желтая лента для снятия напряжения (только экранированный высоковольтный кабель из сшитого полиэтилена)	3
3-жильный разъемный чехол	1
Красная уплотнительная лента из мастики	1
Обезжиривающие салфетки для очистки кабелей из сшитого полиэтилена	3
Инструкции по соединению ВН 3 жилы из сшитого полиэтилена для помещений	1

Посмотрите, как установить высоковольтные заделки и соединения среднего напряжения

Аксессуары для концевой заделки 6,6 кВ

Полный ассортимент принадлежностей для заделки трехжильных кабелей 6,6 кВ для внутренней установки.

Сапоги кабельной муфты 6,6 кВ | Кабельные вводы | Комплекты заземления экрана | Кабельные наконечники

Высоковольтные наконечники, разъемы, вилки

T&D распределяет высоковольтные термоусадочные, холодноусадочные и вставные кабельные наконечники и разъемы для Высоковольтное присоединение силовых кабелей к распределительным устройствам и трансформаторам с воздушной, элегазовой или масляной изоляцией, 11кВ-33кВ.

Утвержденный поставщик T&D – 3M, Elastimold, Nexans Euromold & Pfisterer

Запросить

Спецификации

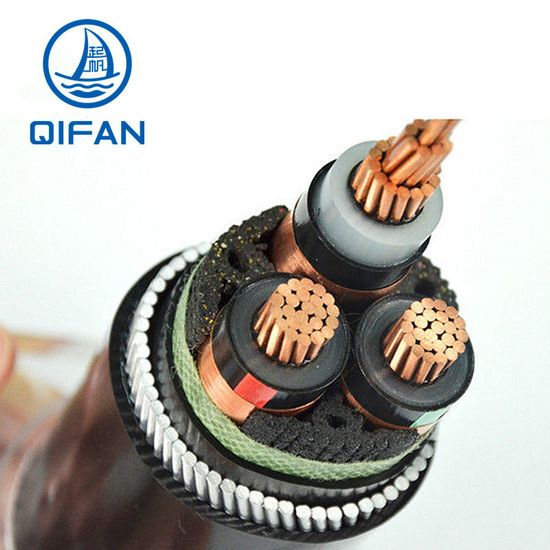

3,6/6 кВ Медный силовой кабель с изоляцией из сшитого полиэтилена

Медный кабель среднего напряжения с изоляцией XLPEsk6/9000

№ модели:

кабель питания

Применение:

Строительство, подземная, промышленная, электростанция

Напряжение:

Кабель низкого и среднего напряжения

Ток:

Кабель переменного тока

Изоляционный материал:

XLPE

Материал SHEAT

Круглый провод

Материал сердечника провода:

Красная медная проволока

Сертификация:

ISO, CCC, CE

Модель:

Yjv22

Марка:

Jytop

Color:

as Your Request

Supply:

Factory Direct Supply

Certificate:

CCC, Ce, ISO9001,SGS

Trademark:

JYTOP

Transport Package:

Drums or как ваш запрос

Спецификация:

4-500 мм2

Происхождение:

Хэнань, Чжэнчжоу

Код HS:

8544492100

Силовой кабель с изоляцией из сшитого полиэтилена и меди среднего напряжения 3,6/6 кв

1. Применение:
Кабель используется для стационарных установок, таких как сети распределения электроэнергии или промышленные установки,
прокладывается внутри помещений, на открытом воздухе, в туннелях, в кабельных траншеях или непосредственно в земле, способных выдерживать внешние механические нагрузки. , но не выдерживает большого тягового усилия.

2. Краткое описание:
Проводник: одножильные или многожильные медные или алюминиевые провода
Изоляция: XLPE/PVC/PE
Наполнитель: PP наполнитель
Внутренняя оболочка: PVC (или PE)
Экран: медная лента/медная проволока/неэкранированная
Броня: (оцинкованная)стальная проволока/стальная лента/алюминиевая проволока/небронированная
Покрытие жилы: обвязочная лента
Внешняя оболочка: ПВХ (черный) (или ПЭ)
Напряжение: 0,6/ 1кВ~26/35кВ

3. Общие характеристики:

Размер	Номинальная толщина изоляции XLPE (мм)	Прибл. толщина медной ленты экрана (мм)	Прибл. диаметр стальной проволоки (мм)	Номинальная толщина ПВХ или полиэтилена (мм)	Прибл. общий диаметр готового кабеля (мм)	Макс. проводник Сопротивление постоянному току @ 200C (Ом/км)
3×25 мм 2	2,5	0,10	2,0	2,3	43,5	0,727
3×35 мм 2	2,5	0,10	2,0	2,3	45,7	0,524
3×50 мм 2	2,5	010	2,5	2,5	49,7	0,387

3×70 мм 2	2,5	0,10	2,5	2,6	53,8	0,268
3×95 мм 2	2,5	0,10	2,5	2,7	57,6	0,193
3×120 м м 2	2,5	0,10	2,5	2,8	61,0	0,153
3×150 м м 2	2,5	0,10	2,5	2 . 9	64,7	0,124
3×185 м м 2	2,5	0,10	2,5	3,0	68,7	0,0991
3×240 м м 2	2,6	0,10	2,5	3.2	75,0	0,0754
3×300 м м 2	2,8	0,10	3,15	3,5	82,4	0,0601
3×400 м м 2	3,0	0,10	3,15	3,8	91,2	0,0470

Стандарт:
Мы можем изготовить кабель в соответствии с TS IEC 60502, IEC502, VDE0276-603, BS6346, SANS, и требования заказчика также будут удовлетворены.

4. Упаковка: простой рулон, пластиковый/деревянный барабан, деревянный барабан или по желанию заказчика.
Порт отгрузки: Циндао, Шанхай, Нинбо или по запросу.

Какие виды продукции производит кабель JYTOP?
1) Оголенный проводник, такой как AAC, AAAC, ACSR, ACAR, AACSR, ACSR/AW и так далее;
2) Антенный кабель в комплекте (1 кВ-35 кВ), такой как дуплекс, триплекс, четырехжильный кабель и так далее;
3) ПВХ изолированный (гибкий) провод;
4) Силовой кабель с ПВХ изоляцией и оболочкой (бронированный);
5) Силовой кабель низкого, среднего и высокого напряжения (1 кВ-220 кВ) с изоляцией из сшитого полиэтилена (бронированный);
6)Сварочный кабель, кабель управления, концентрический кабель, кабель с резиновой оболочкой и т.д.

На каких рынках вы в основном работаете?
Наша продукция экспортируется в основном в Африку, Ближний Восток, Юго-Восточную Азию, Южную Америку, Центральную Америку, Северную Америку, Европу, Австралию и т. д.

Какие стандарты вы соблюдаете при производстве электрических проводов и кабелей?
Мы можем производить электрические провода и кабели на основе GB, JB, IEC, BS, DIN, ASTM, JIS, NF, AS/NZS, CSA и т. д. Между тем, мы можем проектировать и производить кабели в соответствии с образцами и техническое задание заказчика.
ДОСТИЖЕНИЯ И ОБЯЗАТЕЛЬСТВА
Наш кабель экспортируется в Юго-Восточную Азию, Южную Азию, Ближний Восток, Европу, Северную и Южную Америку, Африку, Австралию и Новую Зеландию и так далее. Обязательство Zhengzhou Jinyuan Wire and Cable Co., Ltd. состоит в том, чтобы быть признанным производителем мирового класса в кабельной промышленности без дефектов благодаря постоянному совершенствованию нашего качества, процессов и продуктов, а также нашей решимости превзойти ожидания наших клиентов. .

Почему выбирают нас?
На протяжении более 20 лет компания Zhengzhou Jinyuan Wire and Cable Co., Ltd., как профессиональный производитель кабелей, производит индивидуальные кабели для широкого спектра применений на основе высокого качества, отличного обслуживания и конкурентоспособных рыночных цен.

TOP HEADLINES
