65А60Ф1 станок фрезерный вертикальный с крестовым столом и УЦИ. Паспорт, схемы, описание

Сведения о производителе фрезерного вертикального бесконсольного станка 65А60ф1

Производитель фрезерного вертикального бесконсольного станка 65А60ф1 – Воронежский станкостроительный завод, основанный в 1960 году и Ульяновский завод тяжелых и уникальных станков УЗТС, основанный в 1956 году.

Воронежский станкостроительный завод основан в 1960 году и выпускает внутришлифовальные и плоскошлифовальные станки, токарно-винторезные станки и фрезерные станки 65А60ф1, 65А60Ф4-11 с размером стола 630 х 2000 мм.

Разработчик станка 65А60ф1 — Ульяновское специальное конструкторское бюро тяжелых и фрезерных станков ГСКБФС.

Станки выпускаемые Ульяновским заводом тяжелых и уникальных станков УЗТС

  • 6А54 станок фрезерный вертикальный бесконсольный 650 х 2200
  • 6А56 станок фрезерный вертикальный бесконсольный 800 х 2000
  • 6А59 станок фрезерный вертикальный бесконсольный 1000 х 2500
  • 6У312, 6У316 станок продольно-фрезерный одностоечный1250 х 4000, 1600 х 5000
  • 6У612, 6У616 станок продольно-фрезерный двухстоечный1250 х 4000, 1600 х 5000
  • 65А60Ф1 станок фрезерный вертикальный бесконсольный 630 х 2000
  • 65А80 станок фрезерный вертикальный бесконсольный 800 х 2000
  • 65А90 станок фрезерный вертикальный бесконсольный 1000 х 2500
  • 654 станок фрезерный вертикальный бесконсольный 630 х 1600
  • 6560 станок фрезерный вертикальный бесконсольный 630 х 1600
  • 6620, 6625 станок продольно-фрезерный двухстоечный 2000 х 6300

65А60Ф1 станок фрезерный вертикальный с крестовым столом и УЦИ.

Назначение, область применения

Фрезерный станок модели 65А60Ф1 с крестовым столом и УЦИ предназначен для скоростного фрезерования крупногабаритных деталей в основном торцовыми фрезами в условиях индивидуального и серийного производства.

Станок модели 65А60Ф1 бесконсольного типа предназначен для высокопроизводительного фрезерования деталей из чугуна, стали и цветных металлов. На станке выполняется обработка не только сырых, но и закаленных деталей с применением современного инструмента с ножами из эльбора, сверхтвердых композиционных материалов из металлокерамики. На станке производится фрезерование, сверление, зенкерование, развертывание и растачивание.

Станки фрезерные вертикальные с крестовым столом гаммы 65А включают, также, модели станков:

  • 65А60 – с размерами стола 630 х 2000 мм;
  • 65А80 – с размерами стола 800 х 2000 мм;
  • 65А90 – с размерами стола 1000 х 2500 мм.

Класс точности станка — Н по ГОСТ 8—82Е.

Вид воздействия климатического исполнения УХЛ4 по ГОСТ 15150—69.

Принцип работы фрезерного станка 65а60ф1

Обрабатываемая деталь закрепляется на столе станка. В шпинделе укрепляется фреза. Настройка на размер по высоте производится перемещением шпиндельной бабки. Окончательная точная настройка на размер осуществляется перемещением гильзы шпинделя.

Зажим поперечных салазок, шпиндельной бабки и гильзы производится автоматически, в момент пуска станка от гидравлической системы. На станке возможна работа по полуавтоматическому циклу: быстрый подвод, рабочая подача, быстрый отвод в исходное положение и «стоп».

При обратном отводе стола с изделием для предохранения обработанной поверхности от повреждения фрезой последняя совместно с гильзой шпинделя приподнимается на 5 мм.

Компоновка и особенности конструкции станка

К специфическим особенностям конструкции станка модели 65А60Ф1, делающим его особо пригодным для скоростных методов обработки, относятся:

  • значительная мощность и достаточная быстроходность, как привода движения резания, так и привода подачи
  • массивность станины, стойки и стола
  • отсутствие консоли
  • применение червячно-реечного привода для продольной подачи стола, обладающего высокой жесткостью
  • наличие тяжелого маховика на шпинделе фрезерной бабки

На станке смонтирован крестовый стол и стойка, несущая шпиндельную бабку.

Главный привод — четырехступенчатая коробка скоростей и асинхронный электродвигатель с частотным регулированием обеспечивает бесступенчатое регулирование частоты вращения шпинделя. Жесткий и мощный шпиндель, обладая высокой точностью и быстроходностью, обеспечивает высокопроизводительное фрезерование черных и цветных металлов с припуском при скоростной обработке до 6 мм за один проход, при силовом резании до 12 мм, а широкий диапазон чисел оборотов шпинделя обеспечивает высокопроизводительную обработку металлов, жаропрочных и легких сплавов любым видом инструмента, в том числе из минералокерамики и сверхтвердых материалов.

Приводы подач выполнены раздельными по каждой координате на высокомоментных электродвигателях с частотным регулированием, которые напрямую соединены с предварительно натянутыми шариковинтовыми передачами.

В качестве приводов применены высокомоментные электродвигатели постоянного тока и шариковые винт — гайка качения.

Направляющие по всем координатам комбинированные: скольжения — фторопласт по закаленному чугуну, качения — роликовые опоры качения по стальным закаленным планкам.

Направляющие салазок, станины и стойки:

  • основное направление – фторопласт
  • боковое направление – блоки качения по закаленным планкам

Рабочее пространство станка имеет ограждение для защиты оператора.

Наличие маховичков сервопривода в станке 65А60Ф1 позволяет осуществлять легкое управление всеми координатами при настройке и обработке по разметке деталей массой 4000 кг соответственно.

Между столом и стойкой расположен вибротранспортер для механической уборки стружки, который транспортирует стружку со стола в подвижный ящик, установленный на баке СОЖ.

Все станки имеют:

  • охлаждение подшипников шпинделя
  • охлаждение режущего инструмента эмульсией
  • защиту направляющих от попадания стружки и СОЖ
  • централизованную систему смазки узлов

Основные характеристики фрезерного вертикального станка с крестовым столом 65А60Ф1

Производитель: Воронежский станкостроительный завод.

  • Размеры рабочей поверхности стола – 630 х 2000 мм
  • Расстояние от торца шпинделя до рабочей поверхности стола – 125..900 мм
  • Расстояние от станины до оси шпинделя (вылет) – 710 мм
  • Наибольший продольный ход стола (X) – 1600 мм
  • Наибольший поперечный ход стола (Y) – 630 мм
  • Наибольший вертикальный ход шпинделя (Z) – 775 мм
  • Частота вращения шпинделя – (85 ступеней) 5..2000 об/мин
  • Электродвигатель привода шпинделя – 20 кВт
  • Вес станка – 16,1 т.

Габаритные размеры рабочего пространства фрезерного станка 65А60ф1

Габаритные размеры рабочего пространства станка 65а60ф1


Посадочные и присоединительные базы фрезерного станка 65А60Ф1

Посадочные и присоединительные базы фрезерного станка 65а60ф1

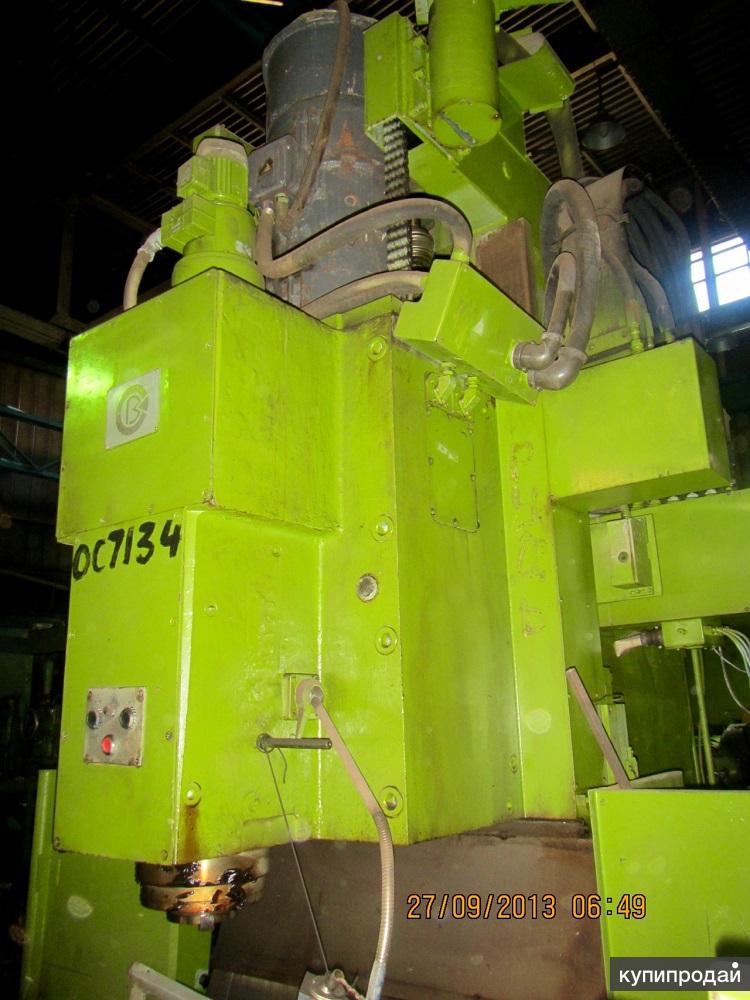

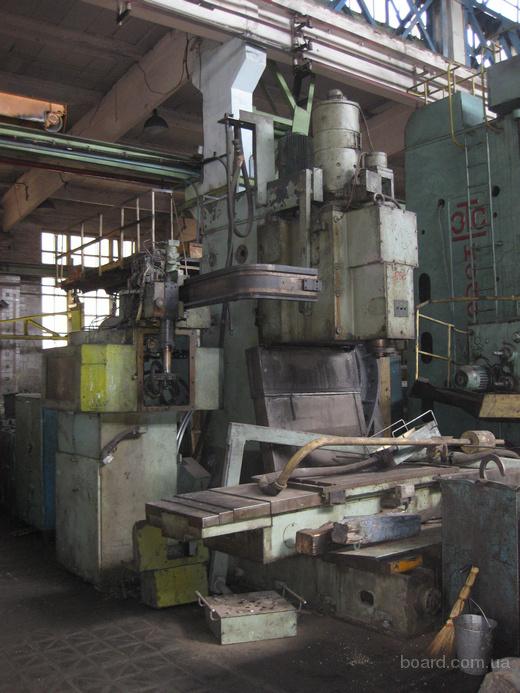

Общий вид вертикального бесконсольного фрезерного станка 65А60ф1

Фото фрезерного станка 65а60ф1


Расположение органов управления фрезерным станком 65А60Ф1

Расположение органов управления фрезерным станком 65а60ф1

Перечень органов управления фрезерным станком 65А60ф1

  1. R1V – задатчик частоты вращения главного привода
  2. R2V – задатчик мощности главного привода
  3. R3V – регулятор подачи стола
  4. R4V – регулятор подачи салазок или бабки
  5. S6 – переключатель охлаждения
  6. S2 – переключатель освещения
  7. S7 – переключатель транспортера
  8. S11 – переключатель выбора ступеней вращения главного привода
  9. S15 – переключатель выбора салазок или бабки
  10. S12 – переключатель выбора направления перемещения стола
  11. S16 – переключатель выбора направления перемещения салазок или бабки
  12. S32 – переключатель направления вращения главного привода
  13. S23 – кнопка “Включение станка”
  14. S22 – кнопка “Аварийное отключение станка”
  15. S10 – кнопка “Сброс перегрузки АСУ”
  16. S30 – кнопка “Остановить шпиндель”
  17. S31 – кнопка “Пуск шпинделя”
  18. S33 – кнопка “Замедленный ход стола”
  19. S34 – кнопка “Ускоренный ход стола”
  20. S35 – кнопка “Замедленный ход салазок или бабки”
  21. S36 – кнопка “Ускоренный ход салазок или бабки”
  22. Н10. .Н13 – сигнальные лампы, обозачающие ступени главного привода
  23. Н19 – сигнальная лампа “Перегрузка АСУ”
  24. Н6 – сигнальная лампа “Нет давления в системе гидравлики”
  25. Н9 – сигнальная лампа “Нет давления в системе смазки”
  26. Н18 – сигнальная лампа “Перегрузка главного привода”
  27. Н20 – сигнальная лампа “Ограничение перемещения стола”
  28. Н21 – сигнальная лампа “Включено ручное перемещения стола от тахогенератора”
  29. Н22 – сигнальная лампа “Перегрузка привода стола”
  30. Н23 – сигнальная лампа “Перегрузка привода салазок или бабки”
  31. Н25 – сигнальная лампа “Ограничение перемещения салазок или бабки”
  32. Н27 – сигнальная лампа “Включено ручное перемещения салазок или бабки от тахогенератора”
  33. S23 – кнопка “Контроль исправности ламп”
  34. S8 – переключатель включения УЦИ
  35. G11..G13 – дисплей устройства цифровой индикации
  36. Н27 – сигнальная лампа “Фильтр засорен”

Структурная схема управления фрезерным станком 65А60ф1

Структурная схема управления фрезерным станком 65а60ф1


Описание структурной схемы управления фрезерным станком 65А60ф1

В состав структурной схемы управления входят:

  • Подвесной пульт управления станком
  • Комплектное устройство с блоком адаптивного управления с устройством управления тиристорными приводами подач и главным приводом, блоками матричной логики.
  • Тахогенераторная коробка ручных перемещений для обработки деталей по разметке
  • Станок с исполнительными механизмами и датчиками отсчета перемещений

Управляющие сигналы с пульта управления поступают в комплектное устройство на входы модулей согласования по входам МС1.

После обработки в блоках матричной логики появляется выходной сигнал управления аппаратурой вспомогательных приводов тиристорными устройствами управления приводами подач и главным приводом.

Величина перемещений стола и бабки считывается датчиками В1, В2, В3 и после обработки отображается устройством цифровой индикации.

Сигнал о выходе в заданную точку приходит с блока преобразования УЦИ и поступает в комплектное устройство, где формируется сигнал “Стоп подачи”.

Электрооборудование станка 65А60Ф1

Питание электрооборудования станка осуществляется от трехфазной сети переменного тока.

Силовые цепи постоянного тока питаются от тиристорных устройств управления.

Тиристорные устройства управления приводами подач U3, U4 подключаются к сети через силовой понижающий трансформатор.

Тиристорное устройство управления главным приводом U1 подключаются непосредственно к сети.

Цепи управления переменного тока, освещения и сигнализации питаются от понижающих трансформаторов.

Напряжения питания, используемые фрезерным станком 65а60ф1

  • ~380В 50Гц – сеть
  • ~110В, ~12В – напряжения питания в цепи управления
  • ~24В – напряжение питания в цепи сигнализации и освещения
  • =115В – напряжение питания в цепи приводов подач
  • =440В – напряжение питания якоря главного привода
  • =220В – напряжение питания цепи возбуждения главного привода
  • =110В, =24В – напряжения питания в цепи управления
  • =24В – напряжения питания электромагнитов

Расположение электрооборудования на станке 65А60Ф1

Расположение электрооборудования на станке 65а60ф1

  • 1. М13 – электродвигатель привода перемещения салазок
  • 2. G4 – тахогенератор электродвигателя привода перемещения салазок
  • 3. R156, Y13 – датчик температуры, электромагнитный тормоз
  • 4. В2 – датчик отсчета перемещений салазок
  • 5. М12 – электродвигатель привода перемещения стола, установлен на салазках
  • 6. G2 – тахогенератор электродвигателя привода перемещения стола
  • 7. R122, Y12 – датчик температуры, электромагнитный тормоз
  • 8. S49, S71, S74 – блок путевых микропереключателей
  • 9. S48, S73, S70 – блок путевых микропереключателей
  • 10. М7 – электродвигатель привода вибротранспортера
  • 11. В1 – датчик отсчета перемещений стола
  • 12. М14 – электродвигатель привода перемещений шпиндельной бабки
  • 13. G5 – тахогенератор электродвигателя привода перемещения шпиндельной бабки
  • 14. R160, Y44 – датчик температуры, электромагнитный тормоз
  • 15. S50, S72, S75 – блок путевых микропереключателей бабки
  • 16. В3 – датчик отсчета перемещений бабки
  • 17. М11 – электродвигатель привода шпинделя
  • 18. G1 – тахогенератор электродвигателя шпинделя
  • 19. М3 – электродвигатель вентилятора
  • 20. S60 – бесконтактные конечные выключатели коробки скоростей – 1 Блок вверху
  • 21. S61 – бесконтактные конечные выключатели коробки скоростей – 2 Блок внизу
  • 22. S62 – бесконтактные конечные выключатели коробки скоростей – 2 Блок вверху
  • 23. S63 – бесконтактные конечные выключатели коробки скоростей – 1 Блок внизу
  • 25. S65 – конечный выключатель контроля зажатого состояния инструмента
  • 26. М4 – электродвигатель зажима – отжима инструмента
  • 27. Y1 – электромагнит гидрораспределителя включения дозированной смазки бабки
  • 28. Е5 – лампа освещения зоны резания
  • 29. S27 – кнопка Зажим на пульте управления зажимом инструмента
  • 30. S25 – кнопка Отжим на пульте управления зажимом инструмента
  • 31. S26 – кнопка Стоп Зажим – Отжим на пульте управления зажимом инструмента
  • 32. Н8 – лампа контроля Зажим – 0тжим на пульте управления зажимом инструмента
  • 33. пульт управления подвесной с УЦИ
  • 34. тахогенераторная коробка
  • 40. М5 – электродвигатель смазки в станции гидравлики
  • 41. S84 – реле давления контроля наличия смазки
  • 42. М1 – электродвигатель станции гидравлики
  • 45. Y3 – 1 блок шестерен вверх
  • 46. Y4 – 1 блок шестерен вниз
  • 47. Y5 – 2 блок шестерен вверх
  • 48. Y6 – 2 блок шестерен вниз
  • 49. Y8 – отжим бабки
  • 50. S87 – контроль отжима бабки
  • 56. S85 – реле контроля минимального давления в гидроаккумуляторе
  • 57. S86 – реле контроля максимального давления в гидроаккумуляторе
  • 59. S88 – реле контроля минимального давления
  • 61. М6 – электродвигатель привода насоса охлаждения

Установочный чертеж бесконсольного фрезерного станка 65А60Ф1

Установочный чертеж бесконсольного фрезерного станка 65а60ф1


Читайте также: Технология ремонта фрезерных станков



65А60Ф1 станок фрезерный вертикальный с крестовым столом и УЦИ.

Видеоролик.

Технические характеристики бесконсольного фрезерного станка 65А60Ф1

Наименование параметра65А60ф165А80Ф165А90Ф1
Основные параметры станка
Размеры поверхности стола, мм630 х 2000800 х 20001000 х 2500
Расстояние от торца шпинделя до поверхности стола, мм125..900125..900125..1000
Расстояние от оси шпинделя до вертикальных направляющих (вылет), мм7108501050
Наибольшее перемещение стола в продольном (X) х поперечном (Y) направлении, мм1600 х 6301600 х 8002000 х 1000
Наибольшее перемещение шпиндельной бабки в вертикальном (Z) направлении, мм775775875
Наибольшая масса обрабатываемой детали, кг400060007000
Шпиндель
Конец шпинделя по ГОСТ 24644-81505050
Частота вращения шпинделя с бесступенчатым регулированием, об/мин5. .20005..20005..2000
Количество скоростей шпинделя858585
Наибольший крутящий момент на шпинделе, н*м2750
Рабочий стол
Дискретность задания перемещений по осям X, Y, Z. Продольное, поперечное, вертикальное, мм0,0100,0010,005
Пределы продольных и поперечных подач стола (X, Y), мм/мин1..60001..100000,5..5000
Пределы вертикальных подач бабки (Z), мм/мин1..60001..100000,5..5000
Количество подач продольных/ поперечных/ вертикальных58
Скорость быстрых перемещений стола продольных (X), поперечных (Y), м/мин9,6107
Скорость быстрых перемещений вертикальных (Z), м/мин9,61010
Наибольшее усилие резания, допускаемое механизмом подачи по оси X (продольных), кН202030
Наибольшее усилие резания, допускаемое механизмом подачи по осяи Y, (поперечных), кН191930
Наибольшее усилие резания, допускаемое механизмом подачи по оси Z (вертикальных), кН202017
Механика станка
Наибольший допускаемый диаметр фрез при черновой обработке, мм
Выключающие упоры подачи (продольной, поперечной, вертикальной)есть
Электрооборудование и привод станка
Количество электродвигателей на станке1010
Электродвигатель постоянного тока привода главного движения, кВт26,52020
Вращающий момент электродвигателей постоянного тока приводов подач по осям X, Y, Z (номинальный/ наибольший) (М12, М13, М14), Н*м47/ 52
Электродвигатель гидростанции (М1), кВт1,5
Электродвигатель вентилятора шпинделя (М3), кВт0,55
Электродвигатель зажима инструмента (М4), кВт0,18
Электродвигатель насоса смазки (М5), кВт0,25
Электродвигатель насоса охлаждения (М6), кВт0,12
Электродвигатель транспортера (М7), кВт0,37
Электродвигатель вентилятора шкафа (М20, М21), кВт0,12
Суммарная мощность установленных на станке электродвигателей, кВт36,6633,6433,64
Суммарная мощность одновременно работающих электродвигателей, кВт29,26
Габаритные размеры и масса станка
Габаритные размеры (длина х ширина х высота), мм6185 х 3825 х 41004780 х 4050 х 41005900 х 4800 х 4320
Масса станка, кг161301850023800

    Список литературы:

  1. Станки фрезерные вертикальные с крестовым столом и цифровой индикацией 65А60Ф1-11. Руководство по эксплуатации 65А60Ф1-11.000.000 РЭ, 1987

  2. Аврутин С.В. Основы фрезерного дела, 1962
  3. Аврутин С.В. Фрезерное дело, 1963
  4. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
  5. Барбашов Ф.А. Фрезерное дело 1973, с.141
  6. Барбашов Ф.А. Фрезерные работы (Профтехобразование), 1986
  7. Блюмберг В.А. Справочник фрезеровщика, 1984
  8. Григорьев С.П. Практика координатно-расточных и фрезерных работ, 1980
  9. Копылов Р.Б. Работа на фрезерных станках,1971
  10. Косовский В.Л. Справочник молодого фрезеровщика, 1992, с.180
  11. Кувшинский В.В. Фрезерование,1977
  12. Ничков А.Г. Фрезерные станки (Библиотека станочника), 1977
  13. Пикус М.Ю. Справочник слесаря по ремонту металлорежущих станков, 1987
  14. Плотицын В. Г. Расчёты настроек и наладок фрезерных станков, 1969
  15. Плотицын В.Г. Наладка фрезерных станков,1975
  16. Рябов С.А. Современные фрезерные станки и их оснастка, 2006
  17. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
  18. Тепинкичиев В.К. Металлорежущие станки, 1973
  19. Чернов Н.Н. Металлорежущие станки, 1988
  20. Френкель С.Ш. Справочник молодого фрезеровщика (3-е изд.) (Профтехобразование), 1978

Связанные ссылки. Дополнительная информация


Паспорт на станок 65А60Ф1-11 фрезерный вертикальный с УЦИ

Состояние документа: Паспорт в электронном виде, отсканирован, проверен, готов к отправке, можно скачать в течение 30 минут после оплаты в рабочее время

Тип документации: Руководство по эксплуатации
Производитель: Воронежский станкостроительный завод им. 50-летия ленинского комсомола
Год издания документации: 1985
Год выпуска станка и серийный номер: 1988 (№72,№73)
Листов / страниц: 653 / 653
Тип файлов: DJVU
Копия: сканированная
Качество изображений: цветное, 2550*3509, 300dpi
Архиватор: WinZip
Размер архива: 320 Мб
Паспорт выложен пользователем: Administrator

Дополнительная информация (состав документации):

1) 65А60Ф1-11.000.000РЭ Руководство по эксплуатации станка фрезерного вертикального с крестовым столом и УЦИ модели 65А60Ф1-11, 128 листов формата А4, А3, А2:
– Назначение и область применения
– Состав станка
– Расположение составных частей
– Устройство и работа станка
– Расположение органов управления на станке, на шкафу, на панели пульта
– Схема кинематическая и спецификация
– График чисел оборотов
– Разрезыи описание узлов: станина, стойка, стол, салазки, бабка, гидроразгрузка бабки, сани, механизм крепления инструмента, вибротранспортер
– Охлаждение, описание
– Схема охлаждения
– Гидросистема
– Схема гидравлическая принципиальная и перечень элементов
– Чертеж (65А60Ф4)0233. 086.002-25 Станция гидропривода
– Система смазки
– Схема смазки и перечень элементов
– Инструкция по эксплуатации
– Порядок установки и транспортировки
– Схема транспортировки и строповки
– Нормы точности для проверки после установки станка
– Настройка, наладка
– Регулирование, регулировка зазоров, подшипников и механизмов
– Особенности разборки и сборки
– Схема расположения подшипников и перечень
– Паспорт: общие сведения
– Технические данные и характеристики станка и узлов станка
– Базовые присоединительные места
– Фундамент станка
– Схема расположения башмаков
– Механика главного движения
– Карта техобслуживания
– Сведения о ремонте
– Сведения и цветных металлах

2) 65А60Ф1-11.000.000РЭ2 Руководство по эксплуатации электрооборудования станка фрезерного вертикального с крестовым столом и УЦИ модели 65А60Ф1-11, 68 листов формата А4:
– Питание электрооборудования
– Технические данные электрических машин
– Условные обозначения
– Расположение электрооборудования
– Описание работы
– Описание работы структурной схемы
– Принцип работы схемы, выполненной на базе модулей серии М
– Включение-отключение станка
– Управления двигателями
– Устройство адаптивного управления
– Устройство отсчета перемещения стола, салазок, бабки
– Управление вспомогательными приводами
– Блокировка и зашита
– Запуск и наладка
– Эксплуатация, монтаж, рекомендацим

3) Электросхемы станка фрезерного вертикального с крестовым столом и УЦИ модели 65А60Ф1-11, 152 листа формата А0, А1, А2, А4:
– 65А60Ф1-11. 090.000Э3 Схема принципиальная станок (лист 1-9)
– 65А60Ф1-11.090.000ПЭ3 Перечень элементов к схеме принципиальной (32 листа)
– 65А60Ф1-11.090.000Э3.1 Схема принципиальная блоков логики (лист 1-5)
– 65А60Ф1-11.090.000Э3.2 Схема принципиальная устройство адаптивного управления
– 65А60Ф1-11.090.000ПЭ3.2 Перечень элементов к схеме принципиальной
– 65А60Ф1-11.090.000Э2.1 Блок матричной логики алгоритм управления (лист 1-3)
– 65А60Ф1-11.090.000Э5 Схема подключений станка
– 65А60Ф1-11.090.000Э4.1 Схема соединений пульта управления
– 65А60Ф1-11.090.000Э4.2 Схема соединений бабка
– 65А60Ф1-11.090.000Э4.3 Схема соединений салазки
– 65А60Ф1-11.090.000Э4.4 Схема соединений станина
– 65А60Ф1-11.090.000Э4.5 Схема соединений стойка
– 65А60Ф1-11.090.000Э4.6 Схема соединений гидростанция
– 65А60Ф1-11.090.000Э4.7 Схема соединений щит управления
– 65А60Ф1-11. 090.000ТЭ4.7 Иаблица соединений щит управления (9 листов)
– 65А60Ф1-11.090.010МК Маркировка клемм
– 65А60Ф1-11.090.010МП Маркировка проводов
– 65А60Ф1-11.0237.090.000Э4.11Э Схема соединений коробки тахогенераторной
Электросхемы щкафа управления:
– СП73902250 Ведомости ЩУ
– 5ЛХ.064.572Э3 Панель ручных перемещений, схема и перечень
– СМ73602251 Блок адаптивного управления А30, схема и перечень
– СМ73602252 Блок матричной логики БЛ1, схема и перечень
– СМ73602253 Блок матричной логики БЛ2, схема и перечень
– СМ73902250 Схема соединений щита ЩУ (лист 1)
– СМ73902250 Схема соединений щита ЩУ (лист 2) Панель 1
– СМ73902250 Схема соединений щита ЩУ (лист 3) Панель 2
– СМ73902250 Схема соединений щита ЩУ (лист 4) Панель 3
– СМ73902250 Схема соединений щита ЩУ (лист 5) Панель 4
– СМ73902250 Схема соединений щита ЩУ (лист 6) Панель

4) Альбом чертежей запасных деталей для станка 65А60Ф1-11, 61 лист формата А4, А3, А2:
– (65А60МФ4)0238. 011.361 Винт
– (65А60МФ4)0238.012.361 Винт
– (65А60МФ4)0238.021.353 Планка
– (65А60МФ4)0238.021.355 Клин
– (65А60МФ4)0238.022.351 Планка
– (65А60МФ4)0238.022.352 Клин
– (65А60МФ4)0238.031.020 Гильза
– (65А60МФ4)0238.031.060 Гильза
– (65А60МФ4)0238.031.351 Гильза
– (65А60МФ4)0238.031.359 Шпиндель
– (65А60МФ4)0238.031.361 Сухарь
– (65А60МФ4)0238.011.369 Сухарь
– (65А60МФ4)0238.011.406 Сухарь
– (65А60МФ4)0238.011.416 Сухарь
– (65А60МФ4)0238.031.362 Гайка
– (65А60МФ4)0238.031.407 Гайка
– (65А60МФ4)0238.031.371 Гайка
– (65А60МФ4)0238.031.417 Гайка
– (65А60МФ4)0238.031.373 Колесо зубчатое
– (65А60МФ4)0238.031.381 Шток
– (65А60МФ4)0238.031.382 Шток
– (65А60МФ4)0238.031.383 Гильза
– (65А60МФ4)0238.031.384 Колесо зубчатое
– (65А60МФ4)0238.031.385 Втулка
– (65А60МФ4)0238. 031.411 Колесо зубчатое
– (65А60МФ4)0238.031.412 Колесо зубчатое
– (65А60МФ4)0238.031.414 Колесо зубчатое
– (65А60МФ4)0238.031.418 Колесо зубчатое
– (65А60МФ4)0238.031.426 Вал-шестерня
– (65А60МФ4)0238.031.427 Колесо зубчатое
– (65А60МФ4)0238.031.428 Колесо зубчатое
– (65А60МФ4)0238.031.429 Колесо зубчатое
– (65А60МФ4)0238.031.431 Вал
– (65А60МФ4)0238.031.419 Колесо зубчатое
– (65А60МФ4)0238.031.421 Вал
– (65А60МФ4)0238.041.901 Диафрагма
– Чертежи Винтовые пары качения 65А60:
– (65А60МФ4)0238.011.020СБ Винт-гайка качения
– (65А60МФ4)0238.011.361 Винт
– (65А60МФ4)0238.011.362 Корпус
– (65А60МФ4)0238.012.020СБ Винт-гайка качения
– (65А60МФ4)0238.012.361 Винт
– (65А60МФ4)0238.012.362 Корпус
– (65А80Ф1-11)022.020СБ Винт-гайка качения
– (65А80Ф1-11)022.361 Винт

5) 65А60Ф1-11. 000.000РЭ3 Комплект поставки, 6 листов формата А4

6) 65А60Ф1-11.000.000РЭ4-5 Свидетельство о приемке, 7 листов формата А4

7) Допоборудование, 248 листов формата А4:
– Блоки адаптивного управления (ОЛХ.140.083, ОБК.469.567) (издание 01 с изменениями)
– Головка электромеханическая зажима инструмента
– Пневмогидроаккумулятор АР40-160
– Тахогенератор ТП-80-20-0,2
– Унифицированные модули матричной логики серии М (модернизированные) (ОЛХ.140.087) (Издание 03)
– Устройство управления БТУ 3001 и электроприводы (ОЛХ.463.276) (издание 08)
– Устройство управления однофазные нереверсивные серии БУ3509В (ОЛХ.463.218) (издание 08)
– Устройство управления тиристорное БТУ 3601 (издание 08)
– Электродвигатели 4ПФ112-180 постоянного тока широкорегулируемые
– Электродвигатели 47МВН3С
– Гидроклапаны давления Г54-2
– Гидрораспределитель В6 (ВЕ6, ВП6, ВХ6, ВМР6)
– Реле давления ПГ62-11

Инструкции по скачиванию паспорта:
Если Вы решили скачать документацию (паспорт) на станок 65А60Ф1-11 фрезерный вертикальный с крестовым столом и УЦИ – прочтите следующие инструкции:

Данный документ платный. Чтобы отправить документ в корзину нажмите на кнопку “купить”, расположенную ниже этого текста. Паспорт добавится в вашу корзину. Если Вы хотите добавить в корзину еще один или несколько документов – проследуйте в соответствующую категорию и закончите пополнение корзины.
Для скачивания документации Вам необходимо перейти в Вашу корзину, нажав кнопку “показать корзину”. Корзина находится в левом меню, сразу за разделом поиска паспортов. После ознакомления с выбранными документами в корзине – нажмите на кнопку “оформить заказ”. Если Вы зарегистрированный пользователь – введите свои данные, либо зарегистрируйтесь.
Для оплаты за паспорт выберите предпочитаемый способ оплаты. Если вас не устраивает ни один способ оплаты, предоставленный на портале – свяжитесь с нами по электронной почте, мы поможем вам осуществить платеж. Если вы оплачиваете документацию купонами – введите номер купона в соответствующее поле. Если вы хотите вместо оплаты совершить обмен – напишите нам, указав номер заказа и краткое описание предлагаемой вами документации.
Внимательно проверьте введенные данные и нажмите “подтвердить заказ”. После прохождения процедуры подтверждения оплаты заказа, на электронный адрес указанный Вами при регистрации придет ссылка, нажав которую Вы сможете скачать паспорт.
Если у Вас все равно возникли трудности со скачиванием или вопросы – проследуйте в раздел главного меню “Помощь по сайту”.

Удачного скачивания! И не забывайте оставлять отзывы о скачанных паспортах на оборудование – нам важно ваше мнение!


Технические характеристики

XBR-65A8F | Sony USA

Sony SupportXBR-65A8F

  • Model year

      • 2018

  • Dimensions and Weight

  • Connectivity

      • HDCP 2. 3 (для HDMI™ 1/2/3/4)

      • FAT16/FAT32/exFAT/NTFS

      • №

      • 4 (1 сбоку/3 снизу)

      • 1 (Side)

      • 1 (Bottom)

      • 1 (Bottom)

      • 1 (Side/Hybrid with Headphone and Subwoofer Out)

      • No

      • No

      • No

      • Yes

      • 1 (bottom)

      • 2 (side), 1 (bottom)

      • MPEG1:MPEG1/MPEG2PS:MPEG2/MPEG2TS(HDV, AVCHD):MPEG2,AVC/MP4(XAVC S):AVC,MPEG4,HEVC/AVI:Xvid,MotionJpeg/ASF(WMV):VC1/MOV:AVC,MPEG4,MotionJpeg/MKV:Xvid,AVC,MPEG4,VP8. HEVC/WEBM:VP8/3GPP:MPEG4,AVC/MP3/ASF(WMA)/WAV/MP4AAC/FLAC/JPEG

      • Сертификация Wi-Fi 802.11a/b/g/n/ac

      • Да

      • Встроенный Chromecast

      • Версия 4.1; HID (подключение мыши/клавиатуры)/HOGP (подключение устройств с низким энергопотреблением)/SPP (профиль последовательного порта)/A2DP (стереозвук) 1 /AVRCP (пульт дистанционного управления AV)

      • 1 (снизу)

  • Изображение (панель)

      • 3840 x 2160

      • OLED

      • –

      • –

      • –

  • Picture (processing)

      • TRILUMINOS™ Display, Super bit Mapping™ 4K HDR, технология Live Color™, Precision Color Mapping

      • Ремастер HDR на основе объектов, Dynamic Contrast Enhancer

      • Да (HDR10, HLG)

      • Сигнал HDMI™: 4096 x 2160p (24, 60 Гц), 3840 x 2160p (24, 30, 60 Гц), 1080p (30, 60 Гц), 1080/24p, 1080i (60 Гц), 720p (30 , 60 Гц), 720/24p, 480p, 480i

      • 4K X-Reality™ PRO, обработка двойной базы данных

      • Photo-Vivid, Photo-Standard, Photo-Custom, Game, Graphics

      • Процессор 4K HDR X1™ Extreme

      • Motionflow™ XR

  • Sound (Speakers and Amplifier) ​​

  • Sound (Processing)

  • Software

  • Power and Energy saving

  • Design

      • Черный

      • Темно-серебристый сланец

    6
  • 6
  • 6Встроенный тюнер

  • Что есть в коробке

    • Столовая подставка
    • Основной пульт дистанционного управления
    • Батареи
    • IR Blaster
    • AC PEOLSC
    • IR BLAST

    XBR-65A9F Технические характеристики | Sony USA

    Sony SupportXBR-65A9F

    • Год выпуска

        • 2018

    • Размеры и вес

    • Связь

        • HDCP 2,3 (для HDMI ™ 1/3/3/4).

        • no

        • 4 (1 сторона/3 внизу)

        • 1 (внизу)

        • 1 (внизу)

        • 1 (внизу) 9003

          • 993

        • 1 (внизу) 9003

          • 9 3

        • 1 (внизу) /да

        • No

        • No

        • No

        • Yes (eARC) 1

        • 1 (bottom)

        • 2 (Bottom)/1 (Side)

        • MPEG1: MPEG1/MPEG2PS: MPEG2/MPEG2TS (HDV, AVCHD): MPEG2, AVC/MP4 (XAVC S): AVC, MPEG4, HEVC/AVI: Xvid, MotionJpeg/ASF (WMV): VC1/MOV: AVC, MPEG4, MotionJpeg/MKV: Xvid, AVC, MPEG4, VP8. HEVC/WEBM: VP8/3GPP: MPEG4, AVC/MP3/ASF (WMA)/WAV/MP4AAC/FLAC/JPEG; ВЕБМ: VP9/AC4/ogg/AAC/ARW (только экранный гвоздь)

        • Сертификация Wi-Fi 802.11a/b/g/n/ac

        • Да

        • Встроенная версия Chromecast 9

            6 9004 ; HID (подключение мыши/клавиатуры)/HOGP (подключение устройства с низким энергопотреблением)/SPP (профиль последовательного порта)/A2DP (стереозвук) 2 /AVRCP (пульт дистанционного управления AV)

          • 1 (снизу)

      • Изображение (панель)

          • 3840 x 2160

          • OLED

          • –

          • –

          • –

      • Picture (processing)

          • Дисплей TRILUMINOS™, Super Bit Mapping™ 4K HDR, технология Live Color™, Precision Color Mapping

          • Ремастеринг HDR на основе объектов, Dynamic Contrast Enhancer, Pixel Contrast Booster

          • Да (HDR10, HLG, Dolby Vision)

          • Сигнал HDMI™: 4096 x 2160p (24, 60 Гц), 3840 x 2160p (24, 30, 60 Гц), 1080p (31, 60 Гц) Гц), 1080/24p, 1080i (60 Гц), 720p (30, 60 Гц), 720/24p, 480p

          • Яркий, Стандартный, Кино, Игра, Графика, Фото, Пользовательский, Netflix Калибровка

          • Процессор обработки изображений X1™ Ultimate

          • MotionFlow ™ XR

      • SOUND (динамики и усилитель

      • SOUND (обработка)

      • .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
