Импульсный блок питания для микроконтроллера на ka1h0165r

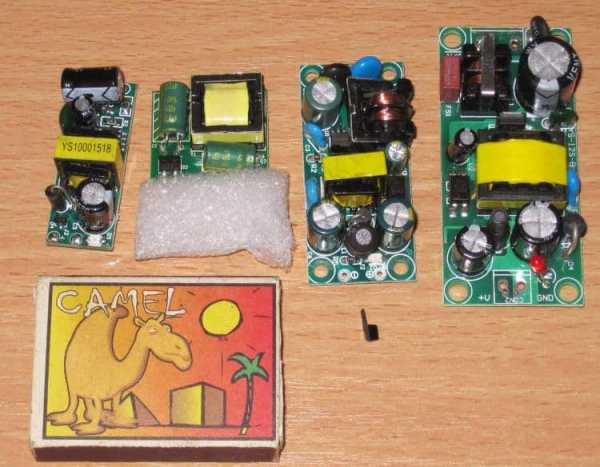

Какое-то время назад на балконе завалялись у меня парочка дешёвых китайских блоков питания для компьютера. Применить их для питания какого-либо компьютерного железа было страшновато, разобрать — не жалко, но применить — гораздо интереснее.
(перенесено из своего блога)
Прежде всего были демонтированы элементы дежурного питания блока, собраны отдельно на макетке, чтобы проверить работоспособность и определить их дальнейшую судьбу. Схема оказалась очень даже работоспособной, ka1h0165r — исправной, трансформатор — пригодным.

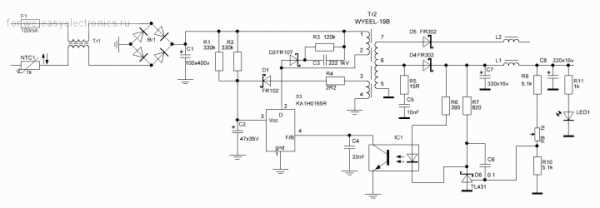

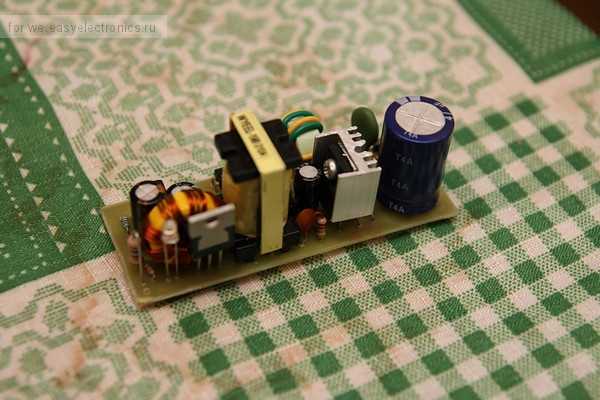

При этом из силовой части разодранного на составляющие блока был собран импульсный блок питания (2х35В) для усилителя на микросхеме-драйвере IR2153, а так же его брат-близнец, только на 12В.

В дальнейшем для блока питания на ka1h0165r в Sprint Layot я развёл печатную плату, она получилась довольно небольшая, с этим похоже вышел перебор, так как в «горячей» части расстояния между дорожками получились небольшими, но тем не менее, паразитных пробоев не случалось. Возможно отчасти это связано с тем, что плата после изготовления была сразу покрыта защитным лаком «Plastik».

Сначала я попробовал изготовить плату с помощью ЛУТ, но у меня в наличии был только принтер на работе, который оказался очень жадным до тонера, и ничего приличного в итоге не вышло. На помощь пришла на тот момент только что открытая для себя технология изготовления с помощью фоторезиста.

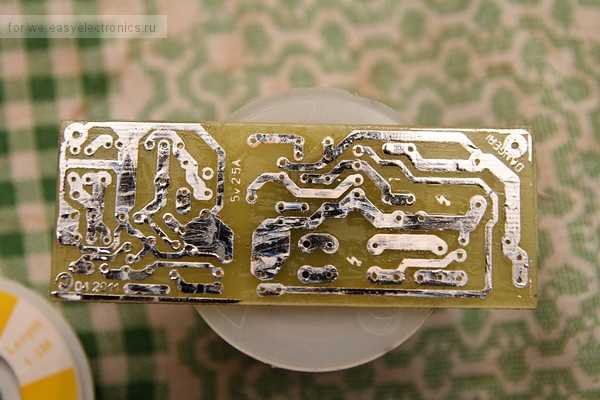

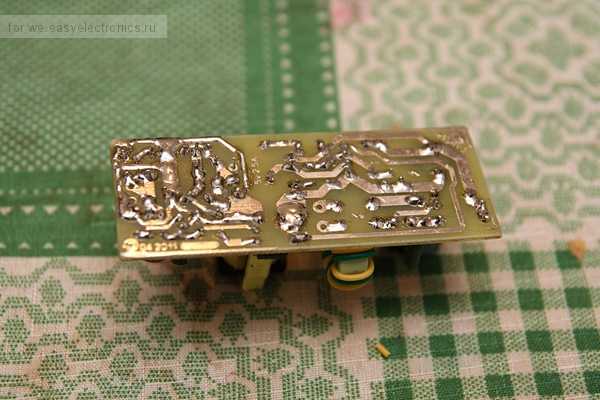

Маска была изготовлена на струйном принтере, плата вытравлена в растворе хлорного железа, колбаса нарезана острым ножом 🙂

Немного о параметрах микросхемы ka1h0165r. Используется она в некоторых компьютерных блоках питания в импульсном преобразователе дежурного напряжения, её технические данные из даташита:

• Точная фиксированная частота преобразования (100кГц)
• Защита от перегрузки по току
• Защита от перегрузки по напряжению (мин. 23В)
• Встроенная защита от перегрева
• Встроенный высоковольтный полевик
• Автоматический рестарт

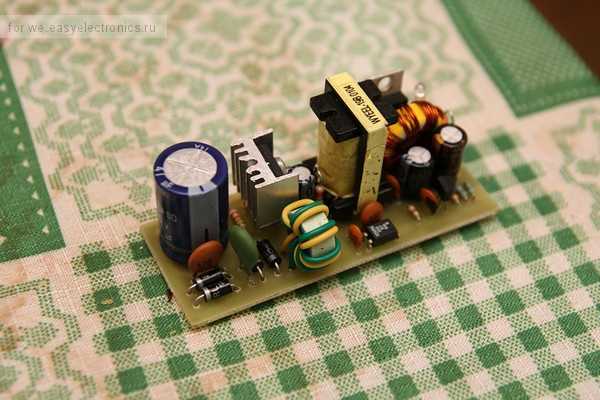

Для блока используется трансформатор с маркировкой «WYEEL-19B», один из них в процессе пострадал и был изучен. Получившиеся данные его примерно такие:

Первичная обмотка — намотана в 2 слоя и содержит примерно 300 витков. Обмотка самопитания — 15 витков, вторичная на 5В — 5 витков. Таким образом, грубо можно считать, что в данной схеме 1 виток соответствует 1 В.

Параметры для импульсного блока питания вышли очень даже неплохие (5В 2,5А), блок питания был проверен на нагрузке из 4 резисторов по 10 Ом. Учитывая их, можно было перемотать трансформатор, пересчитать обратную связь (на TL431), на нужное напряжение. Позднее я собрал такой же импульсный блок питания к усилителю для наушников (2х15В). Чертёж его платы так же в приложенном архиве.


we.easyelectronics.ru

Импульсный блок питания своими руками: принцип работы, схемы

В большинстве современных электронных устройств практически не используются аналоговые (трансформаторные) блоки питания, им на смену пришли импульсные преобразователи напряжения. Чтобы понять, почему так произошло, необходимо рассмотреть конструктивные особенности, а также сильные и слабы стороны этих устройств. Мы также расскажем о назначении основных компонентов импульсных источников, приведем простой  пример реализации, который может быть собран своими руками.

Конструктивные особенности и принцип работы

Из нескольких способов преобразования напряжения для питания электронных компонентов, можно выделить два, получивших наибольшее распространение:

  1. Аналоговый, основным элементом которого является понижающий трансформатор, помимо основной функции еще и обеспечивающий гальваническую развязку.
  2. Импульсный принцип.

Рассмотрим, чем отличаются эти два варианта.

БП на основе силового трансформатора

Рассмотрим упрощенную структурную схему данного устройства. Как видно из рисунка, на входе установлен понижающий трансформатор, с его помощью производится преобразование амплитуды питающего напряжения, например из 220 В получаем 15 В. Следующий блок – выпрямитель, его задача преобразовать синусоидальный ток в импульсный (гармоника показана над условным изображением). Для этой цели используются выпрямительные полупроводниковые элементы (диоды), подключенные по мостовой схеме. Их принцип работы можно найти на нашем сайте.

Упрощенная структурная схема аналогового БП

Следующий блок играет выполняет две функции: сглаживает напряжение (для этой цели используется конденсатор соответствующей емкости) и стабилизирует его. Последнее необходимо, чтобы напряжение «не проваливалось» при увеличении нагрузки.

Приведенная структурная схема сильно упрощена, как правило, в источнике данного типа имеется входной фильтр и защитные цепи, но для объяснения работы устройства это не принципиально.

Все недостатки приведенного варианта прямо или косвенно связаны с основным элементом конструкции – трансформатором. Во-первых, его вес и габариты, ограничивают миниатюризацию. Чтобы не быть голословным приведем в качестве примера понижающий трансформатор 220/12 В номинальной мощностью 250 Вт. Вес такого агрегата – около 4-х килограмм, габариты 125х124х89 мм. Можете представить, сколько бы весила зарядка для ноутбука на его основе.

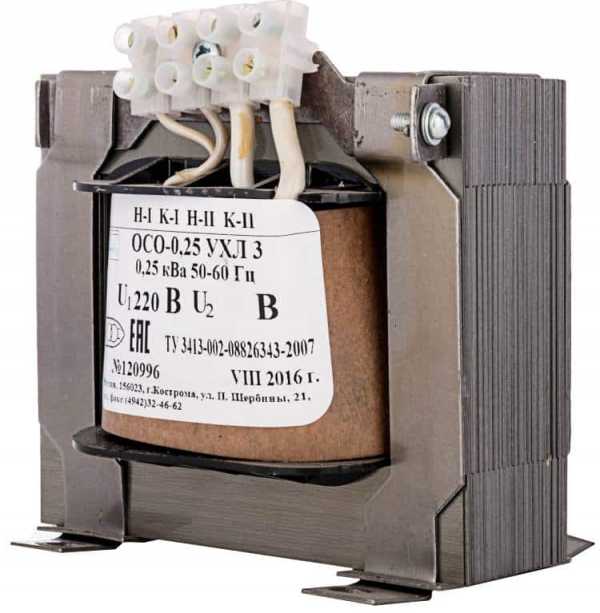

Понижающий трансформатор ОСО-0,25 220/12

Во-вторых, цена таких устройств порой многократно превосходит суммарную стоимость остальных компонентов.

Импульсные устройства

Как видно из структурной схемы, приведенной на рисунке 3, принцип работы данных устройств существенно отличается от аналоговых преобразователей, в первую очередь, отсутствием входного понижающего трансформатора.

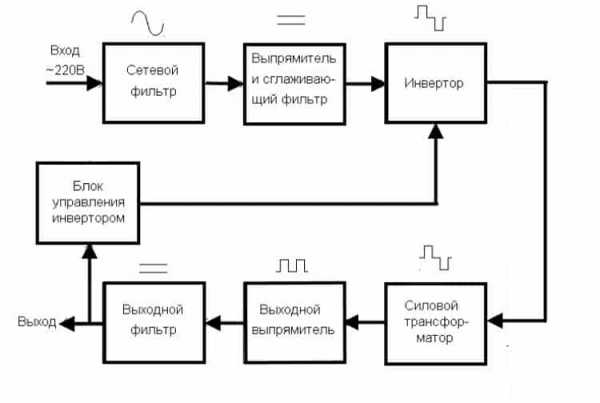

Рисунок 3. Структурная схема импульсного блока питания

Рассмотрим алгоритм работы такого источника:

  • Питание поступает на сетевой фильтр, его задача минимизировать сетевые помехи, как входящие, так и исходящие, возникающие вследствие работы.
  • Далее вступает в работу блок преобразования синусоидального напряжения в импульсное постоянное и сглаживающий фильтр.
  • На следующем этапе к процессу подключается инвертор, его задача связана с формированием прямоугольных высокочастотных сигналов. Обратная связь с инвертором осуществляется через блок управления.
  • Следующий блок – ИТ, он необходим для автоматического генераторного режима, подачи напряжения на цепи, защиты, управления контроллером, а также нагрузку. Помимо этого в задачу ИТ входит обеспечение гальванической развязки между цепями высокого и низкого напряжения.

В отличие от понижающего трансформатора, сердечник этого устройства изготавливается из ферримагнитных материалов, это способствует надежной передачи ВЧ сигналов, которые могут быть в диапазоне 20-100 кГц. Характерная особенность ИТ заключается в том, что при его подключении критично включение начала и конца обмоток. Небольшие размеры этого устройства позволяют изготавливать приборы миниатюрных размеров, в качестве примера можно привести электронную обвязку (балласт) светодиодной или энергосберегающей лампы.

Пример миниатюрных импульсных БП
  • Далее вступает в работу выходной выпрямитель, поскольку он работает с высокочастотным напряжением, для процесса необходимы быстродействующие полупроводниковые элементы, поэтому для этой цели применяют диоды Шоттки.
  • На завершавшей фазе производится сглаживание на выгодном фильтре, после чего напряжение подается на нагрузку.

Теперь, как и обещали, рассмотрим принцип работы основного элемента данного устройства – инвертора.

Как работает инвертор?

ВЧ модуляцию, можно сделать тремя способами:

  • частотно-импульсным;
  • фазо-импульсным;
  • широтно-импульсным.

На практике применяется последний вариант. Это связано как с простотой исполнения, так и тем, что у ШИМ неизменна коммуникационная частота, в отличие от двух остальных способов модуляции. Структурная схема, описывающая работу контролера, показана ниже.

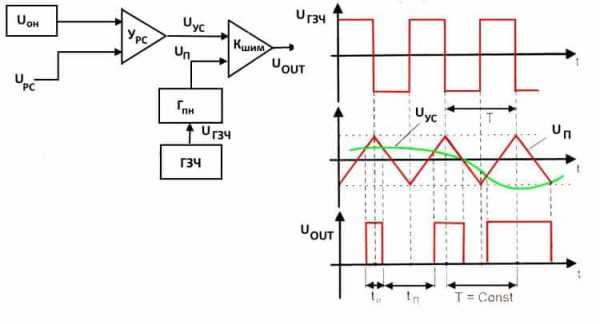

Структурная схема ШИМ-контролера и осциллограммы основных сигналов

Алгоритм работы устройства следующий:

Генератор задающей частоты формирует серию прямоугольных сигналов, частота которых соответствует опорной. На основе этого сигнала формируется UП пилообразной формы, поступающее на вход компаратора КШИМ. Ко второму входу этого устройства подводится сигнал UУС, поступающий с регулирующего усилителя. Сформированный этим усилителем сигнал соответствует пропорциональной разности U

П (опорное напряжение) и UРС (регулирующий сигнал от цепи обратной связи). То есть, управляющий сигнал UУС, по сути, напряжением рассогласования с уровнем, зависящим как от тока на грузке, так и напряжению на ней (UOUT).

Данный способ реализации позволяет организовать замкнутую цепь, которая позволяет управлять напряжением на выходе, то есть, по сути, мы говорим о линейно-дискретном функциональном узле. На его выходе формируются импульсы, с длительностью, зависящей от разницы между опорным и управляющим сигналом. На его основе создается напряжение, для управления ключевым транзистором инвертора.

Процесс стабилизации напряжения на выходе производится путем отслеживания его уровня, при его изменении пропорционально меняется напряжение регулирующего сигнала UРС, что приводит к увеличению или уменьшению длительности между импульсами.

В результате происходит изменение мощности вторичных цепей, благодаря чему обеспечивается стабилизация напряжения на выходе.

Для обеспечения безопасности необходима гальваническая развязка между питающей сетью и обратной связью. Как правило, для этой цели используются оптроны.



Сильные и слабые стороны импульсных источников

Если сравнивать аналоговые и импульсные устройства одинаковой мощности, то у последних будут следующие преимущества:

  • Небольшие размеры и вес, за счет отсутствия низкочастотного понижающего трансформатора и управляющих элементов, требующих отвода тепла при помощи больших радиаторов. Благодаря применению технологии преобразования высокочастотных сигналов можно уменьшить емкость конденсаторов, используемых в фильтрах, что позволяет устанавливать элементы меньших габаритов.
  • Более высокий КПД, поскольку основные потери вызывают только переходные процессы, в то время как в аналоговых схемам много энергии постоянно теряется при электромагнитном преобразовании. Результат говорит сам за себя, увеличение КПД до 95-98%.
  • Меньшая стоимость за счет применения мене мощных полупроводниковых элементов.
  • Более широкий диапазон входного напряжения. Такой тип оборудования не требователен к частоте и амплитуде, следовательно, допускается подключение к различным по стандарту сетям.
  • Наличие надежной защиты от КЗ, превышения нагрузки и других нештатных ситуаций.

К недостаткам импульсной технологии следует отнести:

Наличие ВЧ помех, это является следствием работы высокочастотного преобразователя. Такой фактор требует установки фильтра, подавляющего помехи. К сожалению, его работа не всегда эффективна, что накладывает некоторые ограничения на применение устройств данного типа в высокоточной аппаратуре.

Особые требования к нагрузке, она не должна быть пониженной или повышенной. Как только уровень тока превысит верхний или нижний порог, характеристики напряжения на выходе начнут существенно отличаться от штатных. Как правило, производители (в последнее время даже китайские) предусматривают такие ситуации и устанавливают в свои изделия соответствующую защиту.

Сфера применения

Практически вся современная электроника запитывается от блоков данного типа, в качестве примера можно привести:

  • различные виды зарядных устройств; Зарядки и внешние БП
  • внешние блоки питания;
  • электронный балласт для осветительных приборов;
  • БП мониторов, телевизоров и другого электронного оборудования.

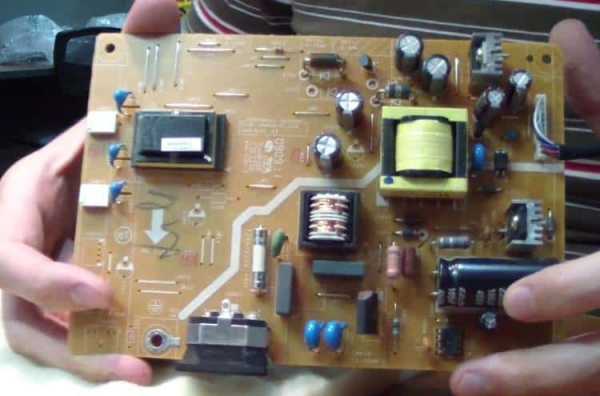

Импульсный модуль питания монитора

Собираем импульсный БП своими руками

Рассмотрим схему простого источника питания, где применяется вышеописанный принцип работы.

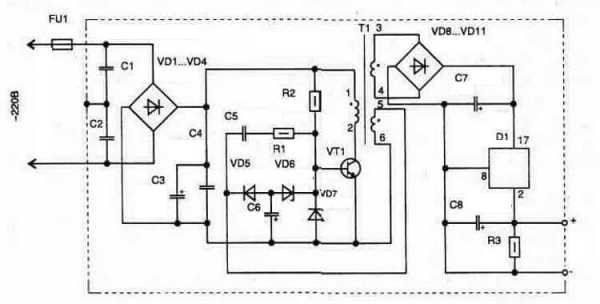

Принципиальная схема импульсного БП

Обозначения:

  • Резисторы: R1 – 100 Ом, R2 – от 150 кОм до 300 кОм (подбирается), R3 – 1 кОм.
  • Емкости: С1 и С2 – 0,01 мкФ х 630 В, С3 -22 мкФ х 450 В, С4 – 0,22 мкФ х 400 В, С5 – 6800 -15000 пФ (подбирается),012 мкФ, С6 – 10 мкФ х 50 В, С7 – 220 мкФ х 25 В, С8 – 22 мкФ х 25 В.
  • Диоды: VD1-4 – КД258В, VD5 и VD7 – КД510А, VD6 – КС156А, VD8-11 – КД258А.
  • Транзистор VT1 – KT872A.
  • Стабилизатор напряжения D1 – микросхема КР142 с индексом ЕН5 – ЕН8 (в зависимости от необходимого напряжения на выходе).
  • Трансформатор Т1 – используется ферритовый сердечник ш-образной формы размерами 5х5. Первичная обмотка наматывается 600 витков проводом Ø 0,1 мм, вторичная (выводы 3-4) содержит 44 витка Ø 0,25 мм, и последняя – 5 витков Ø 0,1 мм.
  • Предохранитель FU1 – 0.25А.

Настройка сводится к подбору номиналов R2 и С5, обеспечивающих возбуждение генератора при входном напряжении 185-240 В.

www.asutpp.ru

СХЕМА УНИВЕРСАЛЬНОГО БЛОКА ПИТАНИЯ

Всем привет, прошло не так долго времени как я собрал свой первый радио конструктор или как известный в народе Master KIT, первое впечатление было очень позитивное после сборки этого действительно интересного и полезного конструктора. И вот недавно увидел в Интернете ещё одну интересную схему, тем более был радио конструктор по очень привлекательный цене, решил купить и собрать блок питания на микросхемы lm324.

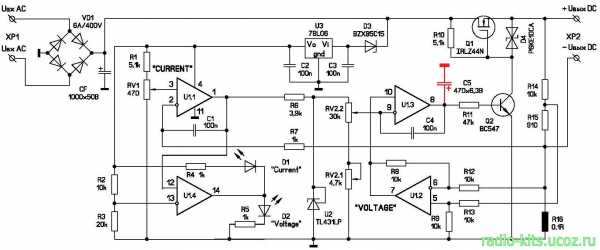

Схема универсального БП

Это однополярный блок питания с "грубой" и "плавной" регулировками выходного напряжения, регулировкой ограничения по току и индикацией режима работы. В качестве регулирующего элемента используется полевой транзистор IRLZ44N.

Технические характеристики

  • Входное напряжение: 7-32 В переменного тока
  • Регулируемый ток нагрузки: 0-3 А
  • Нестабильность выходного напряжения: не более 1%
  • Выходное напряжение: 0-30 В

Описание работы

Схема стабилизации напряжения собрана на U1.3 и U1.4. На U1.4 собран дифференциальный каскад, усиливающий напряжение делителя обратной связи, образованного резисторами R14 и R15. Усиленный сигнал поступает на компаратор U1.3, сравнивающий выходное напряжение с образцовым, сформированным стабилизатором U2 и потенциометром RV2. Полученная разница напряжений поступает на транзистор Q2, управляющий регулирующим элементом Q1. Ограничение тока осуществляется  компаратором U1.1, который сравнивает падение напряжения на шунте R16 с опорным, сформированным потенциометром RV1. При превышении заданного порога, U1.1 изменяет опорное напряжение для компаратора U1.3, что приводит к пропорциональному изменению выходного напряжения. На операционном усилителе U1.2 собран узел индикации режима работы устройства. При понижении напряжения на выходе U1.1 ниже напряжения сформированного делителем R2 и R3, светится светодиод D1, сигнализирующий о переходе схемы в режим стабилизации тока. В случае работы устройства от питающего напряжения ниже 23В, стабилитрон D3 необходимо заменить перемычкой. Так же, возможно питать слаботочную часть схемы от отдельного источника, подав напряжение 9-35 В непосредственно на вход стабилизатора U3 и удалив стабилитрон D3.

Сборка устройства

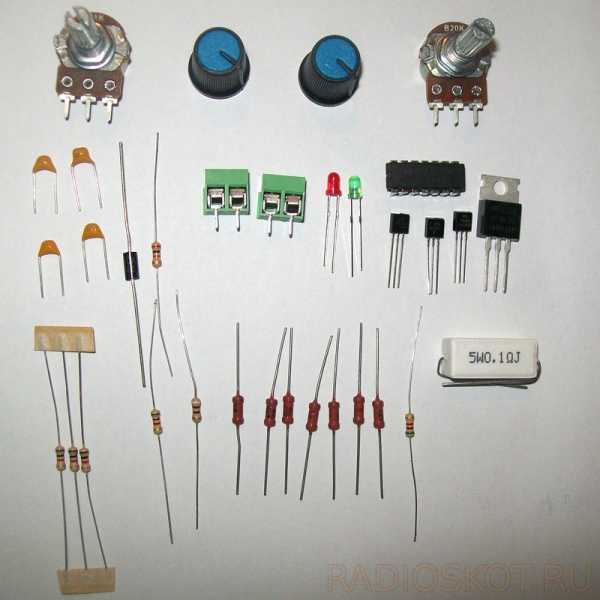

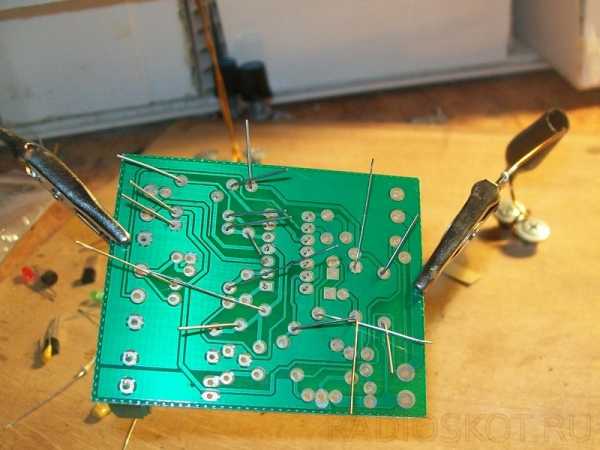

После распаковки посылки меня сразу насторожило то, что отсутствует стабилитрон и некоторые резисторы - такое впечатление что этот комплект собирали кое как. Ничего, пусть будет, я думал что на этом все сюрпризы закончились, но как я ошибался: во время пайки дорожи улетали, паяльная маска была везде, должен был проходить наждачной бумагой зачищая контакты после чего их заново залуживал, пайка продолжалась несмотря ни на что, припаял основные резисторы это 1К и 10К, ну а дальше пошел на поиски недостающих резисторов. Нашел и запаял, после чего взялся за транзисторы - здесь было все нормально.

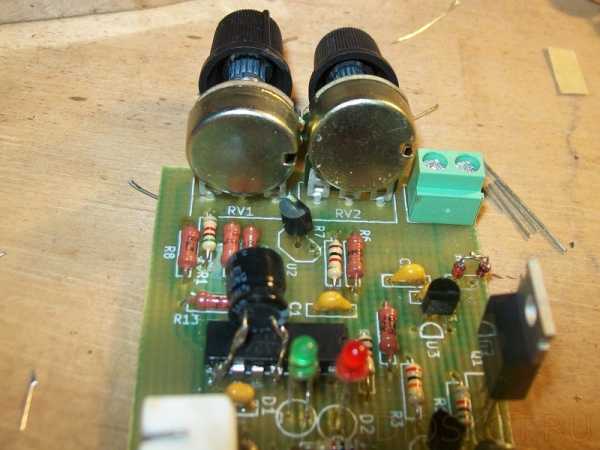

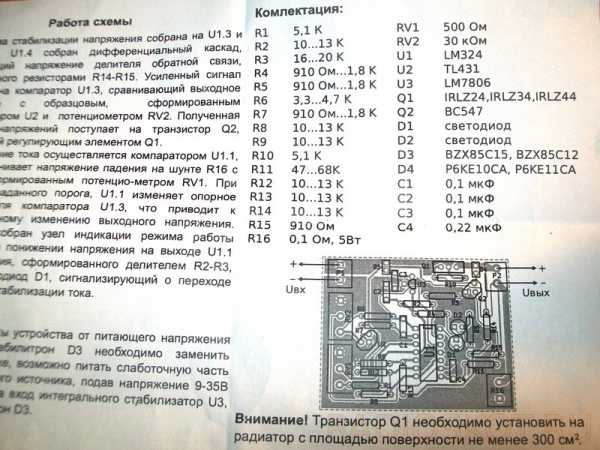

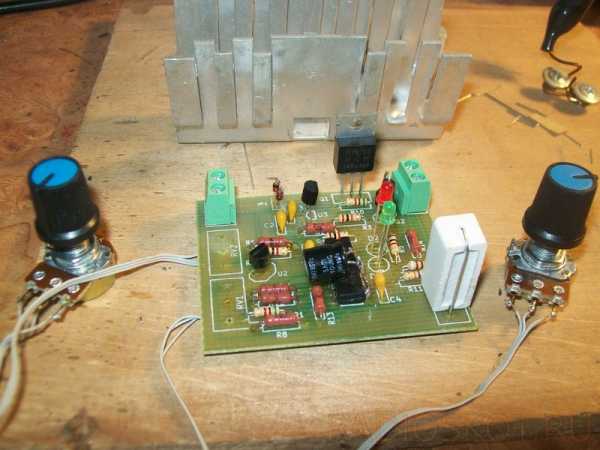

Что было интересно - это инструкция или схема по которой нужно собирать радио конструктор, первое что бросается в глаза это то, какой здесь разброс номиналов резисторов. Сама печатная плата разведена неграмотно, переменные резисторы на плате прикасаются друг к другу, при выключении схемы из сети идет скачок до 30 вольт и медленно падает. Чтоб это исправить припаял конденсатор к 8 и 11 ноге микросхемы - этот глюк проявляется при малых загрузках.

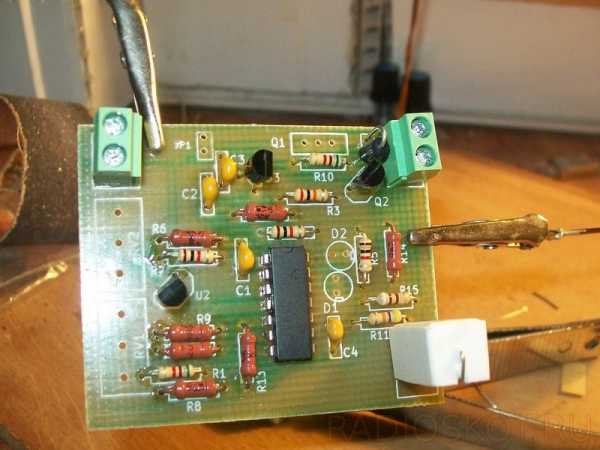

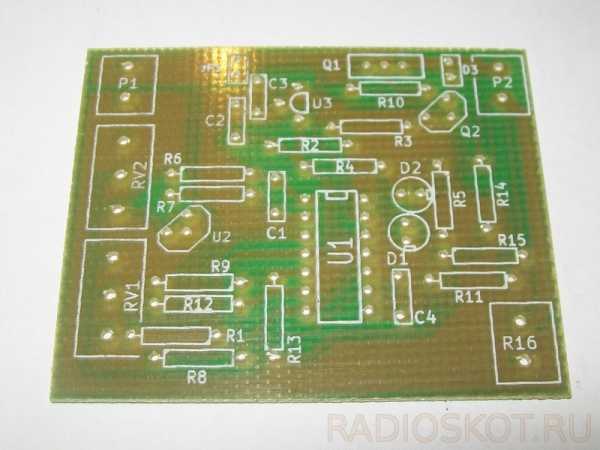

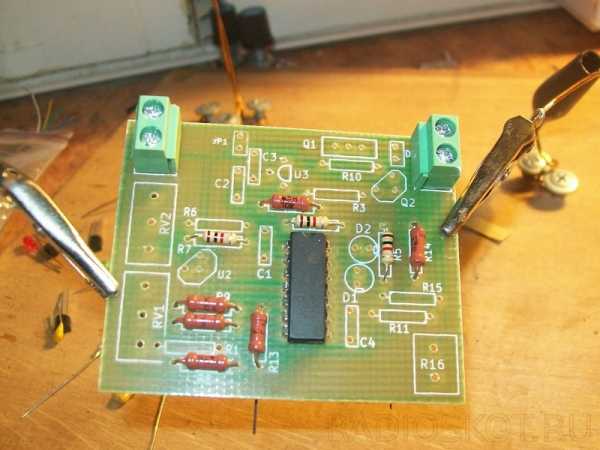

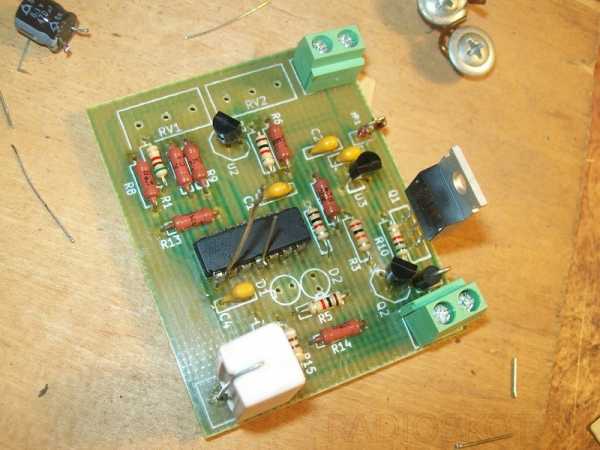

Вообще схема по параметрам реально неплохая, поэтому развел свою печатною плату. Может кто-то захочет повторить конструкцию. Печатная плата и список деталей в архиве. Благодарю за внимание, с вами был Kalyan-super-bos.

   Форум по БП

   Обсудить статью СХЕМА УНИВЕРСАЛЬНОГО БЛОКА ПИТАНИЯ




radioskot.ru

Стандарт АТХ блока питания

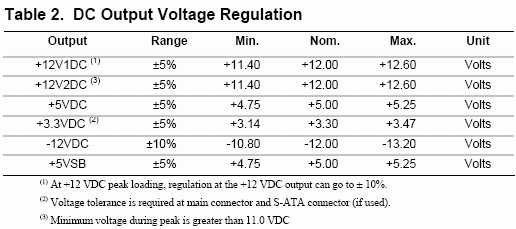

Блок питания, ATX стандарт. При выборе блока питания основными параметрами являются: версия стандарта АТХ, необходимая для работы компьютера мощность блока питания и совместимость блока питания с ИБП (источником бесперебойного питания).
Стандарт форм-фактора АТХ определяет размер, конструкцию и другие характеристики блока питания, а также допустимые отклонения напряжений при нагрузке. Этот стандарт мы и будет рассматривать.
На данный момент существуют такие версий стандарта АТХ:

  1. ATX 1.3
  2. ATX 2.0
  3. ATX 2.2
  4. ATX 2.3

Основные различия версий стандартов АТХ заключаются во введении более новых разъемов и новых линий питания. В первой серии в основном использовалась линия +5 В, а во второй +12 В.

Подробно о версиях ATX блока питания

Одним из главных разработчик форм-фактора ATX является компания Intel. Вся документация расположена на официальном сайте www.formfactors.org, в них описаны требования к производителям материнских плат, блоков питания и корпусов. Требования и рекомендации к блокам питания регламентирует документ под названием ATX12V Power Supply Design Guide (PSDG).





Стандарт ATX12V был выпущен при переходе на новую архитектуру NetBurst. Главное нововведение в ATX12V, при сравнению с ATX 1.3, стала смена питания процессора от +12В, а не от +5В и добавление нового разъема питания 4-pin +12В (разъема не должно быть, если максимальный возможный ток по +12В меньше 10А).




Версии ATX 1.1, была представлена в августе 2000 года. О версиях 1.0, 1.2 упоминаний на официальном сайте нет, однако информацию о них можно прочитать на других ресурсах.

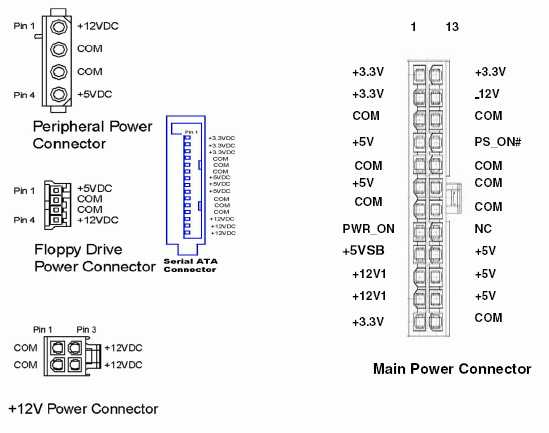

Разъемы блока питания стандарта ATX 1.1

Версия ATX 1.3 вышла в апреле 2003 года. Если сравнивать с предыдущей версией 1.1, то были введены новые требования по токам, убрано напряжение в -5В, добавлены требования к обработке сигнала PS_ON#, а также добавлено упоминание кабеля питания для SATA.

Разъемы блока питания стандарта ATX 1.3


Версия ATX 2.0
, по сравнению с версией ATX 1.3, была значительно изменена. В первую очередь по токам — было увеличено энергопотребления по +12В и уменьшено по +3.3 и +5В. Была введена стандартизация блоков питания 350W и 400W (если мощность блока питания выше 300W, то рекомендовано 16 AWG провода). Был заменен кабель питания ATX на 24-pin вместо 20-pin, а также добавлены +3.3, +5, +12В, COM («земля»), питание для PCI Express устройств и кабель питания для SATA.
Разъем 24-pin ATX полностью совместим с 20-pin ATX как механически, так и электрически.

В версиях ATX 2.01 и ATX 2.2 была введна стандартизация блока питания мощностью 450W; упрощены требования к токам по линиям +3.3В, +5В, +12В; повышены требования к КПД по +5В stand by.

Разъемы блока питания стандарта ATX 2.x

Самыми основными потребителя электроэнергии являются процессоры и видеокарты, питания которых проходит по линии в +12 В. Если установить, казалось бы, обычную конфигурацию процессора и видеокарты (к примеру: AMD Athlon 3000+ и GeForce 7600 GT), и обеспечить их питанием от блока мощностью 400 W, то «получим перекос» напряжений. Линия питания +12 В просядет, а линия +5 В перевесится. И как следствие – самостоятельная перезагрузка компьютера (или при запуске или при нагрузке), синие экраны смерти, выключение компьютера и т.д. Проблема в том, что старых блоков питания главной линией является +5 В, а для процессора и видеокарты нужна линия на +12 В, которая оказалась полностью перегруженной.

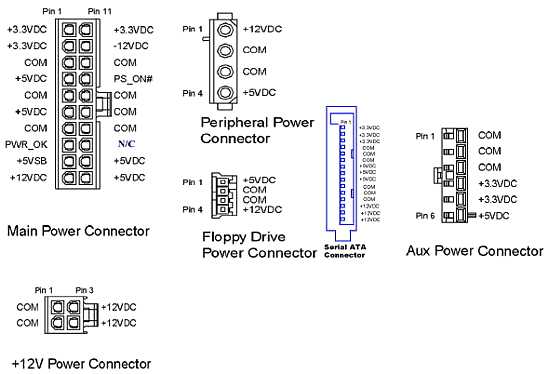

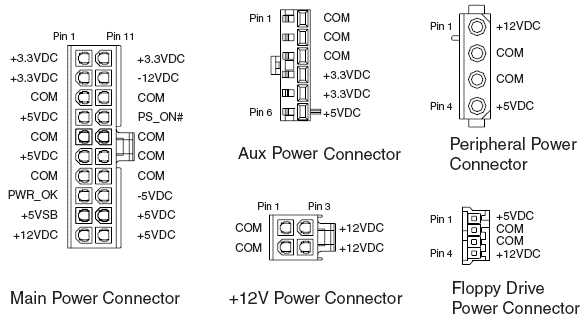

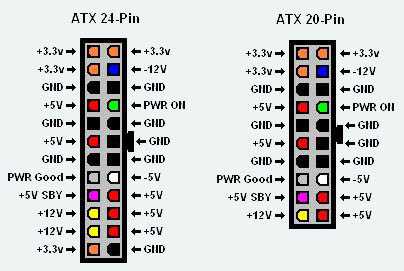

24-pin и 20-pin разъемы питания
