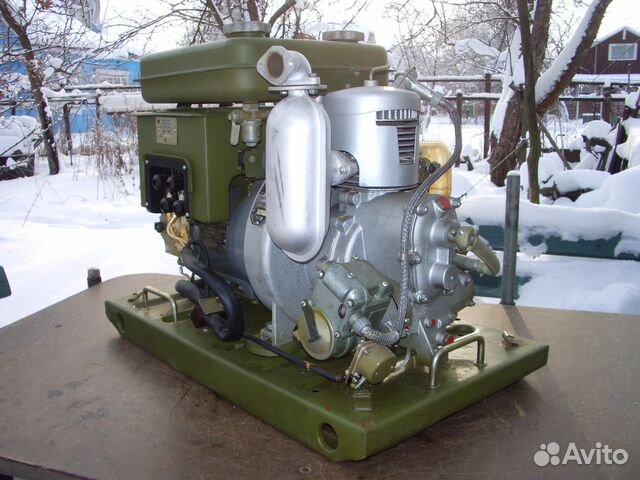

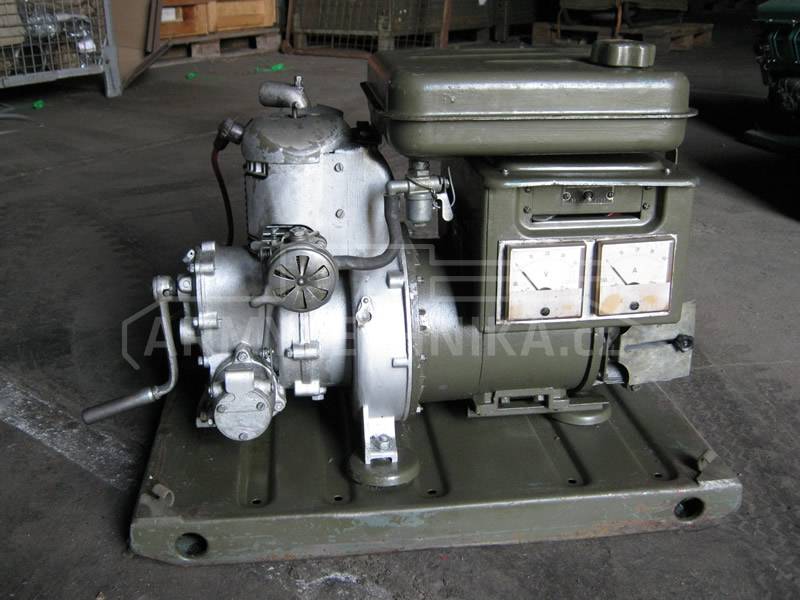

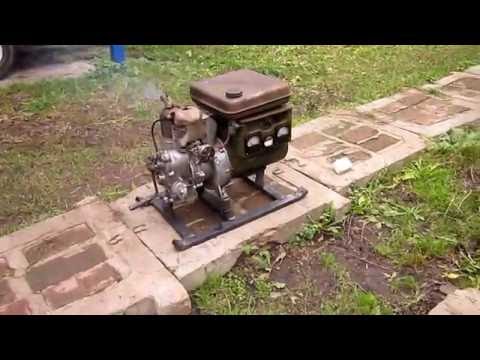

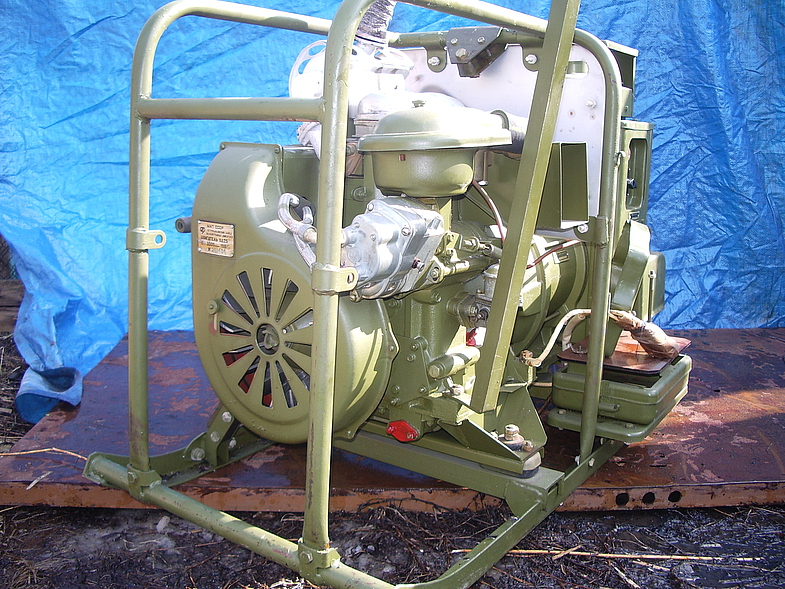

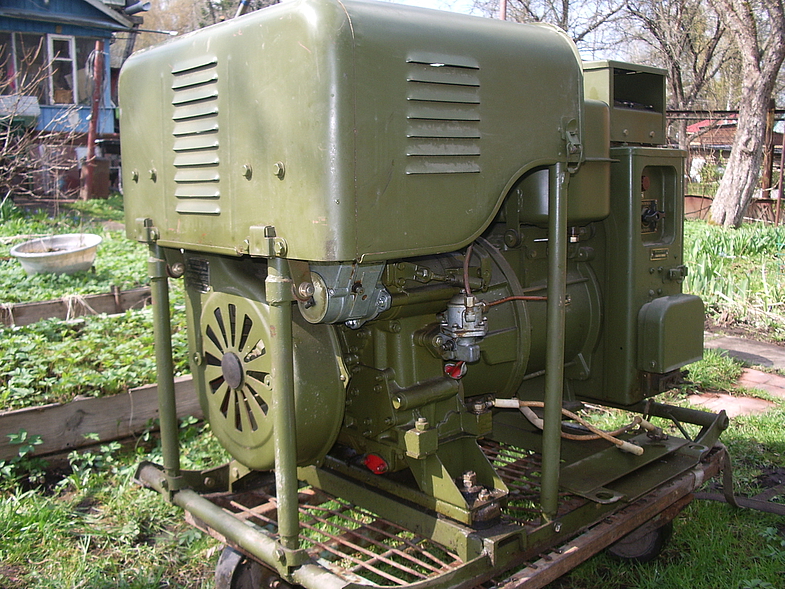

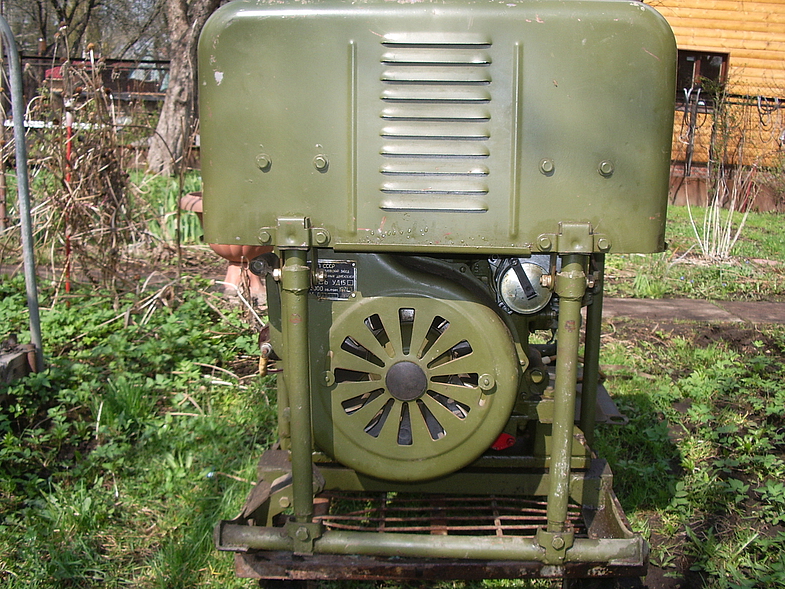

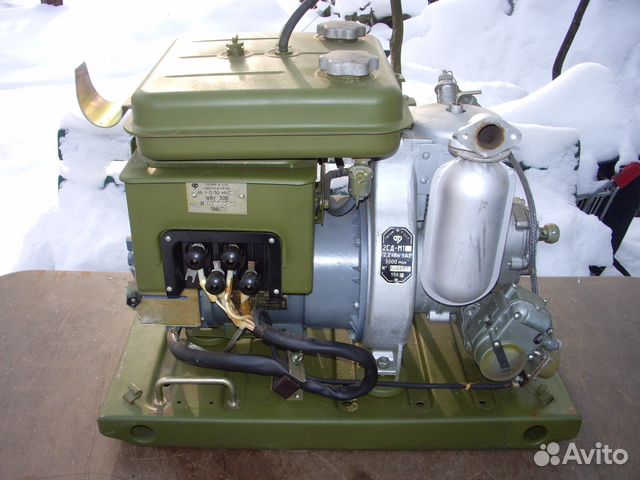

Армейский Бензогенератор аб-1-П/30-М1. 1985 года. Б/у. В рабочем состоянии.
Загрузка …
Все с рубля!-
- Основной раздел
- Как работает аукцион
- Зачем регистрироваться?
- Как покупать?
- Как продавать?
- Частые вопросы
- Корзина
- Продать
- Регистрация
-
Недавние 1
- Лоты 1
- Разделы
- Поиски
-
Избранные
- Лоты
- Разделы
- Поиски
-
- Недавние 1
- Лоты 1
- Разделы
- Поиски
- Избранные
- Лоты
- Разделы
- Поиски
“>
Покупаю
- Главная страница
- Избранные лоты
- Торгуюсь сейчас
- Я купил
- Не купил
- Подписка на новые лоты
- Запросы лотов у продавцов
- Предложения продавцов
-
Продаю
- Продать
- В продаже
- Сделки
- Завершенные торги
- Пополнить счет
- Спрос
- Настройки продавца
- Мой магазин [подробнее]
- Активация
- Настройка
-
- Покупаю
- Избранные лоты
- Торгуюсь сейчас
- Я купил
- Подписка на новые лоты
- Запросы лотов у продавцов
- Предложения продавцов
- Продаю
- Продать
- В продаже
- Сделки
- Завершенные торги
- Пополнить счет
- Спрос
- Настройки продавца
Положить в корзину
Все фото на одной странице |
|
|||
бензиновый генератор СССР 1961-1991 рабочий 1985 год
Что можно сделать:
Обычно отвечает в течение 40 минут.
– Приватный вопрос
Положите в корзину один или несколько лотов, а затем купите их все сразу.
Купить этот лот по цене 8500.00 р.
Помощь: Как покупать?
Вы можете наблюдать за ходом торгов по этому лоту, добавив его в «Избранное».
5 человек добавили лот в Избранное
Возможно, Вас заинтересуют лоты подобранные на основе ваших предпочтений
Все права защищены 1999-2022 Мешок
Sun, 05 Mar 2023 22:25:37 +0300

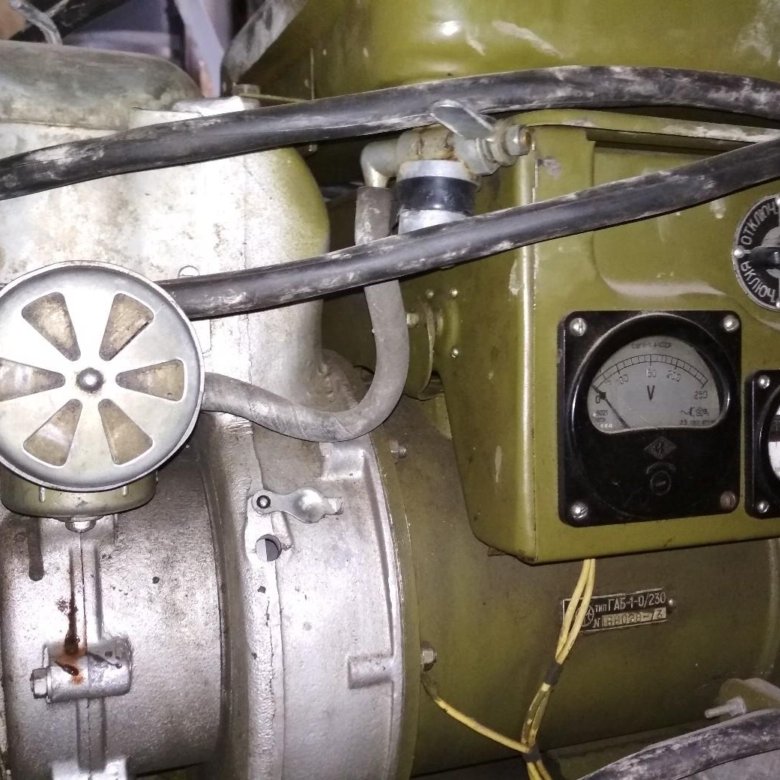

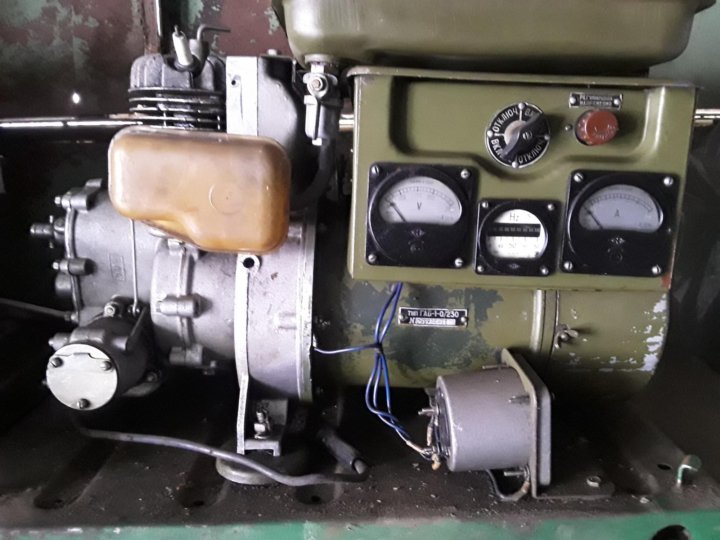

Генератор аб 1-0 230 | Festima.Ru
ТОВАР ОТ ПРОИЗВОДИТЕЛЯ , ОФИЦИАЛЬНАЯ ГАРАНТИЯ 24м. Полная мощность, кВА 0,5 Активная мощность, кВт 0,4 Форм-фактор настенный Топология on-line (с двойным преобразованием) Режимы работы on-line, автономный, ECO Страна производитель Россия Входные характеристики Тип входной сети однофазная трехпроводная (L, N, PE) Совместимость с генератором да Номинальное входное напряжение, В 220 Рабочий диапазон входного напряжения, В 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% Предельный диапазон входного напряжения, В 90-295 Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % +5, +10, +15, +20, +25 (значение по умолчанию: +20) Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % -5, -10, -15, -20, -25 (значение по умолчанию: -20) Номинальная входная частота, Гц 50 Допустимый диапазон входной частоты, Гц 45-65 Входной коэффициент мощности 0,99 Максимальный входной ток, А 3,6 Потребляемая мощность в режиме холостого хода, Вт 20 Плавный пуск да Выходные характеристики Тип выходного напряжения однофазное Номинальное выходное напряжение, В 220 Диапазон настройки выходного напряжения, В 220-240 Точность стабилизации выходного напряжения, % ±2 Форма выходного напряжения чистая синусоида Выходной коэффициент мощности 0,8 Номинальная выходная частота, Гц при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 Точность стабилизации выходной частоты (при работе от АБ), % ±0,2 Максимальный выходной ток, А 2,3 Коэффициент нелинейных искажений выходного напряжения, % <2,5 при линейной нагрузке, <4 при нелинейной нагрузке Крест-фактор 3:1 Перегрузочная способность (при работе в режиме on-line или от батарей) 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) Перегрузочная способность (при работе через байпас или в режиме ECO) 200% – в течение 40 с КПД в режиме on-line, % 96 КПД при работе через байпас или в режиме ECO, % 99 КПД в автономном режиме, % 81 Время переключения в автономный режим из режима on-line, мс 0 Время переключения в автономный режим из режима ECO, мс 7 Аккумуляторные батареи (АБ) Наличие встроенных батарей нет Поддержка подключения внешних АБ да Тип АБ герметичные, необслуживаемые, свинцово-кислотные Номинальное напряжение АБ, В 24 Номинальный ток заряда встроенного ЗУ, А 5 Функционал управления АБ калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда Холодный старт да Срок службы АБ, лет до 7 (в зависимости от условий эксплуатации) Защита Перегрузка по выходу электронная защита c автовосстановлением Короткое замыкание электронная защита c автовосстановлением Перегрев электронная защита c автовосстановлением Защита от импульсных перенапряжений варистор (2 кВ, 1/50 мкс) Защита от высокочастотных помех 100 кГц – 30 МГц Защита от «глубокого» разряда батарей да Защита от аварии в ИБП электронная аварийная защита Электронный автоматический байпас да
Ремонт и строительство
Генератор мощностью 1000 кВт, работающий на природном газе — Генератор мощностью 1 МВт — Kato, Waukesha, Propak — основная или резервная мощность
Перейти к содержимомуГенератор мощностью 1000 кВт, работающий на природном газе — Генератор мощностью 1 МВт — Kato, Waukesha, Propak — Основная или резервная мощностьДэниел Йохансон2022-04-14T22:30:02+00:00
ГЕНЕРАТОР 1000 кВт НА ПРИРОДНОМ ГАЗЕ НА ПРОДАЖУ — CJV № 1775
Б/у Генератор 1 МВт / 1000 кВт
Как есть
1 МВт ПАКЕТ
Вам нужен генератор Waukesha / Kato мощностью 1000 кВт как есть, а все остальное вы сделаете сами? Купите его как есть за 215 000 долларов США + налоги
Свяжитесь с нами
Готовый
КОМПЛЕКТ НА 1 МВт 428 000 долларов США + налоги
Свяжитесь с нами
Генератор на природном газе мощностью 1000 кВт. Краткий обзор
Готовый к работе в режиме основного или резервного питания, этот силовой агрегат Waukesha L7042GL выдает мощность 1 МВт / 1000 кВт всего за 34 000 часов после капитального ремонта компонентов. Двигатель был сохранен, оснащен генератором с автоматическим запуском мощностью 62 кВт и системой воздушного компрессора для полной установки. В настоящее время он отключен во дворе рядом с шоссе № 22 Альберты, которое является коридором с высокой нагрузкой для упрощения логистики.
ПЕРЕЧЕНЬ ГЕНЕРАТОРОВ 1000 КВТ БЫСТРЫЕ ССЫЛКИ
Обзор компонентов
Фотогалерея
Цены и краткая информация
Виртуальный тур 360º
Основные моменты передислокации
Загрузить чертежи
Загрузить спецификацию
Запросы Контакт
Ищете другой генератор мощностью 1 МВт?
Просмотрите перечень наших генераторов мощностью 1 МВт:
Посмотреть генераторы мощностью 1000 кВт
Компоненты пакета Propak для генератора мощностью 1000 кВт
Waukesha L7042GL
- VHP, 12 цилиндров
- Номинальная мощность 1472 л. с. – 1097 кВт при 1200 об/мин
- Номинальная непрерывная работа
- Топливо – природный газ
Propak Узел воздушного охладителя с ребристыми трубками
- Водяная секция рубашки
- Секция доохладителя
- Вентилятор с ременным приводом от двигателя
Генератор KATO 1000 кВт в сборе
- 6P6-1900 1000 кВт/1250 кВА
- 277/480/3/60 В переменного тока
- 1504 Ампер
- Номинальная непрерывная работа
Панель микроконтроллера Thompson MEC-20
- Контроллер синхронного генератора/двигателя
- Управление губернатором Вудворда
- Главный выключатель
- Сигнализатор контроля двигателя
Kohler 60 кВт Black Start Unit
- Двигатель – John Deere 4045TF150C
- Топливо – Дизель
- Генератор – Колер 60REQZI
- 62 кВт
- 277/480/3/60 В переменного тока
- 71 А
Дополнительно: Воздушный компрессор Eagle Instrument
- Не входит в комплект и может быть приобретен дополнительно за 15 000 долларов США OBO
- шт. 2 винтовых компрессора
- шт. 2 двигателя TECO 20 л.с., 480/3/60 В переменного тока
- Резервуар для хранения на 100 галлонов
- Автоматический осушитель воздуха в сборе
Здание и салазки
- Длина 40 футов
- Ширина 20 футов
- Высота 22’
- Вес 100 000 фунтов.
- шт. 4 подъемные проушины с каждой стороны салазок/здания в сборе.
Размеры дополнительного охладителя
- Ширина 20 футов
- Длина 10 футов
- Высота 12 футов
Генератор природного газа на продажу в Альберте, Канада, для добычи биткойнов и данных
Ищете дешевую электроэнергию на природном газе для добычи криптовалюты? Приобретите этот генератор мощностью 1 МВт / 1000 кВт в состоянии «КАК ЕСТЬ», отремонтированный и ГОТОВЫЙ К ПУСКУ, или выберите одно из наших готовых решений с фиксированной стоимостью, которое может быть доставлено в течение 4–8 недель для новых или модифицированных силовых установок.
Генератор 1000 кВт Фотогалерея
Генератор 1000 кВт Цена и краткая информация
КАК ЕСТЬ: 215 000 $ + налоги | КАПИТАЛЬНЫЙ РЕМОНТ И ПОДГОТОВКА: 428 000 долларов США + налоги
Состояние | Полная готовность и/или мелкий ремонт |
---|---|
Изготовлено | ПРОПАК 2001 |
Местоположение | Дом Роки Маунтин, AB |
Статус | Отключено |
Наличие | Немедленно |
кВт Мощность | Генератор 1000 кВт |
Драйвер | Ваукеша L7042GL 1472HP |
Генератор | Kato Engineering Генератор 1000 кВт, 1250 кВА, 60 Гц, 3 фазы, 1200 об/мин, непрерывный режим работы, 277/480 В, 1504 А |
Контроллеры | Контроллер двигателя Thompson Technology m/n:MEC20; Регулятор Woodward 4-20 мА, установленный на двигателе |
Охладитель | ПРОПАК |
Размеры | 40’ Д x 20’ Ш x 15’6” карниз В |
Характеристики генератора мощностью 1 МВт / 1000 кВт
Загрузите сведения об этом генераторе мощностью 1000 кВт в формате PDF с возможностью использования версии без торговой марки, чтобы поделиться с вашей сетью.
Crusader Версия
Скачать бренд Crusader PDF
UNBRENDAPED Версия
Скачать UNBREND PDF
Основные моменты для 1 МВт / 1000 кВт генератор. это КАК ЕСТЬ, ГОТОВО К ЗАПУСКУ (с капитальным ремонтом и ремонтом), или вы хотели бы воспользоваться нашими готовыми решениями с фиксированной стоимостью (новая мощность или модернизированная мощность) — у нас есть знания и опыт, чтобы получить этот пакет производство для ваших нужд.
Двигатель — Двигатель проработал 34 000 часов после капитального ремонта. Это требует поворота головы и турбо. Полный объем работ может быть выполнен за одну неделю до отъезда со склада. Подробная стоимость доступна по запросу. Двигатель сохранился.
Электрооборудование — Панель и полная электрическая система прошли детальную проверку и объем работ, требуемых DJA Electrical Services. Для обеспечения 100% исправности и актуальности электрооборудования агрегата требуются детали на сумму 2700 долларов США.
Вы знаете людей, которых мы не знаем — эта информация ценна!
Владелец этого генератора мощностью 1000 кВт включил крупную денежную компенсацию за привлечение покупателя. Даже если вы не брокер/торговый посредник, если у вас есть информация, которая приведет к продаже, вы получите компенсацию. Свяжитесь с нами, чтобы узнать больше об этой захватывающей возможности.
Сделать партнерский запрос
Запрос
Позвоните нам по телефону 403-819-3906 или заполните форму ниже, чтобы обсудить этот генератор мощностью 1000 кВт.
- Имя*
Первый Последний
- Email*
- Телефон
- Сообщение
-
-
- Пожалуйста, включите меня в важные обновления Crusader
Адаптивный газогенератор для подушки безопасности
Эта заявка претендует на преимущество и приоритет французской заявки № 12/03289, поданной 4 декабря 2012 г. Полное раскрытие вышеуказанной заявки включено в настоящий документ посредством ссылки.
Настоящее изобретение в целом относится к адаптивному газогенератору для надувания подушки безопасности, обычно устанавливаемой на транспортном средстве.
В этом разделе представлена справочная информация, относящаяся к настоящему раскрытию, которая не обязательно является предшествующим уровнем техники.
Настоящее изобретение относится к адаптивному газогенератору для надувания подушки безопасности, обычно устанавливаемой на транспортном средстве.
В этом разделе представлено общее резюме раскрытия информации, и оно не является исчерпывающим раскрытием его полного объема или всех его особенностей.
Адаптивные устройства, включающие газовые камеры под давлением, известны из уровня техники, например, документ WO20090
. Предлагаемый генератор содержит две камеры сжатого газа, закрытые разными крышками, между которыми закреплена диффузионная камера. Внутри последнего расположены два пиротехнических устройства, расположенных таким образом, чтобы открывать крышки и более или менее быстро высвобождать газ, хранящийся в генераторе, придавая генератору адаптивную функцию. Это устройство сложно в сборке, громоздко и поэтому трудно применимо в генераторе малого диаметра. Он включает в себя множество сложных компонентов и поэтому дорог в производстве. Далее крышки открываются давлением оставшихся газов в газовых камерах, когда опора крышек выдвигается после срабатывания пиротехнических устройств. Таким образом, в зависимости от остаточного давления в газовых камерах в момент срабатывания второго пиротехнического устройства еще не открытые крышки могут открываться более или менее быстро, что может приводить к изменению характеристик.Цель настоящего изобретения состоит в том, чтобы найти ответ на упомянутые выше недостатки известного уровня техники и, в частности, предложить адаптивный генератор с меньшей стоимостью, с простой, надежной и воспроизводимой работой, с небольшим количеством сложных внутренних компонентов.
При этом первый аспект изобретения относится к газогенератору для подушки безопасности, включающему:
по крайней мере одну камеру сжатого газа;
первый привод, предназначенный для открывания указанной газовой камеры под давлением;
диффузионную камеру, включающую в себя сообщающуюся поверхность, выполненную с возможностью рассеивания газов из указанной по меньшей мере одной камеры для сжатого газа в сторону подушки безопасности;
отличающийся тем, что он дополнительно содержит за пределами диффузионной камеры обтуратор, содержащий второй исполнительный механизм,
запорный элемент расположен таким образом, чтобы быть заблокированным в первом положении, в котором, во взаимодействии с поверхностью сообщения, он определяет первую диффузионную поверхность,
, причем второй исполнительный механизм выполнен с возможностью разблокировки обтуратора, чтобы позволить ему перейти во второе положение, в котором он определяет, во взаимодействии с поверхностью сообщения, площадь второй диффузионной поверхности, превышающую площадь первой диффузионной поверхности.
Упомянутая, что по крайней мере одна газовая камера открывается с помощью одного исполнительного механизма, а затвор является отдельным и расположен за пределами диффузионной камеры, этот адаптированный газогенератор:
может использовать квази-совокупность компонентов неадаптивного газогенератора одинаковая конструкция, позволяющая снизить затраты на разработку, изготовление и монтаж такого адаптивного газогенератора;
имеет операцию, которая является более воспроизводимой, чем та, которая была предложена в предшествующем уровне техники, поскольку продолжают игнорировать условия давления внутри газогенератора для применения адаптивной функции генератора.
Расположение обтюратора снаружи диффузионной камеры освобождает пространство внутри генератора, поэтому последний может быть предложен с меньшим диаметром. Кроме того, обтюратор вне диффузионной камеры будет располагаться в зоне низкого давления, что избавляет от необходимости обеспечивать устойчивость обтуратора к сильным давлениям. Наконец, поскольку обтуратор при своем смещении освобождает, по крайней мере, часть поверхности сообщения, его движению способствует поток газов, диффундирующих в сторону подушки безопасности.
В соответствии с вариантом осуществления вторая площадь диффузионной поверхности равна площади коммуникационной поверхности.
В соответствии с вариантом осуществления вторая площадь диффузионной поверхности меньше, чем площадь коммуникационной поверхности.
В соответствии с вариантом осуществления газогенератор содержит вторую камеру сжатого газа, диффузионную камеру, расположенную между обеими камерами сжатого газа, и первый привод, предназначенный для открытия обеих камер сжатого газа.
Преимущественно, этот вариант осуществления дает возможность сделать газогенератор адаптивным, хранящим всю совокупность газов в двух камерах сжатого газа, что выгодно, когда желательно хранить как минимум два реактивных газа, имея при этом только один исполнительный механизм для открытия газовые камеры. Кроме того, поскольку обтюратор расположен так, что частично перекрывает поверхность сообщения в первом положении, это дает возможность улучшить смешивание реактивных газов в диффузионной камере и, таким образом, улучшить воспламенение смеси. Преимущественно в таком варианте осуществления первый запас газа содержит, по меньшей мере, один окисляющий газ, которым может быть кислород, а вторая газовая камера содержит, по меньшей мере, один восстановительный газ, которым может быть водород.
В соответствии с вариантом осуществления обтуратор содержит дефлектор, предназначенный для:
частичного закрытия поверхности соединения, когда обтуратор находится в первом положении; и
удаление от поверхности сообщения, когда обтуратор переходит во второе положение путем деформации,
обтюратор изготовлен из материала с заданным пределом прочности и устроен так, что механические напряжения, возникающие в обтюраторе во время этой деформации, не превышать предел прочности материала изготовления обтюратора.
Преимущественно этот вариант осуществления исключает любой риск выброса мусора из запирающего устройства в подушку безопасности при его перемещении из первого положения во второе положение, выброс, который может повредить подушку безопасности, потребовать ее усиления или даже травмировать человека, находящегося в салоне. транспортное средство. Кроме того, дефлектор позволяет отклонять газы, рассеиваемые коммуникационной поверхностью, и тем самым снижать агрессивность генератора по отношению к подушке безопасности и улучшать кинематику раскрытия подушки безопасности за счет отклонения газов в предпочтительном направлении, благоприятном для развертывания. .
В соответствии с вариантом осуществления обтуратор в первом положении расположен так, что частично закрывает сообщающуюся поверхность и образует первую запечатанную поверхность, при этом первая диффузионная поверхность представляет собой незапечатанную сообщающуюся поверхность: площадь сообщающейся поверхности равна первая диффузионная зона обслуживания плюс первая запечатанная поверхность, а запиратель во втором положении расположен для уменьшения закупорки сообщающейся поверхности и, таким образом, определяет вторую запечатанную поверхность, при этом вторая диффузионная поверхность остается незапертой сообщающейся поверхностью площадь: площадь сообщающейся поверхности, равная второй площади диффузионной поверхности плюс вторая площадь закрытой поверхности. Следует отметить, что вторая площадь закрытой поверхности может быть равна нулю, если вся площадь сообщающейся поверхности остается свободной для распространения газов по направлению к подушке безопасности.
В соответствии с вариантом осуществления дефлектор устроен таким образом, что он толкается газами, рассеиваемыми поверхностью сообщения, для перехода из первого положения во второе положение.
Предпочтительно, этот вариант осуществления дает возможность ограничения мощности второго исполнительного механизма, который выполняет только функцию разблокировки затвора, и тем самым ограничивает стоимость газогенератора.
В соответствии с вариантом осуществления второй привод представляет собой пиротехнический воспламенитель.
Преимущество этого варианта осуществления заключается в возможности удаленной активации обтуратора по команде от компьютера, встроенного в транспортное средство.
Согласно варианту осуществления второй привод соединен с подушкой безопасности.
Предпочтительно, этот вариант осуществления позволяет дистанционно приводить в действие обтюратор в зависимости от кинематики развертывания подушки безопасности и, таким образом, дает возможность обходиться без какой-либо электрической команды, что позволяет снизить общую стоимость системы. Этот вариант осуществления дополнительно позволяет уменьшить агрессивность защитного мешка в случае, когда пассажир находится в ненормальном положении, также известном специалисту в данной области техники под термином «вне положения». Другими словами, второй исполнительный механизм представляет собой механическое звено между подушкой безопасности и обтюратором, управляющее последним во время раскрытия подушки за счет механического действия, такого как тяга. В качестве альтернативы разрушаемый элемент может иметь форму шва или штифта, который может быть изготовлен из пластика.
Согласно варианту осуществления второй исполнительный механизм представляет собой пиротехнический воспламенитель, и пиротехнический воспламенитель предназначен для деформации дефлектора из первого положения во второе положение.
Преимущественно этот вариант осуществления дает возможность более точного управления второй диффузионной поверхностью и, таким образом, повышения воспроизводимости работы генератора.
Согласно варианту реализации дефлектор имеет форму полосы, выложенной вокруг диффузионной камеры и концы которой соединены между собой для образования замыкания полосы вокруг диффузионной камеры.
Преимущественно этот вариант осуществления дает возможность применения простых и недорогих компонентов.
В соответствии с вариантом осуществления обтюратор содержит поршень, предназначенный для скрепления вместе концов полоски, прикрепленный к первому концу полоски и расположенный так, чтобы его можно было с усилием вставить во второй конец. Поршень согласно этому применению экономичен в изготовлении.
Согласно варианту осуществления второй исполнительный механизм расположен так, чтобы выталкивать поршень из второго конца.
Преимущественно второй исполнительный механизм в соответствии с этой заявкой выталкивает поршень из второго конца полосы, что приводит к освобождению первого конца. Таким образом, разблокировка осуществляется одновременно с приведением затвора в движение из первого положения во второе.
В соответствии с вариантом осуществления дефлектор имеет форму полосы, расположенной вокруг диффузионной камеры, и концы полосы соединены между собой через разрушаемый элемент.
Преимущественно этот вариант осуществления дает возможность управления проходом ко второму положению за счет материала и формы разрушаемого элемента.
Второй аспект изобретения представляет собой автомобильный модуль безопасности, включающий в себя газогенератор в соответствии с первым аспектом.
По варианту модуль, газогенератор которого снабжен, по крайней мере, одним штифтом крепления, содержит корпус и, по крайней мере, одну гайку, выполненную с возможностью крепления газогенератора к корпусу, а обтюратор удерживается в место, затянув обтюратор между газогенератором и кожухом.
Преимуществом данного варианта является упрощение сборки дефлектора на газогенераторе и обеспечение его правильного расположения в модуле безопасности в течение всего срока службы устройства.
Третий аспект изобретения представляет собой автомобильное транспортное средство, включающее по меньшей мере один газогенератор в соответствии с первым аспектом.
Понятно, что варианты осуществления, описанные выше, могут быть объединены друг с другом, чтобы объединить их различные преимущества.
Дальнейшие области применимости станут очевидными из приведенного здесь описания. Описание и конкретные примеры в этом кратком изложении предназначены только для целей иллюстрации и не предназначены для ограничения объема настоящего раскрытия.
Чертежи, описанные в данном документе, предназначены только для иллюстративных целей только для выбранных вариантов осуществления, а не для всех возможных реализаций, и не предназначены для ограничения объема настоящего раскрытия.
РИС. 1 представляет собой изометрическую иллюстрацию газогенератора, включающего затвор согласно изобретению в его первом закрытом положении.
РИС. 2 показана часть обтюратора согласно первому варианту осуществления в его первом запертом положении.
РИС. 3 показано сечение обтюратора согласно первому варианту осуществления и во втором положении.
РИС. 4 показана часть обтюратора согласно второму варианту осуществления в его первом запертом положении.
РИС. 5 показана часть обтюратора согласно третьему варианту осуществления в его первом закрытом положении.
РИС. 6 показано сечение обтюратора согласно третьему варианту осуществления и во втором положении.
РИС. 7 показана часть обтюратора согласно четвертому варианту осуществления в его первом заблокированном положении.
РИС. 8 показано сечение обтюратора согласно четвертому варианту осуществления и во втором положении.
Соответствующие ссылочные позиции обозначают соответствующие части на нескольких видах чертежей.
Примеры вариантов осуществления теперь будут описаны более подробно со ссылкой на прилагаемые чертежи.
РИС. 1 показан газогенератор 1 в защитной сумке 3 . Газогенератор 1 содержит две газовые камеры 11 и 15 сжатого газа, между которыми расположена диффузионная камера 13 и содержит по меньшей мере одно диффузионное отверстие 14 . Поверхность диффузионного отверстия 14 образует сообщающуюся поверхность, предназначенную для рассеивания газов из камер 11 и 15 сжатого газа в сторону подушки безопасности 9.0011 3 . Газовые камеры 11 и 15 , а также диффузионная камера 13 имеют по существу цилиндрическую форму по оси X. Газогенератор 1 дополнительно содержит первый привод 12 в форме пиротехнического воспламенителя. 121 , прикрепленный с помощью одного или нескольких конструктивных элементов, не показанных для ясности, к диффузионной камере 13 . Пиротехнический воспламенитель 121 предназначен для открывания камер сжатого газа 11 и 15 . В не показанных вариантах пиротехнический воспламенитель 121 может быть прикреплен к элементам газогенератора 1 , отличным от диффузионной камеры 13 , таким как камера 11 или 15 сжатого газа.
Газогенератор 1 снаружи диффузионной камеры 13 снабжен обтюратором 2 снабжен вторым приводом 22 в форме пиротехнического воспламенителя 29 . Затвор 2 устроен таким образом, чтобы быть заблокированным в первом положении, в котором затвор 2 частично перекрывает контактную поверхность, как показано на этой фиг. 1. Это дает возможность ограничить расход газа, рассеиваемого диффузионной камерой 13 , за счет образования экрана перед поверхностью сообщения, образованной диффузионными отверстиями 14 . Как показано на фиг. 3 затвор 2 может быть разблокирован под действием второго исполнительного механизма 22 для перехода во второе положение, в котором препятствие, создаваемое обтюратором 2 в первом положении, уменьшается. Следствием этого является обеспечение возможности диффузии газового потока через диффузионную камеру 13 , которая более существенна, когда затвор 2 находится во втором положении, чем в первом положении. Это, таким образом, делает газогенератор 1 адаптивным по команде извне газогенератора 1 .
На РИС. 1, обтуратор 2 имеет форму дефлектора 23 , образованного полосой 231 , которая может быть, например, металлической с толщиной, позволяющей противостоять потоку газа, рассеиваемому диффузионной камерой 13 , т. е. газовый поток, рассеиваемый диффузионной камерой 13 в этом первом рабочем положении; для изготовления дефлектора 23 можно использовать любой материал, отличный от металла, способного противостоять газовому потоку, такой как, например, ткань, покрытая эластомером или силиконом, или литьевой элемент из эластомера, такого как EPDM. Преимущество этих последних материалов заключается в том, что они не агрессивны по отношению к частично показанному мешку безопасности 9.0011 3 и быть достаточно гибким, чтобы деформироваться при складывании подушки безопасности 3 .
На этой фиг. 1, дефлектор 23 перекрывает ширину диффузионной камеры 13 и содержит отверстие 233 , обеспечивающее диффузию газов, когда затвор 2 находится в первом положении. Второй привод 22 принимает форму пиротехнического воспламенителя 29 , прикрепленного к дефлектору 23 , например, путем опрессовки или зажима.
РИС. 2 – сечение обтюратора 2 по плоскости, перпендикулярной оси Х газогенератора 1 по первому варианту. Первый исполнительный механизм 12 не показан на этом чертеже для большей ясности. Второй привод 22 прикреплен к дефлектору 23 через опору 21 воспламенителя, в которой он поддерживается, например, кольцом 25 , которое может быть установлено принудительно. Запальная опора 21 , например, крепится к дефлектору 23 посредством сварки.
Дефлектор 23 наматывается на диффузионную камеру 13 , обозначенную пунктирными линиями. Оба конца 234 и 235 дефлектора 23 соединены между собой поршнем 24 . Этот поршень 24 пересекает отверстие 2341 верхнего конца 234 и отверстие 2351 нижнего конца 9.0011 235 . Поршень 24 , например, с усилием вставляется в отверстие 2351 . Поршень также может быть вставлен в отверстие 2341 с усилием, превышающим усилие посадки в отверстии 2351 , так что поршень 24 остается связанным с верхним концом 234 , когда затвор 2 переходит из первого положения во второе рабочее положение. Это позволяет избежать выброса какой-либо части внутри подушки безопасности 3 , которые могут воздействовать на подушку безопасности 3 и/или на человека, находящегося в автомобиле.
Во время срабатывания пиротехнического воспламенителя 29 образующиеся газы вызывают повышение давления в поршне 24 , что приводит к отделению поршня 24 от нижнего конца 235 . Поскольку оба конца 234 и 235 больше не соединены, дефлектор 23 открывается, как показано на фиг. 3 так, чтобы обтюратор 2 переход из первого во второе рабочее положение. Деформация дефлектора 23 получается под действием газов, образующихся пиротехническим воспламенителем 29 и/или под действием газов, рассеиваемых диффузором 13 .
Газогенератор 1 может иметь штифт, который можно использовать для крепления дефлектора 23 между газогенератором 1 и корпусом подушки безопасности с помощью гайки.
РИС. 4 представляет собой сечение обтюратора 2 согласно второму варианту осуществления и по той же плоскости сечения, что и на фиг. 2. Элементы, идентичные описанным в связи с первым вариантом осуществления по фиг. 2 имеют идентичные числовые обозначения и не будут подробно описаны снова. Верхний 234 и нижний 235 концы соединены вместе через часть одного из верхних 234 или нижних 235 концов, пластически деформированных так, чтобы образовать замок 27 . Для этого верхний конец 234 загибается на нижний конец 235 так, чтобы закрыть его. В не показанном альтернативном варианте нижние концы 235 могут быть загнуты обратно на верхний конец 234 . В другом альтернативном варианте нижний 234 и верхний 235 концы могут быть соединены сварным швом, например точечной сваркой, чтобы обеспечить соединение обоих концов вместе.
Для того, чтобы срабатывание пиротехнического воспламенителя могло открыть замок 27 , нижний конец 235 имеет отверстие 236 , которое позволяет газам, образующимся под давлением в отверстии 236 воспламенителя, воздействовать на верхний конец 234 и, таким образом, механически толкать замок 27 , чтобы разделить нижний 235 и верхний 234 концы.
РИС. 5 и 6 иллюстрируют третий вариант осуществления, в котором деформация дефлектора 23 создается вторым исполнительным механизмом 9.0011 22 пиротехнический воспламенитель 29 . В этом варианте опора 21 воспламенителя соединена с дефлектором 23 посредством сварки или опрессовки в отверстии 237 , имеющемся на нижнем конце 235 . Опора воспламенителя 21 покрыта деформируемой оболочкой 5 , образующей камеру, первый конец которой 52 соединен с опорой воспламенителя 21 сваркой или опрессовкой. Деформируемая оболочка 5 имеет форму трубки, второй конец 51 которой закрыт и боковая стенка которой гофрирована таким образом, что при повышении давления внутри трубки гофры стенки деформируются так, что боковая стенка растягивается и второй закрытый конец 51 затем отходит от первого конца 52 трубки. Верхний конец 234 дефлектора 23 , образованный полосой 231 , соединен с концом 51 деформируемой оболочки 9. 0011 5 сваркой или опрессовкой. Деформируемая оболочка 5 может по крайней мере временно содержать газы, образующиеся при срабатывании пиротехнического воспламенителя 29 ; увеличение давления внутри деформируемой оболочки 21 вызывает смещение конца 51 и соединения между верхним концом 234 дефлектора 23 и деформируемой оболочкой 5 , как показано на фиг. 6. Этот вариант осуществления дает возможность избежать попадания газов, генерируемых пиротехническим воспламенителем 9.0011 29 соприкасается с подушкой безопасности 3 и обеспечивает деформацию и/или регулируемую длину отверстия дефлектора 23 , не зависящую от газов, рассеиваемых диффузионной камерой 13 , и не подвергается их влиянию.
РИС. 7 и 8 показан четвертый вариант осуществления, в котором второй привод 26 соединен с защитной подушкой безопасности 3 . На этих рисунках показаны сечения модуля безопасности 4 по плоскости, перпендикулярной оси Х газогенератора 1 , показанный на РИС. 1. В этом варианте второй исполнительный механизм 26 имеет форму гибкого соединения, способного складываться одновременно с подушкой безопасности 3 . Первый конец привода 26 пришивается к подушке безопасности 3 в области крепления мешка, а второй конец соединяется с дефлектором 23 в области крепления дефлектора. Длина второго привода 26 определяется таким образом, чтобы она была короче, чем расстояние между зоной крепления подушки безопасности и зоной крепления дефлектора при срабатывании защитной подушки безопасности 9.0011 3 развернут. Дефлектор 23 состоит из полосы 231 ткани, покрытой эластомером или силиконом. В качестве альтернативы дефлектор 23 может представлять собой литой элемент, например, из эластомера, например, из EPDM. Второй конец привода 26 соединяется с дефлектором 23 через шов 28 , что также дает возможность замыкания между собой верхнего 234 и нижнего 235 концов дефлектора 23 вокруг диффузионной камеры 23 . Для этого второй привод 26 вшит, например, между верхним 234 и нижним 235 концами дефлектора 23 . Шов 28 определен таким образом, что он способен противостоять газам, распространяемым диффузионной камерой 23 , но может разорваться во время развертывания подушки безопасности 3 при силе, создаваемой натяжением второго привода 26 на шве 28 превышает заданное значение обрыва шва 28 . Нарушен шов 28 :
он больше не удерживает вместе верхний 234 и нижний 235 концы дефлектора 23 , которые могут раскрываться под действием газов, распространяемых диффузионной камерой 23 ;
подушка безопасности 3 больше не соединена с дефлектором 23 через второй привод 26 и поэтому может быть полностью развернут, как показано на РИС. 8.
В этом четвертом варианте длина привода 26 дает возможность регулировать момент времени, в который затвор 2 перейдет во второе рабочее положение, и это без какого-либо электрического сигнала. Этот вариант осуществления дополнительно дает возможность гарантировать, что поток газа, подаваемый газогенератором 1 , не будет превышать расход, разрешенный затвором 9.0011 2 в первое рабочее положение, даже если внешний элемент, например голова пассажира, препятствует срабатыванию подушки безопасности 3 .
В качестве альтернативы шов 28 может быть заменен штифтом, например, из пластика, который также позволяет фиксировать вместе верхний 234 и нижний 235 концы дефлектора 23 вокруг диффузионной камеры 23 . Для этого штифт имеет буртик со стороны верхнего конца 9.0011 234 и отгибается сбоку на нижнем конце 235 , например, с помощью ультразвуковой сварки. Штифт определен таким образом, что он выдерживает газы, рассеиваемые диффузионной камерой 23 , но ломается во время развертывания подушки безопасности 3 , когда усилие, создаваемое натяжением второго исполнительного механизма 26 на штифте, превышает величину разрушения булавки.
