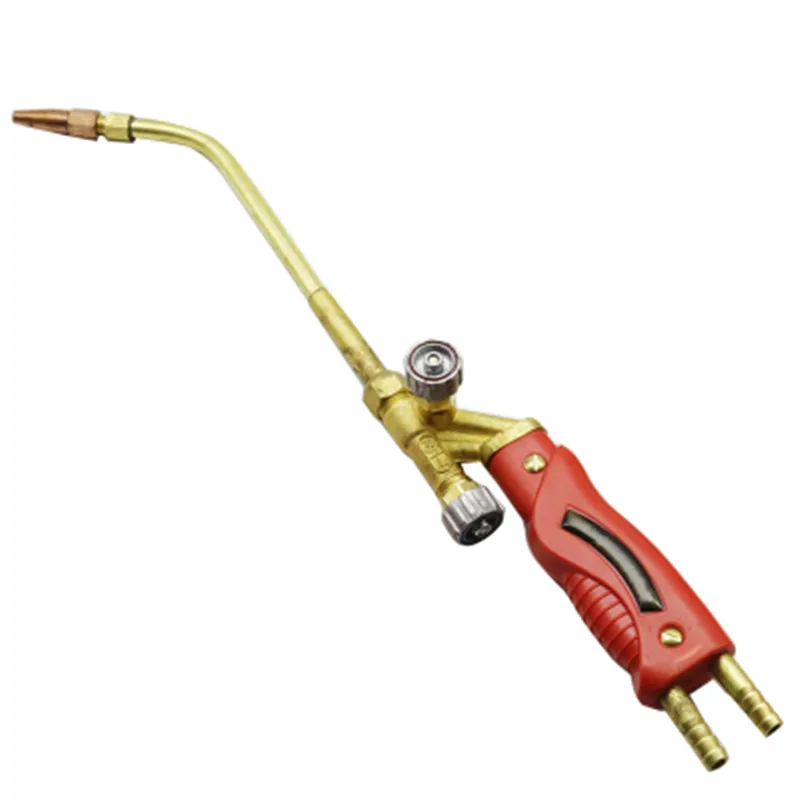

Ацетиленовая горелка
Основным рабочим инструментом каждого газосварщика является газовая горелка. Именно она выполняет в конечном итоге главную задачу процесса – создаёт высокотемпературное пламя, необходимое для подогрева и расплавления свариваемых изделий. Газовая горелка в связи с этим должна обеспечивать это пламя однородным, что является главным условием получения действительно качественного и прочного соединения. К тому же она должна быть максимально безопасной и удобной в работе, что скажется на качестве сварного соединения и скорости работы.
Очень часто при производстве газосварочных работ используется как составляющая горючей смеси газ ацетилен. Для сварки этим газом используются как специальные газовые горелки, так и универсальные, которые могут одновременно работать с другими газами и газовыми смесями. В случае применения ацетилена чаще всего используется привычный вариант горелки, которая подходит идеально для этого газа. Это инжекторная горелка, которая использует принцип всасывания ацетилена за счёт происходящего разряжения в газовых каналах и последующего смешивания с кислородом в камере смешения.
Для этого они оборудуются инжектором. Затем смесь ацетилена и кислорода через мундштук поступает к месту сварки или пайки. Затем горючая смесь поджигается и образуется пламя.
Ацетиленовые горелки инжекторного типа называют ещё горелками низкого давления, то есть они чаще всего работают с ацетиленом, который поступает под низким давлением. Однако и при достаточно высоких показателях давления, они также справляются с работой. В этом роде это универсальные горелки. Есть другой вид горелок – безынжекторные. Они работают только с газом, который находится под высоким давлением, при низком давлении газа они не используются. Безынжекторные горелки имеют одно существенное преимущество – они не перегреваются, а это значит, что ацетилен поступает стабильно, его давление не падает, как в случаях с инжекторными горелками, где давление ацетилена надо постоянно регулировать. Однако за счёт того, что отечественная промышленность производит преимущественно ацетилен низкого и среднего давления, широкого применения такие горелки не имеют.
Для того чтобы получить пламя необходимой для конкретного вида работы температуры, ацетиленовая горелка оборудуется манометрами, при помощи которых регулируется давление газа. Кроме этого горелка должны обеспечить оптимальную скорость прохождения горючей смеси, выходящей из мундштука. Эта скорость зависит от конструкционных особенностей самого мундштука, в частности от его диаметра на выходе.
Особой популярностью у специалистов пользуются универсальные газовые горелки, они интересуют нас как работающие на ацетилене, хотя они часто используют для сварки пропаном и другими газами. Как правило, эти горелки идут в комплекте с несколькими насадками разных диаметров. Таким образом, они могут обеспечить необходимую скорость прохождения горючей смеси, что позволяет их использовать в различных отраслях, даже в случаях, если необходимо производить очень точные работы, которые требуют малого диметра столба пламени. Такие универсальные горелки кроме этого поставляются в комплекте с двумя соплами для сварки и одним, предназначенным только для прогрева материала перед сваркой, а также для пайки с применением твёрдых припоев.
Ацетиленовые горелки последнего поколения имеют малый вес, скромные габариты, что позволяет производить сварочные работы в самых проблемных местах. Их различают по мощности. Есть ацетиленовые горелки малой и средней мощности. Они изготовлены из лёгких и прочных материалов, их конструкция очень удобна и в них соблюдены все требования безопасности.
Сварочные горелки оптом
Горелка ацетилен. Г2А (цельнотянутые нак. №1,2)
1 750 p.
В корзину
Горелка ацетилен. Г2А-мини (цельнотянутые нак. №0,1,2,3)
2 275 p.
В корзину
Горелка ацетилен. Г2А-2М (цельнотянутые нак. №1,2)
1 850 p.
В корзину
Горелка ацетилен.
Г2А-4М (цельнотянутые нак. №0,1,2,3)
2 375 p.
В корзину
Наконечник ацетилен. цельнотянутый для Г2А №0А (медный)
200 p.
В корзину
Наконечник ацетилен. цельнотянутый для Г2А №1А (медный)
200 p.
В корзину
Наконечник ацетилен. цельнотянутый для Г2А №2А (медный)
200 p.
В корзину
Наконечник ацетилен. цельнотянутый для Г2А №3А (медный)
200 p.
В корзину
Наконечник ацетилен. цельнотянутый для Г2А №4А (медный)200 p.
В корзину
Наконечник ацетилен. цельнотянутый для Г2А №5А (медный)
200 p.
В корзину
Сварочные горелки можно назвать основным инструментом газосварщика. Именно благодаря горелкам можно получить пламя для нагрева и резки металла. Современная газовая горелка дает стойкое пламя нужной формы, имеет точную регулировку, поддерживает выбранный режим пламени, прочна, удобна, безопасна и проста в использовании.
Использование горелок многократно увеличивает производительность работы сварщика. Применение специальных горелок с несколькими огнями усовершенствовало технику сварки еще больше.
У нас Вы можете выбрать ацетиленовые горелки для сварки. Всё оборудование, представленное на нашем сайта полностью соответствует всем современным требованиям, хорошо сконструировано, изготовлено из качественных материалов.
Хотите узнать подробней о приобретении оборудования? Нужна консультация, помощь в выборе товара?
Горелка для кислородно-ацетиленовой сварки
Горелка для кислородно-ацетиленовой сварки является важным компонентом кислородно-ацетиленового оборудования. Грубо говоря, он получает подачу газа из двух газовых баллонов (один для ацетилена, другой для кислорода), смешивает их и подает к месту возгорания. Прочная и точная конструкция ацетиленокислородной сварочной горелки важна для получения качественного сварного шва, а также для безопасности персонала и оборудования.
Горелка состоит из ручки, за которую сварщики берутся во время сварки. На заднем конце имеются два патрубка для впуска газа, которые используются для подсоединения газовых шлангов, идущих от газовых баллонов.
Наконечник – это место, где возникает пламя. В дополнение к этому на заднем конце установлены два игольчатых клапана для регулирования потока газов к наконечнику горелки. Эти клапаны используются для регулирования объема газов в желаемых пропорциях.
Изменяя открытие этих клапанов, можно получить требуемый тип пламени (то есть восстановительное пламя, окислительное пламя или нейтральное пламя).
В следующих параграфах кратко рассматриваются типы кислородно-ацетиленовых сварочных горелок, наконечник горелки и смеситель, а также шланги горелки.
Типы ацетиленовых сварочных горелок
Наконечники и смесители для кислородно-ацетиленовых сварочных горелок
Шланг для кислородно-ацетиленовой сварочной горелки
Идентификация шланга
Состав шланга
Неисправности и исправления кислородно-ацетиленовой сварочной горелки
Смотрите также:
Типы кислородно-ацетиленовых сварочных горелок Горелки для кислородно-ацетиленовой сварки в основном подразделяются на два типа: один относится к типу низкого давления, который также называется инжекторным; второй тип равного давления.
В горелке низкого давления или горелке инжекторного типа (см. рис. 1 ниже) давление ацетилена поддерживается ниже 1 фунта на кв. дюйм (6,89 кПа). Кислород подается в виде струи высокого давления, которая создает эффект всасывания и всасывает необходимое количество ацетилена. Смеситель в горелке рассчитан на работу по инжекторному принципу. Если есть какое-либо изменение скорости потока кислорода, это вызывает пропорциональное изменение скорости потока ацетилена, так что пропорция двух газов остается неизменной.
Горелка равного давления, см. рис. 2 ниже, как следует из названия, работает с одинаковым давлением как для кислорода, так и для ацетилена. Это давление колеблется от 1 до 15 фунтов на квадратный дюйм (от 6,89 кПа до 103,5 кПа). Это наиболее часто используемый тип горелки, так как он имеет определенные преимущества по сравнению с горелкой инжекторного типа.
В этом типе горелки сварщику легче регулировать расход обоих газов. Вероятность появления воспоминаний у этого типа тоже меньше.
Наконечники и смесители для кислородно-ацетиленовых сварочных горелок
Наконечник горелки (см. рис. 1 и 2 выше) представляет собой отверстие, через которое из горелки выходит смесь кислорода и ацетилена, а на наконечнике возникает пламя. Соответственно, наконечник изготавливается из твердотянутой электролитической меди или 95% меди и 5% теллура. Наконечник может иметь одно или несколько отверстий в зависимости от его типа и конструкции.
Диаметр отверстия (отверстий) наконечника зависит от типа пламени и подводимого тепла. Размеры наконечников обозначены цифрами в соответствии с системой, разработанной производителем горелки. Как правило, меньшее число указывает на меньший диаметр отверстия.
Смесительная головка обеспечивает желаемый поток газов в желаемой пропорции каждого газа. Факельные смесители изготавливаются для различных размеров наконечников. Миксер собирается с наконечником, для которого он предназначен, а затем узел накручивается на ручку горелки.
Универсальный миксер представляет собой агрегат, который можно прикрепить к насадкам разного размера.
Шланг кислородно-ацетиленовой сварочной горелки
Ацетиленовый сварочный шланг соединяет газовые баллоны со сварочной горелкой. Это канал, по которому газообразные кислород и ацетилен передаются от соответствующих баллонов к сварочной горелке.
Давление в кислородном баллоне может достигать 2200 фунтов на квадратный дюйм (15 169 кПа), которое необходимо снизить до рабочего давления от 1 до 25 фунтов на квадратный дюйм (от 6,90 до 172,38 кПа). Давление в ацетиленовом баллоне может достигать 250 фунтов на квадратный дюйм (1724 кПа), которое необходимо снизить до рабочего давления ниже 15 фунтов на квадратный дюйм. Шланг должен выдерживать такое давление.
Кроме того, ацетилен является взрывоопасным газом при высоких концентрациях. Поэтому шланги должны транспортировать газы без утечек, иначе могут произойти неприятные инциденты. Соответственно, шланг должен быть непористым.
Шланг также должен выдерживать разумное количество неправильного обращения в условиях цеха. Она должна быть прочной, и в то же время она должна быть эластичной.
Шланг должен быть изготовлен из огнеупорного материала. Резина, используемая при производстве шлангов, подвергается химической обработке для удаления свободной серы во избежание возможного возгорания. Также шланг должен быть приспособлен для эксплуатации в солнечных условиях, не должен повреждаться при длительном воздействии солнечных лучей.
Примечание. Шланг следует использовать только для одного газа. После того, как шланг был использован для транспортировки одного газа, его нельзя использовать с другим газом .
Обозначение шланга В США кислородный шланг имеет зеленый цвет, а ацетиленовый — красный. В Европе шланг для подачи кислорода окрашен в синий цвет, а шланг для подачи ацетилена — в оранжевый. Иногда черный цвет также используется для кислородного шланга.
Шланги снабжены специальными отверстиями на обоих концах для плотного герметичного соединения со сварочной горелкой и регуляторами цилиндра.
Состав шланга
Как правило, шланг представляет собой резиновую трубу с вискозным усилением, покрытую другим слоем резины. Если шланги предназначены для легких условий эксплуатации, внутренний диаметр шланга варьируется от 1/8 дюйма до 3/16 дюйма (от 3,2 мм до 4,8 мм), и достаточно одного слоя вискозного армирования. Если шланг предназначен для тяжелых условий эксплуатации, внутренний диаметр шланга варьируется от ¼ дюйма до ½ дюйма (от 6,4 мм до 13 мм). Затем резиновую трубу необходимо укрепить 5-ю слоями арматуры.
Как указано в параграфах выше, один шланг следует использовать только для одного газа. Обмена быть не должно. Во избежание случайной замены резьбовые соединения для подключения ацетилена выполняются левосторонними, а для кислорода – правосторонними. Это предотвращает опасную путаницу.
Шланги бывают двух видов: Один вариант — это отдельный шланг для каждого газа.
Во втором варианте шланги для обоих газов скреплены между собой и по всей длине покрыты общей внешней резиновой оболочкой. Это уменьшает беспорядок в цехе и предотвращает запутывание шлангов друг с другом. Это также укрепляет шланг. Прочный шланг не так легко перегибается.
Неисправности и исправления кислородно-ацетиленовой сварочной горелки
Как указано в предыдущих параграфах, ацетилен является взрывоопасным газом при высоких концентрациях. Утечка в сварочной горелке может привести к обратному воспламенению/возгоранию, что может привести к гибели людей и повреждению оборудования. Поэтому любой дефект сварочной горелки, который может привести к утечке газов, всегда должен быть устранен немедленно. Это предотвращает такие аварии.
Функционирование фонарика может быть нарушено несколькими способами. Возможно, негерметично седло головки смесителя, негерметичны входные клапаны газов, из-за длительного использования деформировалось отверстие наконечника, могли быть повреждены входные резьбовые соединения, проход в трубках мог забился пылью и т.
п.
Необходимо регулярно проводить техническое обслуживание горелки, чтобы поддерживать ее в наилучшем рабочем состоянии и обеспечивать безопасность. Изношенные детали, не подлежащие ремонту, следует заменить. При обращении с кислородно-ацетиленовой сварочной горелкой первостепенное внимание должно уделяться безопасности.
