Ад31Т характеристики: Сплав АД31Т: характеристики, состав, применение, термообработка

alexxlab | 02.08.2019 | 0 | Разное

Содержание

Алюминиевая прямоугольная шина АД31Т 10х120 мм [ТхШ], отрезок 4м, допуст.ток 2070А, ГОСТ 15176-89 АД31Т-10х120-4 Неустановленный

Марка шины АД31Т
Толщина шины 10мм
Ширина шины 120мм
Размерность шины 10х120
Сечение шины 1197мм²
Тип термической обработки Т
Форма сечения шины		 прямоугольная

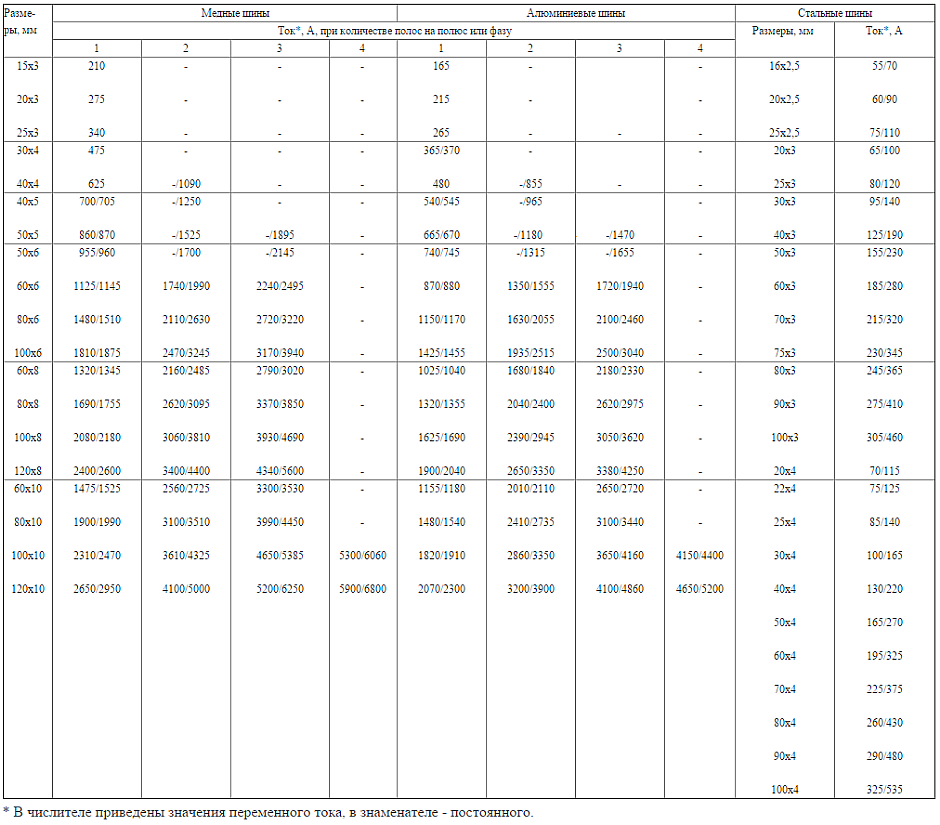

Длительно допустимый переменный ток для одной шины 2070А,
Длительно допустимый переменный ток для пакета их 2-х шин 3200А
Длительно допустимый переменный ток для пакета их 3-х шин 4100А
Диапазон поиска по допустимому току для одной шины 2001. .2500А
Диапазон поиска по допустимому току для пакета их 2-х шин 3001..3500А
Диапазон поиска по допустимому току для пакета их 3-х шин 4001..5000А
Особенности поставки отрезок
Длина шины 4м,
Определяющий документ
 ГОСТ 15176-89
Примечание
Альтернативные названия АД 31Т АД31 Т АД 31 10х120 120х10 мм 10×120 120×10 mm 10*120 120*10 10х120х4000 10x120x4000 10*120*4000 120х10х4000 120x10x4000 4м 4 метра 10х120мм 120х10мм
Страна происхождения Россия
Сертификация RoHS
Код EAN / UPC
Код GPC
Код в Profsector. com FN15.67.2.78
Статус компонента у производителя –

Алюминий АД31 — сплав, свойства, характеристики обзорная статья, доклад, реферат

Алюминий АД31 – это деформируемый давлением сплав, высокой пластичности и коррозионной стойкости. Кроме того сплав отлично сваривается, поддаётся глубокой вытяжки, а за счёт своей чистоты имеет хорошую теплопроводность и электропроводность. Благодаря этим свойствам его применяют для изготовления деталей, произведённых формовкой, глубокой вытяжкой и деталей рассчитанных для работы под небольшой нагрузкой, в том числе в агрессивной коррозионной среде. Также из него производят твёрдые шины в электротехнике.

Химический состав АД31 и физические свойства

Алюминий АД31 производится с химическим составом по ГОСТ 4782-97, и содержит всего около 2,35 % примесей, среди которых: железо, магний, кремний, цинк, марганец, титан, медь. АД31 – это авиалий (сплав системы Al – Mg – SI).

Технологические свойства АД31

Сплав АД31 – это лёгкий термоупрочняемый сплав алюминия средней прочности, высокой пластичности, который к тому же хорошо сваривается. К авиалиям, также относятся сплавы АД33, АД35, АВ (6151). АД31 особенно выделяется среди прочих сплавов коррозионной стойкостью. Свариваются же без ограничений – все авиали.

Следует отметить, что среди прочих сплавов АД31 в упрочнённом состоянии обладает высокой твёрдостью, при этом его электропроводность превышает показатели у других твёрдых сплавов. Поэтому в электротехнике его используют для производства твёрдых шин с электропроводностью 0,035 мкОм*м – в твёрдом состоянии и 0,031 мкОм*м в обычном состоянии.

Металлопрокат из АД31

В виду массы полезных качеств этого материала, из него изготавливается широкий спектр металлопроката. Особенно широко представлены на рынке различные профили из этого материала. Но из него выпускают и другие виды металлопроката.

Учитывая многообразие способов обработки этого материала, в продаже имеется металлопрокат после закалки и естественного старения, после закалки и искусственного старения, и естественно в обычном состоянии без обработки.

Вы можете приобрести:

  • Трубы АД31 в обычном состоянии или после закалки и искусственного старения;
  • Прутки обычные или после закалки и старения;
  • Профили АД31 обычные или после закалки и искусственного старения.

При этом особым спросом пользуются трубы из этого материала, не менее широк представлены и профили в виде уголков.

Область применения АД31

Интересно сравнить механические свойства прутка АД31 (после закалки и искусственного старения) с прутками из сплавов АМг2 и АМг3. АД31 обладает практически такой же прочностью, но большей твёрдостью и меньшей, а в естественно состаренном состоянии даже уступает по твёрдости магналиям, при этом уступая и по пластичности тоже. В виду этого АМг2 получил более широкое применение в промышленности, как материал, используемый в производстве. Но благодаря коррозионной стойкости и высокой электропроводности в твёрдом состоянии АД31 успешно применяется в производстве деталей электротехники (твёрдых шин) и в производстве труб, которые могу использоваться длительное время без опасений на счёт возникновения коррозии. Да и сварной шов у АД 31 будет более прочным, чем у магналиев.

Алюминиевый швеллер АД31Т

Алюминиевый швеллер АД31Т представляет собой равнополочное сечение, с П-образным профилем. Является универсальным продуктом. Может использоваться в качестве заготовки для других изделий, а также как самостоятельный продукт. Большое функциональное разнообразие , вызвано широким рядом размеров, так как сплав АД31Т считается основным при производстве алюминиевого швеллера.

Способы производства алюминиевого швеллера АД31Т

Основным способом изготовления алюминиевого швеллера АД31Т принято считать горячее прессование. Процесс прессовки проходит в несколько этапов. Сначала  берётся материал , как правило это алюминиевая чушка, кстати тоже продукт алюминиевого проката, только здесь он как раз выступает в качестве заготовки. Термо обрабатывается, то есть нагревается до температуры свыше 200 градусов. Затем подаётся на стол прессовочного стана. Это так называемая матрица с прорезями , которые настраиваются в зависимости от нужного размера. Огромные по силе и размеру прессовочные поверхности , продавливают алюминий в прорези. Обрезанные части идут в переработку, а получившееся изделие проходит процесс зачистки и нарезки в размер.

Главные полезные характеристики и особенности алюминиевого швеллера АД31Т

Небольшой вес при внушительной прочности и жёсткости , унифицирует продукт для многих областей применения. Высокая коррозийная стойкость и сопротивляемость к агрессивным средам , дают возможность использования данного продукта под открытым небом и в условиях повышенной влажности. Разнообразие размеров , делает швеллер  применимым при любых уровнях сложности. Легко поддаётся многим видам дополнительной обработки. Гнётся и сваривается. Высокая электропроводимость и теплопроводность, позволяет выдерживать резкие перепады температуры окружающей среды. Гладкая поверхность , создаёт привлекательный вид  и не позволяет скапливаться различным загрязнениям. Стоит отдельно остановиться на экологической составляющей. Не имеет магнитного поля и пожаробезопасен. Не токсичен, а значит возможно применение в нашей повседневной жизни.

Области применения алюминиевого швеллера АД31Т

Учитывая выше перечисленные достоинства  алюминиевого швеллера АД31Т , становится абсолютно ясно,что секторов применения у него огромное множество. Напомним  лишь основные из них. Авиастроение и судостроение. Новые технологии в строительстве , позволяют использовать швеллер в различных сферах монтажа перегородок,изготовления конструкций, производство дверей и окон. В системе ограждений , в качестве направляющих элементов, изготовлении бытовой техники. Используется в качестве декорирующего материала ,  различных конструкций. Вот далеко не весь список и всё это можно изготовить и произвести в Перми. Кампания КМКСТАЛЬ представляет алюминиевый швеллер АД31Т в Пермском крае. Регламентированные цены и широкий размерный ряд , приятно удивят. С нами осуществятся ваши самые грандиозные планы. Купить алюминиевый швеллер в Перми -легко. Звоните нам по телефонам , указанным на сайте. И помните , вместе мы добьёмся успеха.

Сварка авиалей (сплавы АД31, АД33, АД35, АВ– система Al-Mg-Si)

Сплавы системы Al-Mg-Si имеют характеристики, представляющие интерес для авиастроения: высокую коррозионную стойкость, среднюю прочность при высокой технологической пластичности, позволяющей изготовлять тонкостенные прессованные полуфабрикаты сложной конфигурации. Для промышленности рекомендованы сплавы марок АД33, АД31, АВ  и АД35 .

Особенностью сплава АД31 является  высокая пластичность. Повышенным, по сравнению с этим сплавом, уровнем прочности и текучести отличаются сплавы АД33, АД35 и АВ.

Сплавы системы Al-Mg-Si деформируются в горячем состоянии. Штампуемость отожженного металла хорошая, закаленного и искусственно состаренного — удовлетворительная.

Полуфабрикаты поставляются в отожженном, закаленном и в искусственно состаренном состоянии (закалка от 515—530°С в холодную воду и естественное старение в течение 10—15 суток или искусственное старение при 160—170°С в течении 10—12 ч; отжиг полуфабрикатов при 380—420°С в течение 10—60 мин с охлаждением на воздухе).

Все детали, поступающие на сборку и сварку, должны быть в закаленном или закаленном и искусственно состаренном состояниях. Изготовление сварных узлов допускается в двух вариантах: закалка+искусственное старение+сварка; закалка+сварка+искусственное старение.

Правка сварных узлов производится до искусственного старения без подогрева. Срок естественного старения не ограничивается.

Сплавы АД33, АД31 и АД35 при сварке плавлением и контактной сварке имеют удовлетворительную свариваемость. Хорошая свариваемость при дуговой и контактной сварке у сплава АВ. Для указанных сплавов рекомендуется присадочная сварочная проволока марки СвАК5. Прочность сварного соединения не ниже 0,7 прочности основного металла в закаленном и искусственно состаренном состоянии. Искусственное старение сварного соедине­ния повышает его прочность до 0,8—0,85 прочности основного материала.

Механические свойства сварных соединений зависят от способа сварки, вида полуфабриката и состояния материала до и после сварки. Как указы­валось выше, прочность сварных соединений алюминиевых сплавов АД31 и АД33 ниже прочности исходного металла, упрочненного термической или термомеханической обработкой. В тех случаях, когда нет условий для термической обработки и нельзя изменить конструкцию соединений, их сваривают на режимах с минимальной погонной энергией либо упрочняют литой металл шва и зоны сплавления нагартовкой или взрывной обработкой. Для практического использования наибольший интерес представляют гелиеводуговая сварка постоянным током при прямой полярности и обработка сварных соединений удлиненными зарядами взрывчатых веществ, которые применимы для любых швов. Эффективность методов упрочнения применительно к сплавам АД31 и АД33 оценена на стыковых соединениях листов размерами 320x230x3 мм, которые прошли термомеханическую обработку, включающую в себя закалку + старение + холодную прокатку и старение. Механические свойства листов в исходном состоянии приведены в табл. 1

Таблица 1. Механические свойства листов толщиной 3 мм из сплавов АД31 и АД33 после термомеханической обработки.

Листы соединяли вдоль направления прокатки автоматической дуговой сваркой вольфрамовым электродом на переменном токе в аргоне (Iсв=240 А; Uд=17 В; Vсв=12 м/ч; Vпод.пр= 49 м/ч) и на постоянном токе при прямой полярности в гелии (Iсв=120А; Uд =15 В; Vсв =30 м/ч; Vпод.пр —55 м/ч). В качестве присадочного металла использовали проволоку Св1557 диаметром 2 мм. Образцы для механических испытаний вырезали поперек шва. Результаты испытаний приведены в табл. 2.

Прочность соединений обоих сплавов, выполненных гелиеводуговой сваркой, не намного выше, чем у соединений аргоно-дуговой сварки, хотя разница между ними в погонной энергии достигала 5600 Дж/см. Переход к гелиеводуговой сварке увеличивает угол загиба сварных соединений до 180° и ударную вязкость металла шва и зоны сплавления более чем на 40% у сплава АД31 и более чем на 30% у сплава АД33.

При статических испытаниях на разрыв образцов, вырезанных поперек шва, временное сопротивление разрыву образцов с упрочненной нагартовкой зоной шва повышается до σв=192—229 МПа и 216—234 МПа соответственно у соединений сплавов АД31 и АД33.

Взрывной обработке были подвергнуты только соединения с выпуклостью шва, полученные аргоно-дуговой сваркой вольфрамовым электродом. В качестве подложки применялась вакуумная резина толщиной 2 мм. При обработке опробовали одно-, двух- и трехкратные подрывы удлиненных зарядов. Установлено, что прочность соединений сплавов АД31 и АД33 практически не зависит от количества подрывов. Временное сопротивление обработанных взрывом соединений в среднем на 27 МПа выше, чем у исходных соединений. Полученные результаты свидетельствуют о меньшей эффективности взрывной обработки сварных соединений сплавов АД31 и АД33 по сравнению с соединениями сплава 1201, прочность которых повысилась на 35%. Меньшая эффективность взрывной обработки низколегированных сплавов АД31 и АД33 связана с их повышенной пластичностью, которая может уменьшить прирост временного сопротивления у обработанных соединений.

Сплавы системы Al—Mg—Si (АД31, АД33, АД35 и АВ) в закаленном и естественно состаренном состоянии отличаются повышенной коррозионной стойкостью. Они не склонны к межкристаллитной коррозии и коррозионному растрескиванию.

Эти сплавы (за исключением АД31), однако, проявляют склонность к межкристаллитной коррозии после искусственного старения. Коррозионная стойкость сварных соединений близка к стойкости основного металла.

Алюминиевая шина АД31

Другие товары категории

Описание

Вы можете купить алюминиевую шину АД31Т со склада или с доставкой по России.

  • Сплав: АД31
  • Состояние: закаленное (Т)
  • Высота: от 3 до 12 мм
  • Ширина: от 10 до 120 мм
  • Длина: 3000, 4000 мм

Техническое описание алюминиевой шины АД31Т:

Вид:  Пруток прямоугольного сечения, применяемый в электротехнике в качестве проводника тока, изготовляемый прессованием или волочением.
Форма сечения:
  • ПР – прямоугольная

Более сложные формы сечения, в т.ч. полые внутри, относятся к другим видам полуфабрикатов, в частности к профилям, трубам
Состояние материала:

В зависимости от вида термической обработки:

  • Прессованные, без термической обработки.
  • Т – закаленные и естественно состаренные
  • Т1 – закаленные и искусственно состаренные
  • Т5 – неполностью закаленные и искуственно состаренные
Размер сечения:
  • Высота: от 3 до 110 мм, наиболее востребованные от 3 до 20 мм
  • Ширина: от 10 до 515 мм, наиболее востребованные от 10 до 200 мм
  • Длина: 2000, 3000, 4000, 6000 и по согласованию (в т.ч. кратность)
Возможно изготовление других размеров по согласованию.
 Длина:

Поставляются в виде прямых отрезов или бухтах.

Отрезы в партии могут быть мерной (одинаковой) или немерной длины.

Наиболее ходовые длины: 2000, 3000, 4000, 6000 мм.  Длина и кратность согласовываются.
 Сплавы
Нормативы:
  • Российские нормативы на данную продукцию:
  • В ряде случаев данная продукция выпускается по нормативам для прессованных профилей:

Электропроводность:

 Электрическое сопротивление шин постоянному току сечением 1мм2, длиной 1 м, при температуре 20°С, должно быть не более:
  • 0,0290 Ом — для шин из алюминия марок АД0, АД00, А7, А6, А5, А5Е
  • 0,0310 Ом — для шин из алюминиевых сплавов марок АД31 и АД31Е без термической обработки (горячепрессованных)
  • 0,0350 Ом — для шин из алюминиевых сплавов марок АД31 и АД31Е в закаленном и естественно состаренном состоянии
  • 0,0325 Ом — для шин из алюминиевых сплавов марок АД31 и АД31Е в закаленном и искусственно состаренном состоянии
  • 0,0330 Ом — для шин из алюминиевого сплава марки АД31 в неполностью закаленном и искусственно состаренном состоянии
Технологические характеристики: Пластичность средняя. Коррозионная стойкость высокая. Удовлетворительная свариваемость. Обрабатываемость резанием – хорошая.
Применение: Электротехника.

Связанные группы продукции:

Сопутствующие услуги:

Ассортимент

Цены на алюминиевую шину АД31Т*

{goods}al-bus-ad31{/goods}

На нашем складе в наличии широкий ассортимент алюминиевых труб круглого сечения АД31:

  • Сплав: АД31
  • Состояние: закаленное (Т)
  • Высота: от 3 до 12 мм
  • Ширина: от 10 до 120 мм
  • Длина: 3000, 4000 мм

Возможен заказ габаритных размеров по Вашим требованиям от 300 кг.

Под заказ

Кроме складского ассортимента Вы можете заказать любые алюминиевые шины и полосы из отечественных и зарубежных сплавов в рамках нормативных документов и по специальным требованиям.

Минимальное количество, цены, срок поставки определяются дополнительно.

Вид Дополнительно Норматив Марки сплавов Толщина, мм Ширина, мм Длина, мм* Состояние
Шина прессованная 15176-89 А5, А5Е, А6, А7, АД00, АД0, АД31, АД31Е  3 – 110 10 – 515  1000 – 6000, в бухтах отожженное (М), закаленное и состаренное (Т, Т1, Т2, Т5, Т6)
Полоса прессованная, как профиль  22233-2001 АД31 (1310), 6060, 6063, по согласованию по согл. по согл.  по согласованию закаленное и состаренное (Т, Т1, Т22, Т25, Т4, Т5, Т6, Т64, Т66)
Полоса прессованная 13616-97 АМц, АМцС, АМг2, АМг3, АМг5, АМг6, 1561, Д1, Д16ч, Д19ч, Д20, АВ, ВАД1, К48-2, К48-2пч, Ад31, АД33, АД35, 1161, 1163, 1915, 1920, 1925, 1935, 1985ч, 1973, 1980, ВД1, АВД1-1, АКМ, М40, АК4, АК6, АД31Е, АК4-1, АК4-1ч, ВД17, 1420  2 – 170 11 – 670  по согласованию отожженное (М), закаленное и состаренное (Т, Т1, Т2, Т4, Т5, Т6), нагартованное (Н)

* длина шин и полос, в т.ч. кратная, может быть согласована с Потребителем.

Документы

ГОСТы, связанные с данной товарной группой:

ОСТы, связанные с данной товарной группой:

ОСНОВА ВИД ПРОДУКЦИИ НОМЕР НАИМЕНОВАНИЕ
Алюминий Сплавы ОСТ 1-90026-80 Сплавы алюминиевые деформируемые повышенной чистоты. Марки.
Алюминий Сплавы ОСТ 1-90048-90 Сплавы алюминиевые деформируемые. Марки.
Алюминий Профили ОСТ 1-90113-86 Профили прессованные из алюминиевых сплавов. Технические условия.
Алюминий Полуфабрикаты ОСТ 1-90125-83 Полуфабрикаты из алюминиевых деформируемых сплавов. Механические и коррозионные свойства полуфабрикатов, состаренных по смягчающим режимам старения.
Общий Сплавы ОСТ 1-90434-2006 Контроль качества материалов и полуфабрикатов, используемых в авиационной технике.
Алюминий Профили ОСТ 1-92007-90 Профили прессованные радиусные полосообразного сечения из алюминиевых сплавов.
Алюминий Сплавы ОСТ 1-92014-76 Сплавы алюминиевые деформируемые. Марки.
Алюминий Сплавы ОСТ 1-92014-90 Сплавы алюминиевые деформируемые. Марки.
Алюминий Профили ОСТ 1-92069-77 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия.

EN, связанные с данной товарной группой:

ОСНОВА

ВИД

ТИП

НОМЕР

ЗАГОЛОВОК (английский)

ЗАГОЛОВОК (русский)

Алюминий

Полуфабрикаты

EN

515:1993

Aluminium and aluminium alloys – Wrought products – Temper designations

Алюминий и алюминиевые сплавы – Деформируемые полуфабрикаты – Обозначение состояний

Алюминий

Полуфабрикаты, сплавы

EN

573-1:2004

Aluminium and aluminium alloys – Chemical composition and form of wrought products – Part 1: Numerical designation system

Алюминий и алюминиевые сплавы – Химический состав и виды деформируемых полуфабрикатов – Часть 1: Система цифровых обозначений

Алюминий

Полуфабрикаты

EN

573-3:2009

Aluminium and aluminium alloys – Chemical composition and form of wrought products – Part 3: Chemical composition and form of products

Алюминий и алюминиевые сплавы – Химический состав и форма деформируемых полуфабрикатов – Часть 3: Химический состав и виды полуфабрикатов

Алюминий

Полуфабрикаты

EN

573-5:2007

Aluminium and aluminium alloys – Chemical composition and form of wrought products – Part 5: Codification of standardized wrought products

Алюминий и алюминиевые сплавы – Химический состав и форма деформируемых полуфабрикатов – Часть 5: Кодификация стандартизированных деформируемых полуфабрикатов

Алюминий

Профили, прутки, трубы

EN

755-2:2008

Aluminium and aluminium alloys – Extruded rod/bar, tube and profiles – Part 2: Mechanical properties

Алюминий и алюминиевые сплавы – Прессованные прутки, трубы и профили – Часть 2: Механические свойства

Алюминий

Профили

EN

2066:2001

Aerospace series – Extruded section in aluminium alloys – General tolerances

Аэрокосмическая серия – Прессованные профили из алюминиевых сплавов – Размеры

Алюминий

Полуфабрикаты

EN

2070-1:1989 /A1:1993

Aerospace series – Aluminium and aluminium alloy wrought products – Technical specification – Part 1: General requirements

Аэрокосмическая серия – Деформируемые полуфабрикаты из алюминия и алюминиевых сплавов – Техническая спецификация – Часть 1: Общие требования

Алюминий

Профили, прутки

EN

2070-3:1989

Aerospace series – Aluminium and aluminium alloy wrought products – Technical specification – Part 3: Bar and section

Аэрокосмическая серия – Деформируемые полуфабрикаты из алюминия и алюминиевых сплавов – Техническая спецификация – Часть 3: Прутки и профили

Алюминий

Профили, прутки

EN

2326:1992

Aerospace series – Aluminium alloy AL-P6082-T6 – Extruded bars and sections a or D < or = 200 mm

Аэрокосмическая серия – Алюминиевый сплав AL-P6082-T6 – Прессованные прутки и профили a или D <= 200 мм

Алюминий

Профили, прутки

EN

2636:1993

Aerospace series – Aluminium alloy AL-P6082-T6 – Extruded bars and sections a or D <= 200 mm with peripheral coarse grain control

Аэрокосмическая серия – Алюминиевый сплав AL-P6082-T6 – Прессованные прутки и профили a или D <= 200 мм со вспомогательным контролем крупных зерен

Алюминий

Профили, прутки

EN

2702:2005

Aerospace series – Aluminium alloy AL-P6061 – T6 or T62 – Drawn or extruded bar and section – a or D

Аэрокосмическая серия – Алюминиевый сплав AL-P6061-T6 или T62 – Тянутые или прессованные прутки и профили – a или D

Алюминий

Профили, прутки

EN

3342:2005

Aerospace series – Aluminium alloy AL-P6061 – T4 or T42 – Drawn or extruded bar and section – a or D

Аэрокосмическая серия – Алюминиевый сплав AL-P6061-T4 или Т42 – Тянутые или прессованные прутки и профили – a или D

Алюминий

Профили

EN

12020-1:2008

Aluminium and aluminium alloys – Extruded precision profiles in alloys EN AW-6060 and EN AW-6063 – Part 1: Technical conditions for inspection and delivery

Алюминий и алюминиевые сплавы – Прессованные профили повышенной точности из сплавов EN AW-6060, EN AW-6063 – Часть 1: Технические условия для проведения проверки и доставки

Алюминий

Профили

EN

12020-2:2008

Aluminium and aluminium alloys – Extruded precision profiles in alloys EN AW-6060 and EN AW-6063 – Part 2: Tolerances on dimensions and form

Алюминий и алюминиевые сплавы – Прессованные профили повышенной точности из сплавов EN AW-6060, EN AW-6063 – Часть 2: Допуски на размеры и форму

Алюминий

Полуфабрикаты, сплавы

EN

12258-1:2012

Aluminium and aluminium alloys – Terms and definitions – Part 1: General terms

Алюминий и алюминиевые сплавы – Термины и определения – Часть 1: Общие условия

Алюминий

Полуфабрикаты, сплавы

EN

12258-2:2004

Aluminium and aluminium alloys – Terms and definitions – Part 2: Chemical analysis

Алюминий и алюминиевые сплавы – Термины и определения — Часть 2: Химический анализ

Алюминий

Полуфабрикаты

EN

13981-1:2003

Aluminium and aluminium alloys – Products for structural railway applications – Technical conditions for inspection and delivery – Part 1: Extruded products

Алюминий и алюминиевые сплавы – Продукция для железнодорожной промышленности – Технические условия для проверки и поставки – Часть 1: Прессованные полуфабрикаты

ASTM, связанные с данной товарной группой:

ОСНОВА

ВИД

ТИП

НОМЕР

ЗАГОЛОВОК (английский)

ЗАГОЛОВОК (русский)

Алюминий

Прутки, шины

ASTM

B236 – 07

Standard Specification for Aluminum Bars for Electrical Purposes (Bus Bars)

Алюминиевые прутки (шины) для электротехнических целей

Алюминий

Прутки, шины

ASTM

B236M – 07

Standard Specification for Aluminum Bars for Electrical Purposes (Bus Bars) [Metric]

Алюминиевые прутки (шины) для электротехнических целей (метрические)

Алюминий

Проволока, профили, прутки, трубы

ASTM

B317 / B317M – 07

Standard Specification for Aluminum-Alloy Extruded Bar, Rod, Tube, Pipe, Structural Profiles, and Profiles for Electrical Purposes (Bus Conductor)

Прессованные прутки, трубы, трубопроводы, конструктивные профили и профили для электротехнических целей (токопроводящие элементы)

Алюминий

Полуфабрикаты

ASTM

B807 / B807M – 06

Standard Practice for Extrusion Press Solution Heat Treatment for Aluminum Alloys

Термическая обработка алюминиевых сплавов при горячем прессовании

Алюминий, Магний

Полуфабрикаты

ASTM

B881 – 09

Standard Terminology Relating to Aluminum- and Magnesium- Alloy Products

Термины и определения, связанные с продукцией из алюминиевых и магниевых сплавов

Общее

Полуфабрикаты, сплавы

ASTM

B899 – 09e1

Standard Terminology Relating to Non-ferrous Metals and Alloys

Цветные металлы и сплавы. Термины и определения

Алюминий

Полуфабрикаты

ASTM

B918 / B918M – 09

Standard Practice for Heat Treatment of Wrought Aluminum Alloys

Термообработка деформируемых алюминиевых сплавов

Технические характеристики 15.6″ Ноутбук Acer Aspire 3 A315-55KG-31E4 черный

Заводские данные

Гарантия

12 мес.

Страна-производитель

Китай

Классификация

Тип

Операционная система

Модель

Acer Aspire 3 A315-55KG-31E4

Код производителя

NX.HEHER.012

Год релиза

2019

Игровой ноутбук

нет

Внешний вид

Цвет верхней крышки

черный

Корпус и устройства ввода

Материал корпуса

пластик

Конструктивное исполнение

классический

Цифровой блок клавиатуры

есть

Экран

Тип экрана

Диагональ экрана

15.6″

Разрешение экрана

1920×1080

Название формата

FullHD

Плотность пикселей

141 PPI

Максимальная частота обновления экрана

60 Гц

Технология динамического обновления экрана

нет

Покрытие экрана

матовое

Сенсорный экран

нет

Процессор

Производитель процессора

Intel

Линейка процессора

Core i3

Модель процессора

7020U

Количество ядер процессора

2

Максимальное число потоков

4

Частота

2. 3 ГГц

Автоматическое увеличение частоты

нет

Кэш L2

0.5 МБ

Кэш L3

3 МБ

Архитектура процессора

Технологический процесс

14 нм

Оперативная память

Тип оперативной памяти

Частота оперативной памяти

2400 МГц

Объем оперативной памяти

8 ГБ

Количество слотов под модули памяти

1

Максимальный объем памяти

20 Гб

Графический ускоритель

Вид графического ускорителя

дискретный и встроенный

Производитель видеочипа

nVidia

Модель дискретной видеокарты

GeForce MX130

Тип видеопамяти

Объем видеопамяти

2 Гб

Модель встроенной видеокарты

Intel HD 620

CrossFire/SLI-массив

нет

Накопители данных

Общий объем жестких дисков (HDD)

0 ГБ

Общий объем твердотельных накопителей (SSD)

256 Гб

Объем накопителя eMMC

SSHD накопитель (объем SSD буфера)

нет

Конфигурация накопителей

только SSD

Объем накопителя Intel Optane

нет

Скорость вращения шпинделя

нет

Разъем M.2

есть

Встроенное дополнительное оборудование

Веб-камера

есть

Расширенная акустическая система

Встроенный микрофон

есть

Оптический привод

нет

Интернет/передача данных

Беспроводные виды доступа в Интернет

Стандарт Wi-Fi

Вид сетевого адаптера (Ethernet)

встроенный

Скорость сетевого адаптера

1000 Мбит/с

Поддержка дополнительных видов передачи данных

Интерфейсы/разъемы

USB разъем 2. 0

1

USB разъем 3.х

2

USB разъем Type-C

нет

Видео разъемы

HDMI

Аудио разъемы

3.5 мм jack (микрофон/аудио)

Питание

Тип аккумулятора

Емкость аккумулятора

3220 мАч

Емкость аккумулятора

Напряжение адаптера питания

100-240 В/50-60 Гц

Выходная мощность адаптера питания

Дополнительная информация

Комплектация

документация, блок питания

Сканер отпечатка пальца

нет

Кенсингтонский замок

есть

Габариты, вес

Глубина

Ширина

Толщина

19.95 мм

Вес

1.9 кг

Алюминиевая шина АД31Т1, АД0

Алюминиевая шина – это полоса металла, имеющая относительно небольшие размеры, а при незначительных сечениях поставляется в мотках (бухтах).



Габариты шин из алюминия варьируются в следующих пределах:

  • ширина – 10-180 мм
  • толщина – 3-12 мм
  • длина – до 9 м.



Алюминиевая шина используется в производстве фурнитуры различного назначения – электротехнические части, детали мебели и т.п. Еще одно применение шин из алюминия – системы заземления электрооборудования и строений.



Классификация шины алюминиевой осуществляется по следующим показателям:



По состоянию материала (металла):
  • закаленная с естественным состариванием;
  • не полностью закаленная с искусственным состариванием;
  • не полностью закаленная с естественным состариванием;
  • горячепрессованная без термообработки.



По точности проката:
  • нормальная (В)
  • повышенная (А).



По способу производства:
  • неплакированная
  • алюминиевые швеллеры.



По характеристике длины:
  • немерной
  • мерной
  • кратная мерной.



Шина изготавливается из различных алюминиевых сплавов, но самой востребованной маркой с высокими эксплуатационными показателями является сплав АД31 – алюминий с кремнием и магнием. Благодаря легирующим компонентам такие шины обладают пластичностью и прочностью.



К положительным свойствам алюминиевой шины относятся:

  • высокая антикоррозийная стойкость – основное преимущество, которое не изменяется на протяжении всего эксплуатационного срока данного изделия;
  • электропроводность – значительно расширяет сферу применения алюминиевых шин и делает их более востребованными, поскольку они дешевле аналогичных продуктов проката;
  • легкий вес также способствует расширению сферы использования;
  • привлекательный внешний вид – шины из алюминия являются прекрасной отделкой для аппаратуры и отдельных деталей;
  • немагнитность и пластичность – шина алюминиевая незаменима для использования в распределительных устройствах и жестких токопроводах.



У нас есть в наличии шина алюминиевая АД31 и других марок. Вы можете выбрать и купить шину необходимого сечения оптом или в розницу. Наша компания гарантирует исправную работу любого оборудования в тех направлениях, которые зависят от использования качественной алюминиевой шины.

Неправильный URL. Попробуй еще раз.

java.net.MalformedURLException: ожидаемые параметры не передаются.
на com.webalive.servlet.DocumentViewerServlet.showPage (DocumentViewerServlet.java:154)
на com.webalive.servlet.DocumentViewerServlet.run (DocumentViewerServlet. java:121)
на com.webalive.servlet.dobletAbject (WebServlet. java: 43)
на javax.servlet.http.HttpServlet.service (HttpServlet.java:634)
на javax.servlet.http.HttpServlet.service (HttpServlet.java:741)
в org.apache.catalina.core.ApplicationFilterChain.internalDoFilter (ApplicationFilterChain.java:231)
в org.apache.catalina.FilterCapplication. java: 166)
на org.apache.tomcat.websocket.server.WsFilter.doFilter (WsFilter.java:53)
на org.apache.catalina.core.ApplicationFilterChain.internalDoFilter (ApplicationFilterChain.
:193) apache.catalina.core.ApplicationFilterChain.doFilter (ApplicationFilterChain.java:166)
в org.apache.catalina.core.StandardWrapperValve.invoke (StandardWrapperValve.java:202)
в org.apache.catalina.core.StandardContextValve.invoke (StandardValve.invoke)
в StandardValve.invoke (StandardValve.invoke) org.apache.catalina.authenticator.AuthenticatorBase.invoke (AuthenticatorBase.java:526)
в org.apache.catalina.core.StandardHostValve.invoke (StandardHostValve.java:139)
на org.apache.catalror. invoke (ErrorReportValve.java:92)
в орг.apache.catalina.core.StandardEngineValve.invoke (StandardEngineValve.java:74)
на org.apache.catalina.ha.session.JvmRouteBinderValve.invoke (JvmRouteBinderValve.jache:182)
.tcalp. ReplicationValve.invoke (ReplicationValve.java:330)
в org.apache.catalina.connector.CoyoteAdapter.service (CoyoteAdapter.java:343)
в org.apache.coyote.ajp.AjpProcessor.service4or.javapProcessor.service4or.java:39:39
в org.apache.coyote.AbstractProcessorLight.process (AbstractProcessorLight.java: 66)
на org.apache.coyote.AbstractProtocol $ ConnectionHandler.process (AbstractProtocol.java:860)
на org.apache.tomcat.util.net.NioEndpoint $ SocketProcessor.doRun (NioEndpoint.java:1589)
на org.apache.tomcat.util.net.SocketProcessorBase.run (SocketProcessorBase.java:49)
на java.util.concurrent.ThreadPoolExecutor.runWorker (ThreadPoolExecutor. java:1149)
на java.util.concurrent. запустите (ThreadPoolExecutor.java:624)
в org.apache.tomcat.util.threads.TaskThread $ WrappingRunnable.run (TaskThread.java:61)
на java.lang.Thread.run (Thread.java:748)

site = hotmeltparts, document = / documents / orphan-pages / disclaimer.xml, language = en

Коррозионная стойкость алюминиевых сплавов

  • КОРРОЗИОННАЯ УСТОЙЧИВОСТЬ АЛЮМИНИЯ

    V. С. С инявский и я, В. D. Вальков, Г. М. Будов, В. D. К а л в

    СПЛАВЫ

    УДК 669.71: 620.193.013

    До настоящего времени считалось наиболее важным снижение восприимчивости дуралюминиевых сплавов к межкристаллитной коррозии (МКК), что достигается за счет предотвращения охлаждение сплавов ниже температуры растворения избыточных фаз с последующим довольно быстрым охлаждением [1].Тот же метод подходит, хотя и менее эффективен для предотвращения коррозионного растрескивания.

    Новые требования к алюминиевым сплавам требуют изменения методики определения коррозионных свойств. Стойкость к коррозионным ионам определяется комплексным методом путем определения стойкости к коррозионному ионному растрескиванию, образованию накипи, межкристаллитной коррозии и общей коррозии. Помимо расчета ускоренными методами [2], важно использовать длительные натурные испытания в различных атмосферных условиях.

    ТАБЛИЦА 1

    Сплав

    Потенциал, мВ

    пробой] коррозия

    A99 –430 –540 AD t –420 –480 AMg6 –446 –547 DI6 –297 –393 AK4- 1 –466 –473 V95 -555-503

    Примечание. 1) Приведенные значения являются средними для пластин толщиной 1–4 мм, испытанных в 3% растворе NaCl. 2) Состав a11oyshere и ehewhere соответствует ГОСТ 4784-65; состав сплава 1915Т приведен в таблице 3.

    Достоверность полученных данных является адекватной, если определенные элементы теории вероятностей и математической статистики включены в систему отбора образцов и обработки результатов испытаний. .

    Согласно теории Моивра-Лэппа, при достаточно большом количестве выборок переменные подчиняются стандартному распределению, даже если они не подчиняются закону стандартного распределения в точном смысле этого слова [3]. Однако проверка характера распределения числовых значений различных характеристик коррозии графическим методом и математическим анализом (с помощью коэффициента пригодности r подтвердила стандартное распределение i – b.

    Рис.1. Характерные виды коррозии алюминиевых сплавов: а – точечная коррозия, пластина толщиной 1,2 мм из сплава Д16Т; б) точечная ориентированная, участок с толщиной стенки 4,0 мм из сплава АД31Т; в) межкристаллический питтинг, пластина толщиной 1,0 мм из сплава АВТ1; г) послойная коррозия, участок с толщиной стенки 4 мм из сплава АК6Т1.

    Перевод из журнала «Металловедение и термическая обработка металлов», № 6, с. 25–30, июня 1974 г.

    9 Бюро консультантов 1974 г., подразделение Plenum Publishing Corporation, 227 West 17th Street, New York, N.Y. 10011. Никакая часть данной публикации не может быть воспроизведена, сохранена в поисковой системе или передана в любой форме и любыми средствами, электронными, механическими, путем копирования, микрофильмирования, записи или иными способами без письменного разрешения издателя. Копию этой статьи можно приобрести у издателя за 15 долларов США.

    484

  • ~ мм i ~ O, z ~ ____ ~ _. T_

    1 2 3 * Y 0 I Z 3, ~ o / .2 3 o 1 2 3,. лет a ‘b Время c “d

    Рис. 2. Виды развития локальной коррозии люминесцентных сплавов в атмосферных испытаниях на берегах Баренцева моря (1 ) и Черное море (2) и в промышленности Москвы (3): а, б) или ориентированный питтинг; а) сплав AMg2P; б) сплав AMtsM; в, г) в) сплав AMg4M; г) сплав AD31T1.

    Были выбраны следующие параметры:

    Среднее числовое значение

    n

    , где x i – отдельные значения характера коррозии; n – значение y ie ld, которое выбирается при> 60 и допустимо при _> 20.

    Дисперсия числовых значений

    Среднеквадратичное отклонение

    Коэффициент вариации

    $ 2 ~ -.i = 1

    n

    (1)

    (2)

    (3>

    = – ~.. 100 ~ (4) .g

    Вычисленные показатели позволяют выразить стандартную функцию распределения как кумулятивная частота в виде прямой на вероятностной бумаге. Полученная взаимосвязь может быть проверена любыми двумя теоретическими точками – с достаточной точностью, например, по точкам (x, P50%) и (x + s, P84,15%).

    Накопленная частота

    p___ mO, 5.I00O / o, (5)

    где m – порядковое число в различных сериях; это оценка вероятности случайных значений характера коррозии.

    ТАБЛИЦА 2

    Промышленная атмосфера на берегу Баренцева моря Москва

    Толщина, сплав мм

    v,%

    D12M AMt ~ M AMtsN AMg2M AMg2P

    AD3 IT 1 AD31T

    1,0

    1,0

    секция 2,0 “2,0

    максимальная глубина атаки, ~ – мм

    0,11 0,06 0,02 0,25 0,09 0,05 0 13 0, 08 0,03 0:85 o ,, 2 0; 07 o, z7 o, o5 o, o3 0,35 0,135 0,08 0 q! 0,08 0,05

    33,3 55,5 87,5 53,3 50,0

    59,1 57,1

    максимум [глубина атаки, ”~ мм

    0,07 0,04 0,1, 0,07

    057 0; 8 0,15 0 , 06

    0,17 0,09 0,09 0,06

    sv,%

    0 01 25,0 0:02 28,5

    034 3 ~ o 0,08 50,0

    0, 03 33,3 0,02 33,3

    Примечание.1) Данные 5-летних испытаний. 2) Состав сплавов соответствует требованиям ГОСТ 4784 65.

    485

  • o

    мм

    16 l ~ ‘i o- mm

    , .o / / i, i, [I ~ l ..’ ~ II II ‘”~’; F ~ TII lll

    / ~, a.

    … ~ 1 I1 III ~ l

    Время испытаний, лет б Рис. 3 Рис. 4

    Рис. 3. Кинетика развития локальной коррозии в экструдированных участках неустойчивых сплавы АК6Т1 (1-3) и В95Т1 (4-6):) испытания в атмосферных условиях на берегу Баренцева моря; – – -) испытания на берегу Черного моря;.. . . ) испытания в промышленной атмосфере Москвы.

    Рис. 4. Влияние промышленной атмосферы в Москве (а) и на берегу Баренцева моря (б) на коррозионную стойкость сплавов (пластин) с различной концентрацией ионов Mg. Срок испытаний 5 лет: 1) А99.9М; 2, 3) АМг-0,5М; 4) АМг-2М; 5) АМг3М; 6) АМг4М; 7) АМг5М; 8) АМг6М.

    Конечно, даже коррозионно-стойкие алюминиевые сплавы в большинстве случаев уступают нержавеющим сталям, сплавам Хастеля и вольфраму, т. е.е., уступает материалам, которые в относительно агрессивных средах корродируют равномерно с очень низкой скоростью, находясь в пассивной области. Для алюминиевых сплавов, хотя их высокая устойчивость к различным средам в целом обусловлена ​​пассивностью [2], это условие легко нарушается, поскольку их коррозионный потенциал, особенно в средах, содержащих галогенид-ионы. , очень близко к потенциалу пробоя (таблица 1).

    Пробойная способность алюминия высокой чистоты и промышленных алюминиевых сплавов очень сильно различается (Таблица 1).Следовательно, число возможных очагов разрушения пассивной пленки бесконечно велико и зависит в основном от агрессивной среды. Развитие коррозионно-ионного процесса

    ТАБЛИЦА 3

    Сплав

    AD31T1

    AD33T1

    AD35T1

    1915T

    D16T

    Максимальная глубина коррозии (мм) при испытаниях на берегу 5 0003 лет Баренц

    раздел

    0,23-0,88

    0,14-0,23

    0,3 0,18

    0,24

    0,5-0,84 0,75- -1,4

    пластина

    0,2–0,31

    0,22–0,30

    0,2 ​​

    0,49–0,65 O, 18–0,2

    0,45

    Примечание.I) Числители относятся к рекристаллизованным, а знаменатели – к нерекристаллизованным структурам. Диапазон значений составляет 5-6 плавок, различающихся по составу. 2) Состав сплава 1915 следующий: Пластина: 1,55-I. 76 дюймов 7o Mg, 3,45-3,83% Zn, 0,17-0,19% Zr, 0,1-0,15% Cu, l ~, cCr; Раздел: I. 6 ~ / o Mg, 3,88J / o Zn, 0. 20 ~, ‘, ~ Zr, 0.16r 0. 19 ~; 0 Cu.

    486

  • p’ /,

    95

    80

    5O

    20

    5

    “/

    x /, oj * ~ /

    ” ~ x ~, ‘~ ~’

    00 80120 / G0 20o 2 ~ 0280320 Глубина коррозии

    Рис.5. Влияние степени холодной обработки и термомеханической обработки на коррозионную стойкость пластин из сплава АМг2, испытанных 5 лет на берегу Баренцева моря:) холодная обработка; – – -) отожженные; . . . . ) термомеханическая обработка. На кривых указана степень холодной деформации.

    зависит от химического состава и структуры сплава. Для коррозионно-стойких сплавов характерна коррозия на локальных участках в виде ямок. В этом случае питтинг либо транскристаллический (не ориентированный), либо ориентированный в направлении максимальной деформации (рис.1а, б) или межкристаллитный (рис. 1в, г).

    Длительные испытания в различных атмосферных условиях показали, что независимо от степени коррозии скорость коррозионных ионов со временем уменьшается для алюминия и сплавов систем A1-Mn, A1-Mg и A1-Mg-S i. (Рис. 2). В морских условиях коррозионная стойкость наиболее высока для пластин из сплава АМг2П, а в промышленных условиях – для профилей из сплава АД31Т1, несмотря на то, что на этих участках наблюдается МКК.Анализ большого количества результатов показал (таблица 2), что в отличие от данных, полученных ранее для дюралюминия [1, 2], ICC не опасен, если сплав не подвержен наслоению коррозионно-ионного или коррозионно-ионного растрескивания. Однако это способствует, в отличие от транскристаллической питтинга, увеличению максимальной глубины в 1,5-2,5 раза. Этим объясняется более высокая коррозионная стойкость профилей АД31Т и пластин из сплава Д12М.

    Характерно, что с увеличением коррозионной активности среды (табл. 2) средняя глубина воздействия во всех случаях меняется мало, а снижение коррозионной стойкости определяется увеличением максимальной глубины питтинга из-за к увеличению рассеяния.

    Поведение неустойчивых алюминиевых сплавов в коррозионной атмосфере совершенно иное. На берегу Баренцева моря

    • Профильные трубы в Нижнем Новгороде »Металлургпром

    Поставка продукции из черных металлов на различные предприятия – важная технологическая составляющая. Ассортимент металлопроката достаточно разнообразен. Если речь идет об изготовлении конструкций рекламного назначения, желательно использовать трубы с профильным сечением.Профильная труба от МеталлСтройКомплект-Поволжье может быть использована во многих отраслях . .. На сайте компании вы можете ознакомиться с ее видами и особенностями эксплуатации.

    Трубы стальные профильные: как выбрать вариант

    Основное отличие профильной трубы – квадратное или прямоугольное сечение. Она достигла спроса в строительной отрасли. Применяется для возведения каркасных конструкций, в качестве арматуры и т. Д. При выборе труб квадратного или прямоугольного сечения особое внимание уделяется таким важным характеристикам, как тип профиля, вес, габариты, толщина стенки и т. Д.Трубы изготавливаются в полном соответствии с требованиями ГОСТ.

    Характеристики профильной трубы

    Наиболее важными характеристиками профильных труб являются следующие параметры:

    • Показатели высокой прочности.
    • Возможность работы в различных температурных условиях.
    • Равномерное распределение нагрузки во избежание деформации сердечника.
    • Доступный ценовой диапазон.

    Стоимость профильных труб от компании Металл Строй Комплект

    Для удобства покупателей на сайте размещен прайс-лист, знакомящий всех с актуальной стоимостью.Здесь представлены варианты в зависимости от длины, типа секции. Цена указана за тонну. Заказывая крупнооптовую партию, вы можете рассчитывать на скидки от компании. Чтобы уточнить актуальную цену, вы можете перейти на сайт или позвонить по указанным номерам телефонов. Также есть каталог других товаров из черного и оцинкованного металла, которые можно купить в доступном ценовом сегменте.

    Таким образом, обращая внимание на характеристики профильных труб, можно приобрести крупную партию для различных целей и задач.Вы можете оформить заказ на покупку на сайте.

    Автобус АД31Т – Купить на www.bizator.com

    Тип предложения: продажаОпубликовано: 31.01.2017

    Недвижимость АД31Т
    “3х20х4000 109,38 кг Свойства АД31Т.
    Свойства АД31Т 3х25х4000 212,3 кг.
    111,8 кг АД31Т 3х30х4000 см.
    АД31Т 4х20х4000 свойства 400.0 кг.
    АД31Т 4х30х4000 х 886,1 км.
    Недвижимость АД31Т 4х40х3000 1480,0 км.
    АД31Т 1538.3 км 4х40х4000 объектов.
    АД31Т 4х50х3000 х 870.0 км.
    Свойства АД31Т 4х50х4000 410.0 кг.
    0.0 км АД31Т 5х40х3000 объектов.
    94,5 кг АД31Т 5х40х4000 свойства.
    Свойства АД31Т 5х50х4000 964,8 кг.
    АД31Т 5х60х4000 недвижимость 276,26 км.
    АД31Т 6х50х4000 жилая 233,1 км.
    707,2 кг АД31Т 6х60х4000 свойства.
    Свойства АД31Т 6х80х3000 520.0 кг.
    АД31Т 478,0 кг 6х80х4000 свойств.
    439.5 км АД31Т 8х100х4000 объектов.
    504,3 кг АД31Т 8х60х4000 свойства.
    Свойства АД31Т 8х80х4000 512,5 кг.
    0.0 км АД31Т 10х100х3000 объектов.
    АД31Т 10х100х4000 собственности 1576,5 км.
    Свойства АД31Т 10х120х4000 485,0 кг.
    АД31Т 10х30х3000 характеристики 640.0 кг.
    Свойства АД31Т 10х40х4000 311,0 кг.
    280,0 кг АД31Т 10х50х3000 свойства.
    АД31Т 10х60х4000 жилая 534,5 км.
    Свойства АД31Т 10х80х4000 1150.0 кг.
    104,0 кг АД31Т 12х100х4000 свойства.
    АД31Т 323.0 кг 12х120х3000 свойств.
    93,5 кг АД31Т 12х120х4000 свойства.

    Что такое cookie?

    Файл cookie – это небольшой текстовый файл, который сохраняется на вашем компьютере / мобильном устройстве, когда вы посещаете веб-сайт. В этом текстовом файле может храниться информация, которую веб-сайт сможет прочитать, если вы посетите его позже. Некоторые файлы cookie необходимы для правильной работы веб-сайта. Другие файлы cookie полезны для посетителя.Файлы cookie означают, что вам не нужно вводить одну и ту же информацию каждый раз, когда вы повторно посещаете веб-сайт.

    Почему мы используем файлы cookie?

    Мы используем файлы cookie, чтобы предложить вам оптимальный доступ к нашему сайту. Используя файлы cookie, мы можем гарантировать, что одна и та же информация не будет отображаться вам каждый раз, когда вы повторно посещаете веб-сайт. Файлы cookie также могут помочь оптимизировать работу веб-сайта. Они упрощают просмотр нашего веб-сайта.

    Соответствующие организационные и технические меры используются для защиты ваших личных данных и предотвращения потери информации или противоправного поведения.

    Почему мы используем файлы cookie сторонних поставщиков?

    Мы используем файлы cookie от сторонних поставщиков, чтобы иметь возможность оценивать статистическую информацию в коллективных формах с помощью аналитических инструментов, таких как Google Analytics. Для этого используются как постоянные, так и временные файлы cookie. Постоянные файлы cookie будут храниться на вашем компьютере или мобильном устройстве в течение максимум 24 месяцев.

    Как отключить файлы cookie?

    Вы можете просто изменить настройки своего браузера, чтобы отключить все файлы cookie.Просто нажмите «Справка» и найдите «Блокировать файлы cookie». Обратите внимание: если вы отключите файлы cookie, веб-сайт может отображаться только частично или не отображаться вообще.

    вверх

    CONEXANT CN8478EBG

    DtSheet
      Загрузить

    КОНЕКСАНТ CN8478EBG

    Открыть как PDF
    Похожие страницы
    INFINEON PEB20534H-10
    INFINEON PEB20321
    ATMEL AT91CAP9S500A-CJ
    INFINEON PEB20534
    TRINAMIC TMC261-PA
    Банкомат AT76C001
    СТМИКРОЭЛЕКТРОНИКА МК50х37ДИП
    ETC STP2200ABGA

    dtsheet © 2021 г.

    О нас DMCA / GDPR Злоупотребление здесь

    [PDF] Библиотека Африканского университета штата Иллинойс, коллекция и услуги, комната 425.СПИСОК ПРИОБРЕТЕНИЙ Африки-исследователей на октябрь-декабрь 2009 г.

    Загрузите Библиотеку Африканского университета Иллинойса и службы, аудитория 425. СПИСОК ПРИОБРЕТЕНИЙ по африканистике …

    Библиотека Африканского университета Иллинойса, комната 425 СПИСОК ПРИОБРЕТЕНИЙ НА ОКТЯБРЬ-ДЕКАБРЬ 2009 г. 070.190968 M699 Смешанные сигналы: Состояние вещания в южной части Африки: Ангола, Ботсвана, Малави, Мозамбик, Намибия, Южная Африка, Замбия и Зимбабве.Лусака: Панос, 2006. 158.4096 Oc36l Охола, Самуэль Агонда. Лидерство и экономический кризис в Африке. Найроби: Литературное бюро Кении, 2007. 203.8096651 C334 Национальный центр искусства и культуры. Церемонии Гамбии: Традиция в переводе. Банжул, Гамбия: Национальный центр искусства и культуры, 2004. 204.4 G939l Gueye, Abdou Latif. La lumière du tunnel, ou, program de vie. Дакар: Editions Maguilèn, 2008. 262.02096 V87 Голоса в пустыне: пророческое свидетельство в африканской церкви. Буклеты серии AFCAST.Vol. 4. Хараре: Африканский форум католического социального обучения, 2007. 266.0096891 D441t: Э. Депельчин, Х., К. Круненберг, Вероник Вакерли и Р. С. Робертс. Путешествие за пределы Губулувайо, в сектор Газа, Тонга и Лози: Письма иезуитов о миссии Замбези, 1880–1883 ​​гг. Хараре: Weaver Press, 2009. 297.09663 B634s Bogou, Aziz Diop. Sur les pas d’el hadji abdoulaye sow. Дакар, Сенегал: Codépub, 2007. 297.1227 K529u Хуи, Абу аль-Касим ибн Али Акбар и Рамадхани Канджу Шемахимбо. Укусанйаджи на ухифадхи ва кор’ан тукуфу [Баян фи тафсир аль-Коран.]. Толео ля 1 изд. Дар-эс-Салам, Танзания: Фонд Аль-Итра, 2006 г. 300,727 R311 Нгау, Питер. Дизайн исследования, сбор данных и анализ: учебное пособие. Серия учебников UNCRD. Vol. 12. Найроби: Центр регионального развития Организации Объединенных Наций, Африканское отделение, 2004 г. 301.296762 K62m2008 Кипкорир Б. Э. и Фредерик Берквуд Велборн. Мараквет Кении: предварительное исследование. Новое изд. Найроби: Восточноафриканские образовательные издательства, 2008. 302.2096762 C899 Njogu, Kimani. Культура, производительность и идентичность: пути общения в Кении.Искусство, культура и общество. Vol. 2. Найроби, Кения: Twaweza Communications, 2008. 303.3720968 On6g Onoria, Henry. Гарантия права на достаточное жилище и убежище в Уганде: случай женщин и людей с ограниченными возможностями (ЛОВЗ). Рабочий документ HURIPEC. Vol. 6. Кампала: Центр прав человека и мира, 2007. 303.482 B4683g Бейараза, Эрнест. Глобальная этика: кейсы из Африки. Кампала, Уганда: Издательство Университета Макерере, 2006 г. 303.60830967 M891b Мугаве, Дэвид и Антуанетта Пауэлл. Рожденные в группе высокого риска: насилие в отношении девочек в Африке: отчет, подготовленный для второй международной конференции по вопросам политики

    1

    Африканский ребенок: насилие в отношении девочек в Африке.Аддис-Абеба: Африканский форум по политике в отношении детей, 2006 г. 303.6607 P313 Okoth, P. Godfrey. Исследования мира и конфликтов в глобальном контексте. Какамега, Кения: Опубликовано издательством Университета науки и технологий Масинде Мулиро в сотрудничестве с Scholarly Open Press, 2008. 305.23096 h328 Lalaharinivo, Laurette. Гармонизация законов, касающихся детей, [название страны]. Аддис-Абеба, Эфиопия: Африканский форум по политике в отношении детей, 2007 г. 7 том. 305.235096 St823 Стратегический документ по городской молодежи в Африке: внимание к наиболее уязвимым группам.Найроби, Кения: Программа Организации Объединенных Наций по населенным пунктам, 2005 г. 305.4096881 Un7 Lafont, Suzanne and Dianne Hubbard. Распутывая табу: гендер и сексуальность в Намибии. Виндхук, Намибия: Проект гендерных исследований и защиты интересов, Центр правовой помощи, 2007. 305.42096 P944 Руто, Сара Джероп. Обещания и реальность: подведение итогов 3-й Международной женской конференции ООН. Найроби: Африканский центр технологических исследований; Служба африканских женщин и детей, 2009 г. 305.420963 Em31u Emebet Mulugeta.Городская бедность в Эфиопии: экономическая и социальная адаптация женщин. Аддис-Абеба, Эфиопия: издательство Addis Ababa University Press, 2008. 305.80096 P614r Pierre, Jemima. «Гонка через Атлантику». Диссертация: Техасский университет в Остине, 2002. 305.86762 H629 Кимесера, Виктор П. История и некоторые традиции масаев. Дар-эс-Салам: Национальный музей Танзании, Деревенский музей, 2004. 306.09676 H629 Historia na mila za makabila ya mkoa wa tanga: Wazigua, Wanguu, Wabondei, Wasambaa, Wadigo na Wasegeju.Чапа 1 изд. Дар-эс-Салам: Макумбушо я Тайфа Танзания, Киджи ча Макумбушо, 2003. 306.096761 Oc5u О’Коннор, Кевин. Угандийское общество под наблюдением. Кампала: Публикации Tourguide, 2008. 307,76 T598 Хорвуд, Крис и Том Филлипс. Завтрашние кризисы сегодня: гуманитарные последствия урбанизации. Найроби, Кения: OCHA / IRIN; ООН-ХАБИТАТ; AusAID, 2007. 320.1509663 B47p Pourquoi la casamance n’est pas indépendante: Перспективы самоанализа. Дакар: Editions Clairiafrique, 2008. 320.96762 B231r Barasa, Tiberius.Перестройка политической системы Кении через совместное управление. Документ для обсуждения. Vol. 04.09.2007. Найроби, Кения: Институт анализа и исследований политики, 2007. 320.96762 L971k Лумумба, Патрик Л. О. В поисках конституции Кении: отложенное обещание. Найроби: Фонд Джомо Кеньятты, 2008. 320.96762 M746 Денежный фактор в гонке на выборах: отчет о мониторинге всеобщих выборов 2007 года. Найроби: Коалиция за подотчетное финансирование политики, 2008.

    2

    320.96762 Oc34b Ochieng ‘, William Robert.Демократия черного человека: Кения: первые пять лет после Мои, 2003-2007 гг. Кисуму, Кения: Mountian View Publishers, 2008. 320.96809049 St297 Статус управления в Южной Африке. Лусака: Экономическая комиссия для Африки, офис в южной части Африки, 2006. 320.96894 Is11 Возможно ли хорошее управление в Замбии ?: Церкви, ОГО и процесс APRM: рабочий документ для участия граждан. Лусака, Замбия: Иезуитский центр богословских размышлений, 2007. 321.0209663 B47m Biagui, Жан-Мари Франсуа.Движение за федерализм и конституции демократии: Политическая партия за окончательный мир в Казамансе, Сенегале и Дансе в Южном регионе. Дакар: Издания Clairafrique, 2008. 323 х291 Справочник по правам человека для сотрудников судебных органов. Найроби: Кенийская секция Международной комиссии юристов, 2007. 323.0967 H88 Судебные разбирательства по правам человека и внедрение стандартов прав человека в странах Африки к югу от Сахары. Серия журналов AHRAJ. Vol. 1. Найроби, Кения; Стокгольм, Швеция: МС-Кения; МС-Швеция, 2007.323.09678 T416 Через суровую борьбу за права человека в Танзании: десятилетие юридических прав и прав человека. Дар-эс-Салам, Танзания: Центр по правовым вопросам и правам человека, 2006 г. 323.096881 h2912006 Аму, С. К. Справочник по правам человека для полиции Намибии. Ред. Ред. Виндхук, Намибия: Gamsberg Macmillan, 2006. 323.096891 R313 Восстановление нашего достоинства: взгляды сообщества на основные права и обязанности. Хараре: Bookteam, Фонд публикаций и развития африканского сообщества, 2007. 323.16762 C762i Коннан, Доминик.Этнические идентичности, национальная идентичность и возникновение государственной совести в Кении. Cahiers d’Afrique de l’est. Vol. № 30. Найроби: Французский институт африканских исследований IFRA, 2005. 323.352 K129c Kamya, John. Права детей: сборник международных, региональных и правовых документов Уганды и прав человека. Серия “Фонтан” в области права и бизнес-исследований. Кампала: Издательство Фонтан, 2008. 323.44096761 Ох1р Оджамбо, Генри Одимбе. Размышления о свободе слова в зарождающейся демократии в Уганде: крамола «порнографии» и разжигании ненависти.Рабочий документ HURIPEC. Vol. 18. Кампала: Центр прав человека и мира, юридический факультет Университета Макерере, 2008 г. 323.445096762 Ev138 Makoloo, Морис Одхиамбо. Оценка статуса доступа к информации в Кении: отчет, подготовленный для Международной комиссии юристов – Кенийская секция. Найроби: Кенийская секция Международной комиссии юристов, 2006 г. 323.49096762 G447w2008 Кимани, Сесилия. Рабочие и права человека в Кении. 2-е изд. Найроби: Фонд юридических ресурсов, 2008.324.2092 K954k Кугуру, Питер Н. Первопроходец: Прорыв в Кении. Найроби: Transafrica Press, 2008.

    3

    324.2092 Ou1c Cissé, Ibrahim Bacongo. Alassane dramane ouattara: Histoire d’une vie singulière: Légende et épopée. Абиджан, Кот-д’Ивуар: NEI / CEDA, 2007. 324.7096894 Z146 Отчет о президентских, парламентских и местных выборах в Замбии 2006 года. Лусака, Замбия: SACCORD, 2006. 324.96762043 W62 Кто виноват ?: Взгляд молодежи на насилие на выборах 2007 года в Кении.Найроби, Кения: Молодежная повестка, 2007. 327.17209624 R299 Отчет о завоевании мира и начале восстановления в Южном Судане: Международная конференция по вопросам мира в Судане и ее последствий для Большого Африканского Рога: 20 сентября – 3 октября 2004 г., Виндзор Курорт гольф и загородный клуб, Найроби, Кения. Серия конференций ARRF. Vol. 3. Найроби: Африканский форум исследований и ресурсов, 2004 г. 327.6751 T787c Tshibasu Mfuadi. Le Calvaire d’un Diplomate du Конго-Заир. Коллекция африканских воспоминаний.Paris: Harmattan, 2006. 328.6625092 Ou3c Ouédraogo, Gérard Kango. Chronique de soixante années de lutte politique: Un combat pour l’Afrique. Уагадугу: S.N., 2008. 330.082 Un6 Лукас, Линда Э. Распаковка глобализации: рынки, гендер и работа. Серия «Гендерные миры». Кампала: Женщины и гендерные исследования, Университет Макерере, 2005. 330.967600112 W556 Чего мы хотим ?: Кем мы можем стать ?: Представляя будущее Восточной Африки. Найроби: Общество международного развития, 2008. 330.96891082 In14 Мои собственные слова: Зимбабвийские женщины переживают операцию «Мурамбацвина».Хараре: Проект феминистского политического просвещения, 2006. 331.1173 T676 Торговля людьми с точки зрения рабочей силы: пример Кении. Документ для обсуждения. Vol. 101/2007. Найроби: Институт анализа и исследований политики, 2008. 331.23096762 Омер Омоло, Джейкоб О. Волнообразное влияние минимальной заработной платы на согласованную заработную плату в Кении. Документ для обсуждения. Vol. 102/2008. Найроби: Институт анализа и исследований политики, 2008 г. 331.31096894 M427h Матока, Питер В. История детского труда в Замбии. Лусака: Zpc, 2007.332.4096894 K979 Weeks, Джон. Оценка квачи 2005-2006: Последствия для экономики Замбии. Лусака: Программа развития Организации Объединенных Наций, 2007. 333.096761 H88r Отчет о национальном учебном семинаре для полиции: Гражданский надзор и подотчетность. Кампала: Сеть по правам человека, Уганда, 2008. 333.16096762 K422r Отчет комиссии по расследованию незаконного / незаконного распределения государственной земли. Найроби: Республика Кения, 2004 г. 333.32096894 Im72 Sampa, Kalungu J. Влияние Закона о земле 1995 г. на уровень жизни бедноты и крестьян в Замбии.Лусака, Замбия: CCJDP, 2003.

    4

    333.717096762 Oy8e Oyugi, Lineth Nyaboke. Справедливость в распределении ресурсов: необходимость в альтернативных критериях распределения фонда развития округа. Документ для обсуждения. Vol. 08.09.2007. Найроби: Институт анализа и исследований политики, 2007. 333.73130967 N213 Национальная земельная политика: популярная версия. Накуру, Кения: Kenya Land Alliance, 2007. 336.0146762 M896a Муия, Дэниел М. Оценка ролей и обязанностей центральных и местных органов власти в управлении государственными финансами в Кении.Документ для обсуждения. Vol. 103/2008. Найроби: Институт анализа политики и исследований, 2008 г. 338.4759953 Su827 Берггрен, П. Устойчивый дельфинарий в Восточной Африке. Занзибар, Танзания: Ассоциация морских наук западной части Индийского океана, 2007. 338.479163 Ay14h Ayalew Sisay. Историческое развитие путешествий и туризма в Эфиопии. Аддис-Абеба: Автор, 2009. 338.642096762 Ak67b Акотен, Джон Э. Разрыв порочного круга плохого доступа к кредитам для микро- и малых предприятий в Кении. Документ для обсуждения.Vol. 095/2007. Найроби: Институт анализа и исследований политики, 2007. 338.96 M186a Machyo, B. Chango. Африка: борьба за второе освобождение: вызов 21 века. Кампала, Уганда: паб Lusamia. Association, 2005. 338.96781 Z17z Стратегия роста Занзибара: 2006-2015. Занзибар: S.N., 2007. 339.46096 B228r Banzikiza, Констанс Р. Меры по борьбе с бедностью в Африке. Остальные публикации AMECEA Gaba. Vol. № 183-185. Элдорет, Кения: AMECEA Gaba Publications, 2004. 345.052709679 C7372007 Como e quando um cidadão pode ser detido ?.4а ред. Мапуту: Liga Moçambique dos Direitos Humanos, 2007. 345.68 Sh645s Шиполо, Сильвестр Мусонда. Зло, завернутое в золото: моя сторона истории. Lusaka: Shipload Publishers, 2003. 346.0166 H861s Хаббард, Дайанна, Энн Риммер, Эвелин Зимба и Ники Марэ. Краткое содержание акта технического обслуживания. Виндхук, Намибия: Центр правовой помощи, 2005. 346.0432 T493l Tindifa, Sam. Земельные права и миростроительство в районе Гулу, Северная Уганда: к [sic] целостному подходу. Рабочий документ HURIPEC. Vol.7. Кампала: Центр прав человека и мира, 2007. 347.077 P946 La protection et la défense des droits fonciers des déplacés et des refugiés: Pour la Justice, la réconciliation et la paix: Document de plaidoyer. Бужумбура: Observatoire de l’Action Gouvernementale, 2006. 351.67 Ad31t Adei, Stephen. На пути к эффективному предоставлению государственных услуг в Африке: Отчет 28-й конференции за круглым столом Африканской ассоциации государственного управления и менеджмента (AAPAM), Аруша, Танзания: 4-8 декабря 2006 г.Аруша: Aapam, 2006. 352.2660968 Ov28 Обзор корпоративного управления и подотчетности в южной части Африки. Лусака: ECA, SRO-SA, 2007.

    5

    352.48096762 B231t В какой степени всеобъемлющая информация о национальном бюджете общедоступна в Кении ?. Документ для обсуждения. Vol. 100/2007. Найроби: Институт анализа и исследований политики, 2007. 353.46096762 K54a Кидомбо, Пиус К. Архитектура коррупции в Кении. Найроби: Sino Printers and Publishers, 2007. 362.10963 C197h Карлсон, Эндрю Дж.и Деннис Г. Карлсон. Здоровье, богатство и семья в сельской местности Эфиопии: Косойе, регион Северный Гондар, 1963-2007 гг. Аддис-Абеба, Эфиопия: издательство Addis Ababa University Press, 2008. 362.1969792 Al729a Aloo, Jeniffer. Моя история о ВИЧ и СПИДе: отвергнута, но не оставлена. Найроби: Узима, 2007. 362.1969792 L566 Уроки, извлеченные из работы для перемен с мужчинами в борьбе с ВИЧ и СПИДом в Кении. Найроби: Консорциум Кенийских НПО по СПИДу, 2006. 362.1969792 N499n Нгулубе, Филип и Сара Джонс. Национальный справочник источников финансирования организаций гражданского общества, работающих в области ВИЧ / СПИДа.Лусака: Совет, 2008. 362.1969792 P278f Паттман, Роб, и Фатума Н. Чеге. В поисках своего голоса: гендерная и сексуальная идентичность и ВИЧ / СПИД в образовании. Африка: серия “Молодые голоса”. Vol. 1. Найроби, Кения: Региональное отделение ЮНИСЕФ для Восточной и Южной Африки, Секция образования, 2003 г. 362.1969792 Z17z Национальный стратегический план Занзибара по ВИЧ / СПИДу, 2004 / 05-2008 / 09. Занзибар: Революционное правительство Занзибара, 2004. 362.73096894 M459a Мбеве, Эдвард и Чимба Мукоса. Оценка программ для сирот и уязвимых детей (OVC) и реакция сообщества в комплексе Mtendere, Лусака.Лусака: Республика Замбия, Министерство финансов и национального планирования, 2005 г. 363.349409598 An21 Деркон, Бруно, Мосиста Памбуди, Вероника Ф. Виджая и Арье Данусири. Закрепление домов: процесс ООН-Хабитат в Ачехе и Ниасе после цунами = proses masyarakat UN-HABITAT di aceh dan nias pascatsunami. Найроби, Кения: Un-Habitat, 2007. 363.50931 Z612h Zhang, Xing Quan. Жилье и благоустройство города в Яньтае, Китай. Найроби, Кения: Программа Организации Объединенных Наций по населенным пунктам, 2008 г. 363.70561096 Ac75h Acquah, Peter C., Сванхильд Торхейм и Эстер Ньенга. История Африканской конференции министров по окружающей среде, 1985–2005 годы. Найроби: Конференция министров африканских стран по окружающей среде AMCEN: Программа Организации Объединенных Наций по окружающей среде ЮНЕП, 2006. 368.963 h226i Hailu Zeleke. Страхование в Эфиопии: историческое развитие, нынешнее состояние и будущие проблемы. 1-е изд. Аддис-Абеба: Х. Зелеке, 2007. 370.9667 N911n Нукуня, Г. К. Этапы жизни: автобиография. Аккра: Ghana Universities Press, 2007. 371.10092 Y103y Yabs, John.Управление изменениями в жизни: автобиография. Найроби: Lelax Publishers, 2008.

    6

    371.9160963 Y19y YaQadāmāwi ̲Hāyla elāsé Marḥa ´Ewerān t. держать пари. YaQadāmāwi Hāyla śelāsé marḥa ´Ewerān t. bét (сабата) = Школа Хайле Селассие I Мерха Эвуран (Сабатта). Сабата: YaQadāmāwi ̲Hāyla elāsé Marḥa ´Ewerān t. bét, 1969. 372.0820967 C472u Chung, Fay. Инициатива Организации Объединенных Наций по образованию девочек: Как заставить UNGEI работать: уроки четырех африканских стран. Найроби, Кения: ЮНИСЕФ, Региональное отделение Восточной и Южной Африки, Секция образования, 2007.372.8326894 W622 Зачем Замбии гражданское образование. 1-е изд. Лусака: Ассоциация гражданского образования Замбии, 2004. 372.96761 J987u Джууко, Фредерик В. и Констанс Кабонеса. Всеобщее начальное образование в современной Уганде: право или привилегия ?. Рабочий документ HURIPEC. Vol. 8. Кампала: Центр прав человека и мира, юридический факультет Университета Макерере, 2007. 373.6883 C437v Чилиса, Багеле, Муса В. Дубе Шоманах, Ннуну Чеко и Боншеце М. Мазиле. Голоса и идентичность школьников Ботсваны: пол, сексуальность, ВИЧ / СПИД и жизненные навыки в образовании.Африка: Серия «Молодые голоса». Vol. 4. Найроби: ЮНИСЕФ, Региональное отделение Восточной и Южной Африки, Секция образования, 2005 г. 378.198109669 K527v Khaminwa, Angela N., and Simon K. Nyambura. Насилие в государственных университетах Кении: переломить ситуацию, построение культуры мира и диалога. Найроби, Кения: Найробийская мирная инициатива – Африка, 2006. 382.44096 T348i Thilmans, Guy, Musée Historique du Sénégal и Institut Fondamental d’Afrique noire Cheikh Anta Diop. Информация о склаве. Горе; Дакар: Издания исторического музея Горе; IFAN-Ch.А. Диоп, 2007. 388.096894 Z145t Транспортная политика. Лусака: Министерство связи и транспорта, 2002. 388.322096762 C448p Chitere, Orieko. Водители коммунальных транспортных средств в Кении: их характеристики и соответствие правилам дорожного движения, а также перспективы на будущее. Документ для обсуждения. Vol. 01.08.2006. Найроби: Институт анализа и исследований политики, 2006. 394.2667 K821p Коффи, Бернадетт Куаку Акисси. Pâqui-nou: Les populations baoulé et la fête de pâques в Кот-д’Ивуаре. Абиджан: Эдилис, 2008.398.2096 Im2m Imenda, Sitwala Namwinji. Разум важнее материи. Лусака, Замбия: Mipal, 2004. 398.209663 K489c2007 Kesteloot, Lilyan, and Bassirou Dieng. Contes et mythes du Sénégal. Коллекция patrimoine. Nouv éd revue et augm ed. Vol. № 6-8. Дакар: IFAN / FLSH / Enda-editions, 2007. 398.93954 K639l Kiruhi, Macharia. Уроки устной литературы кикуйю: образы речи в современном использовании. 1-е изд. Онгата Ронгаи, Кения: Cortraph, 2006. 398.963 N313y Negusé Nagawo Dagāgā. Yaqené ‘afatāt zadéwočenā yamer qenéwoč sebeseb.Аддис-Абеба: S.N., 2001. 398.9963385 K979n Kwesi, Джордж Б. Нзема mr̳el̳ebul̳e = пословицы Нзема. Перспективы исследований: материалы и исследования. 2-е изд. Vol. 2. Легон, Гана: Институт Африки, Университет Ганы, 2007.

    7

    423.9355 H596e Англо-оромский словарь = galmee jechoota afaan Ingilizii-Oromoo. Эфиопия: Hinsene Mekuria, 2008. 492.8303 D198m Dān’él Taxlu Radā. Mirāss Tegreñā-‘Englizeñā mazgaba-qālāt = Mirass Tigrigna-английский словарь. Эфиопия: Даниэль Теклу Редда, 2007.492.875 F217a Fāntāyé, Tāriku. ‘Амаренья хуллу лахуллу. Аддис-Абеба: Зад. е. mātammiy ā bét, 2001. 493.5539287 L524s Стандартный уровень Hirkoo: англо-афанский оромо-амхарский словарь = galmee jechoota Afaan Inglizii-Afaan Oromoo-Afaan Amaaraa. 1-е изд. Эфиопия: издательство Aster Nega Publishing Enterprise, 2008. 493.5539355 H596e Hinsene Mekuria. Англо-оромо-амхарский словарь = gaimee jechoota Afaan Ingiliizii-Oromoofi-Amaaraa = ya’Englizeñā-‘Oromeñā-‘Amāreñā mazgaba-qālāt. Аддис-Абеба, Эфиопия: С.Н., 2009.493.5539355 L524m Legesse Geleta Koro. Средний уровень Hirkoo: англо-афанский оромоАмхарский словарь = galmee jechoota Afaan Inglizii-Afaan Oromoo-Afaan Amaaraa. 1-е изд. Эфиопия: издательство Aster Nega Publishing Enterprise, 2008 г. 493,72 Au22k Auchan, Bala Ciroma. Koyon hausa cikin sauki. Kaduna: Dan Kwanki Publications, 2000. 496.32 B147s Bah, Saydu. Sammba jallo: Moni fof e feccere mum. Дакар: Издания Papyrus Afrique, 2005. 496.39 Os452004 Oshindonga: Omunyolelo 3 = Oshindonga: Orthography 3. 3-е изд. Виндхук, Намибия: Gamsberg Macmillan, 2007; 2004 г.496.3954 G229h Gatu, John G. He gat ngũhe kanua. Найроби: Восточноафриканские образовательные издательства, 2006. 496.399 C41m Chebanne, A. M. Mutjango wu Shiyeyi = система письма Shiyeyi. Габороне: Общество Ботсваны, 2007. 496.399 Os452004 Oshikwanyama: Omushangelo 3 = Oshikwanyama: Orthography 3. 3-е изд. Виндхук, Намибия: Gamsberg Macmillan, 2004. 496.399 V711o Viljoen, Johannes Jurgens, P. Amakali и Martha Namuandi. Oshindonga / English English / Oshindonga embwiitya = Oshindonga / English English / Oshindonga Dictionary.Виндхук, Намибия: Gamsberg Macmillan, 1984. 496.399 Z65o Zimmermann, W. and P. Hasheela. Грамматика осикваньяма. Виндхук: Gamsberg Macmillan, 1998. 496.39903 L524t Legère, Karsten. Тимбукушу-тихингириша: Манандорандатана гхо тикухонга. Виндхук, Намибия: Gamsberg Macmillan, 2004. 496.399096881 R863 Rumanyo: Ntjangitito 2 = rumanyo: Orthography 2. Виндхук, Намибия: Gamsberg Macmillan, 2004.

    8

    580.3 G115k2007 F. Gachathi, N. Ботанический словарь кикуйю: справочник по названиям растений, их использованию и культурным ценностям.Ред. 2-е изд. Гитуамба, Кения: тропическая ботаника, 2007. 598.9678 M699k Mlingwa, Charles O. F. и J. G. Kiango. Камуси я ндеге ква пича. Дар-эс-Салам: Taasisi ya Uchunguzi wa Kiswahili, 2006. 616.9792 Ak84v Акунга, Алиса, Эйлин Квамбока и Даниэль М. Муиа. Голоса молодых кенийцев: гендер, сексуальность и ВИЧ / СПИД в образовании. Африка: Серия «Молодые голоса». Vol. 2. Найроби, Кения: Региональное отделение ЮНИСЕФ для Восточной и Южной Африки, Секция образования, 2004 г. 630.9676 K146m Кариуки, Жозеф, Ален Франсуа и Матье Фреон.Montagnes et ressources. Les cahiers d’Afrique de l’est. Vol. 26. Найроби: Французский институт научных исследований в Африке, 2004. 641.592928 Al117i ´Ālamāyahu Nari Wergāso. ‘Ityọpyāwi sisāy. ‘Adis’ Ababā, ‘Ityọpyā: S.N., 2005. 809.896761 M989s2004 Mweseli, Monica Nalyaka Wanambisi, and Monica Nalyaka Wanambisi Mweseli. Этюд на стихи Окота Пьбитека. Серия Africawide Advanced Classic. Rev. and rejigged ed. Найроби, Кения: Africawide Network, 2004. 821 M698w Mloka, Charles. Замечательный хирург и другие стихи.Дар-эс-Салам, Танзания: Mkuki na Nyota Publishers, 2007. 822 C447e Chisangano, David. Разъяренный стервятник. Лусака, Замбия: Издательство образования Замбии, 2004. 823 Ab93t Abuga, Peter N. Копье малыша. Найроби: Фонд Джомо Кеньятты, 2007. 823 As43a Asingwire, Martin. Апофия: кошмар каждой женщины. Кампала: С.Н., 2006. 823 Az16sl Azasu, Kwakuvi. Налетчики на рабов. Новое исправленное изд. Аккра: Yamens Books, 2004. 823 M4573o Мажинду, Брайтон и Руби Магосвонгве. Ответвление. Хараре: Издание приоритетных проектов, ГЧП, 2008.823 M8964p Муирури, Камау. Пирог в небе. Найроби: Creative Publishing Company Ltd., 2006. 823 M9744s Мусонда, Джордж. Солдатские окровавленные осадные работы: роман о встречах из реальной жизни. Лусака: издательство Havenview, 2008. 823 M9897s Mwaura, Джон Кирути. Укус в плоть. Найроби, Кения: Medgen Services, 2009. 823 N2396s Ndunguru, S. N. Spared. Дар-эс-Салам, Танзания: Mkuki na Nyota Publishers, 2004. 823 N984t Nyatichi, Jeremiah M. След света. Найроби: Литературное бюро Кении, 2008.823 Si37t Силумесии, Бернар Б. Городской городской голова. Лусака: S.N., 2007.

    9

    823 T922j Twinamatsiko, жемчужина Ника Т. Джесси: притча о потерянной любви. Кампала: Публикации паломников, 2007. 823 W182c Вандера, Билли Огана. Кампусные дни. Найроби: Фонд Джомо Кеньятты, 2007. 823.91 W186d Wanjala, Chris. Барабаны смерти. Расширенная классическая серия Africawide. Найроби, Кения: Africawide Network, 2005. 823.92 N349c Nengi-Ilagha, Bina. Соболезнования. Ибадан, Нигерия: Книги сокровищ, 2002.823.9283 G359s Гичуки, Корни. Тени в тумане. Фокус книги. Найроби, Кения: Focus Publishers, 2004. 828 L8501 Morris, Jane. Долгое время впереди: короткие статьи из Зимбабве. Bulawayo: ‘amaBooks, 2008. 841.914 H532i Itinéraires: Poésie. Уагадугу: Découvertes du Burkina, 2005. 841.91408 M662 Association des écrivains du Sénégal. Противопехотные мины: La Croisade des poètes: Anthologie. Дакар: Editions Maguilen, 2001. 843.0108 N499c Ngom, Amadou Guèye. Coups d’dard: Chroniques et nouvelles. Дакар, Сенегал: Éditions Feu de brousse, 2004.843.91 K836p Konan, Venance. Les Prisonniers de la haine: Роман. Абиджан: Nouvelles éditions ivoiriennes etc., 2003. 846 C1413On Camara-Nangala. Новая совесть: Роман. Коллекция Баобаб. Абиджан: Calao Éditions, 2006. 846 K8484Ob Koulibaly, Isaïe Biton. La bête noire. Абиджан: Frat Mat éditions, 2008. 846 P6151Oa Piette, Anne. Au-delà de la mangrove: Nouvelles du Sénégal. Сенегал: Акинтоминья, 2007. 846 Y182Og Yaou, Régina. Les germes de la mort: Роман. Абиджан, Кот-д’Ивуар: Passerelle, 1988.847.6 Ag53Oj Aglebe, J. L. Ismaël. Un jour au-delà de la mémoire: Научная фантастика. Абиджан, Кот-д’Ивуар: Cercle Editions, 2007. 847,6 B222Op Bandaman, Maurice. Le paradis Français: Роман. Абиджан: CEDA / NEI, 2008. 847.6 B228Or Banti, Lydie. Рокия. Кот-д’Ивуар: Эдилис, 2008 г. 847.6 B3482Oc Crachin de rissiam: Nouvelles. Сохранение коллекции. Оттава: Le Nordir, 2002. 847.6 B3482Ocr Bazié, Jacques Prosper. Croquis de panguin: [nouvelles]. Уагадугу, Буркина-Фасо: Kraal, 2004. 847.6 B436Ob Benga, Sokhna.Bayo, la mélodie du temps. Абиджан, Кот-д’Ивуар: NEI; CEDA, 2007.

    10

    847,6 B436Ot Le temps a une mémoire: Roman. Mes carnets d’hivernage. Дакар: Издания Oxyzone, 2007. 847.6 B471Op Le prix d’un fétiche venu de nulle part. Дакар, Сенегал: Editions Clariafrique, 2008. 847.6 C14Op Camara, Louis. Il Pleut sur Saint-Louis: Nouvelles. 1e éd ed. Дакар: Nouvelles éditions Africaines du Sénégal, 2007. 847.6 C731Op Combary, Сибо Фернан. Плюс fort que la mort: Récit. Уагадугу: Découvertes du Burkina, 2007.847.6 D5422 Од Дайана, Фанта. Double jeu: Роман. 1-е изд. Дакар: Nouvelles éditions Africaines du Sénégal, 2007. 847.6 F19Ob Fall, Marouba. Бетти Аллен, оу, la liberté en question: Récit. Дакар: Nouvelles éditions Africaines du Sénégal, 2007. 847.6 F821Op Foua, Ernest de Saint Sauveur. Prison d’en France: Nouvelles. Абиджан, Кот-д’Ивуар: CERCLE Editions, 2007. 847.6 G531Oi Gnagbo, Willer G. Il n’y aura pas de jugement dernier: Roman. Абиджан, Кот-д’Ивуар: CEDA; Nouvelles Êditions Ivoiriennes, 2007.847.6 х27Oe Хама, Баба. Encens et myrrhe: Nouvelles. Уагадугу, Буркина-Фасо: Пуо, 2007. 847.6 H532Of Hien, Ansomwin Ignace. Une flamme dans le noir: Роман. Уагадугу Буркина-Фасо: Découvertes du Burkina, 2007. 847.6 K8361Oh Koné, Samba. Histoires (preque) vraies. Абиджан, Кот-д’Ивуар: NEI CEDA, 2008. 847.6 K8362Om Konin, Sylvestre. Les monstres ne support pas la lumière: Роман. Коллекция Баобаб. Абиджан: Calao éditions, 2007. 847.6 M586Of Miézan, Pélagie. Fédora, la conquête du bonheur.Абиджан: Frat Mad Éditions, 2008. 847.6 N2397Om Ndiaye, Mame Coumba. Mariama Bâ, ou, les allées d’un destin: Essai. Essais, monde d’hier, monde de demain. Дакар: Nouvelles Éditions Africaines du Sénégal, 2007. 847.6 N4994Or N’Gouin-Claih, Lucien Mathieu. Относительно miroir: Роман. Абиджан: Éditions du CERAP, 2008. 847.6 N636Os Nassidia Combary, William Aristide. Les sept douleurs: Nouvelles. Découvertes du Burkina. Vol. 30. Уагадугу: Découvertes du Burkina, 2007. 847.6 Ou5Ot Oulaté, Maurice. Tôh-kâh le malicieux.Абиджан: Эдилис, 2007. 847.6 R75Os6 Rouamba, Fidèle Pawindbé. Sugri, majesté! -: Chronique d’un meurtre différé: [римский]. Уагадугу: Press Universitaires de Ouagadougou, 2006.

    11

    847.6 T135Oc Tailly, Alain. La comédie du développement: 26 хроник сюрпризов развития в Африке. Абиджан-Ривьера, Кот-д’Ивуар: Press des Universités de Côte d’Ivoire, 2005. 847.6 T572Oe Tohouri, Désiré. Les enjambées héroïques: Роман. Абиджан: Nouvelles éditions ivoirennes, 2003.847.6 Y18Op Yaogo, Ноэли. Les plaisirs du mal -: [les plaisirs du mâle]. Уагадугу: С.Н., 2007. 847.6083 Av15 Дао, Бернадетт. Avance, mon peuple et autres nouvelles du Буркина-Фасо. Уагадугу, Буркина-Фасо: Découvertes du Burkina, 2005. 847.6083 C767 Fayama, Justine. Contes gouins: Quinze contes gouins. Кодугу, Буркина-Фасо: S.N, 2004. 847.6083 H889 Гумус: Recueil de nouvelles, Буркина-Фассо. Уагадугу, Буркина-Фасо: Министерство искусства и культуры; Éditions GTI, 2001. 847.6083 N8552 Уэдраого, Махамуду и Буркина-Фасо.Министр культуры, искусства и туризма. Nouvelles du Burkina Faso. Éd 2005. Уагадугу: Пуо, 2005. 892.8 M2774e Maamad´ali ‘Ibrāhim. «Эманини. ‘Asmara: Maṭb´at Hedri, 2007. 892.83 Ab34y’ Abél ayfa. Yanaānat bāroč. ‘Adis’ Ababā: ‘akafāfāy, Taklé Gabré, 2000. 892.833 Y831a Йосеф Саламон. ´Āzizā: āb āqi zetamorkosa lebi walad zāntā. Smarā: S.N., 2000. 892.873 As11y ‘Asafā Makwanen. Yam⁻aydarq‘enb⁻a. ‘Adis‘ Abab: S.N., 2004. 893.72 Ab328r Abdulmalik, Amina. Руван райна. 1-е изд. Обджа, Нигерия: Farid Ventures, 2000.893.72 D24a Аурен. Кано: Таураро, 2001. 893.72 D24k Даразо, Хабиб ибн Худ Ахмад. Komai ya yi zafi. Кано: Книжный магазин Гарба Мухаммеда, 200г. 893.72 Д24ка Даразо, Хабиб ибн Худ Ахмад. Кайди. Кано: Книжный магазин Хасана Мига, 2000. 893.72 D267z Дауре, Бухари. Заман даура. Нигерия: 2001. 893,72 M896j Muktar, Aminu Umar. Джазаи. Kano: El-nass, 2001. 893.72 Si139t Sidi, Murtala Salisu. Тугган так. Нигерия: 200 у.е. 893,72 Sm15t S / Mai Nagge, Kabiru Yakubu Alkassim. Тудун махасада аби ши да сунан аллах. Кано: С.Н., 1996.893.723 M289m Makwarari, Al Hamees D. Bature. Me rabon shan duka–. Кано: S.N., 1996. 893.73 Al48r Aliyu, Halima Binta Halluru. Рамла. Кано: 200 ед.

    12

    896.39209 M4599a Mdungi, A. Arudhi ya ushairi wa Kiswahili. Занзибар: Аль-Мафази, 2007. 896.3921 M377 Mrikaria, S. E., Y. I. Rubanza and T. Mapunda. Машаири я юбилей 2005: Вьюо на вьюо викуу. Дар-эс-Салам: Taasisi ya Uchunguzi wa Kiswahili, Chuo Kikuu cha Dar es Salaam, 2007. 896.39753 C445t Chirere, Memory. Тудикидики.Harare: Priority Projects Pub., 2007. 896.39775 L527m Legwaila, Lekala, and Abednico Mokobi. Матсвакабеле. Ммалецаци. Габороне, Ботсвана: Macmillan Botswana Pub., 2009. 896.39775 T547t Tlale, David, Kenneth Mogapi и Yvonne Manowe. Тшидила ‘боко. Mmadikwalo. Габороне: Longman Botswana, 2004. 916.76104 W36n Wavamunno, Gordon B. K. Nnabulagala / Kasubi, Naggalabi / Buddo ne KabaaleK / kungu: Традиционные места в Буганде. Кампала, Уганда: Wavah Books Ltd., 2004. 916.8910451 Os17i Osborne, John.В тени баобаба. 1-е изд. Булавайо, Зимбабве: J. Osborne, 2007. 962.4043 G161n Ngoche, Fred Odhiambo. Джон Гаранг де Мабиор: суданский миротворец. Книга льва. Найроби: Sasa Sema, 2008. 962.9 B868 Ochieng, Philip. Построение нового процветающего общества в Южном Судане в постконфликтный период. Найроби, Кения: Африканский форум исследований и ресурсов, 2007. 962.9 M297s Malok, Elijah. Южный Судан: борьба за свободу. Найроби: Публикации Kenway, 2009. 963 G182a2003 Garimā Tāfara. «Abā tāṭaq Kāśā yaQwarāw ‘anbasā.2 ‘etem ed. Аддис-Абеба: S.N., 2003. 963.056 L16t Tabor Wami. Йабше лама габрамарйам анер йанейват тарик. Аддис-Абеба: 1999. 963.07 h335h arqā aroyé ‘Odā. KaNāyrobi ‘eska’ iyobéleyo bétamangeśt. ‘Adis’ Ababā: S.N., 2004. 963.092 W121k Wāgāyé agos. Karmo ǧeǧā ?: ‘ené’ enǧā !. «Адис» Абаба: С.Н., 2005. 963.5 M277k Maḥāri Negus. Kāb gu´ezotāt tārix ‘éretrā. Асмара: С. 199u. 966.25 B198l Балима, Сальфо-Альберт. Légendes et histoire des peuples du Burkina Faso. Париж, Франция: Ж.А. Conseil, 1996. 966.6805 K821c Коффи, Тибурче. Кот-д’Ивуар, l’agonie du jardin: Du grand rêve au désastre. Абиджан: CEDA / NEI, 2006. 966.68052 K857n Kraidy, Agnès. 19 сен: Chroniques D’une guerre vaincue. Абиджан: Frat Mat éditions, 2004. 966.68072 M739c Momboye, Jean. Кот-д’Ивуар: Гражданская жизнь Франции в другой стране. Абиджан, Кот-д’Ивуар: Frat Mat Editions, 2007.

    13

    967 V426 Varia. Les cahiers d’Afrique de l’est. Vol. 36. Найроби: Французский научно-исследовательский институт Африки, 2007.967.571042 K143g Karangwa, Hildebrand. Le génocide au center du Rwanda: Quelques témoignages des rescapés de Kabgayi (2 июля 1994 г.). Руанда: S.N., 2001. 967.61 Ug14 Tumusiime, James. Уганда: История в картинках, 1857-2007 гг. Кампала: Издательство Фонтан, 2009. 967.61042 L872 Хавард, Патрисия. Оглядываясь назад. Кампала: Издательство Фонтан, 2009. 967.62 K4225 Кения: Культура, гендер и общества. Cahiers d’Afrique de l’est. Vol. 31. Найроби: Французский институт научных исследований в Африке, 2006. 967.62 L973 Культура луо и права женщин владеть и наследовать собственность.Найроби: Национальная комиссия Кении по правам человека, 2007. 968.

    639 C455h Chondoka, Yizenge A. История Тумбука и Сенга в районе Чама, 1470-1900 годы: вождества без королевства. Лусака, Замбия: Academic Press, 2007. 968.91 C55m Кларк, Мариеке и Патиса Ньяти. Холмы Мамбо: историческое и религиозное значение. Аскот, Булавайо: ‘amaBooks, 2008. 968.94 C363h Чанши, Питер Р. Наследие и тайны династии Мвата Казембе. Лусака: GrandDesigns, 2007. 968.94092 M989m Mwaanga, Vernon J.Долгий закат: Мои размышления. Лусака, Замбия: Fleetfoot Pub. Co., 2008. CDROM 323.096 T93 Индекс Хаки 2006 года. Найроби: Комиссия по правам человека Кении, 2006. Q 363.58 X47h Xing Quan Zhang. Жилье для всех: проблемы доступности, доступности и устойчивости: опыт и инструменты для развивающихся и развитых стран: сводный отчет. Серия «Финансы и политика в области населенных пунктов». Найроби: Программа Организации Объединенных Наций по населенным пунктам, 2008. Q. 001.43309678 T93 Обследование бюджета домашних хозяйств на 2007 год. Характеристики сообщества: материковая часть Танзании.Дар-эс-Салам: Министерство планирования, экономики и расширения прав и возможностей, Национальное статистическое бюро, 2007. Q. 302.230963 Y11y Ya’informéšen ‘aqrebotenā’ aṭaqāqam ba’Ityọpyā. ‘Адис’ Абаба, ‘Итипья: Маэкалу, 1997. Q. 304.6096 P81 Фонд ООН в области народонаселения. Страновой офис в Кении. Pop-ed: серия графических повествований ЮНФПА. Найроби: Подготовлено от имени Фонда ООН в области народонаселения, странового офиса в Кении, компанией Communicating Artists Ltd., 2000. Q. 304.609678021 T159 Танзания: Основные статистические таблицы: Выбраны из национальных, региональных и районных профилей: перепись населения и жилищного фонда 2002 года.Дар-эс-Салам: Национальное статистическое бюро, Министерство планирования, экономики и расширения прав и возможностей, 2006. Q. 304.6096883 T932 Семинар по распространению результатов переписи населения и жилого фонда 2001 года: 8-11 сентября 2003 г., Габороне, Ботсвана. Габороне: Центральное статистическое управление, 2003.

    14

    Q. 304.632021 N499t Ngayimpenda, Evariste, Elaine Nizeyimana и Albert Ntakiyiruta. Tendances récentes des comportements matrimoniaux en mairie de bujumbura: Étude exploratoire. Cahiers démographiques du Burundi.Vol. 16. Бужумбура: Республика Бурунди, министр по планированию развития и реконструкции: Фонд союзов наций для населения, 2003 г. Q. 305.420963 Es12b ‘Ešatu Baqala. Баоромия келел йатадарага йашер’ата-шота полиси вайейет. Серия диалогов по гендерной политике. Vol. 4. «Адис» Абаба: Yamāhbarāwi enāt madrak, 2003. Q. 307.12096762 N98n План регионального развития района Няндаруа, 2001-2030: Комплексный план устойчивого регионального развития. Серия учебников UNCRD.Vol. 11. Найроби, Кения: Департамент физического планирования; Министерство земель и поселений; Департамент сельского планирования Министерства планирования и национального развития; Центр регионального развития Организации Объединенных Наций, Африканское отделение; Департамент городского и регионального планирования, Университет Найроби, 2003 г. Q. 310.96761 G285 Уганда. Министерство финансов, планирования и экономического развития. Данные с разбивкой по полу для [название] сектора на основе национального обследования предоставления услуг, 2004 г. Кампала: Министерство финансов, планирования и экономического развития, 2007 г .; 2008 г.5 т. Q. 323.096883 C499 Стратегия просвещения гражданского общества в области прав человека. Габороне, Ботсвана: Совет неправительственных организаций Ботсваны, 2007. Q. 323.096894 Z14 Первоначальный доклад Замбии о выполнении Африканской хартии прав человека и народов. Лусака: Республика Замбия, 2005. Q. 324.2096 C76c Конференция политических партий стран Африки к югу от Сахары: укрепление демократии на континенте. Кристиансборг, Аккра, Гана: Институт экономики, 2007. Q. 324. 4096881 H861a2007 Хаббард, Дайанна.Пропаганда в действии: руководство по влиянию на принятие решений в Намибии. Виндхук: Проект гендерных исследований и защиты интересов, Центр правовой помощи, 2007. Q. 324.96762043 V8 Нарушение голосования: отчет о всеобщих выборах 2007 года. Найроби: Комиссия по правам человека Кении, 2008. Q. 328.3345 R2991 Отчет о делимитации для согласованных выборов 2008 года. Хараре: Избирательная комиссия Зимбабве, 2008. Q. 330.96762 En329 Разработан план действий по стратегии сокращения бедности (ДССБ): район Бондо, 2003-2005 гг.Найроби, Кения: DTM, 2003; 2008. Q. 330.968 In818t2007 Тринадцатое совещание межправительственного комитета экспертов по южной части Африки (ICE): 14–16 марта 2007 г., Лусака, Замбия: Отчет. Лусака: Экономическая комиссия для Африки, Южноафриканское отделение, 2007. Q. 330.96883021 In34 Отчет об обследовании неформального сектора, 1999/2000. Габороне: Центральное статистическое управление, 2003. Q. 330.96891 C89z2007 Зимбабве: Выходя за рамки экономического кризиса: к долгосрочному решению. Серия диалогов по экономике переходного периода.Хараре, Зимбабве: Коалиция Зимбабве по долгу и развитию ZIMCODD, 2007.

    15

    Q. 331.11096883 T93 Отчет о рабочей силе за 2005/06 год. Габороне: Центральное статистическое управление, 2008. Q. 331.11096883 T932 2005/06 Сводный отчет семинара по распространению информации о рабочей силе. Габороне: Центральное статистическое управление, 2008. Q. 331.11096891 L967e Luebker, Malte. Занятость, безработица и неформальный сектор в Зимбабве: разработка согласованных концепций и данных. Выпускает бумагу. Vol. 90. Хараре; Женева: Субрегиональное бюро МОТ для юга Африки; Департамент интеграции политик и статистики, Международное бюро труда, 2008. Q. 331.11678021 K52 Основные результаты комплексного обследования рабочей силы (ILFS), 2006. Дар-эс-Салам: Национальное бюро статистики, Министерство планирования, экономики и расширения прав и возможностей, 2007. Q. 333.7096762 N219 Природные преимущества Кения: атлас экосистем и благополучия человека. Вашингтон; Найроби: Институт мировых ресурсов, 2007. Q. 333.71409624 Sy78 Сводный отчет: Судан, постконфликтная экологическая оценка. Найроби, Кения: Программа ООН по окружающей среде, 2007.Q. 333.913096625 P94389r [Заключительный отчет]. Том I, приложение III. Уагадугу, Буркина-Фасо: Управление проектами ирригации – Буркина-Фасо: Международный институт управления ирригацией, 1996. Q. 333.913096625 P943r Заключительный отчет. Том I, приложение I. Уагадугу, Буркина-Фасо: Projet management de l’irrigation-Burkina Faso: Institut international du management de l’irrigation, 1996. Q. 334.096894 G746 Управление, развитие предприятий и организации сельских производителей (RPO): Заключительный отчет.Лусака: Институт экономических и социальных исследований, Программа обмена деловым опытом, 2005. Q. 335.43 h291 Справочник для помощников юристов. Найроби: Paralegal Support Network, 2005. Q. 336.343509599 Il612 Незаконный долг и недостаточное развитие на Филиппинах: тематическое исследование. Хараре: Африканский форум и сеть по вопросам долга и развития, 2007. Q. 336.6668 B49 Билан-диагностика экономической и финансовой ситуации в обществе, 1995–1997 годы. Абиджан: Republique de Cote d’Ivoire, Presidence de la Republique, Inspection Generale d’Etat, 1997.Q. 338.47670963 R2991 Эфиопия. YaMāe’kalāwi stātistiks ‘éǧansi. Отчет по обзору малых производств: февраль 2006 г. Статистический бюллетень. Vol. 381. Аддис-Абеба: Федеративная Демократическая Республика Эфиопия, Центральное статистическое агентство, 2006. Q. 338.47671 K849z Koyi, Grayson and Friedrich-Ebert-Stiftung. Страновой отчет Замбии: Положение в металлургическом и машиностроительном секторе Замбии. Лусака: Friedrich Ebert Stiftung, Офис в Замбии, 2006. Q. 338.96 Af8323a Фонд наращивания потенциала в Африке: обзор и операционные задачи.Хараре, Зимбабве: Фонд развития африканского потенциала, 2005. Q. 338.96894 Ea797 Легкий взгляд на пятый национальный план развития Замбии на 2006-2010 годы. Лусака: Гражданское общество за сокращение бедности, 2007.

    16

    Q. 339,3678 R327 Пересмотренные оценки национальных счетов материковой Танзании: базовый год, 2001. Дар-эс-Салам: Национальное статистическое бюро, Министерство планирования, экономики и расширения прав и возможностей, 2007 Q. 339.46096761 M869 Выход из бедности: понимание свободы, демократии и роста снизу вверх: Национальный доклад.Кампала: Министерство финансов, планирования и экономического развития: Центр фундаментальных исследований, 2007. Q. 339.4609678 Se244 Документы о стратегии сокращения бедности второго поколения (ДССН II): случай … [название страны]. Хараре: Африканский форум и сеть по вопросам долга и развития, 2007. 3 том. Q. 339.46096894 C521 Требование фискального пространства через бюджетную поддержку: эффективность бюджетной поддержки сокращения бедности (PRBS) и роль гражданского общества. Лусака: Гражданское общество за сокращение бедности, 2007.Q. 339.46096894 Z652 Исследование оценки бедности в Зимбабве за 2003 год: основной отчет. Хараре: Министерство государственной службы, труда и социального обеспечения, 2006 г. Q. 339.5096894 Ec745 Chisala, Victoria. Экономическая политика для роста, занятости и сокращения бедности: пример Замбии. Лусака, Замбия: Программа развития Организации Объединенных Наций, 2007. Q. 341.249 K131t2007 Кейн, Ибрагима и Нобунту Мбелле. На пути к Африканскому союзу, движимому людьми: существующие препятствия и новые возможности. 2-е изд. Хараре: АфрикаКАРТА: AFRODAD: Oxfam, 2007.Q. 342.96757102 R949e Эволюция деятельности юридической и конституционной комиссии. Кигали: République rwandaise, Комиссия по правовым вопросам и конституции, 2001. Q. 346.01350968 K139r Kanyago, Nancy. Реализация прав детей: передовой опыт, Восточная и Южная Африка. Аддис-Абеба: Африканский форум по политике в отношении детей, 2007. Q. 352.496894 M883b Муденда, Дейл, Маненга Чилала Ндуло и Муката Вамулуме. Бюджетные процессы и экономическое управление в Замбии: обзор литературы. Рабочий документ НЕПРУ.Vol. 104. Aussapannplatz, Виндхук, Намибия: Отдел исследования экономической политики Намибии, 2005 г. Q. 362.108309689 W893 Мир, пригодный для жизни детей: Отчет о прогрессе за середину десятилетия: Зимбабве 2002–2006. Harare: Unicef, 2007. Q. 362.73096881 N151n Национальный план действий Намибии в интересах сирот и уязвимых детей. Виндхук: Министерство по вопросам гендерного равенства и благополучия детей, правительство. Республики Намибия, 2007. Q. 362.73096891 Or71 Gilborn, Laelia Zoe. Сироты и уязвимая молодежь в Булавайо, Зимбабве: предварительное исследование психосоциального благополучия и программ психосоциальной поддержки.Нью-Йорк: Совет по народонаселению, 2006. Q. 362.73096891 Sa287s Сайто С. и Р. Монаш. Обследование сирот и других уязвимых детей в сельских и городских районах с высокой плотностью населения Зимбабве, 2004/2005: Базовое обследование для правительства Зимбабве и страновой программы ЮНИСЕФ в 21 районе. Хараре: Министерство труда и социальной защиты населения: ЮНИСЕФ, 2005.

    17

    Q. 362.82927096 G2852 Отчет об обследовании гендерного насилия (GBV-2006). Лусака, Замбия: Секция гендерной статистики, Центральное статистическое управление, 2008 г.Q. 363.289096891 M339w Mariwo, Tsitsi. Условия труда и трудовые отношения в частной охранной индустрии в Зимбабве: исследовательский документ. Выпускает бумагу. Vol. 27. Хараре: Субрегиональное отделение МОТ для южной части Африки, 2008 г. Q. 363.34988096 In829p2004 Материалы Международной конференции по африканским конфликтам: регулирование, разрешение, постконфликтное восстановление и развитие: 29 ноября – 1 декабря 2004 г., Конференционный центр Организации Объединенных Наций , Аддис-Абеба, Эфиопия. Аддис-Абеба: Организация исследований в области социальных наук в восточной и южной частях Африки, 2004 г.Q. 364.967571 R311 Отчет об исследовании судов Gacaca – PRI: Gacaca and примирение: пример из Кибуе. Кигали: Pri, 2004. Q. 370.963 N213p2007 Aklilu Dalelo. Материалы второй национальной образовательной конференции по образованию для устойчивого развития: 8-9 июня 2007 г., кампус Акаки, ​​AAU, Аддис-Абеба, Эфиопия. Аддис-Абеба, Эфиопия: Педагогический колледж Аддис-Абебского университета, 2008 г. Q. 370.967572021 In274 Indicateurs 2005/2006 sur l’enseignement au Бурунди. Бужумбура: Республика Бурунди, Министерство национального образования и культуры, Бюро планирования образования, 2007.Q. 378.096668 P943 Программа децентрализации университета: Point de laposition au 31 мая 1998 г. Абиджан: République de Côte d’Ivoire, Comité de suivi du program de université de l’université, 1998. Q. 379.26096887 M692t Mitchell, Клаудиа и Ивани Констанс Мотоби-Тапела. Принятие мер: гендерное насилие в школах и вокруг них в Свазиленде и Зимбабве. Найроби: Unicef, 2004. Q. 382.09676 K143c Karake, Mweusi. КОМЕСА: Сосредоточьтесь на саммите 2007 года. Лусака: Comesa, 2007. Q. 615.

    6 N229 Ориентация на гендерные аспекты в африканских городах: сводный отчет о быстрой гендерной оценке и оценке интересов бедных в 17 африканских городах.Найроби, Кения; Дирен, Нидерланды: UnHabitat; Альянс «Гендер и вода», 2005 г. Q. 616.85836 C437s Chileshe, Priscilla. Ситуационный анализ сексуального насилия над детьми в Замбии. Лусака, Замбия: Республика Замбия, Министерство финансов и национального планирования, 2005 г. Q. 616.9792 F739 Продовольственная безопасность в эпоху ВИЧ и СПИДа: политический анализ продовольственной безопасности и ВИЧ и СПИДа в странах Африки к югу от Сахары: пример Малави. Лусака, Замбия: Панос Южная Африка, Глобальная программа по СПИДу, 2007. Q. 616.9792 R181 Отчет по быстрой оценке ВИЧ / СПИДа и детского труда.Лусака: Международная программа по искоренению детского труда, 2007. Q. 616.9792 T93 Gomez, Florindo de la Hoz. Наблюдение за ВИЧ / СПИДом второго поколения в Ботсване, 2006: Технический отчет. Габороне: Департамент профилактики и лечения ВИЧ / СПИДа, Министерство здравоохранения, 2006 г.

    18

    Q. 616.97920096 N213 Национальный стратегический план вмешательства в связи с ВИЧ / СПИДом / ИППП / ТБ: 2002–2005 годы. Лусака: Национальный совет по ВИЧ / СПИДу / ИППП / туберкулезу, 2002. Q. 892.809 B34q Baye Felleke. Вопросы о Kibre Negest. Аддис-Абеба: С.N., 1996. Q. 912.63 At658 Mulugétā Tādasa. Атлас сельского хозяйства Эфиопии = ya’Ityọpyā yagaṭar ‘ikonomi’ atlās. Аддис-Абеба, Эфиопия: Центральное статистическое агентство; Вашингтон, округ Колумбия, США: Институт исследований развития Эфиопии; Международный научно-исследовательский институт продовольственной политики, 2006 г. Q. 912.6883 B1g2004 Библиотека карт и географии Сборник карт Габороне. 2-е изд. Габороне, Ботсвана: каталоги B&T, 2004. Q. 967.5710431 W915 Раненое поколение: дети, пережившие геноцид в Руанде. Документ для обсуждения.Vol. 14. Кигали, Руанда: Права Африки, 2006.

    19

    Свойства алюминия и его применение в промышленности и повседневной жизни. Сравнение алюминия и меди в качестве проводников

    Использование полезного действия электрического тока – это уже нечто обычное, необходимое и само собой разумеющееся. Действительно, с тех пор, как в далеком 1800 году были получены первые токи от первой батареи великого ученого Алессандро Вольта, прошло всего два столетия. Однако сейчас сеть проводов, электрических соединений буквально пронизывает все и вся на поверхности земли и в наших домах.Если представить себе со стороны всю сеть бесконечных проводов, это будет похоже на нервную или кровеносную систему в нашем теле. Роль всех этих проводов для современного общества, пожалуй, не менее значима, чем функция одной из упомянутых выше систем живого организма. Что ж, раз уж это так важно и серьезно, то при выборе проводов и кабелей стоит с особым вниманием и разборчивостью создать свою коммуникативную электрическую сеть. Так она работала стабильно, без сбоев и сбоев.Что включает в себя этот набор проводов и кабелей? Во-первых, необходимо определить материал, из которого сделана проводка, будь то медь или алюминий. Во-вторых, необходимо было определить количество находящихся под напряжением в проводнике, 2 или 3. В-третьих, необходимо выбрать сечение, исходя из тока, который будет проходить по проводам, то есть исходя из допустимой нагрузки. В-четвертых, выберите провод на основе расчетного значения, ближайшего большого сечения по отношению к относительной осадке. О мелочах и Того можно говорить гораздо больше, чем сказано, поэтому я все же остановлюсь на этом, а мы постараемся все же раскрыть тему нашей статьи по расчету и выбору провода или кабеля исходя из грузоподъемности .

    Чем отличается кабель от провода

    Прежде чем перейти к основному содержанию, нам нужно понять, что мы еще хотим рассчитать, сечение провода или кабеля, в чем отличия одного от другого !? Несмотря на то, что в руководстве эти два слова используются как синонимы, подразумевая что-то свое, но если они дотошны, то разница все же имеется.
    Таким образом, провод представляет собой одну проводящую жилу, будь то один или набор проводников, изолированных в диэлектрике, в оболочке.А вот кабель, это уже несколько таких жил, объединенных в одно целое, в его защитной и изолирующей оболочке. Для того, чтобы вам было лучше понятно, что, что, взгляните на картинку.

    Итак, теперь мы знаем, что необходимо рассчитать, что необходимо сечение провода, то есть один токопроводящий элемент, а второй уже будет возвращать нагрузку к питанию. Однако нас иногда забывают не лучше, чем ваши, поэтому, если вы измените нас на то, что где-то еще будет слово «кабель», то не считайте это незнанием, стереотипы делают свое дело.

    Какой провод, кабель выбрать для прокладки проводки (одножильный или многожильный)

    При прокладке электропроводки обычно используются провода и кабели марки ПВС, Вгглинг, ППВ, АДПВ. В этом списке встречаются как гибкие кабели, так и кабели. Здесь мы хотели бы сказать вам одну вещь. Если ваша проводка не двигается, то есть это не удлинитель, не то место изгиба, которое постоянно меняет свое положение, предпочтительнее использовать моноил. Вы спросите, почему? Все просто! Несмотря на то, насколько хорошо, проводники не будут проложены в защитной изолирующей оплетке, воздушной, содержащей кислород.Происходит окисление поверхности меди. В результате, если проводников много, то площадь окисления намного больше, а значит, проводящее сечение «плавится» намного сильнее. Да, это долгий процесс, но мы не думаем, что вы собираетесь часто менять проводку. Чем больше будет работать, тем лучше. Особенно сильно этот эффект окисления будет проявляться на краях среза кабеля, в помещениях с перепадом температуры и с повышенной влажностью. Поэтому мы настоятельно рекомендуем использовать Monashed! Поперечное сечение кабеля или проводов со временем немного изменится, и это очень важно для наших дальнейших расчетов.

    Выбрать провод (кабель) из меди или алюминия (документ PEU)

    В СССР большинство жилых домов оснащалось алюминиевой разводкой, это была своего рода норма, стандарт и даже догма. Нет, это не значит, что страна была бедной и нуждалась в меди. Даже в некоторых случаях наоборот. Но, видимо, проектировщики электрических сетей решили, что можно значительно сэкономить, если применить алюминий, а не медь. Действительно, темпы строительства были огромными, хватило вспомнить хрущевку, в которой живет половина страны, а потому эффект от такой экономики был значительным.В этом не может быть сомнений. Тем не менее, сегодня другие реалии, и алюминиевая проводка в новых жилых помещениях не применяется, только медная. Это происходит из параграфа 7.1.34 Норм Пуэ «В зданиях должны использоваться кабели и провода с медными жилами …». (До 2001 года на существующей конструкции конструкции разрешено использование проводов и кабелей с алюминиевыми жилами), поэтому настоятельно рекомендуем поэкспериментировать и попробовать алюминий. Смысл очевиден. Алюминиевые скрутки нельзя судить, их также очень сложно приготовить, в результате со временем могут нарушиться контакты в распределительных коробках.Алюминий очень хрупкий, два-три раза загибается и заворачивается. Будут постоянные проблемы с подключением к розеткам, переключателю. Опять же, если говорить о мощности, то медный провод с таким же сечением для алюминия 2,5мм.кв. Допускает длинный ток в 19а, а по меди в 25а. Здесь разница более 1 кВт.
    Так что повторяю еще раз – только медь! Далее мы также будем исходить из того, что сечение рассчитывается для медного провода, но в таблицах мы приводим значение для алюминия.Мало ли что.

    Сколько потребляемых бытовых приборов потребляется, и как задуматься над выбором, рассчитывая сечение кабеля

    Итак, мы уже определились с маркировкой кабеля, что он должен быть монашингом, в том числе с тем, что он должен быть медным, и мы также «поторопились» в максимальной мощности кабеля. Ведь именно по показателю производительности будет рассчитан провод, рассчитан кабель до его применимого сечения.Здесь все логично, прежде чем что-то рассчитывать, необходимо исходить из начальных условий задачи. Этому нас учили еще в школе, исходные данные определяют основные решения. Ну, то же самое можно сказать и о расчете сечения медного провода, для расчета его сечения нужно знать, с какими токами или мощностью он будет работать. А чтобы мы знали токи и мощность, нам сразу нужно знать, что будет подключено в нашей квартире, где лампочка, а где телевизор.Где компьютер, и где мы будем включать зарядное устройство для телефона. Нет, конечно, со временем, исходя из жизненных обстоятельств, что-то может измениться, но нет кардинально, то есть примерная суммарная потребляемая мощность для всех наших помещений останется прежней. Лучше всего это сделать, начертить план квартиры и разместить и поднять все электроприборы, которые вам встретятся и которые запланированы. Так сказать.

    Неплохо было шустро сориентироваться сколько потребляет аппарат.Для этого мы предоставим вам таблицу ниже.

    Подведем итог этому абзацу, мы должны представить, какие токи, мощность, подводимая с помощью проводов и кабелей, должна быть обеспечена, чтобы рассчитать нужное вам сечение и выбрать нужное. Это просто следующее.

    Как рассчитать диаметр (сечение) провода (кабеля) исходя из прочности потребляемой мощности (медь и алюминий)

    Итак, мы подошли к сути нашей статьи. Однако все, что было выше, пропустить невозможно, и поэтому мы не могли дефолт.
    Если попытаться изложить мысль логично и просто, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение Это вполне логично, и теперь остается только изучить эти отношения и соотнести их для разных диаметров проволоки в зависимости от ее породы. Также нельзя научить, что здесь при расчете текущего участка “игра идет” и температура. Да, это новая составляющая – температура. Именно она может повлиять на раздел.Как и почему, давайте разбираться.
    Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем сильнее эти колебания ионов внутри материала. И мы знаем, что ток – это направленное движение частиц. Таким образом, при направленном движении частицы столкнутся с кристаллической решеткой с ионами, что приведет к увеличению сопротивления для тока. Чем выше температура, тем выше электрическое сопротивление проводника.Поэтому по умолчанию сечение провода для определенного тока берется при комнатной температуре, то есть при 18 градусах Цельсия. Именно при такой температуре в таблицах приведены все справочные значения, в том числе и наши.
    Несмотря на то, что мы не рассматриваем алюминиевые провода как провода для электропроводки, по крайней мере, в квартире, тем не менее, они очень часто используются. Скажем, для проводки на улице. Поэтому мы также приводим значения зависимостей зависимостей и тока и для алюминиевых проводов.
    Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). См. Таблицу.

    Таблица проводов при максимально допустимом токе для использования в электропроводке

    С 2001 года алюминиевые провода для разводки в квартирах не применяются. (PEU)

    Да, здесь, как заметил наш читатель, мы фактически не привели к расчету, а только предоставили справочные данные, занесенные в таблицу, на основе этих расчетов.Но смею вас замерить, что для расчетов необходимо переложить множество формул и показателей. Начиная с температуры, удельного сопротивления, плотности тока и т. Д. Поэтому такие расчеты оставим специалистам. При этом следует отметить, что они не являются окончательными, так как могут незначительно отличаться в зависимости от стандарта на материал и запас токопроводящей жилы, применяемой в разных странах.
    Но мы все же хотели бы сказать о переводе сечения провода в диаметр.Это необходимо, когда есть провод, но на нем почему-то нет маркировки. В этом случае диаметр проволоки можно рассчитать по сечениям и наоборот, исходя из диаметра сечения.

    Как рассчитать зависимость диаметра токопроводящей жилы (провода, кабеля) от ее сечения (площади)

    Этот абзац больше относится к курсу школы по геометрии алгебры, когда необходимо найти площадь круга исходя из его диаметра. Это такая задача, которая хочет перевести диаметр в сечение.Делается это очень просто.

    Сечение равно по формуле – S = 0,7853 * d 2, где D – диаметр окружности, а s – площадь. Также справедливо будет утверждено S = PI * R 2, где R – радиус

    .

    Общепринятые сечения медных проводов для разводки в квартире в сечении

    Мы много говорили об именах, о материалах, об индивидуальных характеристиках и даже о температуре, но упустили жизненность жизненных обстоятельств.Так что если вы нанимаете электрика для того, чтобы он сделал вам проводку в комнатах вашей квартиры или дома, обычно принимаются следующие значения. Для подсветки сечение провода берется 1,5 мм 2, а для розеток 2,5 мм 2.
    Если проводка предназначена для подключения котлов, ТЭНов, плит, то сечение провода (кабеля) уже рассчитано. здесь.

    Выбор сечения провода исходя из количества коммуникаций в доме (квартире) (типовые схемы разводки)

    Еще я хотел сказать, что лучше использовать несколько независимых линий питания для каждой комнаты в комнате или квартире.Таким образом, вы не будете применять провод сечением 10 мм 2 на всю квартиру, оставив все комнаты, из которых идут отводы. Такой провод будет поступать к вводному автомату, а затем от него в соответствии с мощностью нагрузки будут разведены выбранные участки проводов, для каждой из комнат.

    Типовая схема электропроводки для квартиры или дома с электроплитой (с указанием сечения кабеля для электроприборов)

    Подведение итогов О выборе сечения провода (кабеля) в зависимости от силы тока (мощности)

    Если вы прочитали всю статью и все наши расчеты, то наверняка уже поняли, насколько сложно и одновременно одновременно выбрать алюминиевый или медный провод по сечению, исходя из текущей нагрузки и мощности.Да, для расчета сечения потребуется знание набора формул, поправки на материал и температуру, с использованием приведенных нами справочных таблиц, тогда все просто и понятно.
    Ну а кроме подбора сечения провода надо будет правильно соединить провода между собой, использовать соответствующие автоматы, УЗО, розетки и выключатели. Не забывайте об особенностях схемы разводки в квартире. Все это повлияет на выбор сечения провода в вашем конкретном случае.И только в этом случае, если учесть все факторы, использовать справочные материалы, правильно смонтировать все элементы, можно будет сказать, что все сделано как надо!

    Видео о выборе раздела Проводник в зависимости от тока (а)

    В этом видео рассматриваются основные принципы выбора секции, исходя из силы тока.

    Знаете ли вы, Что такое мысленный эксперимент, Gedanken Experiment?
    Это несуществующая практика, потусторонняя, воображение того, чего на самом деле нет.Разумные эксперименты похожи на сон. Они рождают монстров. В отличие от физического эксперимента, который является отличной проверкой гипотез, «мысленный эксперимент» целенаправленно заменяет желаемую экспериментальную проверку, не проверенную на практике, выводами, манипулируя логическими конструкциями, которые действительно нарушают саму логику, используя недоказанные участки, как доказано, что есть, путем подстановки. Таким образом, основная задача претендентов на «мысленные эксперименты» – обман слушателя или читателя путем замены настоящего физического эксперимента его «куклой» – фиктивным рассуждением под честным, без самого физического осмотра.
    Наполнение физики воображаемыми, «мысленными экспериментами» привело к появлению абсурдной сюрреалистической, запутанной и запутанной картины мира. Этот исследователь должен отличать такие «леденцы» от этих ценностей.

    Релятивисты и позитивисты утверждают, что «мысленный эксперимент» – очень полезное средство для проверки теорий (также возникающих в нашем сознании) на непротиворечивость. Этим они обманывают людей, так как любая проверка может проводиться только независимо от объекта проверки. Сама по себе гипотеза заявителя не может проверять собственное утверждение, поскольку причиной самого этого утверждения является отсутствие видимых заявителю противоречий.

    Это мы видим на примере ста и из того, что превратилось в некую религию, управляющую наукой и общественным мнением. Никакое количество противоречащих им фактов не может преодолеть формулу Эйнштейна: «Если факт не соответствует теории – измените факт» (в другой версии «- факт не соответствует теории? – Тем хуже для факта») ).

    Максимум, на что может претендовать «мысленный эксперимент», – это только на внутреннюю непротиворечивость гипотезы в пределах своей собственной, часто не на истинной логике заявителя.На практике это не проверяет. Эта проверка может иметь место только в действительном физическом эксперименте.

    Эксперимент по эксперименту, что он не лекарство от мысли, а проверка мысли. Последовательно сама по себе мысль не может себя контролировать. Это доказал Курт Гёдель.

    Алюминий, свойства, марки, применение

    Алюминий, свойства, марки, применение. Алюминий относится к группе легких металлов. Его плотность 2,7 г / см3. Доступность, большая проводимость, а также устойчивость к атмосферной коррозии позволили широко использовать алюминий в электротехнике.Недостатками алюминия являются низкая механическая прочность при растяжении и повышенная мягкость даже в цельнолитых алюминиевых. Алюминий – металл серебристого цвета, либо серебристо-белый. Температура плавления у него 658-660є, а температурный коэффициент расширения 24 * 10-6 / єС. Алюминий быстро покрывается тонкой оксидной пленкой, которая надежно защищает металл от проникновения кислорода, поэтому оголенные (неизолированные) алюминиевые провода могут длительное время работать на открытом воздухе. Оксидная пленка на алюминиевых проводах имеет значительное электрическое сопротивление, поэтому в местах алюминиевых проводов может образовываться большое переходное сопротивление.Подметание мест соединения проводов обычно производят под слоем вазелина, чтобы избежать окисления алюминия на воздухе. При увлажнении мест соединения алюминиевых проводов с другими проводами из других металлов (медь, железо), полученных механическим способом (соединения на болтах), могут образовываться гальванические пары с заметной электродвижущей силой. В этом случае алюминиевый провод будет разрушен местными токами. Чтобы избежать образования паров гальваники во влажной атмосфере, места подключения других проводов из других металлов необходимо тщательно защищать от влаги с помощью лака и других методов.Оксиды азота (NO), хлор (Ci), сернистый газ (SO2), соляная кислота и другие вещества вызывают прямую коррозию алюминия. Надежное соединение проводов между собой, а также с проводами из других металлов осуществляется с помощью холодной или горячей сварки. Чем выше химическая чистота алюминия, тем лучше противостоит коррозии. Поэтому самые крупные разновидности алюминия с содержанием чистого металла составляют 99,5% для изготовления электродов в электрических конденсаторах, для изготовления алюминиевой фольги и обмоточных проводов малых диаметров 0.05-0,08 мм. Применяйте токопроводящий алюминий с содержанием чистого металла не менее 99,7%. Для изготовления проволоки используется алюминий с содержанием чистого металла не менее 99,5%. Алюминиевая проволока изготавливается методом волочения и прокатки. Алюминиевая проволока бывает трех марок: AM (мягкий отожженный), APT (полутвердый) и at (сплошной неотожженный). Проволока выпускается диаметром от 0,08 до 10 мм.

    Характеристики свойств меди и алюминия

    Плотность алюминия – 2,7 г / см3, меди – 8.90 г / см3.

    Температура плавления алюминия – 658-660 ° С, меди – 1083 ° С.

    Коэффициент температурного расширения:

    Алюминий – 24 * 10-6 / ° С; медь – 17 * 10-61 / єС.

    Температурный коэффициент электронной почты Сопротивление:

    алюминий – а = +0,00423 1 / ° С, медь А = +0,00400 1 / ° С.

    Прочность на разрыв:

    AM: GB = 7,5 ч 8,0 кг / м2 AT: GB = 10 ч 18 кг / мм2

    ММ: GB = 2,0 ч 2,5 кг / мм2 МТ: GB = 35 ч 40 кг / мм2

    Относительное расширение

    В DN = 0.5 ч 2,5% мм dn = 15 ч 40%

    MT dn = 0,5 ч 2,2% AM DN = 10 ч 26%

    Удельное сопротивление

    АТ С = 0,0282 ч 0,0283 Ом * мм2 / м

    МП С = 0,0177 ч 0,0180 2 мм2 / м

    АМ С = 0,0279 ч 0,280 Ом * мм2 / м

    мм С = 0,01750 ч 0,01755 Ом * мм2 / м

    Без проводников – никуда

    Медь (лат. Cuprum) – один из семи металлов, известных с глубокой древности. Значительные запасы медных руд находятся в США, Чили, России (Урал), Казахстане (Джазказган), Канаде, Замбии и Заире.

    Медь входит в состав более 150 минералов, 17 из них нашли промышленное применение, в том числе: борнет (CU5FES4), галькопирит (медный кедан – Cufes2), халкозин (медный блеск – Cu2S), ковеллин (CUS), малахит (CU2 ( ОН) 2). Переработка сульфидной руды дает около 80% всей добываемой меди.

    Натуральная медь встречается в природе.

    Чистая медь – макет и мягкий металл в розоватом завтраке, довольно тяжелый, отличный проводник тепла и электричества, легко подвергается обработке давлением.Именно эти качества позволяют использовать изделия из меди в электротехнике – в настоящее время более 70% всей производимой меди приходится на выпуск электротехнической продукции. Для изделий с максимальной электропроводностью используется так называемая «бескислородная» медь. В остальных случаях технически чистая медь с содержанием кислорода 0,02-0,04%.

    Основные характеристики меди: удельный вес – 8,93 г / см3, температура плавления – 1083 ° C, медь при 20 ° C 0,0167 Ом * мм2 / м. Чистая медь имеет высокую электропроводность (на втором месте после серебра).Именно эта качественная медь используется в промышленности для изготовления электрических шин из меди.

    Шины медные изготавливаются по ГОСТ 434-78. Состояние поставки потребителю медных покрышек: неотожженные (маркировка – T solid), отожженные (m-soft) и TV-сплошные покрышки из бескислородной меди.

    В деформированном состоянии прочность меди выше, чем у отожженного металла, а значения электропроводности снижаются.

    Сплавы, повышающие прочность и улучшающие другие свойства меди, получают путем введения в нее добавок, таких как цинк, олово, кремний, свинец, алюминий, марганец, никель. В сплавах более 30% меди.

    Латунь – медные сплавы с цинком (медь от 60 до 90% и цинк от 40 до 10%) – более прочная медь и менее подвержена окислению. При добавлении к латуни кремния и свинца ее антифрикционные качества повышаются, при добавлении олова, алюминия, марганца и никеля повышается антикоррозионная стойкость.Листы, литые изделия используются в машиностроении, особенно в химическом, в оптике и приборостроении, при производстве сеток для целлюлозно-обрабатывающих производств.

    Бронза. Раньше бронзой называли медные сплавы (80-94%) и олово (20-6%). В настоящее время производится тяжелая бронза, которую называют главным компонентом меди.

    Алюминиевая бронза Содержит 5-11% алюминия, обладает высокими механическими свойствами в сочетании с антикоррозийной стойкостью.

    Свинцовая бронза, содержащая 25-33% свинца, используется в основном для изготовления подшипников, работающих при высоких давлениях и высоких скоростях скольжения.

    Кремниевая бронза, содержащая 4-5% кремния, применяется как дешевый заменитель оловянной бронзы.

    Бронза бериллиевая, содержащая 1,8-2,3% бериллия, отличается твердостью после закалки и высокой эластичностью. Их используют для изготовления пружин и пружинных изделий.

    Кадмиевая бронза – медные сплавы с небольшим содержанием кадмия (до 1%) – используются в производстве контактных проводов, для водопроводов и газопроводов, а также в машиностроении.

    Припои – сплавы цветных металлов, используемые при пайке для получения монолитного паяного шва.Среди солидных солдатиков известен сплав медицинской оснастки (44,5-45,5% Ag; 29-31% Cu; остальное – цинк).

    В России медные покрышки производят несколько заводов: Каменск-Уральский ОЦС, Кольчугинский ОЦМ, Кировский Онц.

    Мировое производство меди в 2007 году увеличилось на 2,5% по сравнению с 2006 годом и составило 17,76 млн тонн. Потребление меди в 2007 году увеличилось на 4%, в то время как потребление меди в Китае выросло на 25% в год, в то время как потребление меди в Соединенных Штатах резко упало на 20%.

    Алюминий и ряд сплавов на его основе используются в электротехнике благодаря хорошей электропроводности, коррозионной стойкости, небольшому удельному весу и, что немаловажно, меньшей стоимости по сравнению с медью и ее проводящими сплавами.

    В зависимости от значения удельного электрического сопротивления алюминиевые сплавы делятся на токопроводящие и сплавы с повышенным электрическим сопротивлением.

    Удельная электрическая проводимость электротехнического алюминия марок A7E и A5E составляет около 60% от проводимости отожженной меди в соответствии с международным стандартом.Технический алюминий АД0 и электротехнический А5Е используются для изготовления проводов, кабелей и шин. В электротехнической промышленности нашли применение низколегированные алюминиевые сплавы системы Al-Mg-Si AD31, ad31e.

    Земная кора содержит 8,8% алюминия. Это третий по распространенности в природе элемент после кислорода и кремния и первый – среди металлов. Входит в состав глины, полевого минерала, слюды. Есть несколько сотен горняков Al (алюмосиликаты, бокситы, алюминаты и др.).Самый важный минерал алюминия – боксит содержит 28-60% глинозема – оксида алюминия Al2O3.

    В чистом виде алюминий был впервые получен датским физиком Х. Эрстетедом в 1825 году, хотя это самый распространенный металл в природе.

    Производство алюминия осуществляется электролизом оксида алюминия Al2O3 в расплаве криолита наальф4 при температуре 950 ° C.

    Основные характеристики алюминия: Плотность – 2,7 × 103 кг / м3, удельная теплоемкость глинозема при 20 ° С – 0.21 кал / град, Температура плавления – 658,7 ° C, Температура кипения алюминия – 2000 ° C, Коэффициент линейного расширения алюминия (при температуре около 20 ° C): – 22,9 × 106 (1 / град)

    Алюминиевые сплавы, повышающие его прочность и улучшающие другие свойства, получают путем введения в него легирующих добавок, таких как медь, кремний, магний, цинк, марганец.

    Дуралюмин (Duralumin, Duralumin, от названия немецкого города, где было запущено производство промышленных сплавов) – слой алюминия (основа) с медью (Cu: 2.2-5,2%), магний (MG: 0,2-2,7%), марганец (MN: 0,2-1%). Он подвергается закалке и старению, чаще всего помещается алюминий. Это конструкционный материал для авиационной и транспортной техники.

    Силумин – легкие алюминиевые литейные сплавы (основа) с кремнием (Si: 4-13%), иногда до 23%, и некоторыми другими элементами: Cu, Mn, Mg, Zn, Ti, BE). Изготавливает детали сложной конфигурации, в основном автомобильные и авиационные.

    Магниты – алюминиевые сплавы (основа) с магнием (MG: 1-13%) и другими элементами с высокой коррозионной стойкостью, хорошей свариваемостью, высокой пластичностью.Из них изготавливают фасонные отливки (литые магналы), листы, проволоку, заклепки и т. Д. (Деформируемые магналы).

    По широте применения алюминиевые сплавы занимают второе место после стали и чугуна.

    Несколько интересных фактов об алюминии:

      В организме взрослого человека присутствует до 140 мг алюминия,

      1 кг алюминия в автомобиле экономит более 10 литров бензина на каждые 200 тысяч км пробега,

      В яблоках также содержится

      алюминия – до 150 мг / кг,

      каждого 20-го атома, верхняя оболочка нашей планеты – атом алюминия,

      суточная потребность взрослого человека в алюминии оценивается в 2 человека.45 мг.

    Обладая более низкой удельной проводимостью (около 56% отожженной меди), проводящие алюминиевые сплавы имеют то же назначение, что и электротехнический алюминий. Такие сплавы используются для обеспечения высоких требований к прочности, ползучести и другим требованиям. Специальные требования. Шины алюминиевые изготавливаются по ГОСТ 15176-89 из сплавов АД31 и АД31Т, реже ад0.

    Мировое потребление первичного алюминия в 2007 году составило 37,52 млн тонн, что составляет 3,184 млн тонн (или на 9.3%) больше, чем в 2006 году. Мировое производство первичного алюминия увеличилось в 2007 году на 4,024 миллиона. Тонн по сравнению с 2006 годом достиг 38,02 млн. Тонн.

    Производители медной продукции

    Крупнейший производитель меди на российском рынке – ГМК «Норильский никель

    »

    Второй по величине производитель меди в нашей стране – Холдинг УГМК.

    Третий крупный игрок на российском рынке – «Русская Медная Ухода». В состав ЗАО «Русская медная компания» входят 11 предприятий, работающих в четырех регионах России, а также в Казахстане

    .

    На рынке представлены медные шины нескольких заводов: Каменск-Уральский ООЦ, Кольчугинский ОКС, Артемовский ОКС, Кировский ООЦ.Кировский и Кольчугинский ГОК входят в состав ОАО «УГМК».

    Технологии и цены

    Итак, технология изготовления медных шин известна, и на всех заводах практически одинакова, для потребителя на первый план выступает соотношение цена / качество. Отечественные предприятия – лидеры отрасли в настоящее время производят качественную продукцию и конкурируют между собой, в основном, по цене. Но, говоря о качестве медных шин, стоит отметить, что примеси даже в очень незначительных количествах значительно снижают электропроводность меди.Поэтому браку здесь не место.

    При этом зарубежные и отечественные предприятия предлагают инновационные решения, позволяющие производить продукцию с четко заданными параметрами качества. Причем в особо ответственные моменты изготовление медных покрышек происходит собственными, порой оригинальными, решениями.

    Например, ОАО «Кузоцм» производит коллекторные ленты из сплава меди с серебром. Такой сплав превосходит медь по эксплуатационным характеристикам, и в отличие от меди сплав с кадмием экологически чистый.Завод также производит ряд электротехнических профилей ответственного назначения. В частности, это медные прямоугольные электрические профили, такие как полутвердые шины, цельнолитые шины с повышенной чистотой поверхности: шины с полным закруглением малых сторон профиля различной твердости и другие.

    Полутвердые шины выпускаются в соответствии с требованиями британских стандартов CS1432 по качеству поверхности и получению механических свойств, соответствующих полутвердому состоянию.Шины изготавливаются из прессованных заготовок для двух проходов волочения с промежуточным отжигом, а вытяжка поршней выполняется с пониженной степенью деформации по сравнению с традиционным производителем цельнолитых шин.

    Шины с повышенной чистотой поверхности, предназначенные для последующего электролитического покрытия серебром, обеспечивающие наибольшую электропроводность в месте контакта, что диктует особые требования к шероховатости их поверхности (RZ≤0,63 мкм по ГОСТ 2789-73).Требуемый Заказчиком показатель шероховатости достигается на цузвм целым комплексом технологических приемов – использование увеличенного общего количества компаундов при волочении, дополнительная подготовка поверхности протяжки перед тонким вытяжкой, соответствующей обработке заготовки. швеллер для особой формы составных и монолитных волков. Вышеуказанный гарантированный уровень шероховатости (RZ≤0,63 мкм) позволяет наносить покрытия заданной, однородной по всей толщине покрышки.Тем самым удается создавать контактные поверхности с низким переходным сопротивлением и высокой электропроводностью.

    Шины с полным закруглением малых сторон сечения, то есть с радиусом закругления, равным половине толщины шины, имеют определенные преимущества по сравнению с традиционными: повышена износостойкость изоляционного покрытия за счет отсутствия его изгибов в углах профиля достигается существенная экономия меди, улучшаются показатели распределения текущей нагрузки по сечению.шины.

    Через несколько месяцев отношения российских производителей электротехнической продукции и их зарубежных конкурентов должны выйти на новый этап. Это связано со вступлением в ВТО. С одной стороны, вступление в ВТО открывает для российских производителей внешние рынки другой стороны, вступление в ВТО означает обязательное снижение импортных экспортных пошлин, которые через 3-4 года должны снизиться почти в полтора раза. И основным конкурентом будет продукция.

    Н.Александров. Металлы и цены

    Металлы, такие как алюминий и медь, используются в электропроводке гораздо чаще, чем другие металлы, поскольку они являются очень хорошими и недорогими проводниками.

    Но какой именно материал (медь или алюминий) лучше по проводящим свойствам. В этой статье мы постараемся разобраться.

    Начнем сначала с физического описания этих материалов. Медь – это мягкий металлический металл с ярко-золотисто-коричневым оттенком. Алюминий – это серебряный металл, который легче и прочнее меди.

    Теперь поговорим о проводимости этих материалов. Эти два металла близки по шкале проводимости, и медь имеет более желательную характеристику. Электропроводность меди составляет около 0,6 МОм / см, а алюминия – около 0,4 МОм / см.

    А как насчет сопротивления проводника? Длина провода в один метр с поперечным сечением в один квадратный миллиметр имеет сопротивление 1,7 миллиона (0,0017 Ом), если он сделан из меди, и 2,5 миллиарда (0,0025 Ом), если это алюминиевый провод.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
