Агрегаты сварочные АДД- 4004МВУ1, АДД-4004МУ1

Опубликовано на Яндекс.Дзен

ОКП 34 4183

ПАСПОРТ

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Общие сведения

НАЗНАЧЕНИЕ

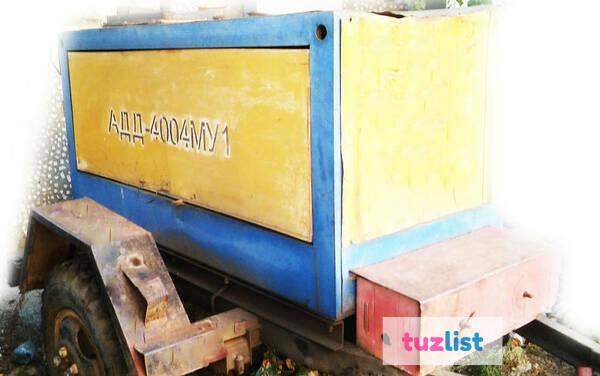

Агрегат сварочный АДД-4004МВУ1 (АДД-4004МУ1) предназначен для использования в качестве автономного источника питания одного поста при ручной дуговой сварке, резке и наплавке металла постоянным током. В своем составе агрегат АДД-4004МВУ1 имеет вспомогательный генератор переменного тока напряжением 230В, частотой 50 Гц для питания электроинструмента, освещения и других потребителей. Агрегат АДД-4004МУ1 в своем составе дополнительного генератора не имеет.

По заказу потребителя агрегаты комплектуются одноосным прицепом-шасси и термопеналом для сушки электродов.

Агрегат предназначен для работы на открытом воздухе в полевых условиях.

Агрегат не предназначен для эксплуатации в закрытых невентилируемых помещениях.

Номинальные параметры агрегата относятся к его работе на высоте не более 1000 м над уровнем моря при температуре окружающего воздуха от 40°С до минус 45°С и относительной влажности воздуха не более 75% при 15°С.

ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1 Сварочный генератор

2.1.1 Тип ГД-4006У2

2.1.2. Номинальный сварочный ток, А 400

2.1.3 Пределы регулирования сварочного тока, А 60 – 400

2.1.4 Напряжение холостого хода, В 80-90

2.1.5 Продолжительность нагрузки (ПН) при номинальном сварочном токе, % 60

2.2 Приводной двигатель

2.2.1 Тип дизеля Д-242

2.2.2 Мощность, кВт (л.с.) 45,6(62)

2.2.3 Число цилиндров 4

2.2.4 Частота вращения, об/мин 1800

2. 2.5 Система охлаждения – закрытого типа с принудительной циркуляцией охлаждающей жидкости.

2.3 Термопенал для сушки электродов

2.3.1 Напряжение питания, В 36-60

2.3.2 Потребляемая мощность, кВт, не более 0,2

2.3.3 Масса загружаемых электродов до 8 кг

2.3.4 Номинальная температура в рабочей камере термопенала, С° 130

2.4 Вспомогательный генератор электропитания

2.4.1 Тип вспомогательного генератора БВЕИ 525754.013

2.4.1 Номинальная мощность, кВА 4

2.4.2 Частота, Гц 50

2.4.3 Номинальное напряжение, В 230

2.4.4 Частота вращения, об/мин 3000

2.5 Данные агрегата без шасси:

2.5.1 Степень защиты IP22

2.5.2 Габариты, мм, не более 2150 х 1000 х 1580

2.5.3 Масса, кг, не более:

АДД-4004МУ1 1120

АДД-4004МВУ1 1200

Расшифровка символов таблички номинальных данных

Трёхфазный генератор с выпрямительным блоком и однофазный генератор переменного тока с приводом от двигателя внутреннего сгорания.

Трёхфазный генератор с выпрямительным блоком с приводом от двигателя внутреннего сгорания.

Внешняя характеристика трёхфазного генератора крутопадающая.

Ручная дуговая сварка покрытыми электродами

Уровни звука и эквивалентные уровни звука при работе агрегата в номинальном режиме не более 80дБА.

Предельно допустимая концентрация вредных веществ в воздухе на рабочем месте у агрегата сварочного соответствует ГН 2.2.5.686 – 98.

Агрегаты сварочные СЕРТИФИЦИРОВАНЫ на соответствие требованиям БЕЗОПАСНОСТИ и ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ: ГОСТ21671 и Нормы 8 – 95. Сертификат №РОСС. RU.0001.11ME55.B01057 со сроком действия по 28 ноября 2006 года, выданный Органом по сертификации промышленной продукции НП «Южно – Уральское техническое общество», находящееся по адресу: 456318, г. Миасс Челябинской области, пр. Октября, 66.

Комплект поставки

1. Агрегат сварочный АДД -4004МВУ1 (АДД -4004МУ1) в сборе, шт	1
2. Комплект ЗИП сварочного генератора ГД-4006У2, шт	1
3. Комплект ЗИП двигателя, шт	1
4. Паспорт агрегатасварочного, экз	1
5. Паспорт генератора сварочного ГД-4006У2, экз	1
6. Паспорт двигателя, экз	1
7. Техническое описание и инструкция по эксплуатации двигателя, экз	1
8. Провод для аккумулятора + + +, шт	1
9. Провод для аккумулятора + + +, шт	1
10. Лампа А12-21-3 ГОСТ 20231.1, шт	1
11. Светильник ПЛ-64В 2-4м ТУ 16 635.331	1
12. Шасси одноосное (по заказу), шт	1
Дополнительно дляагрегата АДД-4004МВУ1:
13. Паспорт вспомогательного генератора), экз	1
14. Паспорт устройства защитного отключения, экз	1

4. ОСНОВЫ БЕЗОПАСНОЙ РАБОТЫ

Организация рабочих мест и проведение сварочных работ должны соответствовать «Санитарным правилам при сварке, наплавке и резке металлов» СП № 1009-73, ГОСТ 12.3.003 – 86 «ССБТ Работы электросварочные. Требования безопасности».

1 .Уровни напряженности электрического поля частотой 50 Гц и периодического магнитного поля на рабочем месте у агрегата сварочного соответствуют санитарно-эпидемиологическим правилам и нормативам СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях».

2. Корректированный уровень общей вибрации соответствует требованиям санитарных норм СП 2. 2.4/2.1.8.566-96 «Производственная вибрация, вибрация в помещениях жилых и общественных зданий»

3. Уровень ультрафиолетового излучения (диапазон УФ-В + УФ-С) соответствует санитарным нормам № 4557-88 «Ультрафиолетовое излучение в производственных условиях»

4. Уровень шумовых характеристик агрегата сварочного соответствует требованиям санитарных норм № 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки».

В эксплуатационной документации должны быть приведены указания об организации рабочих мест и проведении сварочных работ в соответствии с СП при сварке, наплавке и резке металлов № 1009-73, ГОСТ 12.3.003-86 «ССБТ Работы электросварочные Требования безопасности»

Дополнительно для прицепов специальных тракторных:

5. Подъём и перемещение разовое тяжести соответствует требованиям руководства Р 2.2.755-99 Гигиенические критерии оценки и классификация условий труда по показателям вредности и опасности факторов производственной среды, тяжести и напряженности трудового процесса».

Не допускается выполнение работ со сцепным устройством прицепа одной женщиной.

К эксплуатации агрегатов допускается аттестованный персонал, прошедший обучение и проверку знаний по электробезопасности и правил техники безопасности, обученный работать с электроустановками и знающий устройство сварочных агрегатов.

4.1 Основные правила электробезопасности для агрегата АДЦ-4004МВУ1

4.1.1 После запуска агрегата и выхода на номинальный режим по напряжению 220 В следует проверить исправность прибора контроля изоляции. Проверку производить без подключения электроприборов к розеткам и при отключенном выходном выключателе ВГ.

4.1.2 При исправной изоляции цепей внутри агрегата, омметр прибора должен показывать значение сопротивления не ниже 100 кОм. Прибор исправен, если при нажатии кнопки «Контроль изоляции» стрелка находится в красной зоне шкалы (значение сопротивления около 10 кОм).

ЗАПРЕЩАЕТСЯ работа с неисправным прибором контроля изоляции!

4. 1.3 Подключаемые к ВГ электроприборы должны иметь шнуры питания с защитным проводником, соединенным с заземляющим контактом розетки. Защитный проводник должен быть надежно присоединён к открытым проводящим частям (корпусам) электроприбора.

Для всех агрегатов:

4.1.6 ЗАПРЕЩАЕТСЯ открывать кожухи распределительных устройств у работающего агрегата;

4.1.7 При смене электрода напряжение холостого хода на электрододержателе может достигать 100 В. В этих условиях необходимо соблюдать меры предосторожности, исключающие возможность соприкосновения тела сварщика с токоведущими частями электрической цепи;

4.1.8 В случае аварийного повышения скорости вращения двигателя напряжение на зажимах сварочного генератора может быть выше 100 В. В этом случае следует немедленно остановить двигатель.

4.2 Основные правила противопожарной безопасности:

4.2.1 Заправлять агрегат топливом только при неработающем двигателе. После заправки вытереть места, на которые попало топливо.5

4.2.2 Следить за тем, чтобы не было течи топлива из бака и топливопроводов. При обнаружении течи немедленно устранить ее.

4.2.3 Для проверки уровня топлива в баке пользоваться мерной линейкой.

Ни в коем случае не подносить к баку огонь для освещения.

4.2.4 Курение вблизи агрегата не допускается.

4.2.5 В случае возникновения пожара при отсутствии углекислотного огнетушителя необходимо использовать подручные средства тушения (забросать очаг пожара песком, землей, накрыть брезентом и т.п.).

4.2.6 Категорически запрещается заливать горящее топливо водой.

4.2.7 Запрещается производить сварочные работы на расстоянии ближе 15м от агрегата.

4.3 Прочие меры безопасности:

4.3.1 Для предохранения глаз от вредного действия лучей, излучаемых сварочной дугой сварщик должен пользоваться защитным щитком, снабженным специальным светофильтром.

4.3.2 При работе в общем помещении или на открытой площадке совместно с другими работниками рабочее место сварщика должно быть изолировано не сгораемыми ширмами, щитами и окружающие должны быть предупреждены о вредном влиянии лучей от сварочной дуги на зрение.

4.3.3 Для предохранения тела и рук сварщика от ожогов лучами от сварочной дуги и брызгами расплавленного металла необходимо пользоваться специальной одеждой и рукавицами.

4.3.4 При зачистке швов для защиты глаз от осколков шлака необходимо пользоваться защитными очками с простыми стеклами.

4.3.5 При выемке электродов из термопенала после просушки необходимо помнить, что температура электродов может достигать 130°С и принять соответствующие меры безопасности.

5. ОСНОВНЫЕ СОСТАВНЫЕ ЧАСТИ АГРЕГАТА

Основой агрегата является блок, образованный жестким фланцевым соединением приводного двигателя и сварочного генератора ГД-4006У2. Этот блок прикреплен к раме через резиновые амортизаторы.

На капоте закреплены топливный бак, пульт управления вспомогательным генератором, фильтр очистки воздуха.

Вращающий момент от приводного двигателя передается к сварочному генератору посредством пальцевой муфты состоящей из двух полумуфт. Полумуфта двигателя укреплена на маховике и имеет четыре эластичных гнезда, в которых входят пальцы-пластины полумуфты генератора. Полумуфта установлена на валу сварочного генератора посредством шпоночного соединения.

Вращающий момент от приводного двигателя к вспомогательному генератору передается посредством ременной передачи. Для этого используются два ремня А-1320 ГОСТ 1284.1-89.

5.1 Пульт управления двигателем

На панели пульта установлены приборы контроля давления и температуры масла двигателя, амперметр контроля зарядного тока. Питание приборов включается тумблером S1 “Приборы”. Схема электрическая принципиальная управления двигателем приведена на рис. 1 Агрегаты сварочные АДД- 4004МВУ1, АДД-4004МУ1_Д242.

Свеча накаливания, подогревающая воздух во впускном коллекторе двигателя, включается поворотом ключа выключателя S2 до первого положения “Свеча”. Свечение спирали в окне «Контроль накала» показывает, что свеча достаточно разогрета и можно поворачивать ключ во второе положение «Пуск» для включения стартера.

Лампа HL1 “Разряд батареи ” сигнализирует о том, что не работает зарядный генератор. При работающем двигателе горящая лампа может означать и обрыв ремня привода вентилятора охлаждения.

На панели имеется розетка на 12 В для подключения переносной лампы.

В целях надёжного возбуждения, в сварочный генератор заведено питание напряжением 12В постоянного тока от бортовой сети агрегата. Во избежание разряда аккумулятора рекомендуется сразу после остановки двигателя выключить тумблер S1″ Приборы”.

5.2 Капот

Капот представляет из себя жесткую цельную сварную конструкцию в форме коробки без дна, к которой крепятся шторы и топливный бак. Капот надет на агрегат сверху и прикреплен к раме шестью болтами Ml2 (4 в углах плюс 2 посредине полоза).

Капот сделан съемным для удобства обслуживания двигателя и генераторов. Для снятия капота отсоединить топливопровод от топливного бака, открутить крепежные болты пульта вспомогательного генератора и болты крепления капота к раме и отсоединить провод заземления капота и топливного бака.

Поднимать капот согласно схеме строповки (см. рис. 2 Агрегаты сварочные АДД- 4004МВУ1, АДД-4004МУ1_Д242).

5.3 Термопенал

Предназначен для поддержания электродов в сухом состоянии. Схема подключения термопенала к сварочному генератору приведена на рис. 3. Остальное – в паспорте на термопенал.

5.4 Установка аккумуляторной батареи

Аккумуляторная батарея агрегата 6СТ-190 находится в сухозаряженном состоянии (без электролита).

Батарея установлена на раму со стороны стартера и притягивается к раме уголком через шпильки-крючки.

Соединение ” + ” аккумуляторной батареи со стартером, а ” – ” аккумуляторной батареи с корпусом (наконечник провода закрепить болтом, крепящим переходный щит генератора сварочного к двигателю) производить проводами из комплекта поставки.

6. ЗАПУСК АГРЕГАТА В РАБОТУ

Перед запуском в работу агрегата АДД-4004МВУ1 следует провести следующие работы:

Запуск агрегатов в работу проводить в следующем порядке:

6.1. Залить электролит в аккумуляторную батарею и подготовить к эксплуатации.

6.2. Подготовить двигатель к работе согласно инструкции по эксплуатации двигателя.

6.3. Открыть краник на баке и убедиться в поступлении топлива к фильтру и отсутствии воздуха в топливной системе.

6.4. Установить рукоятку подачи топлива в положение наибольшей подачи топлива (по часовой стрелке), рис.4

6.5. Включить тумблер S1 «Приборы» на пульте управления двигателем. При этом загорится сигнальная лампа и стронутся стрелки приборов.

6.6. Повернуть ключ выключателя S2 до первого положения «Свеча».

6.7. Поворотом ключа выключателя S2 во второе положение «Пуск» включается стартер и открывается клапан подачи топлива электрофакельного подогревателя.

6.11 После пуска двигателя отпустите ключ. Он сам вернется в исходное положение. Если двигатель после 3 -4-х попыток с минутными перерывами не запустился, то последующую попытку пуска можно повторить только через 2,5-3 мин. во избежание выхода из строя аккумуляторной батареи.

После пуска двигателя необходимо:

Прослушать работу агрегата (двигатель должен работать равномерно, без стуков и посторонних шумов).

В случае затруднительного пуска двигателя, особенно в холодное время года, необходимо залить в бачок электрофакельного подогревателя легковоспламеняющейся смеси и повторить пуск. Особенности эксплуатации и обслуживание дизеля, а также перечень необходимых операций при возможных отказах двигателя изложен в документе «Дизели Д-243 – Д-245 и их модификации. Инструкция по эксплуатации».

В паспорте на генератор сварочный приводится перечень необходимых операций при работе со сварочным генератором.

7. ОСТАНОВКА ДВИГАТЕЛЯ

Для остановки необходимо дать двигателю поработать вхолостую на минимальных оборотах 3-4мин. и только после этого глушить его, предварительно выключив подачу топлива, поворотом рычага-стоп (против часовой стрелки) в крайнее положение (рис. 4. Агрегаты сварочные АДД- 4004МВУ1, АДД-4004МУ1_Д242) и удерживать его в этом положении до полной остановки двигателя, после чего необходимо вернуть рычаг в исходное положение.

8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

ЗАО «Уралтермосвар», как предприятие-изготовитель агрегатов сварочных АДД-4004МВУ1 (АДЦ-4004МУ1) гарантирует его соответствие требованиям технической документации при соблюдении потребителем правил эксплуатации, изложенных в настоящем руководстве. Гарантийный срок – 12 месяцев со дня отгрузки с предприятия-изготовителя.

Гарантия предполагает бесплатный ремонт в течение гарантийного срока или замену агрегата на новый в случае невозможности ремонта.

Гарантийное обслуживание осуществляется только после заключения специалиста ЗАО «Уралтермосвар» о наличии неисправности по вине предприятия-изготовителя. В случае неисправности, произошедшей по вине покупателя ремонт осуществляется за его счет.

Гарантия прекращается при наличии механических повреждений, вызванных неосторожным обращением с агрегатом, самостоятельного изменения электрической схемы и внутренних коммуникаций, неисправности, возникшей из-за нарушений правил эксплуатации агрегата и попадания внутрь посторонних предметов.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Агрегат АДД-4004М_У1, исполнение 3, заводской №

№ двигателя.

№ генератора ГД-4006_

№ вспомогательного генератора

соответствует технической документации и признан годным к эксплуатации.

Дата приемо-сдаточных испытаний

Ответственный за приемку

Изготовитель: ЗАО “Уралтермосвар”, г. Екатеринбург

Опубликовано на Яндекс.Дзен

Инструкция по устройству и эксплуатации передвижных сварочных агрегатов АДД-4004 МВУ 1 и их модификаций

Управление по подготовке и сдаче нефти и газа

И Н С Т Р У К Ц И Я

по устройству и эксплуатации передвижных сварочных агрегатов

АДД-4004 МВУ 1 и их модификаций.

(обозначение)

г. Муравленко

2007г.

УТВЕРЖДАЮ:

Главный инженер УПСНиГ

_______________В.А.Петров

«___»_______________200 г.

И Н С Т Р У К Ц И Я

по устройству и эксплуатации передвижных сварочных агрегатов

АДД-4004 МВУ 1 и их модификаций.

(обозначение)

г. Муравленко.

2007г.

1. НАЗНАЧЕНИЕ.

1.1. Передвижные сварочные агрегаты сварочные АДД-4004 МВУ1, и их модификации (в дальнейшем именуемый – “агрегат”), предназначены для использования в качестве автономного источника питания одного поста ручной дуговой сварке, резке и наплавке металла постоянным током.

1.2. Агрегат предназначен для работы на открытом воздухе в полевых условиях. Агрегат не предназначен для эксплуатации в закрытых невентилируемых помещениях.

1.3. Номинальные параметры агрегата относятся к его работе на высоте не более 1000 метров над уровнем моря при температуре окружающего воздуха от “+” 40⁰С до “-” 45⁰С и относительной влажности воздуха не более 75% при “+” 15⁰С.

2. ОСНОВНЫЕ СОСТАВНЫЕ ЧАСТИ АГРЕГАТА.

2.1. ОБЩИЕ.

2.1.1. Основой агрегата является блок, образованный жёстким фланцевым соединением приводного двигателя и сварочного генератора (ГД). Этот блок прикреплён к раме через резиновые амортизаторы. К раме кроме этого крепятся капот, пульт управления двигателем и вспомогательный генератор (при наличии).

2.1.2. На капоте закреплены топливный бак, пульт управления вспомогательным генератором, фильтр очистки воздуха.

2.1.3. На двигателе закреплён глушитель или печь для сушки электродов (при наличии), которая одновременно является и глушителем.

2.1.4. Вращающий момент от приводного двигателя передаётся к сварочному генератору посредством пальцевой муфты состоящей из двух полумуфт. Полумуфта двигателя укреплена на маховике и имеет четыре эластичных гнезда в которых установлены пальцы – пластины полумуфты генератора, закреплённой на его валу.

2.1.5. Вращающий момент от приводного двигателя к вспомогательному генератору передаётся посредством ременной передачи. Для этого используется 2 ремня А-1250 ГОСТ 1284. 1-89.

2.2. ПУЛЬТ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ.

2.2.1. На панели пульта установлены приборы контроля давления и температуры масла двигателя, амперметр контроля зарядного тока. Питание приборов включается тумблером S1 “Приборы”.

2.2.2. Свеча накаливания, подогревающая воздух во впускном коллекторе двигателя, включается поворотом ключа выключателя S2 до первого положения “Свеча”. Свечение спирали в окне “Контроль накала” показывает, что свеча достаточно разогрета и можно поворачивать ключ во второе положение “Пуск” для включения стартера.

2.2.3. Лампа HL1 “Разряд батареи” сигнализирует о том, что не работает зарядный генератор. При работающем двигателе горящая ламп может означать и обрыв ремня привода вентилятора охлаждения.

2.2.4. На панели имеется розетка на 12В для подключения переносной лампой.

2.2.5. В целях надёжного возбуждения, в сварочный генератор заведено питание напряжением 12В постоянного тока от бортовой сети агрегата. Во избежании разряда аккумулятора рекомендуется сразу после остановки двигателя выключить тумблер S1 ” Приборы”.

2.3. КАПОТ.

2.3.1. Капот представляет из себя жёсткую цельную сварную конструкцию в форме коробки без дна, к которой крепятся шторы и топливный бак. Капот надет на агрегат сверху и прикреплён к раме шестью болтами М12 (4 в углах, плюс 2 посередине полоза).

2.3.2. Капот сделан съёмным для удобства обслуживания двигателя и генераторов.

2.3.3. Для снятия капота отсоединить топливопровод от топливного бака, открутить крепёжные болты пульта вспомогательного генератора и болты крепления капота к раме и отсоединить провод заземления капота и топливного бака.

2.3.4. Поднимать капот согласно схемы строповки (см. рис. в паспорте). Масса капота со шторами и с баком без топлива – 180 кг.

2.4. СУШИЛЬНАЯ ПЕЧЬ (при наличии).

pagetable.com — Требуется сборка

В этой статье объясняется установка и рабочий процесс для оцифровки аналогового видео (например, VHS, Beta, Video 2000, LaserDisc, …) с использованием компьютера Mac и цифровой видеокамеры — в высоком качестве и с неповрежденной чересстрочной разверткой; оптимизирован для архива. Мы будем использовать цифровую видеокамеру старой школы (они дешевы!), чтобы преобразовать аналоговый сигнал в высококачественный цифровой поток «DV», а затем записать поток DV на Mac с использованием соединения FireWire. читать дальше

Рубрики Археология, Цифровое видео4 Комментарии

Многие предварительно записанные мини-диски редки и дороги. Особо редким случаем является промо-копия «Dangerous» Майкла Джексона, которую мы рассмотрим в этой статье. читать дальше

Рубрики Археология, Teardown8 Комментарии

01.08.2022 27.06.2022 by Michael Steil

Commodore 1600, также известный как «VICMODEM», является самым первым модемом Commodore (1982): он поддерживает дуплексные соединения со скоростью 300 бод и подключается к разъему телефонной трубки существующего телефона, а не к телефонной линии. Это позволило снизить цену, но потребовало от пользователя набирать номер вручную по телефону. читать дальше

Рубрики Археология, C64, Коммодор, Литература, Модем, VIC-205

Лазерный принтер HP LaserJet III 1990 года по умолчанию использовал «язык управления принтером» PCL 5, но его можно было обновить с помощью картриджа «HP PostScript Cartridge Plus», который содержал 2 МБ ПЗУ с растеризатором Adobe PostScript Level 2. Давайте посмотрим на содержимое ПЗУ и некоторые из его скрытых драгоценных камней. читать дальше

Рубрики Археология, PostScript6 Комментарии

20.03.2022 by Michael Steil

Только что выпущена CCGMS Future 0.2. Он добавляет поддержку 80 столбцов, настоящую кодировку ASCII (в режиме 80c) и исправления ошибок. читать дальше

Рубрики 6502, C64, Commodore, GitHub2 Комментарии

2022-03-15 от Michael Steil

Протокол передачи файлов Punter («Новый Punter»/«Punter C1») является альтернативой семейству протоколов XMODEM, которое было и остается очень популярным на BBS для компьютеров Commodore. Он известен плохой документацией. Давайте это исправим. читать дальше

Рубрики 6502, Археология, C64, Commodore2 Комментарии

08.03.2022 07.03.2022 Майкл Стайл

Пользовательский порт Commodore 64 предоставляет последовательный порт RS-232 уровня TTL, поддерживающий скорость до 1200 бод ¹ . В 1997 году Даниэль Даллманн придумал очень сложный трюк, который позволял отправлять и получать данные со скоростью 9600 бод ², используя немного другую проводку и специальный драйвер. Эта проводка «UP9600» стала стандартом де-факто для всех современных аксессуаров, таких как WiFi-модемы C64. Давайте посмотрим, как UP9600 работ. читать дальше

Рубрики C64, Commodore, Хаки, Аппаратное обеспечение, Хитрости5 Комментарии

27.06.2020 05. 03.2022 от Michael Steil

Commodore 1670, также известный как «Modem/1200», является первым Hayes-совместимым модемом Commodore: он подключается непосредственно к телефонной линии и поддерживает импульсный и тональный набор для дуплексных соединений со скоростью 1200 и 300 бод. Было две ревизии, оригинальная 1670 и «новая» 1670, она же CR-1670. (Устройство в этой статье является более поздней версией.) читать далее

Категории Археология, C64, Коммодор, Литература, Модем2 Комментарии

27.06.2022 02.03.2022 от Michael Steil

Commodore 1660, также известный как «Modem/300», является первым полнофункциональным модемом Commodore: он подключается непосредственно к телефонной линии и поддерживает импульсный и тональный набор для дуплексных соединений со скоростью 300 бод. читать дальше

Рубрики Археология, C64, Commodore, Литература, Модем3 Комментарии

25. 02.2020 25.02.2022 от Майкла Стайла

Терминальная программа CCGMS для Commodore 64 снова поддерживается, и есть новая версия: CCGMS Future 0.1 с исправлениями ошибок и новыми функциями. читать дальше

Категории 6502, C64, Commodore, GitHub2 Комментарии

2022-02-02 от Michael Steil

В этой статье объясняется, как преобразовать «Competition Pro Extra USB» (который вы все еще можете купить новым) для работы с C64, Amiga или Atari. Для переделки нужен удлинитель джойстика вот такой: читать далее

Рубрики Commodore, HardwareОставить комментарий

Я обновил инструкции к USB Competition Pro до DB9, чтобы вы могли использовать его с C64, Amiga и т. д. Теперь они включают новые распиновки «V3» и «V04T» и были обновлены с использованием удлинительного кабеля джойстика.

Рубрики Commodore, HardwareОставить комментарий

Это видеозапись «The Ultimate Commodore 1541 Disk Drive Talk» на VCF West 2021. Как всегда, если вы считаете, что это слишком быстро, попробуйте посмотреть на скорости 0,75x! читать дальше

Рубрики 6502, Археология, C64, Commodore, Дискеты, Презентация12 комментариев

06.08.2021 от Michael Steil

14.06.2021 13.06.2021 от Michael Steil

Эта статья из серии статей об ассемблере, которые Commodore использовала для разработки ПЗУ своих 8-битных компьютеров, охватывает 1989 «Commodore 6502 Assembler» (6502ASM), кросс-ассемблер, написанный на C, работающий на VAX и ПК. читать дальше

Рубрики 6502, CommodoreОставить комментарий

В этой серии статей об ассемблере, которые Commodore использовала для разработки ПЗУ своих 8-битных компьютеров, рассматривается ассемблер HCD65 1987 года, который работал на C128. читать дальше

Рубрики 6502, Commodore1 Комментарий

2021-06-13 29. 05.2021 от Michael Steil

В этой серии статей об ассемблере, которые Commodore использовала для разработки ПЗУ своих 8-битных компьютеров, рассматривается кросс-ассемблер «Boston Systems Office» (BSO) 1984 года, работающий на VAX/VMS. читать дальше

Категории 6502, Commodore2 Комментарии

13.06.2021 22.05.2021 от Michael Steil

Эта статья из серии статей об ассемблере, которые Commodore использовала для разработки ПЗУ своих 8-битных компьютеров, охватывает 1976 «Резидентный ассемблер MOS», который работал на различных компьютерах на базе 6502. читать дальше

Категории 6502, Commodore1 Комментарий

13.06.2021 15.05.2021 от Michael Steil

В этой серии статей об ассемблере, которые Commodore использовала для разработки ПЗУ своих 8-битных компьютеров, рассказывается о кросс-ассемблере MOS 1975 года, который был доступен для различных мэйнфреймов той эпохи. читать дальше

Категории 6502, Commodore7 Комментарии

13.06.2021 09.05.2021 от Michael Steil

Commodore использовала 5 различных ассемблеров, большинство из которых были собственными инструментами, для создания ПЗУ для своих компьютеров, таких как PET, C64 и C128. Тем не менее, все исходные файлы Commodore с 1975 по 1990 год имеют общий формат и используют одни и те же директивы сборки. В этой серии статей описывается каждый из этих ассемблеров. читать дальше

Рубрики 6502, CommodoreОставить комментарий

Intel 4004 — проект к 50-летию

Наша миссия — сделать информатику и цифровую электронику доступными для студентов, любителей и любопытной публики во всем мире. Наш первый интерактив выставка была заказана музеем Intel в 2005 году.

Вопросы? Свяжитесь с нами по телефону

Это изображение (ниже) было сделано из новых данных маски , проверенных Лайошем Кинтли с использованием схем Фреда Хюттига и сканов Intel.

(Примечание: отсутствуют переходные отверстия и неэлектрические детали.)
Нажмите на изображение, чтобы изучить a NEW Увеличенная (масштабируемая) версия иллюстрации 4004: (Панорамирование/масштабирование хорошо работает на iPad или Microsoft Surface)

(Кредиты на реставрацию изображения маски: Ротоскопирование Тим МакНерни, Верификация Лайош Кинтли, Моделирование Барри и Брайан Сильверман, Схематическое изображение Фред Хюттиг, Фотомикроскопия Кристофер Тарновски)

Ознакомьтесь с симулятором калькулятора печати Busicom 141-PF Чена Стинвордена, реализованным в WebAssembly.

Обратите внимание: 141-PF был старинной арифмометром, поэтому вы увидите цифры, которые вы набрали на «бумаге»

, только после того, как вы нажмете кнопку оператора, например «плюс». Например: Чтобы сложить 18 и 42, введите 1 8 + 4 2 + = (Второй + очень важен!) Вы можете прочитать оригинальную (клон Busicom) инструкцию по эксплуатации в интернет-архиве.
Федерико Фаггин опубликовал свои мемуары на итальянском и английском языках (февраль 2021 г.)
Автобиография отмеченного наградами пионера полупроводниковых технологий, разработчика 4004, 8008, 8080, Z80 и т. д., впервые опубликованная на итальянском языке ( как
Silicio ), теперь на английском языке Silicon: From The Invention of the Microprocessor to the New Science of Consciousness
В прошлом году похвала досталась Erturk Kocalar (ноябрь 2020 г.)
…за его серию образовательные (и с открытым исходным кодом) Arduino-совместимые наборы «Retroshield», которые позволяют вам играть с настоящими старинными микропроцессорами, не выходя из вашего ноутбука. Недавно он выпустил свой самый амбициозный шилд — как вы уже догадались — предварительно собранный 4004 Retroshield с разъемом ZIF, в комплекте с регуляторами уровня напряжения, поэтому PMOS 4004 на 15 вольт может взаимодействовать с CMOS 5 вольт Arduino. Мне особенно нравится техническое резюме калькулятора Erturk Busicom, которое включает в себя хорошее объяснение того, как работает барабанный принтер Shinshu Seiki.
Хотите познакомиться с сообществом опытных инженеров-полупроводников, которых мы вдохновили? Посетите проект Visual 6502 и лабораторию Evil Mad Scientist Laboratories
Хотите узнать больше о “F.F.” подпись в углу чипа? Прочтите точку зрения Федерико Фаггина, дизайнера кремния 4004.
Genesis
В 2004 году меня заинтересовал новый вид упаковки для логических вентилей SSI (Small Scale Integration) — DSBGA (решетка с шариками размера кристалла). Я годами ждал, чтобы увидеть чипсы без упаковки, и это было самое близкое, что я когда-либо видел. «Корпус» DSBGA — это не что иное, как «голый кристалл» с сеткой шариков припоя, приваренных к контактным площадкам, так что его можно перевернуть вверх дном и припаять к печатной плате, как любое другое устройство для поверхностного монтажа. Но что меня больше всего воодушевило, так это то, что теперь доступно целое семейство логических элементов с одним вентилем в каждом пакете. Теперь печатная плата может быть разложена так же, как схема или. .. как микросхема СБИС со “стандартной ячейкой”! И конечный результат, не будучи микроскопическим, будет легко увидеть и лучше оценить любому.
Зная, что роботизированные машины “сбор-и-место” теперь стали стандартным способом сборки электроники и сделали всю идею практичной в производстве, я начал думать. Что я мог создать из этой «ретро» технологии с одним затвором на кристалл? Какой-то микропроцессор казался естественным. Но современные микропроцессоры имеют миллионы транзисторов, поэтому я знал, что мне придется сделать проект очень скромным, например, ограничить путь данных 4-битами. Это означало, что я должен был спроектировать свой собственный или… вернуться в историю и построить копию коммерческого микропроцессора. Кроме того, воспроизведение коммерческого микропроцессора вместо того, чтобы заново изобретать свой собственный, позволило бы мне использовать существующее программное обеспечение и существующие руководства, спецификации, мудрость веков и т. д.
Первым микропроцессором, пришедшим на ум, был Intel 4004. Он был не так известен, как 8080 и его 8-битное потомство, но мой покойный отчим Джо Робб работал в Intel в начале 1970-х, и Я до сих пор помню, как принес домой какие-то паспорта MCS-4. MCS-4 (Microcomputer Set 4) было названием, которое Intel дала семейству микросхем 4004 для его коммерческого внедрения в ноябре 1971 года.
В поисках схемы
Итак, это было решено, но как получить схемы? Джо, как я его называл, также привез домой другие новинки от Intel, в том числе чип C3102 в индивидуальной упаковке — несомненно, инженерный образец. Десятилетия спустя, в 2000 году, мне стало так любопытно узнать об этой исторической реликвии, которая была у меня в распоряжении, что я написал письмо в архивы Intel и, к моему большому удивлению, через несколько недель получил по почте большой конверт с данными. лист и другую историческую информацию о первых днях Intel.
Во время этих исследований я также узнал, что Архив Intel и Музей Intel каким-то образом связаны. Это помогло мне превратить идею в план: я написал Трейси Мазур, куратору музея Intel, и Рэйчел Стюарт, корпоративному архивариусу Intel, с предложением: если вы дадите мне доступ к внутренней инженерной документации 4004, я построю вам гигантская действующая копия 4004, подходящая для музейной выставки.
Примерно в то же время я начал искать старое программное обеспечение для работы на гигантской реплике 4004. Я написал Федерико Фаггину и Марсиану «Теду» Хоффу, двум из четырех соавторов 4004 (мне так и не удалось связаться с другими изобретателями, Масатоши Шима из Busicom или Стэном Мазором из Intel). И Фаггин, и Хофф ответили, Фаггин предложил общий совет, а Хофф — программное обеспечение для дизайна видеоигры на основе 4004, которое Intel предложила потенциальному клиенту.
В то время у меня не было оптимизма по поводу получения доступа к схемам или изображениям масок, которые использовались для создания оригинальных пластин 4004, и поэтому я начал разрабатывать «План Б». Я даже начал задаваться вопросом, можно ли найти какие-либо схемы, прочитав интервью, в которых говорилось, что полная логическая схема никогда не была нарисована для 4004. Посоветовавшись с Федерико Фаггином и Томом Найтом из Массачусетского технологического института, я мысленно подготовился к обратному проектированию. 4004 «старомодным способом», фотографируя металлический слой через микроскоп, а затем вытравливая этот верхний слой, чтобы открыть слой поликремния, фотографируя его и используя увеличенные микрофотографии, чтобы тщательно расшифровать каждый транзистор и каждый провод.
Несколько недель спустя я получил известие от Трейси Мазур, что юридический отдел Intel предоставит нам доступ к 4004 инженерным документам, а Рэйчел Стюарт поделилась обнадеживающими новостями о своих исследованиях.
В конце июля 2005 года я полетел в Калифорнию, чтобы встретиться с Федерико Фаггином и Рэйчел Стюарт в архивах Intel. Визит был удивительно кратким и почти полностью увенчался успехом. Фаггин взял три больших инженерных чертежа на пергаменте, полупрозрачной пластиковой пленке, развернул их один за другим и через 30 секунд заявил: «Да. Это все». Рэйчел и я посмотрели друг на друга одобрительно, а Фаггин добавил: «Видите сюда? Чертежи нарисованы так же, как макет микросхемы».

Связь с калькулятором
Незадолго до моей поездки в Силиконовую долину Федерико сообщил мне о существовании инженерного прототипа калькулятора Busicom 141-PF, который он подарил Музею компьютерной истории в Маунтин-Вью, Калифорния. Помимо того факта, что известно, что до сих пор существует менее дюжины серийных 141-PF, значение этого конкретного реликта заключалось в том, что он имел ПЗУ с сокетами. Это могло бы позволить нам восстановить исходное программное обеспечение калькулятора, если бы мы могли создать считыватель ПЗУ пользовательского режима для необычных ПЗУ 4001, совместимых с семейством 4004. Федерико смог порыться в своем доме и одолжить мне несколько тестовых ПЗУ, которые я мог использовать для разработки моего ROM Reader.
Обратный инжиниринг схем
Вернувшись домой, я отправил схемы Брайану и Барри Сильверманам, которые сразу же начали детально выяснять, как работает 4004. Чтобы помочь в своих поисках понимания, они ввели схемы с помощью Dia, редактора диаграмм с открытым исходным кодом, похожего на Microsoft Visio, написали несколько сценариев для преобразования схем Dia в моделируемый список соединений и создали транзистор с нулевой задержкой распространения. симулятор уровня. Конечным результатом стала прекрасно анимированная симуляция процессора 4004, выполняющего очень короткую тестовую программу с тактовой частотой, возможно, 4–10 Гц.0007

Тем временем я продолжал разрабатывать программу для чтения ПЗУ, периодически посылая Брайану и Барри свои результаты, чтобы проверить, дают ли извлекаемые мной двоичные данные действительный код 4004. После некоторой борьбы с необычными уровнями напряжения, используемыми ПЗУ 4001, нам удалось извлечь значительную часть программного обеспечения Busicom из ПЗУ, которые Фаггин нашел в своем подвале. Плохая новость заключалась в том, что в трех из четырех ПЗУ калькулятора были большие строки нулей. Придется искать другой источник.
Цифровая археологическая экспедиция
В День Благодарения 2005 года Фред Хюттиг планировал увидеть своего брата в Калифорнии. Я договорился с Дагом Спайсером, чтобы Фред посетил Музей компьютерной истории, чтобы извлечь цифровое содержимое их калькулятора Busicom 141-PF. Фред принес с собой мой ROM Reader 4001, и Селлам Исмаил осторожно удалил ПЗУ, в том числе, к нашему большому удовольствию, редкий 5-й ПЗУ, содержащий функцию извлечения квадратного корня. Затем он поместил каждый 4001 в устройство чтения ПЗУ, чтобы Фред мог загрузить его на свой ноутбук. Фред также проследил жгут проводов до клавиатуры калькулятора. Миссия выполнена с небольшими жертвами, сломана булавка на одном из дисков.
После того, как Фред вернулся в Бостон, я немедленно отправил содержимое ПЗУ Брайану и Барри, которые использовали электрическую схему Фреда вместе с фотографиями печатных плат, которые я получил от Кристиана Бассова, немецкого коллекционера микросхем. В течение месяца они создали симулятор 4004 на уровне инструкций, а также смоделировали аппаратное обеспечение Busicom, а к январю 2006 года у них была полностью рабочая симуляция печатного калькулятора Busicom 141-PF.
Verilog имитация 4004
Параллельно Фред работал над своей собственной схемой, используя коммерческий пакет САПР, и был на пути к автоматическому получению функциональной модели Verilog 4004 для проверки правильности схем. К весне 2006 года симулятор Фреда правильно выполнял львиную долю оригинального диагностического ПЗУ 4004, которое Фаггин разрешил мне сохранить.
Финансирование и дизайн экспоната
Примерно в то же время было утверждено финансирование проекта от Музея Intel, и началась серьезная работа по проектированию физического экспоната. Intel привлекла свое маркетинговое агентство для разработки общего вида выставки. Всего через несколько месяцев закулисной дизайнерской работы и еженедельных телефонных конференций талантливая команда дизайнеров превратила мои наброски на обратной стороне конверта в привлекательный экспонат, достойный музея. Я тесно сотрудничал с копирайтером и музеем Intel, чтобы составить текст выставки, чтобы объяснить исторический контекст, функции 4004 и программное обеспечение калькулятора.
Позволить посетителям «заглянуть под капот»
Одной из моих главных целей музейной выставки было дать возможность посетителям музея получить представление о «механизме под капотом», внутреннем устройстве 4004 и калькулятора Busicom. С этой целью я создал большую анимированную блок-схему, которая показывает путь, который микропроцессор проходит через программное обеспечение калькулятора, когда вы нажимаете кнопку на клавиатуре. Чтобы показать вычисления в процессе, другой дисплей показывает внутренние регистры калькулятора.
Детали экспоната и конструкция
После того, как проектирование было завершено, Intel привлекла фирму по изготовлению экспоната для детализации дизайна и изготовления нетехнологических частей экспоната. Вместе мы создали реалистичную масштабную модель корпуса чипа и соединительных проводов, соединяющих чипы с «внешним миром».
Из хранилищ в мир
Одновременно со строительством выставки я начал закулисные разговоры с Трейси, чтобы узнать, сможем ли мы заставить Intel выпустить схемы 4004, маски и руководство пользователя MCS-4 в общественное достояние. В конце концов, какой смысл держать историческую технологию под замком в хранилище, если ее единственная ценность — историческая? На момент написания этой статьи корпорация Intel согласилась лицензировать эти документы для некоммерческого использования.
Обновлено Программа калькулятора Busicom 141-PF, полностью прокомментирована и задокументирована (Текст, Обновлено 17.11.2009 )
Реплика Busicom 141-PF Билла Котаски: фотографии, схемы и описание — ( v2: Обновлено 18.11.08 )
Эмулятор принтера Shinshu Seiki Model-102 Тима МакНерни для PIC18F2320
Имитатор калькулятора Busicom 141-PF с блок-схемой (Zip) Документация
Проверенные схемы Intel 4004 (PDF)
Анимированный симулятор Intel 4004, написанный на Java (Zip)
Выступление Тима МакНерни на мероприятии, посвященном 35-летию (13 декабря 2006 г. )
(MP3, 20 мин 47 сек, © Музей компьютерной истории, 2006 г.)
Стенограмма выступления
Анализатор списков соединений/схем Intel 4004 Лайоша Кинтли с анимированным логическим симулятором с полными масками и схемами MCS-4 (Zip, v2.0: обновлено 15.11.2018 )
Ссылка на YouTube: Полное видео выступлений Марсиана «Теда» Хоффа, Федерико Фаггина и Тима МакНерни, посвященных 35-летию, с сессией вопросов и ответов
Как с вами связаться?
Если вам нужна информация о наших продуктах или услугах , вы заинтересованы в волонтерской деятельности или у вас есть интересное предложение , свяжитесь со мной, Тимом МакНерни по телефону
Вы ищете волонтеров, стажеров или сотрудников?
Да! Мы ищем инженеров-электриков , специалистов по информатике и разработчиков СБИС , которые помогут нам проанализировать внутреннюю работу аппаратного обеспечения Intel 4004 вплоть до транзисторного уровня и программного обеспечения калькулятора Busicom 141-PF вплоть до уровня инструкций, и K-12 учителей , профессоров , писателей , графических дизайнеров , информационных дизайнеров и веб-технологов , чтобы задокументировать, проиллюстрировать и объяснить элегантную красоту этой исторической микропроцессорной системы студентам, лежащим люди и будущие историки.
Вы предлагаете товары или услуги?
Музей Intel дал нам разрешение предлагать нашу выставочную технологию другим музеям и учреждениям, включая полнофункциональные копии 4004 в 130-кратном масштабе, созданные с использованием дискретных транзисторов, долговечных музейных клавиатур и ползунковых переключателей, а также электроники для видеодисплеев.
Мы планировали предложить ограниченную серию Busicom 141-PF реплики , построенной с использованием старинных микросхем семейства 4004, но мы так и не придумали хорошую «ретро» замену барабанному принтеру Epsom. Винтажные чипы Intel дороги и их не хватает, но если к ним будет достаточный интерес, или к более доступной копии, построенной с использованием современных чипов, но все еще работающей с оригинальным программным обеспечением Busicom, мы будем рады вернуться к этому, возможно, в качестве Kickstarter. кампания.
Так кто же были те анонимные «цифровые археологи», о которых говорится в статье Slashdot?
Это были Фред Хюттиг, Брайан Сильверман, Барри Сильверман, Лайош Кинтли и я. Селлам Исмаил провел сложную операцию на археологическом артефакте, который Федерико Фаггин подарил Музею компьютерной истории
Действительно ли Intel 4004 является первым в мире микропроцессором?

Да и нет, но в основном да. Intel 4004 считается первым в мире процессором 9.0017 универсальный CPU-on-a-chip. Но были и пионеры технологии БИС в других компаниях, которые также заслуживают похвалы за свою работу. Некоторым приходилось работать тайно и ждать, пока их работа будет рассекречена спустя годы. Intel не делает таких громких заявлений (желая избежать новых ложных судебных исков), но нет никаких сомнений в том, что 4004 был первым программируемым пользователем микропроцессором , вышедшим на коммерческий рынок. Вы просто не могли купить ничего подобного до его введения 15, 19 ноября.71…[Подробнее о нюансах читайте здесь.]

Модель 4004 производилась с 1971 по 1986 год. Есть идеи, почему она продержалась так долго?

Краткий ответ: потому что это было дешево, элегантно, масштабируемо и не требовало “связующей логики”. .. [Подробнее]

Где я могу купить отдельные винтажные чипы?

Я видел 4004 и родственные чипы (4001, 4002, 4003, 4008, 4009, 4040, 4201, 4289) в продаже на eBay. Найдите P4004 (P = пластиковая упаковка), D4004 (D = коричневая керамика) и C4004 (C = белая керамика). Белые керамические упаковки продаются за сотни долларов, но другие упаковки более доступны по цене. Ранние керамические упаковки серого цвета на белом фоне встречаются крайне редко.

Я купил 4004 на eBay. Как вы думаете, это все еще работает?

Все эти чипы чувствительны к статическому электричеству . Только если вы (и продавец) аккуратно обращаетесь с чипом, точно так же, как с обновлением памяти вашего компьютера, вы можете избежать его «защелкивания» (что сделает его неработоспособным или прерывистым). Если ваш чип прибыл в антистатической пене (обычно черной) и завернутой в алюминиевую фольгу или антистатический пластик (обычно розового цвета), то он все еще может работать даже через 35 лет. Прямо сейчас единственный способ узнать, работает ли он наверняка, — это создать проект электроники, использующий ваш 4004.

Кредиты
История выставки
Для получения дополнительной информации

Кредиты

Персонал команды (в алфавитном порядке)

Аллен Э. Армстронг, машиностроение
Fred Huettig, программное обеспечение для извлечения списка соединений, электротехника, программирование FPGA
Лайош Кинтли, обратный инжиниринг, анализ программного обеспечения, комментирование, документация
Тим МакНерни, концептуальный дизайн, руководитель проекта, цифровой дизайн
Барри Сильверман, реверс-инжиниринг, программное обеспечение для моделирования
Брайан Сильверман, реверс-инжиниринг, программное обеспечение для моделирования

Сотрудники и консультанты

Федерико Фаггин, генеральный директор Foveon, 4004 разработчик микросхем
Селлам Исмаил, владелец Vintage Tech
Том Найт, MIT CSAIL, эксперт по истории СБИС
Трейси Мазур, куратор музея Intel
Даг Спайсер, куратор Музея компьютерной истории
Рэйчел Стюарт, бывший архивариус Intel

Другие участники

Кристиан Бассов, владелец Busicom 141-PF, который любезно прислал мне фотографии печатной платы.

TOP HEADLINES
