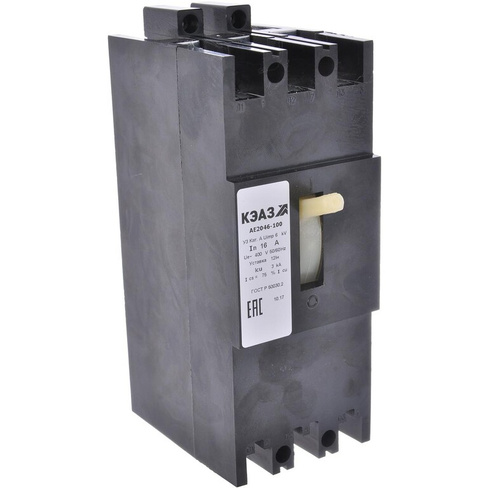

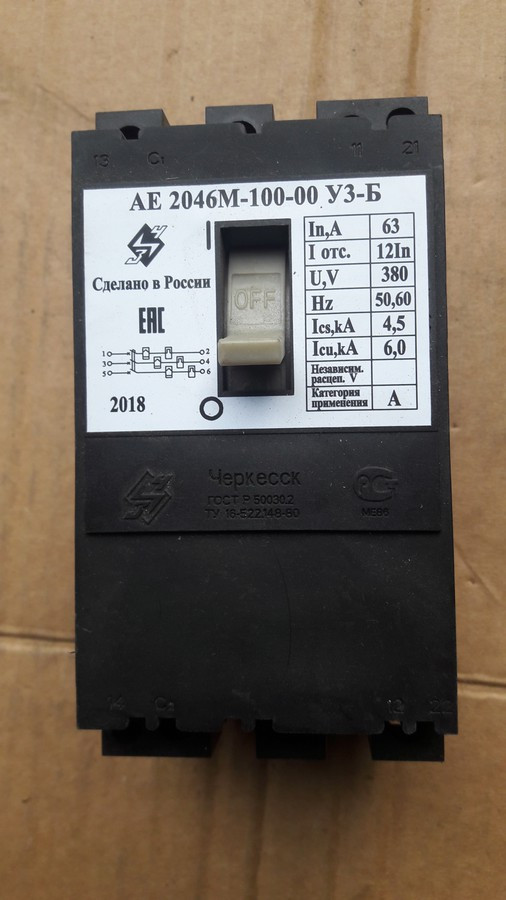

Автоматический выключатель АЕ-2046-10Б 63А

Компания “ЭЛЕКТРОТОЧКА” занимается реализацией выключателей автоматических серии АЕ 2040-10Б

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

● Назначение и область применения


Выключатели серии АЕ 2040-10Б ИГРФ.641252.003 ТУ предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, а также до 30 оперативных включений и отключений электрических цепей в час и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 660 V переменного тока частоты 50 и 60 Hz и постоянного тока до 220 V.

Выключатели АЕ 2040-10Б соответствуют ГОСТ Р 50030.2. Выключатели могут изготавливаться в экспортном исполнении.

● Структура условного обозначения АЕ 20ХХ-10Б-ХХ XXАЕ– условное обозначение вида аппарата;

20- порядковый номер разработки;

Х- номинальный ток выключателя: 4 – 100А;

Х- условное обозначение числа полюсов и наличия расцепителей:

число полюсов

РТ

РЭ

условное обозначение

2*

–

●

2

●

●

5

3

–

●

3

●

●

6

* Отсутствуют токоведущие части в левом полюсе.

10Б- условное обозначение выключателя без свободных контактов и дополнительных расщепителей с уменьшенными габаритными размерами;

ХХ- степени защиты выключателя: 00 – IP00. ХХ- обозначение климатического исполнения и категории размещения: У3, УХЛ4, Т3.

● Условия эксплуатации

– Категория применения – А (по ГОСТ Р 50030.2).
– Группа механического исполнения – М3, М4, М6 (по ГОСТ 17516.1).
– Рабочее положение выключателя в пространстве на вертикальной плоскости с возможностью поворота от вертикального положения в указанной плоскости на 90°±10° в обе стороны.
– Высота над уровнем моря до 2000 м.
– Тип атмосферы II (по ГОСТ 15150).
– Виды климатических исполнений выключателя У3*, и Т3 (по ГОСТ 15150).
– Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями:
IP20 – оболочки выключателя
IP00 – зажимов для присоединения внешних проводников.


* Пригодны для использования в условиях УХЛ4.


● Требования безопасности

Выключатель соответствует требованиям ГОСТ 12.2.007.0, “Правилам устройства электроустановок” и обеспечивает условия эксплуатации, установленные “Правилами технической эксплуатации электроустановок потребителей и Правилами техники безопасности при эксплуатации электроустановок потребителей”.

Класс защиты выключателя по способу защиты человека от поражения электрическим током – 0.

Пожарная безопасность выключателей, характеризующаяся показателем вероятности возникновения пожара в выключателях (связанным с возможным возгоранием аппаратов), удовлетворяет требованиям раздела I ГОСТ 12.1.004 и составляет не более 10-6 в год.


● Основные технические данные

НАИМЕНОВАНИЕ ПАРАМЕТРА

АЕ 2040-10Б

Номинальный ток выключателя In, A

100

Номинальное рабочее напряжение
главной цепи, V

-50; 60 Hz

~380

~660

–

– 220





Износостойкость выключателя

общее количество циклов СО

20000

количество циклов
СО под нагрузкой
при токе:

10 – 25А

20000

16000

31,5; 40 А

16000

12500

50; 63 А

16000

10000

80; 100 А

8000

–

Количество циклов СО под действием максимальных расцепителей тока

200

● Влияние температуры
Зависимость рабочих токов тепловых расщепителей,
выраженных в кратностях к номинальному току,
от температуры окружающего воздуха.
● Подключение

Выключатели допускают возможность присоединения шин, кабелей без кабельного наконечника из меди и алюминия. Сечение подключаемых проводников от 6 до 50 mm2.

Автоматические выключатели серии АЕ 2054МТ, АЕ 2046МТ, АЕ 2056МП, АЕ 2066МТ

Прочитали 1355 раз

12 сентября 2012

Предлагаем вашему вниманию серию автоматических выключателей ORION automatic. Серия включает в себя автоматические выключатели: АЕ 2054МТ, АЕ 2046МТ, АЕ 2056МП, АЕ 2066МТ





АЕ 2054 МТ

 АЕ 2046МТ

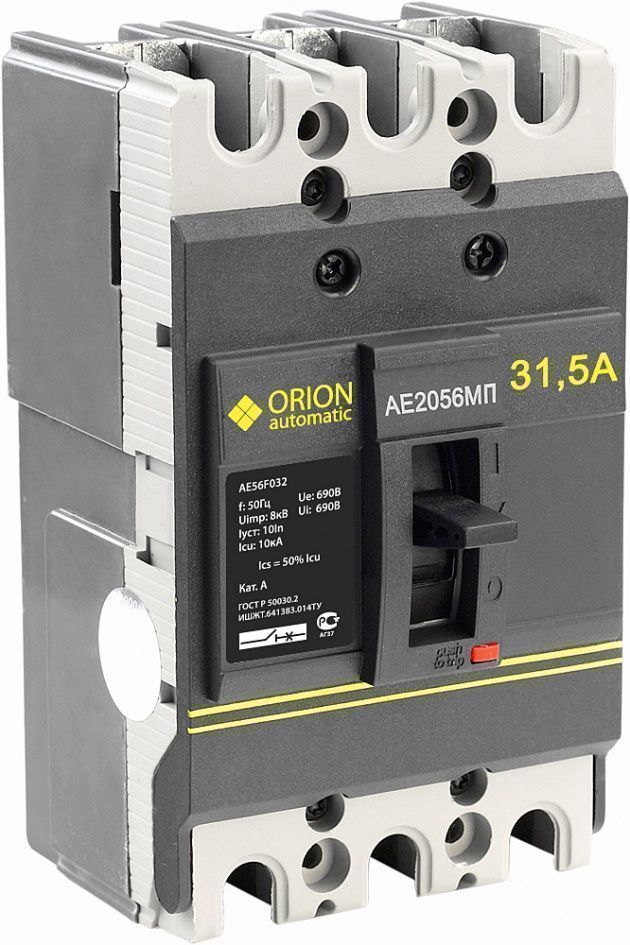

 АЕ 2056 МП

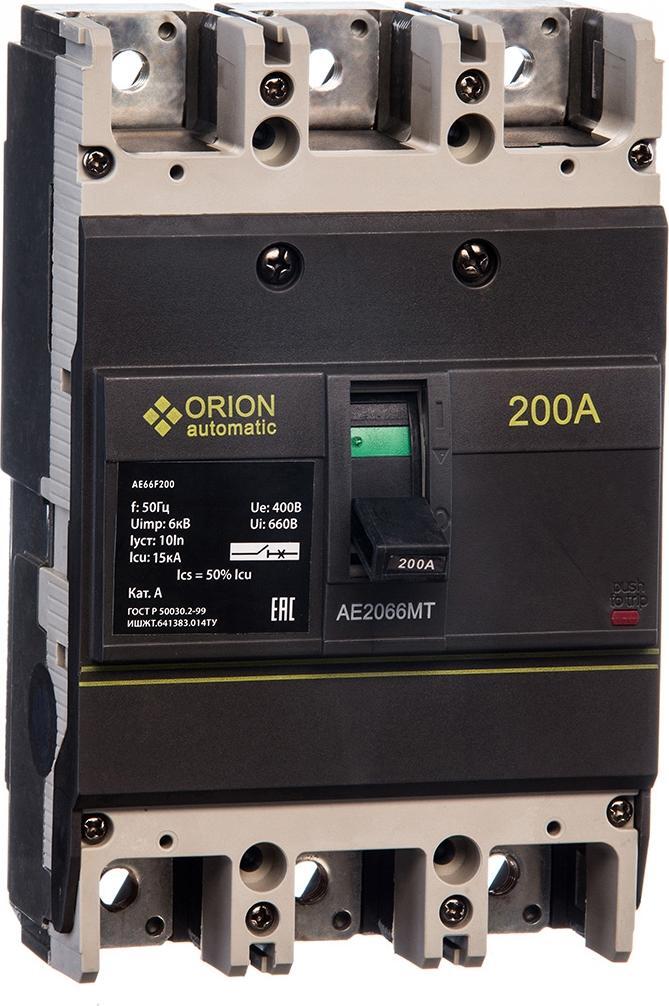

 АЕ 2066МТ



Назначение

Автоматические выключатели могут быть использованы для защиты и коммутаций как отдельных потребителей, так и для установки в электрощитовое оборудование жилых, общественных, торговых и производственных зданий.

Технические характеристики


 АЕ 2054 МТ

 АЕ 2046 МТ

 АЕ 2056 МП

 АЕ 2066 МТ

 Соответствуют стандартам

ГОСТ Р 50030.2-99, ТУ2007 ИШЖТ. 641383.014ТУ

 ГОСТ Р 50030.2-99, ТУ2007 ИШЖТ. 641383.014ТУ

 ГОСТ Р 50030.2-99, ТУ2007 ИШЖТ. 641383.014ТУ

  ГОСТ Р 50030. 2-99, ТУ2007 ИШЖТ. 641383.014ТУ

 Номинальное рабочее напряжение Ue,B

 230/400

 400

 400

 400

 Номинальное напряжение изоляции Ui , В

 550

 660

 660

 660

 Номинальный ток In , А

 10; 12.

5; 16; 20; 25; 31.5; 40; 50; 63

 10; 12.5; 16; 20; 25; 31.5; 40; 50; 63

 16; 20; 25; 31.5; 40; 50; 63; 80; 100

 100, 125, 160, 225, 250

 Номинальная частота , Гц

 50

 50

 50

 50

 Уставка электромагнитного расцепителя Im, A

 10 In ± 20%

 10 In ± 20%

 10 In ± 20%

 10 In ± 20%

 Предельная наибольшая отключающая способность Icu, kA

 10

 10

 10

 15

 Рабочая наибольшая отключающая способность Ics, kA

 6

 6

 6

 6

 Номинальная импульсное выдерживаемое напряжение Uimp, В

 6000

 6000

 6000

 6000

 Категория применения

 А

 А

 А

 А

 Число полюсов

 1

 3

 3

 3

 Электромеханическая износостойкость, циклов В-В, не менее

 4000

 4000

 4000

 4000

 Механическая износостойкость, циклов В-В, не менее

 8500

 8500

 8500

 8500

 Климатическое исполнение

 УХЛ3

 УХЛ3

 УХЛ3

 УХЛ3

 Степень защиты

 IP20

 IP20

 IP20

 IP20

 Диапазон рабочих температур, оС

 -40 ÷ +50

 -40 ÷ +50

 -40 ÷ +50

 -40 ÷ +50

 Масса, кг

 0,317

 0,780

 0,780

 1,5
